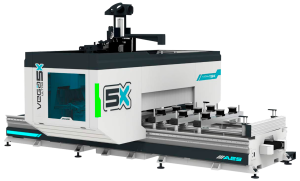

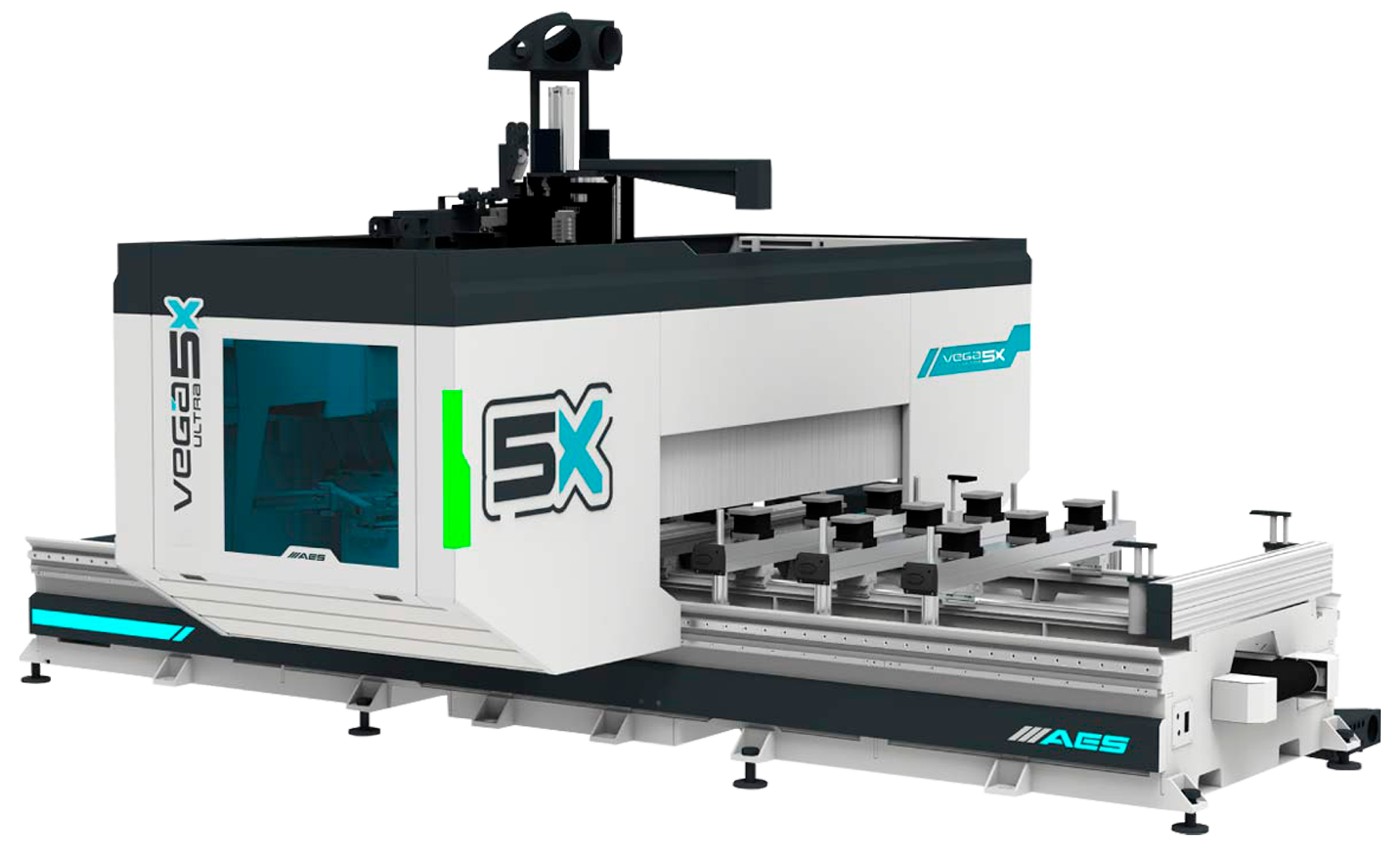

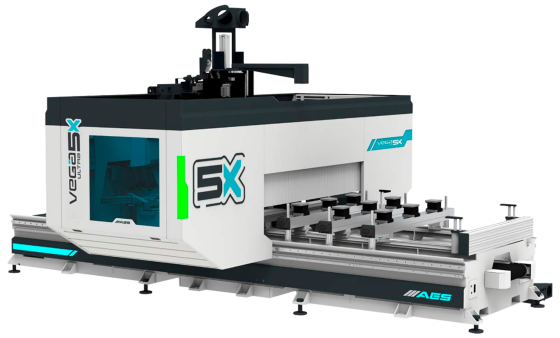

Фрезерный обрабатывающий центр с ЧПУ 5-осевой AES VEGA ULTRA 5X MT 1632

Назначение и область применения

Фрезерный обрабатывающий центр с ЧПУ AES VEGA ULTRA 5X MT 1632 разработан для высокоточной обработки листовых материалов, таких как древесина, МДФ, ДСП, фанера, пластики и композиты. Оптимизированный для работы с листовыми заготовками, станок идеально подходит для производства плоской мебели, панелей и деталей сложной формы, требующих высокоточной 3D-обработки. Он выполняет фрезерование, калибровку, угловую резку, вертикальное и горизонтальное сверление, а также нарезку пазов. Интерполяция по 4-й оси обеспечивает синхронное управление движением четырёх осей, что критично для сложной пространственной обработки, делая станок оптимальным решением для серийного производства листовых материалов.

Технические характеристики обрабатывающего центра

Детальное описание узлов обрабатывающего центра

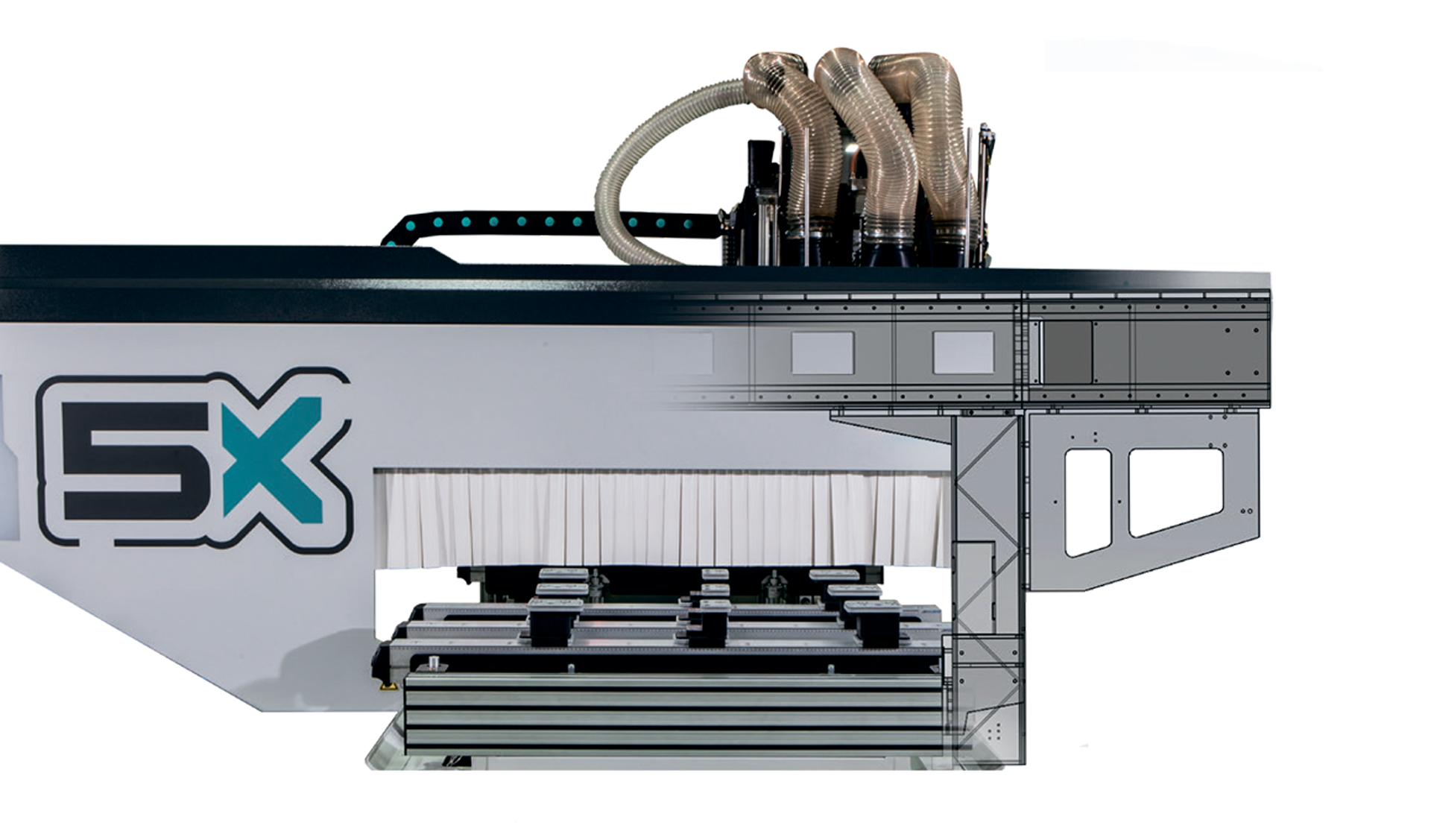

Конструкция станины

Конструкция станины выполнена из высокопрочной стали с усиленными ребрами жесткости, прошедшей термическую обработку для устранения внутренних напряжений. Прецизионная обработка на станке с ЧПУ за одну базировку и контроль на лазерных стендах обеспечивают высокую геометрическую точность, что особенно важно для стабильной работы с листовыми материалами.

Рабочий стол

Рабочий стол представляет собой плоский алюминиевый стол, специально разработанный для эффективной фиксации листовых заготовок. Мощная вакуумная система обеспечивает надежное удержание крупных панелей, минимизируя вибрации при интенсивной обработке. Плоский стол упрощает позиционирование и выгрузку листовых материалов, повышая производительность.

Перемещение по осям

Перемещение по осям осуществляется через реечные передачи и шестерни с двумя бесщеточными серводвигателями (X1 и X2) для оси X. Скорости до 70 м/мин по осям X/Y и 20 м/мин по оси Z, а также угловые скорости осей A/C (120°/с) обеспечивают высокую производительность и точность при обработке листовых заготовок.

Централизованная система смазки

Централизованная система смазки автоматически обслуживает 19 точек, продлевая срок службы механических узлов и снижая затраты на обслуживание. Возможность ручного управления через блок ЧПУ упрощает эксплуатацию.

Автоматическая система измерения и привязки инструмента

Автоматическая система измерения и привязки инструмента измеряет инструменты диаметром до 90 мм, записывая данные в систему для точной настройки и минимизации ошибок при обработке листовых материалов.

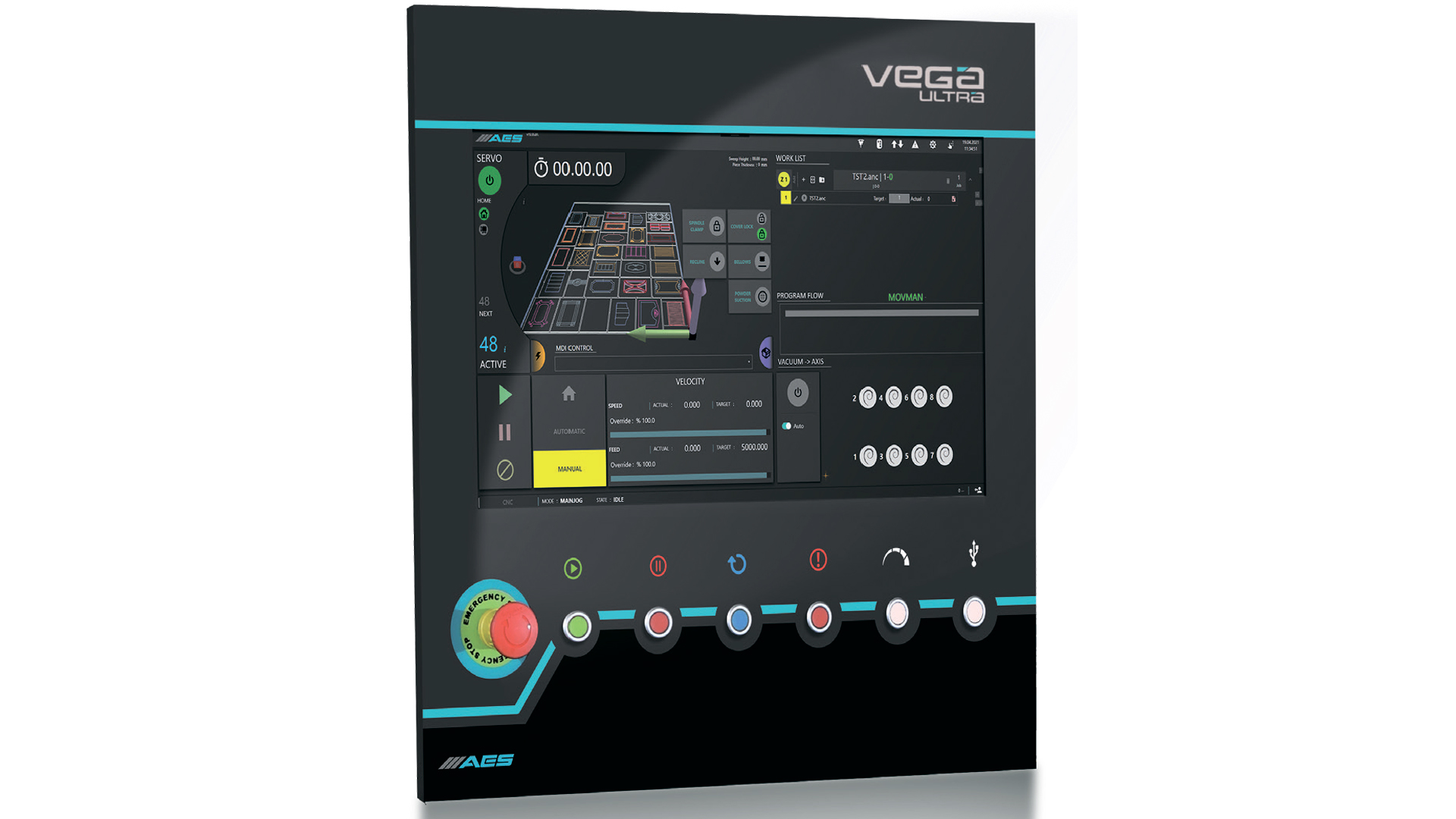

Система ЧПУ и управления

Система ЧПУ и управления оснащена контроллером OSAI на базе Windows с 21,5-дюймовым LCD-монитором, Ethernet и USB слотами, пультом управления и поддержкой G-кодов. Интерфейс позволяет создавать программы, моделировать обработку и подключаться удаленно для поддержки. Программное обеспечение Alphacam Core + xNesting + xPositional оптимизировано для эффективного раскроя листовых материалов и сложной 3D-обработки.

Двигатель шпинделя

Двигатель шпинделя HITECO HSK F63 мощностью 8,5 кВт (S1) / 10 кВт (S6) с водяным охлаждением поддерживает 5-осевую интерполяцию (B: ±185°, C: ±320°). Скорость вращения 12 000–24 000 об/мин, пневматическая блокировка и керамическая защита обеспечивают надежность при обработке листовых заготовок.

Блок револьверной смены инструмента

Блок револьверной смены инструмента на 12 позиций (максимальный диаметр 165 мм, вес до 7 кг) расположен справа от портала. Датчики проверяют состояние инструмента, обеспечивая быструю и точную смену для оптимизации работы с листовыми материалами.

Вакуумный насос

Вакуумный насос Becker производительностью 250 м³/ч обеспечивает мощный и надежный захват листовых заготовок при 100/200 мбар. Воздушное охлаждение и низкие эксплуатационные расходы повышают эффективность работы с плоским алюминиевым столом.

Программа оптимизации Alphacam Core + xNesting + xPositional

Программа оптимизации Alphacam Core + xNesting + xPositional разработана для максимальной эффективности раскроя листовых материалов, минимизации отходов и поддержки 2D/3D-обработки. Модули xNesting и xPositional обеспечивают оптимальное вложение и точную обработку сложных деталей. Альтернативно доступна программа DDX Easywood Premium.

Сверлильный узел

Сверлильный узел Hiteco включает 10 вертикальных шпинделей (7 по X, 3 по Y), 6 горизонтальных (3x2) и пильный диск (120 мм). Скорость сверления до 6 000 об/мин (вертикальное) и 4 740 об/мин (горизонтальное) с воздушным охлаждением оптимизированы для листовых материалов.

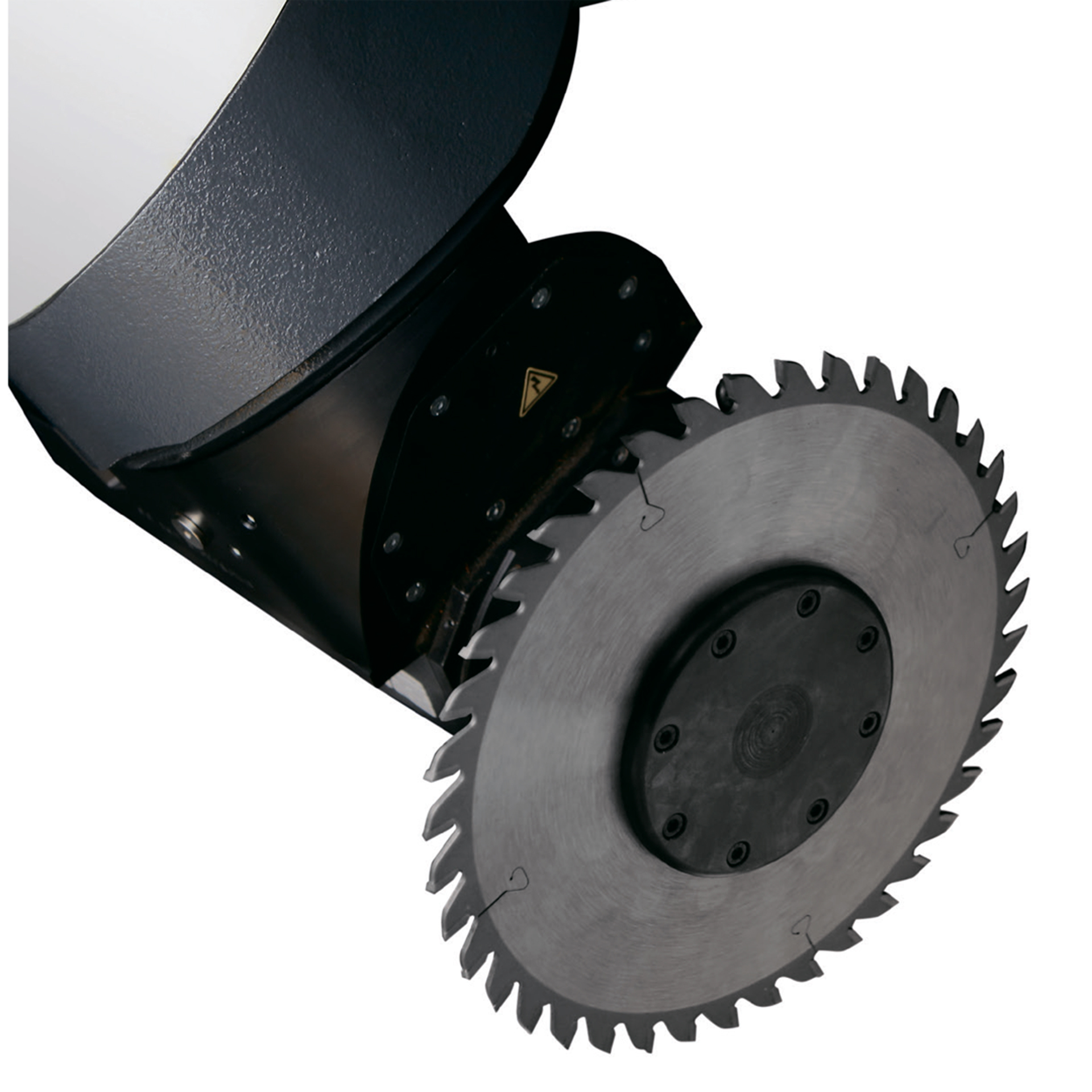

Магазин для пильного диска

Магазин для пильного диска поддерживает диски диаметром до 120 мм. Датчики обеспечивают контроль состояния инструмента для точной обработки листовых заготовок.

Упаковочная система для транспортировки

Упаковочная система гарантирует безопасную транспортировку станка, упрощая процессы погрузки и выгрузки на производственной площадке.

Требования к помещению и пылеудалению

Для работы станка требуется бетонный пол толщиной 200 мм (C20/25). Система пылеудаления (патрубок Ø250 мм) требует производительности 5 000 м³/ч (6 500 м³/ч с боковой мельницей). Пневмосистема: компрессор 240 н/л (14,5 м³/ч) при 7 бар.

Главные преимущества обрабатывающего центра с ЧПУ AES VEGA ULTRA 5X MT 1632

1. Гибкость – оптимизирован для листовых материалов, идеален для производства плоской мебели, панелей и точной 3D-обработки.
2. Высокая точность – 5-осевой шпиндель и серводвигатели обеспечивают исключительное качество обработки листовых заготовок.
3. Производительность – скорости до 70 м/мин ускоряют производственный цикл.
4. Автоматизация – OSAI и Alphacam с модулем xNesting упрощают раскрой и программирование.
5. Надежность – прочная станина и автоматическая смазка минимизируют износ.
6. Экономичность – мощная вакуумная система и оптимизация раскроя минимизируют отходы и повышают рентабельность.

Станок сочетает передовые технологии, высокую производительность и надежность, что делает его оптимальным для производства листовых материалов в мебельной и строительной индустрии.

Обслуживание и сервисная поддержка

Фрезерный обрабатывающий центр с ЧПУ AES VEGA ULTRA 5X MT 1632 рассчитан на интенсивную эксплуатацию с листовыми материалами. Прочная станина и автоматическая смазка обеспечивают долговечность. Обслуживание включает проверку шпинделя, серводвигателей и мощной вакуумной системы. Производитель предоставляет монтаж, пусконаладку, обучение и техническую поддержку для минимизации простоев.

Экономическая эффективность и рентабельность

Покупка AES VEGA ULTRA 5X MT 1632 оптимизирует производство листовых материалов благодаря высокой скорости, автоматизации и точности. Программа Alphacam Core + xNesting + xPositional минимизирует отходы за счет эффективного раскроя, а низкие эксплуатационные расходы ускоряют окупаемость.

Безопасность эксплуатации

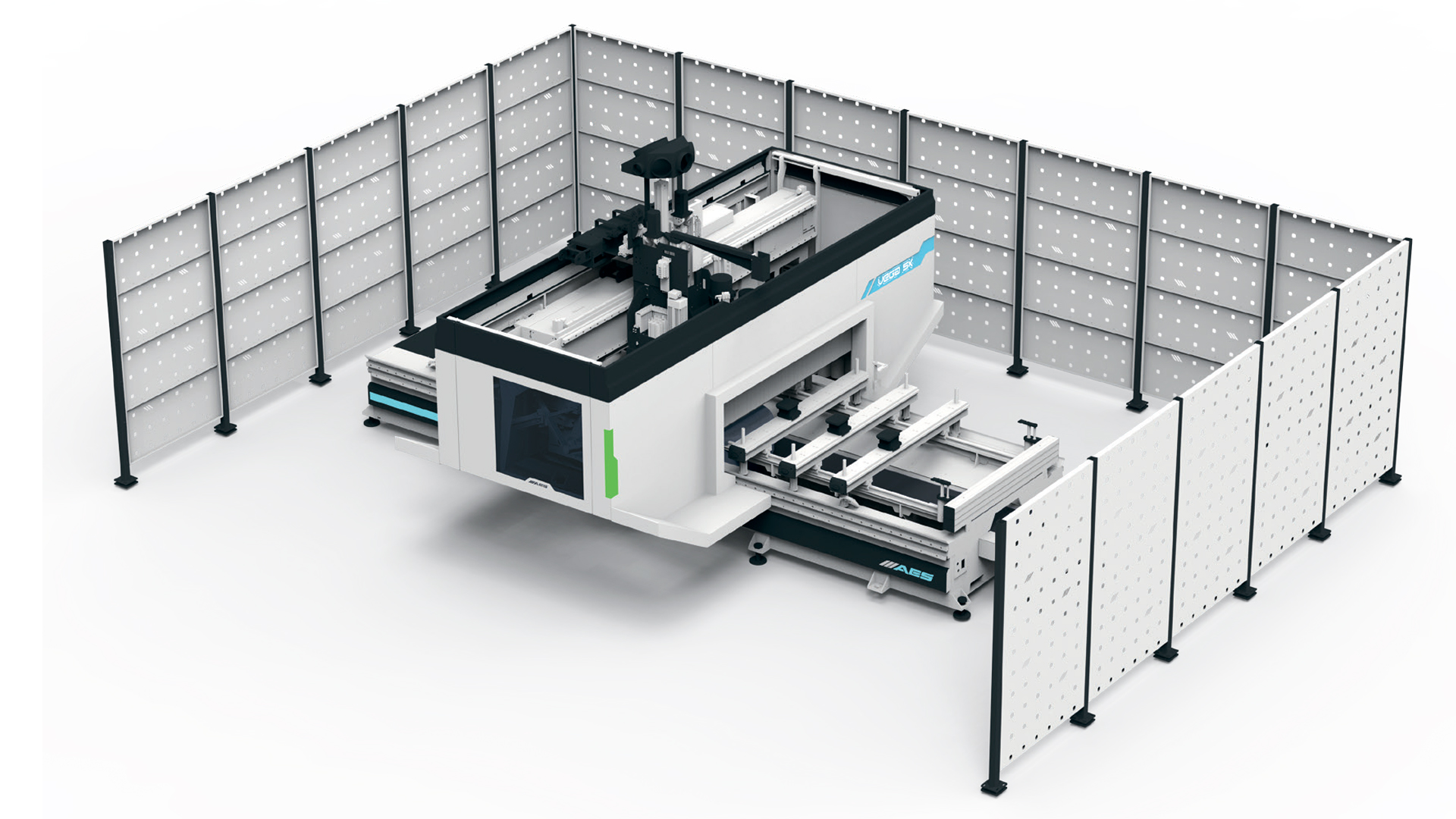

Фрезерный обрабатывающий центр с ЧПУ AES VEGA ULTRA 5X MT 1632 оснащен световым барьером, аварийными кнопками и защитными кожухами. Пневматическая блокировка инструмента и система пылеудаления обеспечивают безопасность оператора при работе с листовыми материалами.

Комплектация

• Шпиндель HITECO 8,5/10 кВт HSK F63 с водяным охлаждением
• Револьверный магазин на 12 инструментов
• Вакуумный насос Becker 250 м³/ч
• Плоский алюминиевый рабочий стол, оптимизированный для листовых материалов
• Сверлильный узел Hiteco (10 вертикальных, 6 горизонтальных, пила 120 мм)
• Программа Alphacam Core + xNesting + xPositional
• Набор держателей инструмента/цанг (8 шт.)
• Магазин для пильного диска (до 120 мм)
• Пульт управления (7 языков, включая русский)
• Защитный световой барьер
• Чилер для водяного охлаждения
• Упаковочная система для транспортировки
