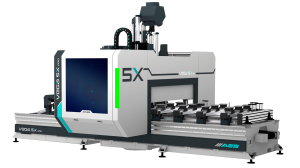

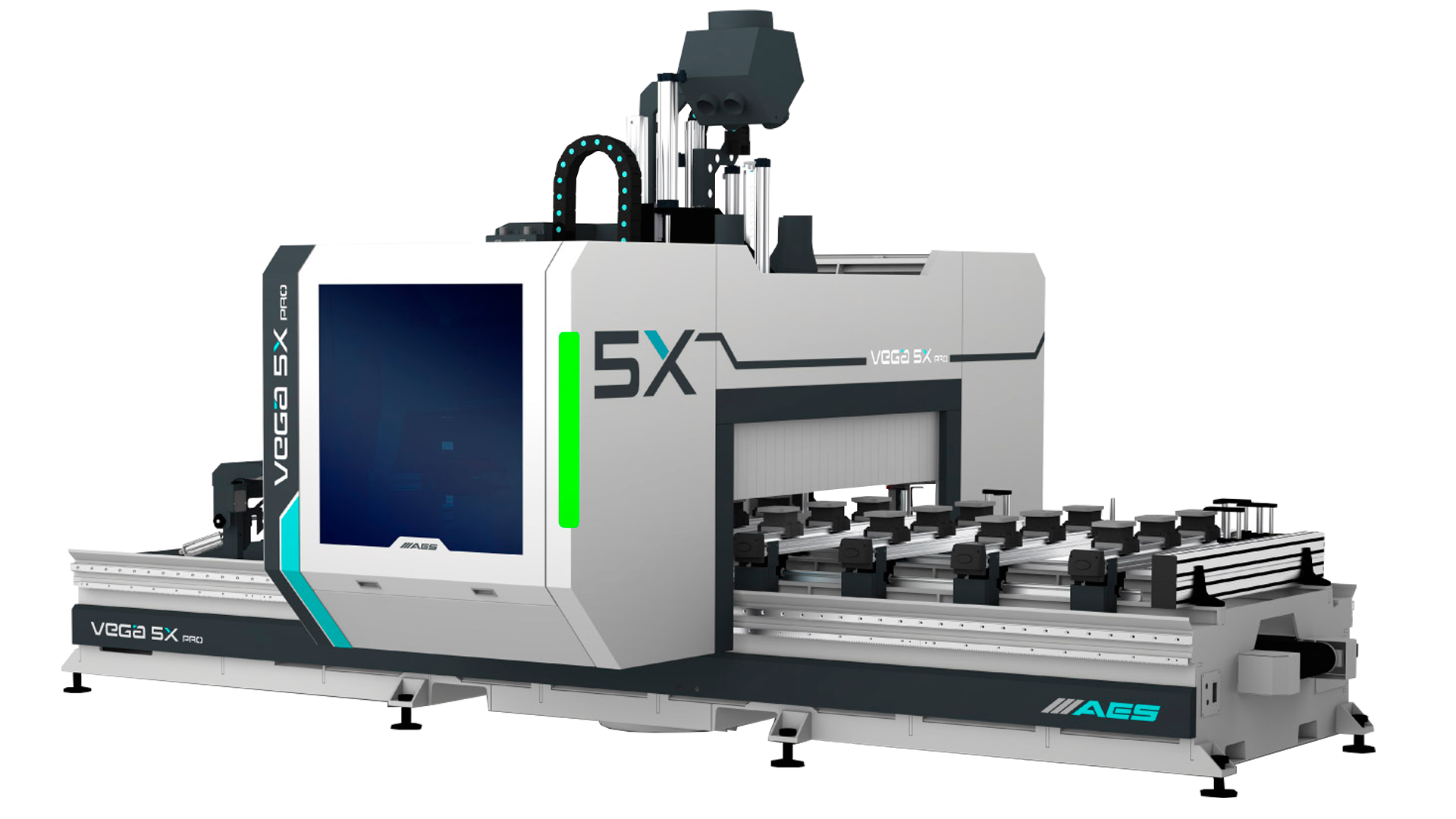

Фрезерный обрабатывающий центр с ЧПУ 5-осевой AES VEGA 5X PRO 1360

Турция

Мощность энергопотребления станка 40
Бренд AES
Бренд шпинделя HITECO
Тип цангового патрона HSK F63

Все характеристики

12 483 453,70 ₽

13 030 174,30 ₽

от 358 321 ₽/мес в лизинг Аванс: 10%
Срок договора: 36 мес.

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Пуско-наладка под ключ
Гарантия 12 месяцев
Наличие на складе

Описание Характеристики

Назначение и область применения

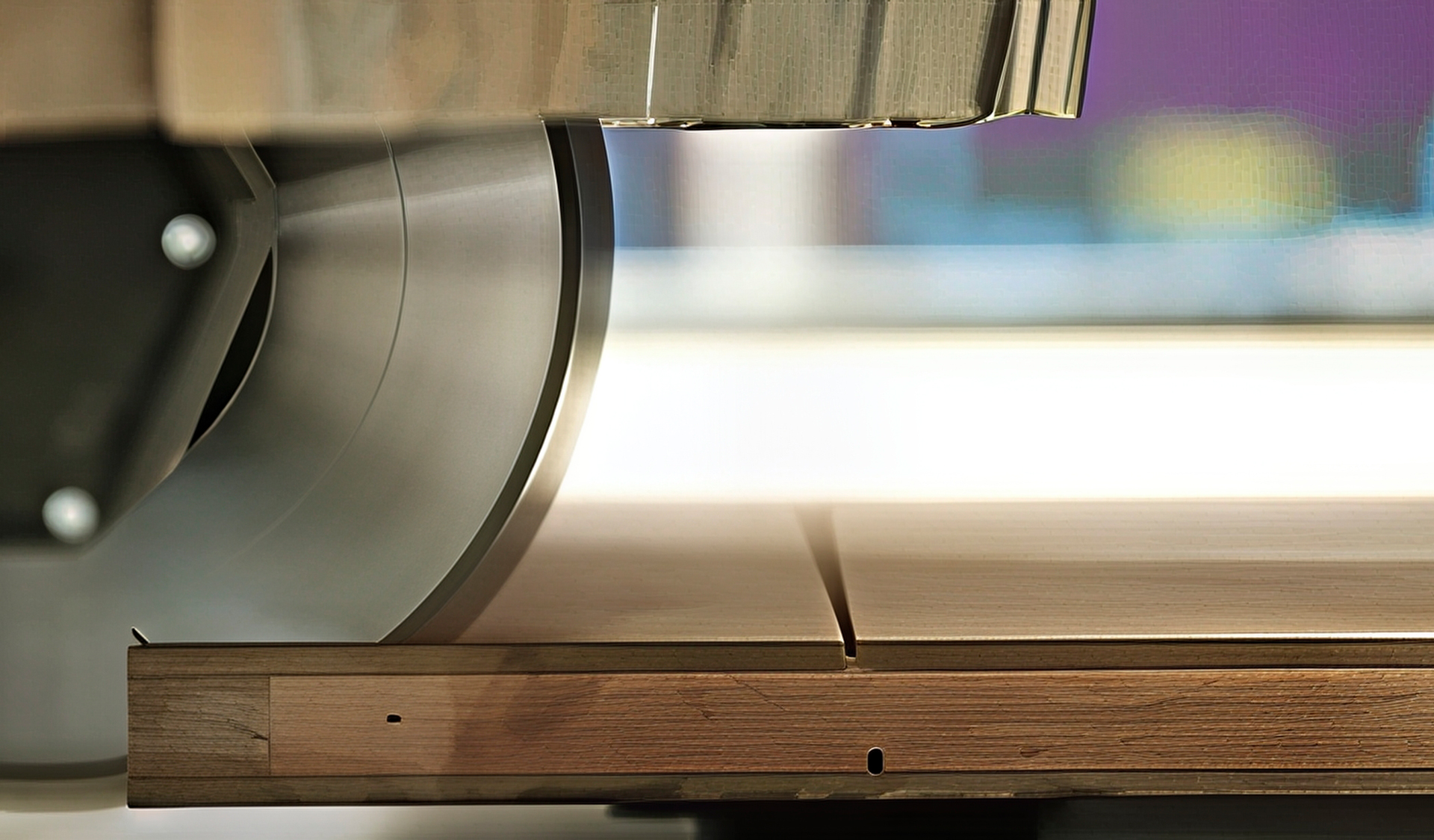

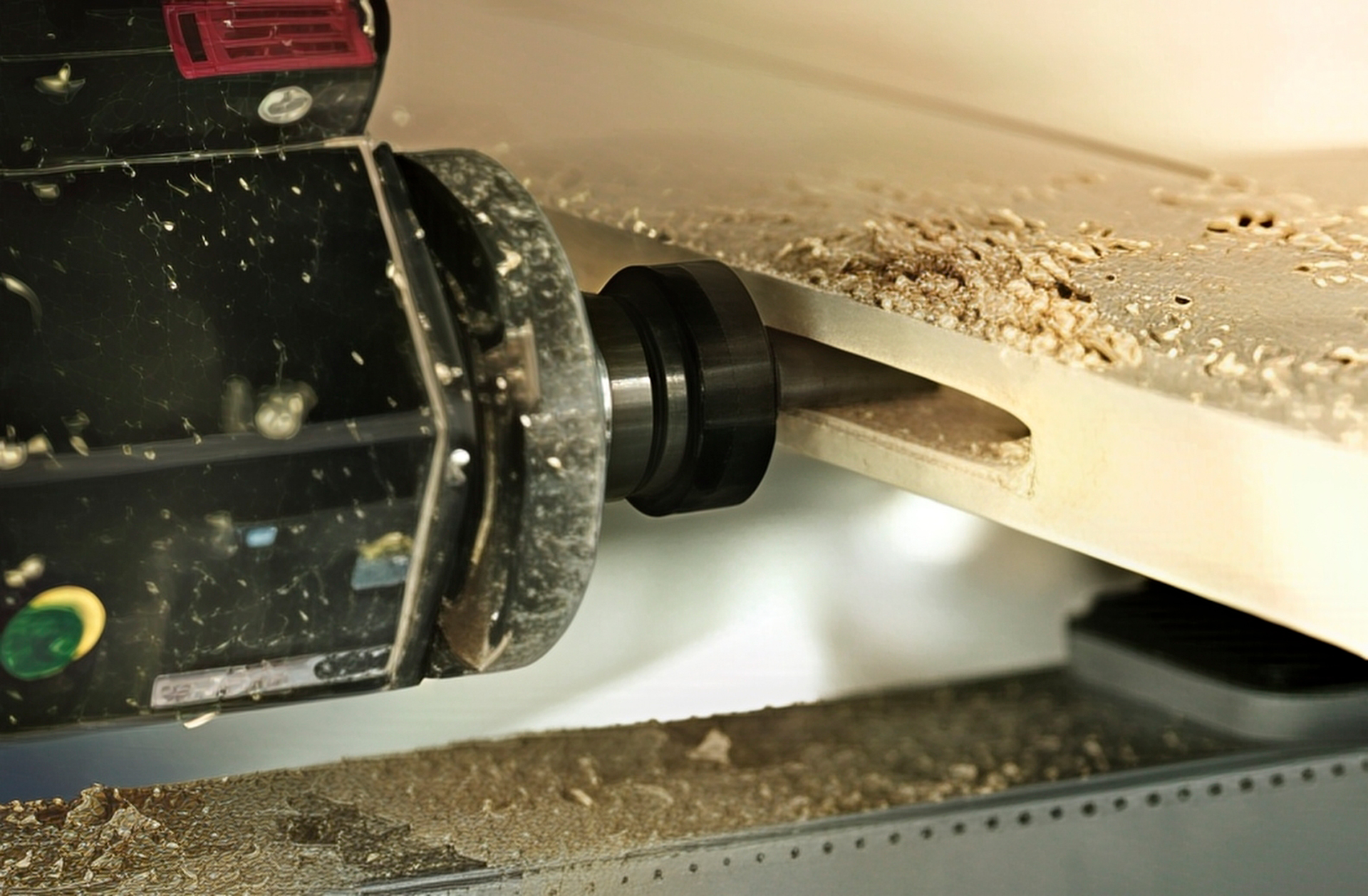

Фрезерный обрабатывающий центр с ЧПУ 5-осевой AES VEGA 5X PRO 1360 разработан для высокоточной обработки древесины, плитных материалов, пластиков и композитов в мебельной, строительной и модельной индустрии. Станок выполняет фрезерование, 3D-обработку, угловую резку, вертикальное и горизонтальное сверление, а также нарезку пазов. Его пятиосевой шпиндель и передовое программное обеспечение обеспечивают выполнение сложных задач с высокой точностью, что делает его идеальным для производства мебели, дверей, окон, лестниц и крупногабаритных конструкций.

Технические характеристики обрабатывающего центра

Характеристика	Значение
Область обработки (X x Y x Z)	6 000 x 1 300 x 485 мм
Материал обработки	Древесина (массив, МДФ, ДСП, фанера), пластики, композиты
Тип привода	Бесщеточные серводвигатели
Направляющие	Реечные передачи и шестерни
Макс. скорость холостого хода, м/мин	X/Y – 70, Z – 20
Рабочая скорость, м/мин	A/C – 120°/с
Мощность шпинделя, кВт	8,5 (S1) / 10 (S6)
Скорость вращения шпинделя, об/мин	12 000 – 24 000
Общая мощность, кВт	40
Вес, кг	4 800
Система управления	OSAI с промышленным контроллером, Windows, Alphacam Core + xPositional

Детальное описание узлов обрабатывающего центра

Конструкция станины

Конструкция станины представляет собой сварную структуру из высокопрочной стали с усиленными ребрами жесткости. Процесс снятия внутренних напряжений и прецизионная обработка на станке с ЧПУ за одну базировку обеспечивают высокую геометрическую точность и надежность при длительной эксплуатации.

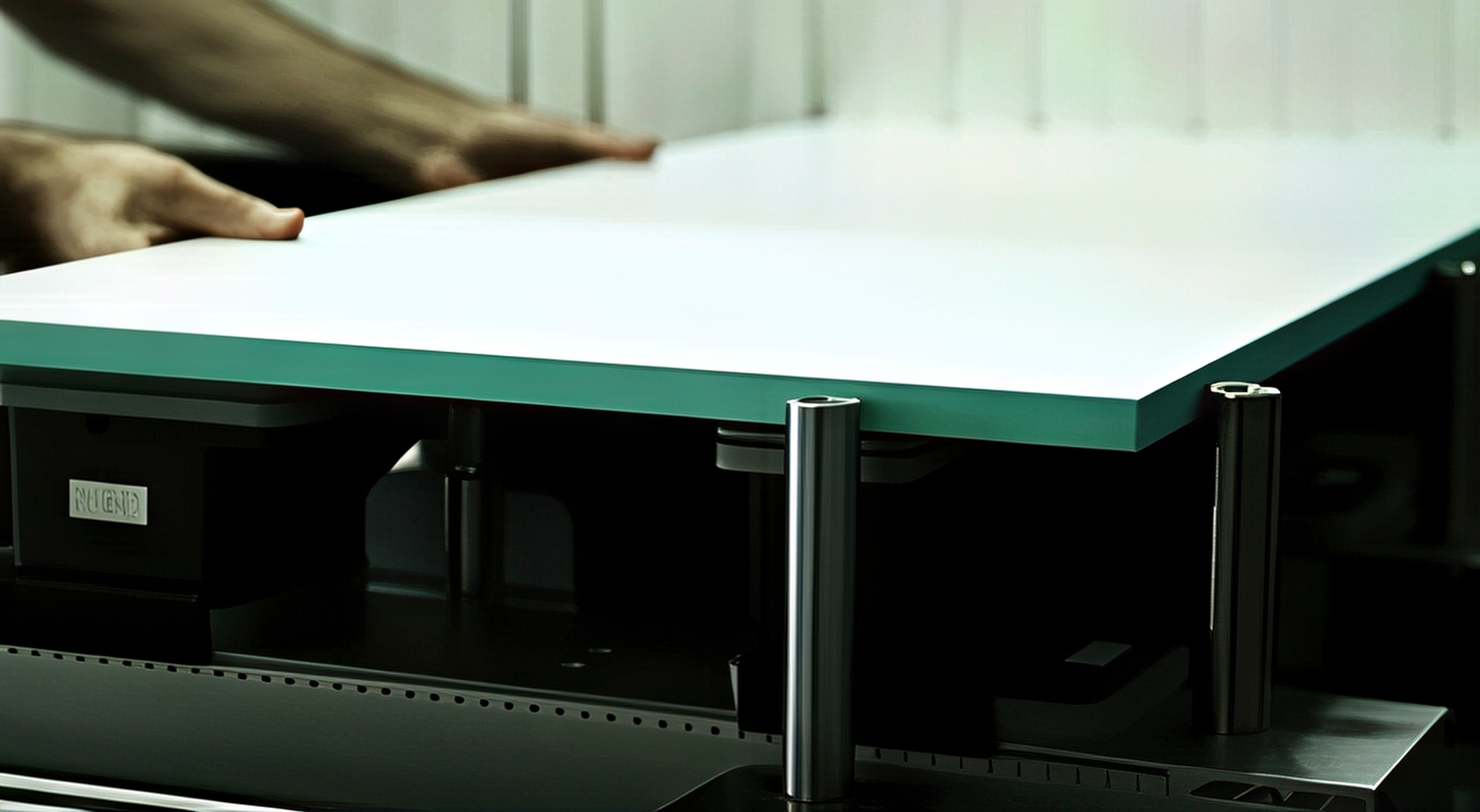

Рабочий стол

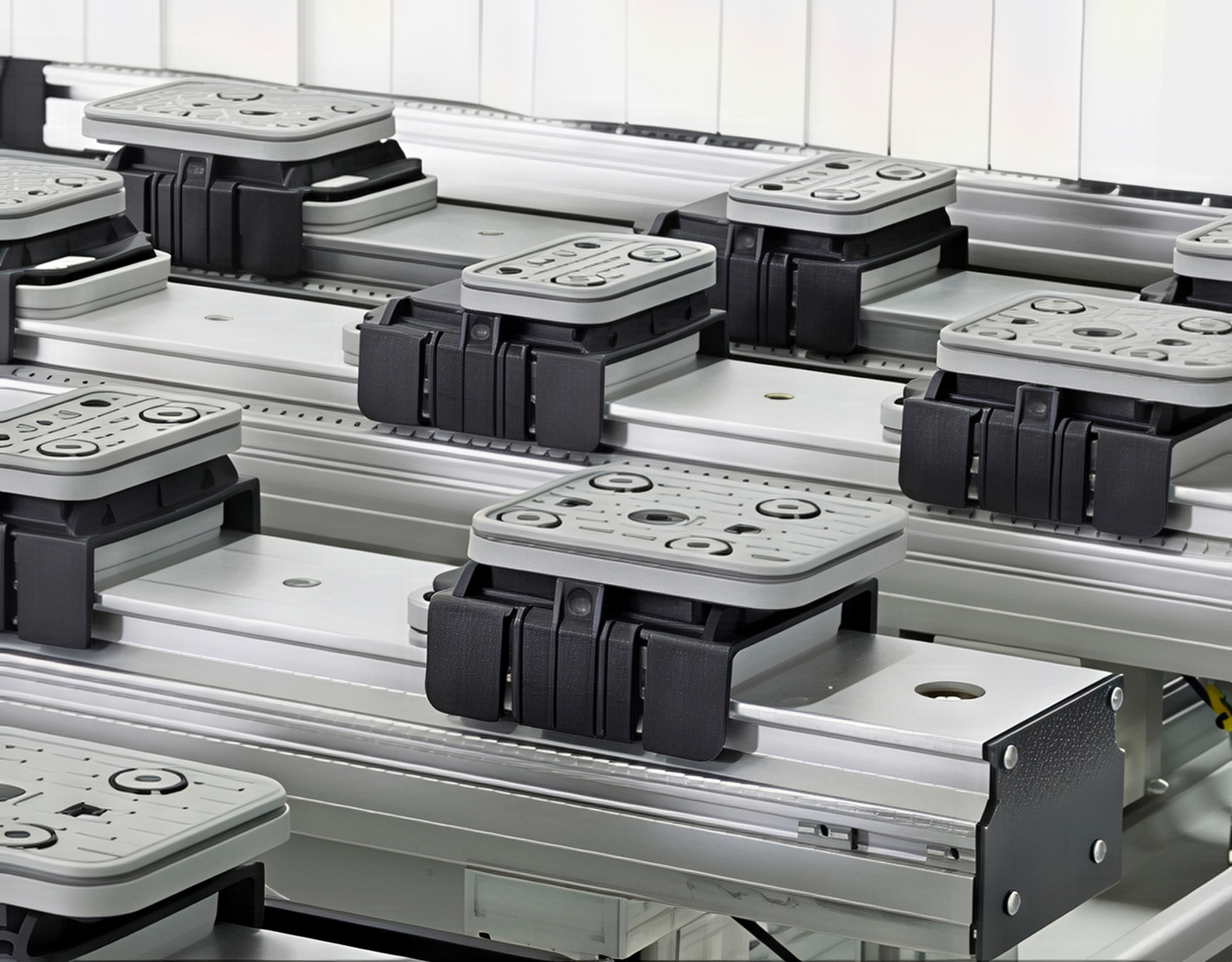

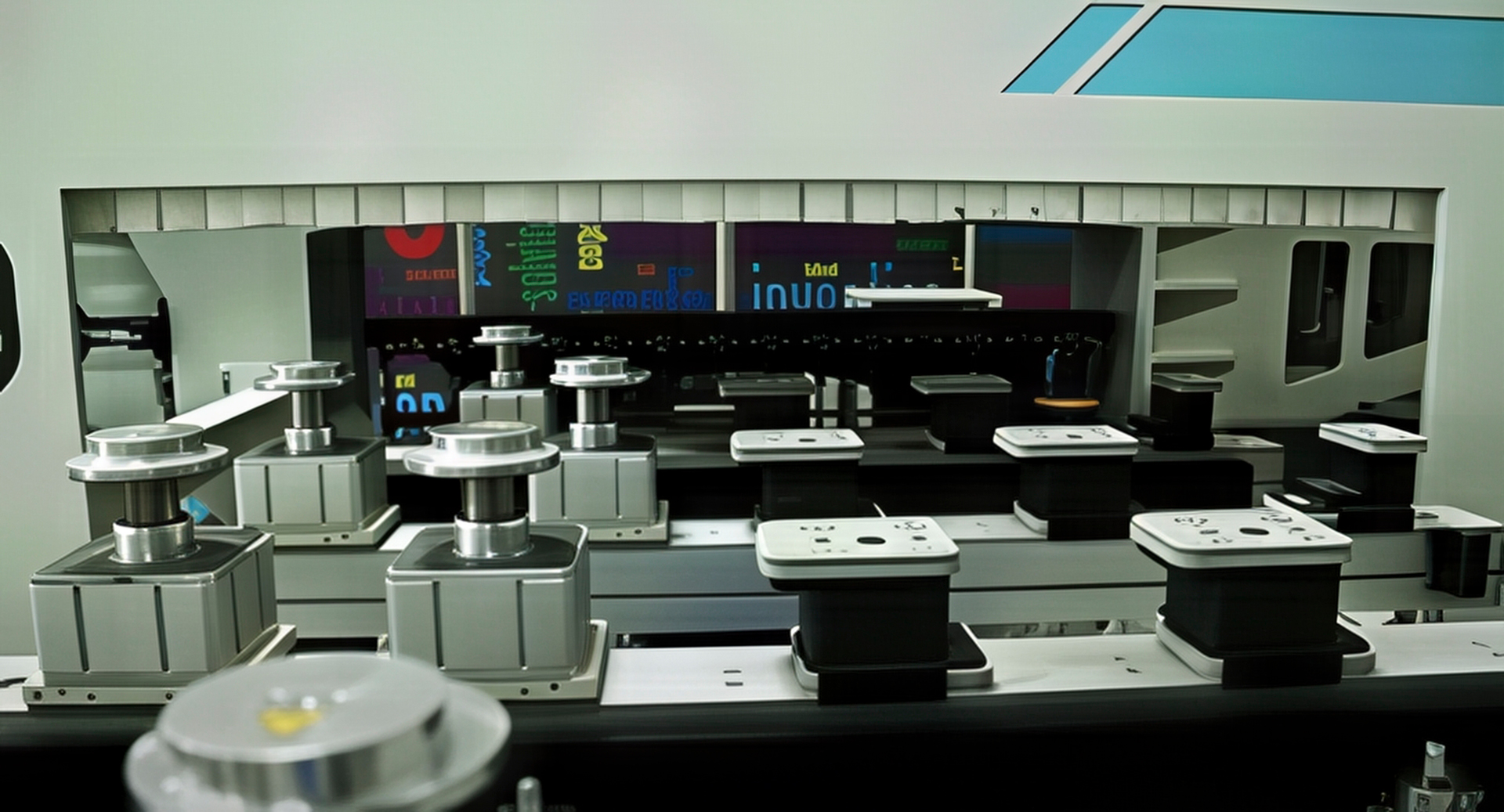

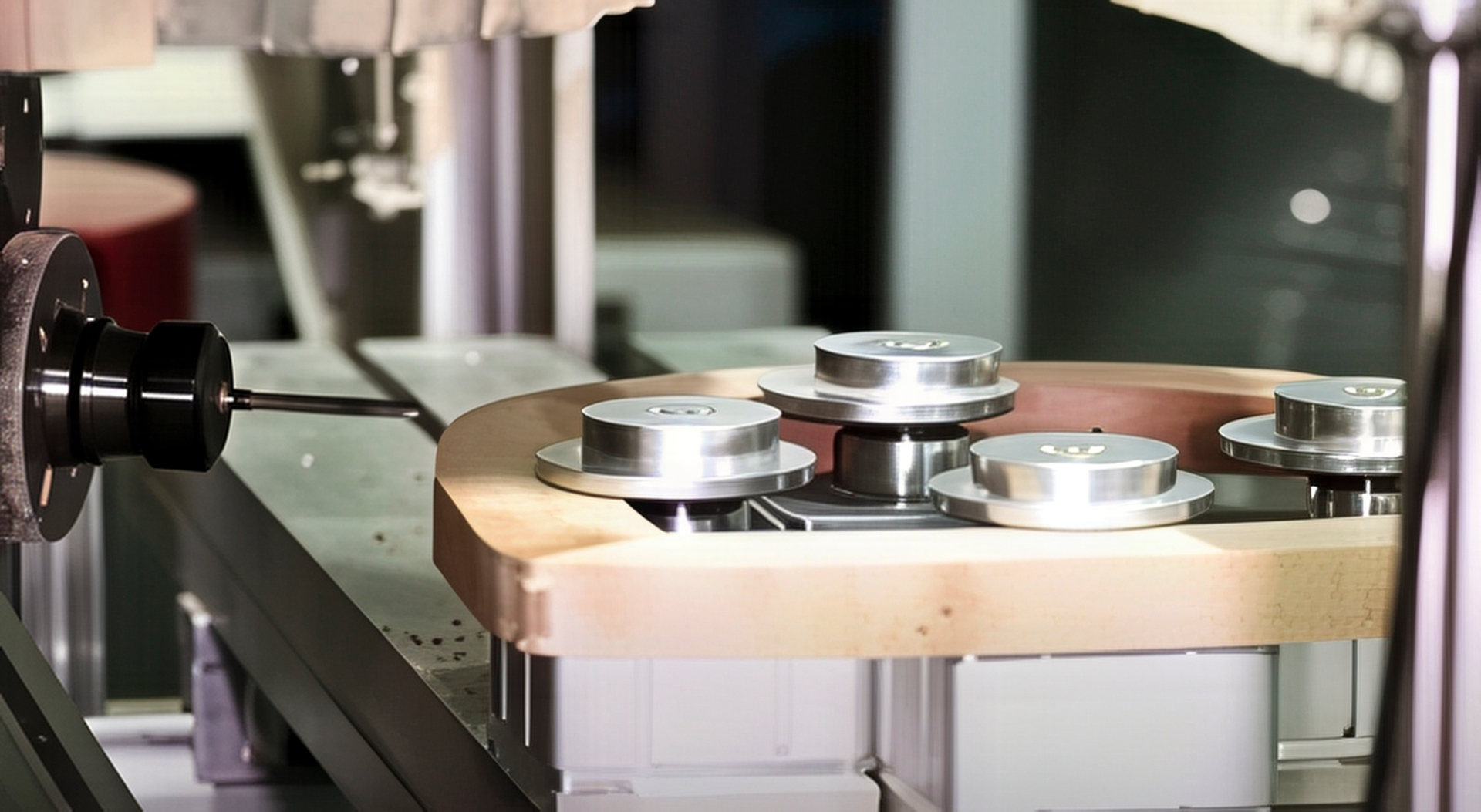

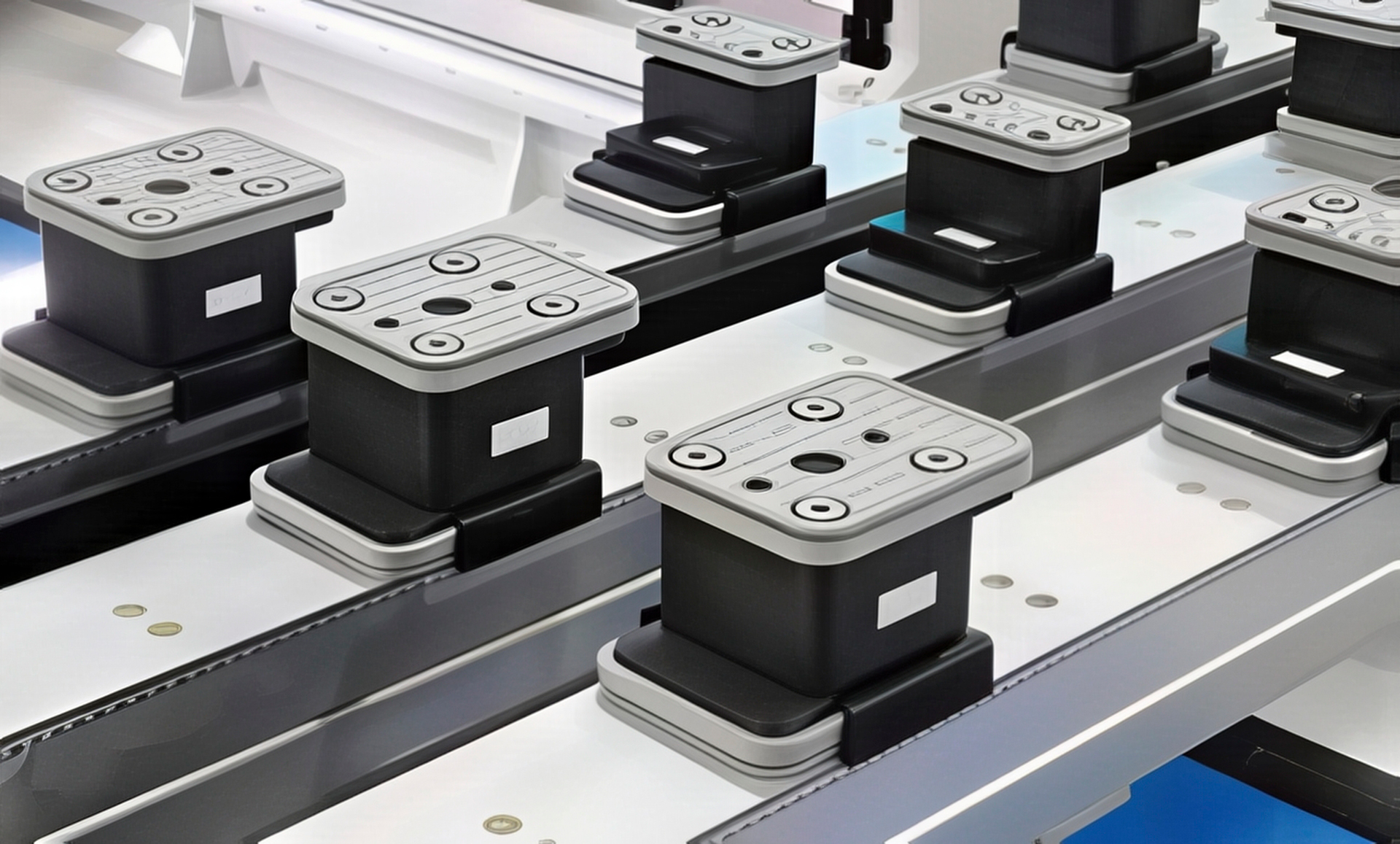

Рабочий стол оснащен шестью вакуумными консолями Schmalz (1300 x 85 мм) с однопоршневыми присосками. Каждая консоль комплектуется тремя вакуумными блоками (140 x 115 x 85 мм и 125 x 75 x 85 мм) для надежной фиксации заготовок. Нулевые упоры обеспечивают точное базирование, а разгрузочные поршни упрощают выгрузку деталей. Опционально доступен вакуумный зажим 170 x 135 x 85 мм с диапазоном сжатия 15–85 мм и одноконтурной пневматической системой.

Перемещение по осям

Перемещение по осям реализовано с использованием реечных передач и бесщеточных серводвигателей, обеспечивающих скорости до 70 м/мин по осям X/Y и 20 м/мин по оси Z. Угловые скорости осей A/C (120°/с) гарантируют точность при выполнении сложных операций.

Централизованная система смазки

Централизованная система смазки автоматически обслуживает 19 точек, продлевая срок службы механических компонентов. Управление осуществляется через блок ЧПУ с возможностью ручной смазки, что снижает затраты на обслуживание.

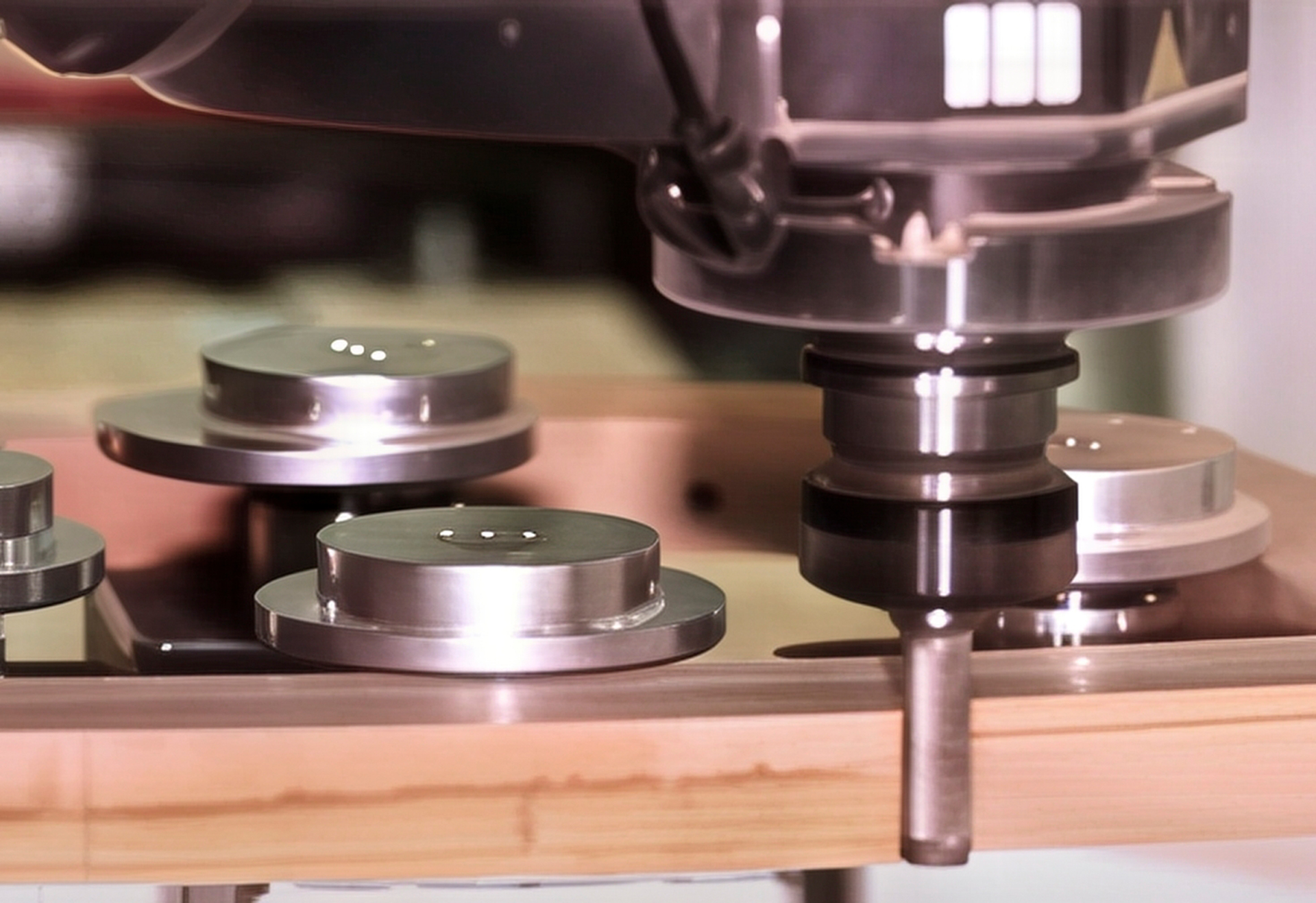

Автоматическая система измерения и привязки инструмента

Автоматическая система измерения и привязки инструмента позволяет измерять инструменты диаметром до 90 мм и записывать их параметры в систему, обеспечивая точную настройку и минимизацию ошибок.

Система ЧПУ и управления

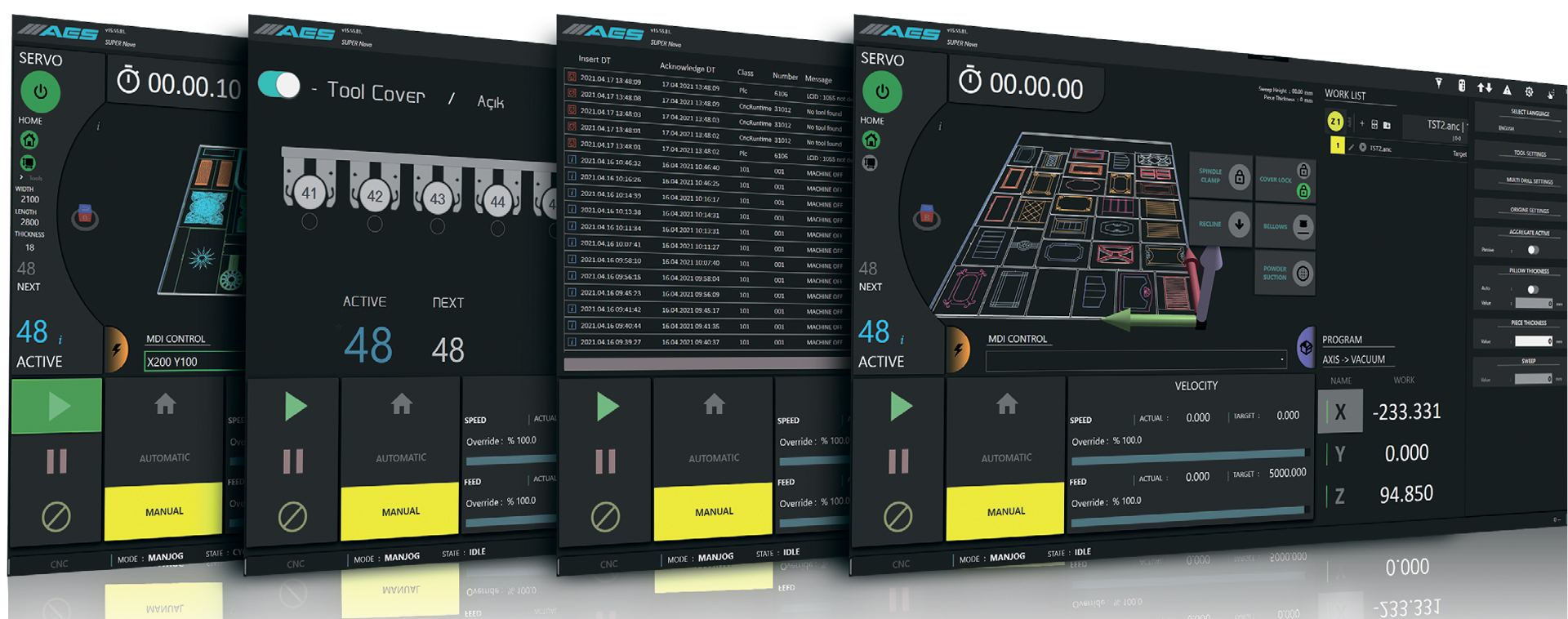

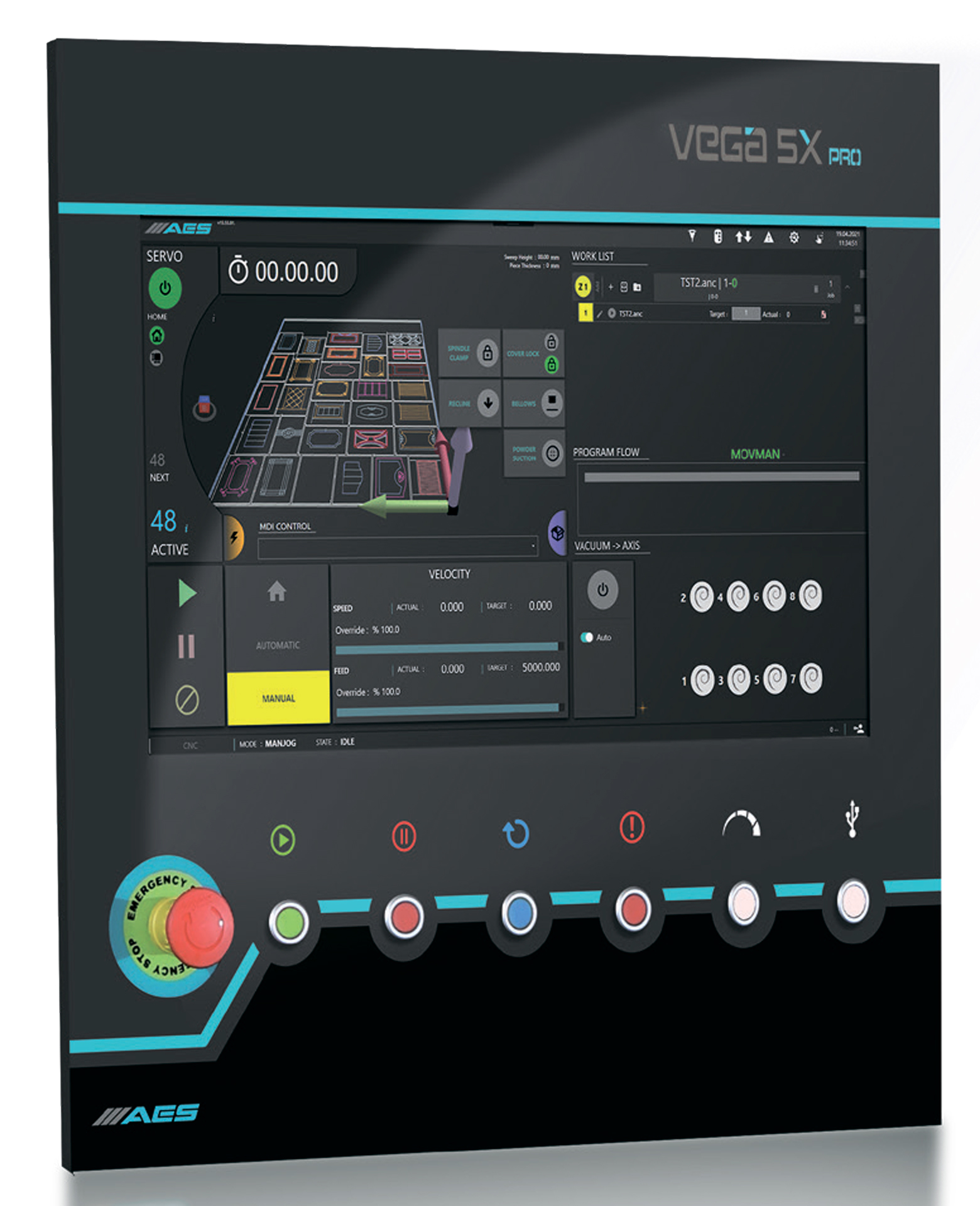

Система ЧПУ и управления оснащена контроллером OSAI на базе Windows с 21,5-дюймовым LCD-монитором, поддержкой G-кодов, Ethernet и USB слотами. Интуитивный интерфейс упрощает программирование, моделирование обработки и обеспечивает удаленное подключение для технической поддержки.

Двигатель шпинделя

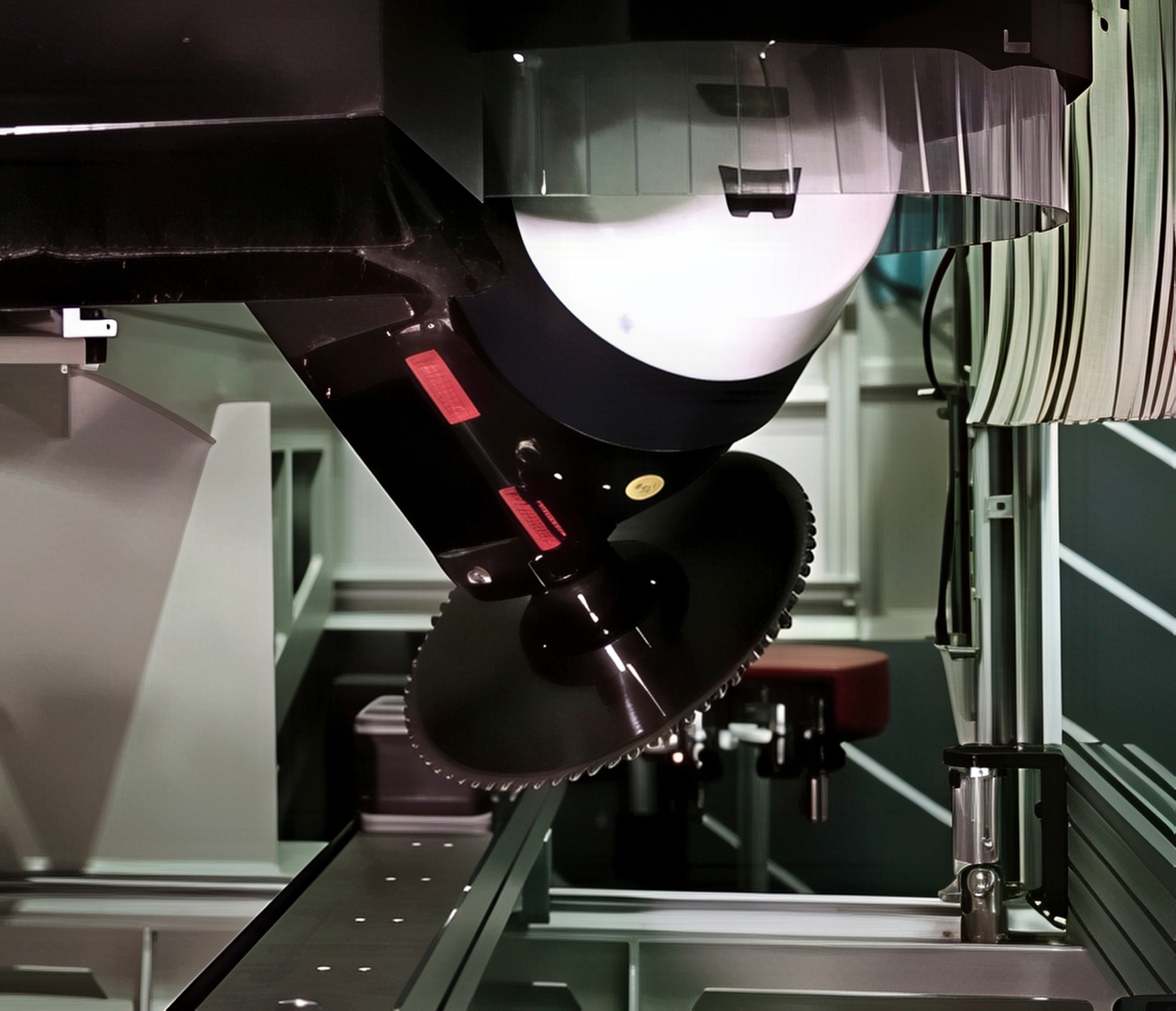

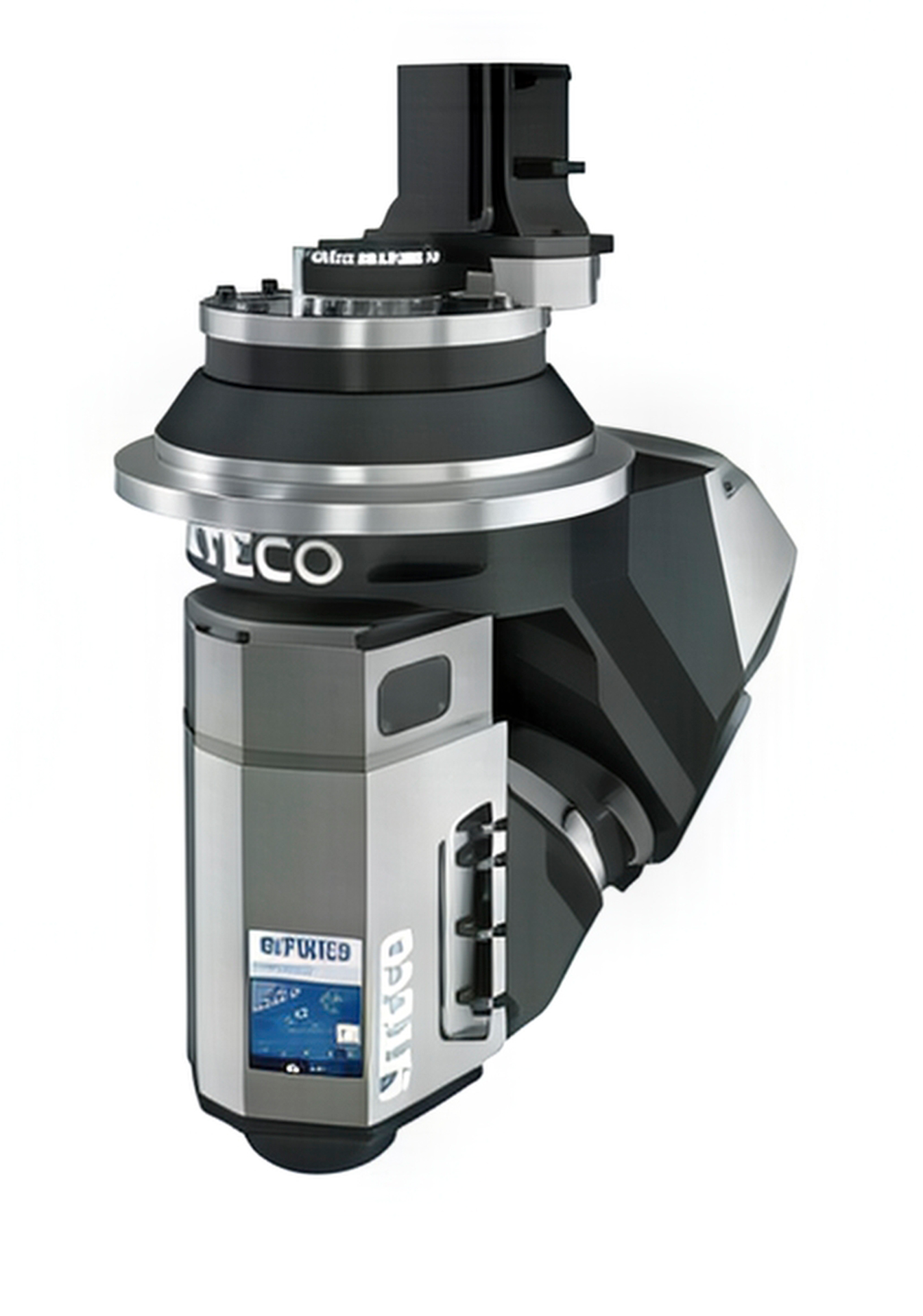

Двигатель шпинделя HITECO HSK F63 мощностью 8,5 кВт (S1) / 10 кВт (S6) с жидкостным охлаждением поддерживает 5-осевую интерполяцию (B: ±185°, C: ±320°). Скорость вращения 12 000–24 000 об/мин и пневматическая блокировка обеспечивают высокую надежность и точность.

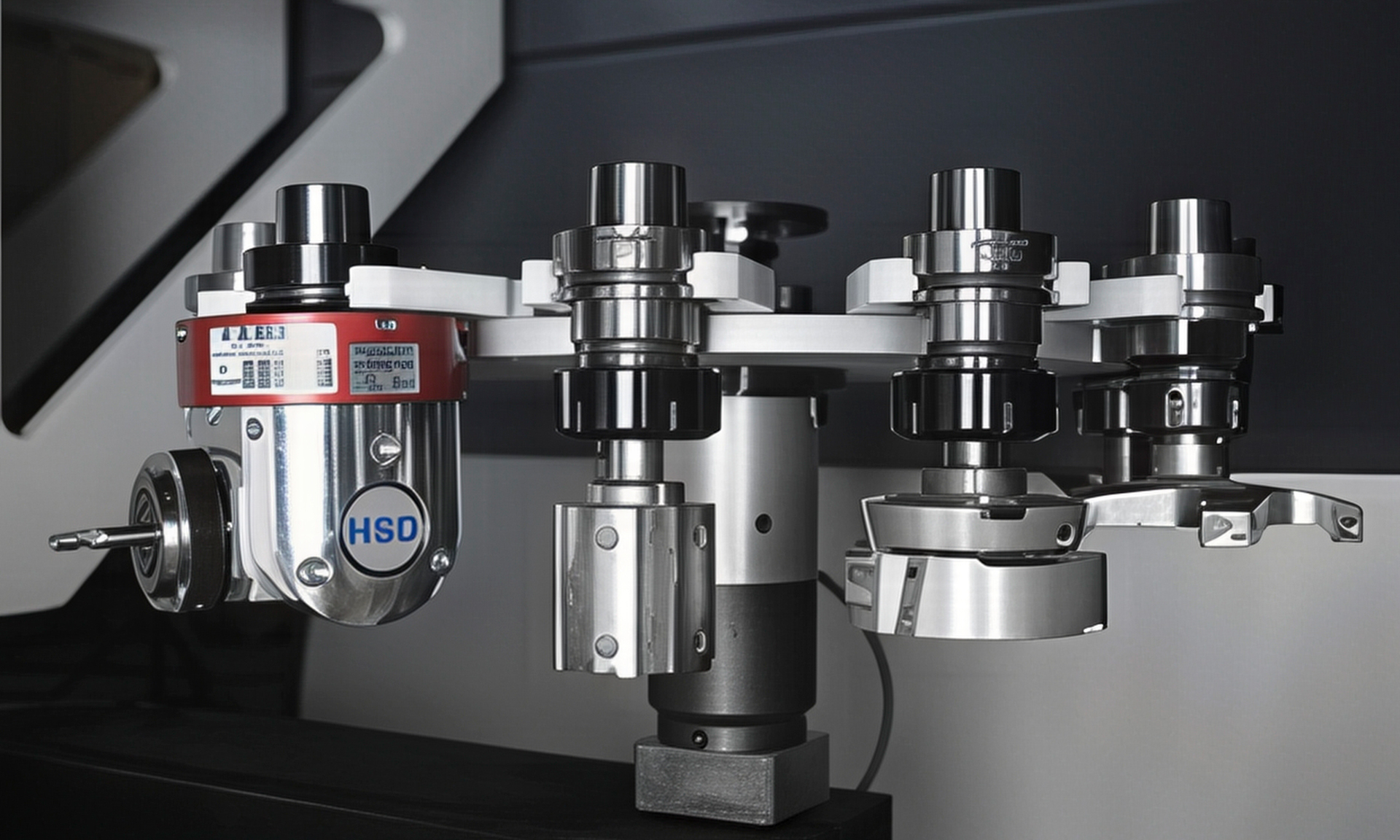

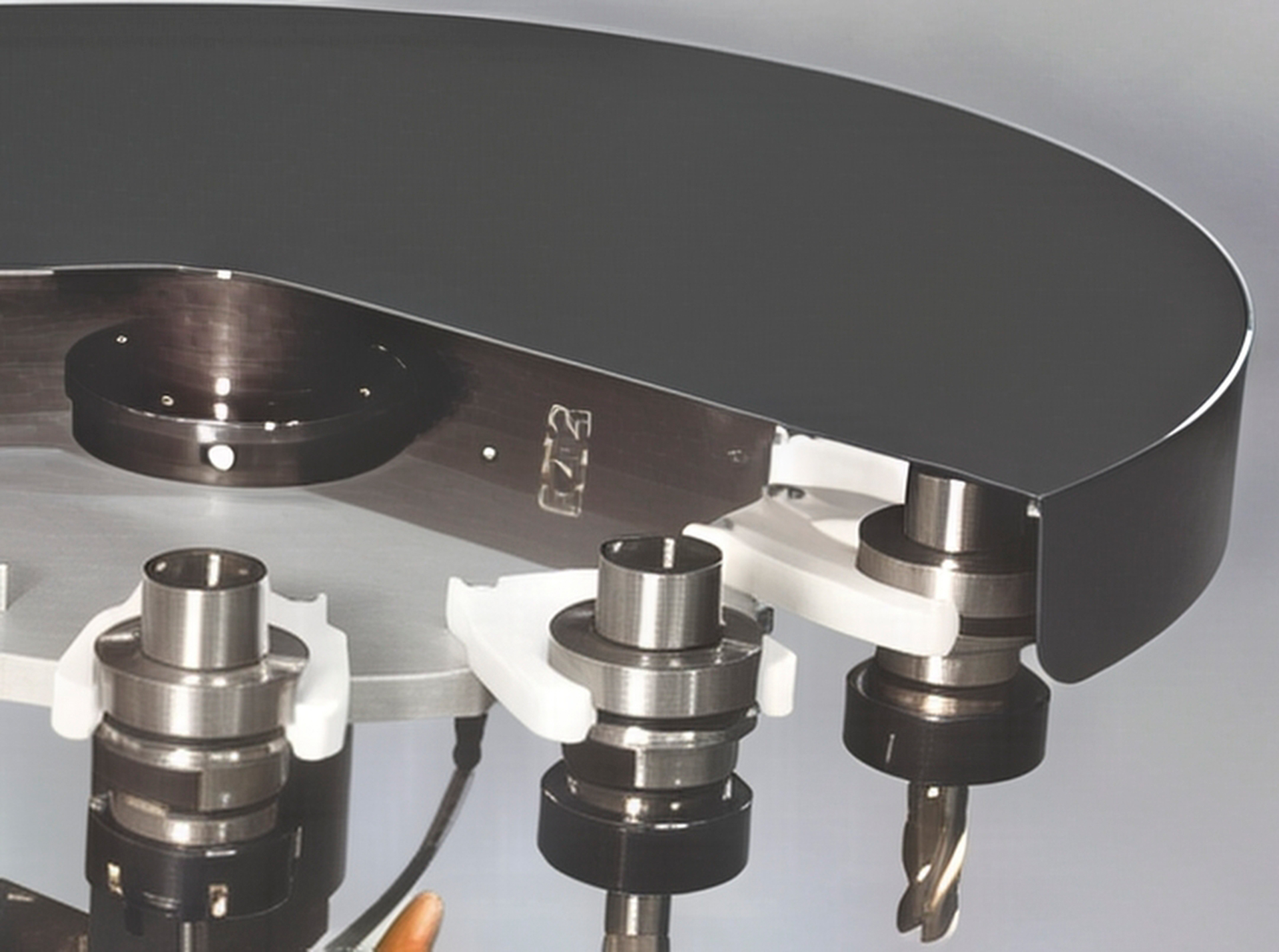

Блок револьверной смены инструмента

Блок револьверной смены инструмента на 8 позиций (диаметр до 165 мм, вес до 7 кг) расположен справа от портала. Датчики контролируют состояние инструмента, обеспечивая быструю и точную смену.

Вакуумный насос

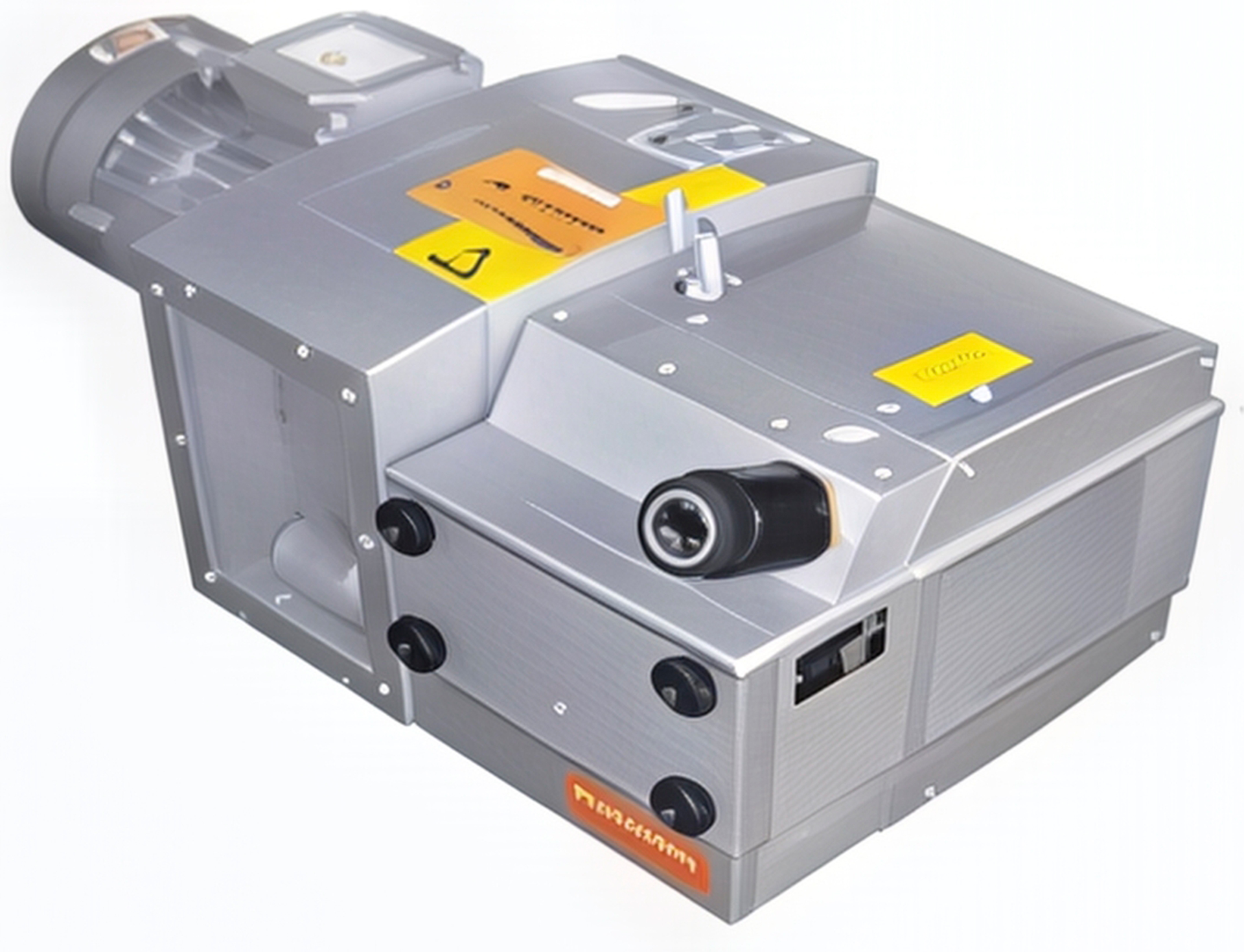

Вакуумный насос Eurovac сухого типа (100 м³/ч, 4,8 л.с.) обеспечивает надежную фиксацию заготовок при 100/200 мбар. Воздушное охлаждение и низкие эксплуатационные расходы повышают эффективность.

Программа оптимизации Alphacam Core + xPositional

Программа оптимизации Alphacam Core + xPositional поддерживает 2D/3D-обработку, импорт CAD-файлов, параметрические эскизы и моделирование. Модуль xPositional обеспечивает программирование 3+2-осевой обработки для сложных конструкций.

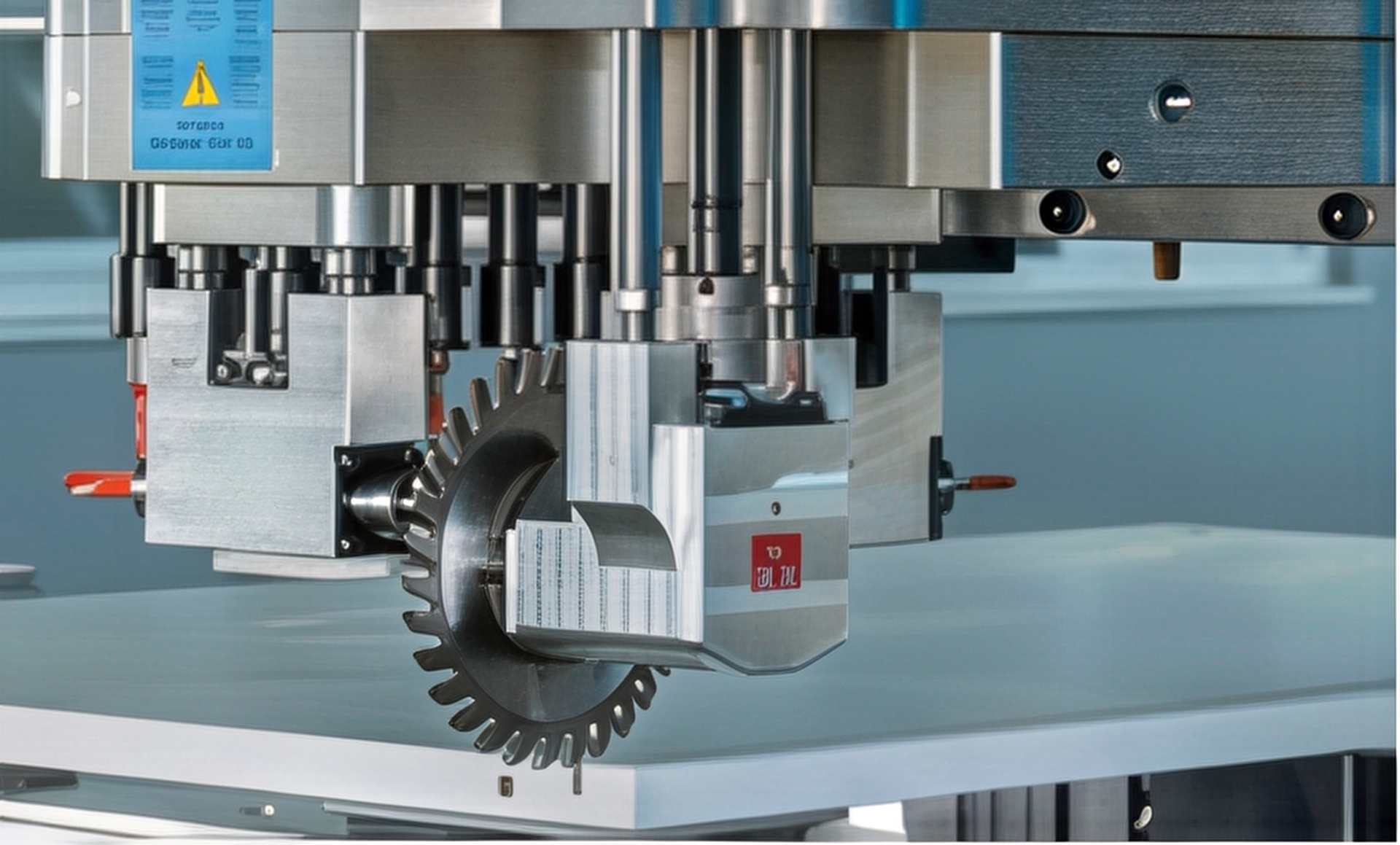

Сверлильный узел

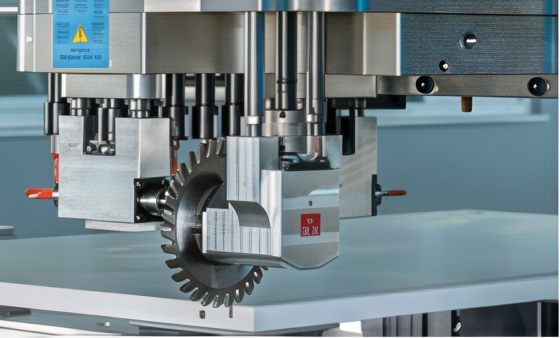

Сверлильный узел HSD включает 10 вертикальных шпинделей (7 по X, 3 по Y), 6 горизонтальных (3x2) и пильный диск (120 мм). Скорость сверления до 6 000 об/мин (вертикальное) и 4 740 об/мин (горизонтальное) с воздушным охлаждением.

Магазин для пильного диска

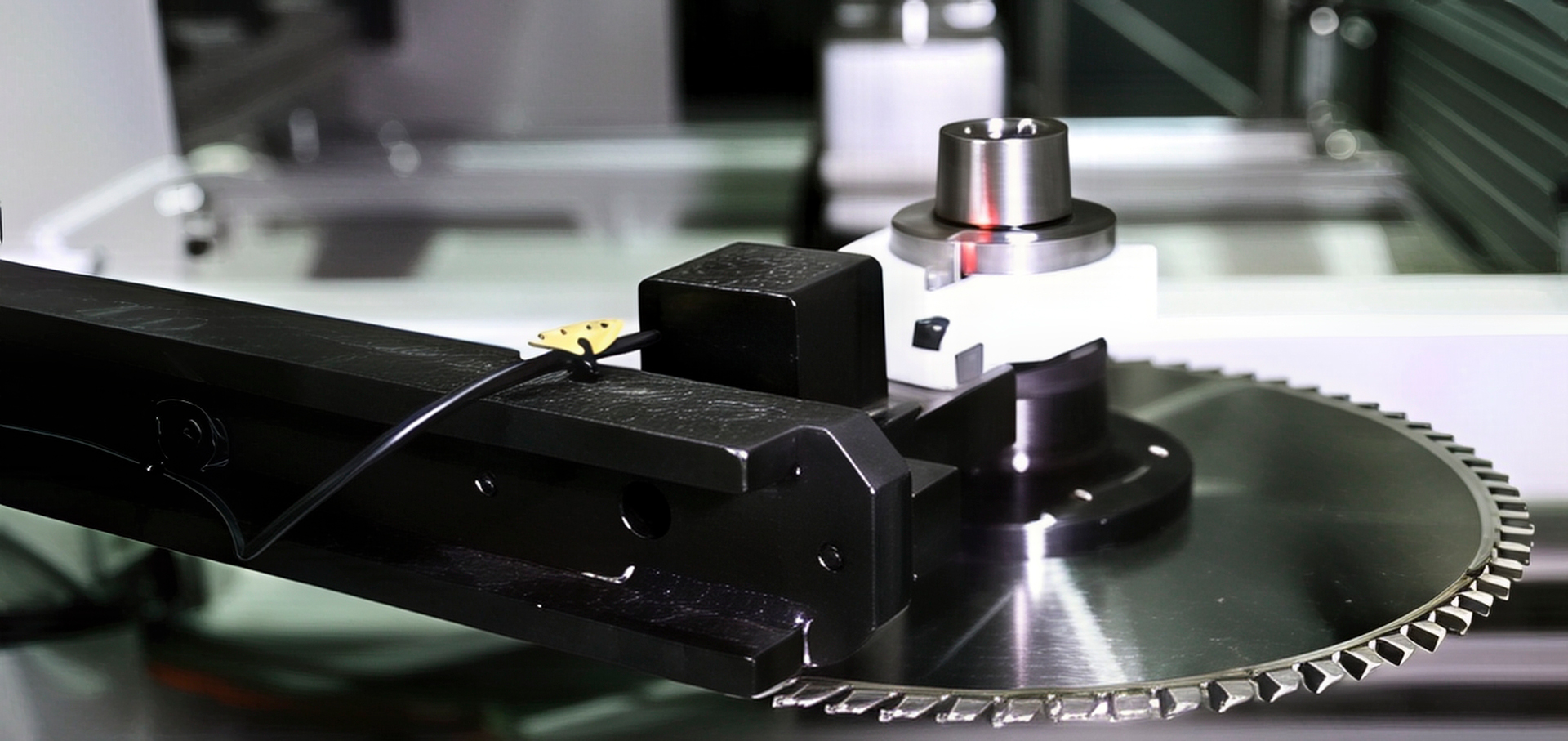

Магазин для пильного диска поддерживает диски диаметром до 300 мм и весом до 12 кг. Датчики обеспечивают контроль состояния инструмента для 5-осевой обработки.

Упаковочная система для транспортировки

Упаковочная система обеспечивает безопасную транспортировку станка, упрощая процессы погрузки и выгрузки на производственной площадке.

Требования к помещению и пылеудалению

Для работы станка требуется бетонный пол толщиной 200 мм (C20/25). Система пылеудаления (патрубок Ø250 мм) требует производительности 6 500 м³/ч. Пневмосистема: компрессор 240 н/л (14,5 м³/ч) при 7 бар.

Главные преимущества обрабатывающего центра с ЧПУ AES VEGA 5X PRO 1360

Универсальность – обработка древесины, пластиков и композитов для производства мебели, дверей, окон и крупногабаритных конструкций.
Точность – 5-осевой шпиндель и серводвигатели обеспечивают высокое качество обработки.
Производительность – скорости до 70 м/мин сокращают время производственного цикла.
Автоматизация – OSAI и Alphacam упрощают программирование и управление.
Надежность – прочная станина и автоматическая смазка минимизируют износ.
Экономичность – оптимизация процессов и низкие затраты на обслуживание повышают рентабельность.

Станок сочетает высокую производительность, точность и универсальность, что делает его оптимальным решением для мебельной и строительной индустрии.

Обслуживание и сервисная поддержка

Фрезерный обрабатывающий центр с ЧПУ AES VEGA 5X PRO 1360 рассчитан на длительную эксплуатацию. Прочная станина и централизованная смазка обеспечивают надежность. Обслуживание включает проверку шпинделя, серводвигателей и вакуумного насоса. Производитель предоставляет услуги монтажа, пусконаладки, обучения персонала и оперативной технической поддержки.

Экономическая эффективность и рентабельность

Покупка AES VEGA 5X PRO 1360 повышает эффективность производства благодаря автоматизации, высокой скорости и точности. Программа Alphacam Core + xPositional минимизирует отходы, а низкие эксплуатационные расходы ускоряют окупаемость инвестиций.

Безопасность эксплуатации

Фрезерный обрабатывающий центр с ЧПУ AES VEGA 5X PRO 1360 оснащен световым барьером, аварийными кнопками и защитными кожухами. Пневматическая блокировка инструмента и система пылеудаления обеспечивают безопасные условия для оператора.

Комплектация

Шпиндель HITECO 8,5/10 кВт HSK F63 с жидкостным охлаждением
Револьверный магазин на 8 инструментов
Вакуумный насос Eurovac 100 м³/ч
Шесть консолей Schmalz с 18 вакуумными блоками
Сверлильный узел HSD (10 вертикальных, 6 горизонтальных, пила 120 мм)
Программа Alphacam Core + xPositional
Набор держателей инструмента/цанг (8 шт.)
Магазин для пильного диска (до 300 мм)

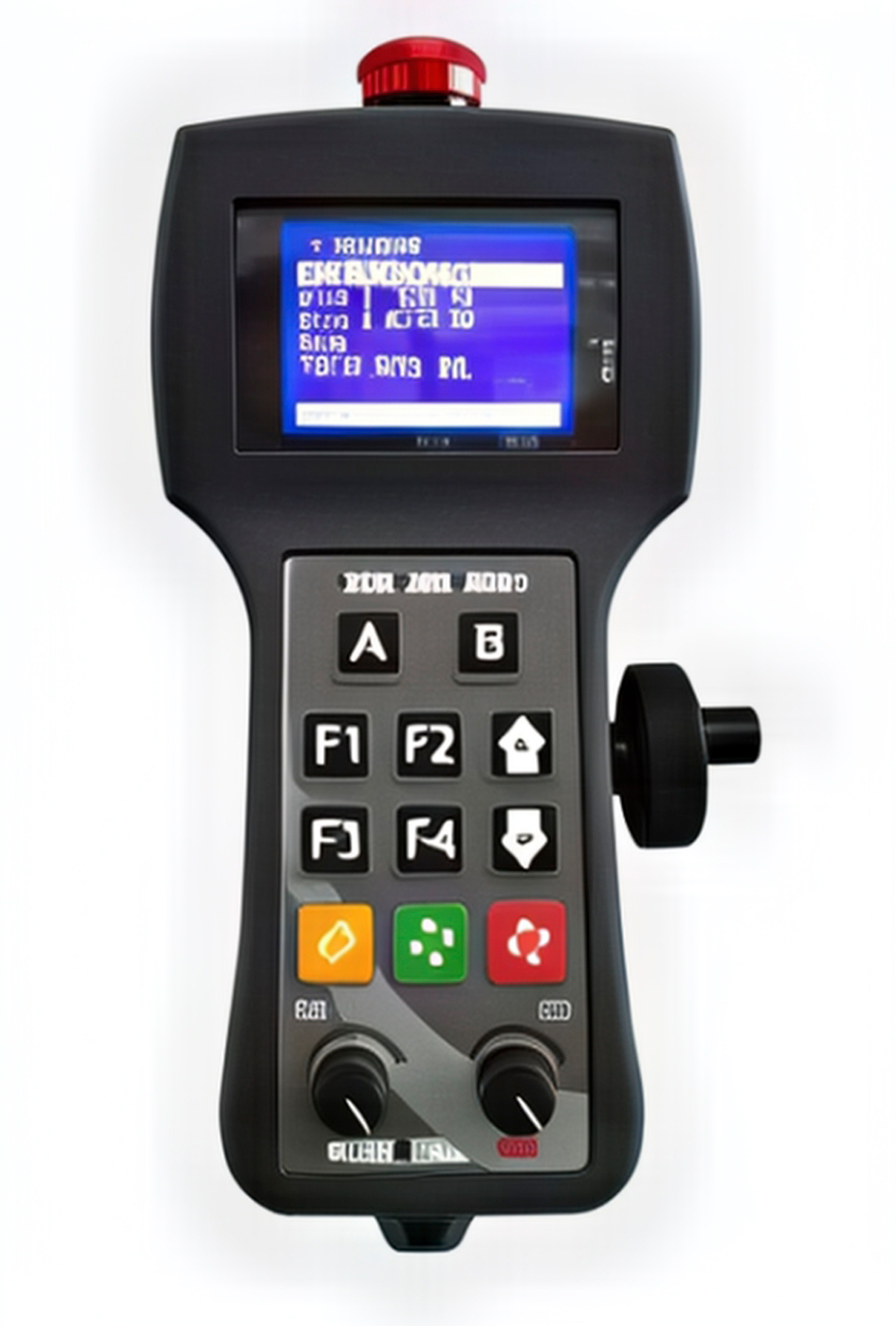

Пульт управления (7 языков, включая русский)
Защитный световой барьер
Установка жидкостного охлаждения
Упаковочная система для транспортировки
Опционально: вакуумный зажим 170 x 135 x 85 мм (диапазон сжатия 15–85 мм)
