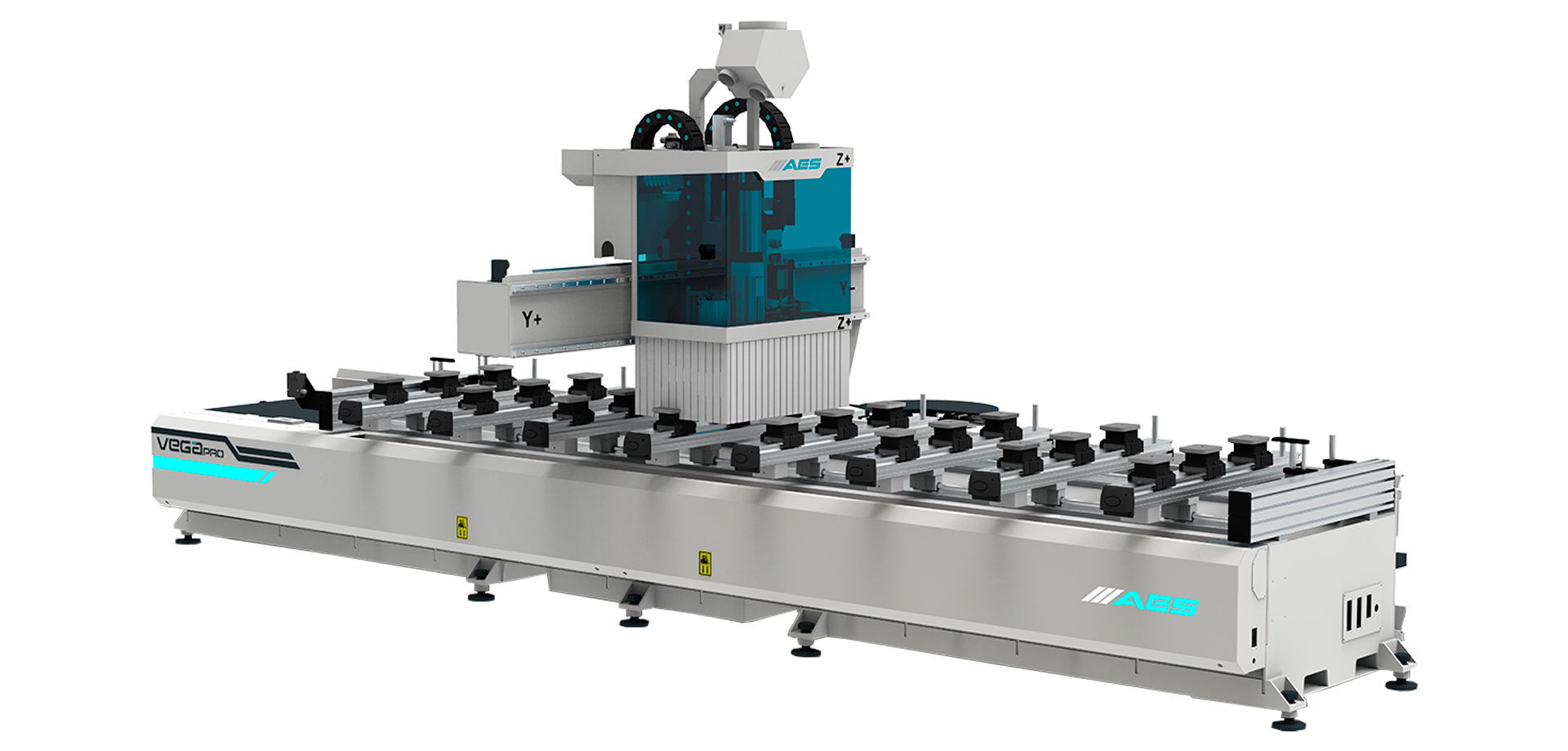

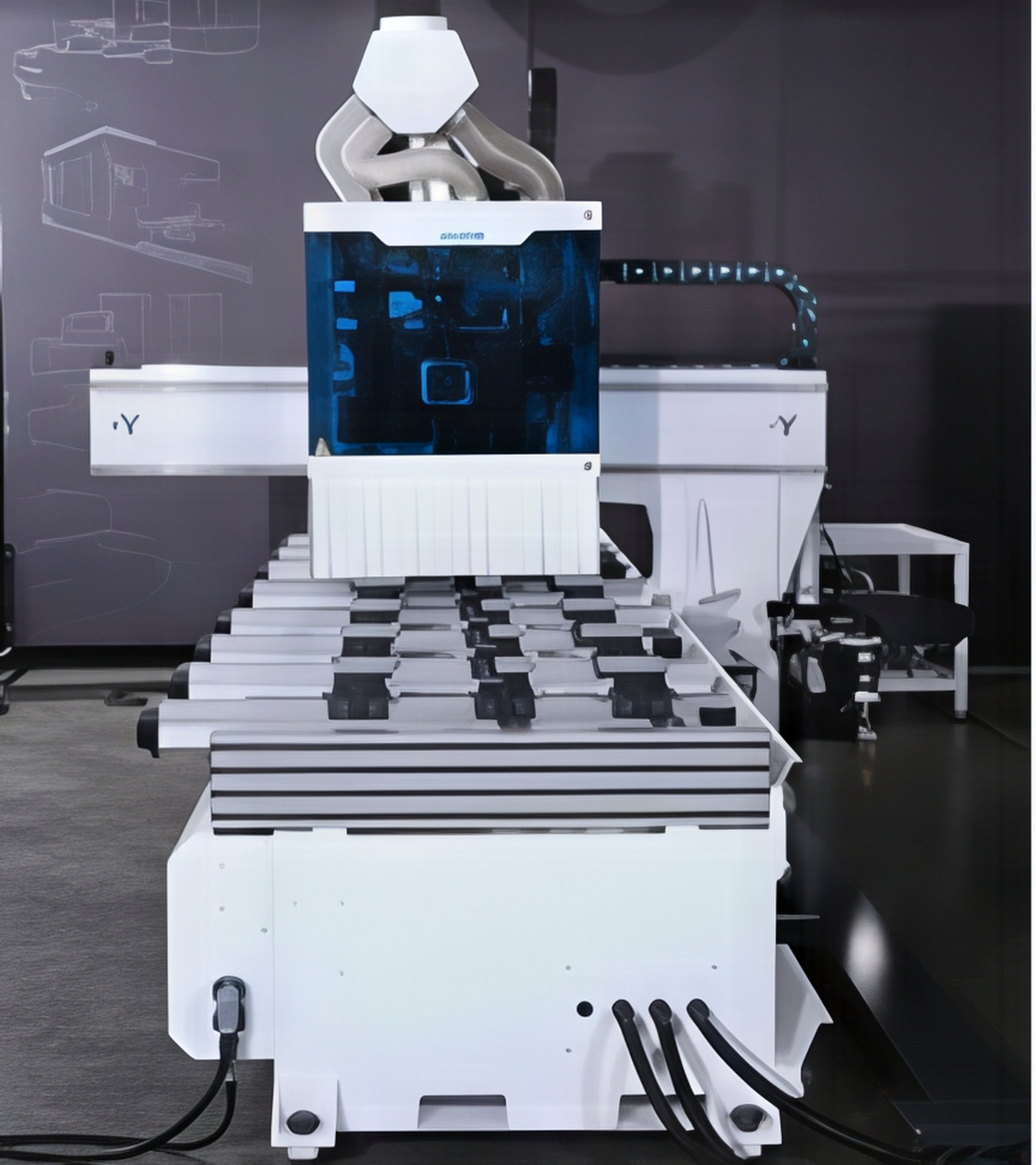

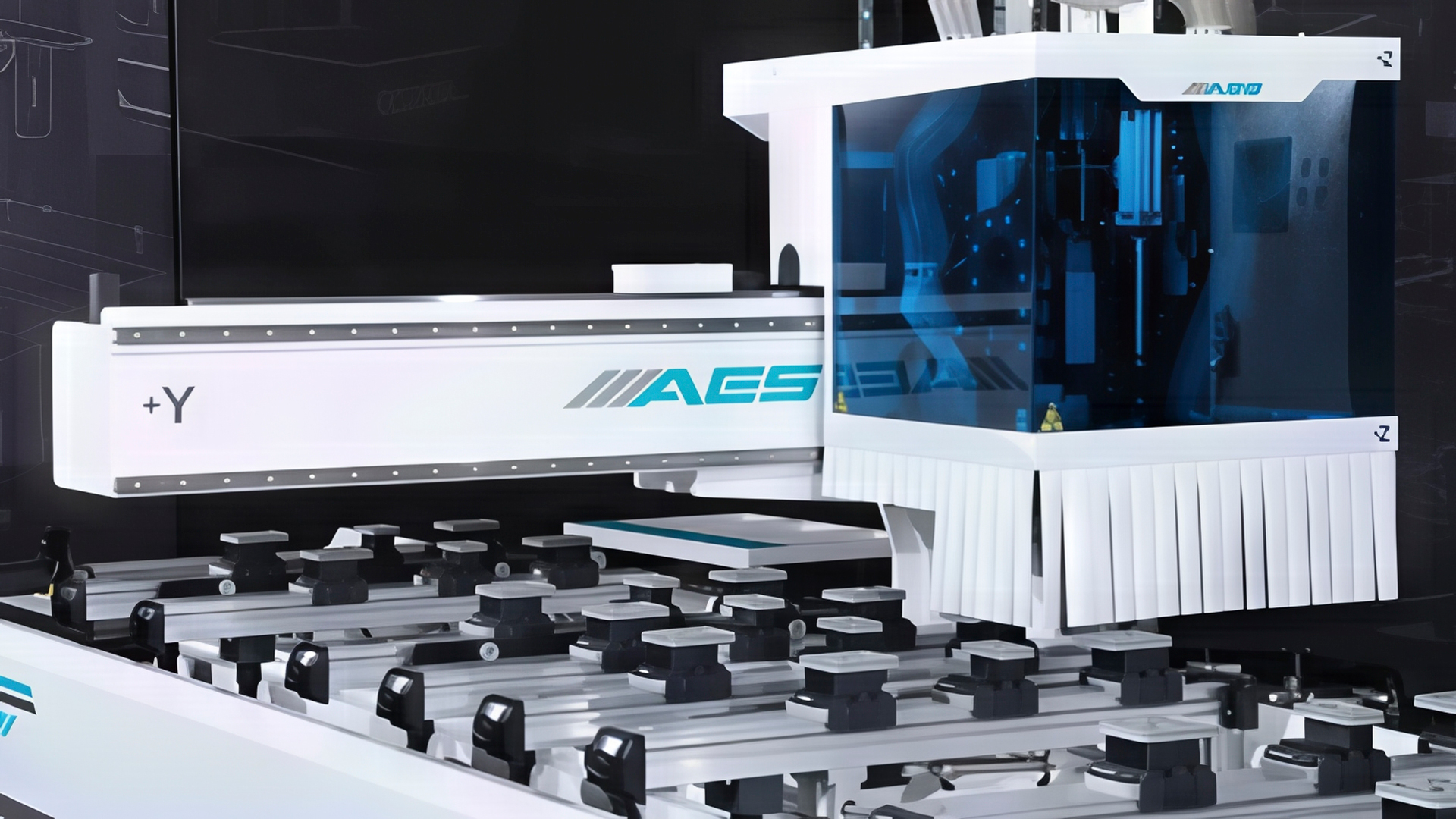

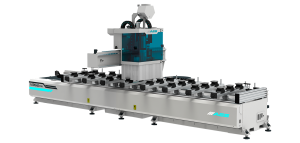

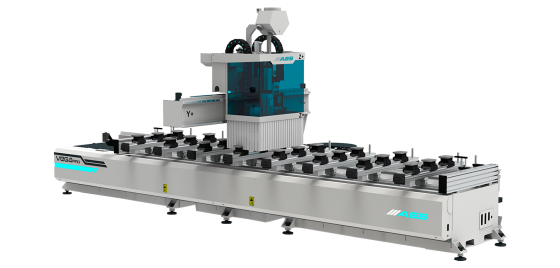

Фрезерный обрабатывающий центр с ЧПУ AES VEGA PRO 1325

Назначение и область применения

Фрезерный обрабатывающий центр с ЧПУ AES VEGA PRO 1325 предназначен для высокоточной обработки древесины, плитных материалов (МДФ, ДСП, фанера), пластиков, композитных материалов и мягких металлов, таких как алюминий. Станок разработан для производства модульной мебели, дверей, окон, изделий из массива дерева и выполнения специальных задач. Он поддерживает фрезерование, калибровку, 3D-обработку, угловую резку, вертикальное и горизонтальное сверление, а также нарезку пазов. Четырёхосевая система управления (X, Y, Z, A) с блоком интерполяции по четвёртой оси обеспечивает гибкость для серийного и индивидуального производства.

Технические характеристики обрабатывающего центра

Детальное описание узлов обрабатывающего центра

Конструкция станины

Конструкция станины выполнена из высокопрочной стали с усиленными рёбрами жёсткости, прошедшей термическую обработку для устранения внутренних напряжений. Высокоточная обработка на станке с ЧПУ за одну установку и контроль на лазерных стендах обеспечивают исключительную геометрическую точность и устойчивость при обработке заготовок.

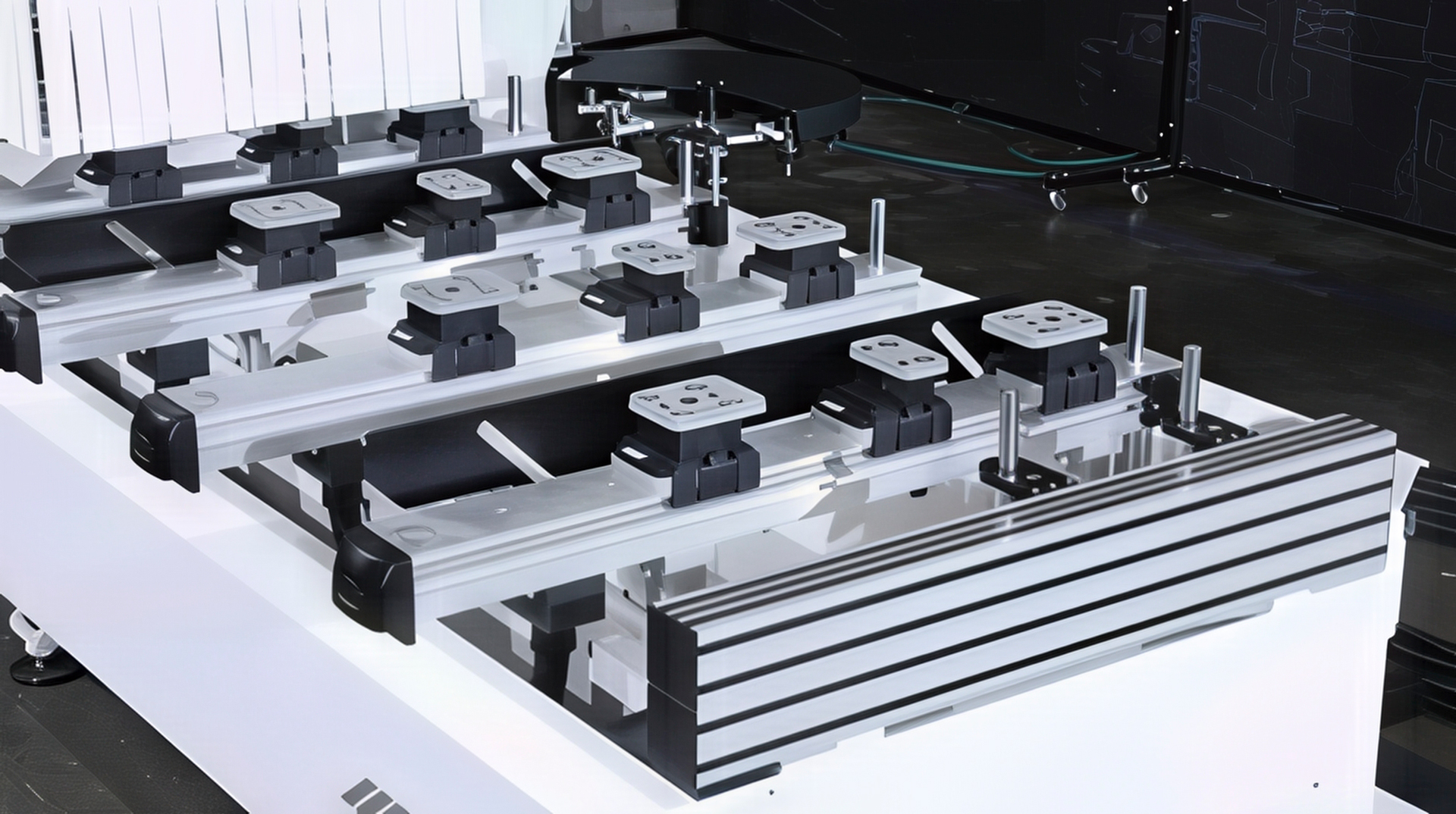

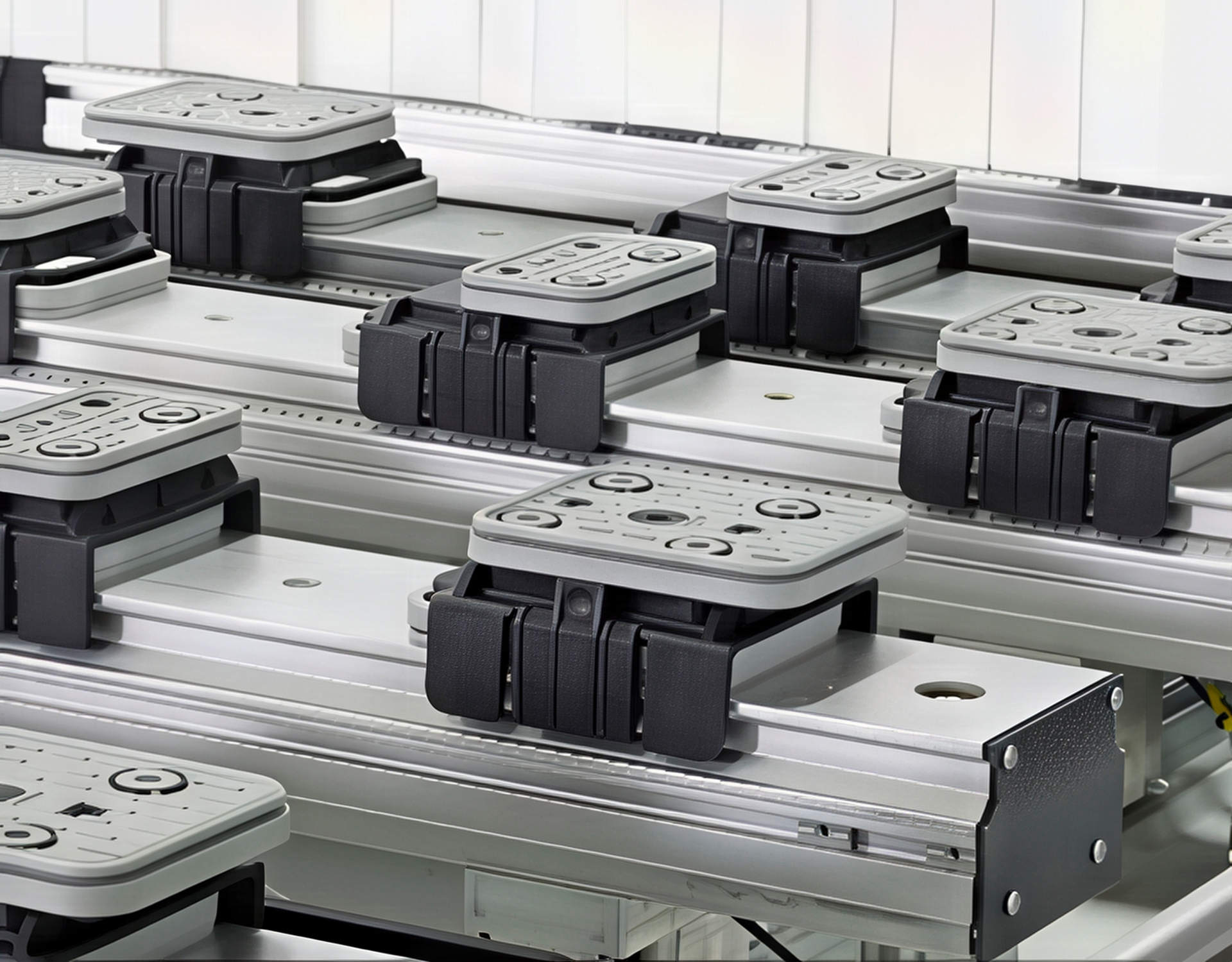

Рабочий стол

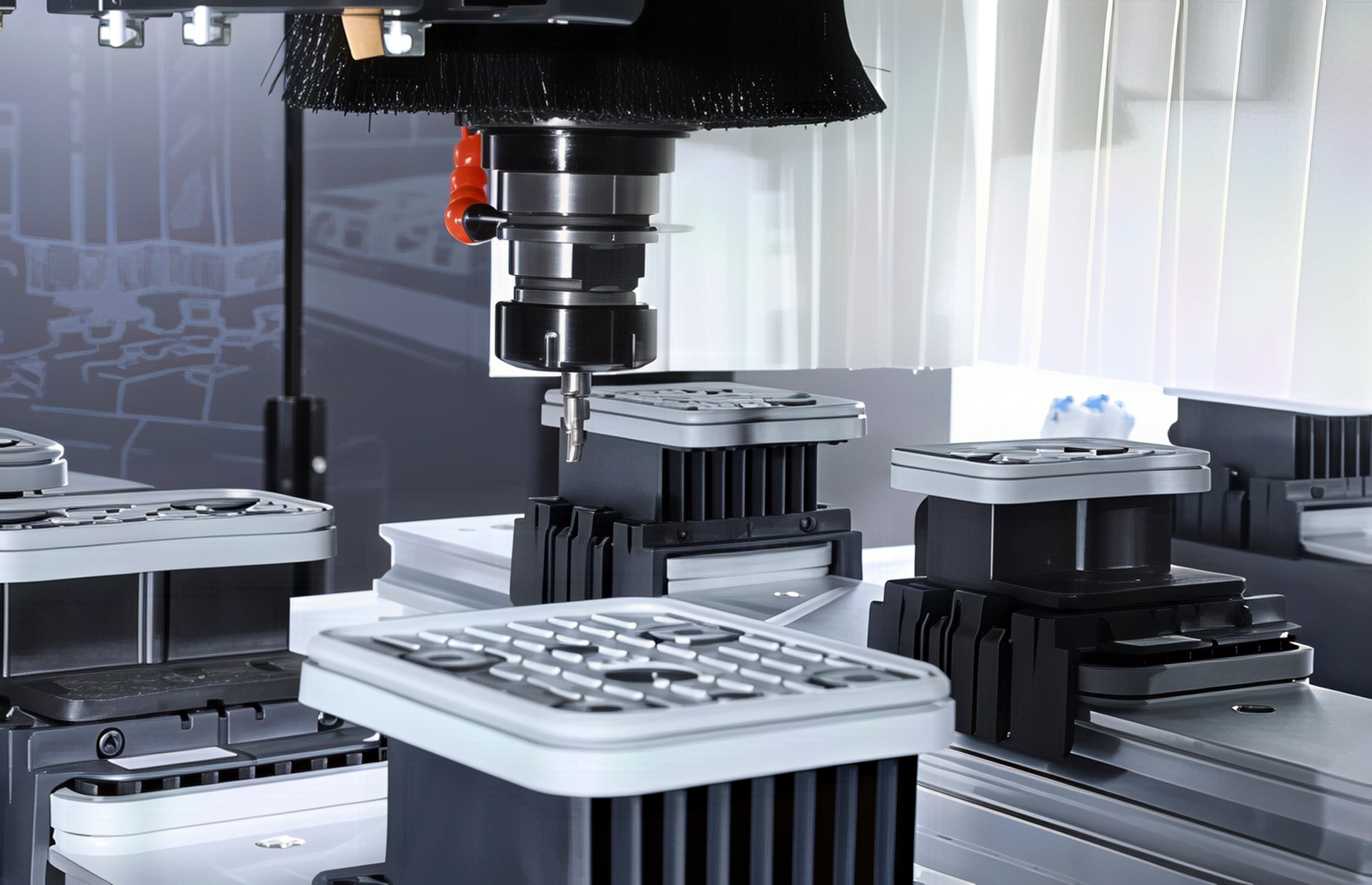

Рабочий стол оснащён шестью вакуумными консолями Schmalz (4 с подъемником, 2 без) высотой 50 мм. Каждая консоль укомплектована тремя вакуумными блоками (12 шт. 140 x 115 x 50 мм и 6 шт. 125 x 75 x 50 мм). Опорные поршни гарантируют точное позиционирование заготовок, а разгрузочные поршни облегчают выгрузку деталей. Двойная рабочая зона поддерживает маятниковый режим обработки.

Перемещение по осям

Перемещение по осям реализовано через реечные передачи и шестерни с использованием бесщеточных серводвигателей для осей X, Y, Z. Четвёртая ось (A) с блоком интерполяции обеспечивает обработку криволинейных поверхностей. Рабочие скорости до 70 м/мин по осям X/Y и 20 м/мин по оси Z гарантируют высокую производительность.

Централизованная система смазки

Централизованная система смазки автоматически обслуживает 19 точек, продлевая срок службы механических компонентов и минимизируя затраты на обслуживание. Ручное управление через блок ЧПУ повышает удобство эксплуатации.

Автоматическая система измерения и привязки инструмента

Автоматическая система измерения и привязки инструмента измеряет инструменты диаметром до 90 мм, записывая данные в систему для точной настройки и минимизации ошибок.

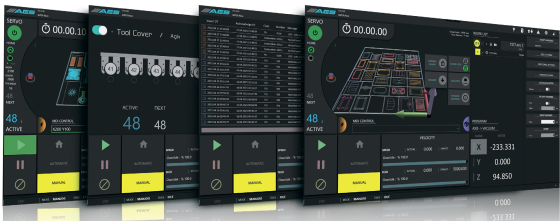

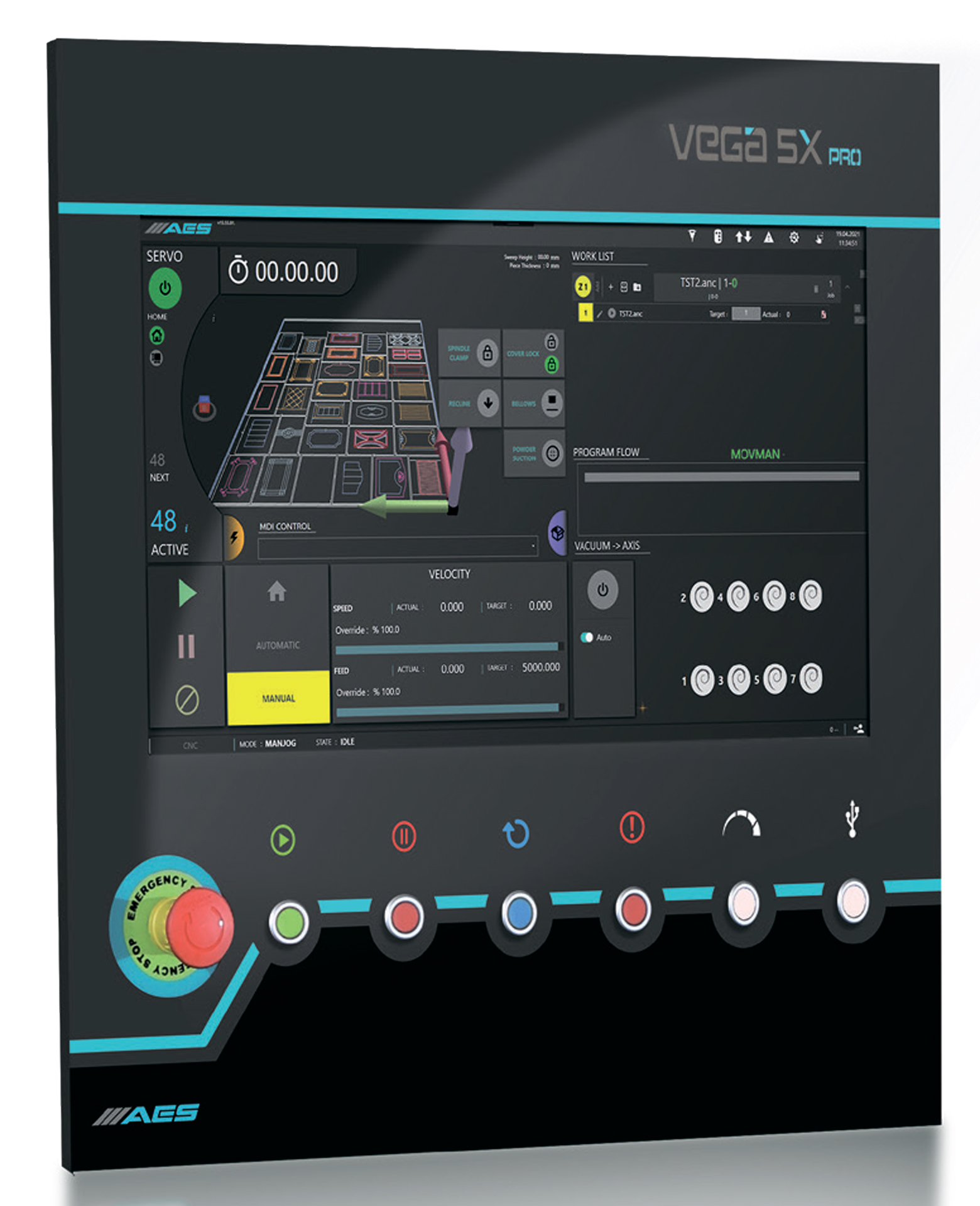

Система ЧПУ и управления

Система ЧПУ и управления оснащена контроллером OSAI на базе Windows с 21,5-дюймовым LCD-монитором, слотами Ethernet и USB, пультом управления и поддержкой G-кодов. Интуитивный интерфейс позволяет создавать программы, моделировать обработку и подключаться удалённо. Программное обеспечение Alphacam Core + xPositional обеспечивает гибкость программирования и оптимизацию процессов.

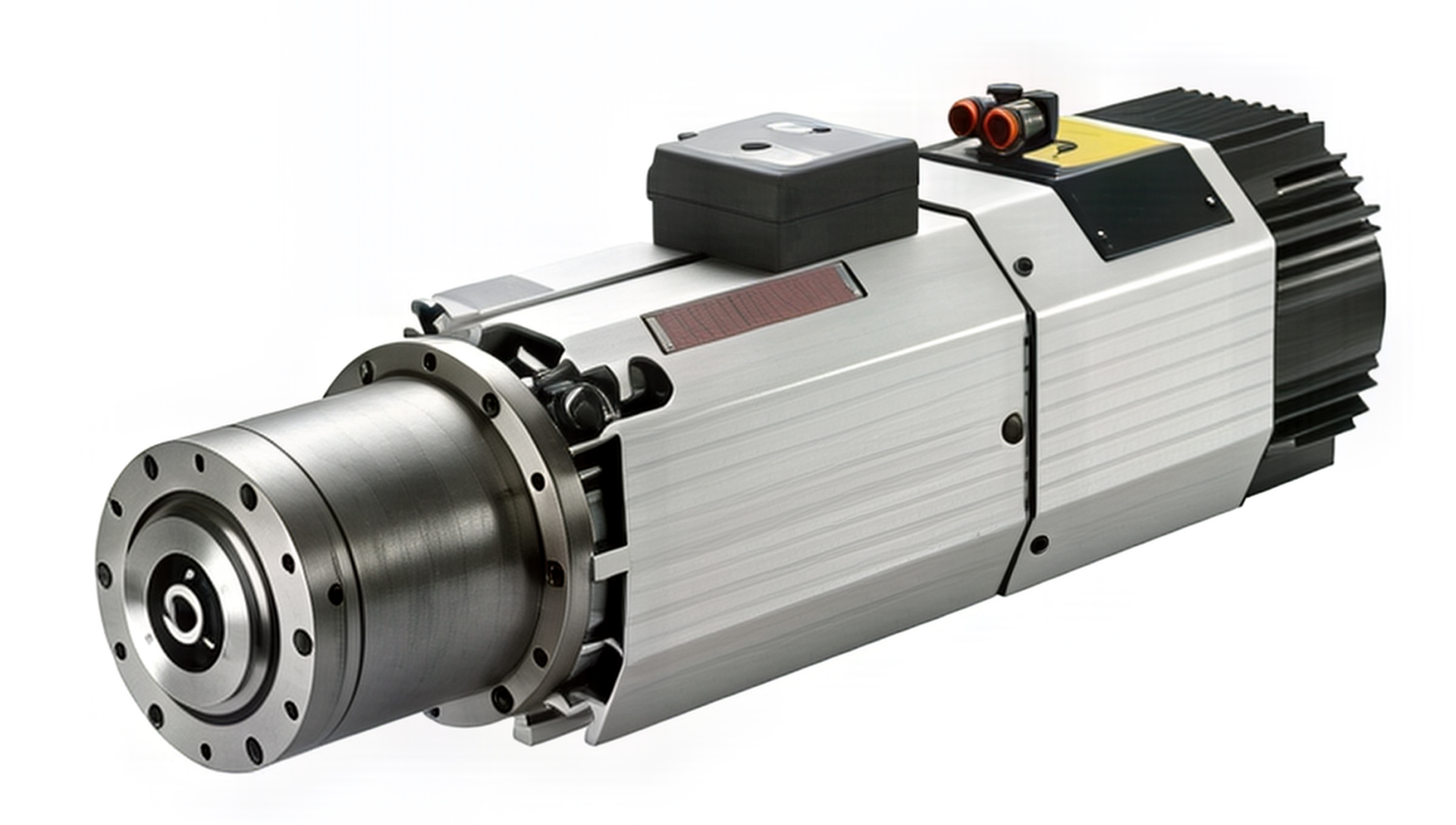

Двигатель шпинделя

Двигатель шпинделя HITECO HSK F63 мощностью 9 кВт (S1) с воздушным охлаждением поддерживает четырёхосевую обработку. Скорость вращения 12 000–24 000 об/мин, пневматическая блокировка и керамическая защита обеспечивают надёжность и высокое качество обработки.

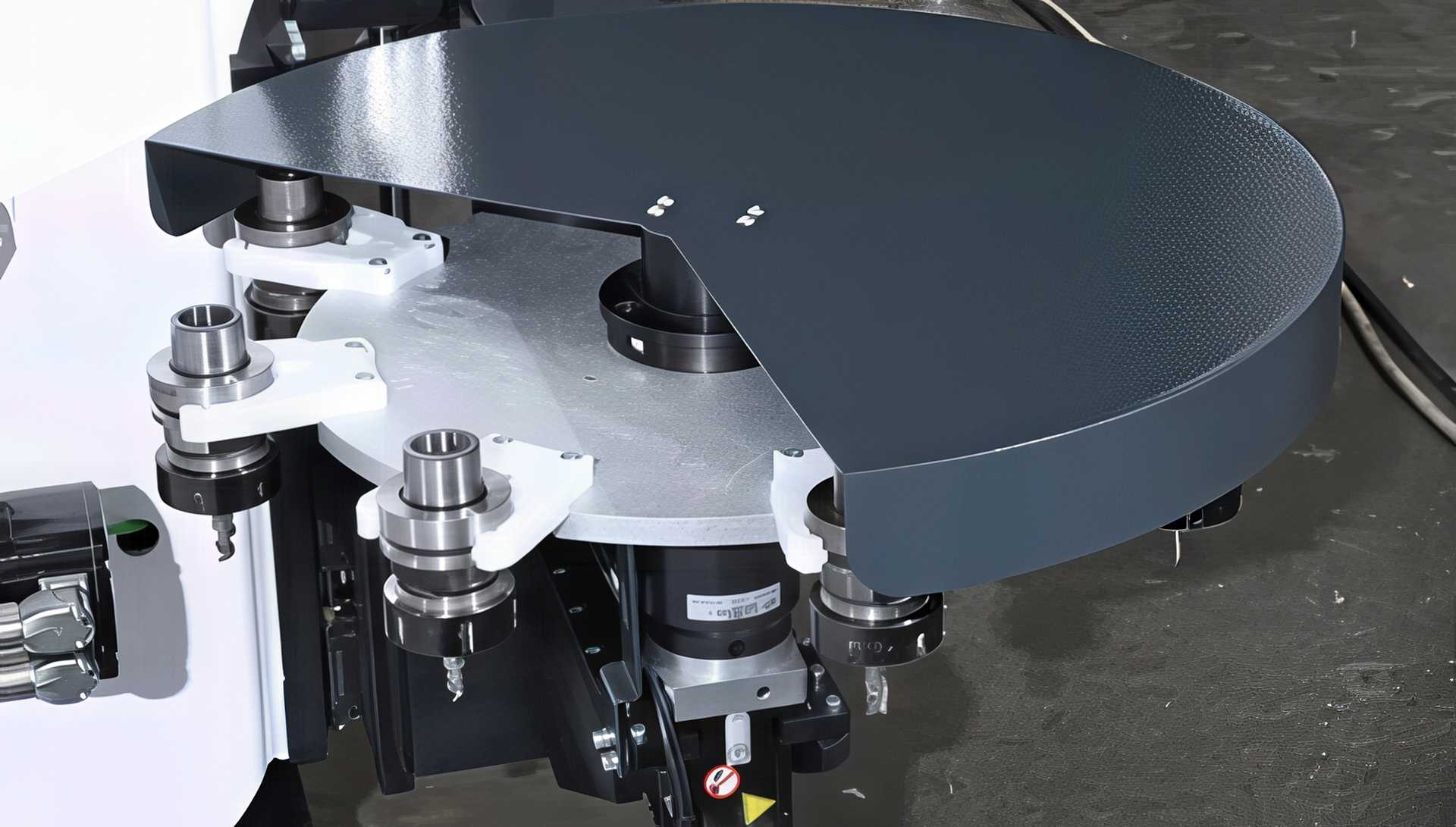

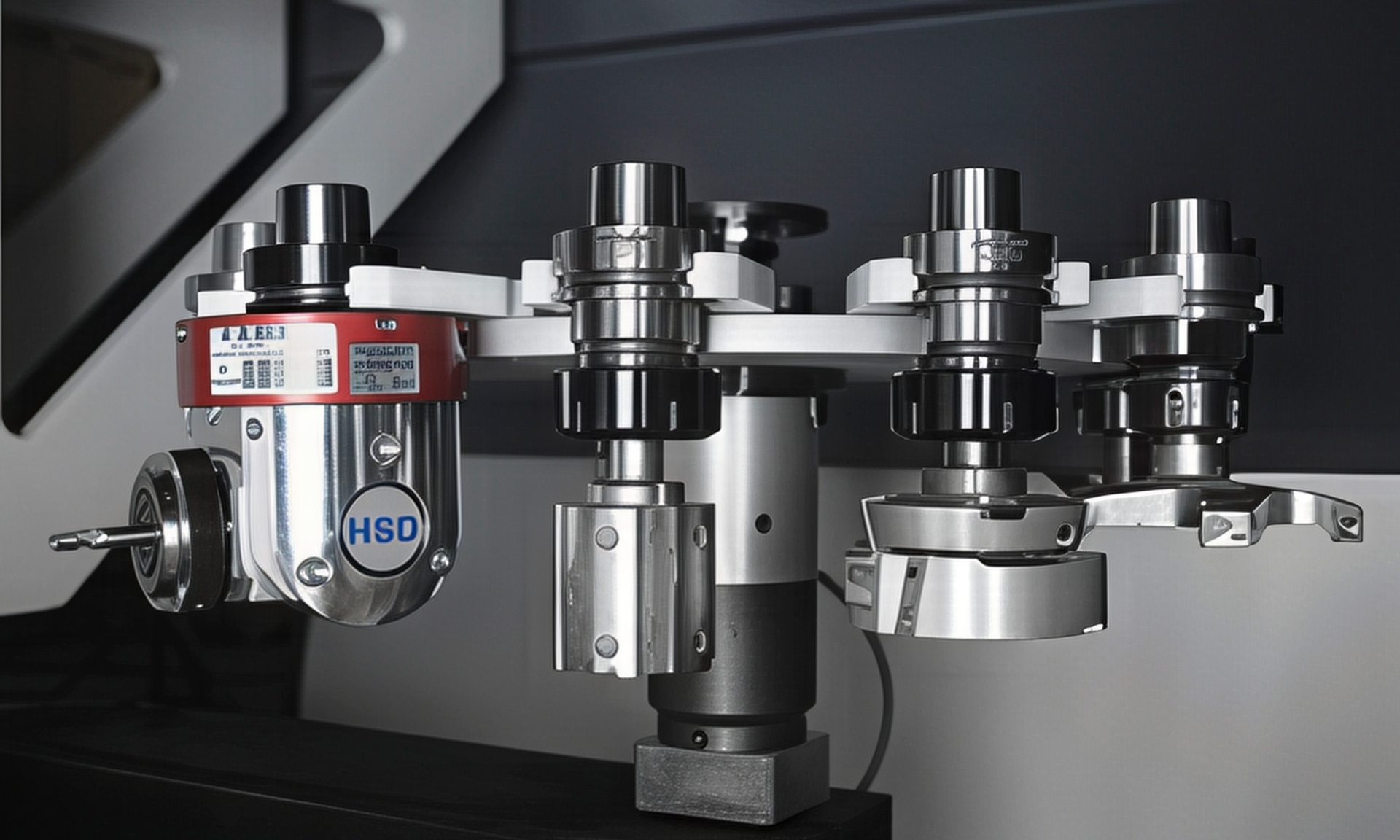

Блок смены инструмента

Блок смены инструмента включает поворотный магазин на 8 позиций, расположенный с правой стороны консоли, для быстрой смены инструмента. Поддерживает инструменты диаметром до 165 мм (вхолостую) и весом до 7 кг. Датчики контроля состояния инструмента обеспечивают точность и производительность.

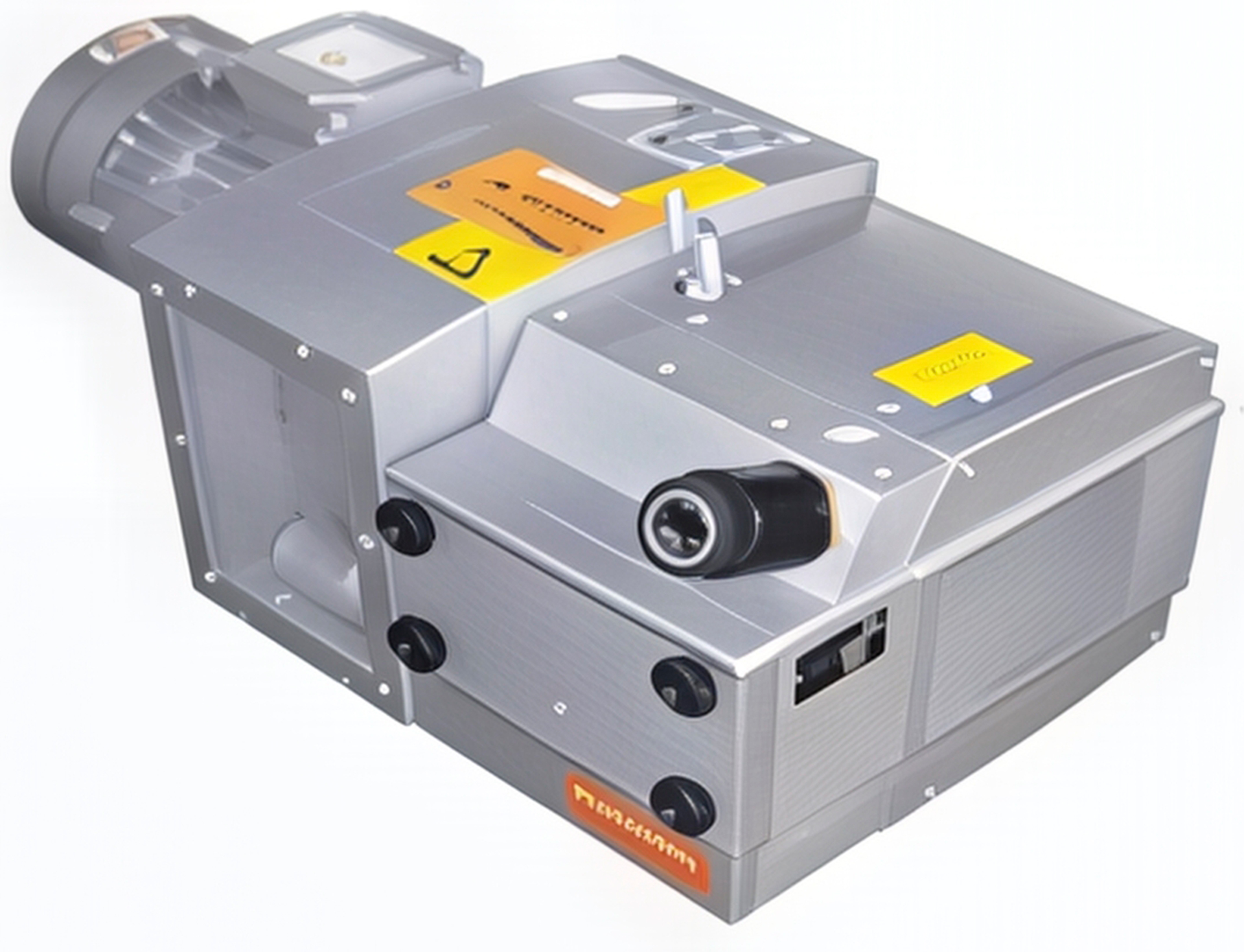

Вакуумный насос

Вакуумный насос Eurovac производительностью 100 м³/ч (4,8 л.с.) обеспечивает надёжную фиксацию заготовок при 100/200 мбар. Система воздушного охлаждения и низкие эксплуатационные расходы повышают эффективность.

Программа оптимизации Alphacam Core + xPositional

Программа оптимизации Alphacam Core + xPositional поддерживает 2D/3D/4D-обработку, импорт CAD-файлов, создание параметрических эскизов и оптимизацию раскроя. Модуль xPositional обеспечивает высокую точность обработки сложных деталей, включая поддержку сверлильного узла и дополнительных агрегатов.

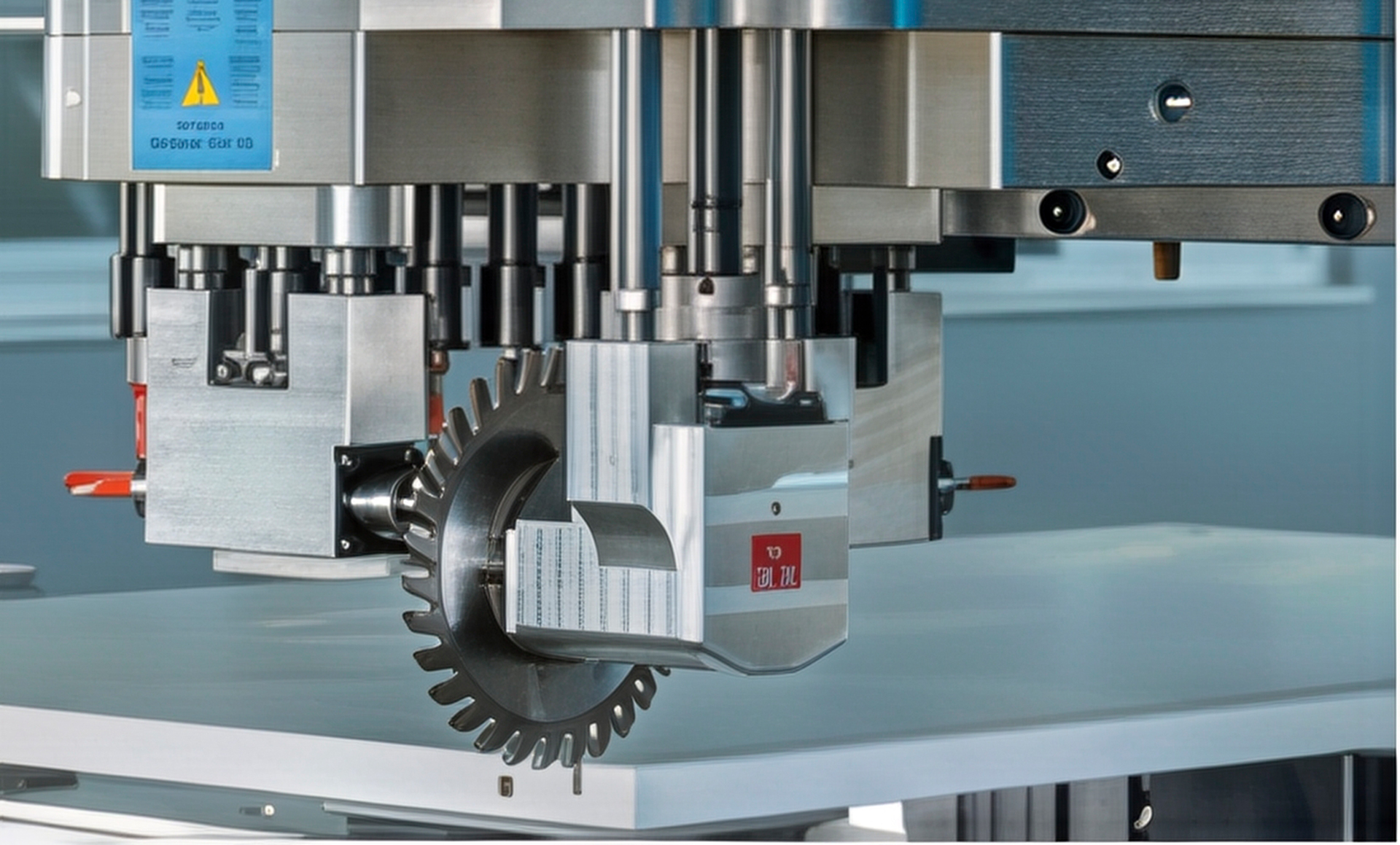

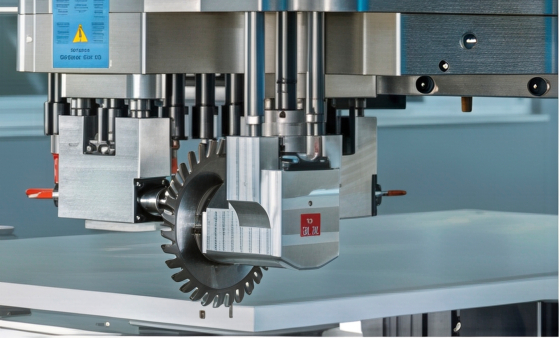

Сверлильный узел

Сверлильный узел HSD включает 10 вертикальных шпинделей (7 по X, 3 по Y), 6 горизонтальных (3x2) и пильный диск (120 мм). Скорость сверления до 6 000 об/мин (вертикальное) и 4 740 об/мин (горизонтальное) с системой воздушного охлаждения обеспечивает высокую эффективность.

Магазин для пильного диска

Магазин для пильного диска поддерживает диски диаметром до 120 мм. Датчики контроля состояния инструмента обеспечивают точность обработки.

Упаковочная система для транспортировки

Упаковочная система обеспечивает безопасную транспортировку станка, упрощая процессы погрузки и выгрузки.

Требования к помещению и пылеудалению

Для работы станка требуется бетонный пол толщиной 200 мм (C20/25). Система пылеудаления (патрубок Ø250 мм) требует производительности 5 000 м³/ч. Пневмосистема: компрессор 240 н/л (14,5 м³/ч) при 7 бар. Электропитание: 380 В, 3 фазы, 50 Гц, 40 кВт.

Главные преимущества обрабатывающего центра с ЧПУ AES VEGA PRO 1325

1. Четырёхосевая обработка – блок интерполяции по четвёртой оси позволяет выполнять сложную 3D- и 4D-обработку, включая криволинейные поверхности.
2. Высокая точность – шпиндель HITECO и серводвигатели обеспечивают превосходное качество обработки.
3. Производительность – рабочие скорости до 70 м/мин по X/Y и 20 м/мин по Z сокращают производственный цикл.
4. Автоматизация – системы OSAI и Alphacam упрощают программирование и управление.
5. Надёжность – прочная станина и автоматическая смазка минимизируют износ.
6. Экономичность – оптимизация раскроя и низкие эксплуатационные расходы повышают рентабельность.

Станок сочетает передовые технологии, высокую производительность и надёжность, что делает его оптимальным решением для мебельной, строительной и декоративной индустрии.

Обслуживание и сервисная поддержка

Фрезерный обрабатывающий центр с ЧПУ AES VEGA PRO 1325 рассчитан на интенсивную эксплуатацию. Прочная станина и автоматическая смазка обеспечивают долговечность. Обслуживание включает проверку шпинделя, серводвигателей и насоса. Производитель предоставляет монтаж, пусконаладку, обучение и техническую поддержку для минимизации простоев.

Экономическая эффективность и рентабельность

Покупка AES VEGA PRO 1325 оптимизирует производство благодаря высокой скорости, автоматизации и точности. Программа Alphacam Core + xPositional минимизирует отходы, а низкие эксплуатационные расходы ускоряют окупаемость.

Безопасность эксплуатации

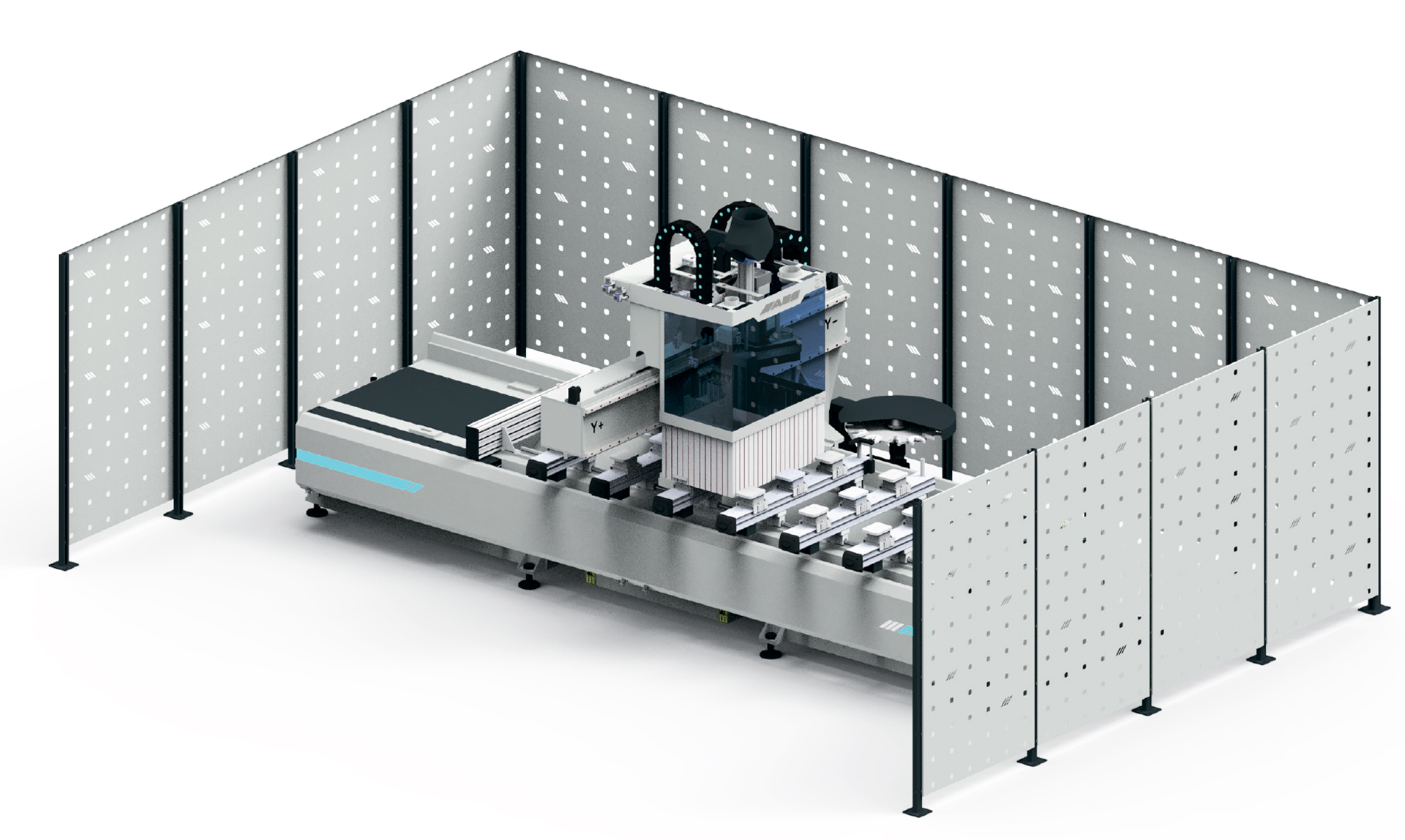

Фрезерный обрабатывающий центр с ЧПУ AES VEGA PRO 1325 оснащён защитным световым барьером, аварийными кнопками и кожухами. Пневматическая блокировка инструмента и система пылеудаления обеспечивают безопасность оператора.

Комплектация

• Шпиндель HITECO 9 кВт HSK F63 с воздушным охлаждением
• Поворотный магазин на 8 инструментов
• Вакуумный насос Eurovac 100 м³/ч
• Шесть консолей Schmalz (4 с подъемником, 2 без) с 18 вакуумными блоками (12 шт. 140 x 115 x 50 мм, 6 шт. 125 x 75 x 50 мм)
• Сверлильный узел HSD (10 вертикальных, 6 горизонтальных, пила 120 мм)
• Программа Alphacam Core + xPositional
• Набор держателей инструмента/цанг (8 шт.)
• Магазин для пильного диска (до 120 мм)
• Пульт управления (7 языков, включая русский)
• Защитный световой барьер
• Упаковочная система для транспортировки
