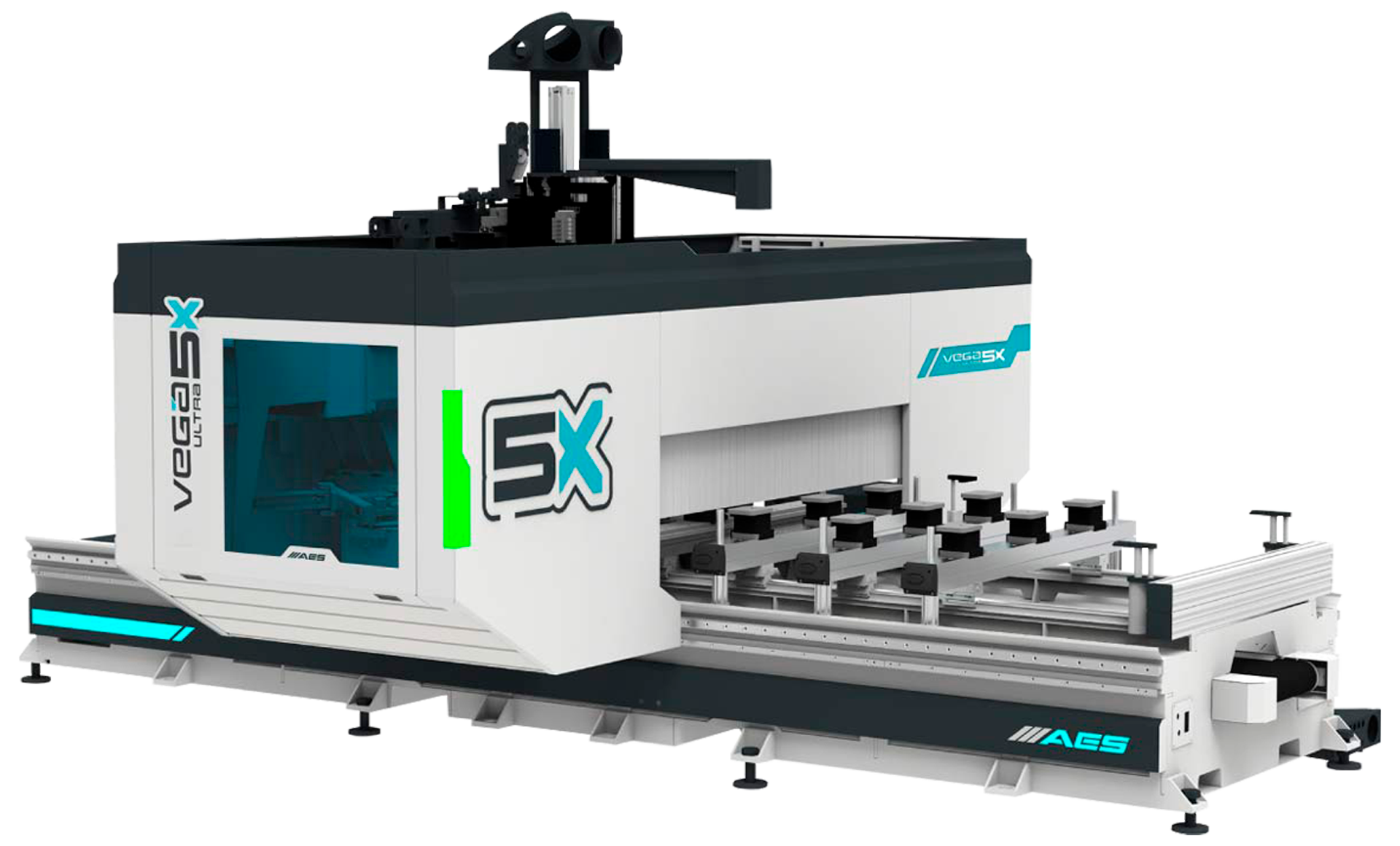

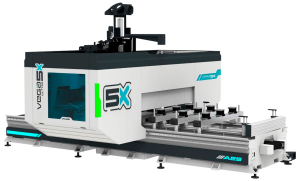

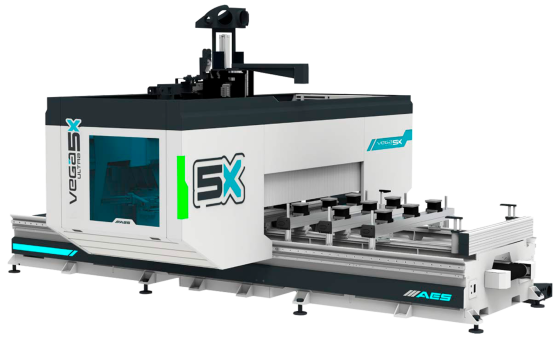

Фрезерный обрабатывающий центр с ЧПУ 5-осевой AES VEGA ULTRA 5X MT 1625

Назначение и область применения

Фрезерный обрабатывающий центр с ЧПУ AES VEGA ULTRA 5X MT 1625 разработан для высокоточной 5-осевой обработки листовых материалов, включая древесину, МДФ, ДСП, фанеру, пластики и композиты. Станок оптимизирован для производства плоской мебели, панелей, дверей и сложных 3D-деталей, требующих точной обработки. Он выполняет фрезерование, калибровку, угловую резку, вертикальное и горизонтальное сверление, а также нарезку пазов. Пятиосевая система (X, Y, Z, B, C) с интерполяцией по 4-й оси обеспечивает высокую гибкость для сложных пространственных операций, делая станок идеальным для серийного и индивидуального производства листовых заготовок.

Технические характеристики обрабатывающего центра

Детальное описание узлов обрабатывающего центра

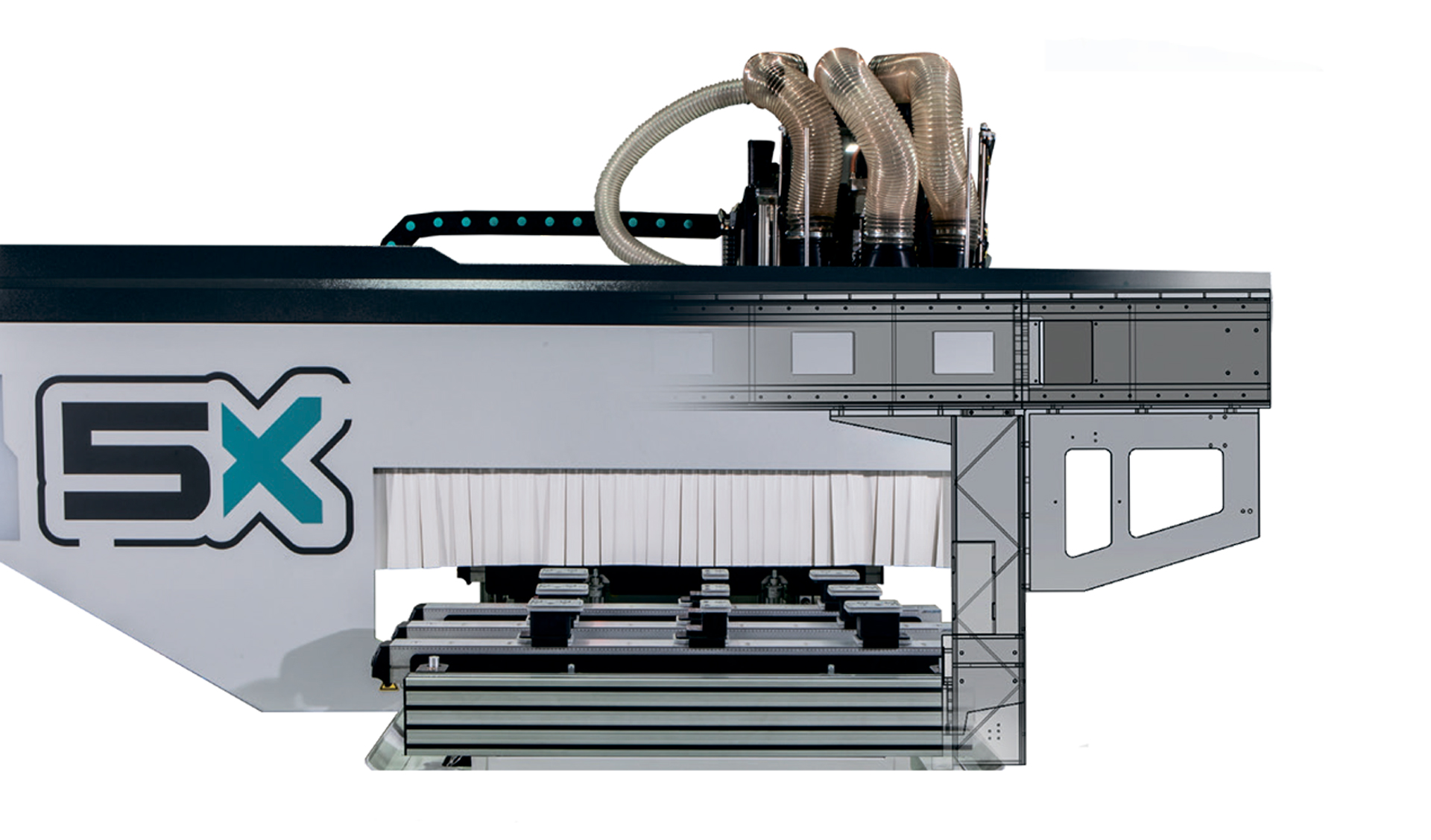

Конструкция станины

Конструкция станины изготовлена из высокопрочной стали с усиленными рёбрами жёсткости, прошедшей термическую обработку для устранения внутренних напряжений. Обработка на станке с ЧПУ за одну базировку и тестирование на лазерных стендах гарантируют высокую геометрическую точность, обеспечивая стабильность при обработке листовых материалов.

Рабочий стол

Рабочий стол представляет собой плоский алюминиевый стол с четырьмя вакуумными зонами, оптимизированный для фиксации листовых заготовок. Вакуумная система с насосом Becker (250 м³/ч) обеспечивает надёжное удержание панелей, минимизируя вибрации и упрощая позиционирование и выгрузку деталей.

Перемещение по осям

Перемещение по осям осуществляется через реечные передачи и шестерни с двумя бесщеточными серводвигателями (X1 и X2) для оси X. Скорости до 70 м/мин по осям X/Y, 20 м/мин по оси Z и угловые скорости осей B/C (120°/с) обеспечивают высокую производительность и точность при 5-осевой обработке.

Централизованная система смазки

Централизованная система смазки автоматически обслуживает 19 точек, снижая износ механических узлов и эксплуатационные расходы. Возможность ручной смазки через блок ЧПУ упрощает техническое обслуживание.

Автоматическая система измерения и привязки инструмента

Автоматическая система измерения и привязки инструмента позволяет измерять инструменты диаметром до 90 мм с автоматической записью данных в систему, обеспечивая точную настройку и минимизацию ошибок при обработке листовых заготовок.

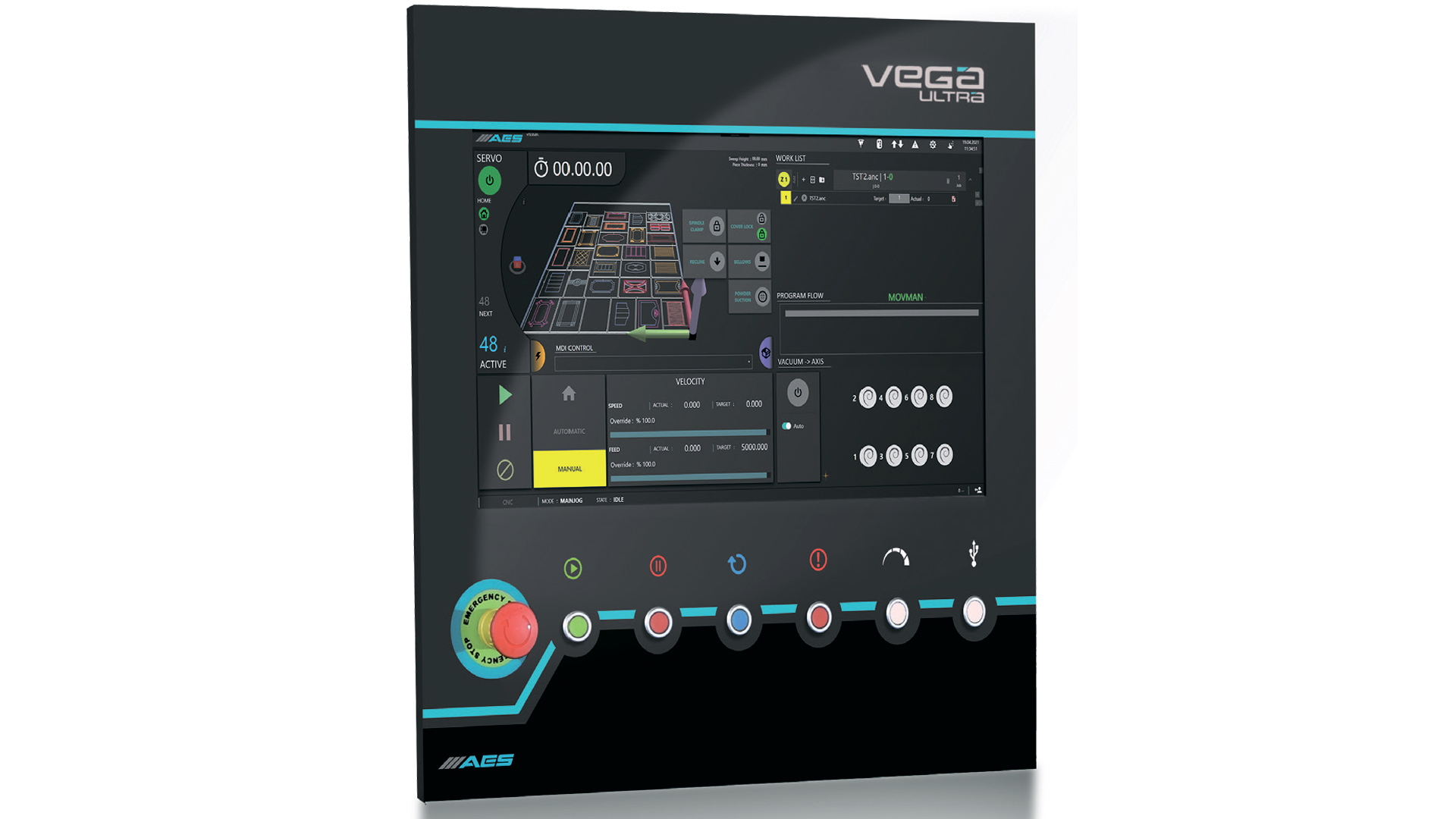

Система ЧПУ и управления

Система ЧПУ и управления оснащена контроллером OSAI на базе Windows с 21,5-дюймовым LCD-монитором, Ethernet и USB слотами, пультом управления и поддержкой G-кодов. Программное обеспечение Alphacam Core + xNesting + xPositional обеспечивает эффективный раскрой, моделирование обработки и удалённое подключение для технической поддержки.

Двигатель шпинделя

Двигатель шпинделя HITECO HSK F63 мощностью 8,5 кВт (S1) / 10 кВт (S6) с водяным охлаждением поддерживает 5-осевую интерполяцию (B: ±185°, C: ±320°). Скорость вращения 12 000–24 000 об/мин, пневматическая блокировка и керамическая защита обеспечивают высокую надёжность при обработке листовых материалов.

Сверлильный узел

Сверлильный узел Hiteco включает 10 вертикальных шпинделей (7 по X, 3 по Y), 6 горизонтальных (3x2) и пильный диск (120 мм). Скорость сверления до 6 000 об/мин (вертикальное) и 4 740 об/мин (горизонтальное) с воздушным охлаждением оптимизирована для обработки листовых заготовок.

Блок револьверной смены инструмента

Блок револьверной смены инструмента на 12 позиций, расположенный с правой стороны портала, поддерживает инструменты диаметром до 165 мм и весом до 7 кг. Датчики контроля состояния инструмента обеспечивают быструю и точную смену для работы с листовыми материалами.

Вакуумный насос

Вакуумный насос Becker производительностью 250 м³/ч с четырьмя зонами фиксации обеспечивает мощный захват листовых заготовок при 100/200 мбар. Воздушное охлаждение и низкие эксплуатационные расходы повышают эффективность.

Программа оптимизации Alphacam Core + xNesting + xPositional

Программа оптимизации Alphacam Core + xNesting + xPositional разработана для эффективного раскроя листовых материалов, минимизации отходов и поддержки 2D/3D/5D-обработки. Модули xNesting и xPositional обеспечивают точное вложение и обработку сложных деталей. Альтернативно доступна программа DDX Easywood Premium.

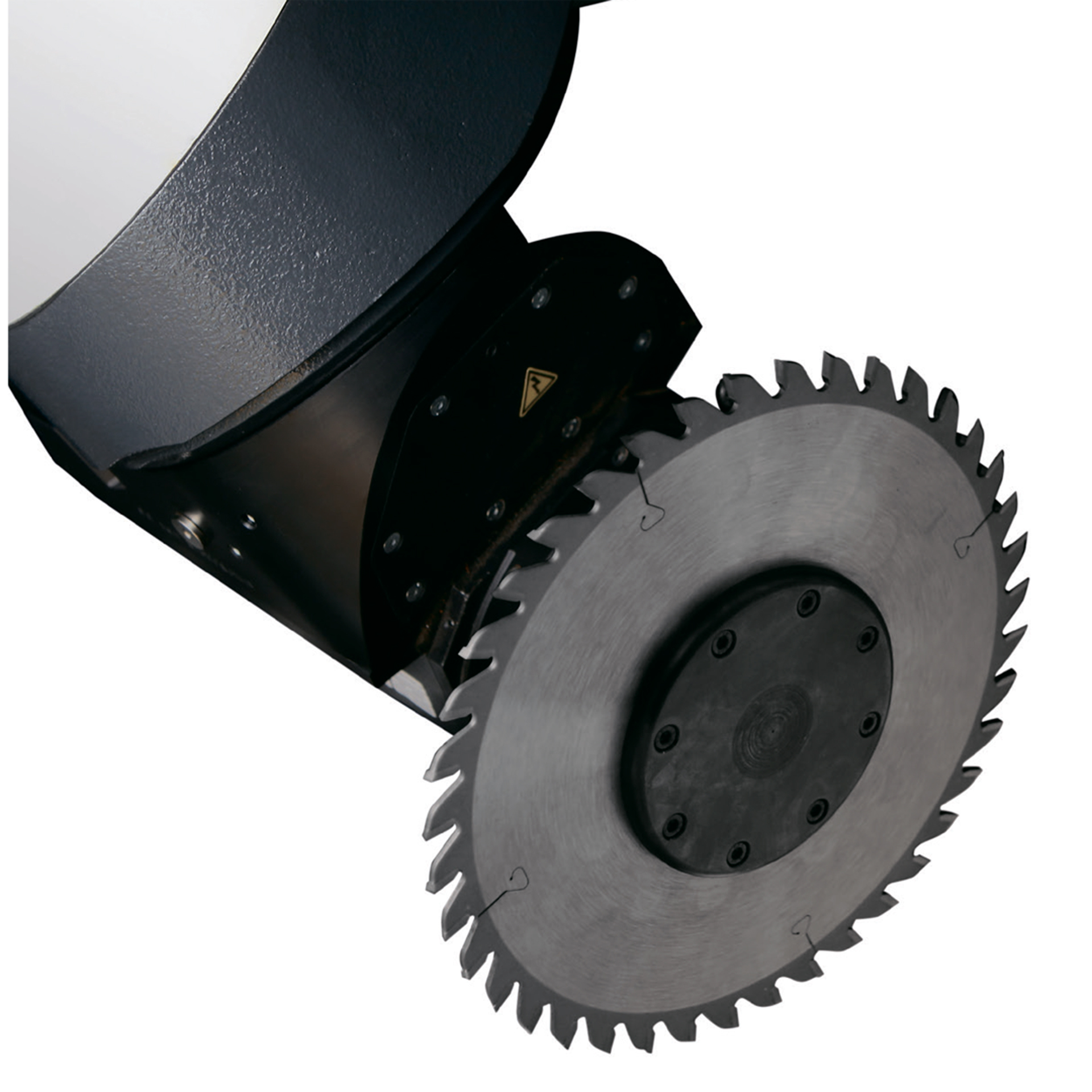

Магазин для пильного диска

Магазин для пильного диска поддерживает диски диаметром до 120 мм с датчиками контроля состояния, обеспечивая точную нарезку пазов на листовых заготовках.

Чиллер для водяного охлаждения

Чиллер для водяного охлаждения поддерживает стабильную работу шпинделя, предотвращая перегрев при интенсивной эксплуатации.

Упаковочная система для транспортировки

Упаковочная система обеспечивает безопасную транспортировку станка, упрощая логистику и установку на производственной площадке.

Требования к помещению и пылеудалению

Для работы станка требуется бетонный пол толщиной 200 мм (C20/25). Система пылеудаления (патрубок Ø250 мм) требует производительности 5 000 м³/ч (6 500 м³/ч с боковой мельницей). Пневмосистема: компрессор 240 н/л (14,5 м³/ч) при 7 бар. Электропитание: 380 В, 3 фазы, 50/60 Гц.

Главные преимущества обрабатывающего центра с ЧПУ AES VEGA ULTRA 5X MT 1625

1. Гибкость 5-осевой обработки – идеально для сложных 3D-операций и обработки листовых материалов.
2. Высокая точность – 5-осевой шпиндель и серводвигатели обеспечивают прецизионную обработку.
3. Производительность – скорости до 70 м/мин ускоряют производственный цикл.
4. Автоматизация – OSAI и Alphacam с модулями xNesting и xPositional упрощают раскрой и программирование.
5. Надёжность – прочная станина и автоматическая смазка минимизируют износ.
6. Экономичность – оптимизация раскроя и мощная вакуумная система снижают отходы и эксплуатационные расходы.

Станок сочетает высокую производительность, точность и автоматизацию, что делает его идеальным решением для мебельной, дверной и строительной индустрии при работе с листовыми материалами.

Обслуживание и сервисная поддержка

Фрезерный обрабатывающий центр с ЧПУ AES VEGA ULTRA 5X MT 1625 рассчитан на интенсивную эксплуатацию. Прочная станина и автоматическая смазка обеспечивают долговечность. Регулярное обслуживание включает проверку шпинделя, серводвигателей и вакуумной системы. Производитель предоставляет услуги монтажа, пусконаладки и обучения персонала.

Экономическая эффективность и рентабельность

Покупка AES VEGA ULTRA 5X MT 1625 повышает эффективность производства благодаря высокой скорости, точности и автоматизации. Программное обеспечение Alphacam минимизирует отходы, а низкие эксплуатационные расходы вакуумной системы ускоряют окупаемость.

Безопасность эксплуатации

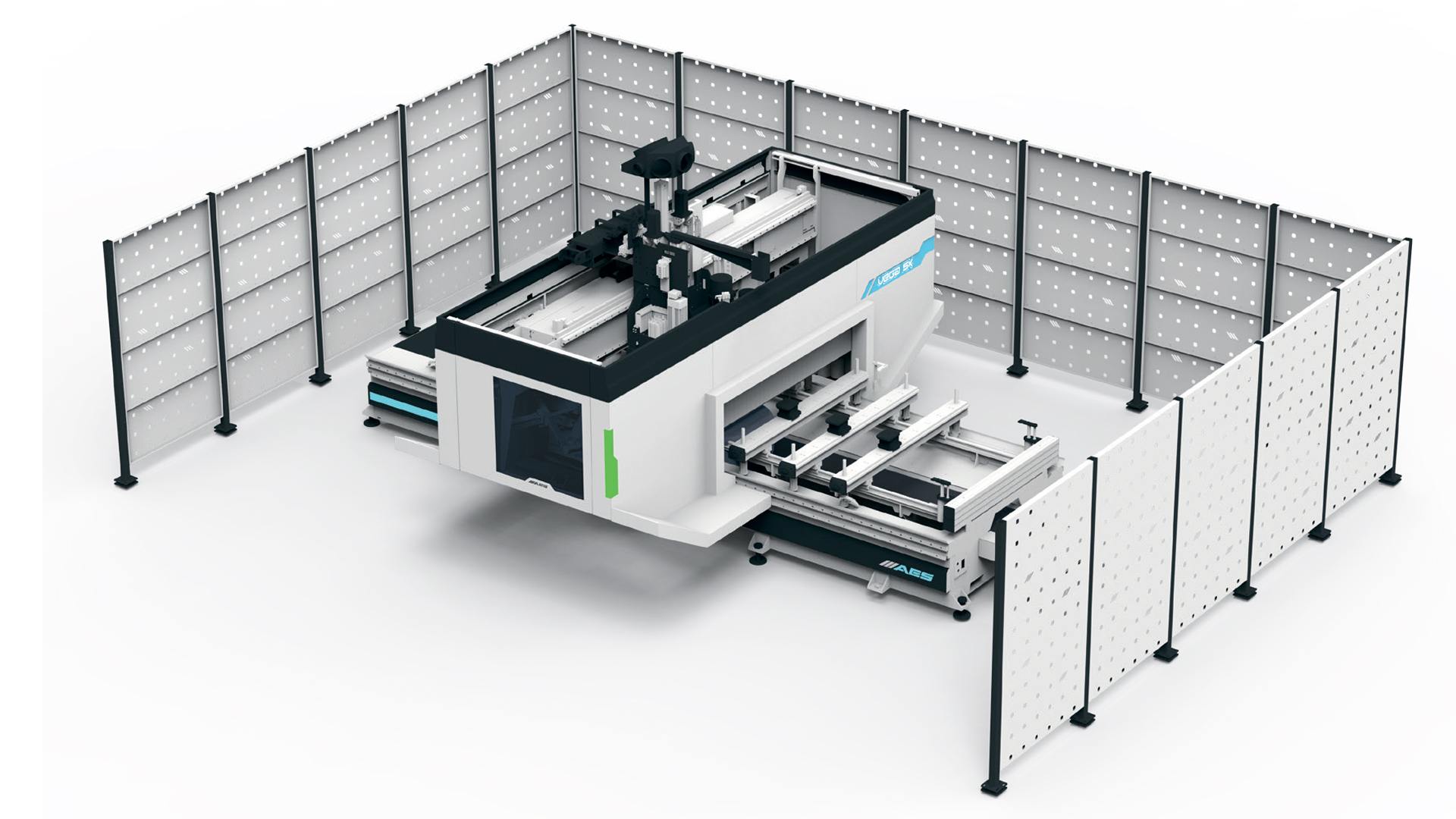

Фрезерный обрабатывающий центр с ЧПУ AES VEGA ULTRA 5X MT 1625 оснащён защитными кожухами, световым барьером и аварийными кнопками. Система пылеудаления и пневматическая блокировка инструмента обеспечивают безопасность оператора.

Комплектация

• Шпиндель HITECO 8,5/10 кВт HSK F63 с водяным охлаждением (B: ±185°, C: ±320°)
• Револьверный магазин на 12 инструментов
• Вакуумный насос Becker 250 м³/ч (4 зоны)
• Плоский алюминиевый рабочий стол
• Сверлильный узел Hiteco (10 вертикальных, 6 горизонтальных, пила 120 мм)
• Программа Alphacam Core + xNesting + xPositional (или DDX Easywood Premium)
• Комплект держателей инструмента/цанг (8 шт., ER40: Ø10, Ø12, Ø20 мм)
• Магазин для пильного диска (до 120 мм)
• Пульт управления (7 языков, включая русский)
• Защитный световой барьер
• Чиллер для водяного охлаждения
• Упаковочная система для транспортировки
