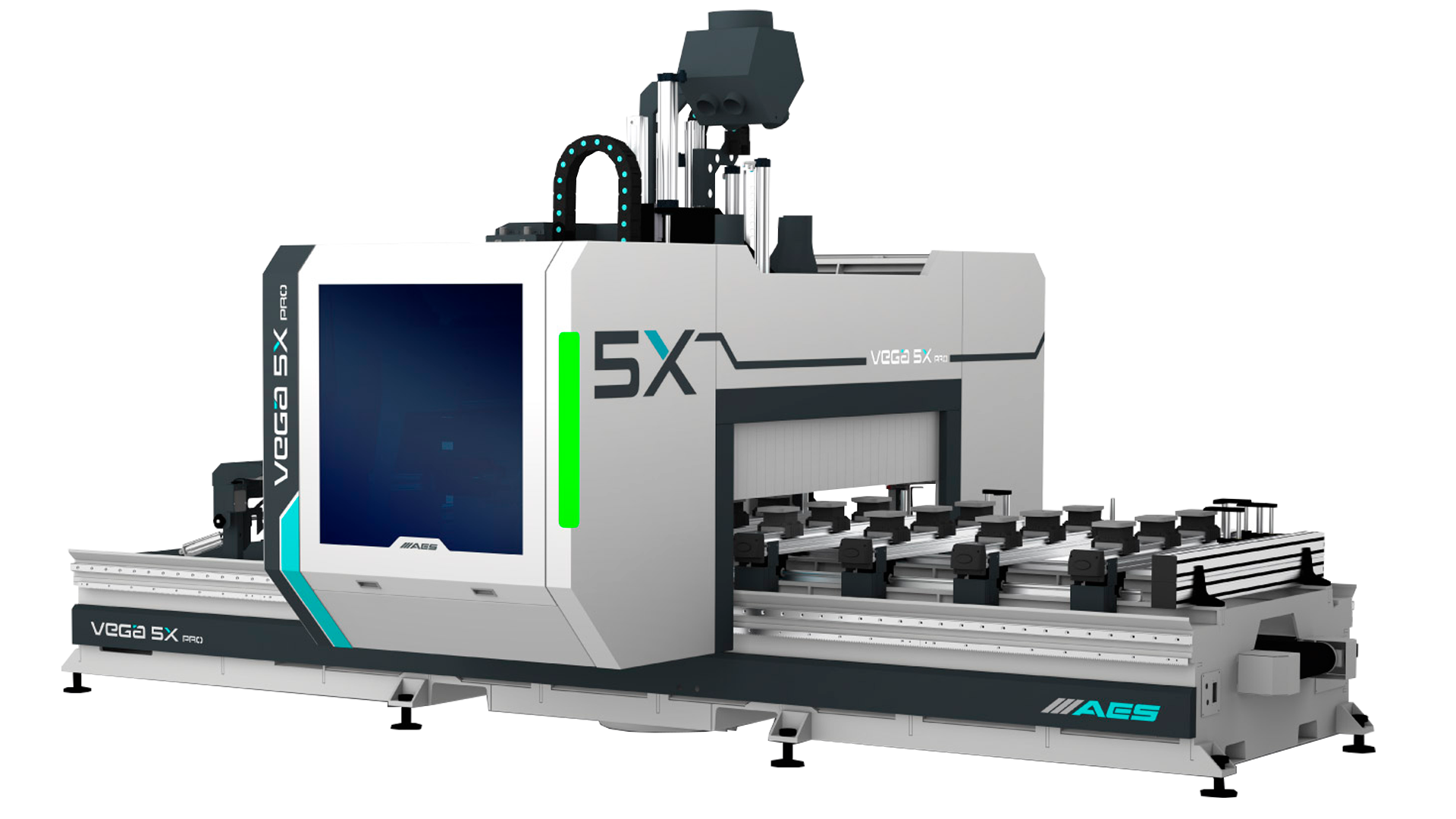

Фрезерный обрабатывающий центр с ЧПУ 5-осевой AES VEGA 5X PRO 1325

Турция

Мощность энергопотребления станка 40
Бренд AES
Бренд шпинделя HITECO
Тип цангового патрона HSK F63

Все характеристики

8 474 169,30 ₽

9 020 889,90 ₽

от 243 240 ₽/мес в лизинг Аванс: 10%
Срок договора: 36 мес.

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Пуско-наладка под ключ
Гарантия 12 месяцев
Наличие на складе

Описание Характеристики

Назначение и область применения

Фрезерный обрабатывающий центр с ЧПУ 5-осевой AES VEGA 5X PRO 1325 предназначен для высокоточной обработки древесины, плитных материалов, пластиков и композитов в мебельном производстве, изготовлении дверей, окон и модельной оснастки. Станок выполняет фрезерование, 3D-обработку, угловую резку, вертикально-горизонтальное сверление и нарезку пазов. Пятиосевой шпиндель и современное ПО позволяют выполнять сложные задачи с высокой скоростью и точностью, делая станок подходящим для серийного и индивидуального производства.

Технические характеристики обрабатывающего центра

Характеристика	Значение
Область обработки (X x Y x Z)	2 500 x 1 300 x 485 мм
Материал обработки	Древесина (массив, МДФ, ДСП, фанера), пластики, композиты
Тип привода	Бесщеточные серводвигатели
Направляющие	Реечные передачи и шестерни
Макс. скорость холостого хода, м/мин	X/Y – 70, Z – 20
Рабочая скорость, м/мин	A/C – 120°/с
Мощность шпинделя, кВт	8,5 (S1) / 10 (S6)
Скорость вращения шпинделя, об/мин	12 000 – 24 000
Общая мощность, кВт	40
Вес, кг	3 500
Система управления	OSAI с промышленным контроллером, Windows, Alphacam Core + xPositional

Детальное описание узлов обрабатывающего центра

Конструкция станины

Конструкция станины выполнена из высокопрочной стали с ребрами жесткости, прошедшей снятие внутренних напряжений. Механическая обработка на станке с ЧПУ за одну базировку и тестирование на лазерных стендах гарантируют точность и линейность поверхностей для установки рабочих узлов.

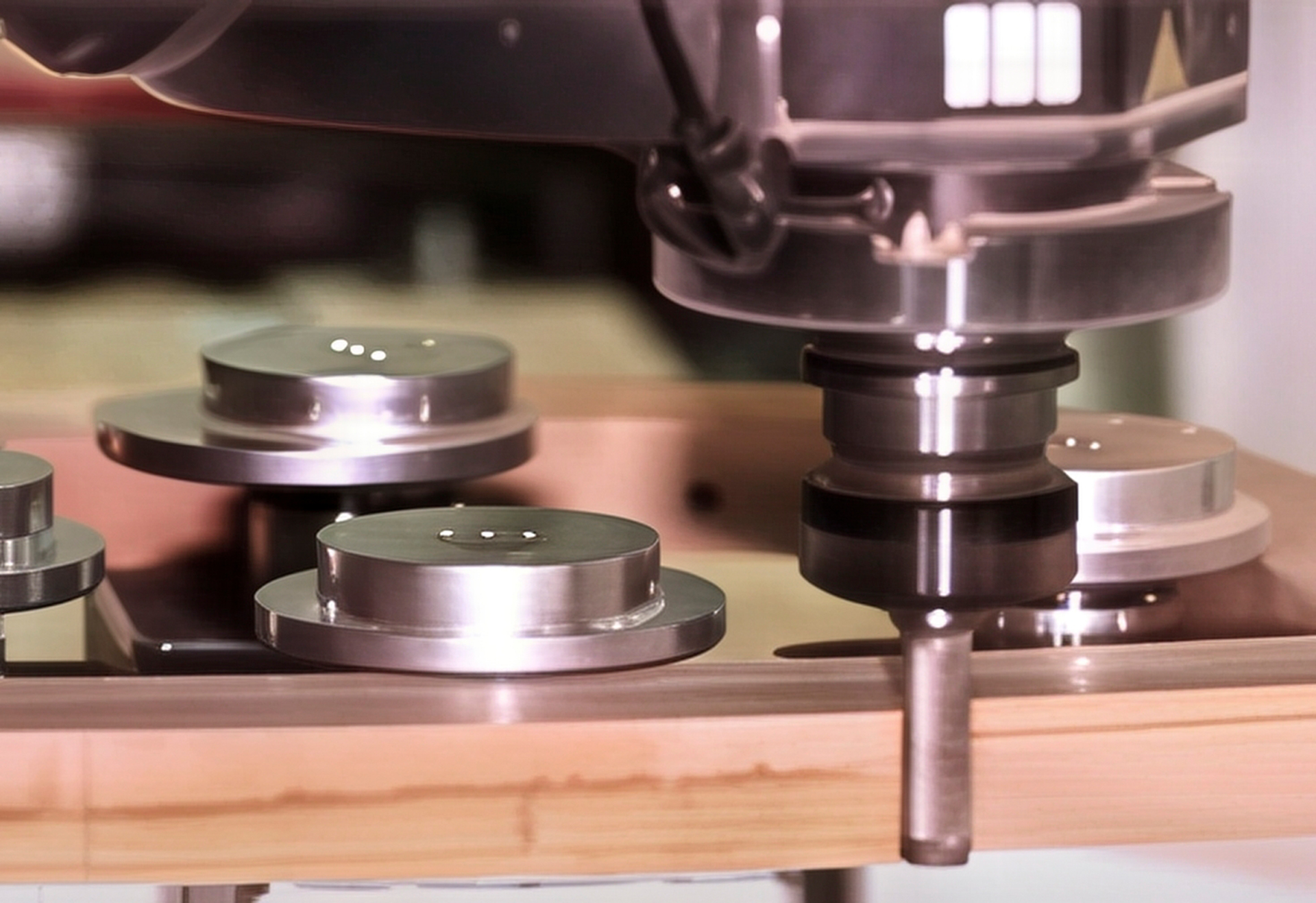

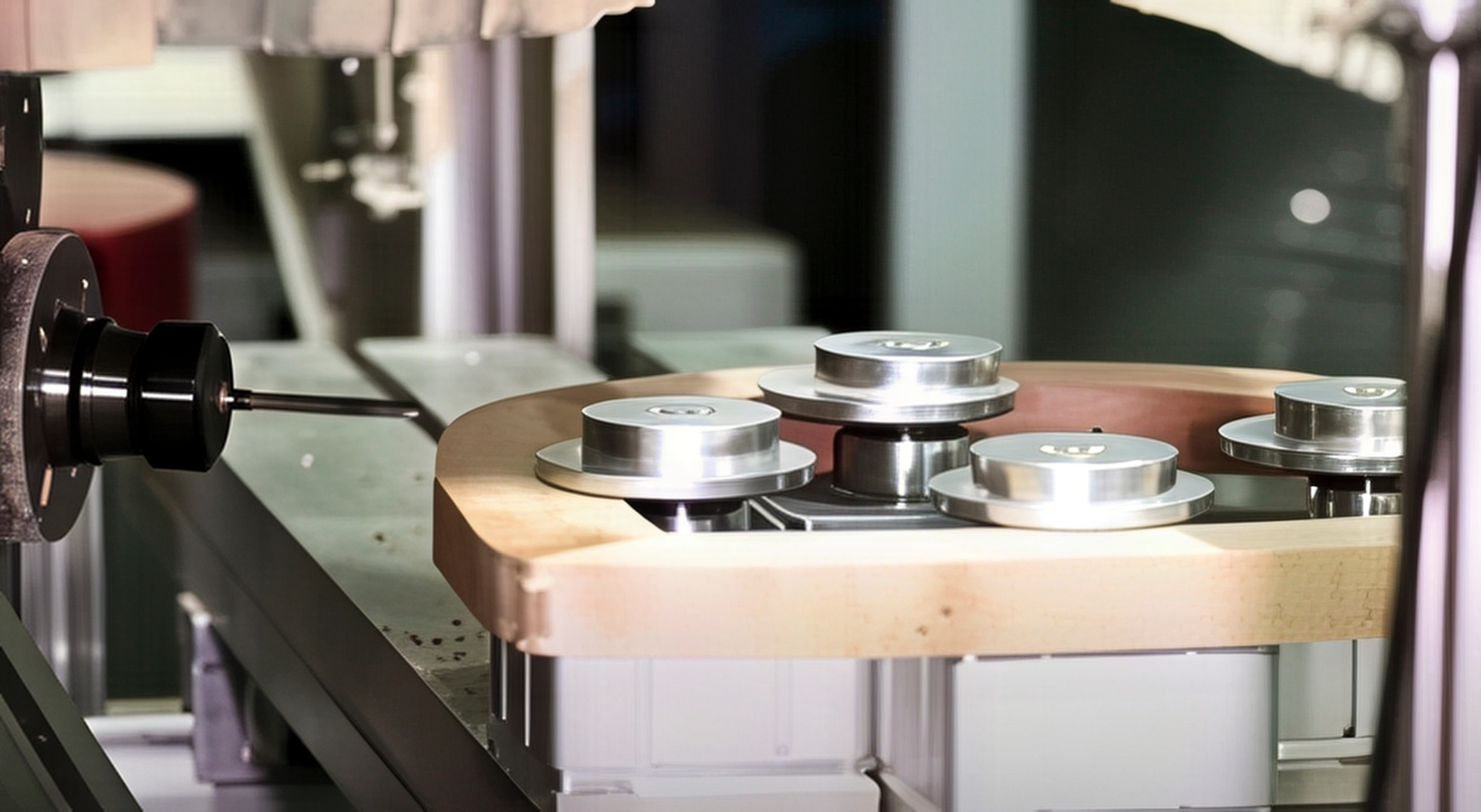

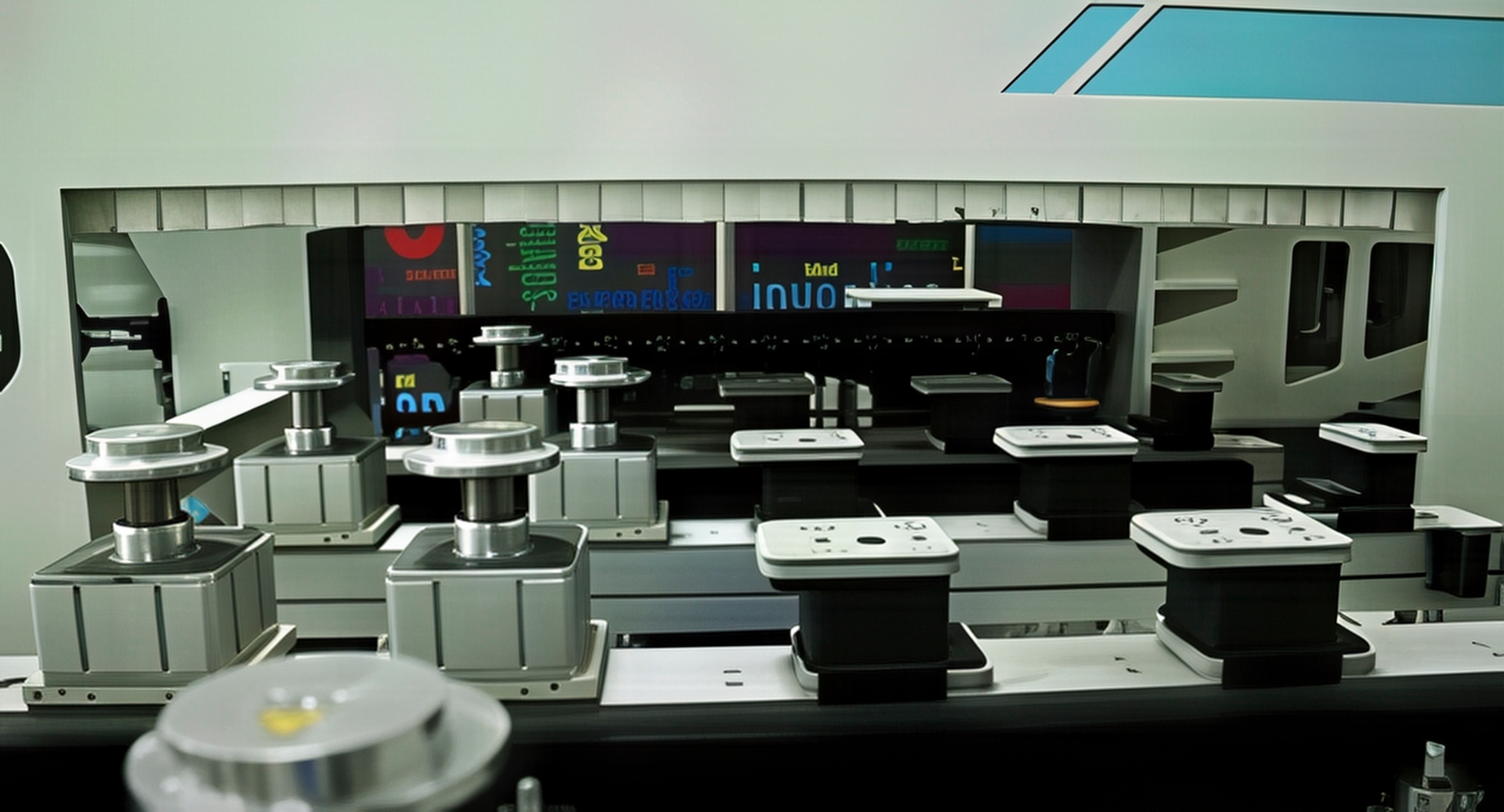

Рабочий стол

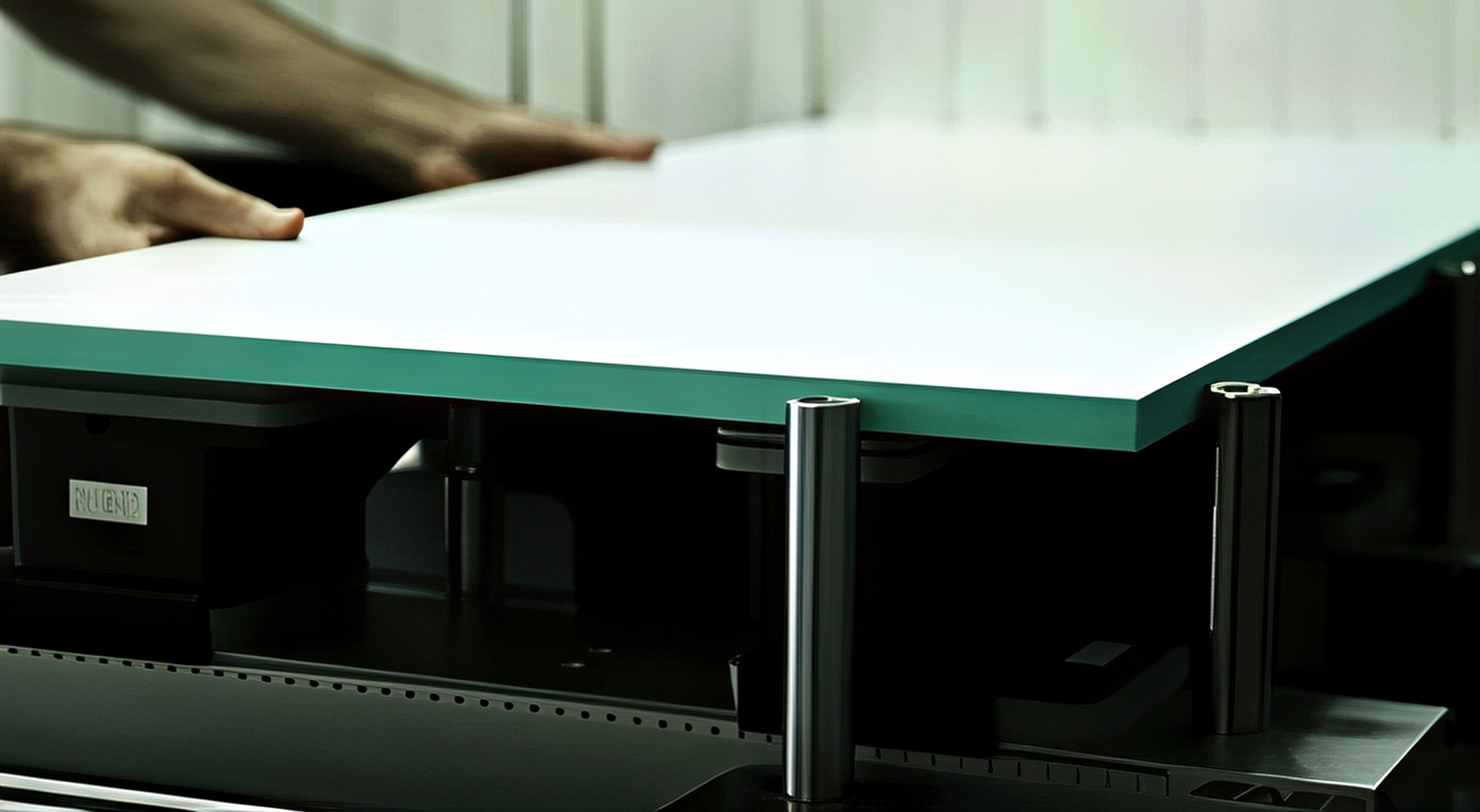

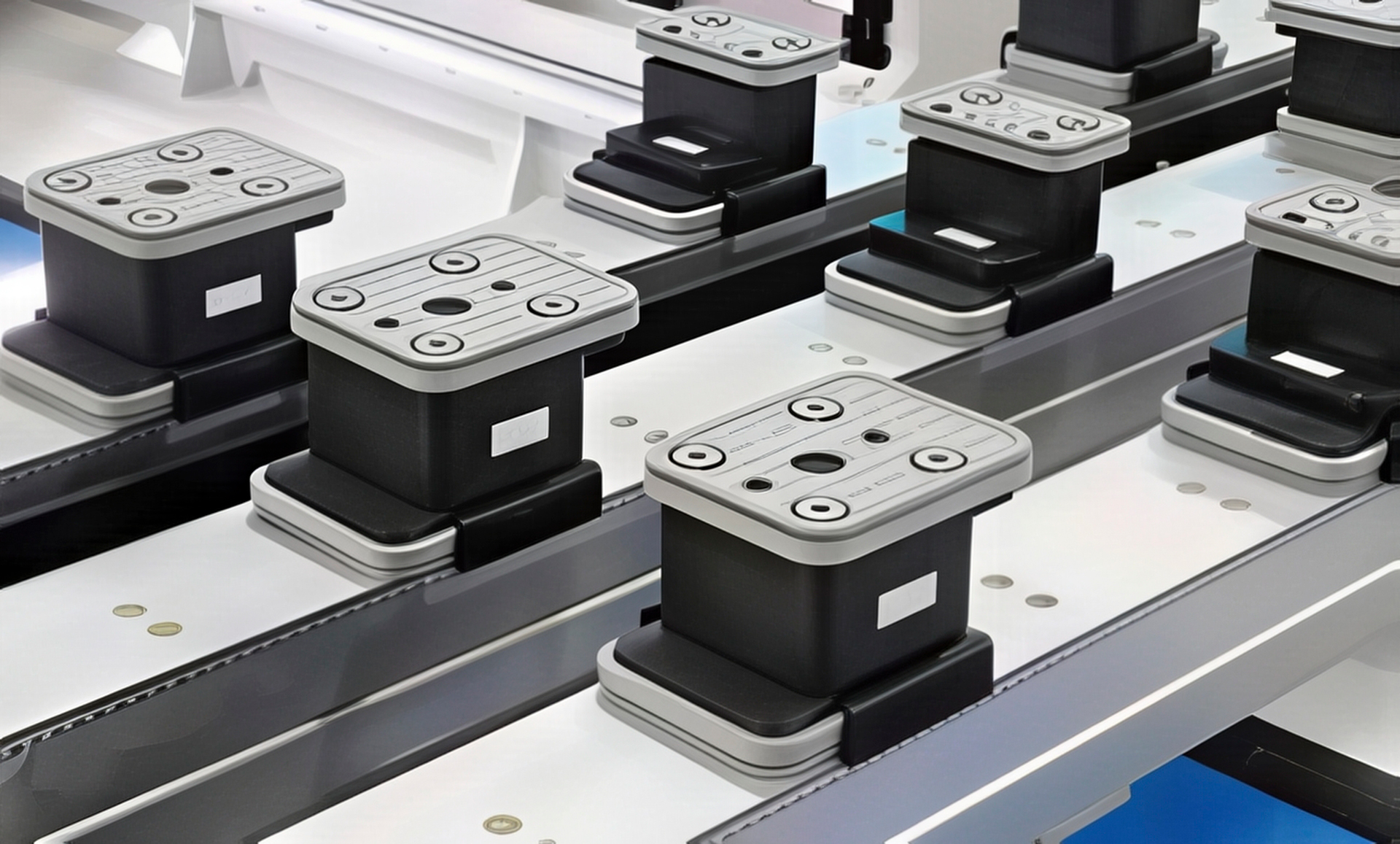

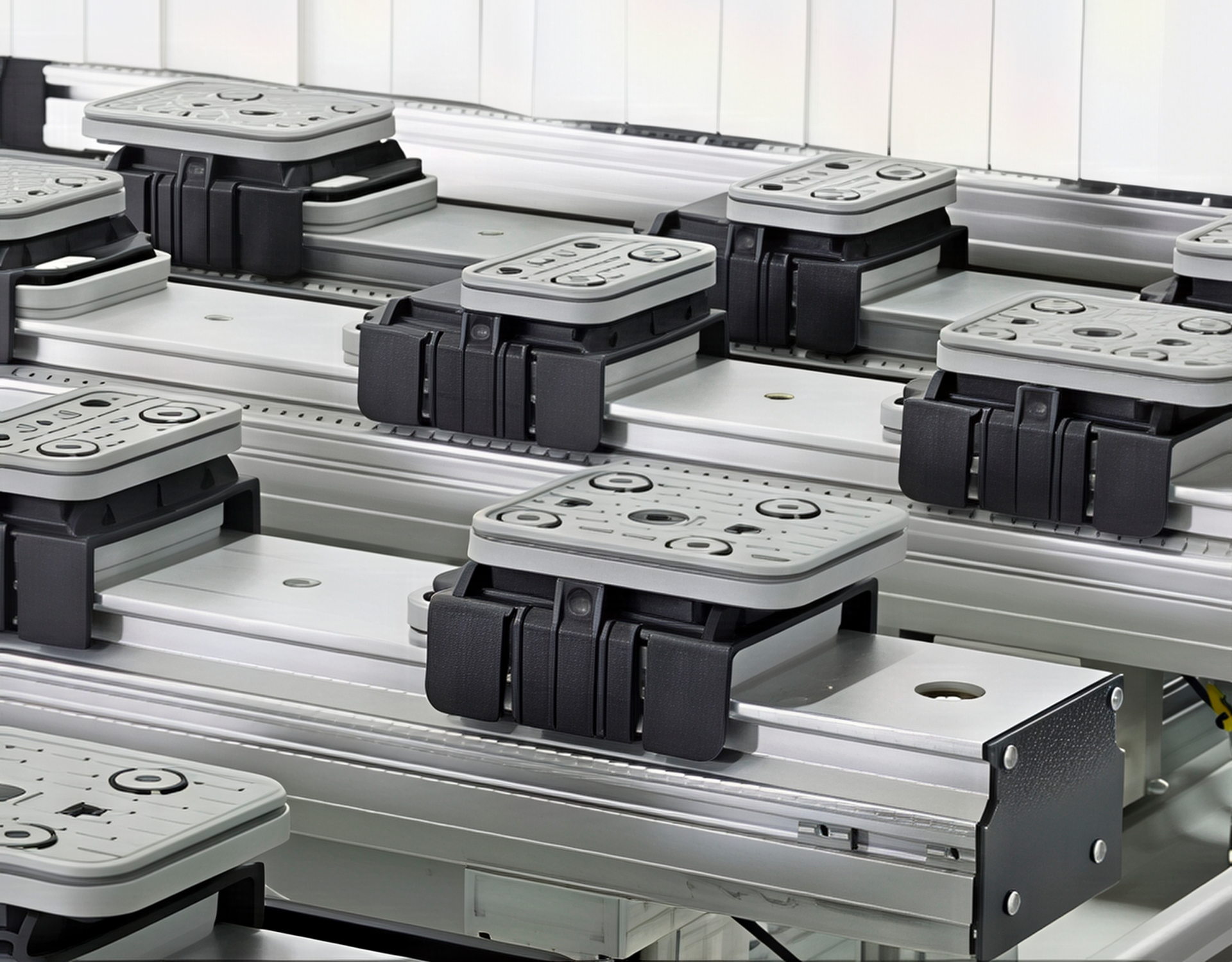

Рабочий стол включает шесть вакуумных консолей Schmalz (1300 x 85 мм) с однопоршневыми присосками. Каждая консоль оснащена тремя вакуумными блоками (140 x 115 x 85 мм и 125 x 75 x 85 мм). Нулевые упоры обеспечивают точное базирование, а разгрузочные поршни упрощают выгрузку деталей. Опционально доступен вакуумный зажим 170 x 135 x 85 мм с диапазоном сжатия 15–85 мм и одноконтурной пневматической системой.

Перемещение по осям

Перемещение по осям осуществляется через реечные передачи и шестерни с бесщеточными серводвигателями. Скорости до 70 м/мин по осям X/Y, 20 м/мин по оси Z и угловые скорости осей A/C (120°/с) обеспечивают высокую производительность и точность.

Централизованная система смазки

Централизованная система смазки автоматически обслуживает 19 точек, продлевая срок службы узлов. Поддерживает ручное управление через блок ЧПУ, минимизируя затраты на обслуживание.

Автоматическая система измерения и привязки инструмента

Автоматическая система измерения и привязки инструмента измеряет инструменты диаметром до 90 мм, записывая данные в систему для точной настройки и минимизации ошибок.

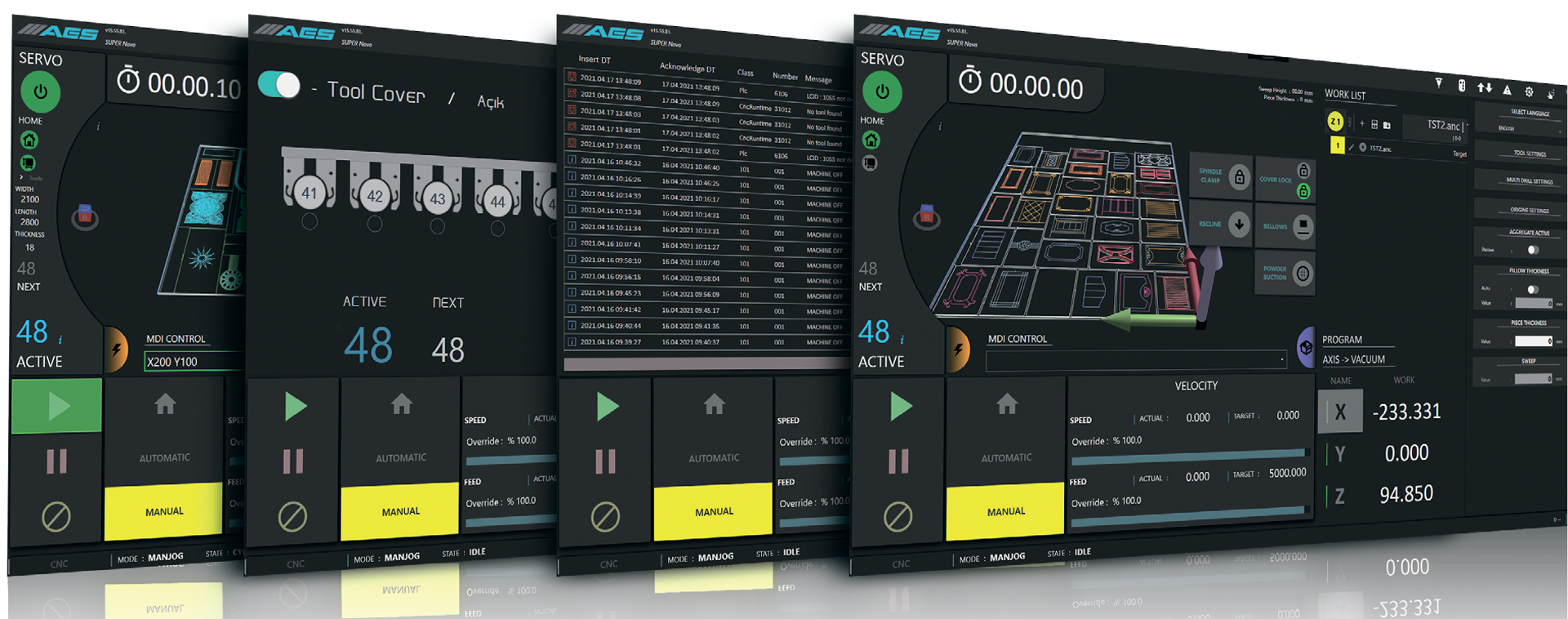

Система ЧПУ и управления

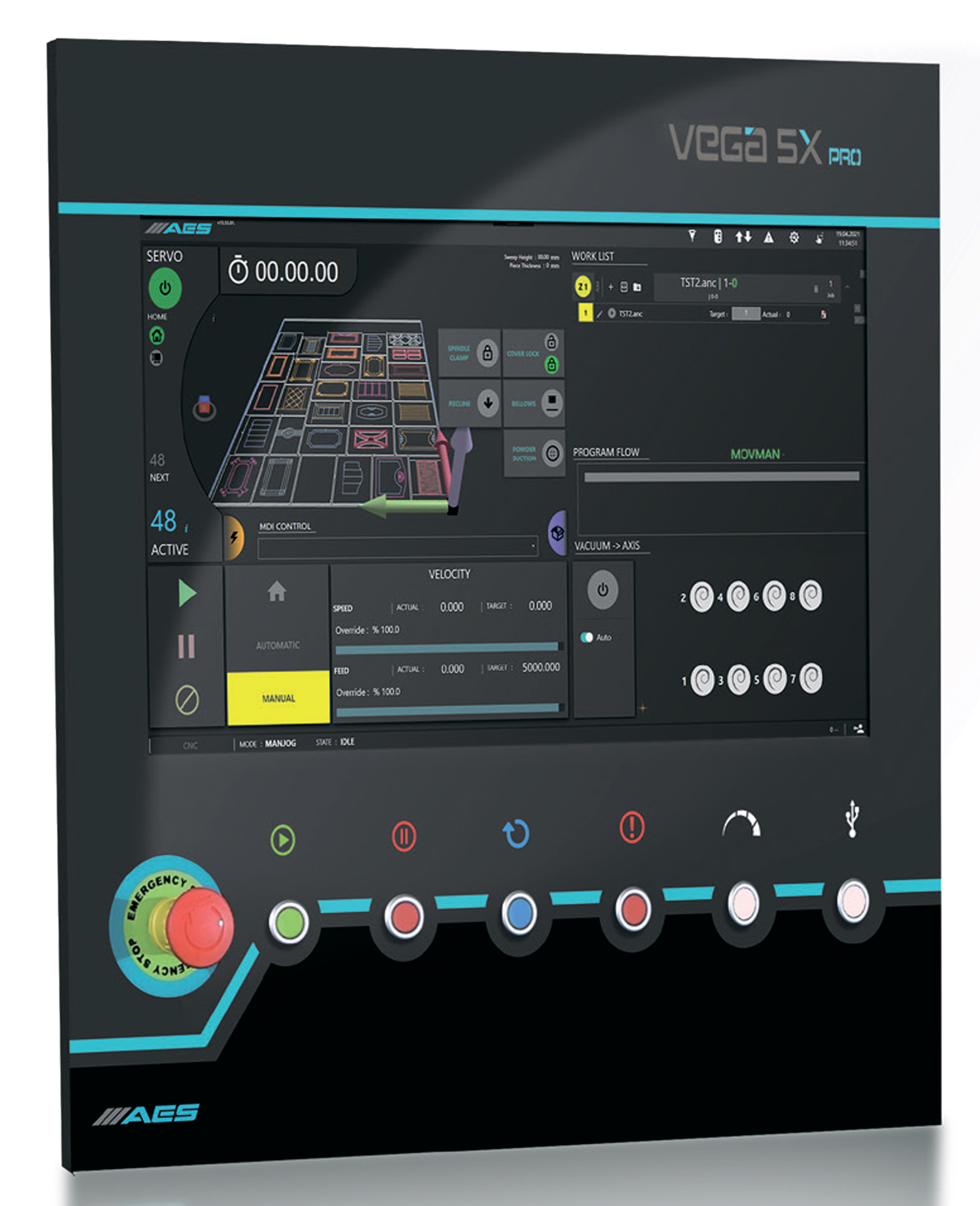

Система ЧПУ и управления оснащена контроллером OSAI на базе Windows с 21,5-дюймовым LCD-монитором, Ethernet и USB слотами, пультом управления и поддержкой G-кодов. Интерфейс позволяет создавать программы, моделировать обработку и подключаться удаленно для поддержки.

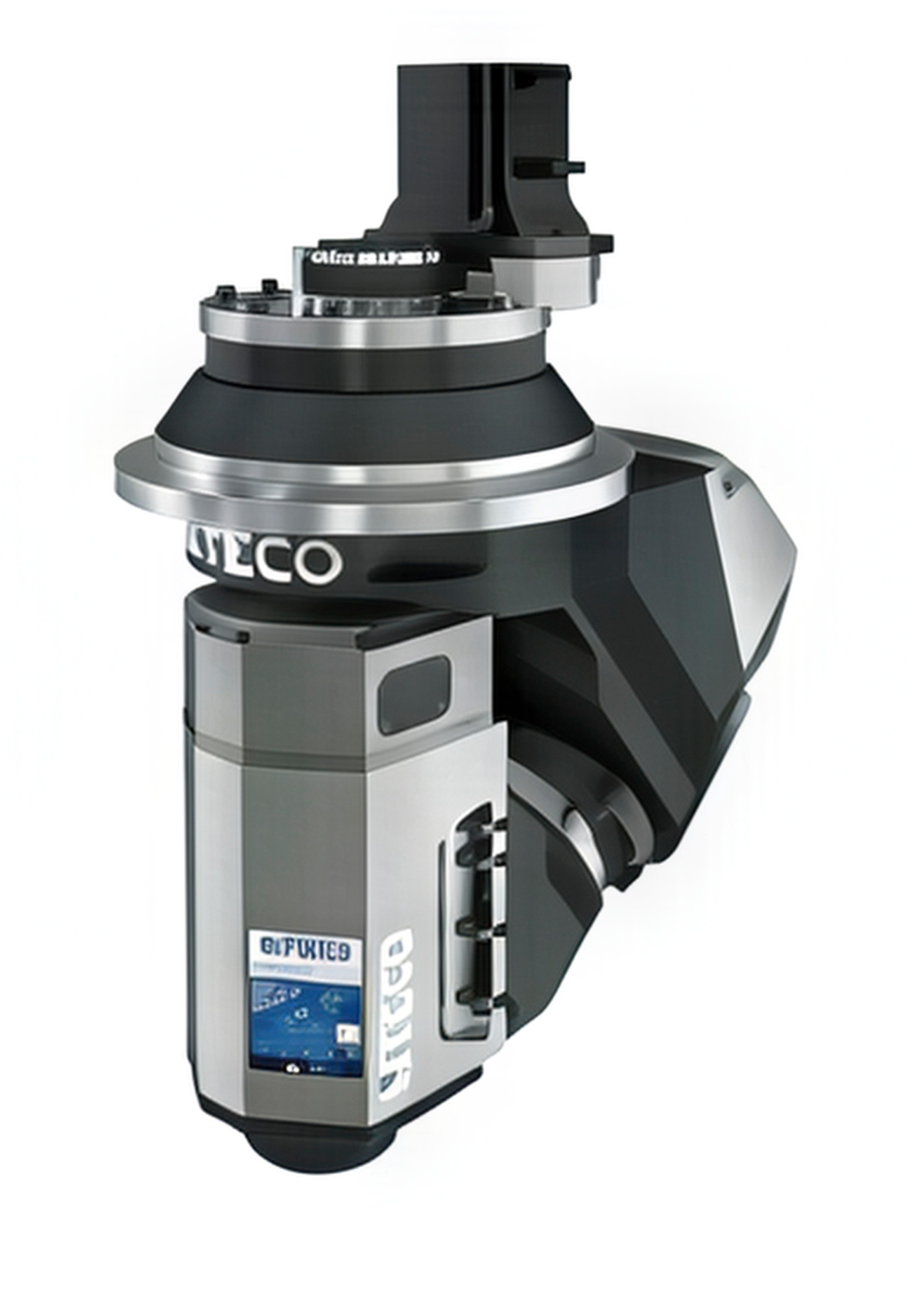

Двигатель шпинделя

Двигатель шпинделя HITECO HSK F63 мощностью 8,5 кВт (S1) / 10 кВт (S6) с жидкостным охлаждением поддерживает 5-осевую интерполяцию (B: ±185°, C: ±320°). Скорость вращения 12 000–24 000 об/мин, пневматическая блокировка и керамическая защита обеспечивают надежность.

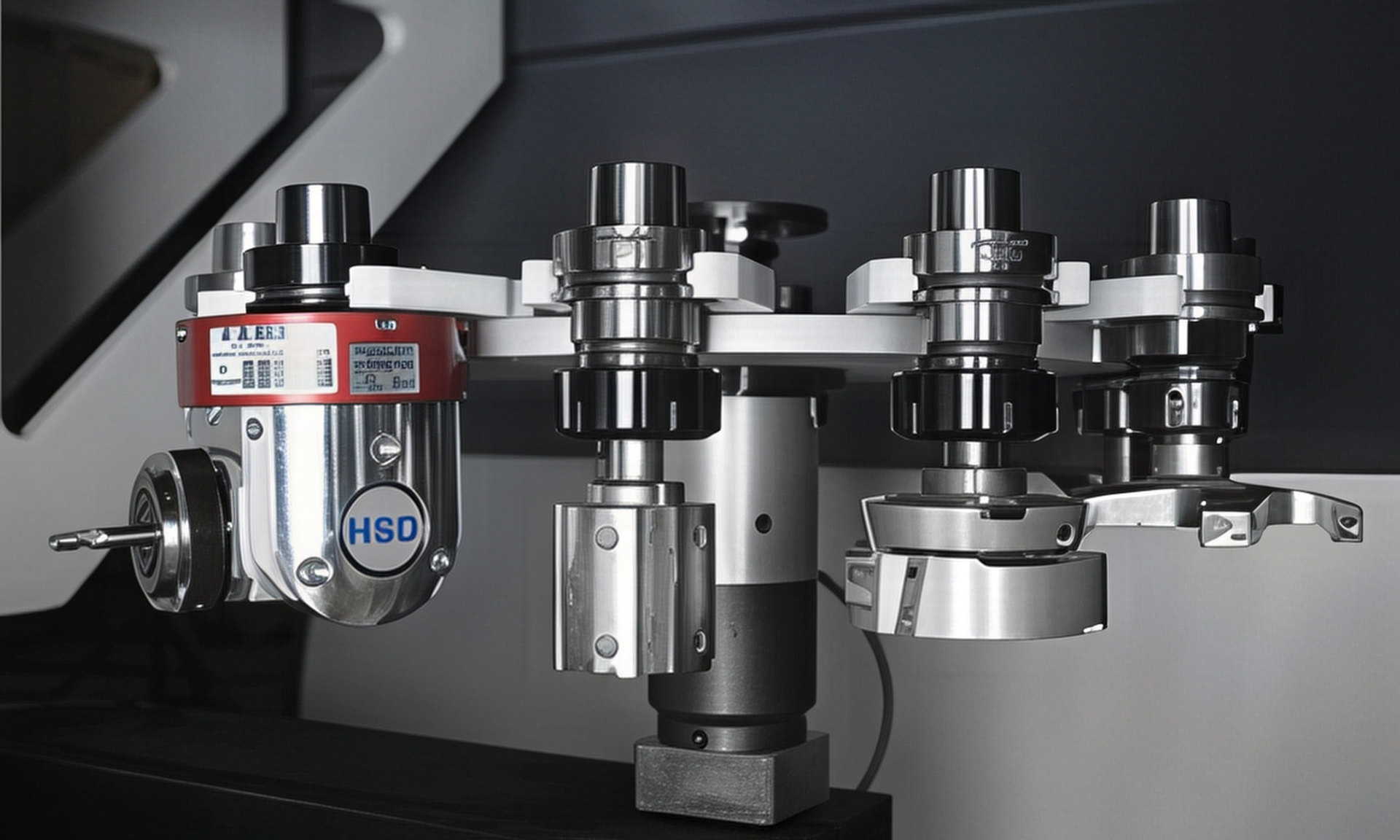

Блок револьверной смены инструмента

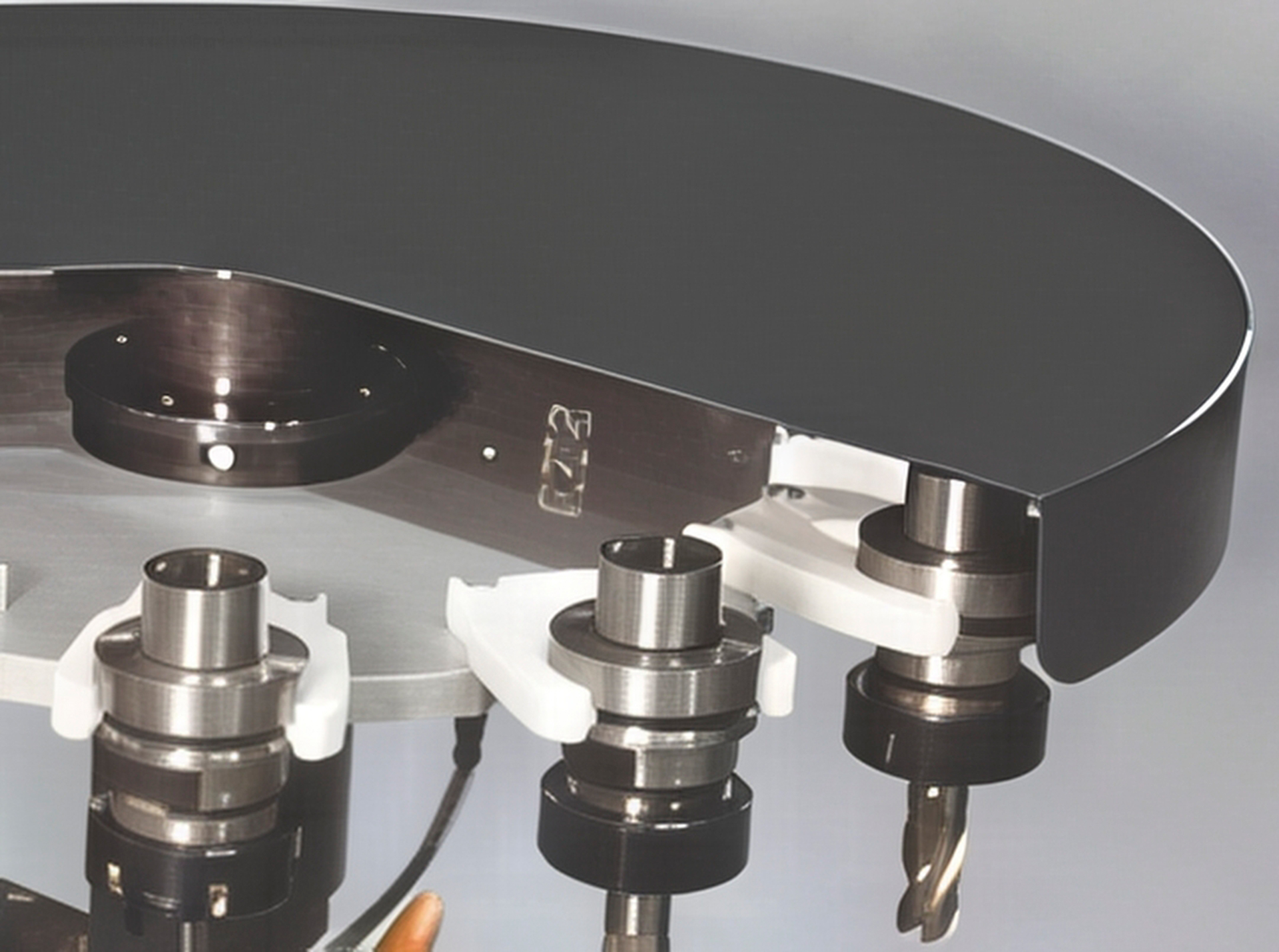

Блок револьверной смены инструмента на 8 позиций (максимальный диаметр 165 мм, вес до 7 кг) расположен справа от портала. Датчики проверяют состояние инструмента, обеспечивая быструю и точную смену.

Вакуумный насос

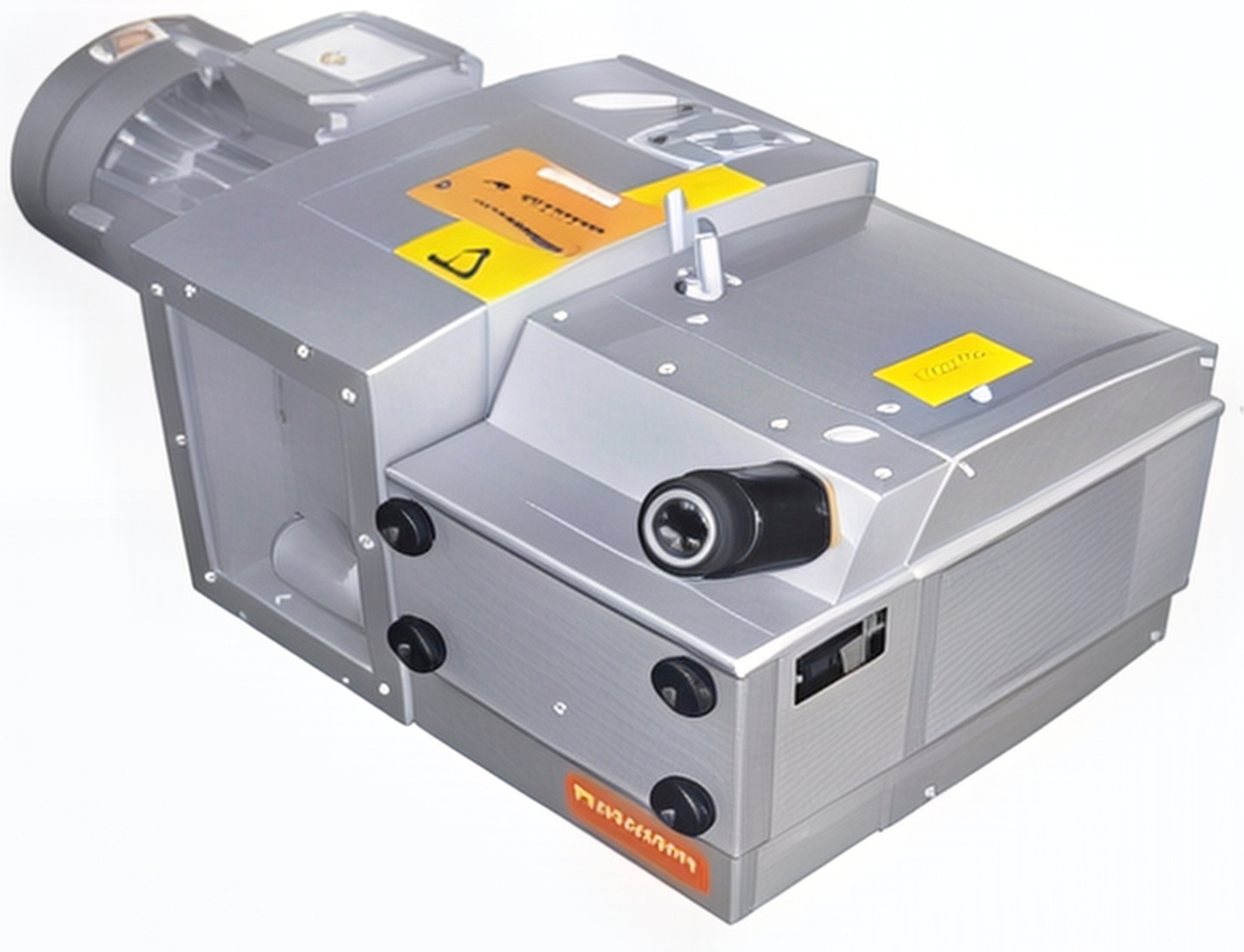

Вакуумный насос Eurovac сухого типа (100 м³/ч, 4,8 л.с.) обеспечивает надежный захват при 100/200 мбар. Воздушное охлаждение и низкие затраты на обслуживание повышают эффективность.

Программа оптимизации Alphacam Core + xPositional

Программа оптимизации Alphacam Core + xPositional поддерживает 2D/3D-обработку, импорт CAD-файлов, параметрические эскизы и моделирование. Модуль xPositional позволяет программировать 3+2-осевую обработку для сложных задач.

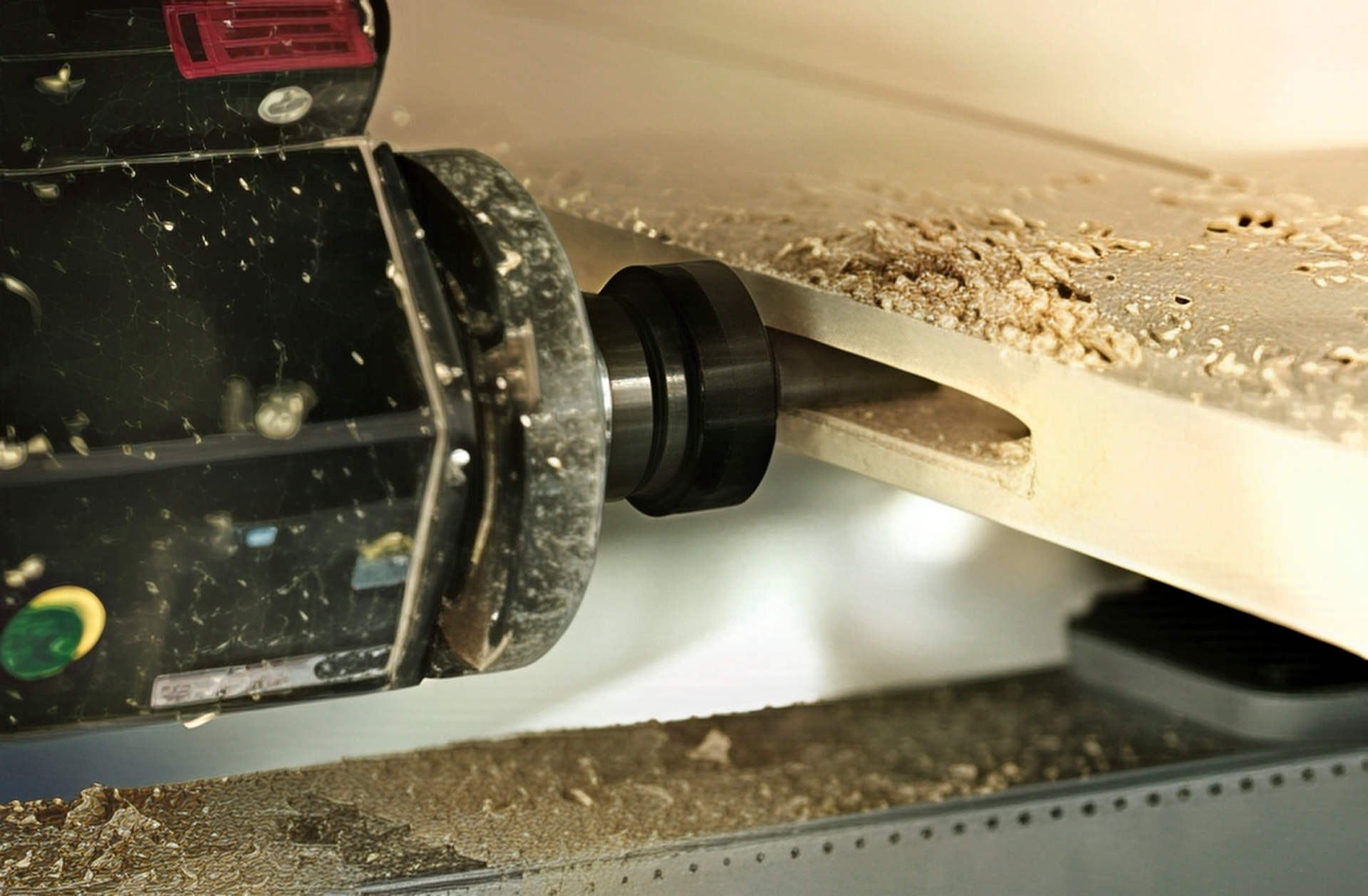

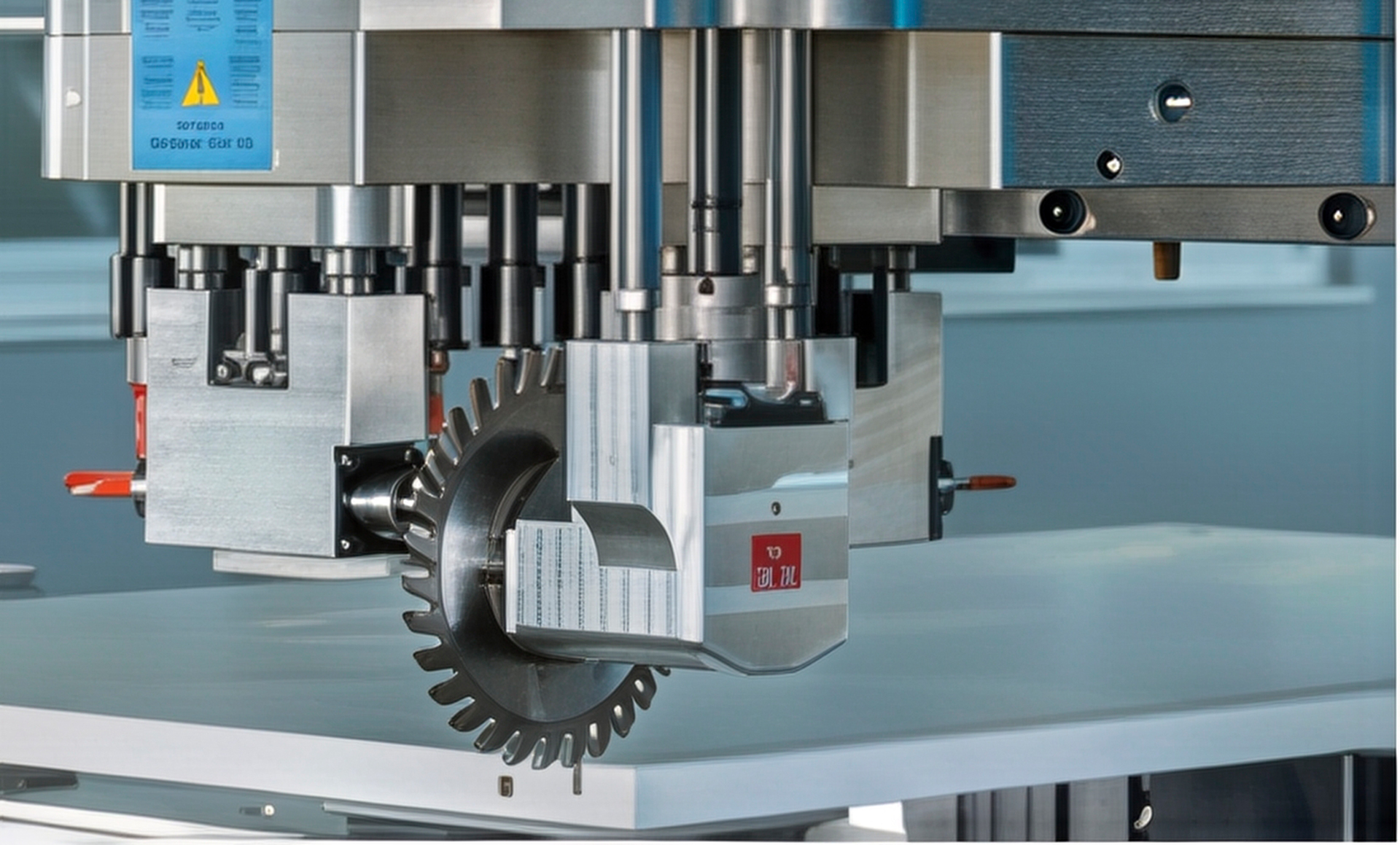

Сверлильный узел

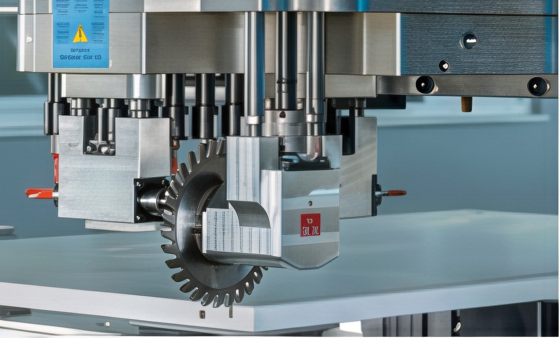

Сверлильный узел HSD с 10 вертикальными (7 по X, 3 по Y) и 6 горизонтальными шпинделями (3x2), плюс пильный диск (120 мм). Скорость сверления до 6 000 об/мин (вертикальное) и 4 740 об/мин (горизонтальное) с воздушным охлаждением.

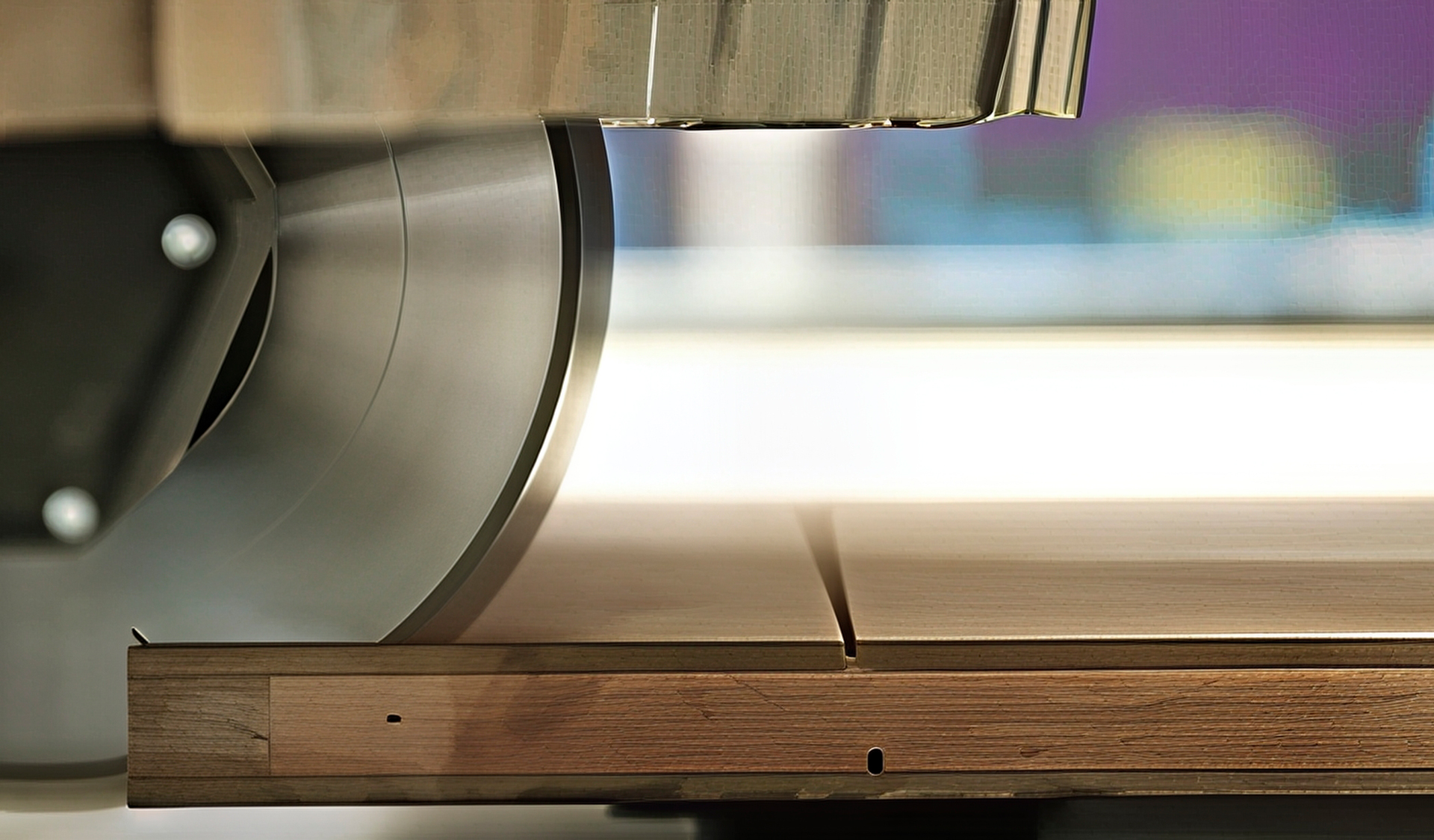

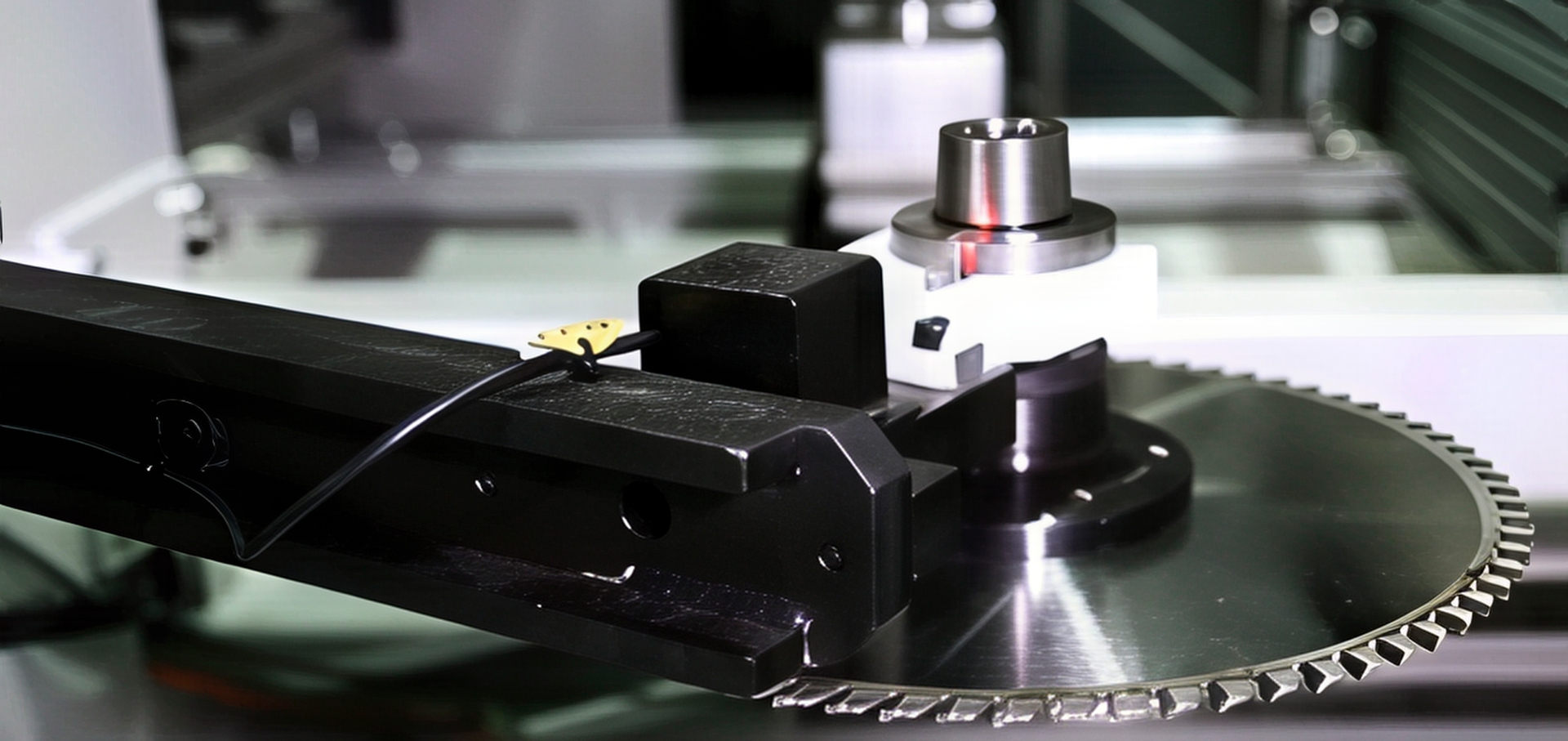

Магазин для пильного диска

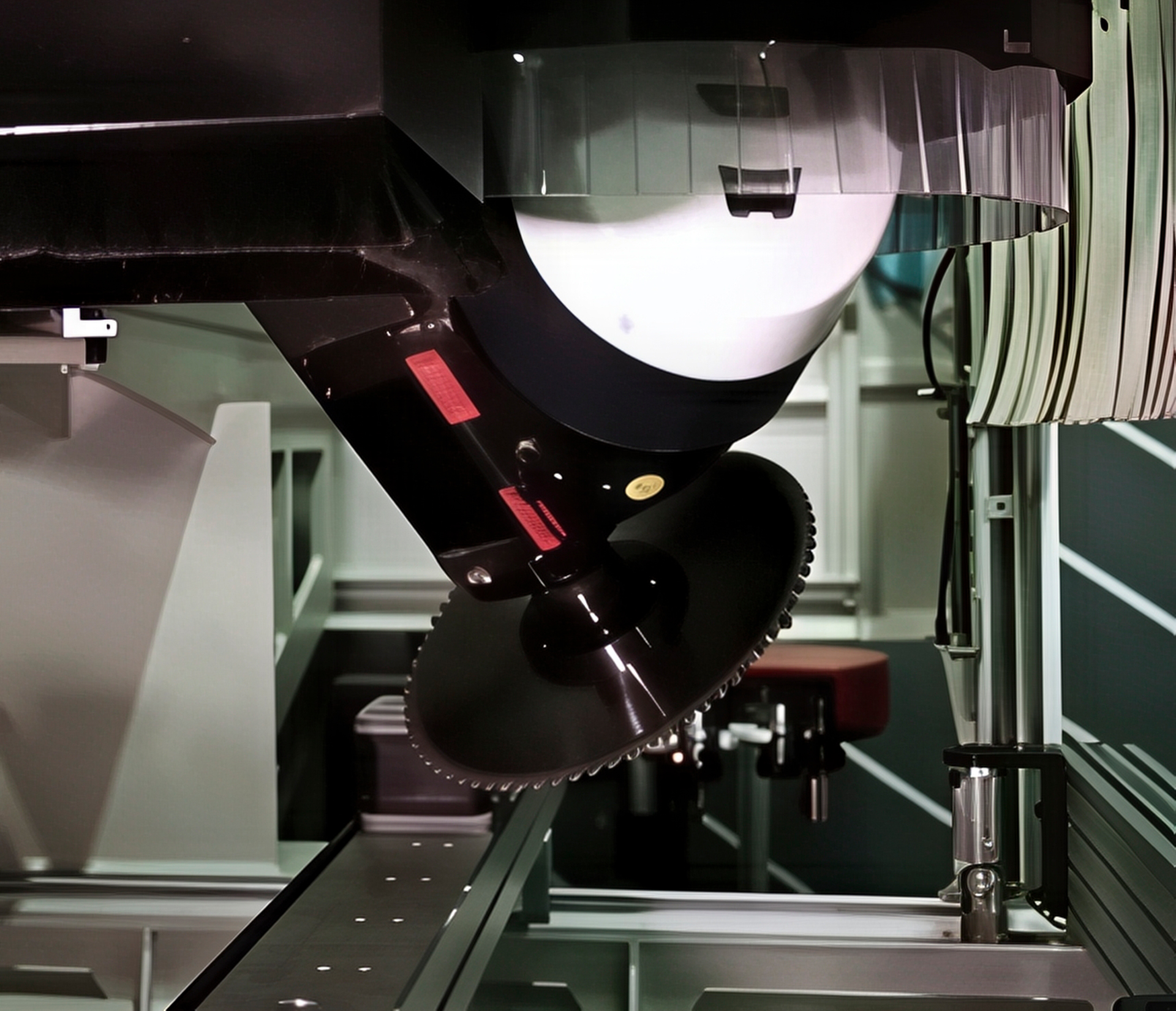

Магазин для пильного диска поддерживает диски диаметром до 300 мм и весом до 12 кг. Датчики обеспечивают контроль состояния инструмента для 5-осевой обработки.

Упаковочная система для транспортировки

Упаковочная система обеспечивает безопасную транспортировку станка, упрощая погрузку и выгрузку.

Требования к помещению и пылеудалению

Для работы станка требуется бетонный пол толщиной 200 мм (C20/25). Система пылеудаления (патрубок Ø250 мм) требует производительности 6 500 м³/ч. Пневмосистема: компрессор 240 н/л (14,5 м³/ч) при 7 бар.

Главные преимущества обрабатывающего центра с ЧПУ AES VEGA 5X PRO 1325

Универсальность – обработка древесины, пластиков и композитов для мебели, дверей и окон.
Точность – 5-осевой шпиндель и серводвигатели обеспечивают высокую точность.
Производительность – скорости до 70 м/мин и автоматизация ускоряют обработку.
Автоматизация – OSAI и Alphacam упрощают управление и программирование.
Надежность – стальная станина и смазка минимизируют износ.
Экономия – вакуумный насос и оптимизация сокращают затраты.

Станок сочетает высокую производительность, точность и универсальность, идеально подходя для мебельной и строительной индустрии.

Обслуживание и сервисная поддержка

Фрезерный обрабатывающий центр с ЧПУ AES VEGA 5X PRO 1325 рассчитан на интенсивную эксплуатацию. Централизованная смазка и прочная станина обеспечивают долговечность. Обслуживание включает проверку шпинделя, серводвигателей и насоса. Производитель предоставляет монтаж, пусконаладку, обучение и техническую поддержку для минимизации простоев.

Экономическая эффективность и рентабельность

Покупка AES VEGA 5X PRO 1325 повышает эффективность производства благодаря автоматизации, высокой скорости и точности. Alphacam Core + xPositional сокращает отходы, а низкие затраты на обслуживание обеспечивают быструю окупаемость.

Безопасность эксплуатации

Фрезерный обрабатывающий центр с ЧПУ AES VEGA 5X PRO 1325 оснащен световым барьером, аварийными кнопками и защитными кожухами. Автоматическая блокировка инструмента и пневмосистема обеспечивают безопасность оператора.

Комплектация

Шпиндель HITECO 8,5/10 кВт HSK F63 с жидкостным охлаждением
Револьверный магазин на 8 инструментов
Вакуумный насос Eurovac 100 м³/ч
Шесть консолей Schmalz с 18 вакуумными блоками
Сверлильный узел HSD (10 вертикальных, 6 горизонтальных, пила 120 мм)
Программа Alphacam Core + xPositional
Набор держателей инструмента/цанг (8 шт.)
Магазин для пильного диска (до 300 мм)
Пульт управления (7 языков, включая русский)
Защитный световой барьер
Установка жидкостного охлаждения
Упаковочная система для транспортировки
Опционально: вакуумный зажим 170 x 135 x 85 мм (диапазон сжатия 15–85 мм)
