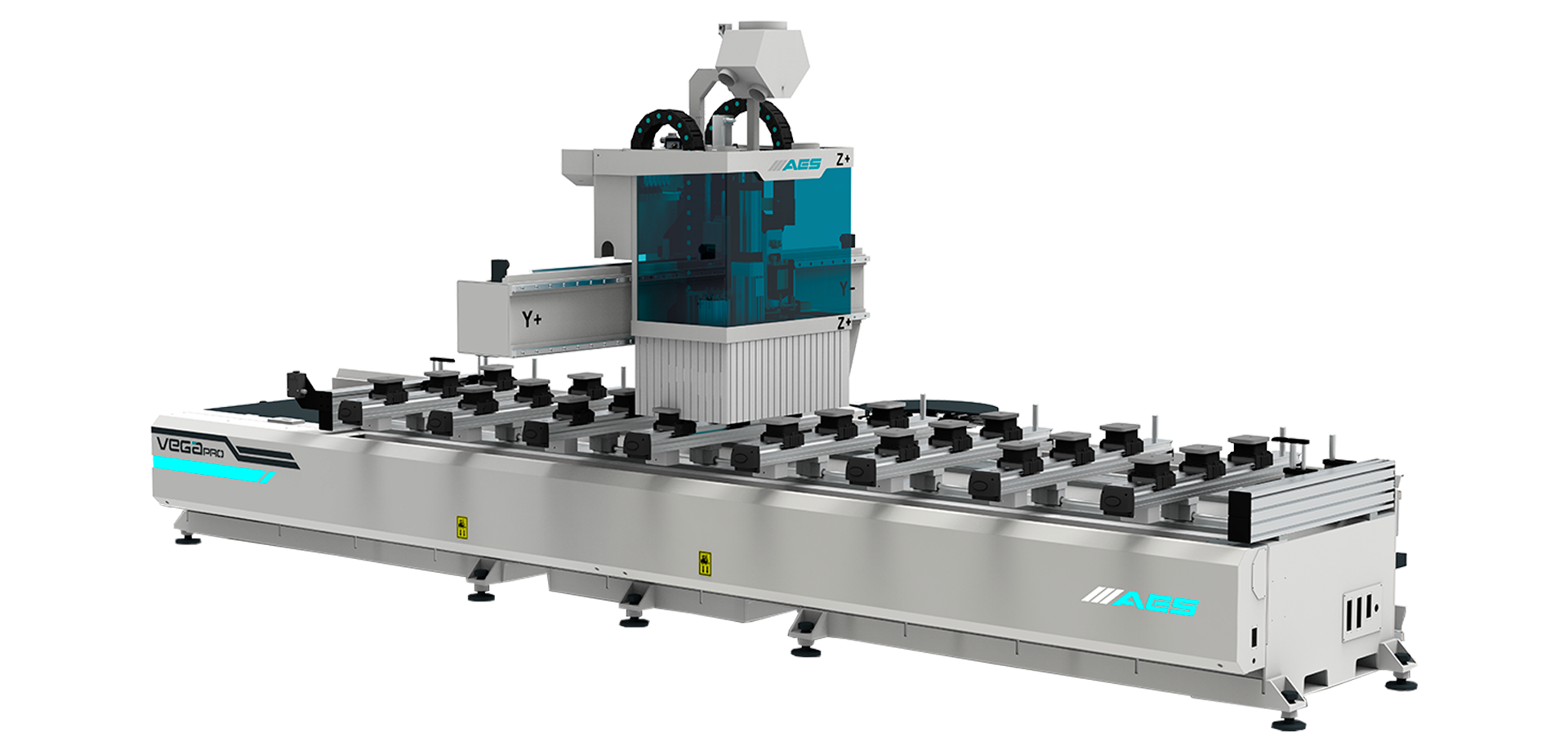

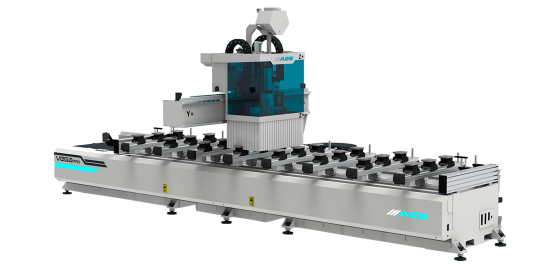

Фрезерный обрабатывающий центр с ЧПУ 4-осевой AES VEGA PRO 4X 1325

Назначение и область применения

Фрезерный обрабатывающий центр с ЧПУ AES VEGA PRO 4X 1325 предназначен для высокоточной обработки древесины, плитных материалов (МДФ, ДСП, фанера), пластиков, композитов и мягких металлов, таких как алюминий, с акцентом на производство дверей, модульной мебели и сложных декоративных изделий. Станок выполняет фрезерование, калибровку, 3D-обработку, угловую резку, вертикальное и горизонтальное сверление, а также нарезку пазов. Полноценная четырёхосевая система управления (X, Y, Z, C) с вращающейся шпиндельной осью C и угловым агрегатом обеспечивает высокую гибкость для сложных угловых и радиальных операций, идеально подходящих для серийного и индивидуального производства в дверной индустрии.

Технические характеристики обрабатывающего центра

Детальное описание узлов обрабатывающего центра

Конструкция станины

Конструкция станины изготовлена из высокопрочной стали с усиленными рёбрами жёсткости, прошедшей термическую обработку для устранения внутренних напряжений. Обработка на станке с ЧПУ за одну установку и тестирование на лазерных стендах обеспечивают высокую геометрическую точность и устойчивость при интенсивной эксплуатации.

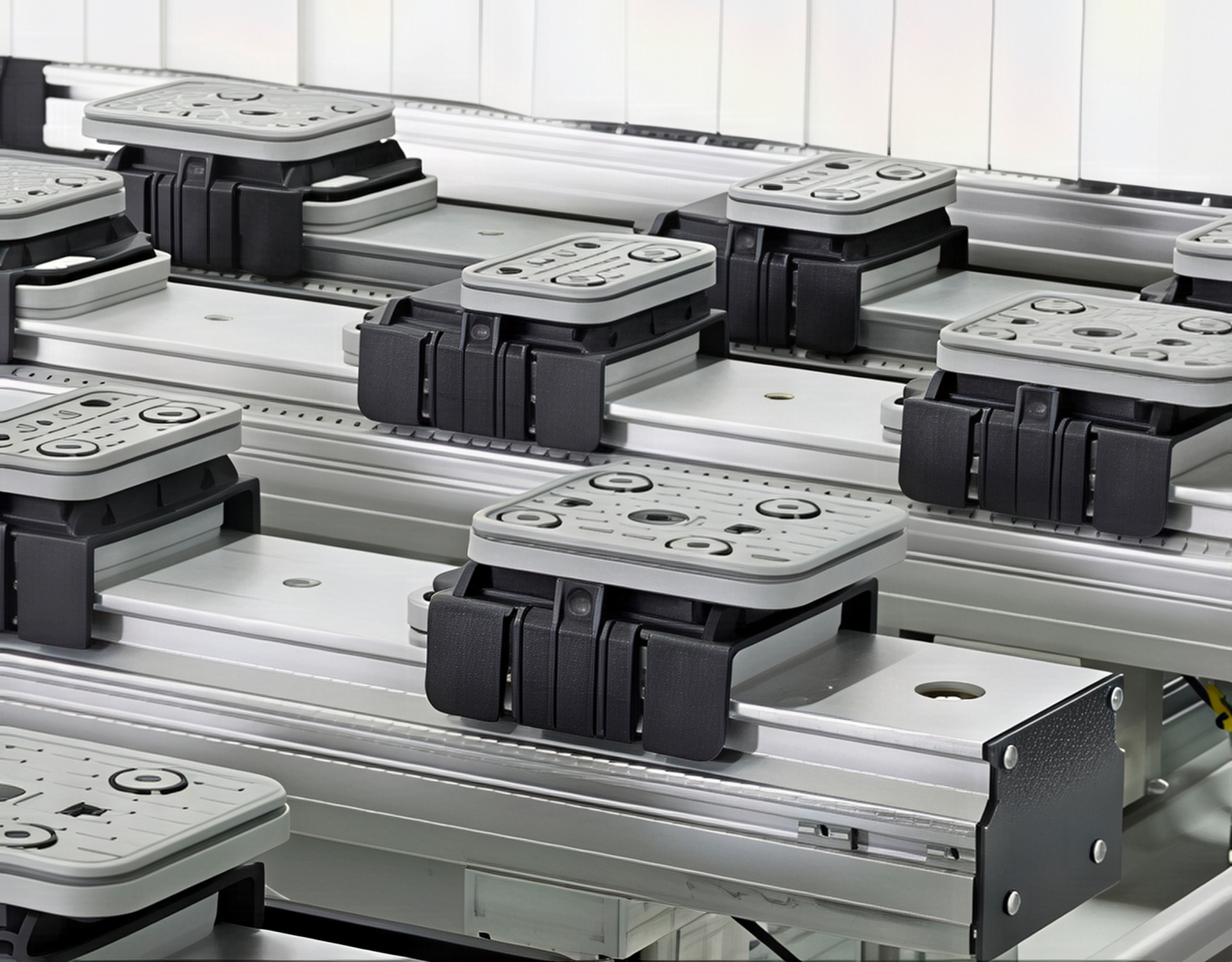

Рабочий стол

Рабочий стол оснащён четырьмя вакуумными консолями Schmalz высотой 85 мм (2 с подъемником, 2 без). Каждая консоль укомплектована тремя вакуумными присосками (8 шт. 140 x 115 x 85 мм, 4 шт. 125 x 75 x 85 мм). Высокие консоли обеспечивают надёжную фиксацию заготовок, особенно при вертикальных и торцевых операциях. Упоры гарантируют точное позиционирование, а разгрузочные балки упрощают выгрузку деталей.

Перемещение по осям

Перемещение по осям осуществляется через реечные передачи и шестерни с использованием бесщеточных серводвигателей для осей X, Y, Z. Вращающаяся шпиндельная ось C (HSD C Axis Unit) с угловой скоростью 120 °/с и перемещением ±360° позволяет выполнять сложные угловые и радиальные операции, повышая гибкость обработки.

Централизованная система смазки

Централизованная система смазки автоматически обслуживает 19 точек, продлевая срок службы механических компонентов и снижая затраты на обслуживание. Ручное управление смазкой через блок ЧПУ повышает удобство эксплуатации.

Автоматическая система измерения и привязки инструмента

Автоматическая система измерения и привязки инструмента измеряет инструменты диаметром до 90 мм с автоматической записью данных в систему, минимизируя ошибки настройки.

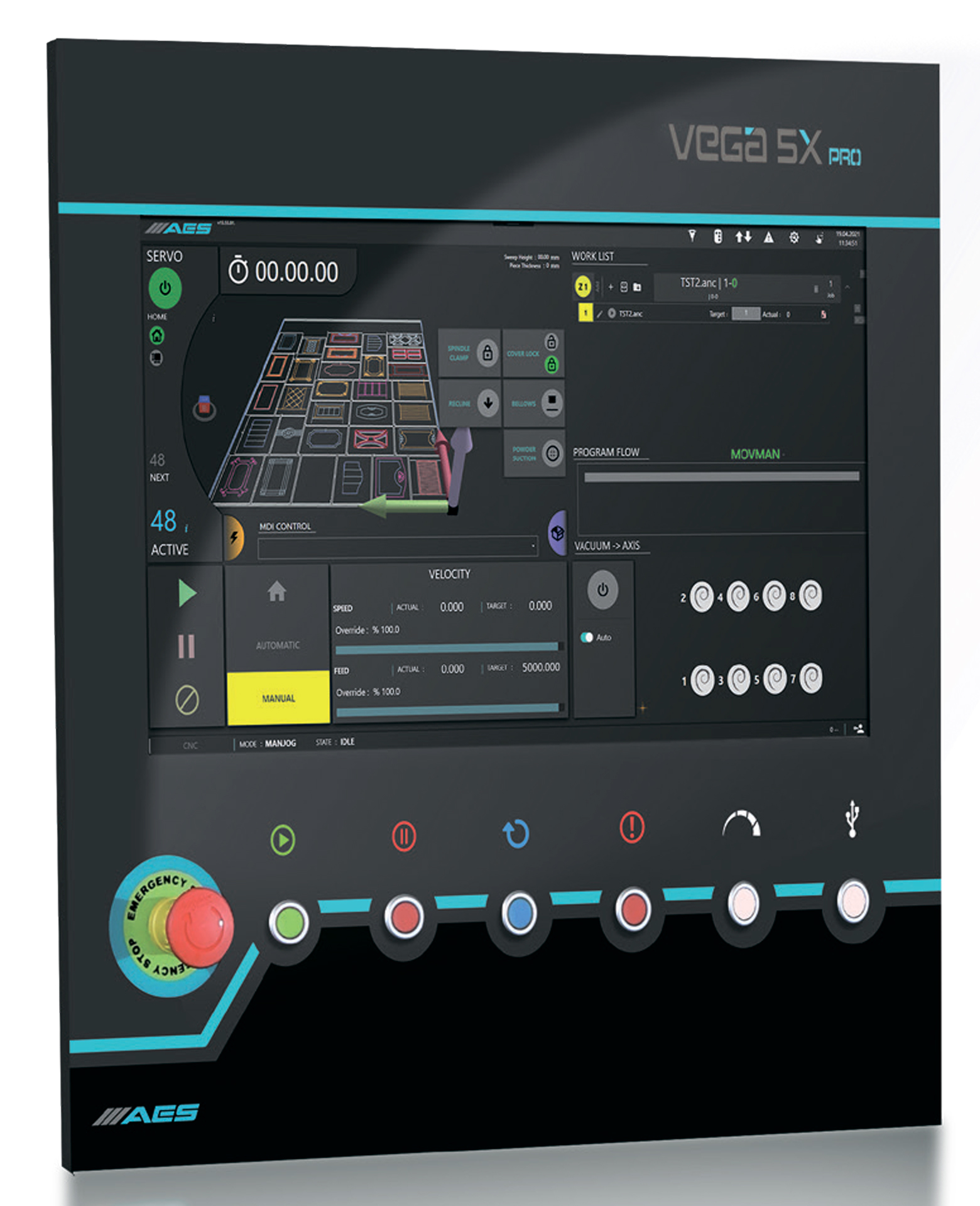

Система ЧПУ и управления

Система ЧПУ и управления оснащена контроллером OSAI на базе Windows с 21,5-дюймовым LCD-монитором, слотами Ethernet и USB, а также пультом управления. Поддержка G-кодов и интуитивный интерфейс обеспечивают удобное программирование, моделирование обработки и удалённое подключение. Программное обеспечение Alphacam Core + xPositional оптимизирует процессы обработки, включая поддержку оси C.

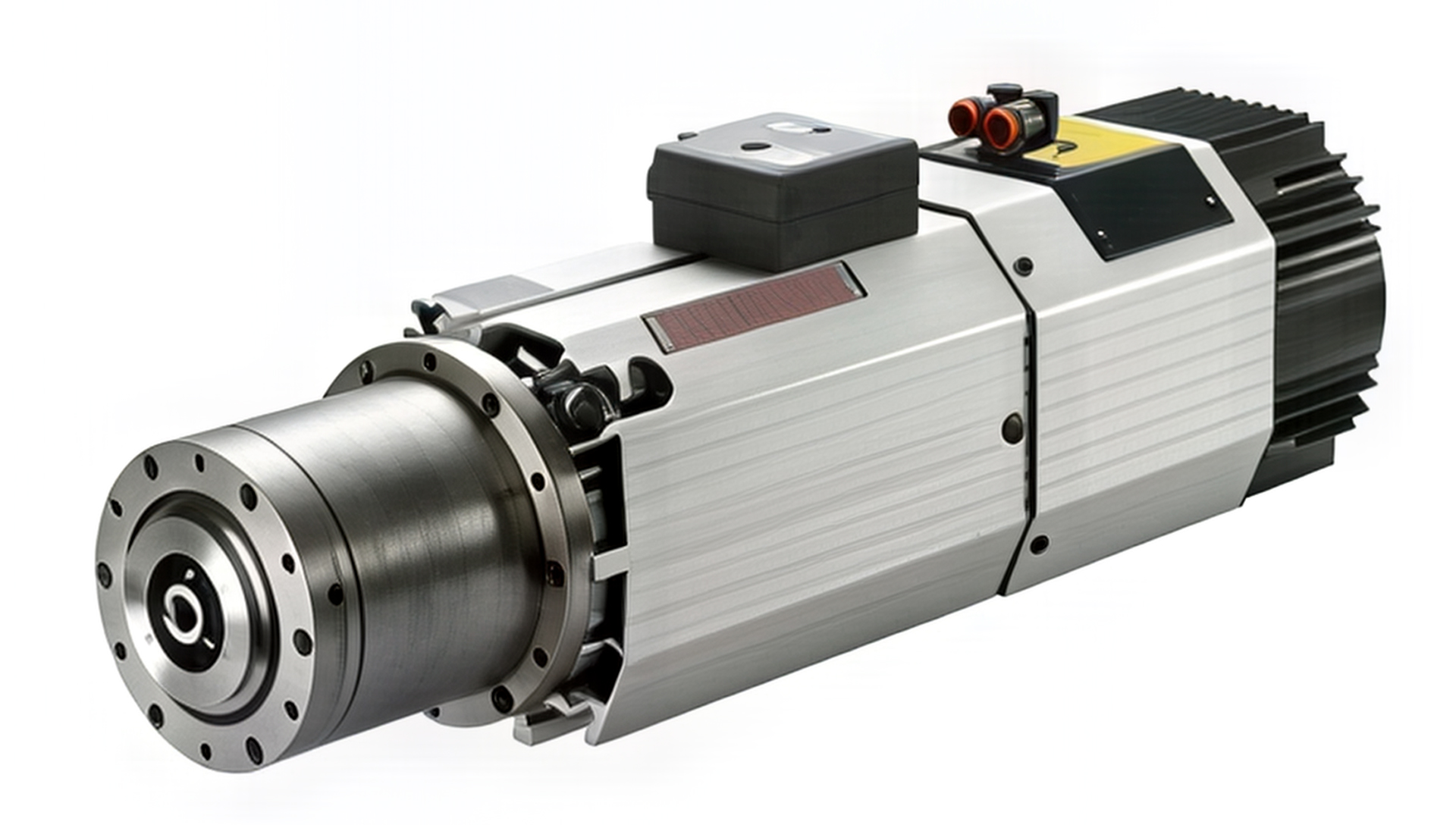

Двигатель шпинделя

Двигатель шпинделя HSD HSK F63 мощностью 9 кВт (S1) с воздушным охлаждением и осью C поддерживает четырёхосевую обработку. Ось C — это поворот шпинделя вокруг вертикальной оси, используется для работы с агрегатами под углом, фрезеровки торцов и угловых резов. Скорость вращения 12,000–24,000 об/мин, пневматическая блокировка и керамическая защита обеспечивают надёжность и высокое качество обработки.

Угловой агрегат

Угловой агрегат HSD позволяет выполнять обработку под наклоном без изменения ориентации заготовки, что значительно расширяет возможности станка для сложных дверных и мебельных деталей.

Боковой фрезерный узел

Боковой фрезерный узел мощностью 5,5 кВт предназначен для горизонтальной обработки, включая врезку замков и петель, обеспечивая высокую точность при выполнении специализированных задач в дверном производстве.

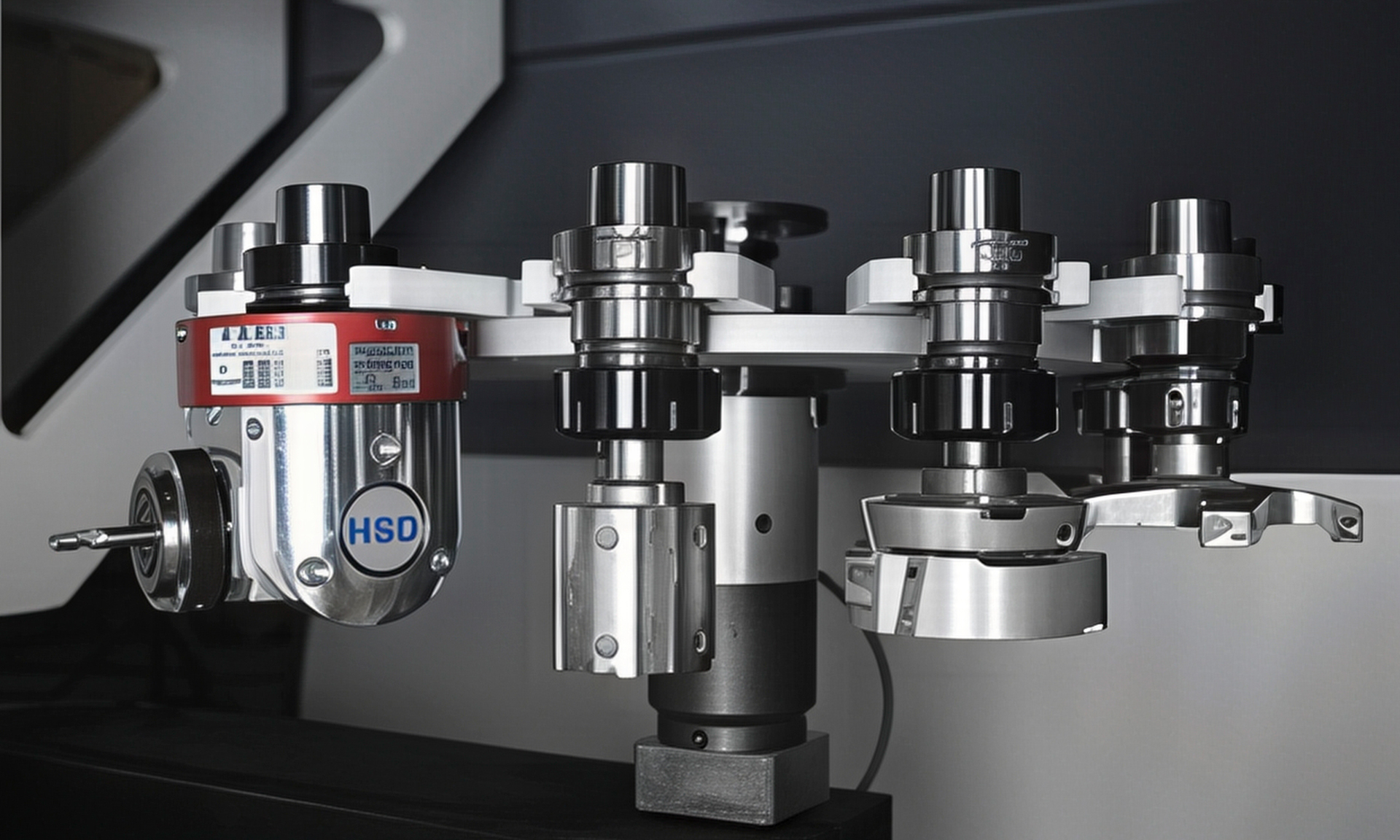

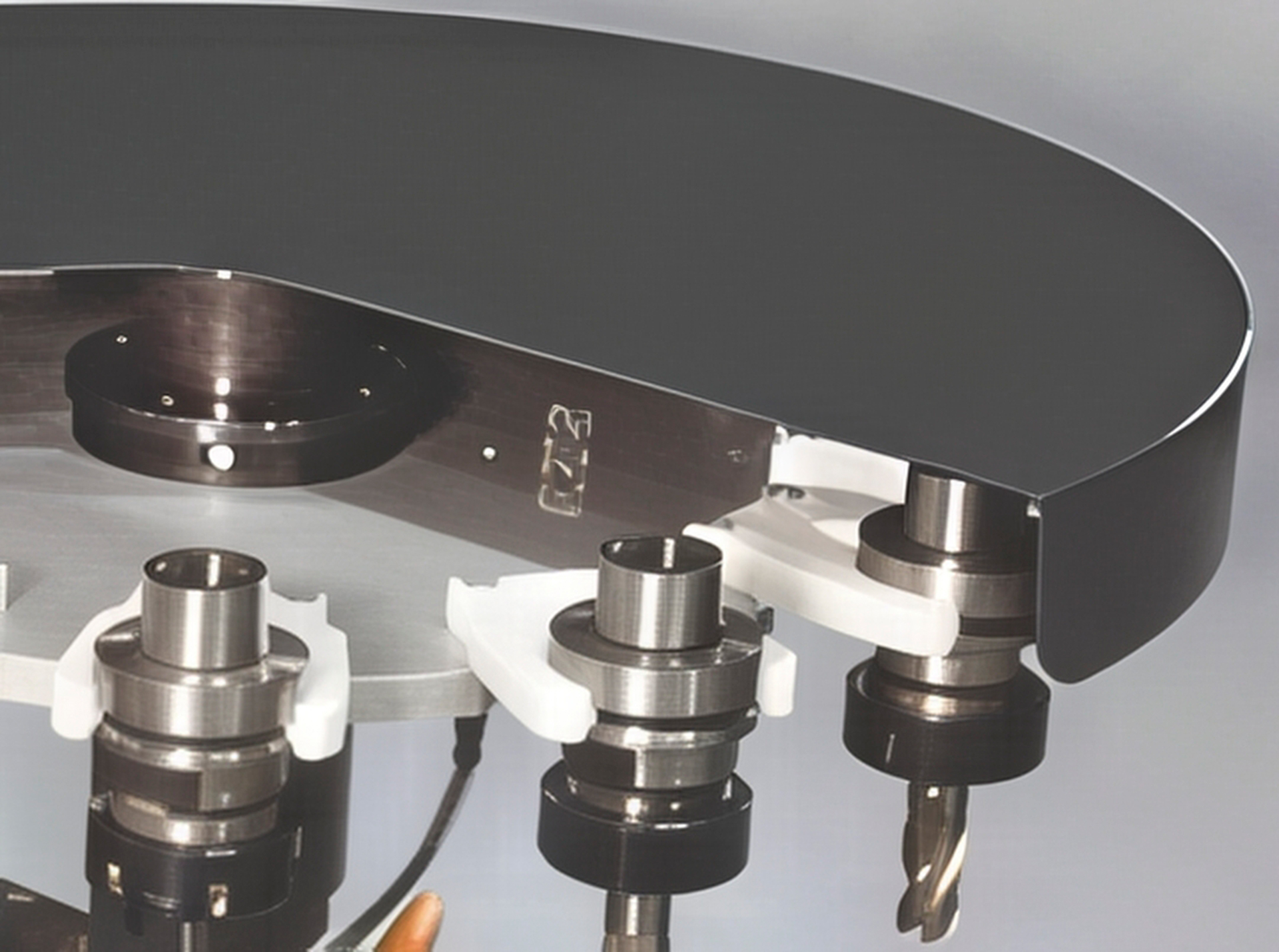

Блок смены инструмента

Блок смены инструмента представляет собой поворотный магазин на 8 позиций, расположенный с правой стороны консоли, для быстрой смены инструмента. Поддерживает инструменты диаметром до 165 мм (вхолостую), длиной до 150 мм и весом до 7 кг. Датчики контроля состояния инструмента обеспечивают точность и эффективность.

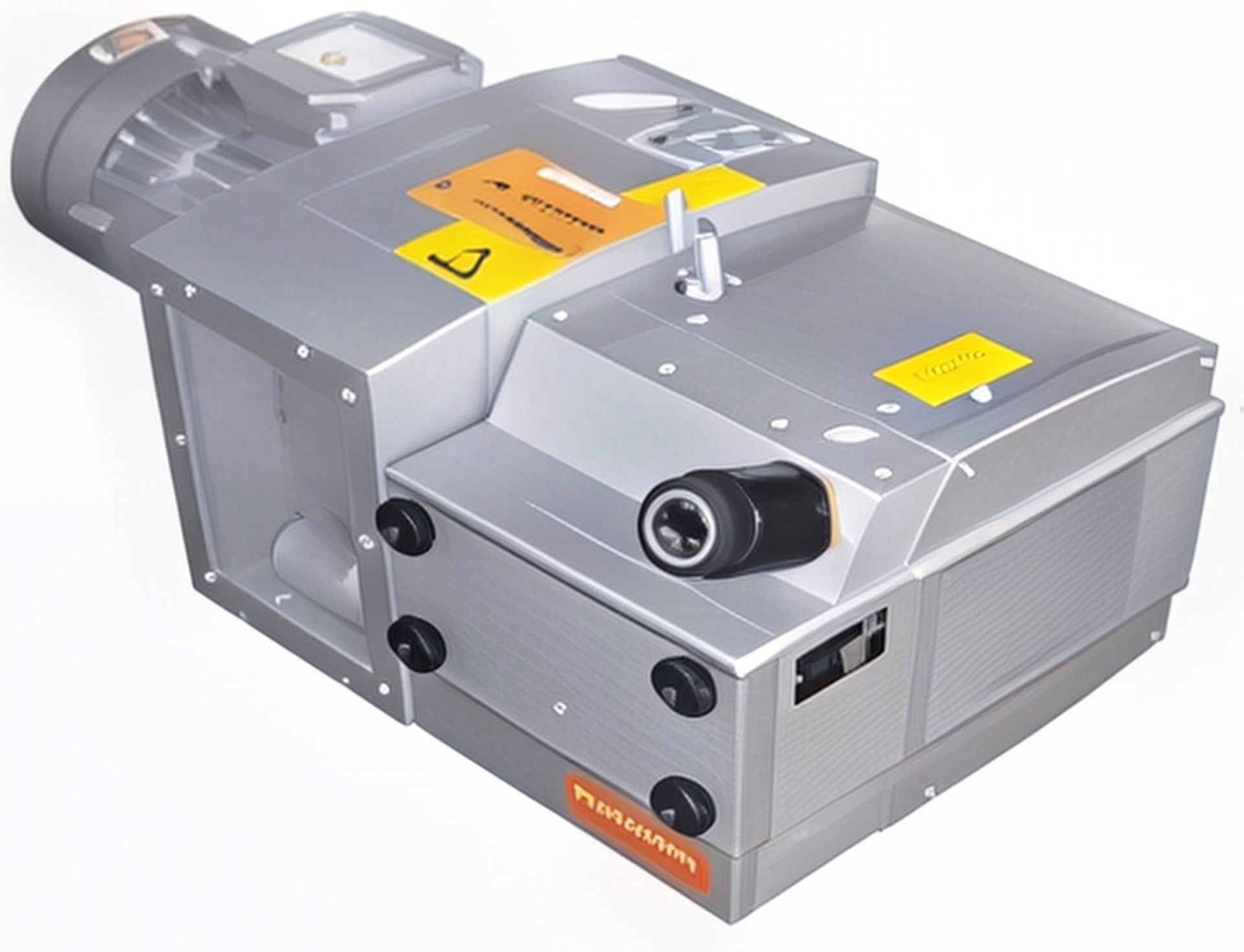

Вакуумный насос

Вакуумный насос Eurovac сухого типа производительностью 100 м³/ч (4,8 л.с.) обеспечивает надёжную фиксацию заготовок при 100/200 мбар. Система воздушного охлаждения и низкие эксплуатационные расходы повышают эффективность работы.

Программа оптимизации Alphacam Core + xPositional

Программа оптимизации Alphacam Core + xPositional поддерживает 2D/3D/4D-обработку, импорт CAD-файлов, создание параметрических эскизов и оптимизацию раскроя. Модуль xPositional обеспечивает точную обработку сложных деталей, включая поддержку оси C, углового агрегата и сверлильного узла.

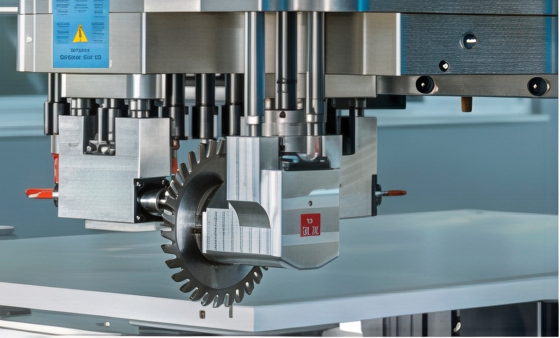

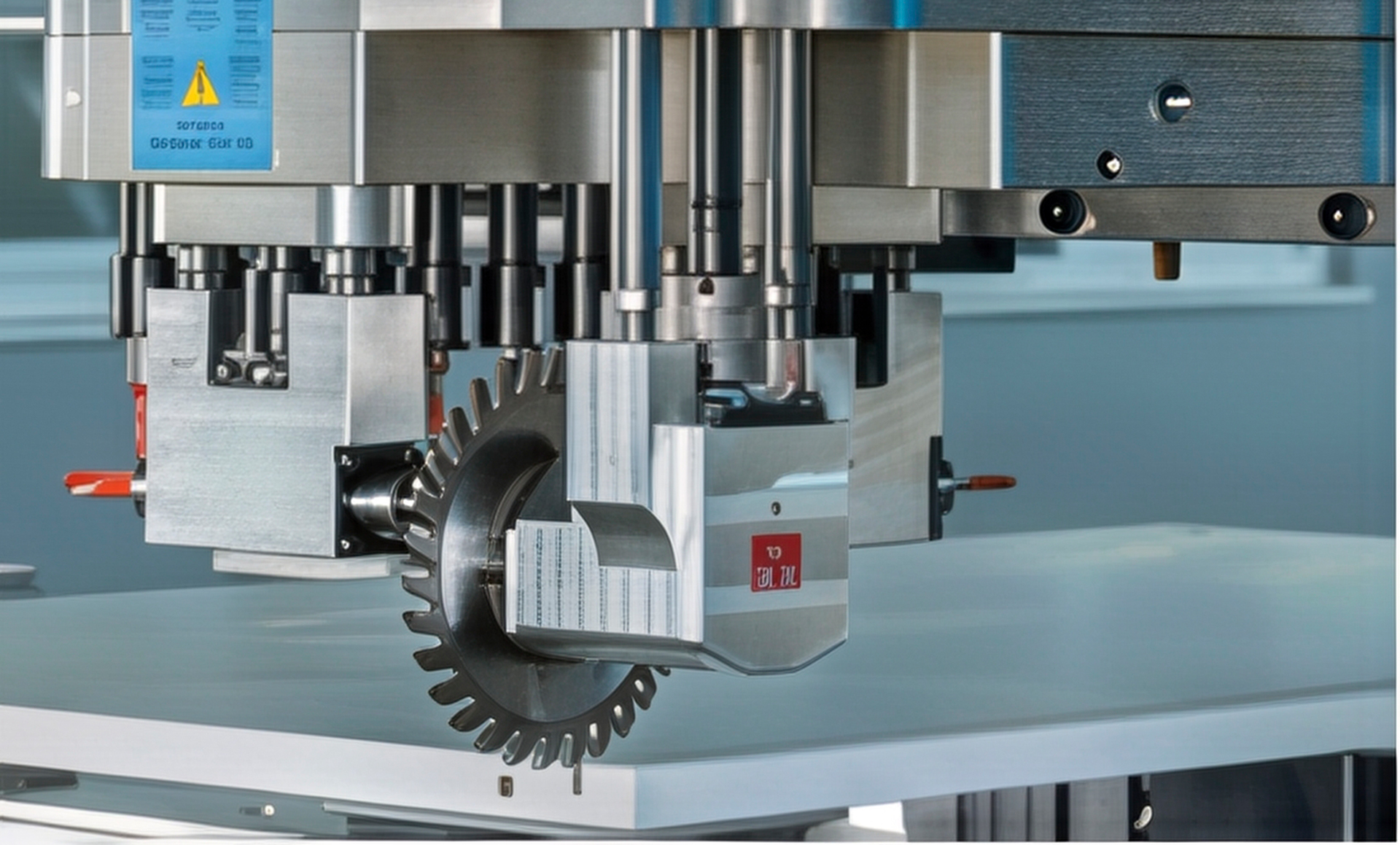

Сверлильный узел

Сверлильный узел HSD включает 10 вертикальных шпинделей (7 по X, 3 по Y), 6 горизонтальных (3x2) и пильный диск (120 мм). Скорость сверления до 6,000 об/мин (вертикальное) и 4,740 об/мин (горизонтальное) с воздушным охлаждением обеспечивает высокую производительность при обработке дверных и мебельных деталей.

Магазин для пильного диска

Магазин для пильного диска поддерживает диски диаметром до 120 мм. Датчики контроля состояния инструмента гарантируют точность и надёжность обработки.

Упаковочная система для транспортировки

Упаковочная система обеспечивает безопасную транспортировку станка, упрощая процессы погрузки и выгрузки.

Требования к помещению и пылеудалению

Для работы станка требуется бетонный пол толщиной 200 мм (C20/25). Система пылеудаления (патрубок Ø250 мм) требует производительности 5,000 м³/ч. Пневмосистема: компрессор 240 н/л (14,5 м³/ч) при 7 бар. Электропитание: 380 В, 3 фазы, 50 Гц, 40 кВт.

Главные преимущества обрабатывающего центра с ЧПУ AES VEGA PRO 4X 1325

1. Четырёхосевая обработка с осью C – вращающаяся шпиндельная ось позволяет выполнять сложные угловые и радиальные операции, повышая гибкость обработки.
2. Угловой агрегат – обеспечивает обработку под наклоном без изменения ориентации заготовки, упрощая сложные задачи.
3. Улучшенная фиксация – вакуумные консоли и блоки высотой 85 мм обеспечивают надёжное удержание заготовок при вертикальных и торцевых операциях.
4. Высокая точность – шпиндель HSD и боковой фрезерный узел гарантируют превосходное качество обработки.
5. Производительность – скорости до 70 м/мин по X/Y и 20 м/мин по Z сокращают время производственного цикла.
6. Автоматизация – системы OSAI и Alphacam упрощают программирование и управление, включая поддержку оси C и углового агрегата.

Станок сочетает передовые технологии, высокую производительность и надёжность, что делает его идеальным решением для дверной, мебельной и декоративной индустрии.

Обслуживание и сервисная поддержка

Фрезерный обрабатывающий центр с ЧПУ AES VEGA PRO 4X 1325 рассчитан на интенсивную эксплуатацию. Прочная станина и автоматическая смазка обеспечивают долговечность. Обслуживание включает регулярную проверку шпинделя, оси C, углового агрегата, серводвигателей и насоса. Производитель предоставляет услуги монтажа, пусконаладки, обучения и технической поддержки для минимизации простоев.

Экономическая эффективность и рентабельность

Покупка AES VEGA PRO 4X 1325 оптимизирует производство благодаря высокой скорости, автоматизации и точности. Программное обеспечение Alphacam Core + xPositional минимизирует отходы материала, а низкие эксплуатационные расходы ускоряют окупаемость инвестиций.

Безопасность эксплуатации

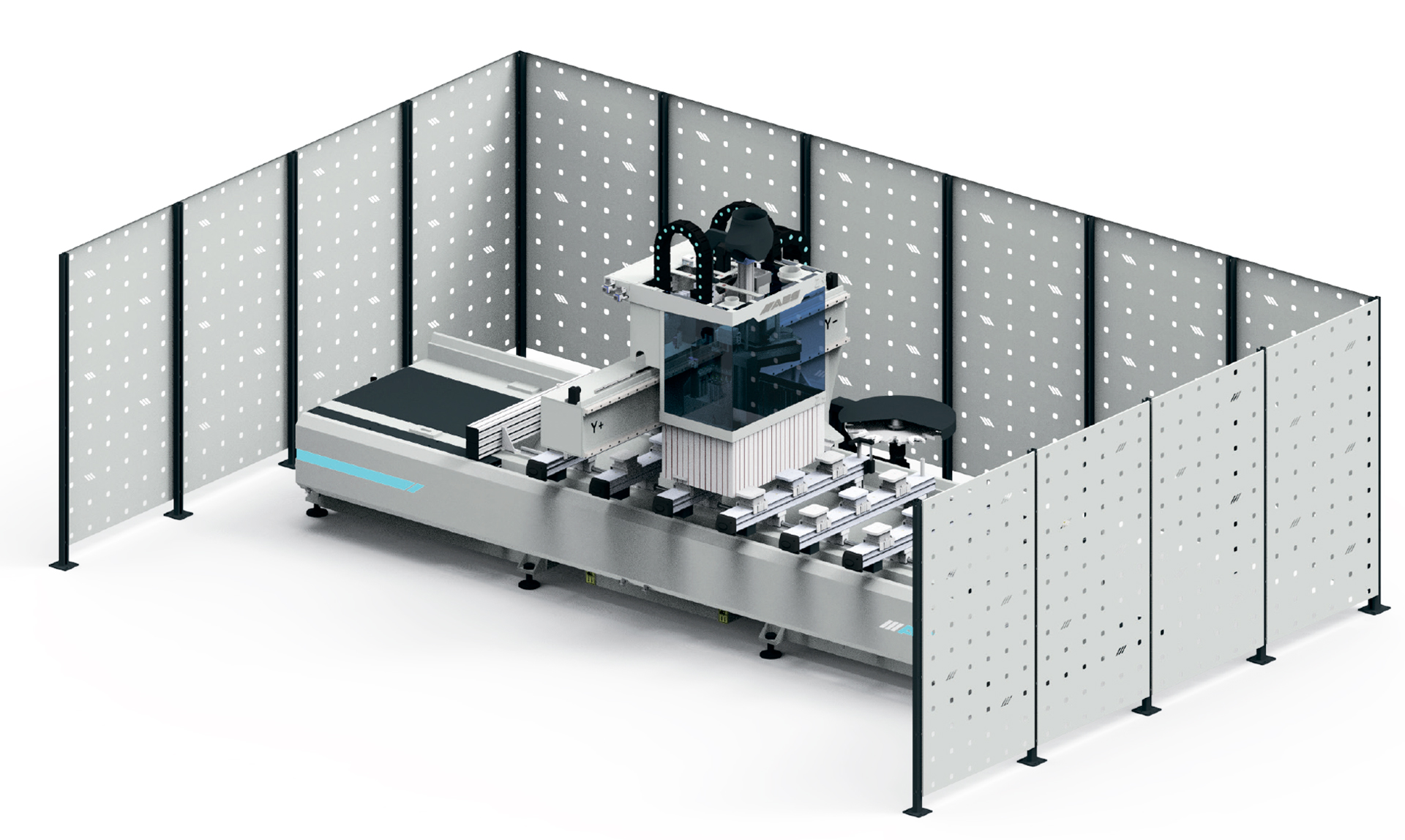

Фрезерный обрабатывающий центр с ЧПУ AES VEGA PRO 4X 1325 оснащён защитным световым барьером, аварийными кнопками и кожухами. Пневматическая блокировка инструмента и эффективная система пылеудаления обеспечивают безопасность оператора и чистоту рабочей зоны.

Комплектация

• Шпиндель HSD 9 кВт HSK F63 с воздушным охлаждением и осью C
• Угловой агрегат HSD
• Боковой фрезерный узел 5,5 кВт
• Поворотный магазин на 8 инструментов
• Вакуумный насос Eurovac 100 м³/ч
• Четыре консоли Schmalz высотой 85 мм (2 с подъемником, 2 без) с 12 вакуумными присосками (8 шт. 140 x 115 x 85 мм, 4 шт. 125 x 75 x 85 мм)
• Сверлильный узел HSD (10 вертикальных, 6 горизонтальных, пила 120 мм)
• Программа Alphacam Core + xPositional
• Комплект держателей инструмента/цанг (ER40: Ø10, Ø12, Ø14, Ø16, Ø18, Ø20 мм)
• Макропрограмма AES Door для обработки дверных элементов
• Пульт управления (7 языков, включая русский)
• Защитный световой барьер
• Упаковочная система для транспортировки
