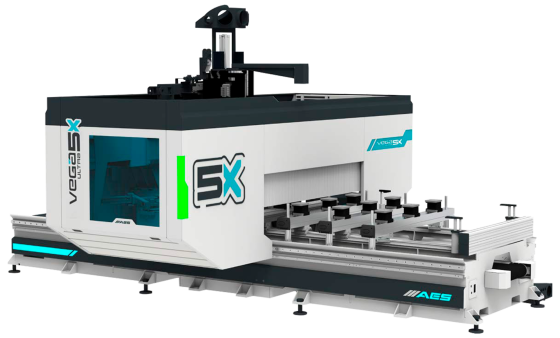

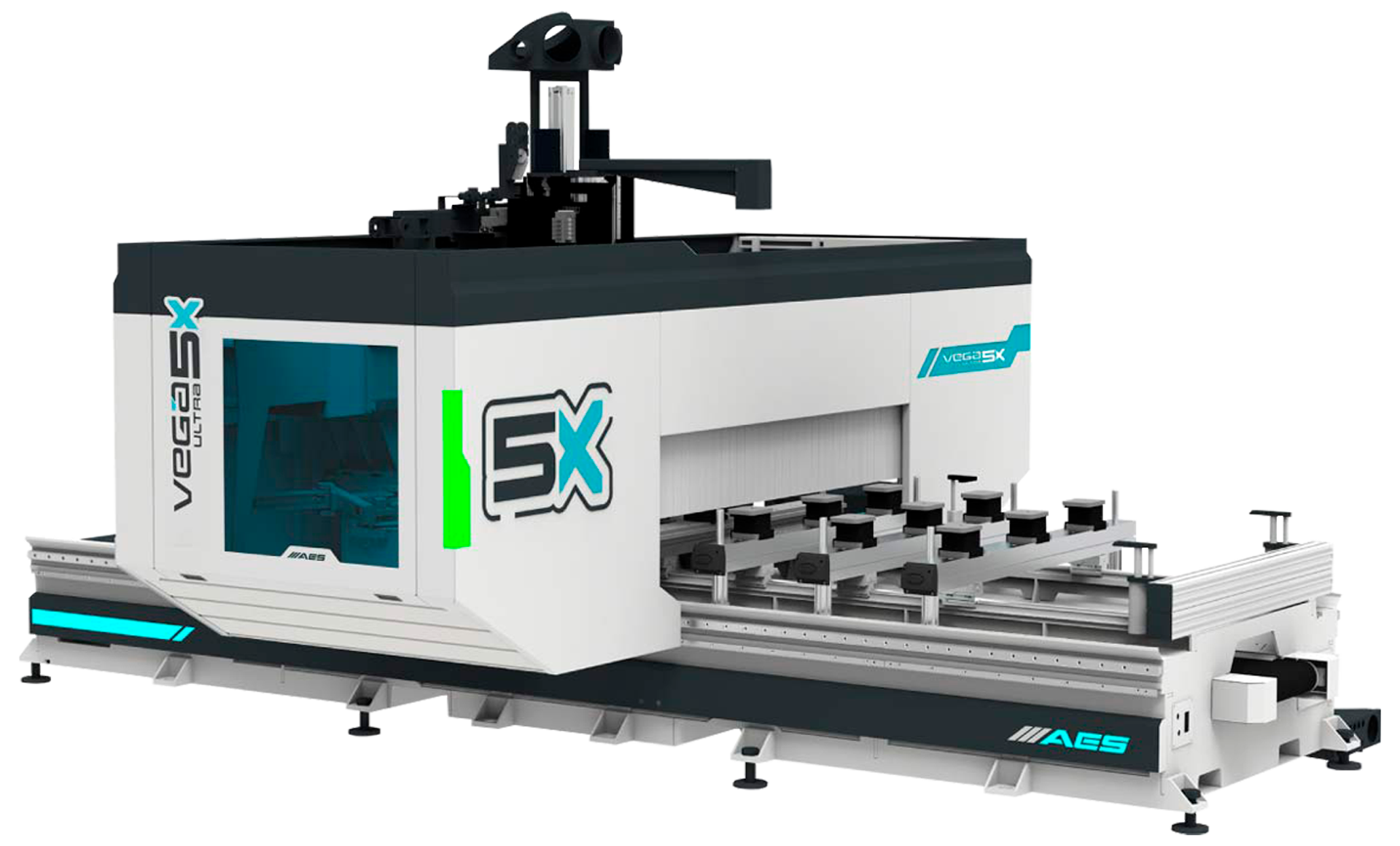

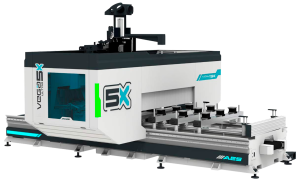

Фрезерный обрабатывающий центр с ЧПУ 5-осевой AES VEGA ULTRA 5X 1625

Назначение и область применения

Фрезерный обрабатывающий центр с ЧПУ 5-осевой AES VEGA ULTRA 5X 1625 разработан для высокоточной обработки древесины, плитных материалов, пластиков и композитов. Станок ориентирован на производство объемной мебели, изделий из массива дерева, а также разноформатных деталей, требующих точной 3D-обработки. Он выполняет фрезерование, калибровку, угловую резку, вертикальное и горизонтальное сверление, а также нарезку пазов. Интерполяция по 4-й оси обеспечивает одновременное согласованное управление движением четырёх осей, что особенно важно при 3D-фрезеровке и сложной пространственной обработке, делая станок универсальным решением для серийного и индивидуального производства.

Технические характеристики обрабатывающего центра

Детальное описание узлов обрабатывающего центра

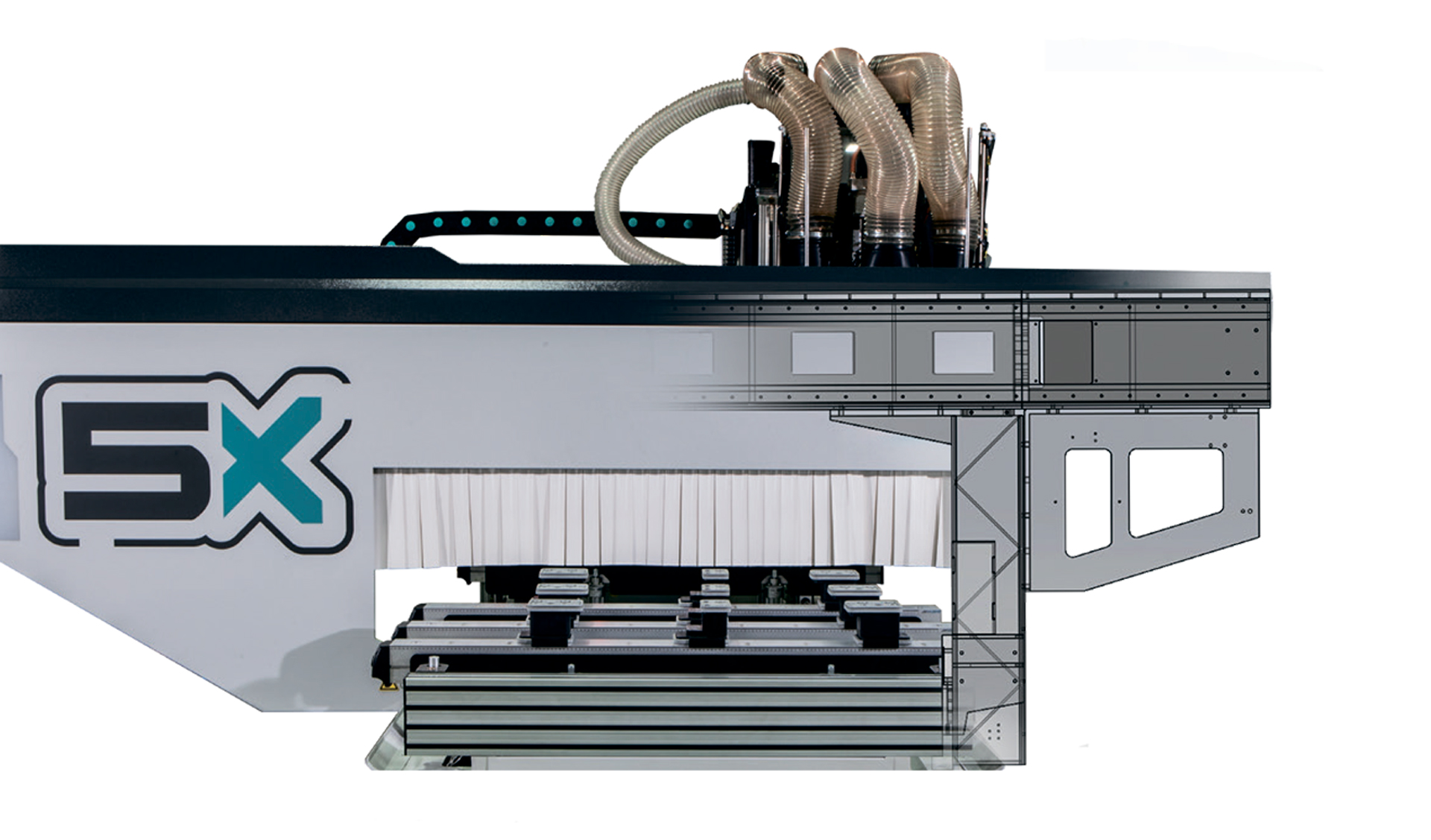

Конструкция станины

Конструкция станины выполнена из высокопрочной стали с ребрами жесткости, прошедшей термическую обработку для снятия внутренних напряжений. Обработка на станке с ЧПУ за одну базировку и тестирование на лазерных стендах обеспечивают высокую геометрическую точность и надежность конструкции.

Рабочий стол

Рабочий стол оснащен четырьмя вакуумными консолями Schmalz (2 с подъемником, 2 без) с двойными поршнями высотой 100 мм. Каждая консоль комплектуется тремя вакуумными блоками (8 шт. 140 x 115 x 100 мм и 4 шт. 125 x 75 x 100 мм). Опорные поршни гарантируют точное позиционирование, а разгрузочные поршни упрощают выгрузку деталей.

Перемещение по осям

Перемещение по осям осуществляется через реечные передачи и шестерни с двумя бесщеточными серводвигателями (X1 и X2) для оси X. Скорости до 70 м/мин по осям X/Y и 20 м/мин по оси Z, а также угловые скорости осей A/C (120°/с) обеспечивают высокую производительность и точность.

Централизованная система смазки

Централизованная система смазки автоматически обслуживает 19 точек, продлевая срок службы узлов. Поддержка ручного управления через блок ЧПУ минимизирует затраты на обслуживание.

Автоматическая система измерения и привязки инструмента

Автоматическая система измерения и привязки инструмента измеряет инструменты диаметром до 90 мм, записывая данные в систему для точной настройки и минимизации ошибок.

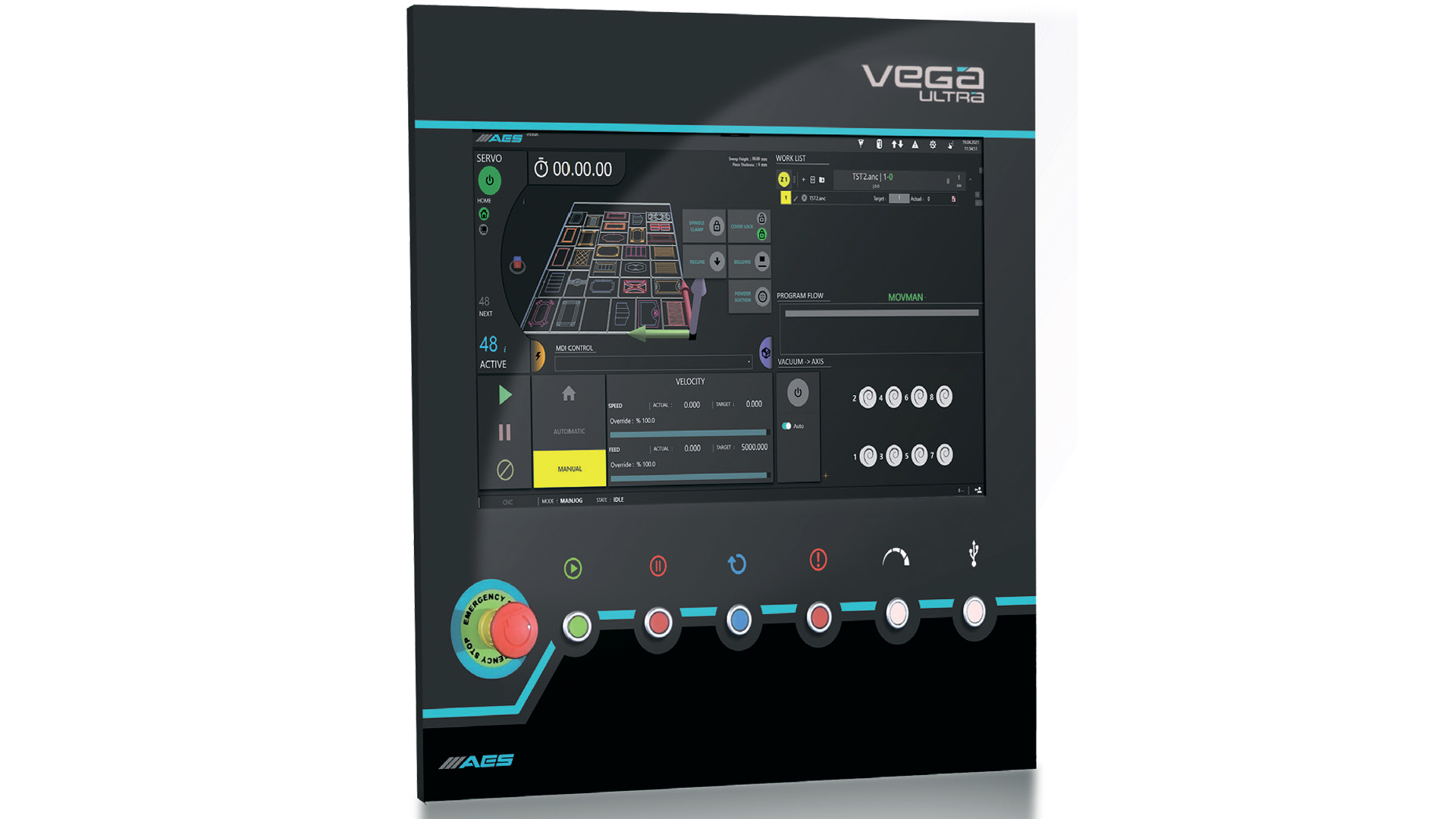

Система ЧПУ и управления

Система ЧПУ и управления оснащена контроллером OSAI на базе Windows с 21,5-дюймовым LCD-монитором, Ethernet и USB слотами, пультом управления и поддержкой G-кодов. Интерфейс позволяет создавать программы, моделировать обработку и подключаться удаленно для поддержки. Программное обеспечение Alphacam Core + xSimultaneous или DDX Easywood Premium обеспечивает гибкость программирования.

Двигатель шпинделя

Двигатель шпинделя HSD HSK F63 мощностью 11 кВт (S1) / 13 кВт (S6) с водяным охлаждением поддерживает 5-осевую интерполяцию (B: бесконечная угловая, C: бесконечная угловая). Скорость вращения 12 000–24 000 об/мин, пневматическая блокировка и керамическая защита обеспечивают надежность.

Блок револьверной смены инструмента

Блок револьверной смены инструмента на 12 позиций (максимальный диаметр 165 мм, вес до 7 кг) расположен справа от портала. Датчики проверяют состояние инструмента, обеспечивая быструю и точную смену.

Вакуумный насос

Вакуумный насос Becker производительностью 100 м³/ч обеспечивает надежный захват при 100/200 мбар. Воздушное охлаждение и низкие эксплуатационные расходы повышают эффективность.

Программа оптимизации Alphacam Core + xSimultaneous

Программа оптимизации Alphacam Core + xSimultaneous поддерживает 2D/3D-обработку, импорт CAD-файлов, параметрические эскизы и оптимизацию раскроя. Модуль xSimultaneous обеспечивает 5-осевую обработку для сложных задач. Альтернативно доступна программа DDX Easywood Premium.

Сверлильный узел

Сверлильный узел Hiteco включает 10 вертикальных шпинделей (7 по X, 3 по Y), 6 горизонтальных (3x2) и пильный диск (120 мм). Скорость сверления до 6 000 об/мин (вертикальное) и 4 740 об/мин (горизонтальное) с воздушным охлаждением.

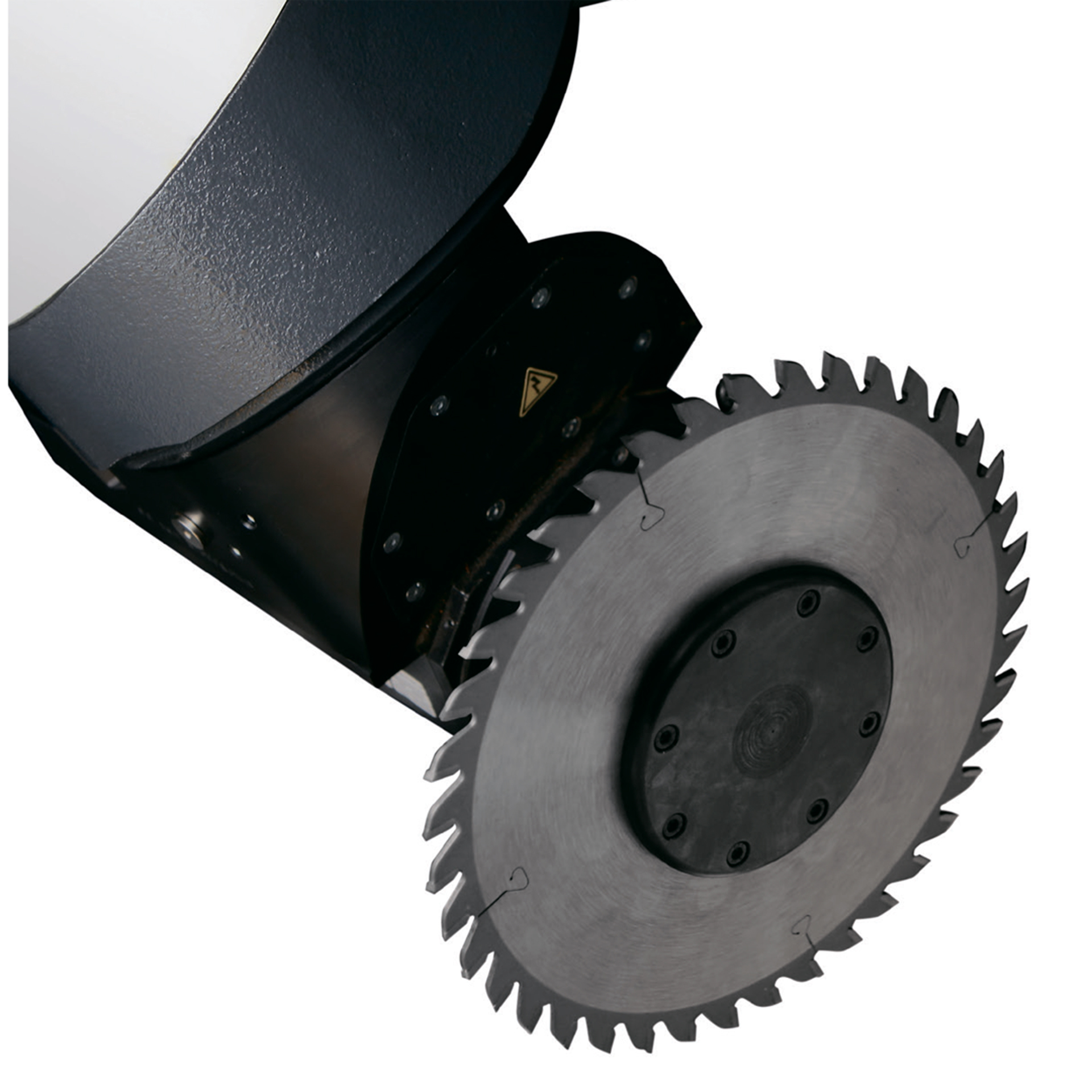

Магазин для пильного диска

Магазин для пильного диска поддерживает диски диаметром до 120 мм. Датчики обеспечивают контроль состояния инструмента для точной обработки.

Упаковочная система для транспортировки

Упаковочная система гарантирует безопасную транспортировку станка, упрощая процессы погрузки и выгрузки.

Требования к помещению и пылеудалению

Для работы станка требуется бетонный пол толщиной 200 мм (C20/25). Система пылеудаления (патрубок Ø250 мм) требует производительности 5 000 м³/ч (6 500 м³/ч с боковой мельницей). Пневмосистема: компрессор 240 н/л (14,5 м³/ч) при 7 бар.

Главные преимущества обрабатывающего центра с ЧПУ AES VEGA ULTRA 5X 1625

1. Гибкость – ориентирован на объемную мебель, массив, удобен для разноформатных деталей и точной 3D-обработки.
2. Высокая точность – 5-осевой шпиндель и серводвигатели обеспечивают исключительное качество обработки.
3. Производительность – скорости до 70 м/мин ускоряют производственный цикл.
4. Автоматизация – OSAI и Alphacam упрощают программирование и управление.
5. Надежность – прочная станина и автоматическая смазка минимизируют износ.
6. Экономичность – оптимизация раскроя и низкие затраты на обслуживание повышают рентабельность.

Станок сочетает передовые технологии, высокую производительность и надежность, что делает его оптимальным для мебельной и строительной индустрии.

Обслуживание и сервисная поддержка

Фрезерный обрабатывающий центр с ЧПУ AES VEGA ULTRA 5X 1625 рассчитан на интенсивную эксплуатацию. Прочная станина и автоматическая смазка обеспечивают долговечность. Обслуживание включает проверку шпинделя, серводвигателей и насоса. Производитель предоставляет монтаж, пусконаладку, обучение и техническую поддержку для минимизации простоев.

Экономическая эффективность и рентабельность

Покупка AES VEGA ULTRA 5X 1625 оптимизирует производство благодаря высокой скорости, автоматизации и точности. Программа Alphacam Core + xSimultaneous или DDX Easywood Premium минимизирует отходы, а низкие эксплуатационные расходы ускоряют окупаемость.

Безопасность эксплуатации

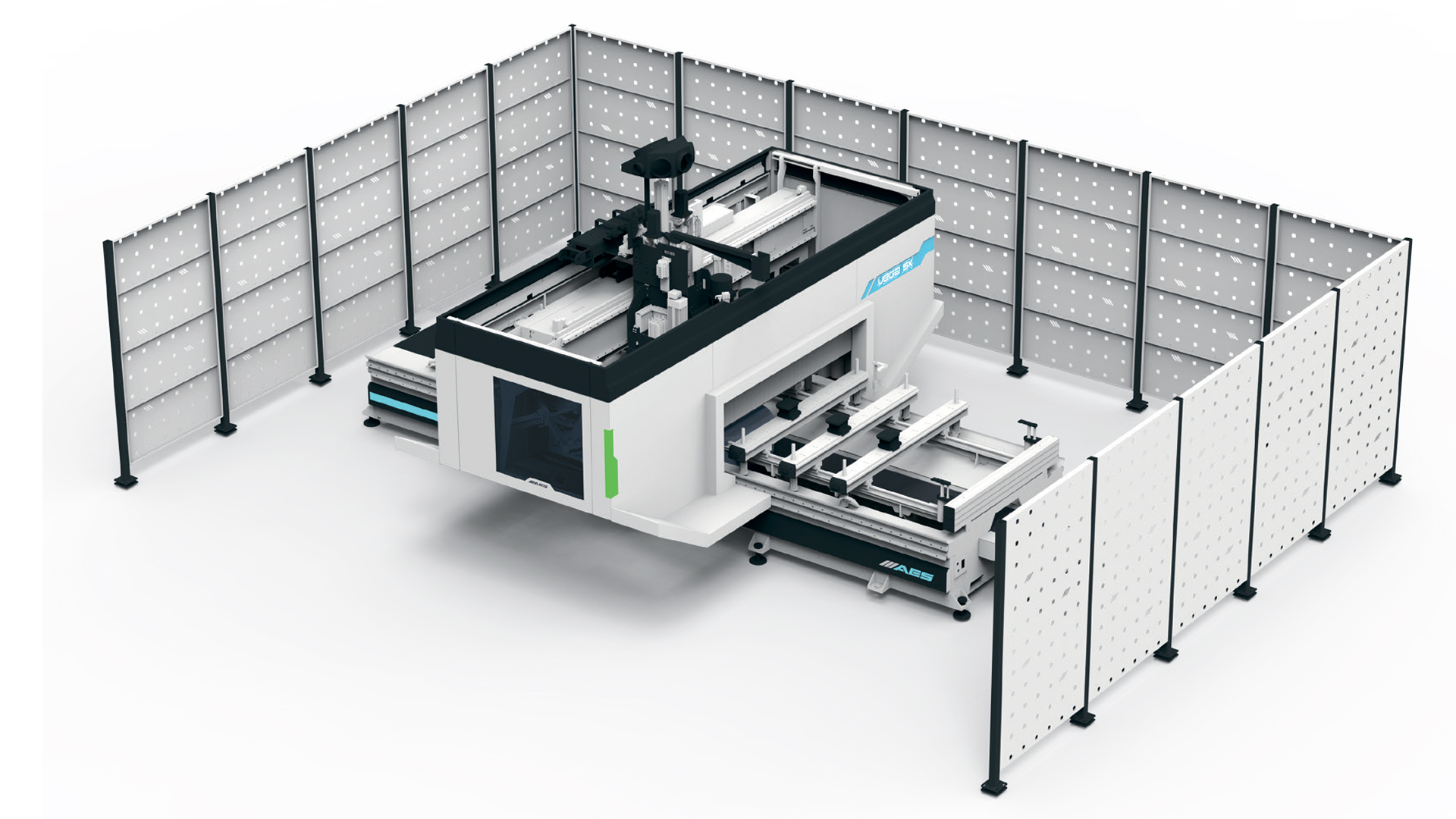

Фрезерный обрабатывающий центр с ЧПУ AES VEGA ULTRA 5X 1625 оснащен световым барьером, аварийными кнопками и защитными кожухами. Пневматическая блокировка инструмента и система пылеудаления обеспечивают безопасность оператора.

Комплектация

• Шпиндель HSD 11/13 кВт HSK F63 с водяным охлаждением
• Револьверный магазин на 12 инструментов
• Вакуумный насос Becker 100 м³/ч
• Четыре консоли Schmalz (2 с подъемником, 2 без) с 12 вакуумными блоками (8 шт. 140 x 115 x 100 мм, 4 шт. 125 x 75 x 100 мм)
• Сверлильный узел Hiteco (10 вертикальных, 6 горизонтальных, пила 120 мм)
• Программа Alphacam Core + xSimultaneous или DDX Easywood Premium
• Набор держателей инструмента/цанг (8 шт.)
• Магазин для пильного диска (до 120 мм)
• Пульт управления (7 языков, включая русский)
• Защитный световой барьер
• Чилер для водяного охлаждения
• Упаковочная система для транспортировки
