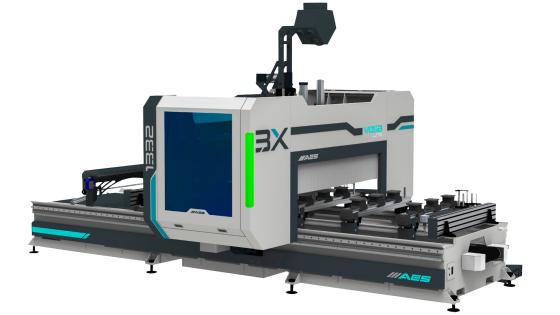

Фрезерный обрабатывающий центр с ЧПУ 4-осевой AES VEGA ULTRA 4X 1325

Назначение и область применения

Фрезерный обрабатывающий центр с ЧПУ AES VEGA ULTRA 4X 1325 предназначен для высокоточной обработки древесины, плитных материалов (МДФ, ДСП, фанера), пластиков, композитных материалов и мягких металлов, таких как алюминий. Станок разработан для выполнения сложных задач в мебельном производстве, изготовлении дверей, окон, декоративных элементов и деталей с криволинейными поверхностями. Он поддерживает фрезерование, гравировку, 3D-обработку, угловую резку, вертикальное и горизонтальное сверление, а также нарезку пазов. Четырёхосевая система управления (X, Y, Z, A) с поворотным шпинделем (±90°) позволяет обрабатывать цилиндрические и сложные 3D-заготовки, обеспечивая гибкость для серийного и индивидуального производства.

Технические характеристики обрабатывающего центра

Детальное описание узлов обрабатывающего центра

Конструкция станины

Конструкция станины изготовлена из высокопрочной стали с усиленными рёбрами жёсткости, прошедшей термическую обработку для устранения внутренних напряжений. Прецизионная обработка на станке с ЧПУ за одну установку и контроль на лазерных стендах гарантируют высокую геометрическую точность и устойчивость при обработке сложных заготовок.

Рабочий стол

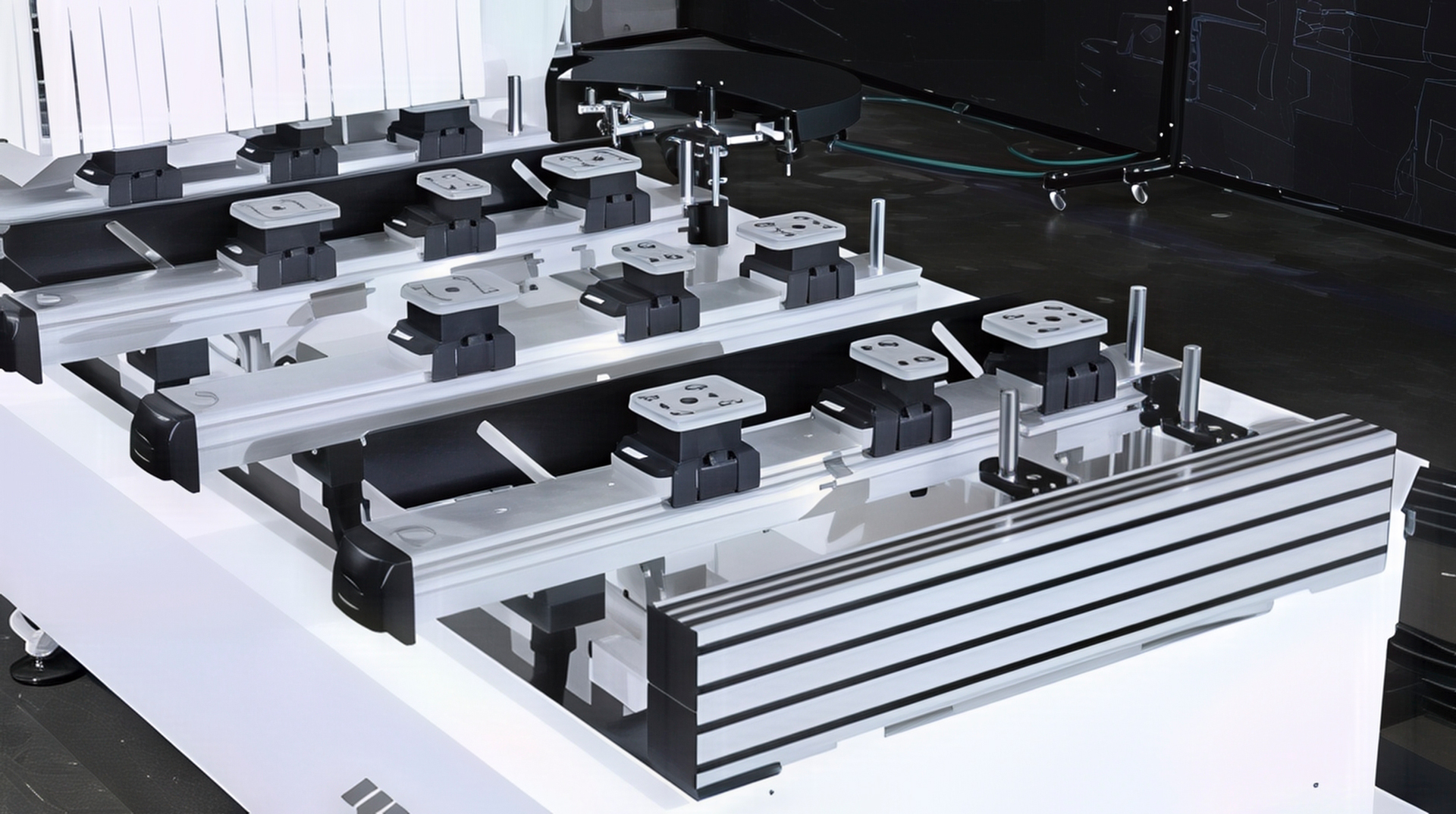

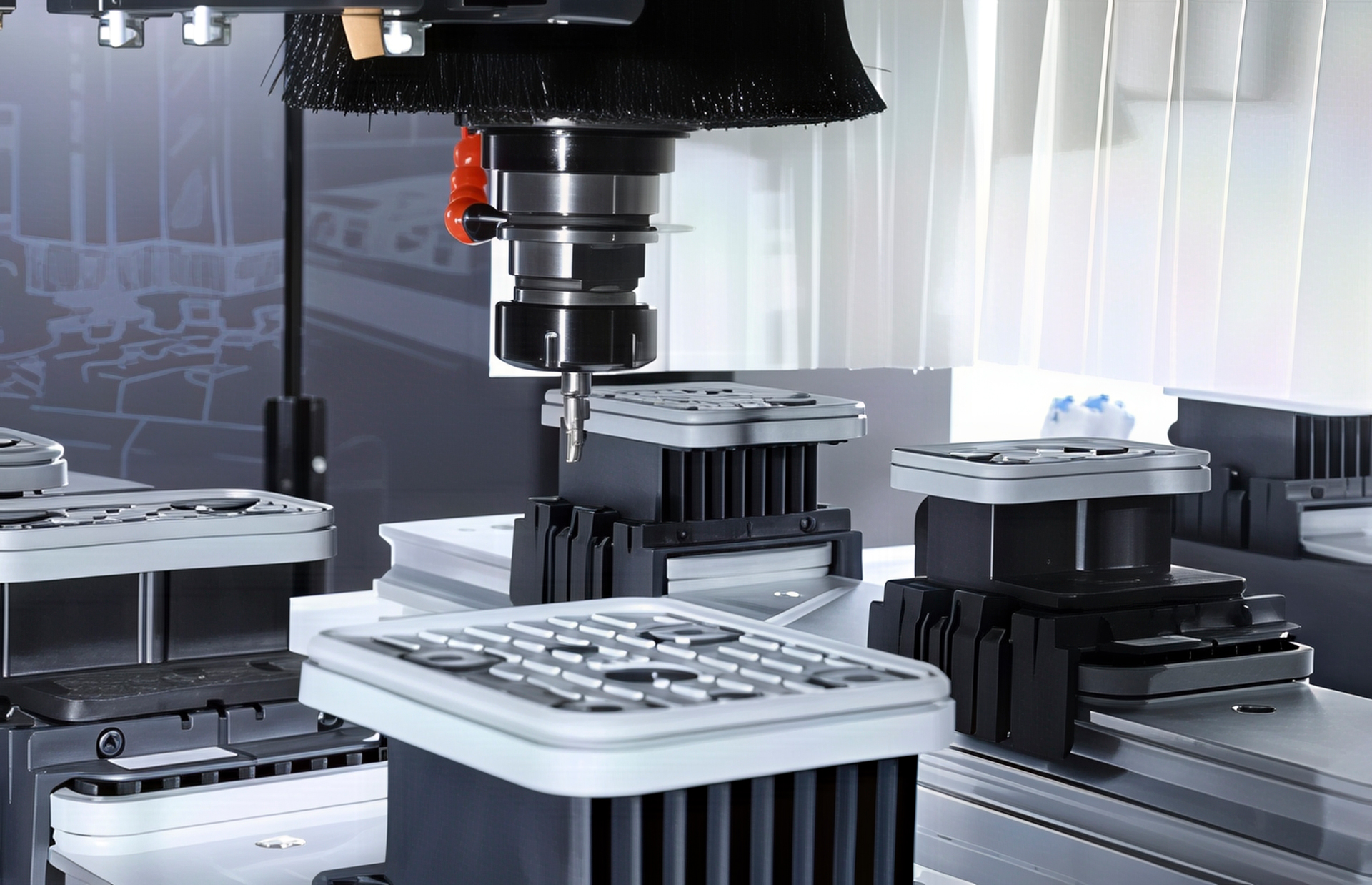

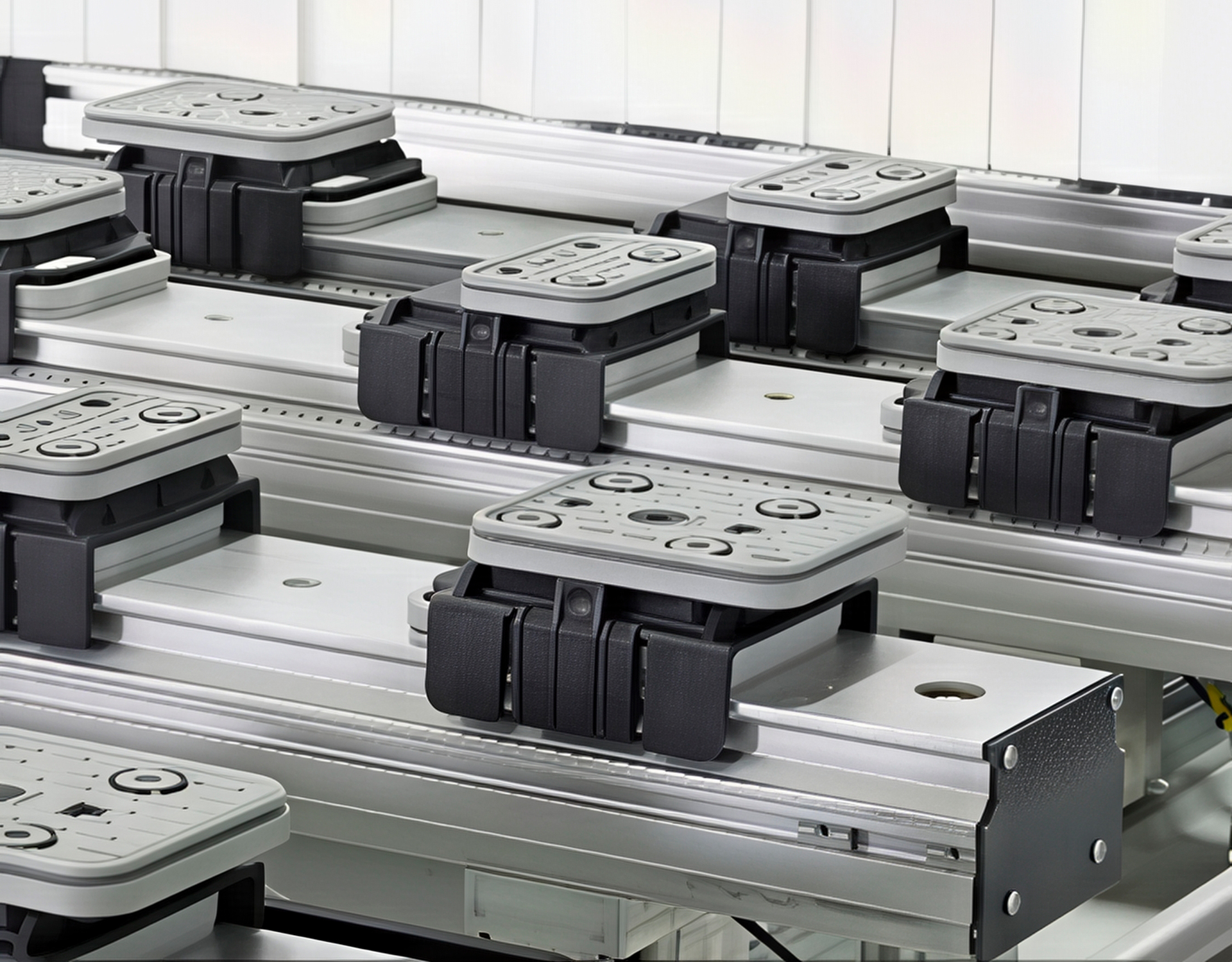

Рабочий стол оснащён шестью вакуумными консолями Schmalz (4 с подъемником, 2 без) с одинарными поршнями высотой 85 мм. Каждая консоль укомплектована тремя вакуумными блоками (12 шт. 140 x 115 x 85 мм и 6 шт. 125 x 75 x 85 мм). Опорные поршни обеспечивают точное позиционирование, а разгрузочные поршни упрощают выгрузку деталей.

Перемещение по осям

Перемещение по осям осуществляется через реечные передачи и шестерни с использованием двух бесщеточных серводвигателей (X1 и X2) для оси X. Четвёртая ось (A) реализована через поворотный шпиндель (±90°), обеспечивая обработку криволинейных поверхностей. Скорости до 100 м/мин по осям X/Y и 20 м/мин по оси Z гарантируют высокую производительность.

Централизованная система смазки

Централизованная система смазки автоматически обслуживает 19 точек, продлевая срок службы механических узлов и снижая затраты на обслуживание. Ручное управление через блок ЧПУ обеспечивает удобство эксплуатации.

Автоматическая система измерения и привязки инструмента

Автоматическая система измерения и привязки инструмента измеряет инструменты диаметром до 90 мм, записывая данные в систему для точной настройки и минимизации ошибок.

Система ЧПУ и управления

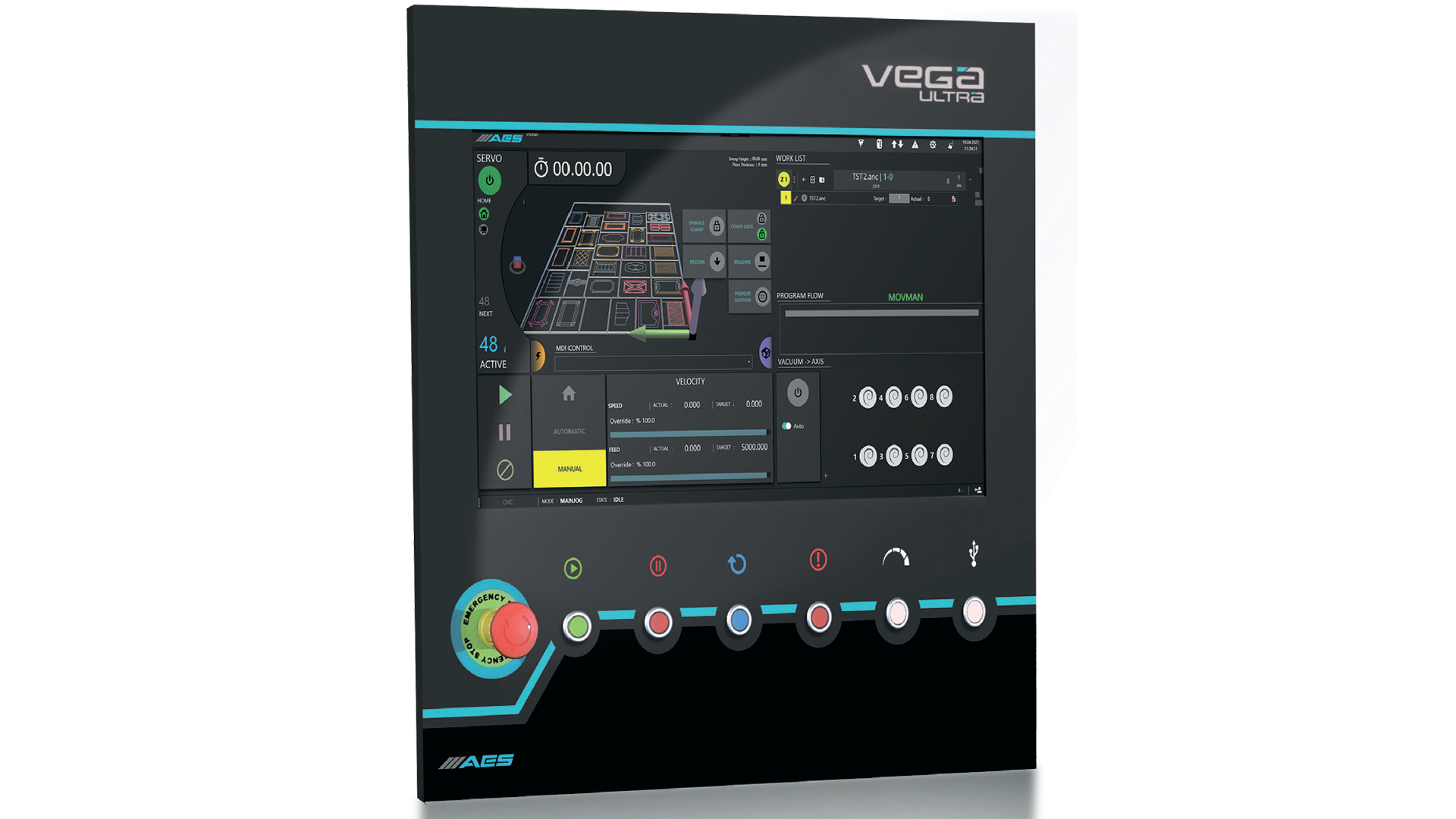

Система ЧПУ и управления оснащена контроллером OSAI на базе Windows с 21,5-дюймовым LCD-монитором, слотами Ethernet и USB, пультом управления и поддержкой G-кодов. Интерфейс поддерживает создание программ, моделирование обработки и удалённое подключение. Программное обеспечение Alphacam Core + xPositional обеспечивает гибкость программирования и оптимизацию процессов.

Двигатель шпинделя

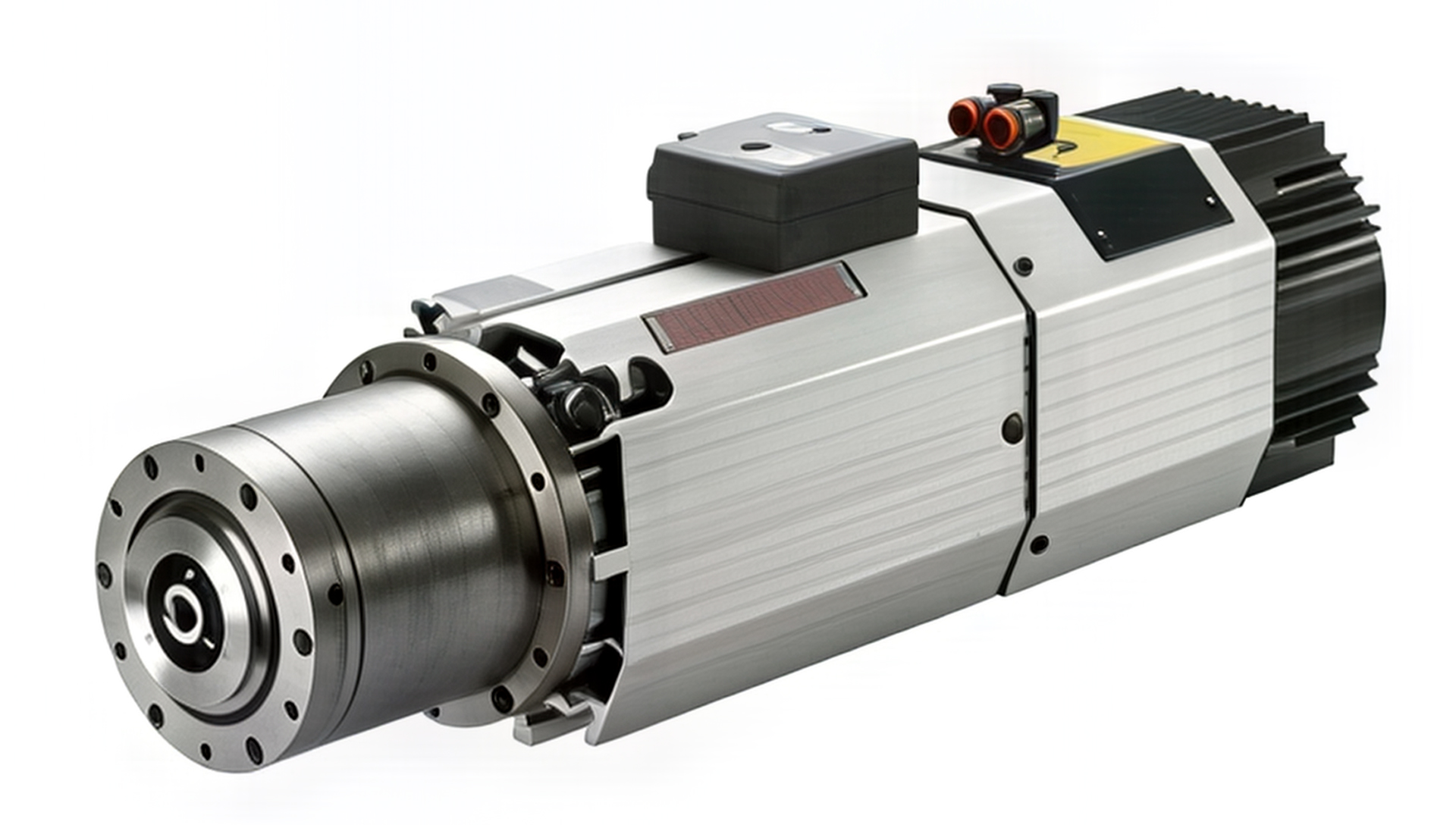

Двигатель шпинделя HSD HSK F63 мощностью 9 кВт (S1) с воздушным охлаждением и поворотом ±90° поддерживает четырёхосевую обработку. Скорость вращения 12 000–24 000 об/мин, пневматическая блокировка и керамическая защита обеспечивают надёжность. Боковой фрезерный шпиндель мощностью 5,5 кВт расширяет возможности обработки.

Блок смены инструмента

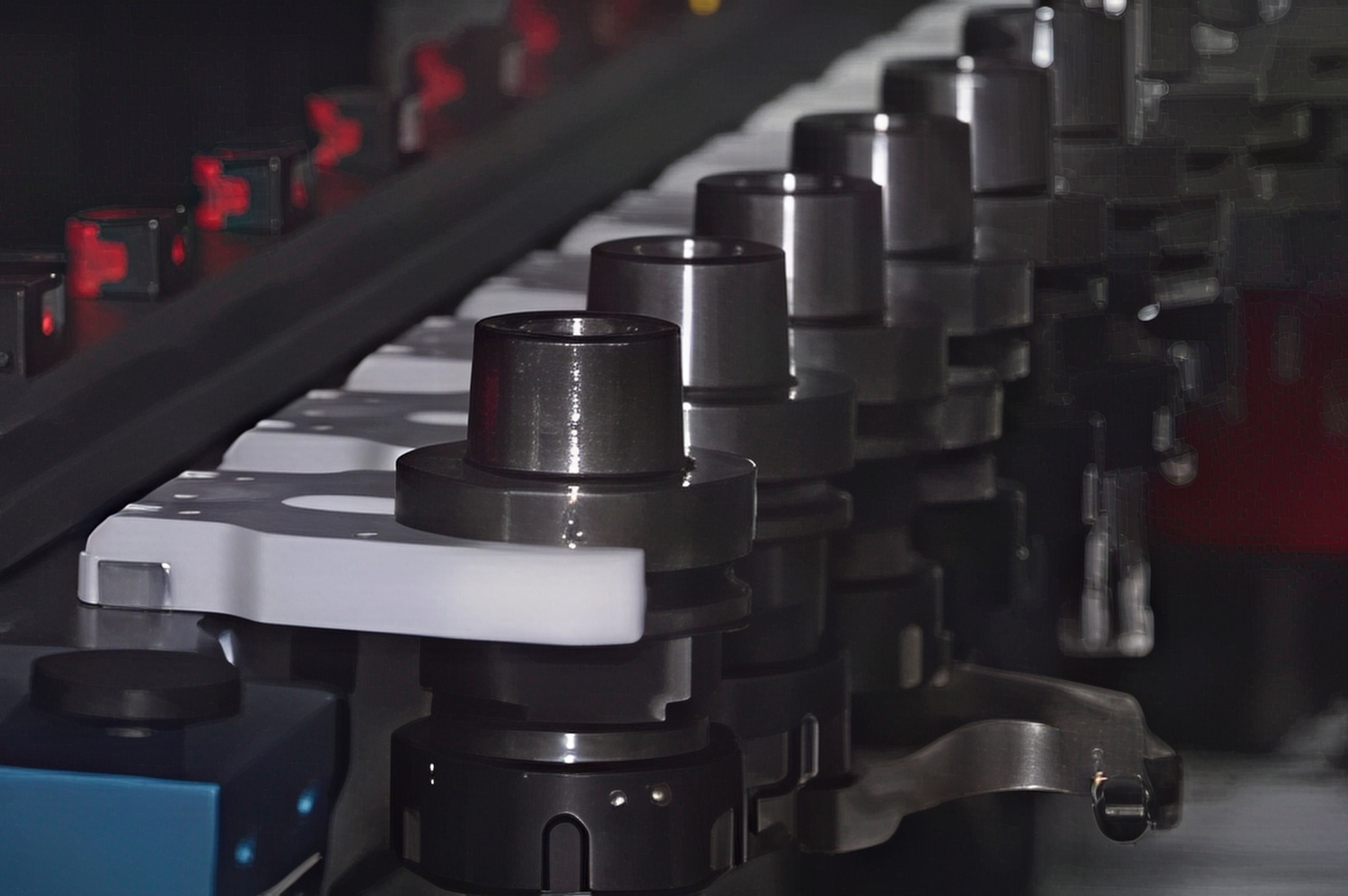

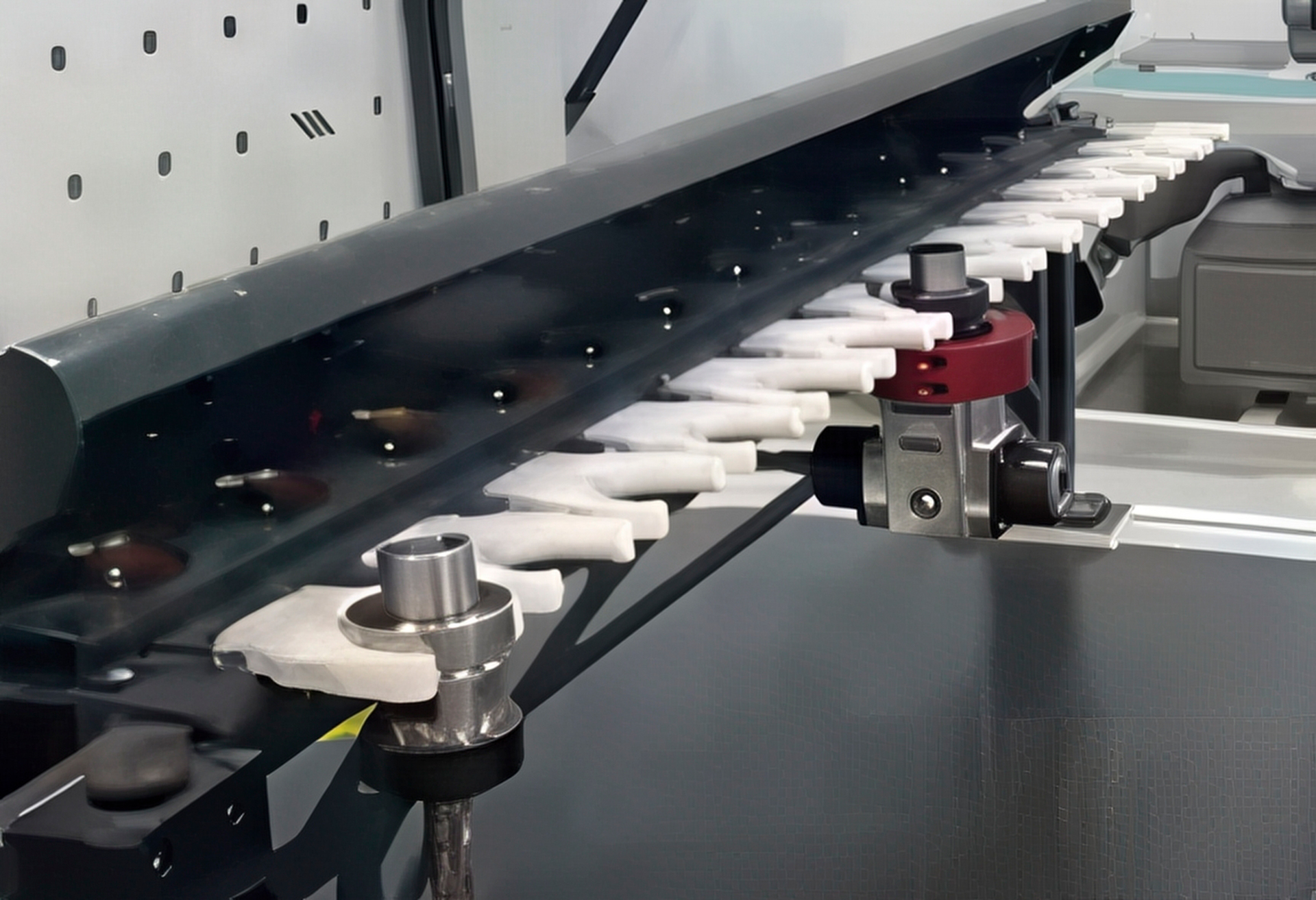

Блок смены инструмента включает линейный магазин на 14 позиций, расположенный вдоль оси X. Датчики контроля состояния инструмента обеспечивают точность и производительность.

Вакуумный насос

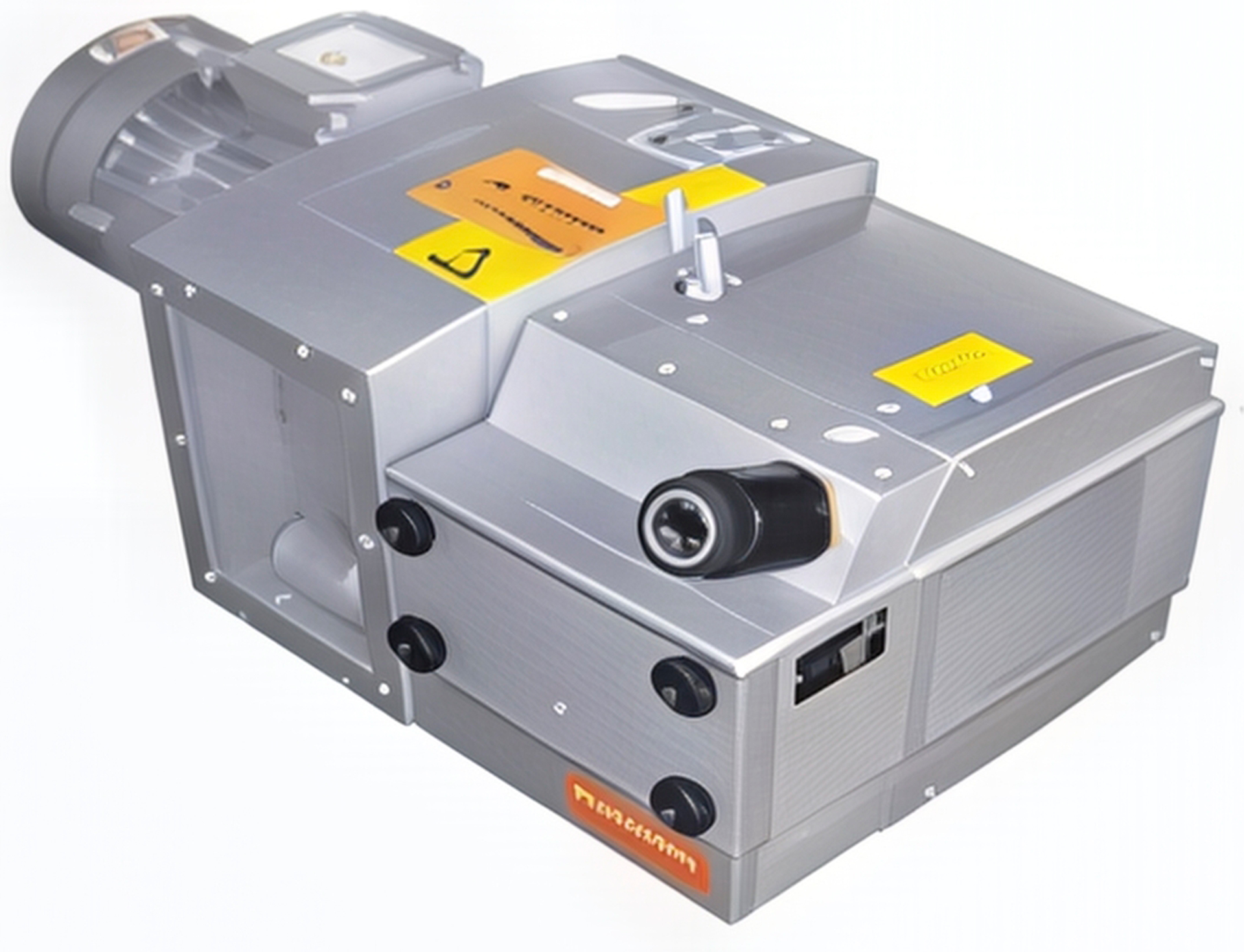

Вакуумный насос Becker производительностью 100 м³/ч обеспечивает надёжную фиксацию заготовок при 100/200 мбар. Система воздушного охлаждения и низкие эксплуатационные расходы повышают эффективность.

Программа оптимизации Alphacam Core + xPositional

Программа оптимизации Alphacam Core + xPositional поддерживает 2D/3D/4D-обработку, импорт CAD-файлов, создание параметрических эскизов и оптимизацию раскроя. Модуль xPositional обеспечивает высокую точность обработки сложных деталей.

Сверлильный узел

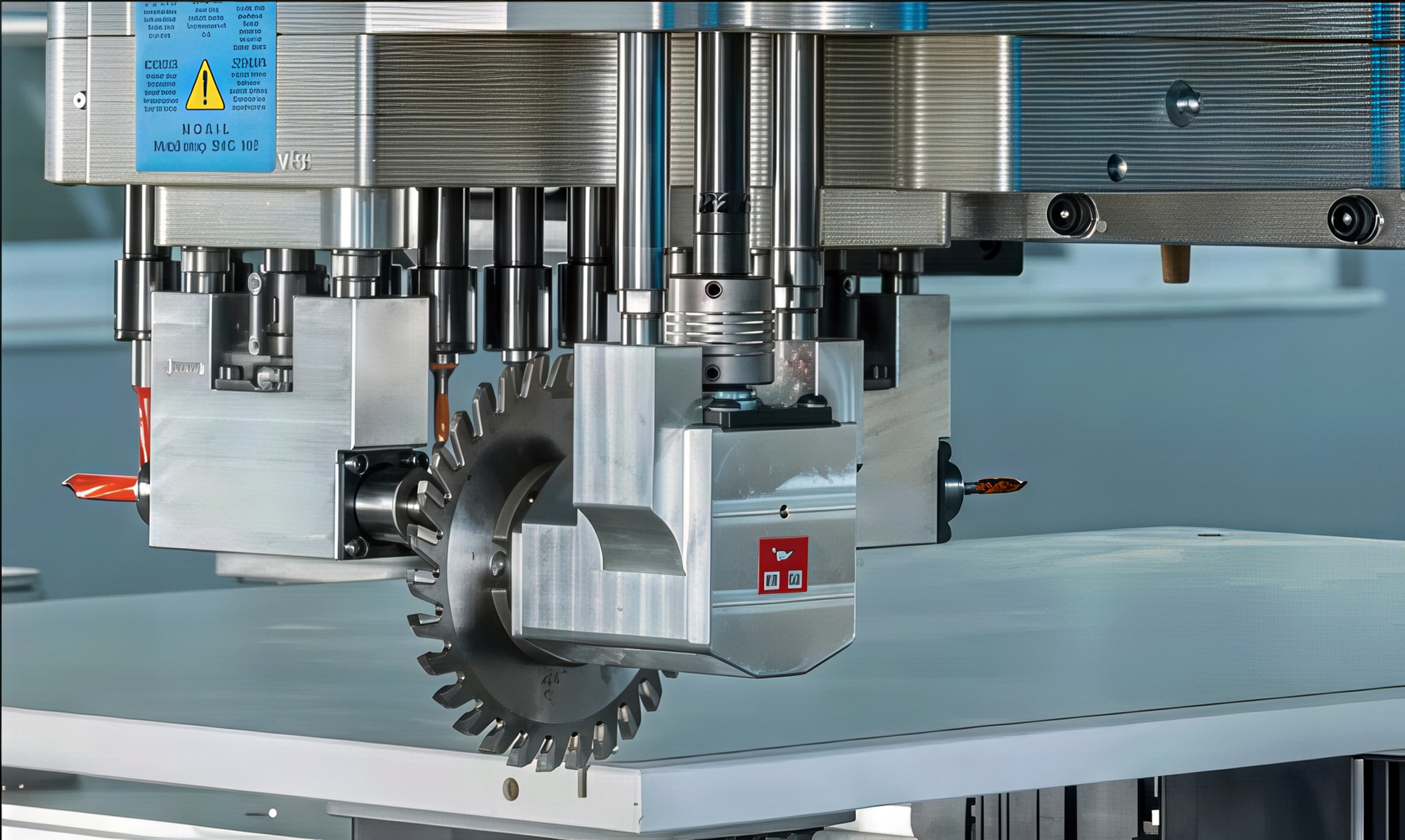

Сверлильный узел HSD включает 10 вертикальных шпинделей (7 по X, 3 по Y), 6 горизонтальных (3x2) и пильный диск (120 мм). Скорость сверления до 6 000 об/мин (вертикальное) и 4 740 об/мин (горизонтальное) с системой воздушного охлаждения.

Магазин для пильного диска

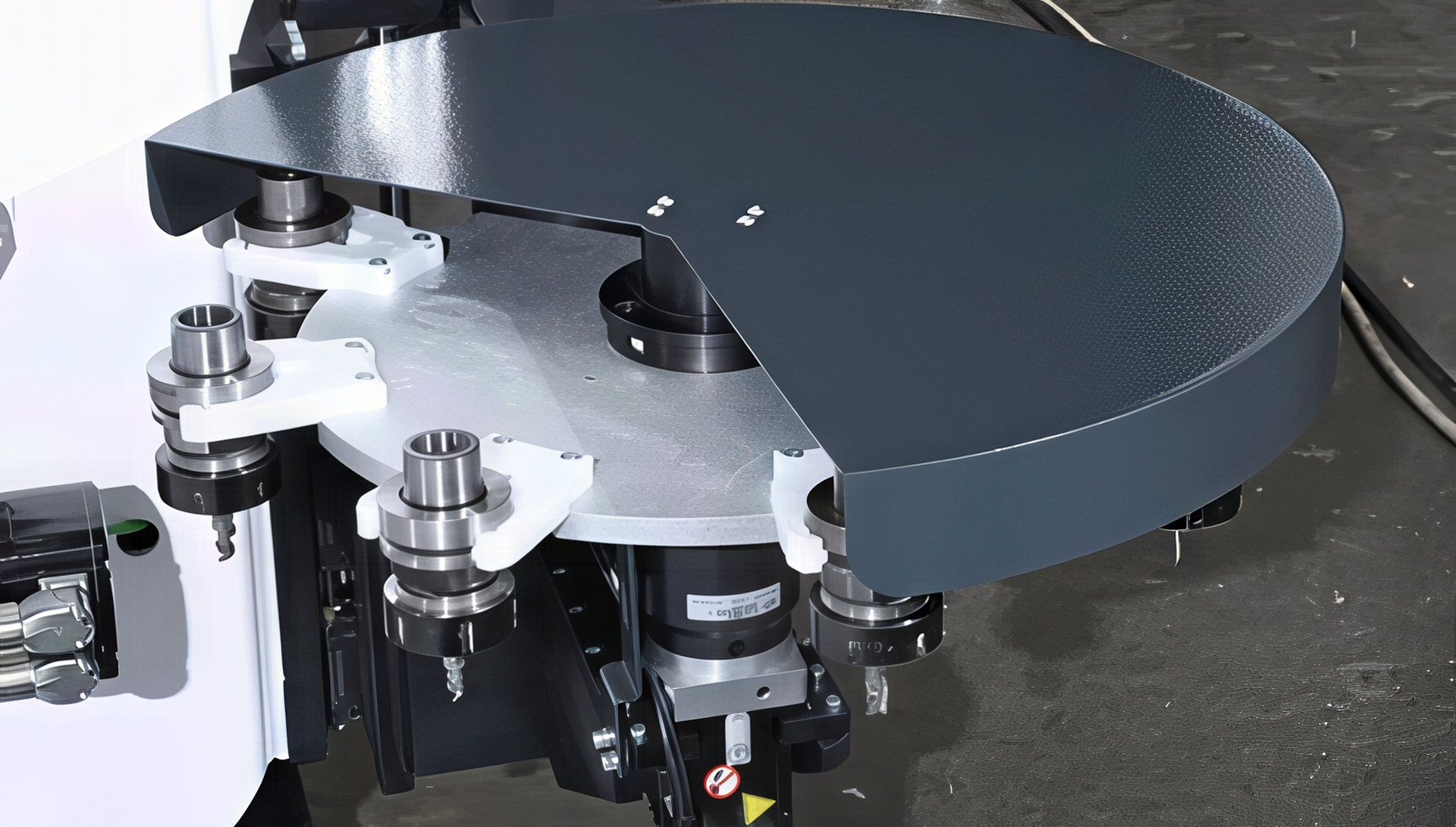

Магазин для пильного диска поддерживает диски диаметром до 120 мм. Датчики контроля состояния инструмента обеспечивают точность обработки.

Упаковочная система для транспортировки

Упаковочная система обеспечивает безопасную транспортировку станка, упрощая процессы погрузки и выгрузки.

Требования к помещению и пылеудалению

Для работы станка требуется бетонный пол толщиной 200 мм (C20/25). Система пылеудаления (патрубок Ø250 мм) требует производительности 5 000 м³/ч (6 500 м³/ч с боковой мельницей). Пневмосистема: компрессор 240 н/л (14,5 м³/ч) при 7 бар.

Дополнительные опции

Станок AES VEGA ULTRA 4X 1325 может быть усовершенствован следующими опциями, повышающими его функциональность и эффективность:

• Конвейерный блок OPC601603 (6000 мм) – интегрированная система, встроенная в корпус станка, эффективно транспортирует пыль, стружку и мелкие отходы в контейнер за пределами рабочей зоны, поддерживая чистоту на производстве.
• Вакуумный насос Becker OPC601304 (250 м³/ч) – насос сухого типа мощностью 8,9 л.с. с воздушным охлаждением. Обеспечивает производительность 244 м³/ч при 100 мбар (50 Гц) или 286 м³/ч при 200 мбар (60 Гц), гарантируя надёжную фиксацию заготовок.
• Сверлильная группа HSD OPC601102 – усовершенствованный узел с 12 вертикальными шпинделями (7 по оси X, 5 по оси Y, до 6 000 об/мин), 8 горизонтальными шпинделями (4x2: 2x2 по оси X, 2x2 по оси Y, до 4 740 об/мин) и двумя пильными дисками (120 мм, до 7 500 об/мин по осям X и Y). Использует подключение инструмента Ø10 и межосевое расстояние 32 мм, с системой воздушного охлаждения.
• Дополнительный ключ Alphacam Core (апгрейд OPA0001) – расширяет возможности программного обеспечения Alphacam Core, предоставляя дополнительные инструменты для программирования сложных операций и оптимизации процессов.

Главные преимущества обрабатывающего центра с ЧПУ AES VEGA ULTRA 4X 1325

1. Четырёхосевая обработка – поворотный шпиндель (±90°) позволяет выполнять сложную 3D- и 4D-обработку, включая цилиндрические детали и криволинейные поверхности.
2. Высокая точность – шпиндель и серводвигатели обеспечивают превосходное качество обработки.
3. Производительность – рабочие скорости до 80 м/мин по X/Y, 15 м/мин по Z и угловая скорость 120°/с по оси A сокращают производственный цикл.
4. Автоматизация – системы OSAI и Alphacam упрощают программирование и управление.
5. Надёжность – прочная станина и автоматическая смазка минимизируют износ.
6. Экономичность – оптимизация раскроя и низкие эксплуатационные расходы повышают рентабельность.

Станок сочетает передовые технологии, высокую производительность и надёжность, что делает его идеальным решением для мебельной, строительной и декоративной индустрии.

Обслуживание и сервисная поддержка

Фрезерный обрабатывающий центр с ЧПУ AES VEGA ULTRA 4X 1325 рассчитан на интенсивную эксплуатацию. Прочная станина и автоматическая смазка обеспечивают долговечность. Обслуживание включает проверку шпинделя, серводвигателей и насоса. Производитель предоставляет монтаж, пусконаладку, обучение и техническую поддержку для минимизации простоев.

Экономическая эффективность и рентабельность

Покупка AES VEGA ULTRA 4X 1325 оптимизирует производство благодаря высокой скорости, автоматизации и точности. Программа Alphacam Core + xPositional минимизирует отходы, а низкие эксплуатационные расходы ускоряют окупаемость.

Безопасность эксплуатации

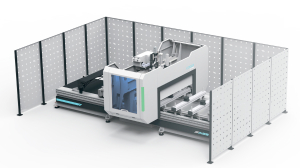

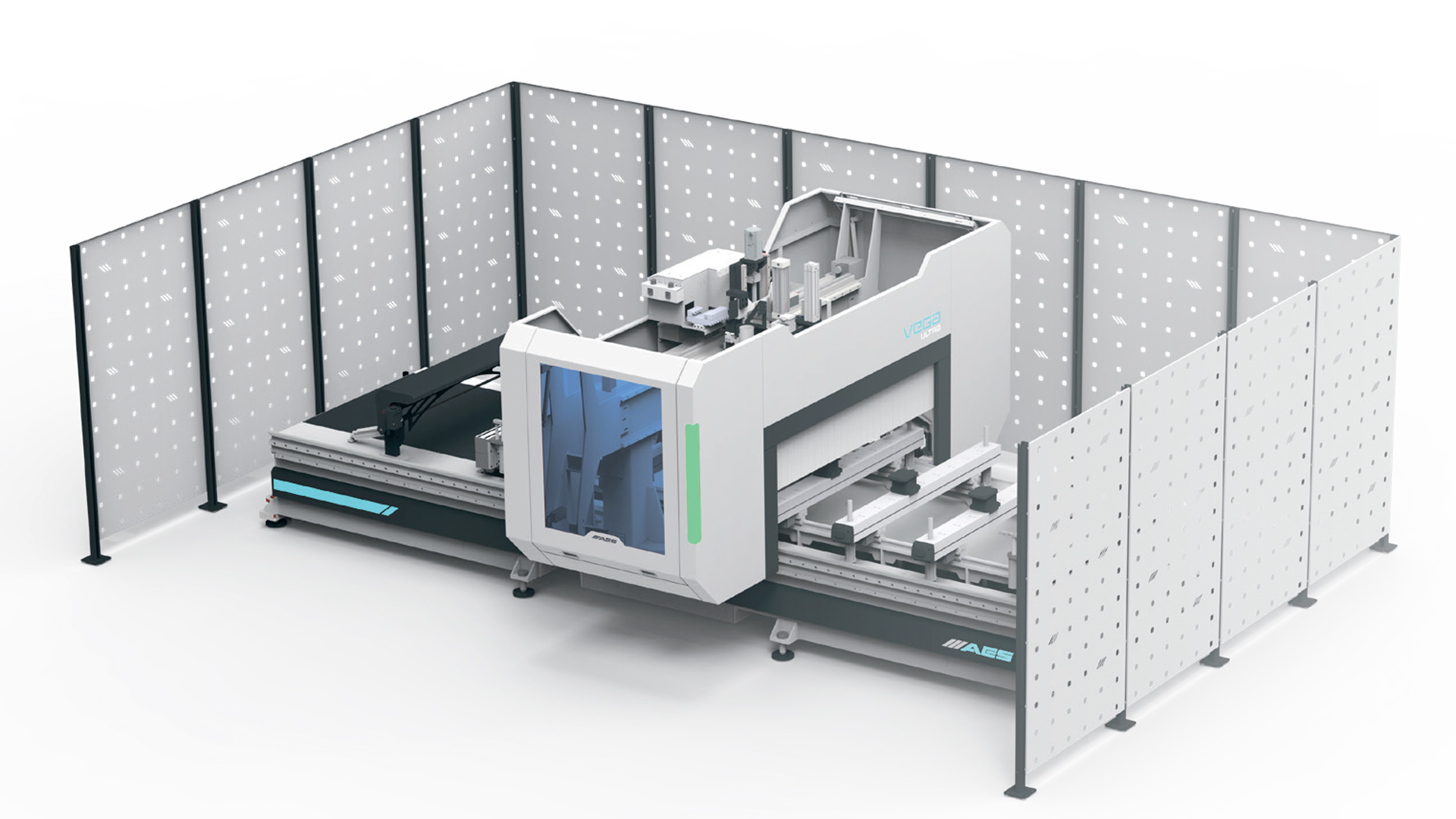

Фрезерный обрабатывающий центр с ЧПУ AES VEGA ULTRA 4X 1325 оснащён световым барьером, аварийными кнопками и защитными кожухами. Пневматическая блокировка инструмента и система пылеудаления обеспечивают безопасность оператора.

Комплектация

• Шпиндель HSD 9 кВт HSK F63 с воздушным охлаждением и поворотом ±90°
• Боковой фрезерный шпиндель 5,5 кВт
• Линейный магазин на 14 инструментов
• Вакуумный насос Becker 100 м³/ч
• Шесть консолей Schmalz (4 с подъемником, 2 без) с 18 вакуумными блоками (12 шт. 140 x 115 x 85 мм, 6 шт. 125 x 75 x 85 мм)
• Сверлильный узел HSD (10 вертикальных, 6 горизонтальных, пила 120 мм)
• Программа Alphacam Core + xPositional
• Набор держателей инструмента/цанг (8 шт.)
• Магазин для пильного диска (до 120 мм)
• Пульт управления (7 языков, включая русский)
• Защитный световой барьер
• Чилер для воздушного охлаждения
• Упаковочная система для транспортировки
