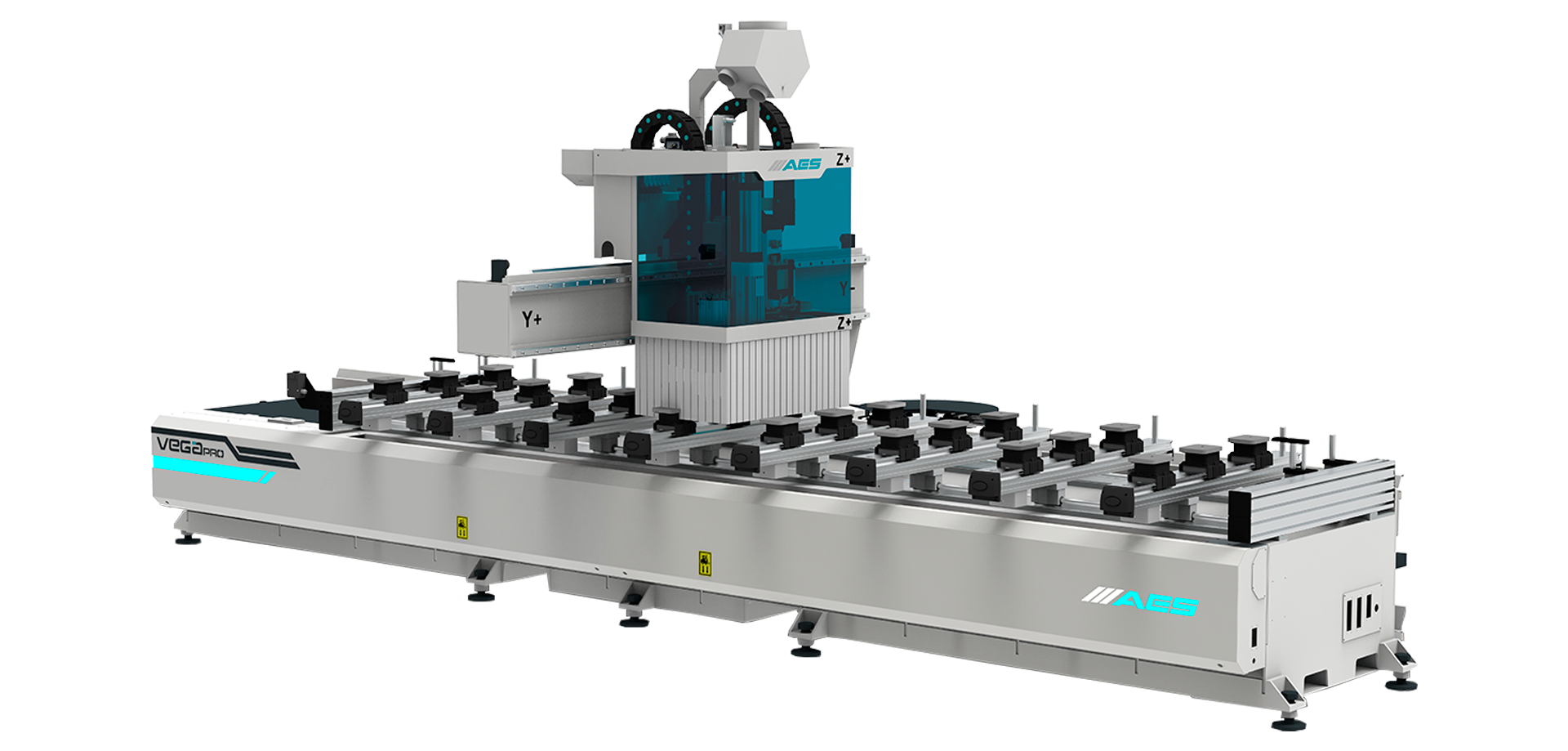

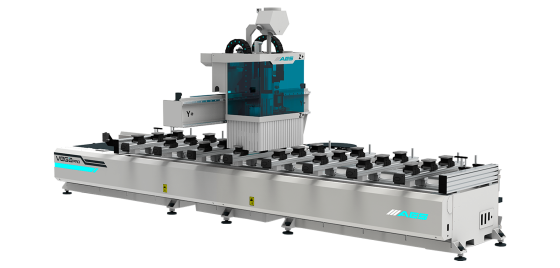

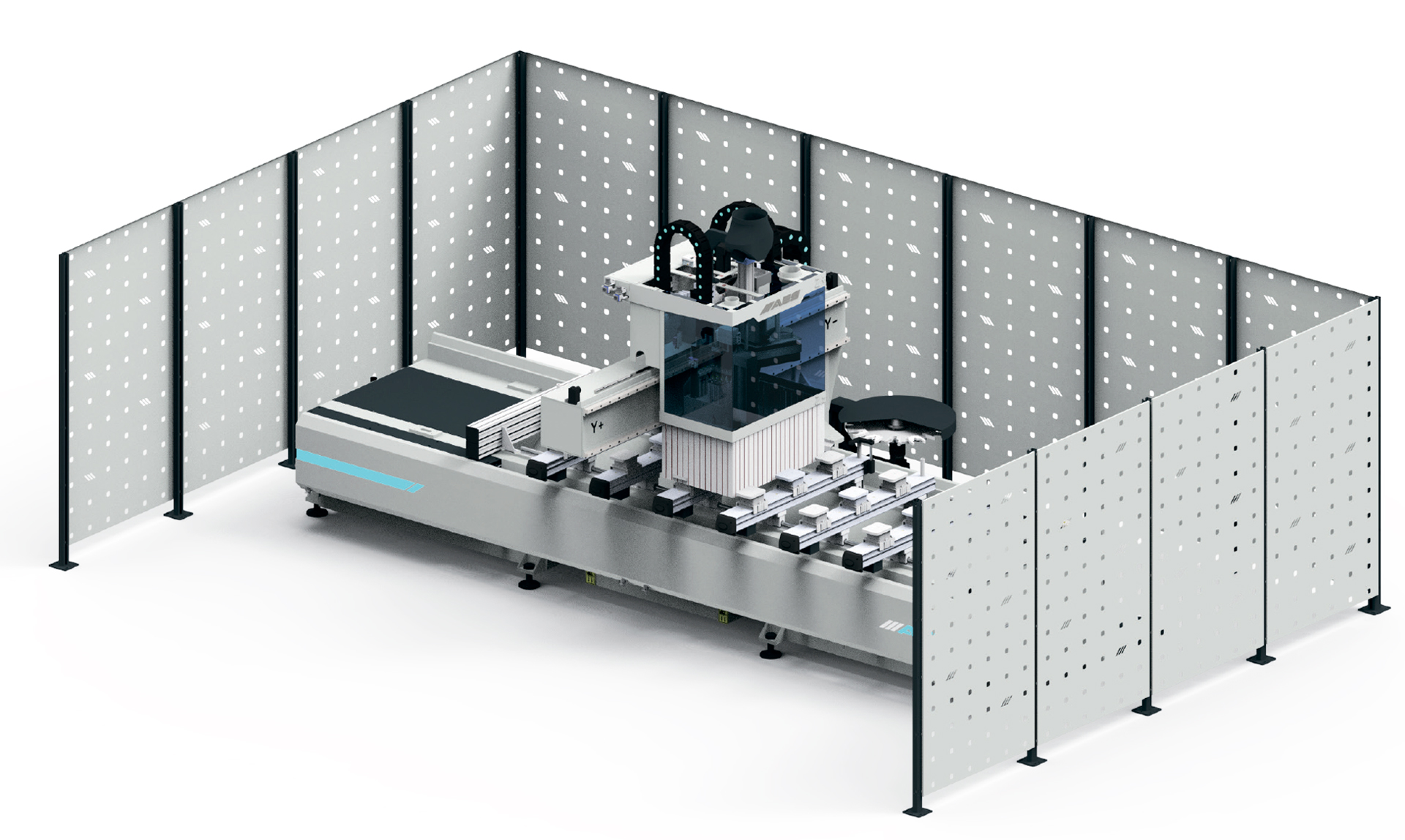

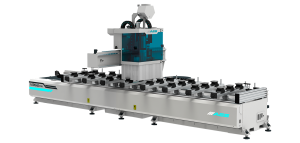

Фрезерный обрабатывающий центр с ЧПУ AES VEGA PRO EVO 1360

Назначение и область применения

Фрезерный обрабатывающий центр с ЧПУ AES VEGA PRO EVO 1360 предназначен для высокоточной обработки древесины, плитных материалов (МДФ, ДСП, фанера), пластиков, композитных материалов и мягких металлов, таких как алюминий, с акцентом на производство крупногабаритных дверей, мебельных панелей и декоративных изделий. Станок выполняет фрезерование, калибровку, 3D-обработку, угловую резку, вертикальное и горизонтальное сверление, а также нарезку пазов. Четырёхосевая система управления (X, Y, Z, A) с блоком интерполяции по четвёртой оси обеспечивает высокую гибкость для серийного производства и сложных индивидуальных заказов, особенно в дверной индустрии.

Технические характеристики обрабатывающего центра

Детальное описание узлов обрабатывающего центра

Конструкция станины

Конструкция станины изготовлена из высокопрочной стали с усиленными рёбрами жёсткости, прошедшей термическую обработку для устранения внутренних напряжений. Обработка на станке с ЧПУ за одну установку и тестирование на лазерных стендах обеспечивают исключительную геометрическую точность и устойчивость при обработке крупных заготовок.

Рабочий стол

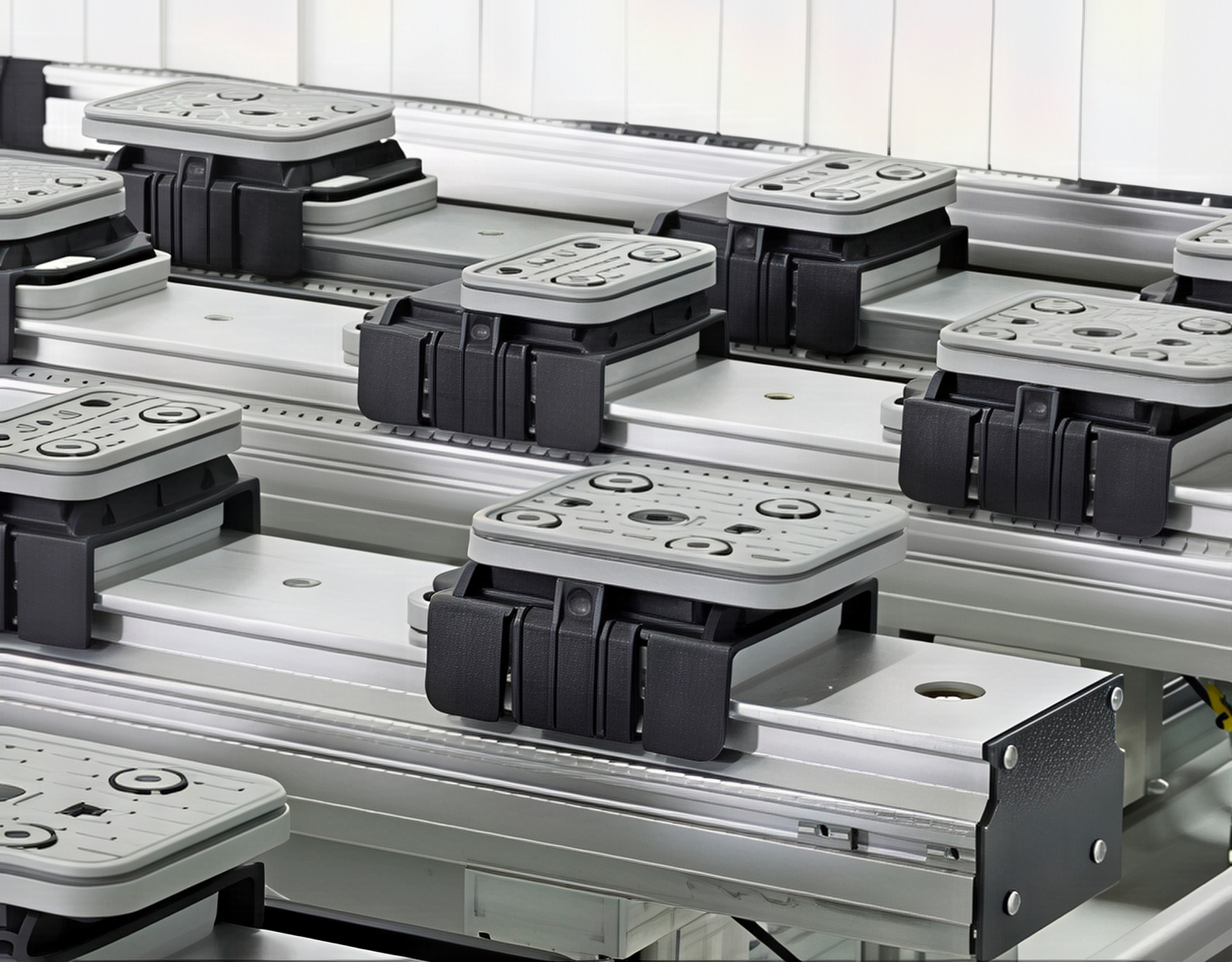

Рабочий стол оснащён десятью вакуумными консолями Schmalz высотой 85 мм (8 с подъемником, 2 без). Каждая консоль укомплектована тремя вакуумными присосками (20 шт. 140 x 115 x 50 мм, 10 шт. 125 x 75 x 50 мм). Упоры обеспечивают точное позиционирование заготовок, а разгрузочные балки упрощают выгрузку деталей после обработки.

Перемещение по осям

Перемещение по осям осуществляется через реечные передачи и шестерни с использованием бесщеточных серводвигателей для осей X, Y, Z. Четвёртая ось (A) с блоком интерполяции позволяет выполнять сложные 3D- и 4D-операции. Рабочие скорости до 70 м/мин по X/Y и 20 м/мин по Z гарантируют высокую производительность.

Централизованная система смазки

Централизованная система смазки автоматически обслуживает 19 точек, продлевая срок службы механических компонентов и снижая затраты на техническое обслуживание. Ручное управление смазкой через блок ЧПУ повышает удобство эксплуатации.

Автоматическая система измерения и привязки инструмента

Автоматическая система измерения и привязки инструмента позволяет измерять инструменты диаметром до 90 мм с автоматической записью данных в систему, минимизируя ошибки настройки.

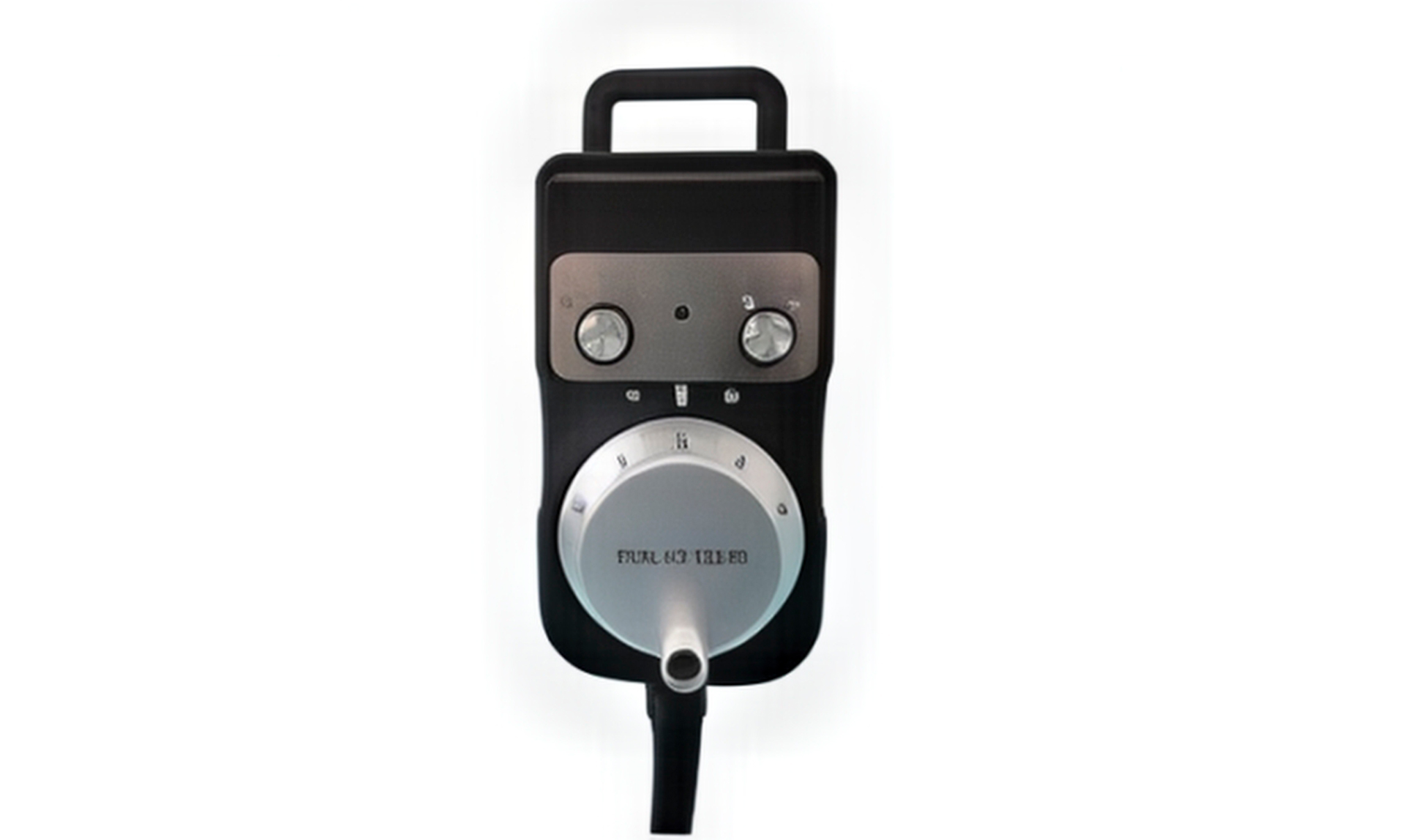

Система ЧПУ и управления

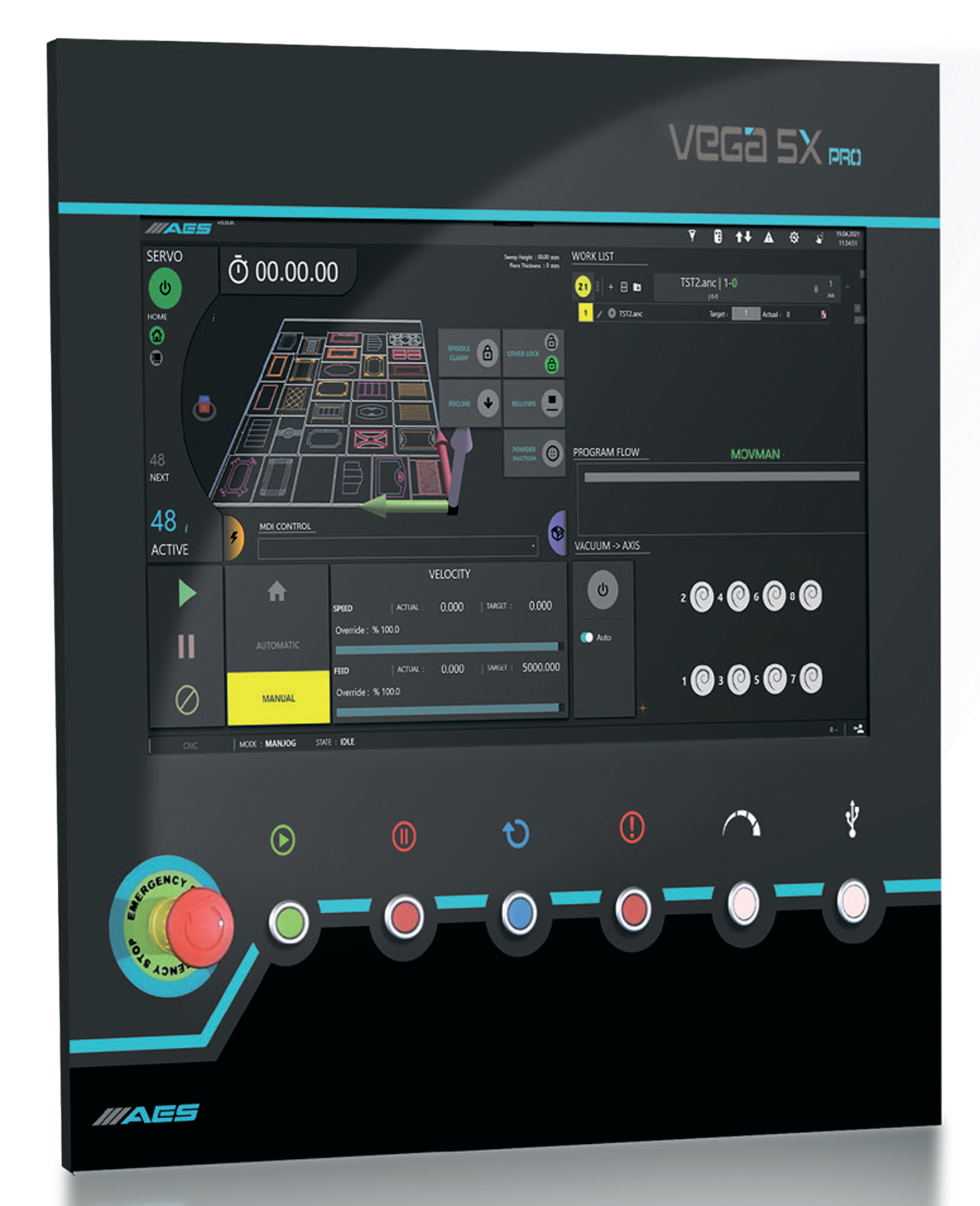

Система ЧПУ и управления оснащена контроллером OSAI на базе Windows с 21,5-дюймовым LCD-монитором, слотами Ethernet и USB, а также пультом управления. Поддержка G-кодов и интуитивный интерфейс обеспечивают удобное программирование, моделирование обработки и возможность удалённого подключения. Программное обеспечение Alphacam Core + xPositional оптимизирует процессы обработки.

Двигатель шпинделя

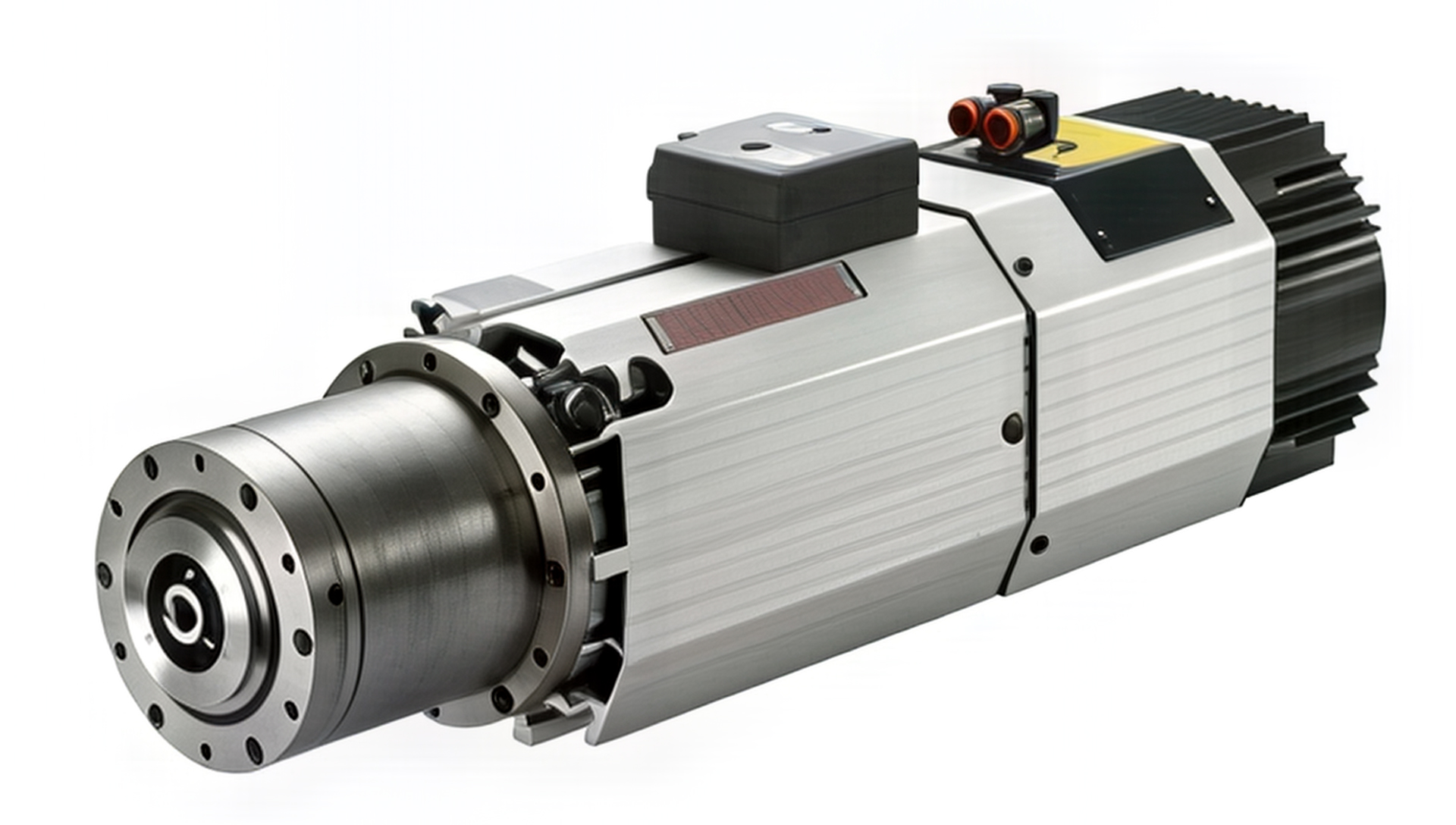

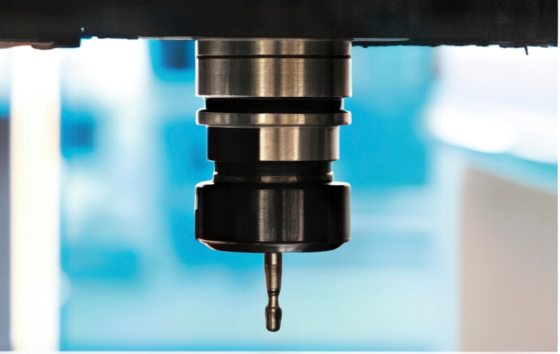

Двигатель шпинделя HITECO HSK F63 мощностью 9 кВт (S1) с воздушным охлаждением поддерживает четырёхосевую обработку. Скорость вращения 12,000–24,000 об/мин, пневматическая блокировка и керамическая защита обеспечивают надёжность и высокое качество обработки, особенно при 3D-фрезеровании.

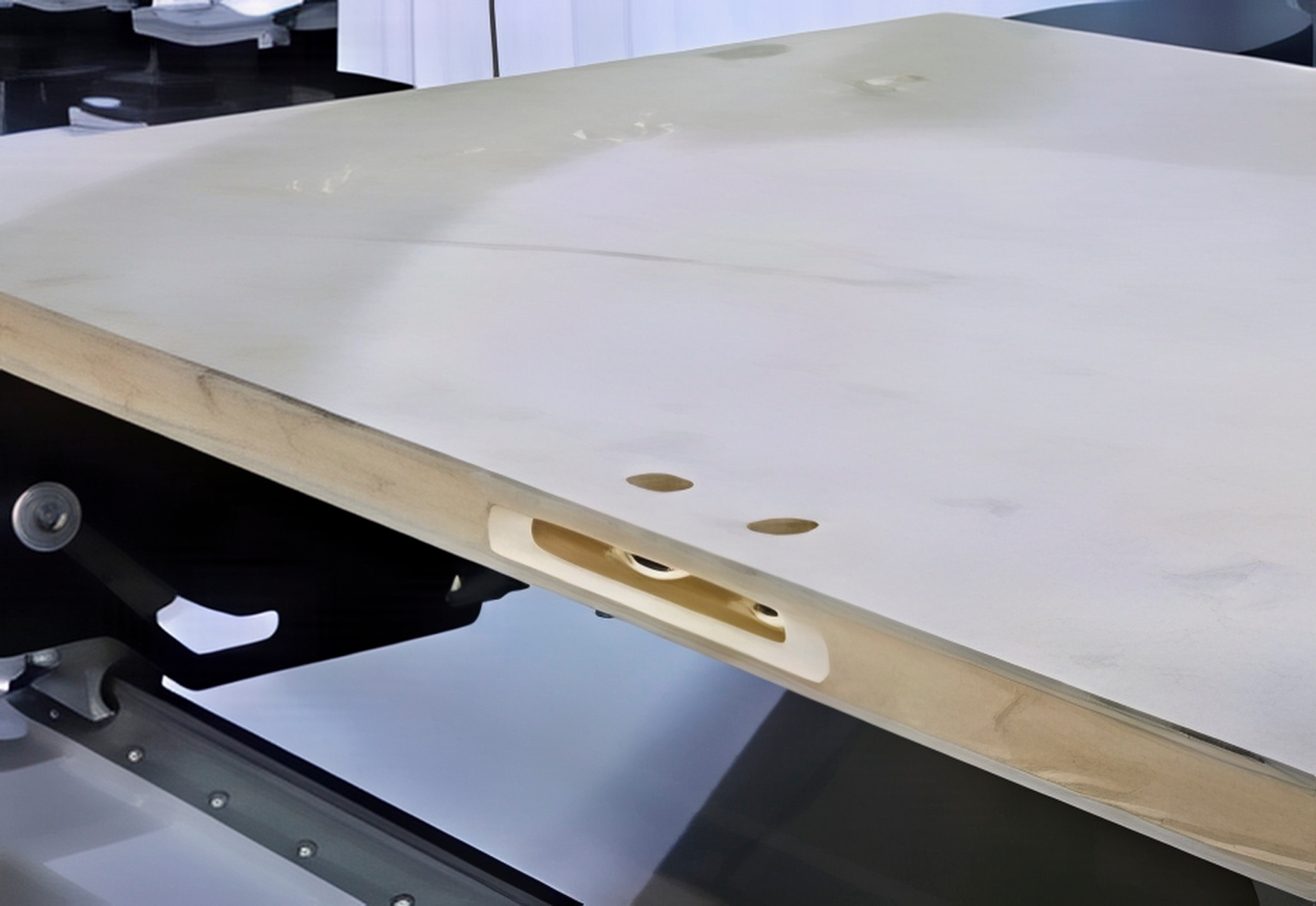

Боковой фрезерный узел

Боковой фрезерный узел мощностью 5,5 кВт предназначен для горизонтальной обработки, включая врезку замков и петель, обеспечивая высокую точность при выполнении специализированных задач в дверном производстве.

Блок смены инструмента

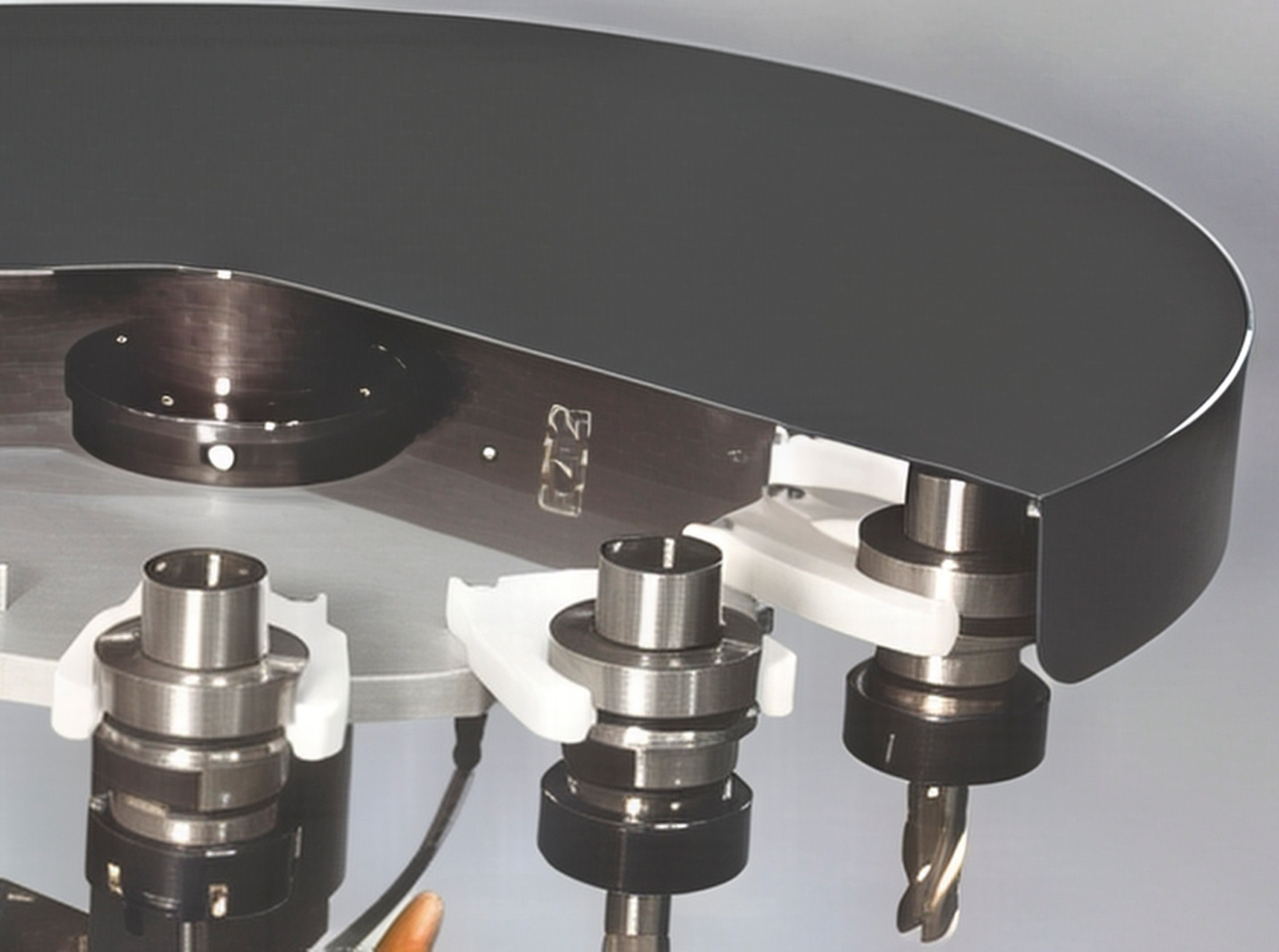

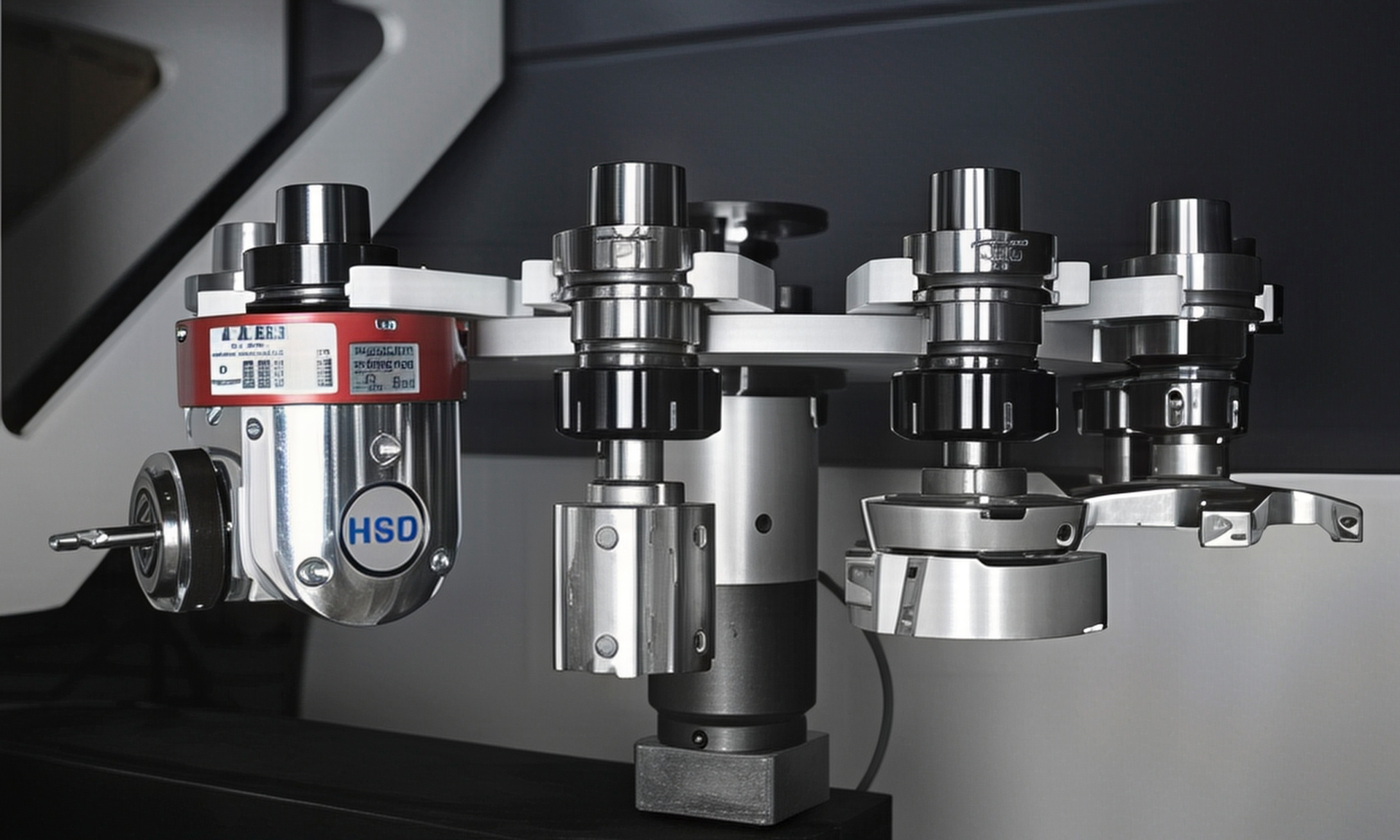

Блок смены инструмента представляет собой поворотный магазин на 8 позиций, расположенный с правой стороны консоли, для быстрой смены инструмента. Поддерживает инструменты диаметром до 165 мм (вхолостую), длиной до 150 мм и весом до 7 кг. Датчики контроля состояния инструмента обеспечивают точность и эффективность.

Вакуумный насос

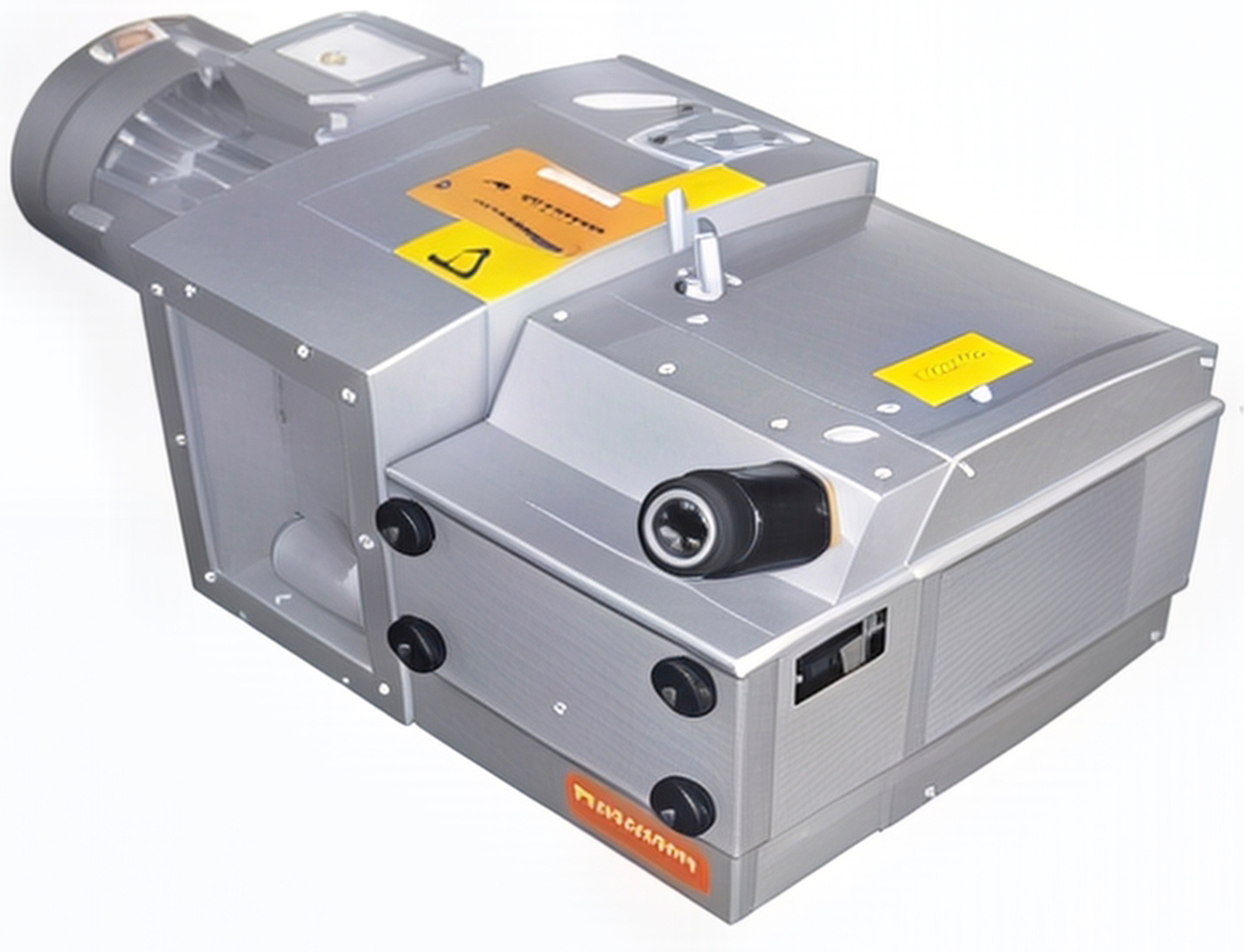

Вакуумный насос Eurovac сухого типа производительностью 100 м³/ч (4,8 л.с.) обеспечивает надёжную фиксацию заготовок при 100/200 мбар. Система воздушного охлаждения и низкие эксплуатационные расходы повышают эффективность работы.

Программа оптимизации Alphacam Core + xPositional

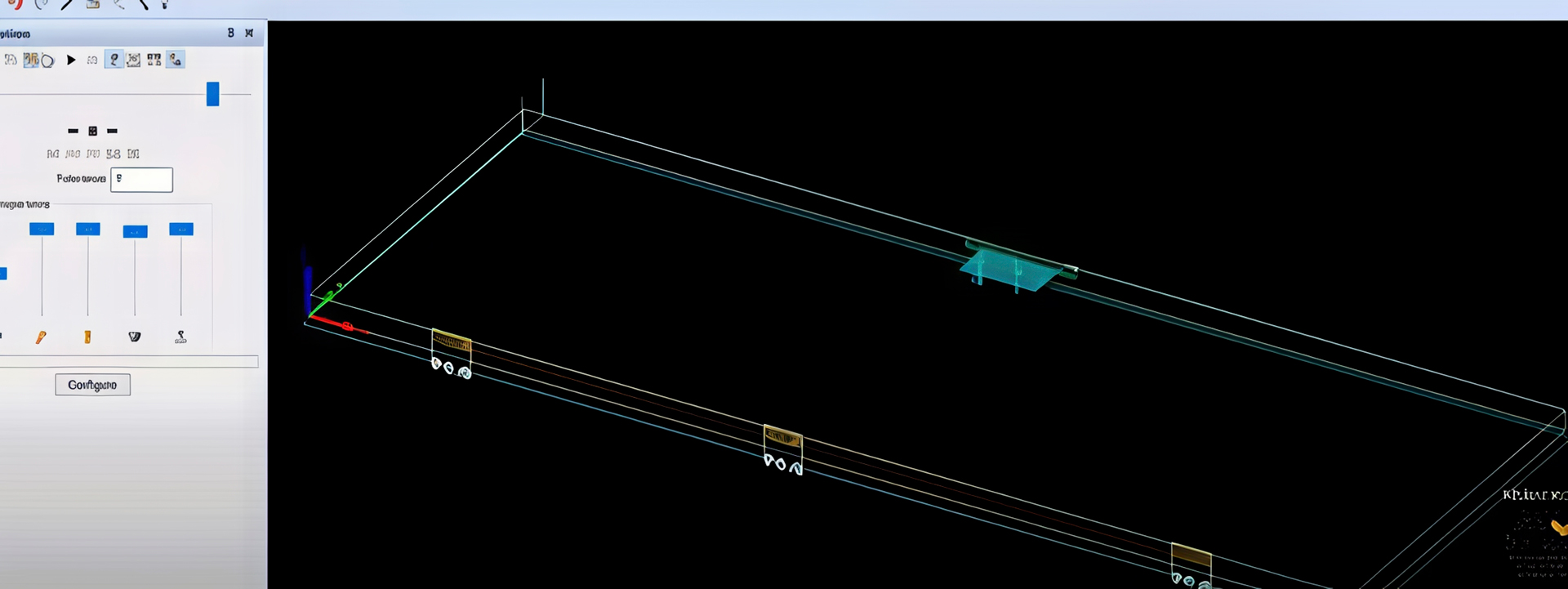

Программа оптимизации Alphacam Core + xPositional поддерживает 2D/3D/4D-обработку, импорт CAD-файлов, создание параметрических эскизов и оптимизацию раскроя. Модуль xPositional обеспечивает точную обработку сложных деталей, включая поддержку сверлильного узла и бокового фрезерного узла.

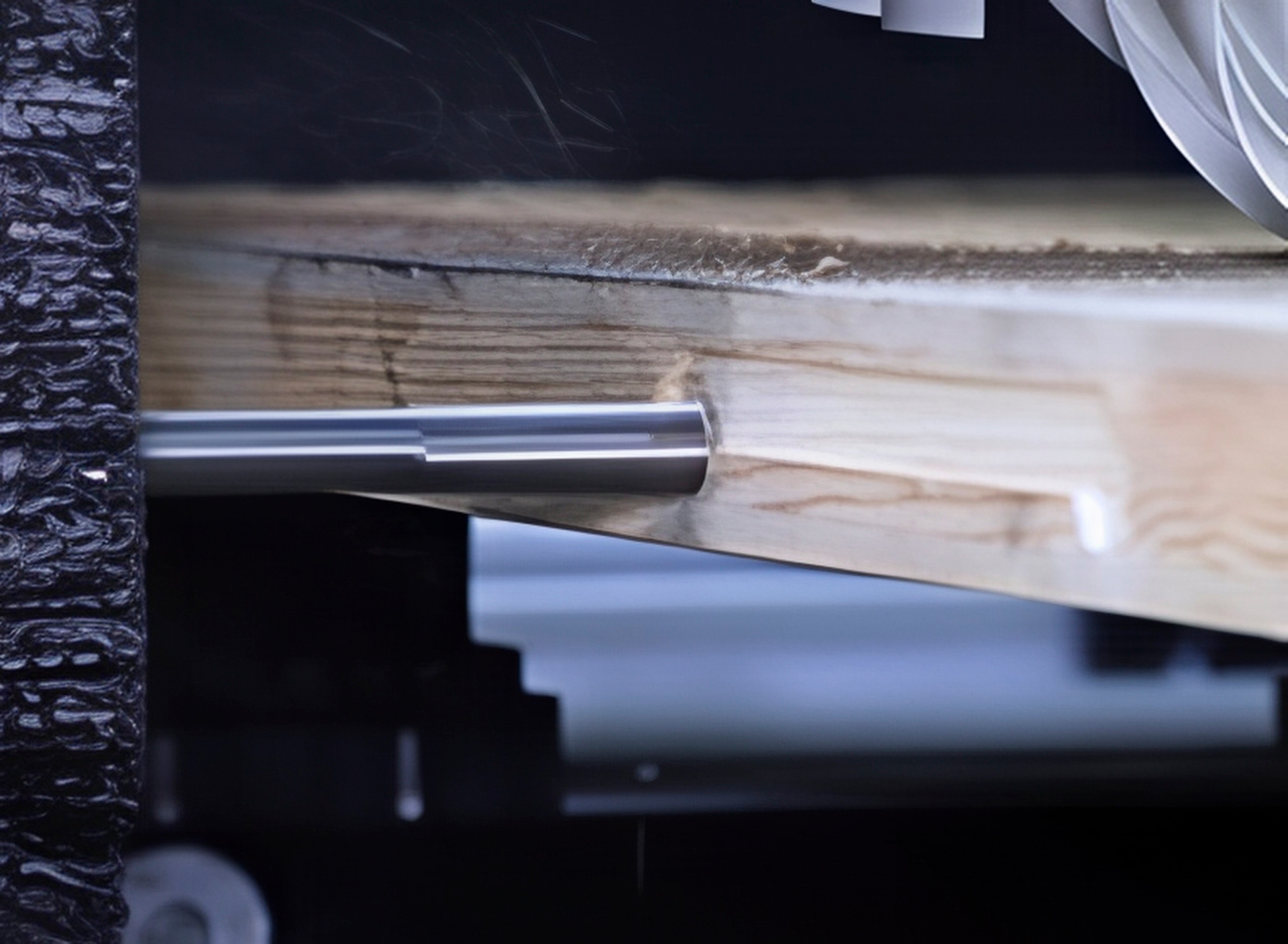

Сверлильный узел

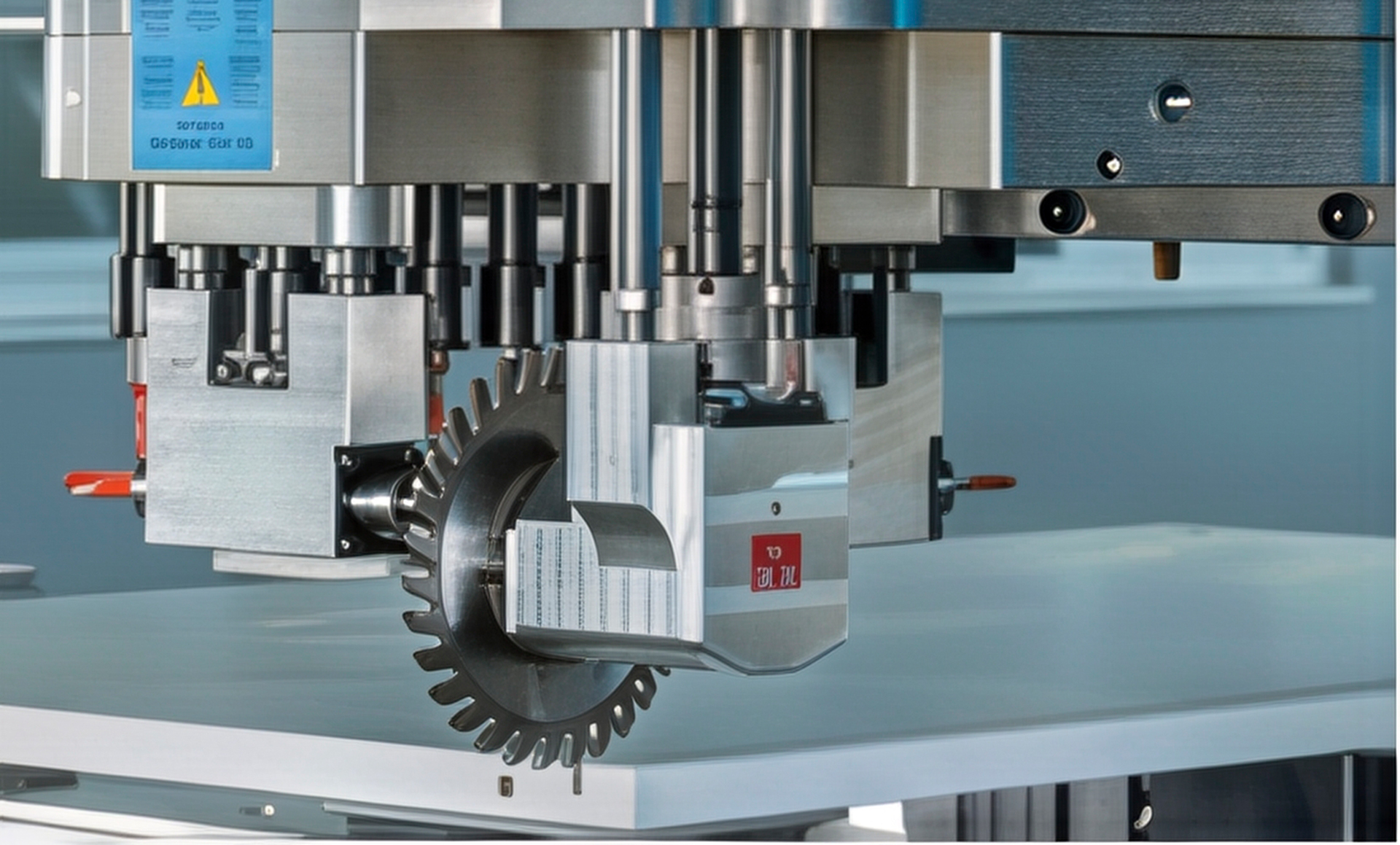

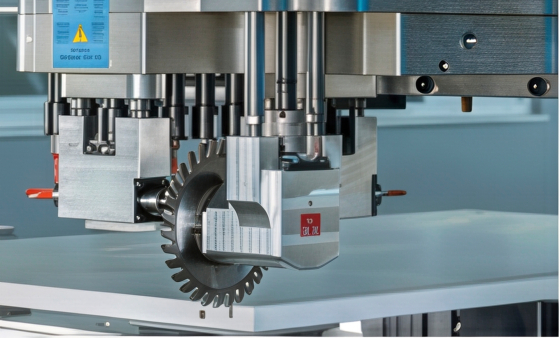

Сверлильный узел HSD включает 10 вертикальных шпинделей (7 по X, 3 по Y), 6 горизонтальных (3x2) и пильный диск (120 мм). Скорость сверления до 6,000 об/мин (вертикальное) и 4,740 об/мин (горизонтальное) с воздушным охлаждением обеспечивает высокую производительность при обработке дверных и мебельных деталей.

Магазин для пильного диска

Магазин для пильного диска поддерживает диски диаметром до 120 мм. Датчики контроля состояния инструмента гарантируют точность и надёжность обработки.

Упаковочная система для транспортировки

Упаковочная система обеспечивает безопасную транспортировку станка, упрощая процессы погрузки и выгрузки.

Требования к помещению и пылеудалению

Для работы станка требуется бетонный пол толщиной 200 мм (C20/25). Система пылеудаления (патрубок Ø250 мм) требует производительности 5,000 м³/ч. Пневмосистема: компрессор 240 н/л (14,5 м³/ч) при 7 бар. Электропитание: 380 В, 3 фазы, 50 Гц, 40 кВт.

Главные преимущества обрабатывающего центра с ЧПУ AES VEGA PRO EVO 1360

1. Четырёхосевая обработка – блок интерполяции по четвёртой оси позволяет выполнять сложные 3D- и 4D-операции, включая обработку крупногабаритных дверных конструкций.
2. Высокая точность – шпиндель HITECO и боковой фрезерный узел обеспечивают превосходное качество обработки замков и петель.
3. Производительность – скорости до 70 м/мин по X/Y и 20 м/мин по Z сокращают время производственного цикла.
4. Автоматизация – системы OSAI и Alphacam упрощают программирование и управление, включая параметрическое моделирование.
5. Надёжность – прочная станина и автоматическая смазка минимизируют износ и обеспечивают долговечность.
6. Экономичность – оптимизация раскроя и низкие эксплуатационные расходы повышают рентабельность производства.

Станок сочетает передовые технологии, высокую производительность и надёжность, что делает его идеальным решением для крупносерийного производства дверей и мебели.

Обслуживание и сервисная поддержка

Фрезерный обрабатывающий центр с ЧПУ AES VEGA PRO EVO 1360 рассчитан на интенсивную эксплуатацию. Прочная станина и автоматическая смазка обеспечивают долговечность. Обслуживание включает регулярную проверку шпинделя, серводвигателей, бокового фрезерного узла и насоса. Производитель предоставляет услуги монтажа, пусконаладки, обучения и технической поддержки для минимизации простоев.

Экономическая эффективность и рентабельность

Покупка AES VEGA PRO EVO 1360 оптимизирует производство благодаря высокой скорости, автоматизации и точности. Программное обеспечение Alphacam Core + xPositional минимизирует отходы материала, а низкие эксплуатационные расходы ускоряют окупаемость инвестиций.

Безопасность эксплуатации

Фрезерный обрабатывающий центр с ЧПУ AES VEGA PRO EVO 1360 оснащён защитным световым барьером, аварийными кнопками и кожухами. Пневматическая блокировка инструмента и эффективная система пылеудаления обеспечивают безопасность оператора и чистоту рабочей зоны.

Дополнительные опции

OPA0704 Комплект для врезки, для дверей

Комплект для врезки OPA0704 предназначен для высокоточной обработки дверных элементов, включая врезку замков и петель. Включает специализированные фрезы и цанги, обеспечивающие чистую и эффективную обработку:

• Special HM Helical Router: Ø16 мм, длина 205 мм, режущая длина 135 мм, предназначена для врезки замков (Lock Case LR).
• HM Helical Router (240105): Ø16 мм, длина 170 мм, режущая длина 75 мм, для врезки замков.
• Razor Router (39239): Ø50 мм, длина 125 мм, режущая длина 50 мм, Z1+1, для высокопроизводительной обработки.
• HM Helical Router (42278): Ø10 мм, длина 70 мм, режущая длина 25 мм, Z2, RR, для врезки петель.
• Цанга (37441): 10 x 40 мм, ER32, для надёжного крепления инструмента.
• Цанга (37445): 16 x 40 мм, ER32, для инструментов большего диаметра.

Этот комплект повышает точность и скорость обработки дверных конструкций, минимизируя ручной труд и обеспечивая профессиональный результат.

OPA0009 Alphacam Cabinet Door Manufacturing (CDM)

Программное обеспечение Alphacam Cabinet Door Manufacturing (CDM) представляет собой инновационное решение для производства панельных дверей. Оно интегрируется с платформой Alphacam, обеспечивая полноценную CAD/CAM-систему на базе Windows. Основные возможности:

• Оптимизация производства дверей: Позволяет создавать сложные конструкции дверей с высокой точностью, поддерживая параметрическое моделирование и автоматизацию процессов.
• Система ввода заказов: Обеспечивает управление заказами с функциями штрих-кодирования и маркировки деталей, полностью настраиваемыми под нужды производства.
• Интеграция с Alphacam: Требуется модуль OPA077 (Alphacam Core – One Post) или более высокий уровень, а также при необходимости дополнительные модули, такие как xPositional, для поддержки позиционной обработки.

Программа упрощает программирование, сокращает время настройки и повышает эффективность производства дверных панелей за счёт автоматизации и гибкости.

Комплектация

• Шпиндель HITECO 9 кВт HSK F63 с воздушным охлаждением
• Боковой фрезерный узел 5,5 кВт
• Поворотный магазин на 8 инструментов
• Вакуумный насос Eurovac 100 м³/ч
• Десять консолей Schmalz (8 с подъемником, 2 без) с 30 вакуумными присосками (20 шт. 140 x 115 x 50 мм, 10 шт. 125 x 75 x 50 мм)
• Сверлильный узел HSD (10 вертикальных, 6 горизонтальных, пила 120 мм)
• Программа Alphacam Core + xPositional
• Комплект держателей инструмента/цанг (ER40: Ø10, Ø12, Ø14, Ø16, Ø18, Ø20 мм)
• Макропрограмма AES Door для обработки дверных элементов
• Пульт управления (7 языков, включая русский)
• Защитный световой барьер
• Упаковочная система для транспортировки
