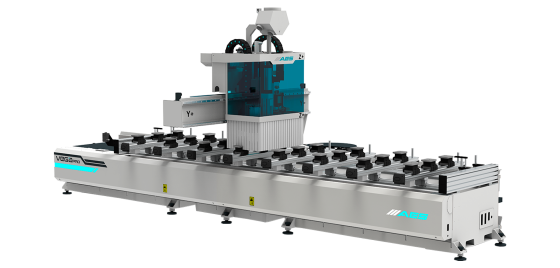

Фрезерный обрабатывающий центр с ЧПУ 4-осевой AES VEGA PRO 4X 1360

Назначение и область применения

Фрезерный обрабатывающий центр с ЧПУ AES VEGA PRO 4X 1360 разработан для высокоточной обработки древесины, плитных материалов (МДФ, ДСП, фанера), пластиков, композитов и мягких металлов, таких как алюминий, с акцентом на производство крупногабаритных дверей и мебельных деталей. Станок поддерживает фрезерование, калибровку, 3D-обработку, угловую резку, вертикальное и горизонтальное сверление, а также нарезку пазов. Четырёхосевая система управления (X, Y, Z, C) с вращающейся шпиндельной осью C и угловым агрегатом обеспечивает гибкость для сложных угловых и радиальных операций, идеально подходящих для крупносерийного производства.

Технические характеристики обрабатывающего центра

Детальное описание узлов обрабатывающего центра

Конструкция станины

Конструкция станины выполнена из высокопрочной стали с усиленными рёбрами жёсткости, прошедшей термическую обработку. Обработка на станке с ЧПУ и тестирование на лазерных стендах обеспечивают высокую точность и устойчивость при обработке крупных заготовок.

Рабочий стол

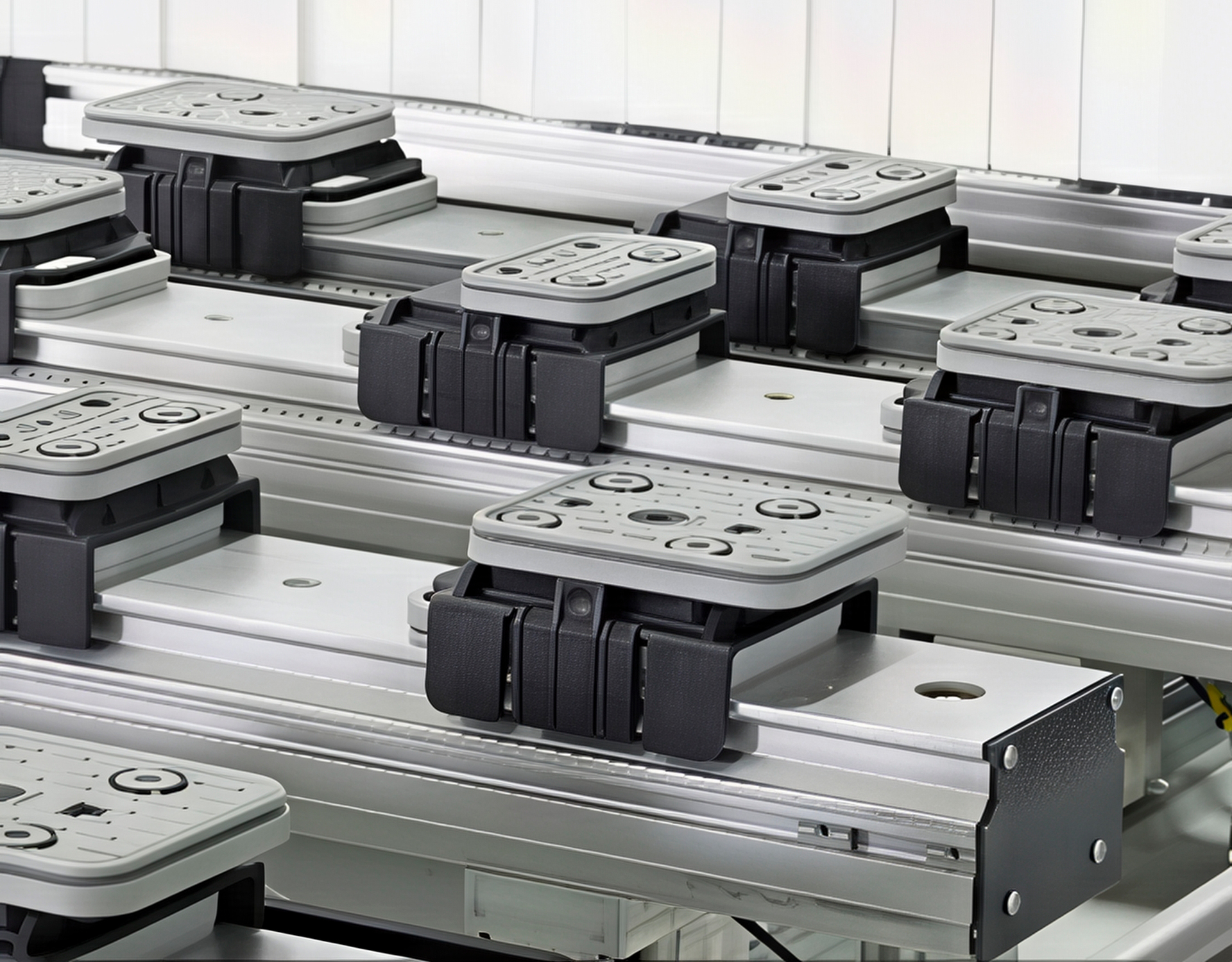

Рабочий стол оснащён десятью вакуумными консолями Schmalz высотой 85 мм (8 с подъемником, 2 без). Каждая консоль укомплектована тремя вакуумными присосками (20 шт. 140 x 115 x 85 мм, 10 шт. 125 x 75 x 85 мм). Высокие консоли обеспечивают надёжную фиксацию, а разгрузочные балки упрощают выгрузку.

Перемещение по осям

Перемещение по осям реализовано через реечные передачи и шестерни с бесщеточными серводвигателями. Вращающаяся шпиндельная ось C (HSD C Axis Unit) с угловой скоростью 120 °/с и перемещением ±360° позволяет выполнять сложные угловые и радиальные операции.

Централизованная система смазки

Централизованная система смазки автоматически обслуживает 19 точек, продлевая срок службы компонентов. Ручное управление смазкой через блок ЧПУ повышает удобство.

Автоматическая система измерения и привязки инструмента

Автоматическая система измерения и привязки инструмента измеряет инструменты диаметром до 90 мм, записывая данные в систему для точной настройки.

Система ЧПУ и управления

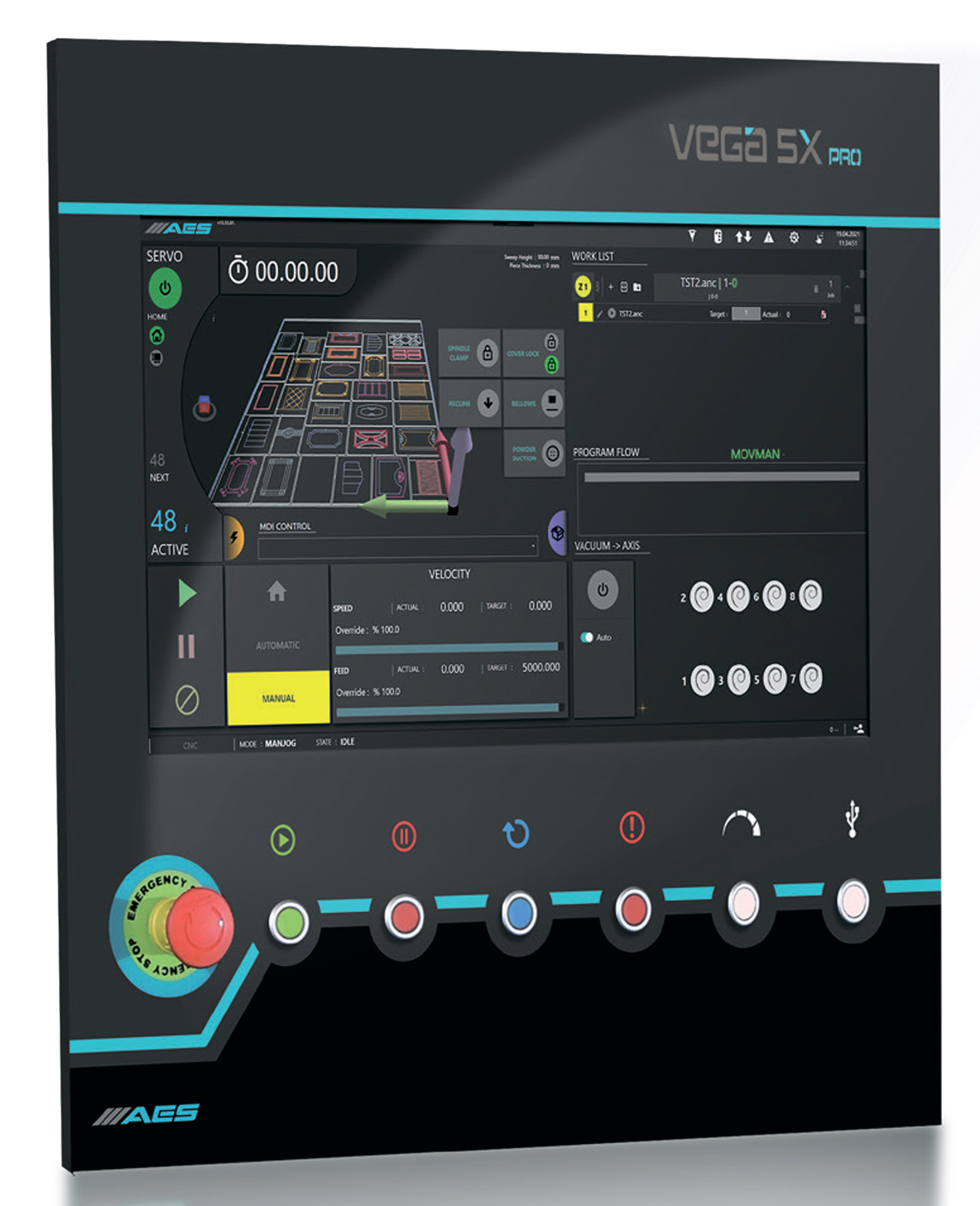

Система ЧПУ и управления включает контроллер OSAI на базе Windows с 21,5-дюймовым LCD-монитором, слотами Ethernet и USB. Поддержка G-кодов и программное обеспечение Alphacam Core + xPositional обеспечивают удобное программирование и удалённое подключение.

Двигатель шпинделя

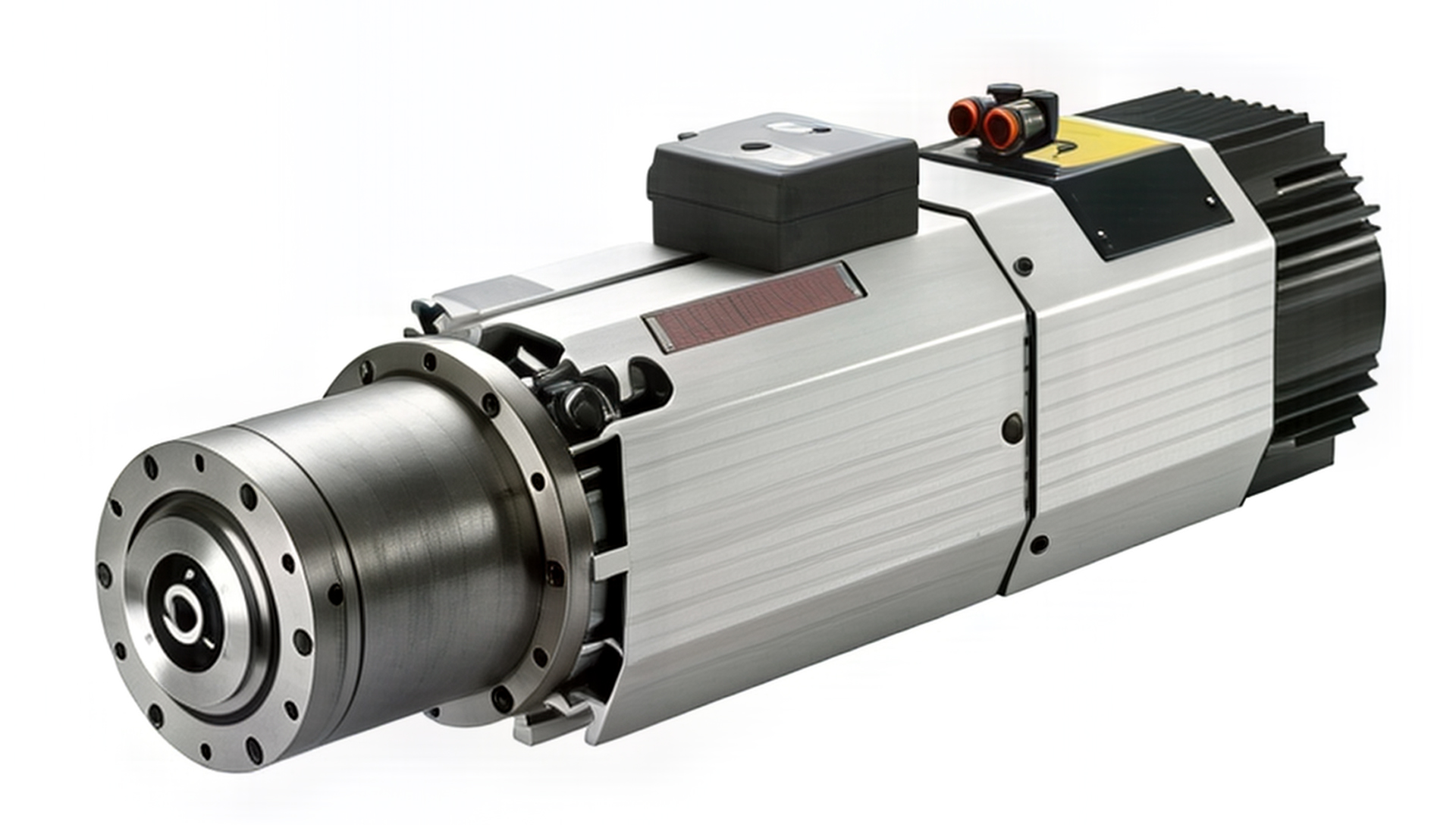

Двигатель шпинделя HSD HSK F63 мощностью 9 кВт (S1) с воздушным охлаждением и осью C поддерживает четырёхосевую обработку. Ось C — это поворот шпинделя вокруг вертикальной оси, используется для работы с агрегатами под углом, фрезеровки торцов и угловых резов. Скорость вращения 12,000–24,000 об/мин и пневматическая блокировка обеспечивают надёжность.

Угловой агрегат

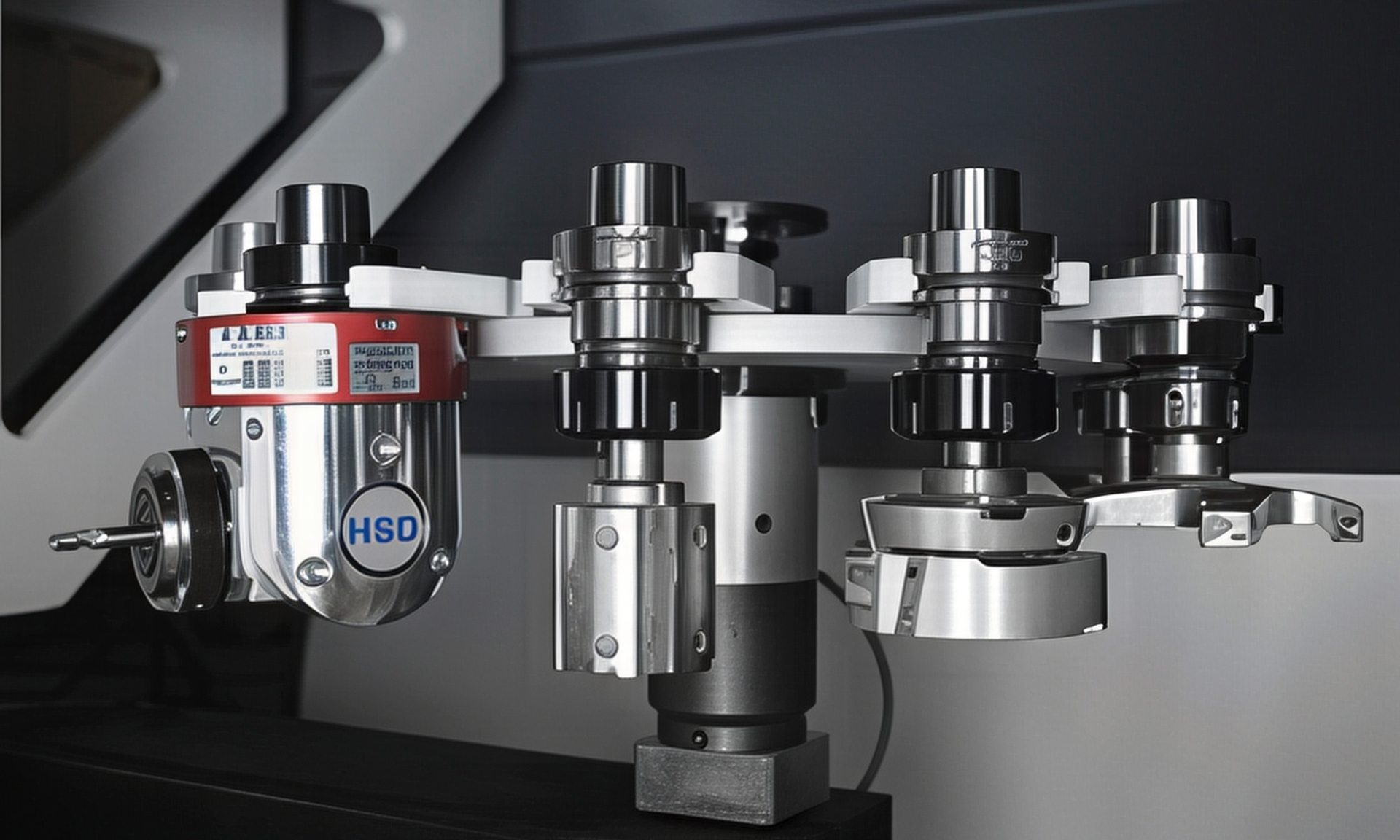

Угловой агрегат HSD позволяет выполнять обработку под наклоном без изменения ориентации заготовки, расширяя возможности станка.

Боковой фрезерный узел

Боковой фрезерный узел мощностью 5,5 кВт предназначен для горизонтальной обработки, включая врезку замков и петель для дверного производства.

Блок смены инструмента

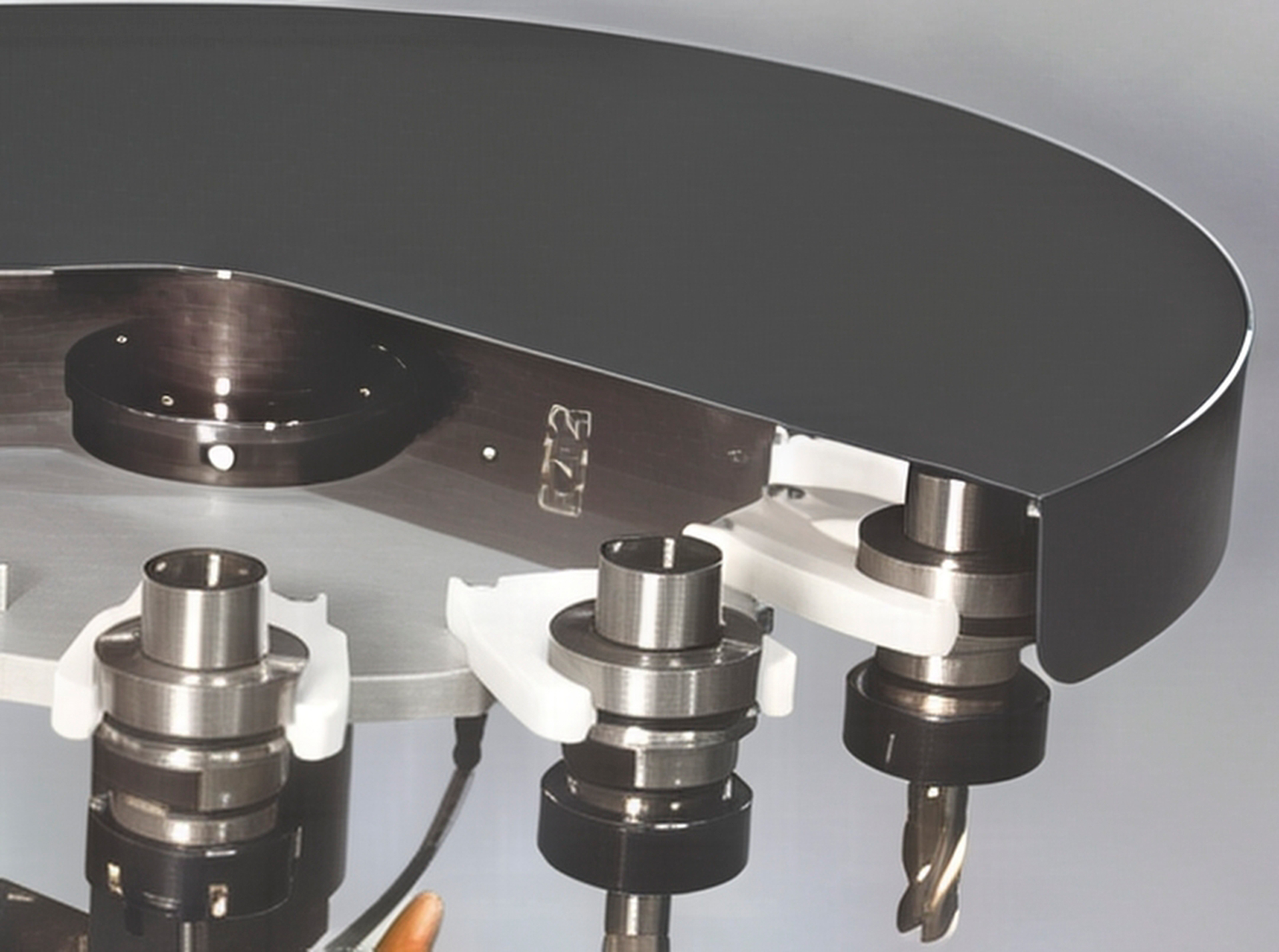

Блок смены инструмента включает поворотный магазин на 8 позиций для быстрой смены инструмента. Поддерживает инструменты диаметром до 165 мм (вхолостую) и весом до 7 кг.

Вакуумный насос

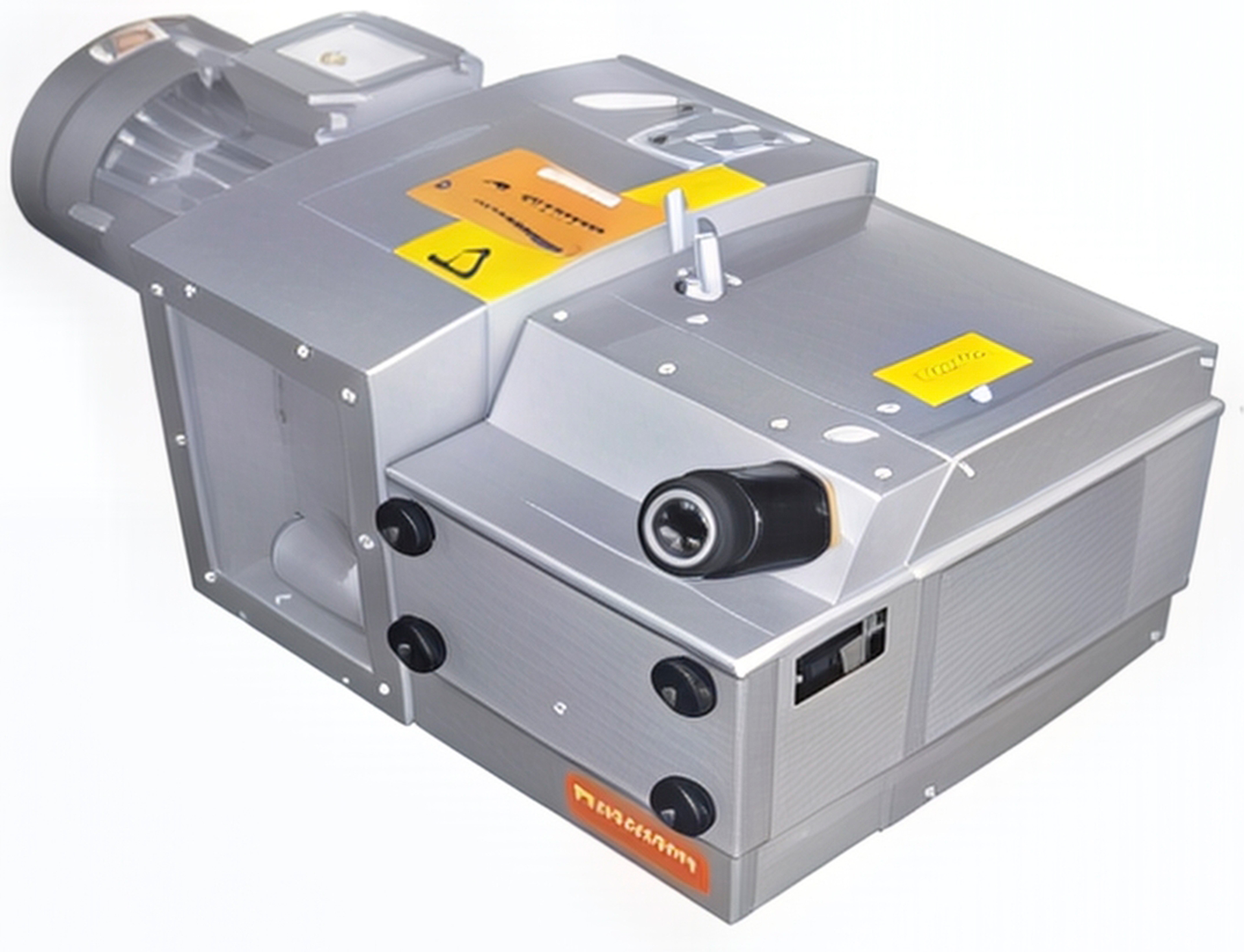

Вакуумный насос Eurovac производительностью 100 м³/ч (4,8 л.с.) обеспечивает надёжную фиксацию заготовок при 100/200 мбар.

Программа оптимизации Alphacam Core + xPositional

Программа оптимизации Alphacam Core + xPositional поддерживает 2D/3D/4D-обработку и оптимизацию раскроя. Модуль xPositional обеспечивает точную обработку сложных деталей.

Сверлильный узел

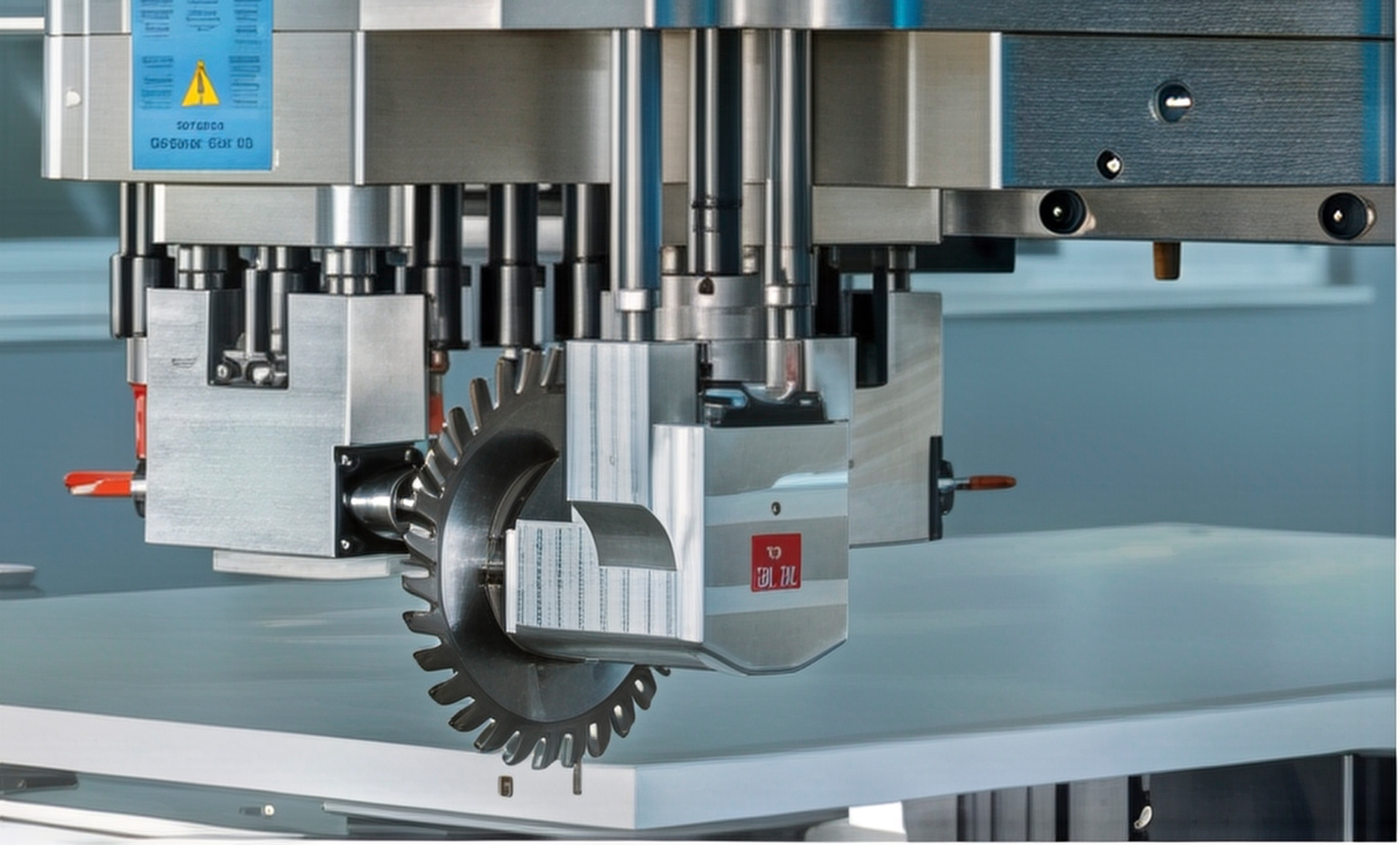

Сверлильный узел HSD включает 10 вертикальных шпинделей (7 по X, 3 по Y), 6 горизонтальных (3x2) и пильный диск (120 мм). Скорость сверления до 6,000 об/мин (вертикальное) и 4,740 об/мин (горизонтальное) обеспечивает эффективность.

Магазин для пильного диска

Магазин для пильного диска поддерживает диски диаметром до 120 мм с датчиками контроля состояния.

Упаковочная система для транспортировки

Упаковочная система обеспечивает безопасную транспортировку станка.

Требования к помещению и пылеудалению

Для работы станка требуется бетонный пол толщиной 200 мм (C20/25). Система пылеудаления (патрубок Ø250 мм) требует производительности 5,000 м³/ч. Пневмосистема: компрессор 240 н/л (14,5 м³/ч) при 7 бар. Электропитание: 380 В, 3 фазы, 50 Гц, 40 кВт.

Главные преимущества обрабатывающего центра с ЧПУ AES VEGA PRO 4X 1360

1. Четырёхосевая обработка с осью C – идеальна для сложных дверных и мебельных деталей.
2. Угловой агрегат – упрощает обработку под наклоном.
3. Улучшенная фиксация – консоли высотой 85 мм обеспечивают надёжное удержание.
4. Высокая точность – обеспечивает качественную обработку крупных заготовок.
5. Производительность – высокие скорости сокращают время обработки.
6. Автоматизация – упрощает программирование и управление.

Станок идеально подходит для крупносерийного производства дверей и мебели.

Обслуживание и сервисная поддержка

Фрезерный обрабатывающий центр с ЧПУ AES VEGA PRO 4X 1360 рассчитан на интенсивную эксплуатацию. Обслуживание включает проверку шпинделя, оси C, углового агрегата и насоса. Производитель предоставляет монтаж и техническую поддержку.

Экономическая эффективность и рентабельность

Покупка AES VEGA PRO 4X 1360 оптимизирует производство благодаря автоматизации и точности, минимизируя отходы и ускоряя окупаемость.

Безопасность эксплуатации

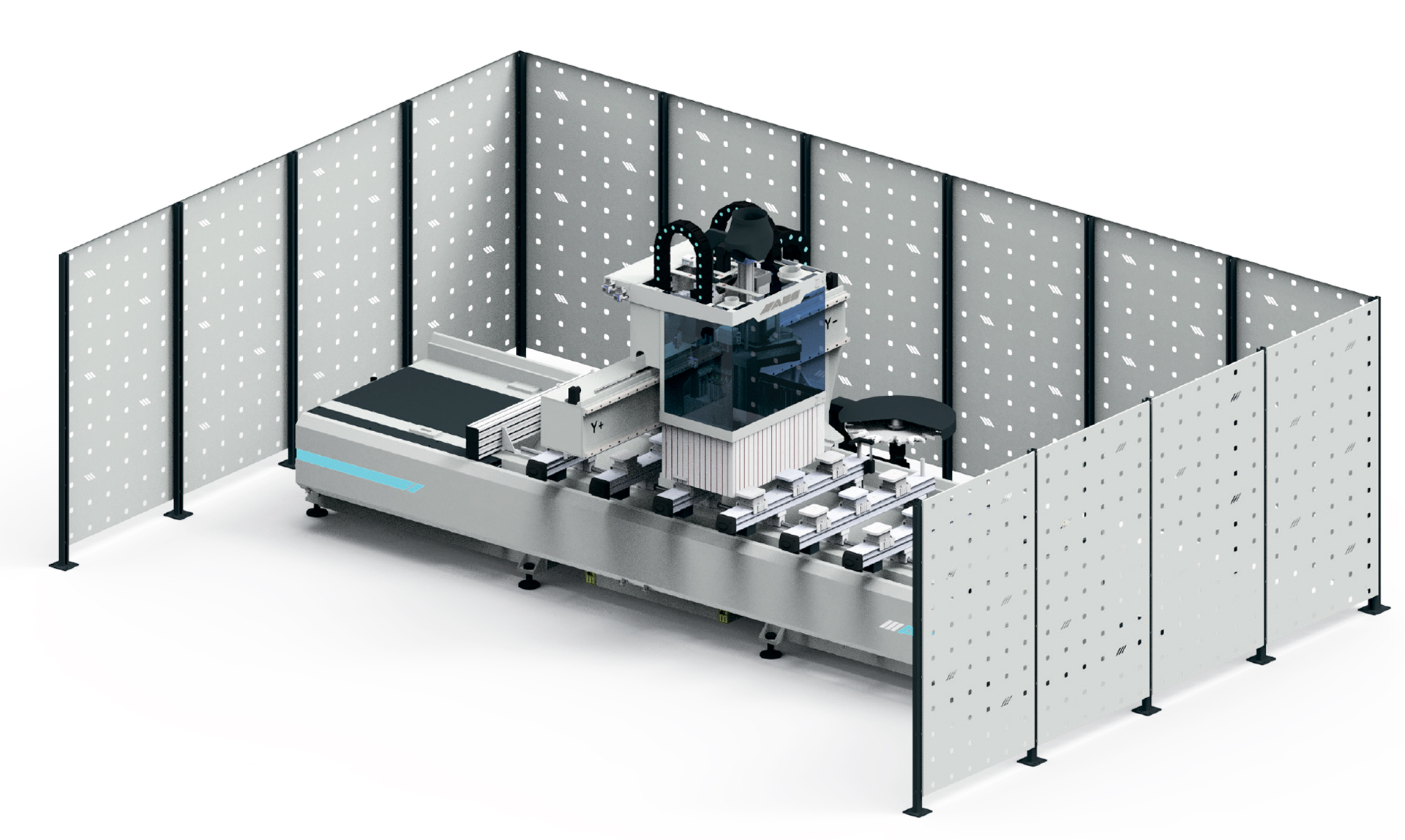

Фрезерный обрабатывающий центр с ЧПУ AES VEGA PRO 4X 1360 оснащён защитным барьером и системой пылеудаления для безопасности оператора.

Комплектация

• Шпиндель HSD 9 кВт HSK F63 с воздушным охлаждением и осью C
• Угловой агрегат HSD
• Боковой фрезерный узел 5,5 кВт
• Поворотный магазин на 8 инструментов
• Вакуумный насос Eurovac 100 м³/ч
• Десять консолей Schmalz высотой 85 мм (8 с подъемником, 2 без) с 30 вакуумными присосками (20 шт. 140 x 115 x 85 мм, 10 шт. 125 x 75 x 85 мм)
• Сверлильный узел HSD (10 вертикальных, 6 горизонтальных, пила 120 мм)
• Программа Alphacam Core + xPositional
• Комплект держателей инструмента/цанг (ER40: Ø10, Ø12, Ø14, Ø16, Ø18, Ø20 мм)
• Макропрограмма AES Door для обработки дверных элементов
• Пульт управления (7 языков, включая русский)
• Защитный световой барьер
• Упаковочная система для транспортировки
