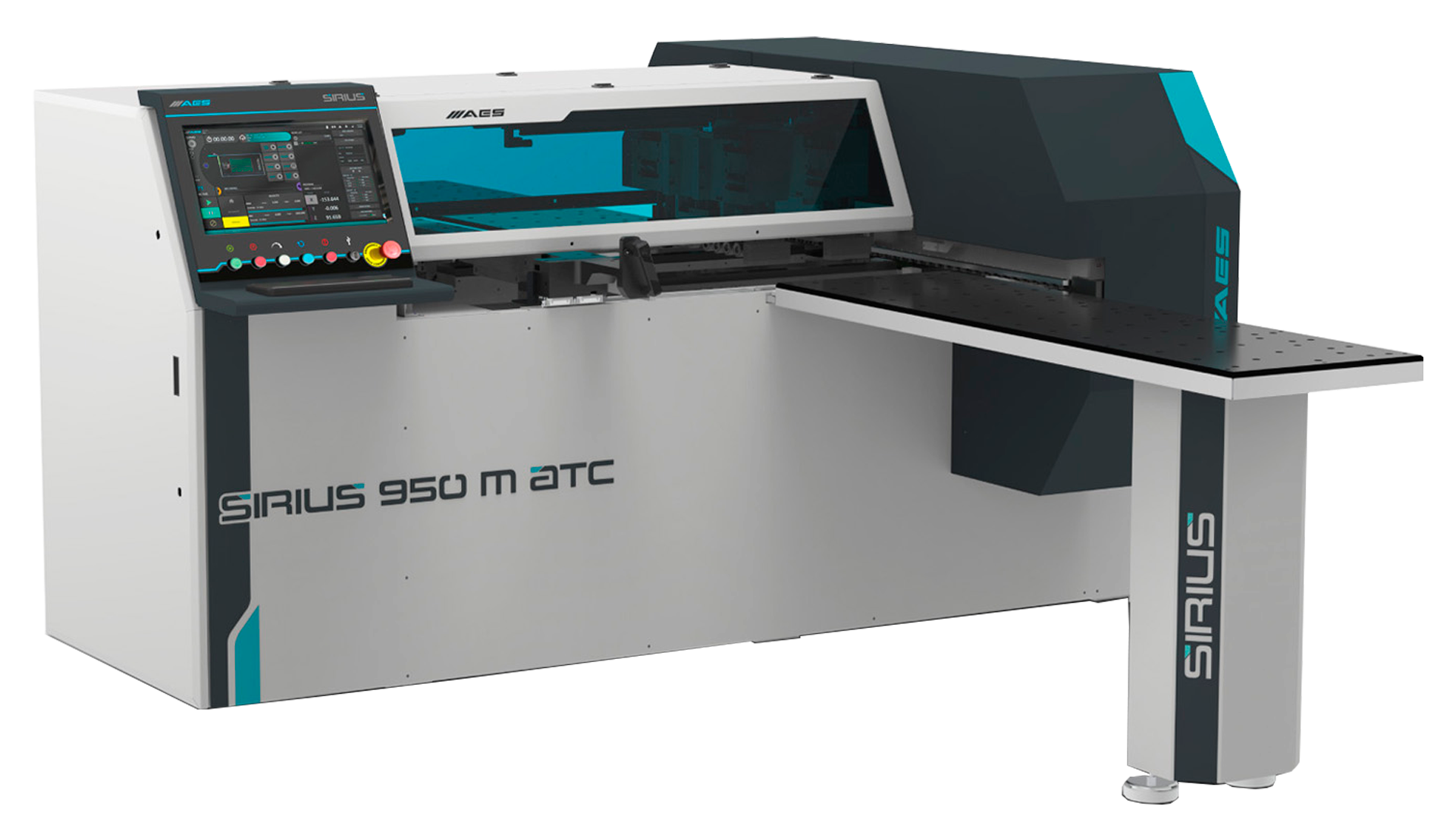

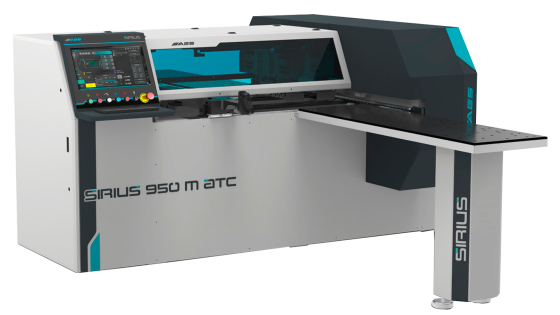

Сверлильно-присадочный центр с ЧПУ AES SIRIUS 950 M
- Макс. Скорость по оси Y, м/мин 70
- Макс. Скорость по оси X, м/мин 70
- Количество горизонтальных шпинделей по оси Y верхней сверлильной головы 3
- Частота вращения шпинделей, об/мин Вертикальное сверление: до 6 000 Горизонтальное сверление: до 4 740 Все характеристики
Срок договора: 36 мес.
- Пуско-наладка под ключ
- Гарантия 12 месяцев
- Наличие на складе
Назначение и область применения
Сверлильно-присадочный центр с ЧПУ AES SIRIUS 950 M предназначен для высокоточной обработки мебельных заготовок, обеспечивая сверление отверстий на плоскостях и торцах, а также фрезерование пазов и сложных контуров. Станок гарантирует безупречную присадку под фурнитуру, минимизируя дефекты. Оснащенный промышленным контроллером ISAC и программным обеспечением AES WOP CAD/CAM, он позволяет выполнять многостороннюю обработку за один цикл, включая 3D-фрезерование. Оборудование идеально подходит для производства корпусной мебели, кухонь, шкафов-купе и гардеробных систем, обеспечивая точность для петель, направляющих и соединительных элементов. Компактная конструкция, высокая производительность и удобный интерфейс делают его универсальным для серийного и индивидуального производства.
Технические характеристики станка
Характеристика | Значение |
---|---|
Минимальная ширина панели, мм | 80 |
Максимальная ширина панели, мм | 950 |
Минимальная длина панели, мм | 250 |
Максимальная длина панели, мм | Неограниченная |
Минимальная толщина панели, мм | 6 |
Максимальная толщина панели, мм | 70 |
Максимальная скорость по оси X, м/мин | 70 |
Максимальная скорость по оси Y, м/мин | 70 |
Максимальная скорость по оси Z, м/мин | 20 |
Мощность фрезерного шпинделя, кВт | 5,5 |
Скорость вращения шпинделя, об/мин | до 18 000 |

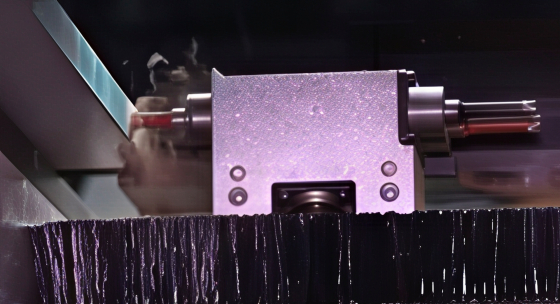

Конфигурация сверлильной группы |
10 вертикальных шпинделей 3x2 горизонтальных шпинделя 1 пильный диск (120 мм) |
Общая мощность, кВт | 15 |
Вес, кг | 1 500 |
Детальное описание узлов станка
Система сканирования
Система сканирования оптимизирует процесс обработки за счет автоматической загрузки программ.
- Сканер штрих-кодов мгновенно загружает схемы сверления, сокращая время настройки.
- Уменьшает необходимость ручного ввода данных, повышая производительность.
- Интеграция с ЧПУ обеспечивает точное выполнение операций и их отслеживание.

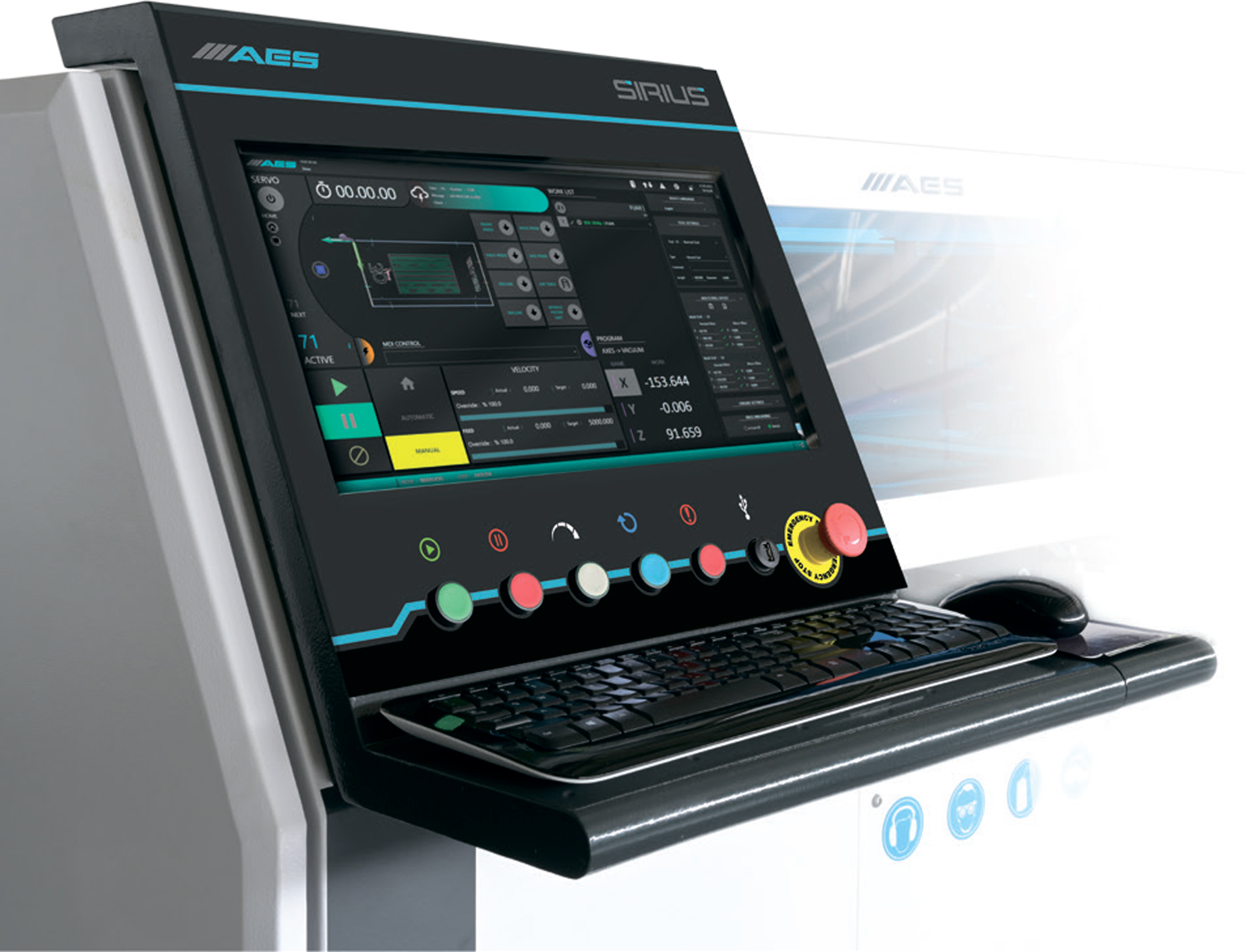

Интерфейс управления

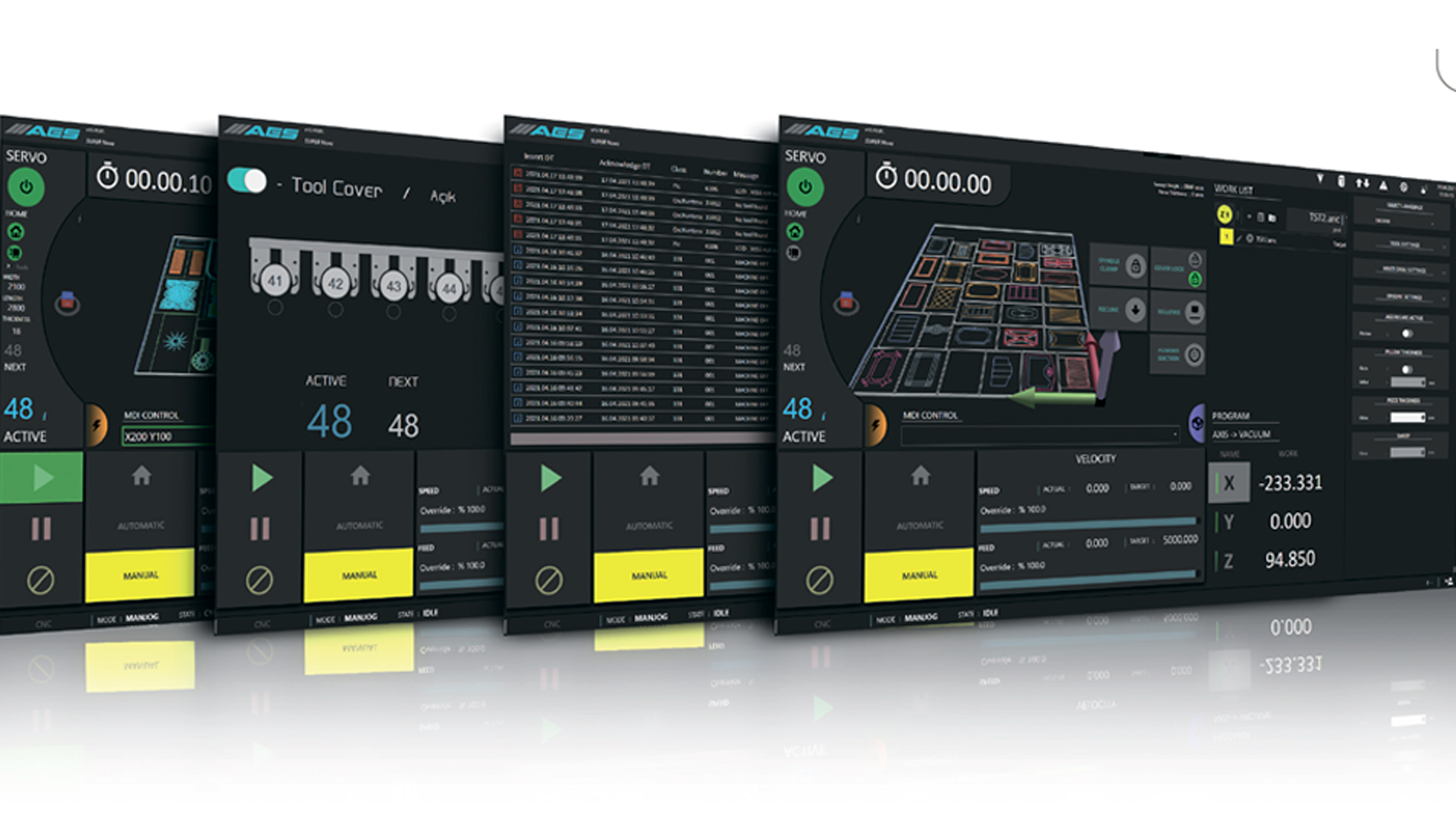

Интерфейс управления сочетает функциональность и простоту благодаря платформе Windows и ПО AES WOP CAD/CAM.
- Обеспечивает удобное управление параметрами сверления, фрезерования и мониторинг процессов.
- Симуляция операций позволяет выявить ошибки до начала работы, снижая риск брака.
- Поддержка DXF и DWG упрощает работу с проектными файлами.

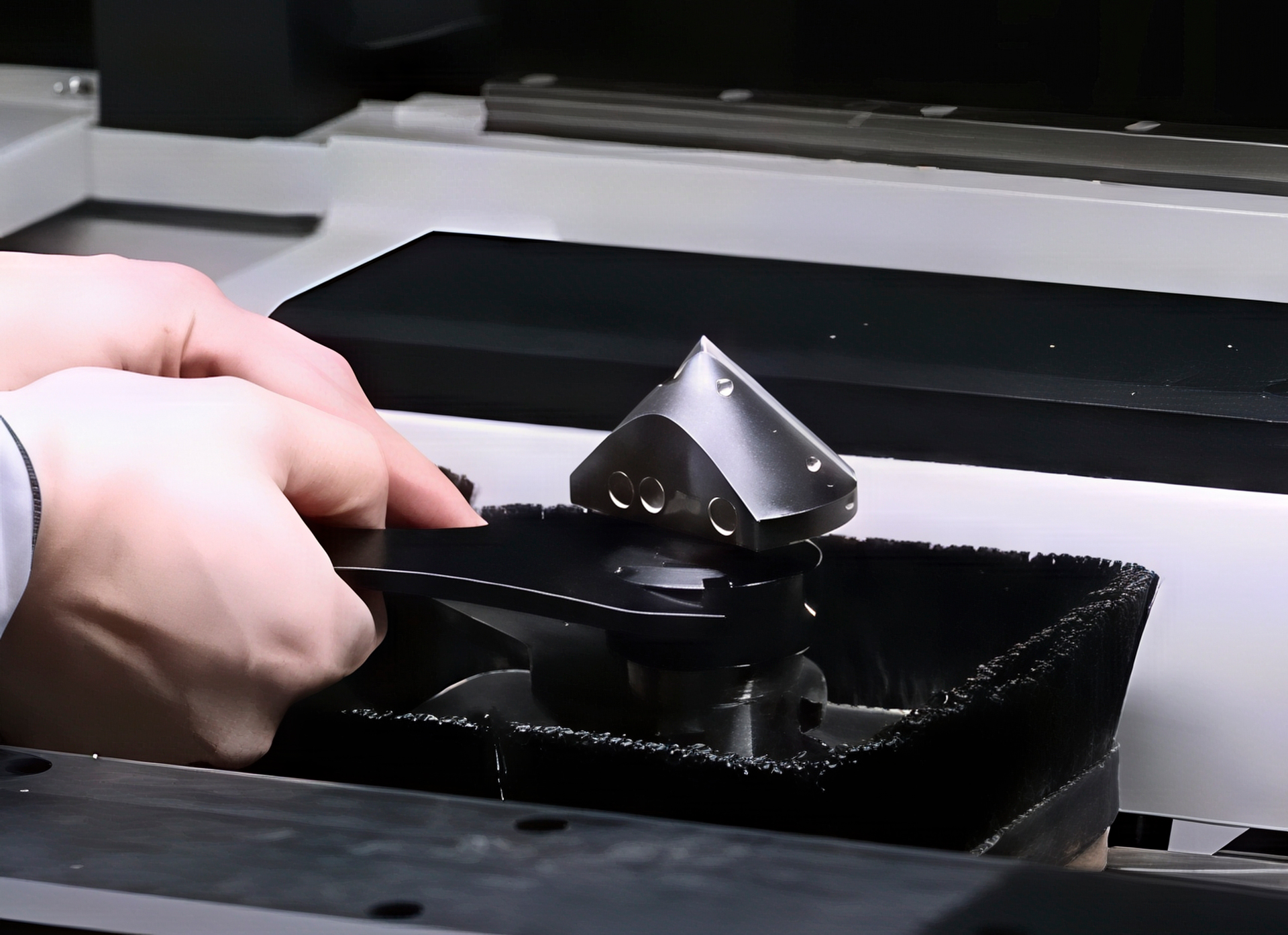

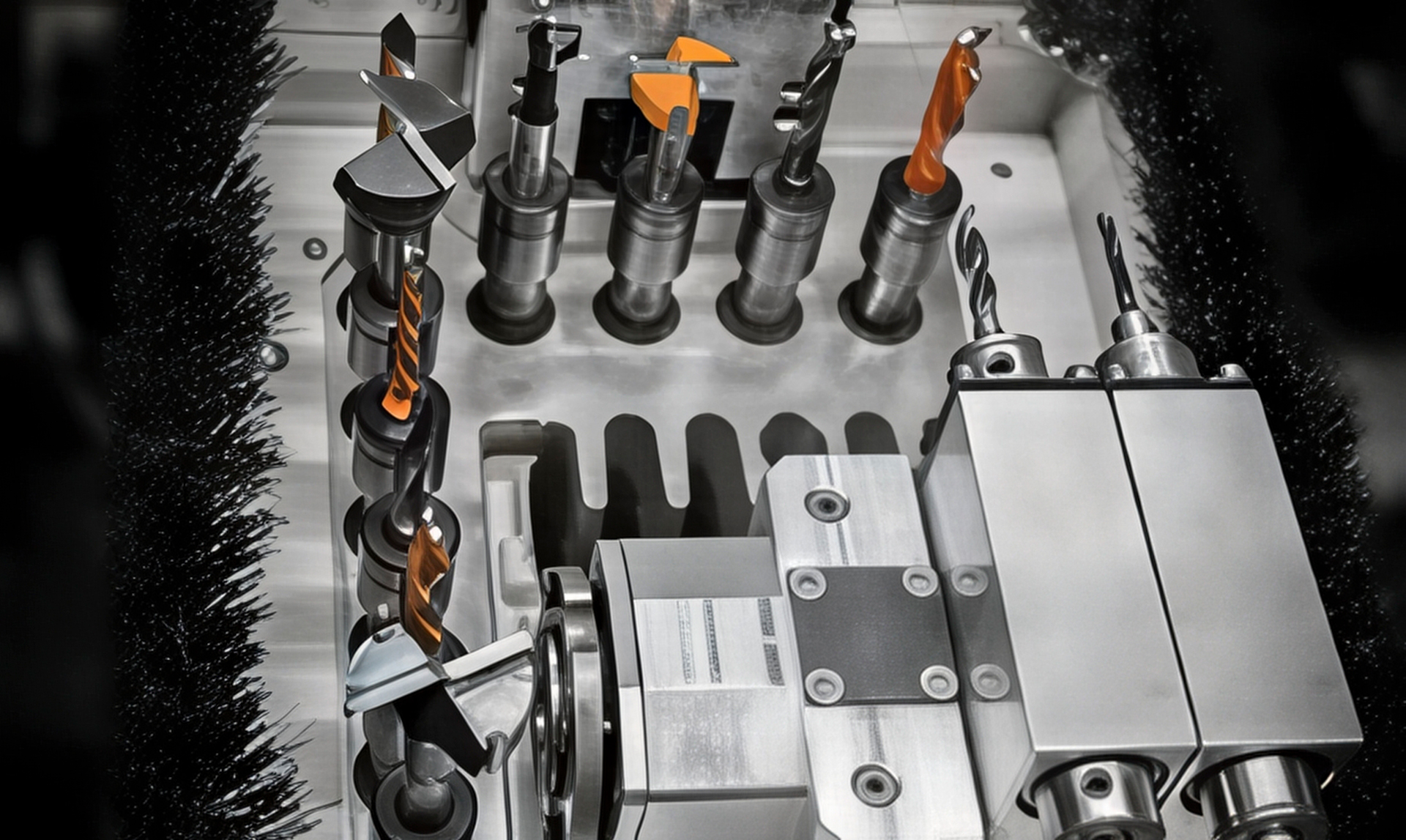

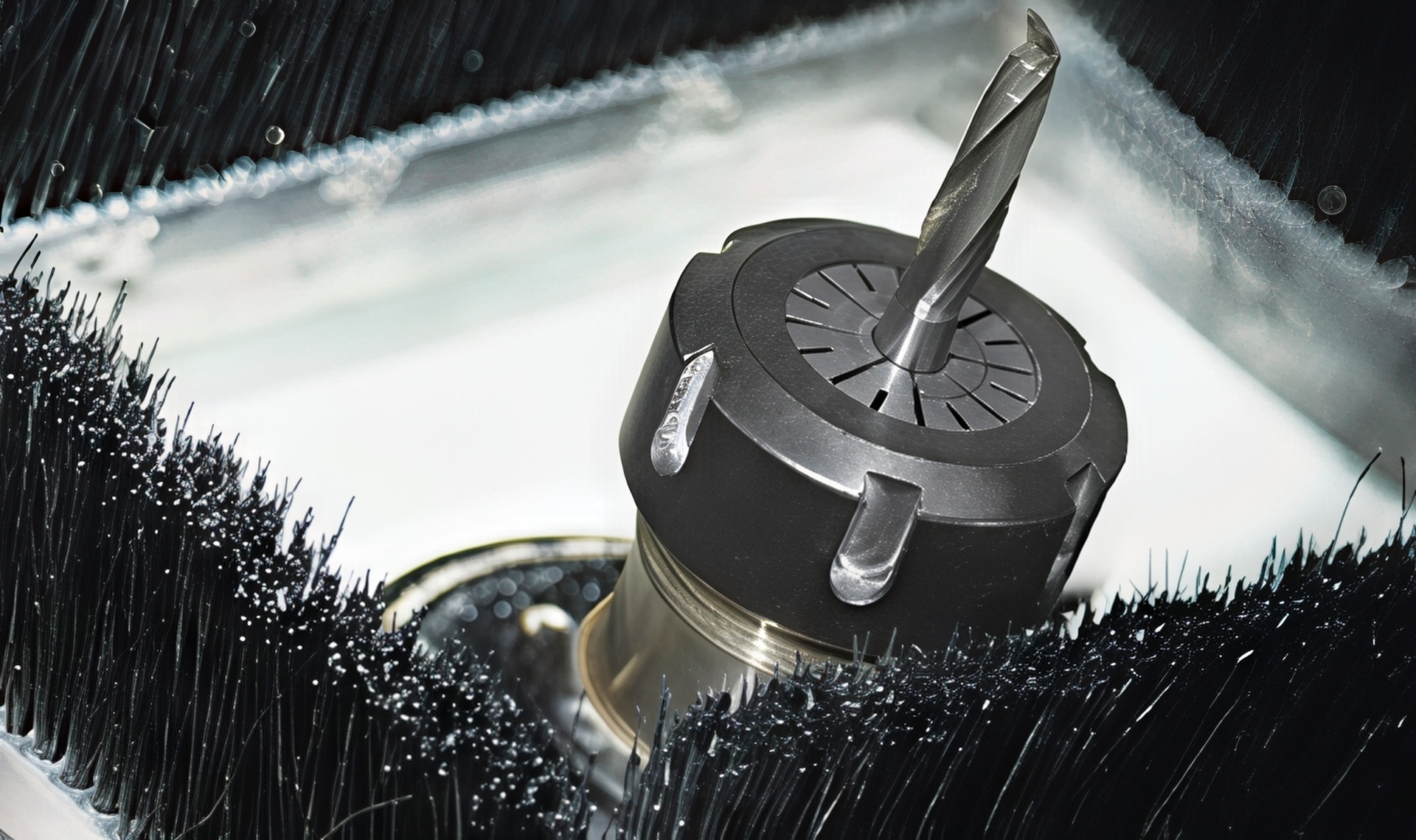

Держатель фрезы с ручной сменой инструмента
Держатель фрезы с ручной сменой инструмента оснащен шпинделем мощностью 5,5 кВт (ER32) для выполнения фрезерных операций.
- Позволяет выполнять пазы, 3D-обработку и другие сложные задачи с высокой точностью.
- Ручная смена инструмента обеспечивает гибкость для индивидуальных заказов.
- Надежная конструкция повышает долговечность и эффективность станка.

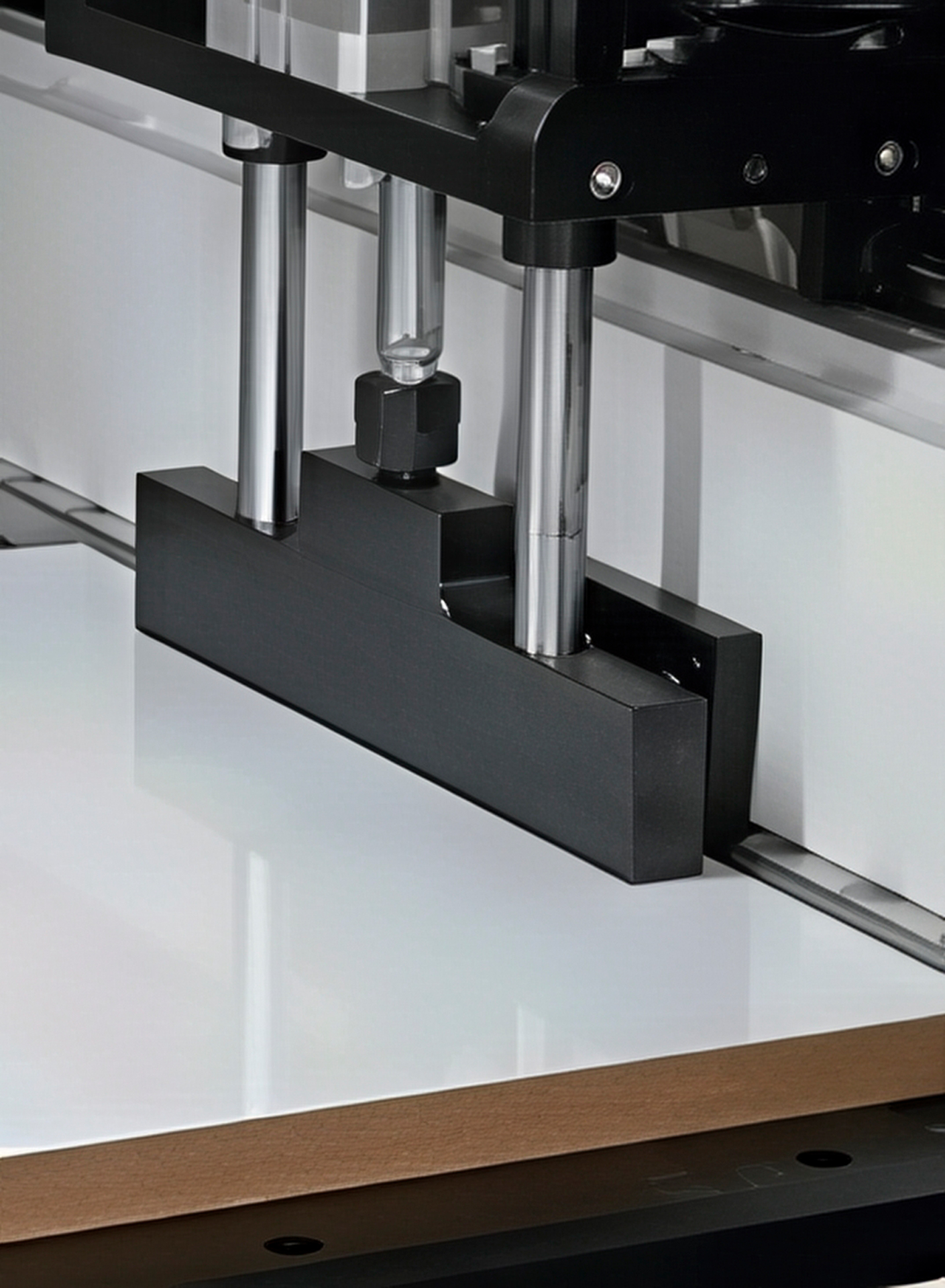

Интеллектуальный боковой упор
Интеллектуальный боковой упор автоматически адаптируется к габаритам панели, обеспечивая надежную фиксацию при сверлении и фрезеровании. Это исключает смещение заготовок шириной до 950 мм, гарантируя точность и универсальность.
Прецизионный направляющий рельс
Прецизионный направляющий рельс, обработанный на высокоточном портальном центре, обеспечивает стабильность и точность. Движение узлов на скоростях до 70 м/мин по осям X и Y происходит без вибраций, что важно для качественной обработки.
Одинарный захват
Одинарный захват с сервоприводами точно позиционирует заготовки. Система обдува удаляет стружку, защищая панели толщиной от 6 до 70 мм и обеспечивая чистоту обработки.
Ресивер для сжатого воздуха
Ресивер для сжатого воздуха поддерживает стабильное давление в пневмосистеме, обеспечивая надежную работу узлов, таких как захват и сверлильный блок, при интенсивной эксплуатации.
Усилитель давления воздуха
Усилитель давления воздуха обеспечивает стабильную подачу воздуха, повышая надежность станка и качество обработки мелких деталей.
Высокоточная рейка и шестерня
Высокоточная рейка и шестерня (Gudel, Германия) гарантирует точное позиционирование и устойчивость при нагрузках. Минимальные отклонения на скоростях до 70 м/мин и низкие требования к обслуживанию обеспечивают долговечность.
Центральная система ручной смазки
Центральная система ручной смазки обслуживает 13 точек, продлевая срок службы компонентов и снижая затраты на обслуживание.
Электрокомпоненты системы управления
Электрокомпоненты системы управления используют низковольтные элементы ведущих брендов, обеспечивая помехоустойчивость и стабильность работы сервоприводов.
Система управления сервоприводом
Система управления сервоприводом обеспечивает высокую точность позиционирования.
- Двигатели Yaskawa с абсолютной системой отсчета исключают возврат к начальной точке.
- Минимизируют погрешности на скоростях до 70 м/мин, обеспечивая повторяемость.
- Высокая помехоустойчивость гарантирует надежность при интенсивной работе.

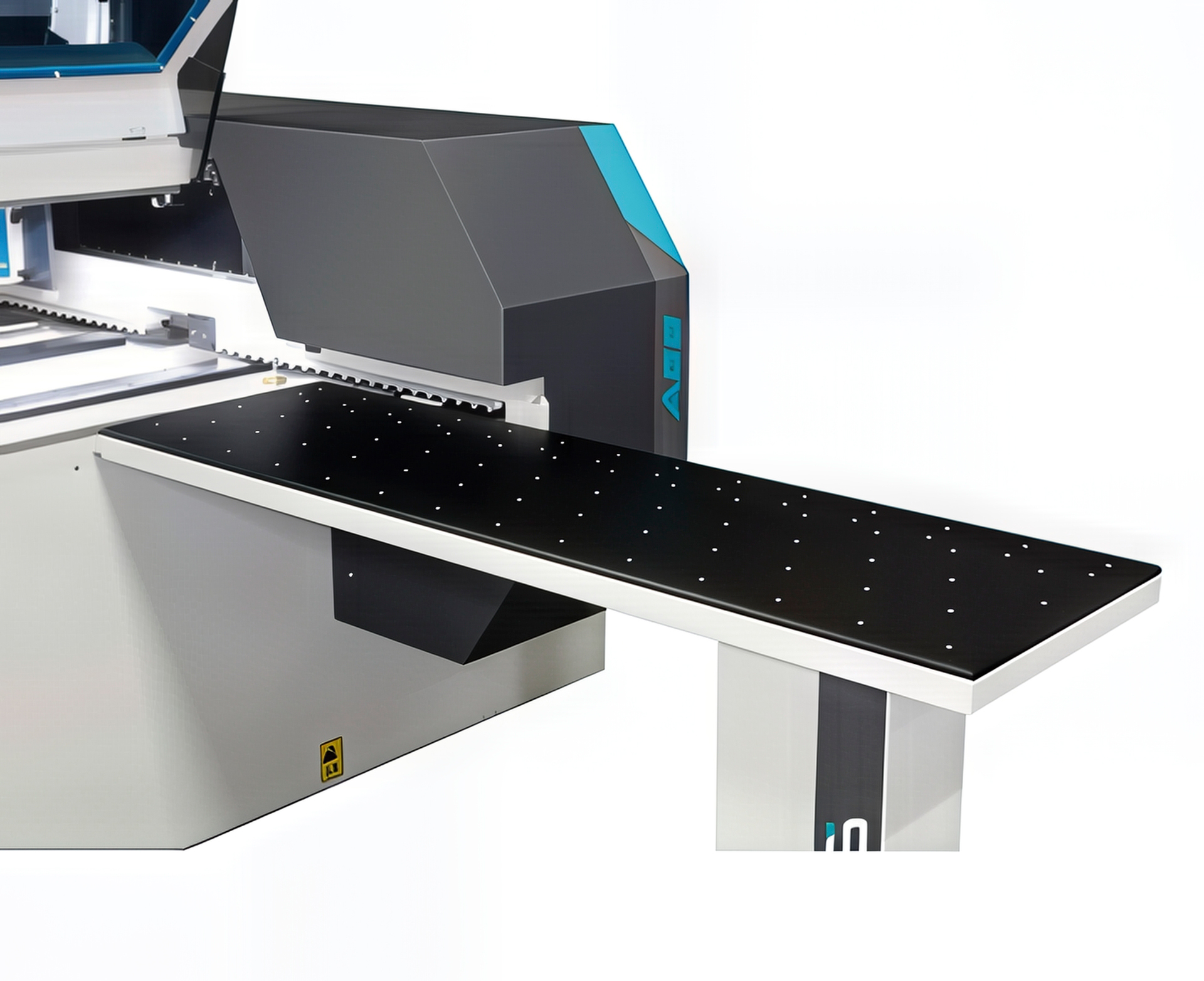

Воздушный рабочий стол
Воздушный рабочий стол с воздушной флотацией защищает панели толщиной 6–70 мм и шириной до 950 мм. Два стола (спереди и сзади) упрощают загрузку и выгрузку, повышая удобство.
Разгрузочный стол
Разгрузочный стол оптимизирует выгрузку деталей.
- Автоматический приводной конвейер ускоряет перемещение заготовок.
- Снижает время обработки партий и ручной труд.
- Обеспечивает стабильность для панелей шириной до 950 мм.
Главные преимущества станка AES SIRIUS 950 M

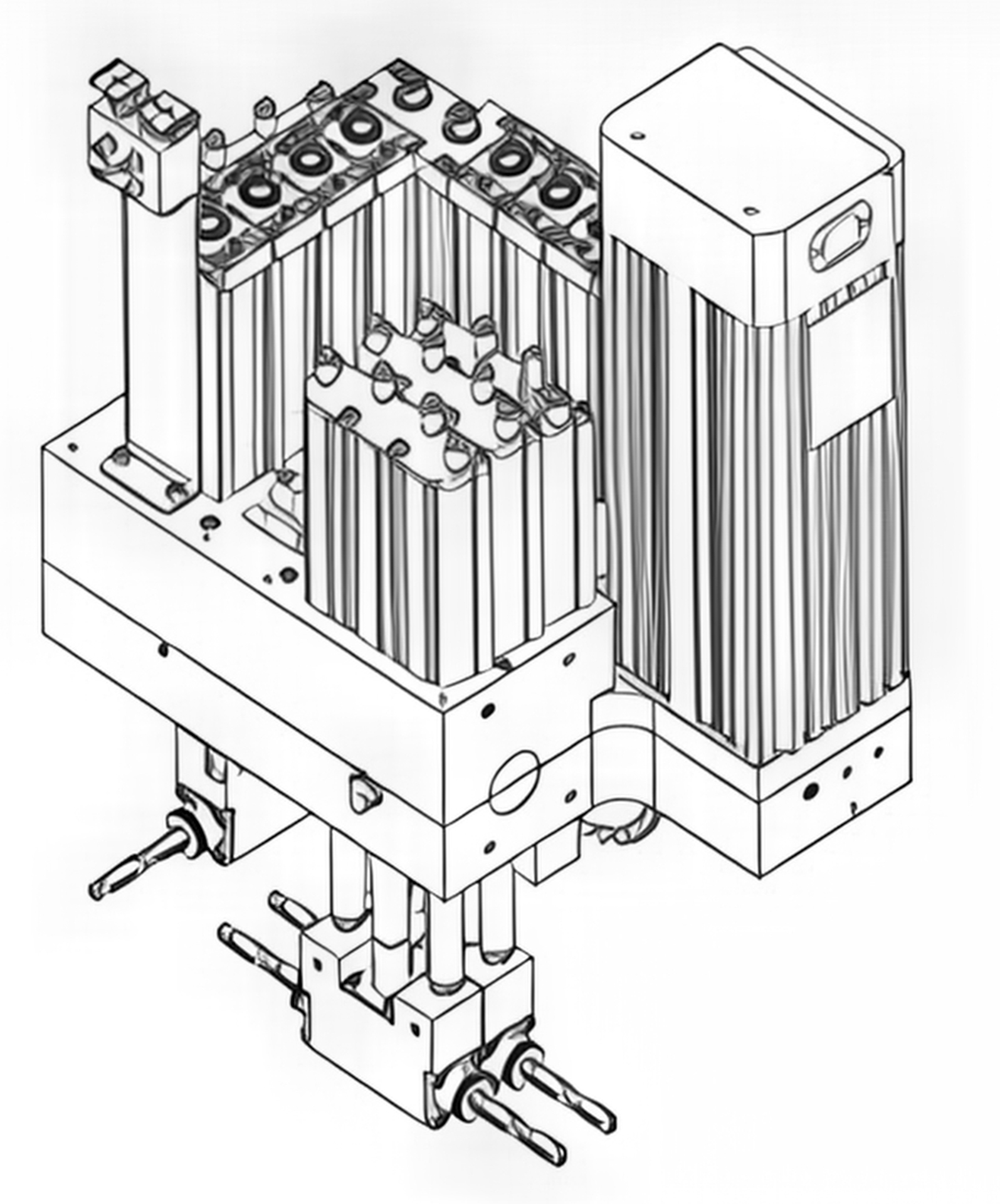

- Высокая точность обработки: ЧПУ и рейка Gudel обеспечивают прецизионное сверление и фрезерование. Сверлильный узел с 10 вертикальными и 6 горизонтальными шпинделями ускоряет сложные задачи.
- Универсальность: Обрабатывает панели 6–70 мм и шириной до 950 мм, подходя для корпусной мебели и индивидуальных заказов. Шпиндель 5,5 кВт поддерживает 3D-обработку.
- Эффективность: Одинарный захват и ручная смазка сокращают время настройки и обслуживания. Конвейер выгрузки ускоряет обработку партий.
- Автоматизация: Штрих-коды и AES WOP CAD/CAM упрощают управление, минимизируя простои.
- Надежность: Компоненты Yaskawa и THK обеспечивают долговечность. Два воздушных стола оптимизируют эргономику.
Обслуживание и сервисная поддержка
Сверлильно-присадочный центр с ЧПУ AES SIRIUS 950 M разработан для надежной работы в мебельном производстве. Узлы, включая рейку Gudel и сервоприводы Yaskawa, защищены от пыли и стружки. Обслуживание включает смазку, проверку сверлильного узла и очистку аспирации (2 000 м³/ч). «Интервесп» предоставляет установку, пусконаладку, обучение и поддержку, включая запчасти и обновление ПО.
Экономическая эффективность и рентабельность
Покупка Сверлильно-присадочного центра с ЧПУ AES SIRIUS 950 M оптимизирует производство. Точность сверления и фрезерования сокращает время обработки (панели 6–70 мм, ширина до 950 мм) и затраты на труд. Автоматизация ускоряет цикл. Станок адаптируется к серийным и индивидуальным заказам, обеспечивая окупаемость за счет снижения брака и скорости до 70 м/мин.
Безопасность эксплуатации
Сверлильно-присадочный центр с ЧПУ AES SIRIUS 950 M оснащен системами безопасности: аварийные кнопки, кожухи и ЧПУ-контроль предотвращают риски. Аспирация (150 мм) удаляет пыль, обдув захвата исключает скопление стружки, обеспечивая безопасность и чистоту. Это делает станок надежным выбором для мебельного бизнеса.
- Вес: 1500 кг.
- Сверлильно-присадочные станки
- Частота вращения шпинделей, об/мин Вертикальное сверление: до 6 000 Горизонтальное сверление: до 4 740
- Макс. расстояние между отверстиями, мм 32
- Давление в пневмосистеме, МПа 7 бар
- Общие характеристики
- Тип цангового патрона ER32
- Мощность верхнего фрезерного шпинделя 5,5 кВт
- Тип системы смазки Автоматическая
- Электрическое напряжение (электропитание) 380 В
- Частота переменного тока 50 Гц
- Габаритный размер станка (ширина) 3 435 мм
- Габаритный размер станка (глубина) 4 466 мм
- Габаритный размер станка (высота) 1 470 мм
- Макс. Скорость по оси Y, м/мин 70
- Макс. Скорость по оси X, м/мин 70
- Количество горизонтальных шпинделей по оси Y верхней сверлильной головы 3
- Мощность энергопотребления станка 15 кВт
- Бренд AES
- Страна производитель Турция
- Серия SIRIUS
- Мощность двигателя пильного узла 1,7 кВт
- Мощность двигателя фрезы 5,5 кВт
- Скорость вращения фрезы 18 000 об/мин
- Скорость вращения пилы 7 500 об/мин
- Максимальная скорость подачи 70 м/мин
- Минимальная длина заготовки 250 мм
- Минимальная высота заготовки 6 мм
- Максимальная высота заготовки 70 мм
- Минимальная ширина заготовки 80 мм
- Максимальная ширина заготовки 250 мм
- Количество присадочных голов 1
- Макс. скорость по оси Z 20 м/мин
- Количество вертикальных шпинделей верхней сверлильной головы 10 шт
- Количество горизонтальных шпинделей по оси Х верхней сверлильной головы 6 (3×2) шт
- Кол-во фрезерных шпинделей верхней сверлильной головы 1 шт
- Кол-во пазовых пил верхней сверлильной головы 1 шт
