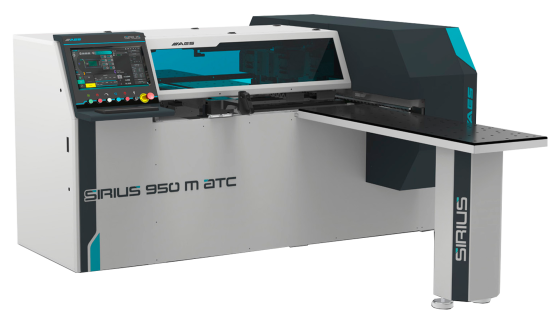

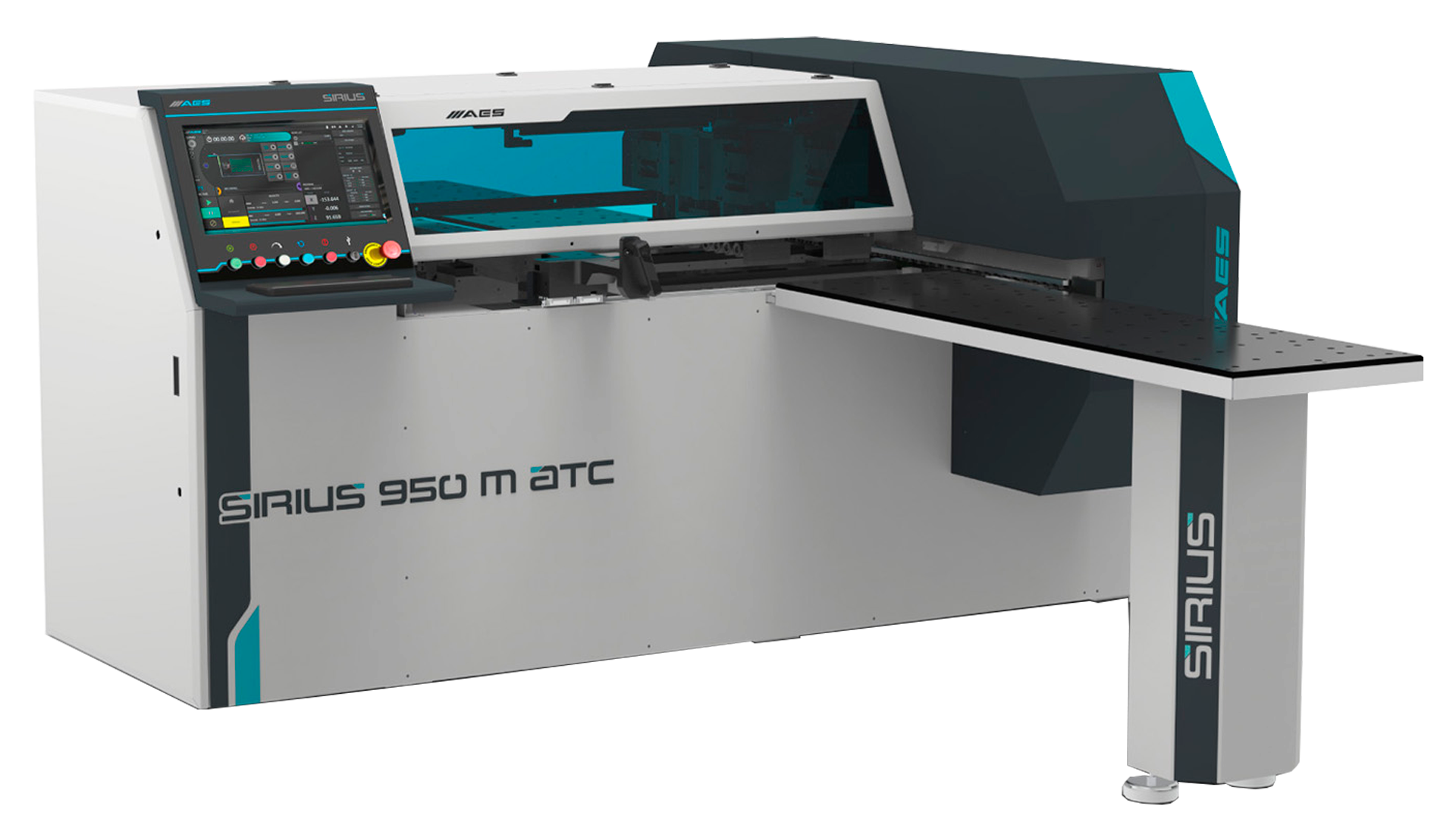

Сверлильно-присадочный центр с ЧПУ AES SIRIUS 950

Назначение и область применения

Сверлильно-присадочный центр с ЧПУ AES SIRIUS 950 разработан для точного и эффективного сверления мебельных заготовок, обеспечивая выполнение сквозных и глухих отверстий на плоскостях и торцах деталей. Станок гарантирует высокое качество присадки под фурнитуру без сколов и дефектов. Оснащенный промышленным контроллером ISAC и программным обеспечением AES WOP CAD/CAM, он позволяет выполнять сложные схемы сверления с обработкой до пяти сторон за один цикл. Оборудование идеально подходит для мебельных производств, специализирующихся на изготовлении корпусной мебели, кухонных гарнитуров, шкафов-купе и гардеробных систем. Оно обеспечивает точную присадку под петли, направляющие и другие элементы фурнитуры. Благодаря компактной конструкции, высокой надежности и удобному интерфейсу станок подходит как для крупносерийного, так и для индивидуального производства.

Технические характеристики станка

Детальное описание узлов станка

Система сканирования

Система сканирования автоматизирует загрузку программ обработки, повышая производительность.

• Сканер штрих-кодов автоматически считывает данные, загружая схемы сверления и упрощая настройку.
• Снижает время на подготовку операций, минимизируя участие оператора и повышая эффективность.
• Интеграция с ЧПУ обеспечивает точный контроль и отслеживание процессов, что важно для серийного производства.

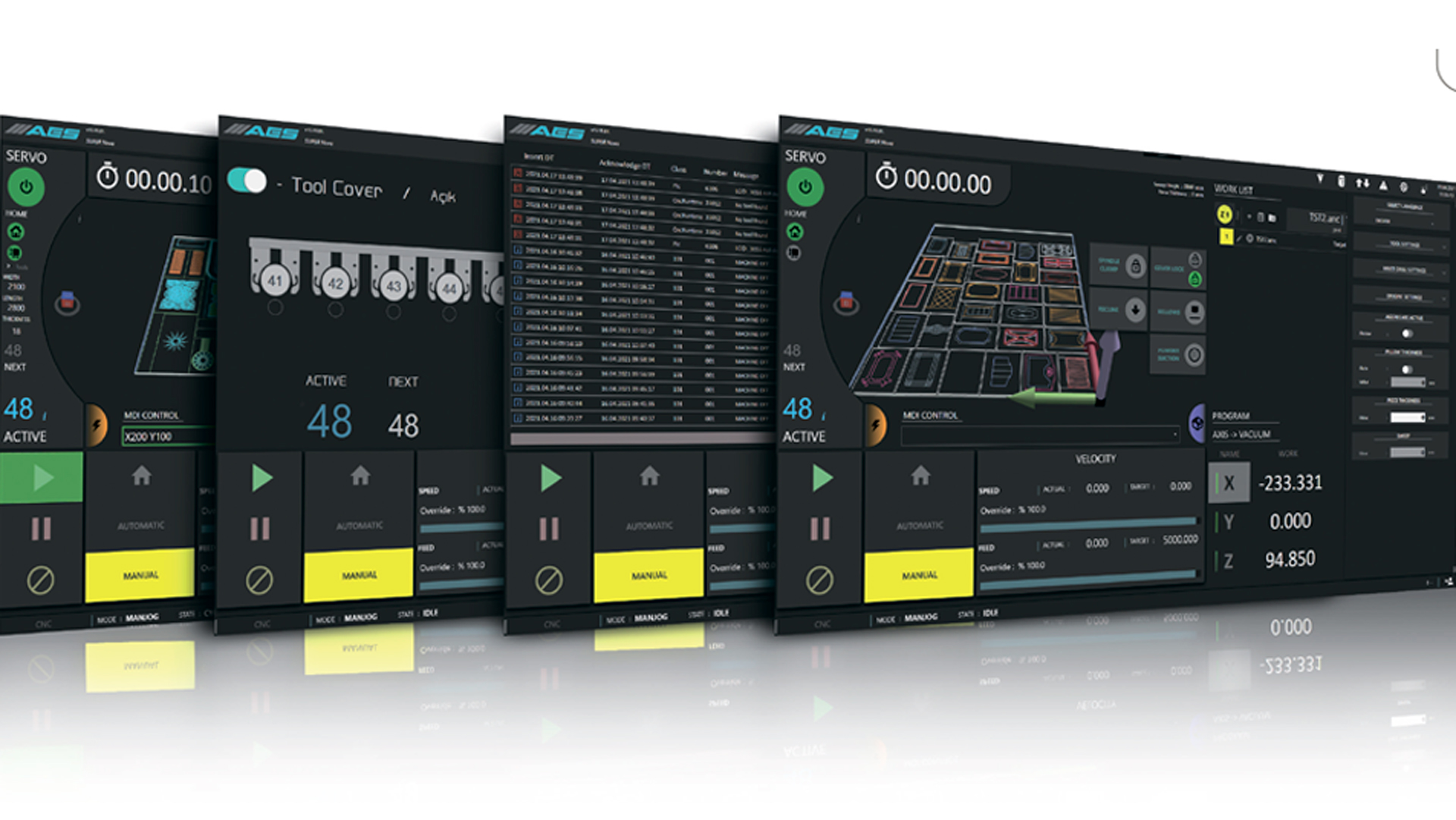

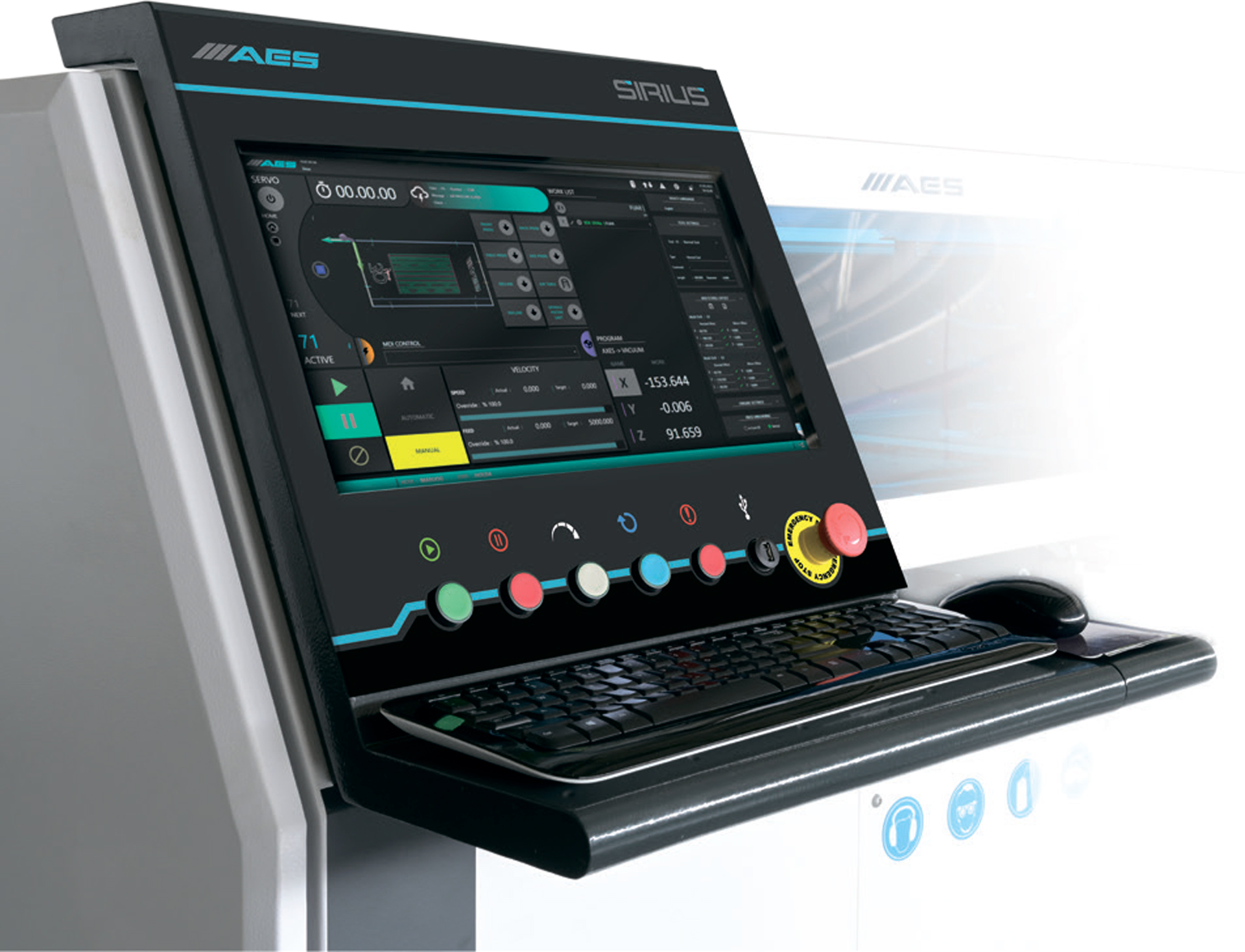

Интерфейс управления

Интерфейс управления обеспечивает удобство настройки и мониторинга благодаря Windows-основе и программе AES WOP CAD/CAM.

• Позволяет задавать параметры сверления, загружать чертежи и отслеживать работу станка в реальном времени.
• Функция симуляции позволяет проверить операции перед выполнением, исключая ошибки и оптимизируя процессы.
• Поддержка форматов DXF и DWG обеспечивает совместимость с современными проектными системами.

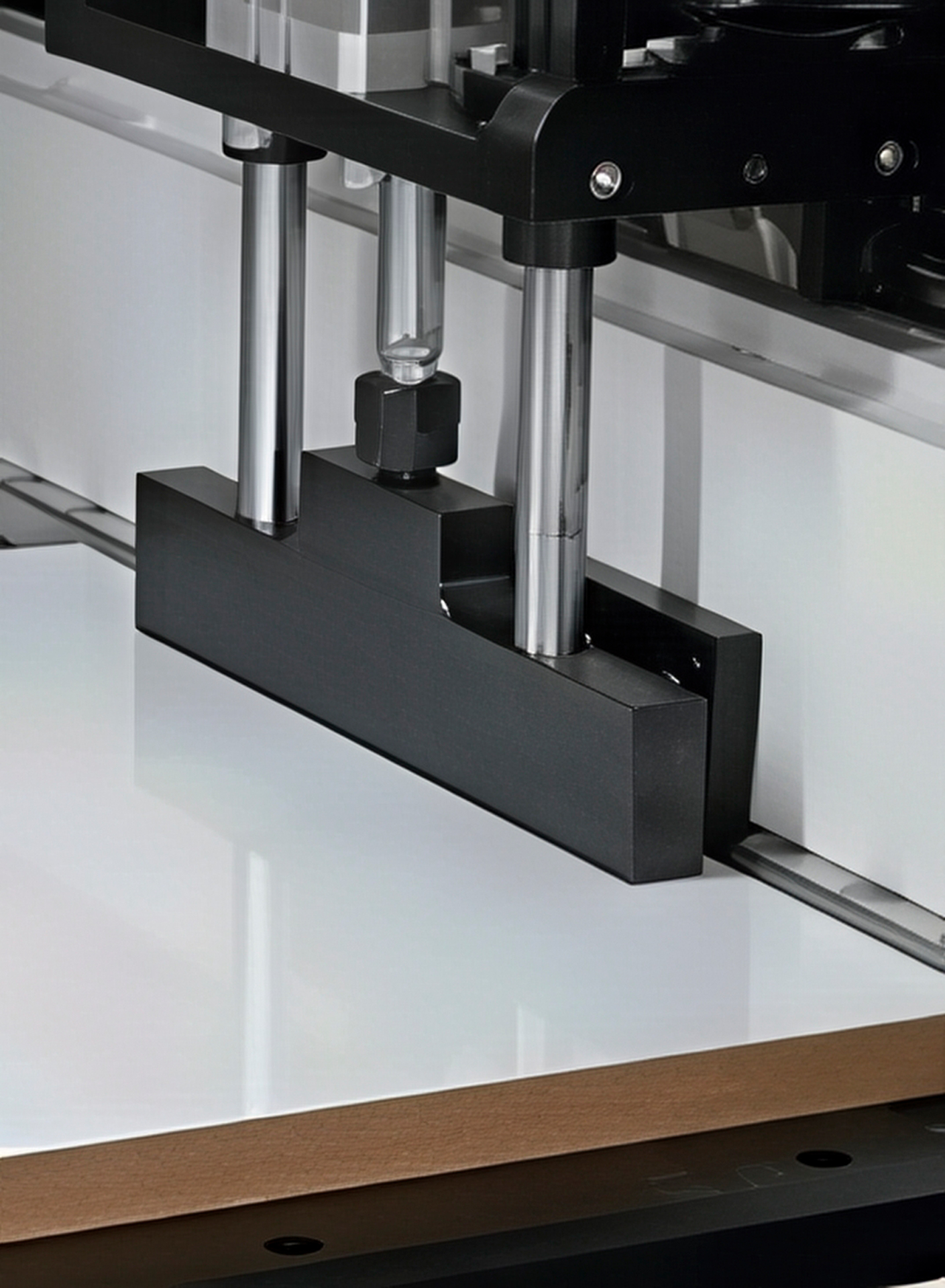

Интеллектуальный боковой упор

Интеллектуальный боковой упор автоматически адаптируется к размерам панели, обеспечивая надежную фиксацию при сверлении. Это предотвращает смещение заготовок, что критично для узких или длинных деталей с шириной до 950 мм. Упор повышает точность обработки и универсальность станка для различных типов заготовок.

Прецизионный направляющий рельс

Прецизионный направляющий рельс изготовлен на высокоточном портальном центре с ЧПУ, обеспечивая долговечность и точность. Он поддерживает плавное перемещение узлов на скоростях до 70 м/мин по осям X и Y, минимизируя вибрации даже при высокой нагрузке, что гарантирует качество обработки.

Одинарный захват

Одинарный захват, управляемый сервоприводами, обеспечивает точное позиционирование заготовок. Система обдува удаляет пыль и стружку, предотвращая повреждение поверхности и обеспечивая чистоту обработки. Это ускоряет подготовку и повышает производительность при работе с панелями толщиной от 6 до 70 мм.

Ресивер для сжатого воздуха

Ресивер для сжатого воздуха поддерживает стабильное давление в пневмосистеме, обеспечивая надежную работу узлов, таких как захват и сверлильный блок. Это особенно важно при интенсивной эксплуатации, так как минимизирует сбои и поддерживает качество обработки.

Усилитель давления воздуха

Усилитель давления воздуха обеспечивает стабильную подачу воздуха для пневматических систем. Это повышает надежность работы станка, особенно при обработке мелких деталей, где требуется высокая точность.

Высокоточная рейка и шестерня

Высокоточная рейка и шестерня (Gudel, Германия) обеспечивает высокую точность позиционирования и устойчивость при нагрузках. Конструкция минимизирует отклонения на скоростях до 70 м/мин, требуя минимального обслуживания, что делает узел долговечным и экономичным.

Центральная система ручной смазки

Центральная система ручной смазки позволяет обслуживать 13 точек, снижая износ механических компонентов. Использование консистентной смазки продлевает срок службы узлов и сокращает затраты на техническое обслуживание.

Электрокомпоненты системы управления

Электрокомпоненты системы управления включают низковольтные элементы от ведущих производителей, обеспечивая высокую помехоустойчивость. Это гарантирует стабильную работу сервоприводов и минимизирует сбои, что важно для непрерывного производства.

Система управления сервоприводом

Система управления сервоприводом обеспечивает высокоточное позиционирование заготовок.

• Оснащена двигателями Yaskawa с абсолютной системой отсчета, исключающей необходимость возврата к начальной точке.
• Минимизирует погрешности при скоростях до 70 м/мин по осям X и Y, обеспечивая стабильность операций.
• Высокая помехоустойчивость поддерживает надежность в условиях интенсивной работы.

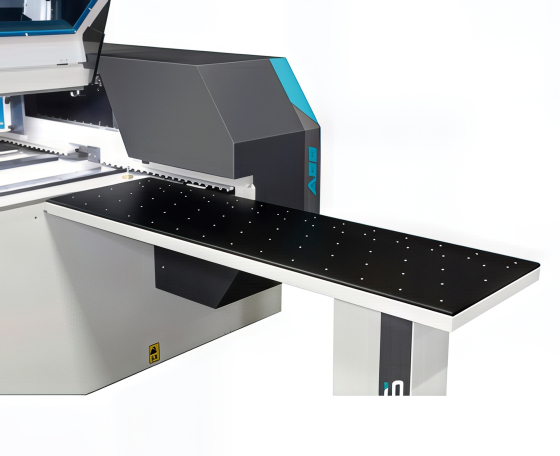

Воздушный рабочий стол

Воздушный рабочий стол с системой воздушной флотации защищает поверхность панелей при перемещении, что важно для заготовок толщиной от 6 до 70 мм и шириной до 950 мм. Два стола (спереди и сзади) упрощают загрузку и выгрузку, снижая нагрузку на оператора и ускоряя процесс.

Разгрузочный стол

Разгрузочный стол оптимизирует выгрузку обработанных деталей, повышая эффективность.

• Оснащен приводным конвейером для автоматического перемещения заготовок, сокращая ручной труд.
• Ускоряет обработку крупных партий, поддерживая работу с панелями шириной до 950 мм.
• Обеспечивает стабильность и удобство при выгрузке, повышая общую производительность.

Главные преимущества станка AES SIRIUS 950

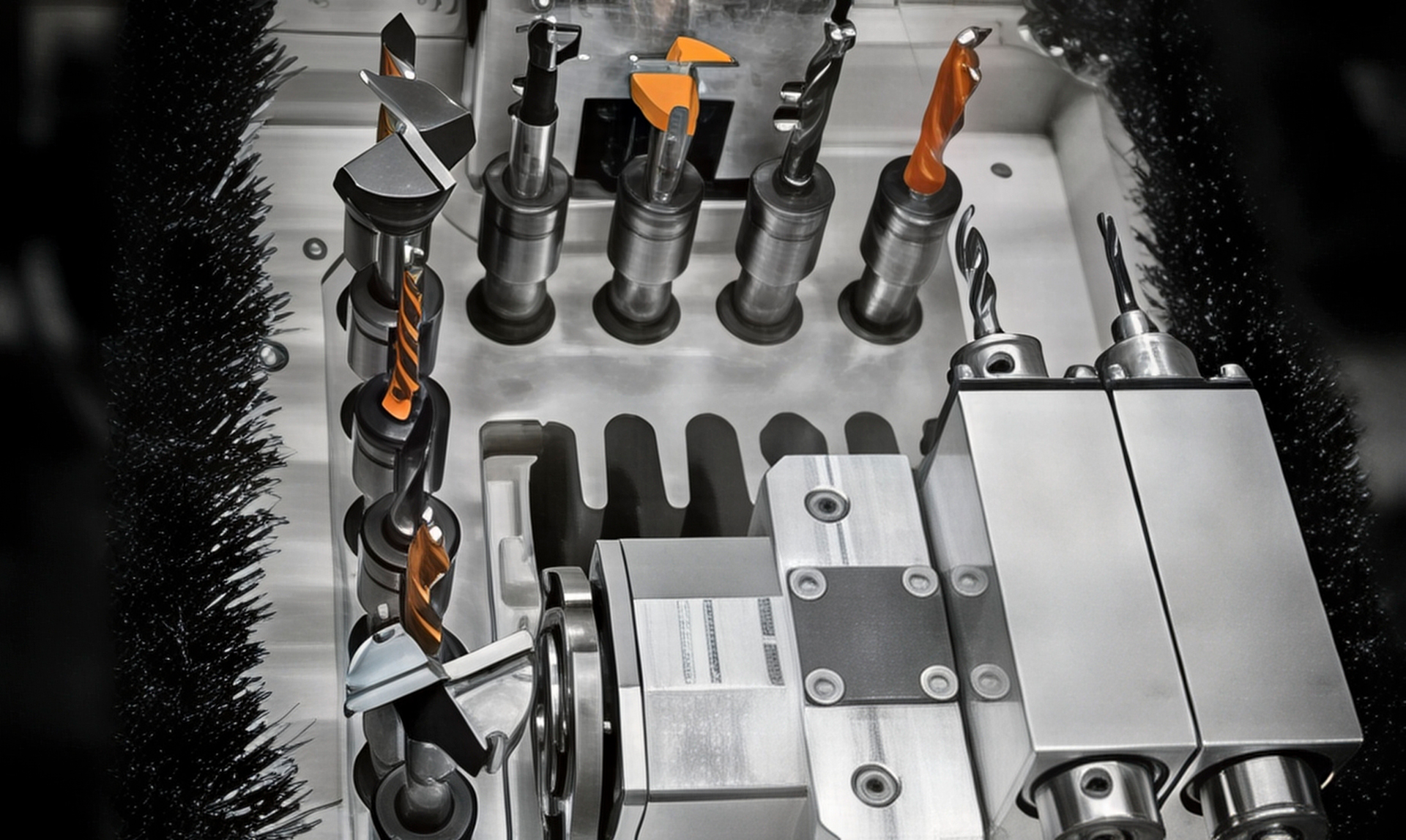

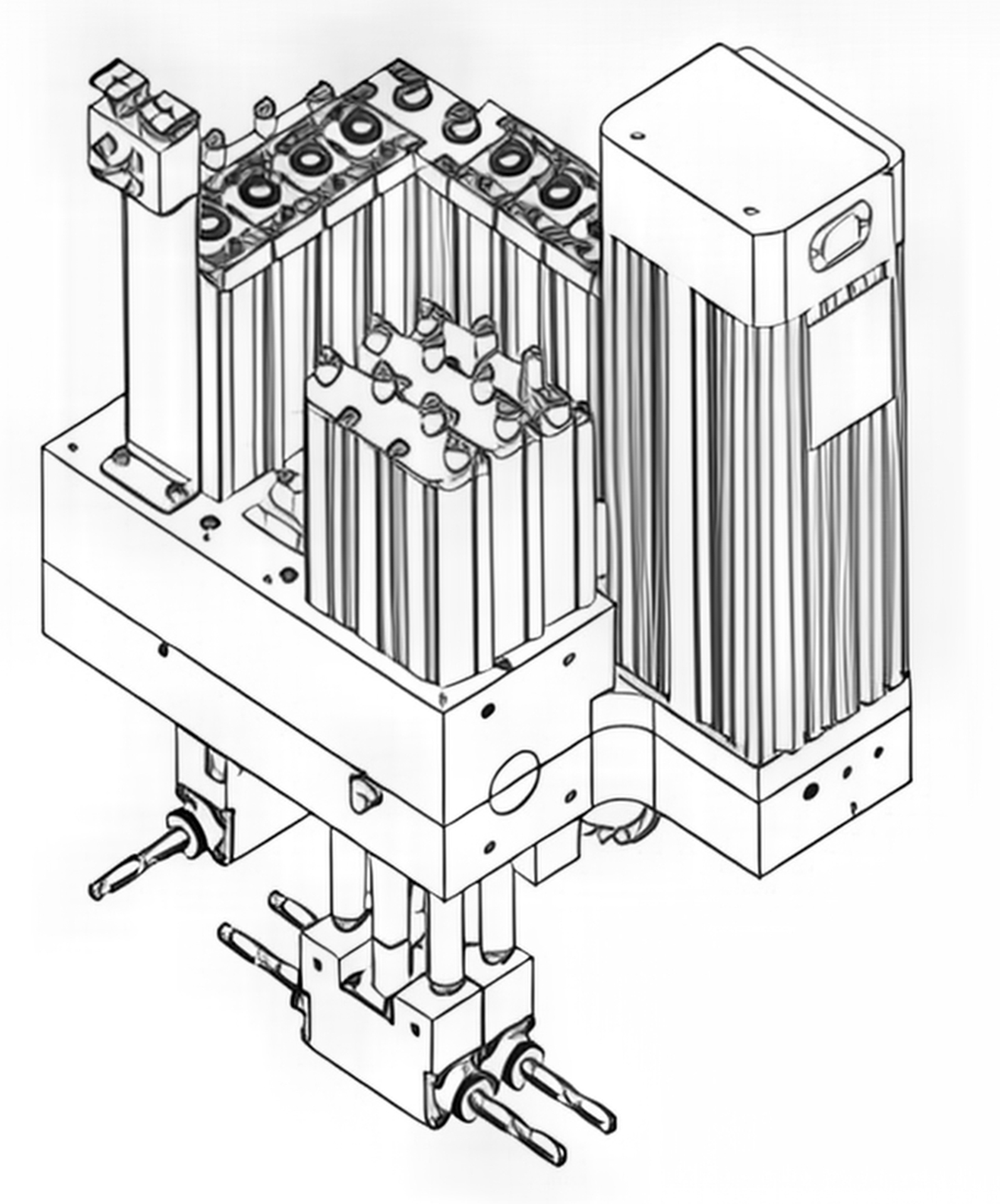

• Высокая точность обработки: Система ЧПУ и зубчатая рейка Gudel обеспечивают прецизионное сверление, исключая отклонения. Сверлильный узел с 10 вертикальными и 6 горизонтальными шпинделями ускоряет выполнение сложных схем присадки.
• Универсальность: Станок обрабатывает панели толщиной от 6 до 70 мм и шириной до 950 мм, подходя для широкого спектра мебельных деталей, от серийной корпусной мебели до индивидуальных заказов.
• Эффективность: Одинарный захват с сервоприводами и система ручной смазки минимизируют время на настройку и обслуживание. Автоматический конвейер выгрузки ускоряет обработку партий.
• Автоматизация: Сканирование штрих-кодов упрощает загрузку программ, а интерфейс AES WOP CAD/CAM обеспечивает простое управление, сокращая время на настройку.
• Надежность: Компоненты от Yaskawa и THK гарантируют стабильную работу и долговечность. Два воздушных стола оптимизируют эргономику и упрощают работу оператора.

Обслуживание и сервисная поддержка

Сверлильно-присадочный центр с ЧПУ AES SIRIUS 950 спроектирован для надежной работы в условиях мебельного производства. Узлы, включая зубчатую рейку Gudel и сервоприводы Yaskawa, защищены от пыли и стружки, обеспечивая стабильность при высоких нагрузках. Обслуживание включает смазку через центральную систему, проверку сверлильного узла и очистку аспирации (2 000 м³/ч). Компания «Интервесп» предоставляет полный спектр услуг: установку, пусконаладку, обучение и техническую поддержку. Покупка станка у «Интервесп» гарантирует оперативный сервис, поставку запчастей и обновление ПО, минимизируя простои.

Экономическая эффективность и рентабельность

Приобретение Сверлильно-присадочного центра с ЧПУ AES SIRIUS 950 — это инвестиция в оптимизацию производства. Высокая точность сверления сокращает время обработки панелей (толщиной 6–70 мм, шириной до 950 мм) и снижает затраты на ручной труд. Автоматизация через штрих-коды и одновременная обработка ускоряют рабочий цикл. Станок адаптируется к серийным и индивидуальным заказам, обеспечивая гибкость. Быстрая окупаемость достигается за счет минимизации брака, высокой скорости (до 70 м/мин по осям X и Y) и снижения времени настройки.

Безопасность эксплуатации

Сверлильно-присадочный центр с ЧПУ AES SIRIUS 950 оснащен системами безопасности для защиты оператора. Аварийные кнопки, защитные кожухи и системы контроля предотвращают риски. ЧПУ автоматически останавливает станок при сбоях или ошибках позиционирования. Аспирационное отверстие (150 мм) эффективно удаляет пыль, поддерживая чистоту зоны. Функция обдува захвата исключает скопление стружки, снижая риск повреждения заготовок. Эти меры создают безопасные условия труда, делая станок оптимальным выбором для мебельного производства.
