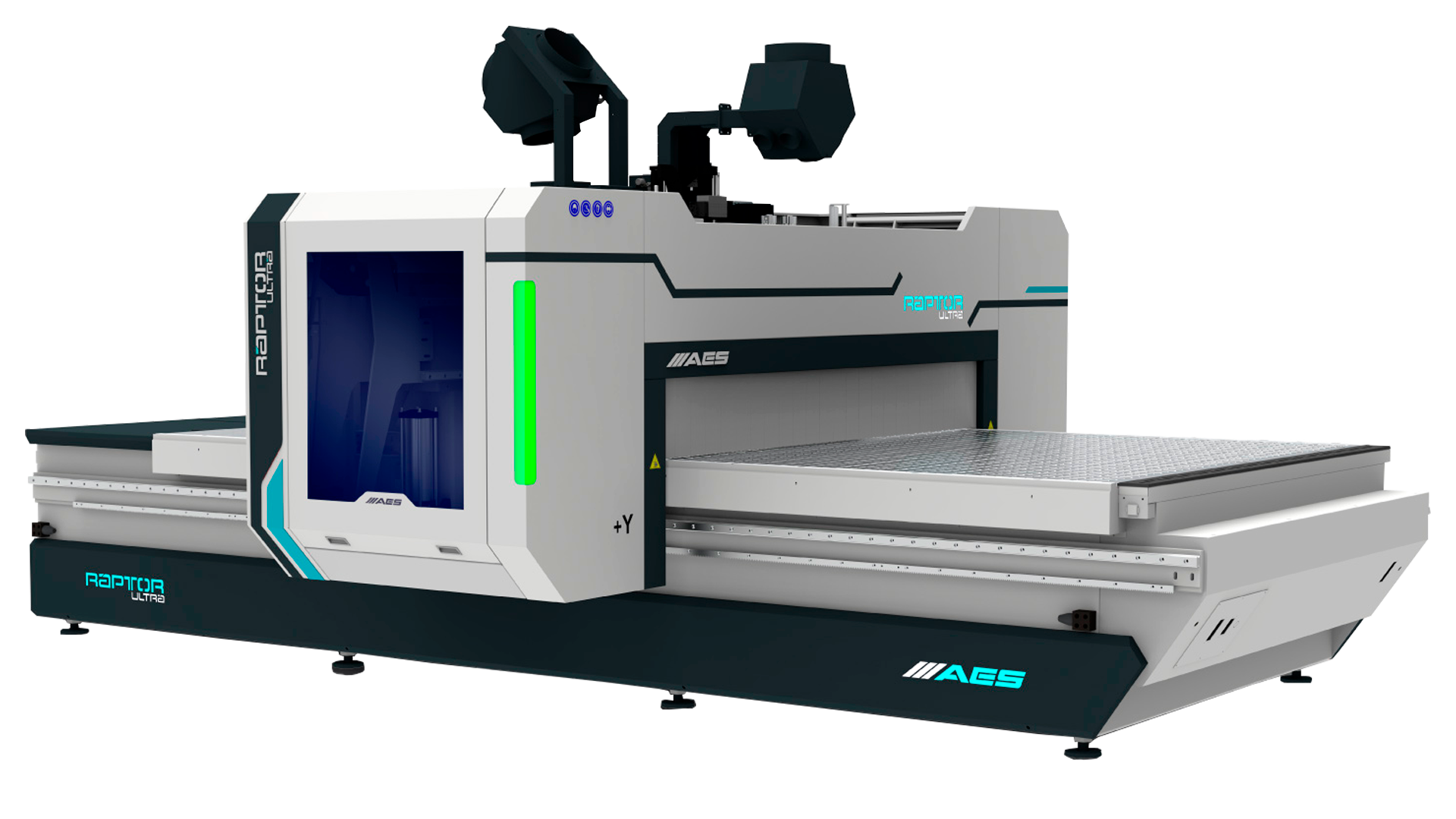

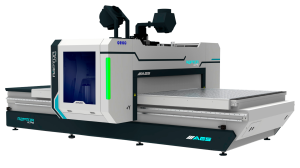

Фрезерный обрабатывающий центр с ЧПУ AES RAPTOR ULTRA 1325

Назначение и область применения

Фрезерный обрабатывающий центр с ЧПУ AES RAPTOR ULTRA 1325 предназначен для высокоточной обработки древесины, плитных материалов (МДФ, ДСП, фанера), пластиков, композитов и мягких металлов, таких как алюминий. Станок выполняет фрезерование, сверление, калибровку, 3D-обработку и нарезку пазов, что делает его идеальным для производства мебели, декоративных элементов и других изделий в серийном и индивидуальном производстве. Трёхосевая система управления (X, Y, Z) и высокоскоростные компоненты обеспечивают эффективность и точность обработки.

Технические характеристики обрабатывающего центра

Детальное описание узлов обрабатывающего центра

Конструкция станины

Конструкция станины изготовлена из высокопрочной стали с усиленными рёбрами жёсткости, прошедшей термическую обработку для устранения внутренних напряжений. Обработка на станке с ЧПУ за одну установку и тестирование на лазерных стендах обеспечивают высокую геометрическую точность и устойчивость при интенсивной эксплуатации.

Рабочий стол

Рабочий стол выполнен из алюминия с матричной конструкцией, разделённой на 2 вакуумные зоны для надёжного захвата заготовок. Нулевые упоры по осям X и Y, управляемые через блок ЧПУ, обеспечивают точное позиционирование материала, что особенно важно для мелких деталей и сложных операций.

Перемещение по осям

Перемещение по осям осуществляется через реечные передачи Gudel (Германия) и призматические направляющие THK (Япония) с использованием бесщеточных серводвигателей Yaskawa (Япония). Это обеспечивает высокую скорость (до 100 м/мин по X/Y) и точность позиционирования, поддерживая интенсивные рабочие циклы.

Централизованная система смазки

Централизованная система смазки автоматически обслуживает 21 точку, продлевая срок службы механических компонентов и снижая затраты на обслуживание. Ручное управление смазкой через блок ЧПУ повышает удобство эксплуатации.

Автоматическая система измерения и привязки инструмента

Автоматическая система измерения и привязки инструмента измеряет инструменты диаметром до 90 мм с автоматической записью данных в систему, минимизируя ошибки настройки и ускоряя подготовку к работе.

Система ЧПУ и управления

Система ЧПУ и управления оснащена контроллером OSAI на базе Windows с 21,5-дюймовым LCD-монитором, слотами Ethernet и USB, а также пультом управления. Поддержка G-кодов и интуитивный интерфейс обеспечивают удобное программирование, моделирование обработки и удалённое подключение. Программное обеспечение Alphacam Core + xNesting оптимизирует процессы обработки, включая поддержку нестинга.

Двигатель шпинделя

Двигатель шпинделя HSD HSK F63 мощностью 9 кВт (S1) / 12 кВт (S6) с воздушным охлаждением поддерживает скорость вращения 12,000–24,000 об/мин. Пневматическая блокировка инструмента и керамическая защита обеспечивают надёжность и высокое качество обработки, включая 3D-фрезерование.

Сверлильный узел

Сверлильный узел включает 10 вертикальных шпинделей (7 по X, 3 по Y) с межосевым расстоянием 32 мм и скоростью вращения до 6,000 об/мин. Система воздушного охлаждения обеспечивает высокую производительность и качество сверления.

Блок смены инструмента

Блок смены инструмента представляет собой револьверный магазин на 12 позиций, расположенный с правой стороны портала, для быстрой смены инструмента. Поддерживает инструменты диаметром до 165 мм (вхолостую), длиной до 150 мм и весом до 7 кг. Датчики контроля состояния инструмента повышают точность и эффективность.

Вакуумная система Vacuboost

Вакуумная система Vacuboost от AES с одним насосом Becker (250 м³/ч, 100/200 мбар, 3,3 кВт) обеспечивает надёжную фиксацию заготовок. Две независимо управляемые вакуумные зоны оптимизируют захват для деталей различных размеров.

Программа оптимизации Alphacam Core + xNesting

Программа оптимизации Alphacam Core + xNesting поддерживает 2D/3D-обработку, импорт CAD-файлов, создание параметрических эскизов и оптимизацию раскроя. Модуль xNesting минимизирует отходы материала, обеспечивая эффективное размещение деталей на листе.

Требования к помещению и пылеудалению

Для работы станка требуется бетонный пол толщиной 200 мм (C20/25). Система пылеудаления (патрубок Ø250 мм) требует производительности 10,000 м³/ч. Пневмосистема: компрессор 240 н/л (14,5 м³/ч) при 7 бар. Электропитание: 380 В, 3 фазы, 50 Гц, 30 кВт.

Главные преимущества обрабатывающего центра с ЧПУ AES RAPTOR ULTRA 1325

1. Высокая скорость обработки – скорости до 100 м/мин по X/Y сокращают время производственного цикла.
2. Точность и надёжность – реечные передачи Gudel и направляющие THK обеспечивают высокую точность позиционирования.
3. Эффективная фиксация – вакуумная система Vacuboost с двумя зонами обеспечивает надёжный захват заготовок.
4. Автоматизация – системы OSAI и Alphacam упрощают программирование и управление, включая поддержку нестинга.
5. Гибкость – револьверный магазин на 12 позиций позволяет быстро менять инструменты для различных операций.
6. Прочная конструкция – станина из высокопрочной стали гарантирует долговечность при интенсивной эксплуатации.

Станок сочетает передовые технологии, высокую производительность и надёжность, что делает его оптимальным решением для мебельной и декоративной индустрии.

Обслуживание и сервисная поддержка

Фрезерный обрабатывающий центр с ЧПУ AES RAPTOR ULTRA 1325 рассчитан на интенсивную эксплуатацию. Прочная станина и автоматическая смазка обеспечивают долговечность. Обслуживание включает регулярную проверку шпинделя, сверлильного узла и серводвигателей. Производитель предоставляет услуги монтажа, пусконаладки, обучения и технической поддержки для минимизации простоев.

Экономическая эффективность и рентабельность

Покупка AES RAPTOR ULTRA 1325 оптимизирует производство благодаря высокой скорости, автоматизации и точности. Программное обеспечение Alphacam Core + xNesting минимизирует отходы материала, ускоряя окупаемость инвестиций.

Безопасность эксплуатации

Фрезерный обрабатывающий центр с ЧПУ AES RAPTOR ULTRA 1325 оснащён защитным световым барьером, аварийными кнопками и кожухами. Эффективная система пылеудаления обеспечивает безопасность оператора и чистоту рабочей зоны.

Комплектация

• Шпиндель HSD 9 кВт (S1) / 12 кВт (S6) HSK F63 с воздушным охлаждением
• Сверлильный узел (10 вертикальных шпинделей)
• Револьверный магазин на 12 инструментов
• Вакуумный насос Becker 250 м³/ч с 2 вакуумными зонами
• Программа Alphacam Core + xNesting
• Комплект держателей инструмента/цанг (ER40: Ø10 мм (3 шт.), Ø12 мм (1 шт.), Ø20 мм (2 шт.))
• Пульт управления (7 языков, включая русский)
• Защитный световой барьер
• Упаковочная система для транспортировки
