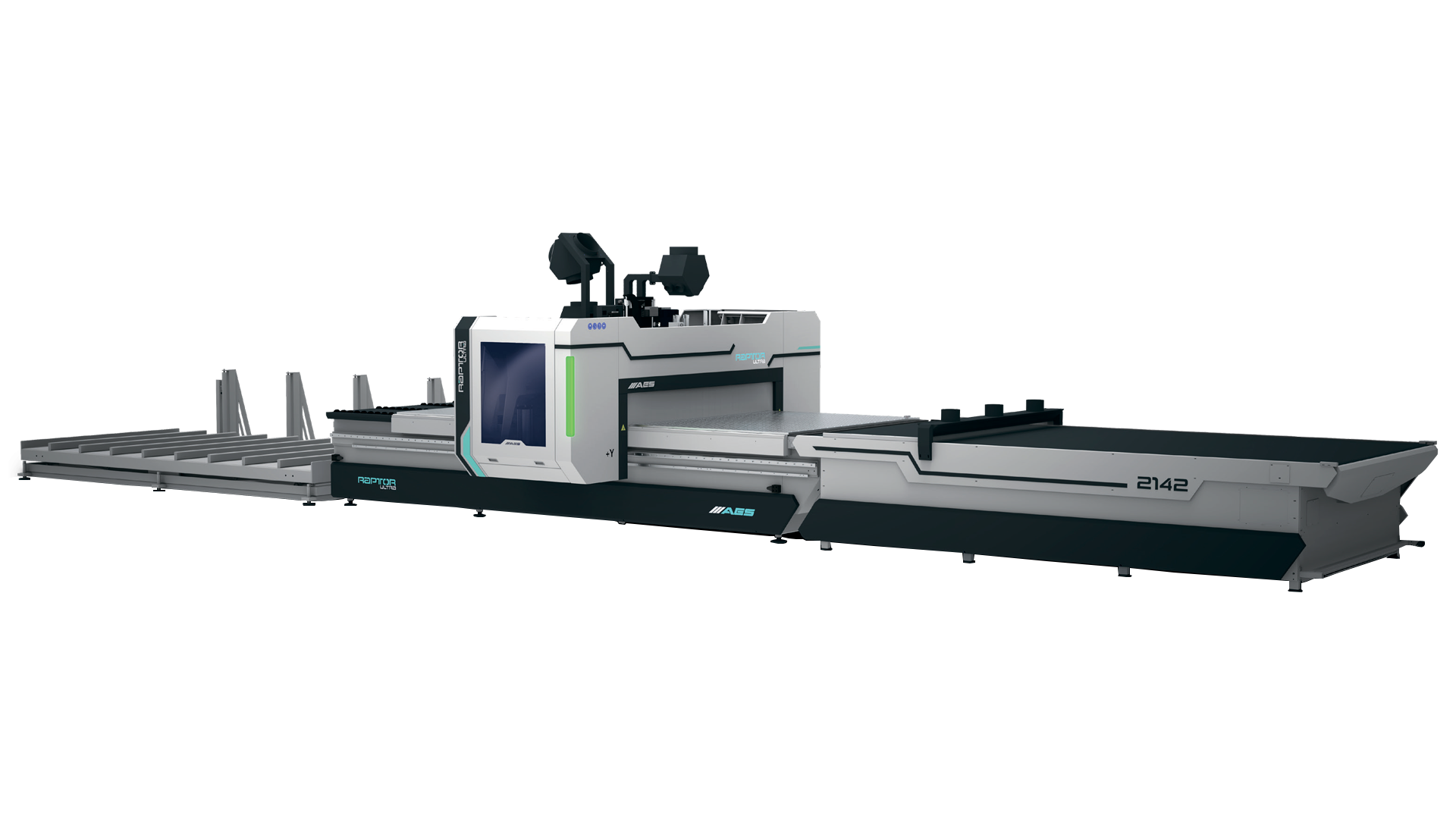

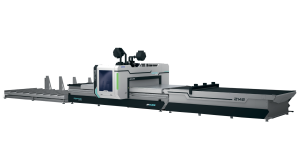

Фрезерный обрабатывающий центр с ЧПУ AES RAPTOR ULTRA LINE 1336

Назначение и область применения

Фрезерный обрабатывающий центр с ЧПУ AES RAPTOR ULTRA LINE 1336 предназначен для высокоточной обработки древесины, плитных материалов (МДФ, ДСП, фанера), пластиков, композитов и мягких металлов, таких как алюминий. Станок выполняет фрезерование, сверление, раскрой и 3D-обработку, что делает его оптимальным для производства мебели, декоративных панелей и удлинённых деталей. Трёхосевая система (X, Y, Z) в сочетании с автоматизированными системами загрузки и выгрузки (версия LINE) повышает производительность для серийного производства. По сравнению с базовой версией без LINE, данная модель оснащена подъёмным загрузочным столом и конвейерным разгрузочным столом с системой очистки, что минимизирует ручной труд и ускоряет рабочий процесс.

Технические характеристики обрабатывающего центра

Детальное описание узлов обрабатывающего центра

Конструкция станины

Конструкция станины изготовлена из высокопрочной стали с усиленными рёбрами жёсткости, прошедшей термообработку для устранения напряжений. Высокоточная обработка на станке с ЧПУ и контроль на лазерных стендах обеспечивают стабильность и долговечность.

Рабочий стол

Рабочий стол выполнен из алюминия с матричной структурой, разделённой на 6 вакуумных зон для надёжной фиксации заготовок. Нулевые упоры по осям X и Y, управляемые через ЧПУ, гарантируют точное позиционирование удлинённых деталей.

Перемещение по осям

Перемещение по осям осуществляется через реечные передачи Gudel (Германия) и призматические направляющие THK (Япония), приводимые серводвигателями Yaskawa. Это обеспечивает скорость холостого хода и рабочую скорость 88 м/мин по X/Y.

Централизованная система смазки

Централизованная система смазки автоматически обслуживает 15 точек, продлевая срок службы компонентов и снижая затраты на обслуживание. Управление смазкой через ЧПУ повышает удобство эксплуатации.

Автоматическая система измерения и привязки инструмента

Автоматическая система измерения и привязки инструмента измеряет инструменты диаметром до 90 мм с автоматической записью данных, упрощая настройку и повышая точность.

Система ЧПУ и управления

Система ЧПУ и управления оснащена контроллером OSAI на базе Windows с 21,5-дюймовым LCD-монитором, портами Ethernet и USB, а также пультом управления. Поддержка G-кодов и интуитивный интерфейс упрощают программирование. Программное обеспечение Alphacam Core + xNesting оптимизирует раскрой.

Двигатель шпинделя

Двигатель шпинделя HSD HSK F63 мощностью 9 кВт (S1) / 12 кВт (S6) с воздушным охлаждением работает на скоростях 12,000–24,000 об/мин. Пневматическая блокировка и керамическая защита обеспечивают надёжность и качество обработки.

Сверлильный узел

Сверлильный узел включает 10 вертикальных шпинделей (7 по X, 3 по Y) с межосевым расстоянием 32 мм и скоростью до 6,000 об/мин. Воздушное охлаждение гарантирует стабильную производительность.

Блок смены инструмента

Блок смены инструмента – револьверный магазин на 12 позиций, расположенный с правой стороны портала. Поддерживает инструменты диаметром до 165 мм (вхолостую), длиной до 150 мм и весом до 7 кг, с датчиками для быстрой смены.

Вакуумная система Vacuboost

Вакуумная система Vacuboost от AES с одним насосом Becker (250 м³/ч, 100/200 мбар, 3,3 кВт) обеспечивает надёжную фиксацию. Шесть вакуумных зон оптимизируют удержание заготовок.

Загрузочный стол

Загрузочный стол (для версий LINE) – это подъёмная система, обеспечивающая автоматическую подачу заготовок на рабочий стол. Она сокращает время загрузки и уменьшает ручной труд, повышая эффективность серийного производства.

Разгрузочный стол с узлом очистки

Разгрузочный стол с узлом очистки (для версий LINE) – конвейерная система с интегрированным устройством очистки, удаляющим стружку и пыль с обработанных деталей, что поддерживает чистоту и упрощает дальнейшую обработку.

Программа оптимизации Alphacam Core + xNesting

Программа оптимизации Alphacam Core + xNesting поддерживает 2D/3D-обработку, импорт CAD-файлов и создание параметрических эскизов. Модуль xNesting минимизирует отходы, оптимизируя размещение деталей.

Требования к помещению и пылеудалению

Для работы станка требуется бетонный пол толщиной 200 мм (C20/25). Система пылеудаления (патрубок Ø250 мм) требует производительности 8,000 м³/ч. Пневмосистема: компрессор 200 н/л (12 м³/ч) при 7 бар. Электропитание: 380 В, 3 фазы, 50 Гц, 40 кВт.

Главные преимущества обрабатывающего центра с ЧПУ AES RAPTOR ULTRA LINE 1336

1. Автоматизация – подъёмный загрузочный стол и конвейерный разгрузочный стол с очисткой сокращают ручной труд.
2. Увеличенная рабочая зона – область обработки 1 300 x 3 600 x 200 мм подходит для удлинённых заготовок.
3. Высокая скорость – скорость холостого хода и рабочая скорость 88 м/мин по X/Y ускоряют производство.
4. Точность – реечные передачи Gudel и направляющие THK обеспечивают высокую точность.
5. Надёжная фиксация – вакуумная система с 6 зонами для стабильного удержания заготовок.
6. Гибкость – револьверный магазин на 12 позиций для быстрой смены инструмента.

Станок сочетает автоматизацию, скорость и точность, что делает его идеальным для серийного производства мебели и декоративных элементов.

Обслуживание и сервисная поддержка

Фрезерный обрабатывающий центр с ЧПУ AES RAPTOR ULTRA LINE 1336 рассчитан на интенсивную эксплуатацию. Прочная станина, автоматическая смазка и надёжные узлы обеспечивают долговечность. Обслуживание включает проверку шпинделя, сверлильного узла, серводвигателей и систем загрузки/выгрузки.

Экономическая эффективность и рентабельность

Покупка AES RAPTOR ULTRA LINE 1336 повышает производительность за счёт автоматизированных систем загрузки и выгрузки. Программное обеспечение Alphacam Core + xNesting минимизирует отходы, а скорость 88 м/мин ускоряет окупаемость.

Безопасность эксплуатации

Фрезерный обрабатывающий центр с ЧПУ AES RAPTOR ULTRA LINE 1336 оснащён защитным световым барьером, аварийными кнопками и системой пылеудаления для безопасности оператора.

Комплектация

• Шпиндель HSD 9 кВт (S1) / 12 кВт (S6) HSK F63 с воздушным охлаждением
• Сверлильный узел (10 вертикальных шпинделей)
• Револьверный магазин на 12 инструментов
• Вакуумный насос Becker 250 м³/ч с 6 вакуумными зонами
• Программа Alphacam Core + xNesting
• Подъёмный загрузочный стол (для версий LINE)
• Конвейерный разгрузочный стол с системой очистки (для версий LINE)
• Комплект держателей инструмента/цанг (ER40: Ø10 мм (3 шт.), Ø12 мм (1 шт.), Ø20 мм (2 шт.))
• Пульт управления (7 языков, включая русский)
• Защитный световой барьер
• Упаковочная система для транспортировки
