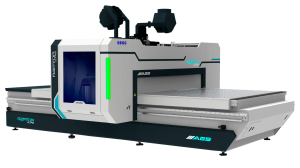

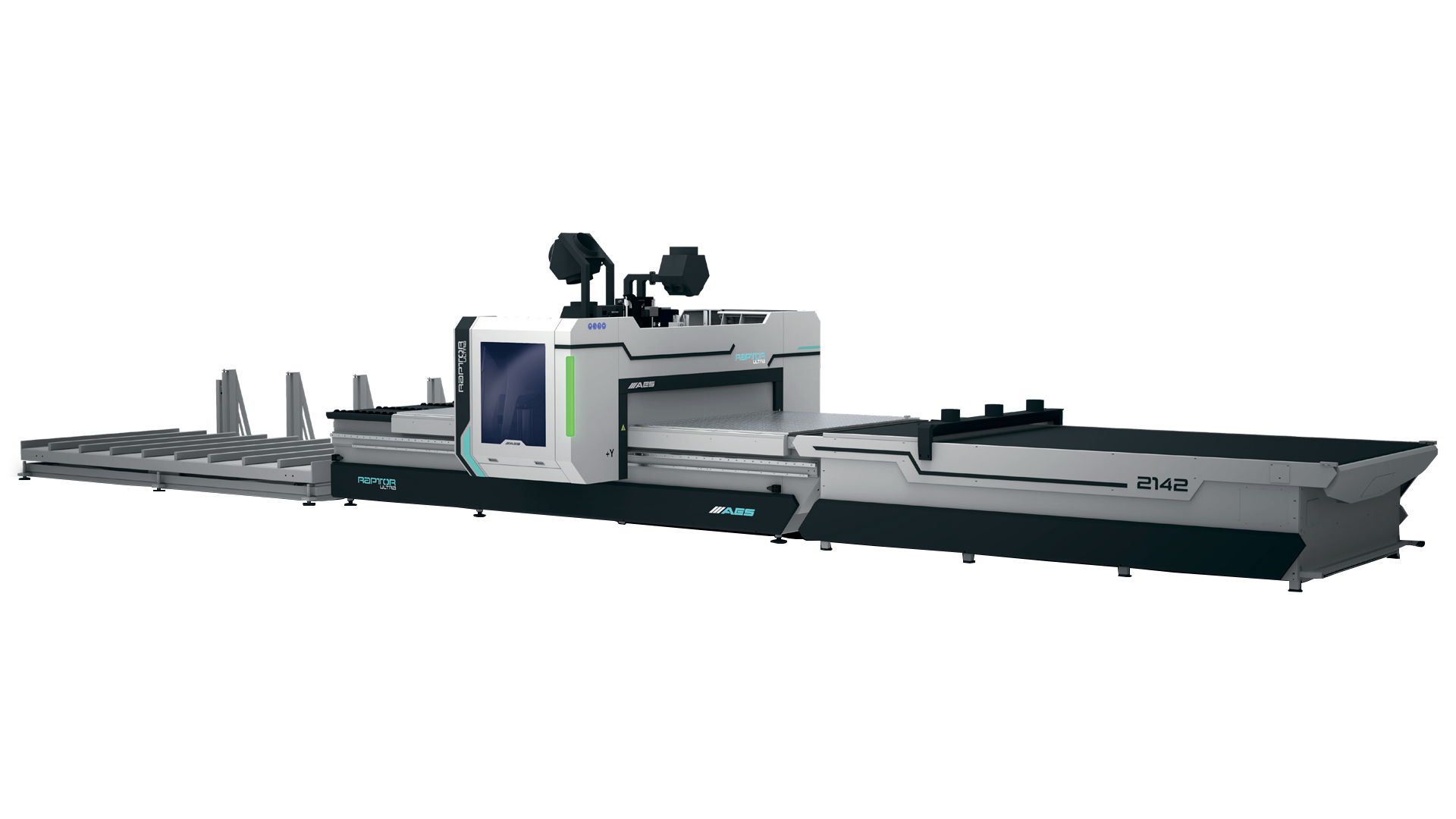

Фрезерный обрабатывающий центр с ЧПУ 5-осевой AES RAPTOR ULTRA LINE 5X 2142

Назначение и область применения

Фрезерный обрабатывающий центр с ЧПУ AES RAPTOR ULTRA LINE 5X 2142 разработан для высокоточной 5-осевой обработки древесины, плитных материалов (МДФ, ДСП, фанера), пластиков, композитов и мягких металлов, таких как алюминий. Станок предназначен для сложных 3D-фрезеровок, объемной обработки, сверления и создания декоративных элементов в мебельной, дверной и авиационной промышленности. Пятиосевая система (X, Y, Z, B, C) с поворотными осями B и C обеспечивает максимальную гибкость для выполнения сложных операций. Автоматизированные блоки, включая подъемно-загрузочный, выгрузочно-очистной с сервоуправлением и конвейерную систему, делают станок идеальным для крупносерийного производства.

Технические характеристики обрабатывающего центра

Детальное описание узлов обрабатывающего центра

Конструкция станины

Конструкция станины выполнена из высокопрочной стали с усиленными рёбрами жёсткости, прошедшей термическую обработку. Прецизионная обработка на станке с ЧПУ обеспечивает устойчивость при высоких нагрузках.

Рабочий стол

Рабочий стол изготовлен из алюминия с десятью вакуумными зонами и оснащён двумя насосами Becker производительностью 2x250 м³/ч. Десять зон фиксации обеспечивают надёжное удержание крупных заготовок.

Перемещение по осям

Перемещение по осям осуществляется через реечные передачи и шестерни с бесщеточными серводвигателями. Оси B (±185°) и C (±320°) обеспечивают гибкость для сложных 3D-операций.

Централизованная система смазки

Централизованная система смазки автоматически обслуживает узлы, снижая износ и упрощая обслуживание через блок ЧПУ.

Автоматическая система измерения и привязки инструмента

Автоматическая система измерения и привязки инструмента ускоряет настройку и повышает точность обработки.

Система ЧПУ и управления

Система ЧПУ и управления с контроллером OSAI на базе Windows поддерживает G-коды и удалённое подключение. Программное обеспечение Alphacam Core + xNesting + xPositional оптимизировано для 5-осевой обработки.

Двигатель шпинделя

Двигатель шпинделя HITECO HSK F63 мощностью 8,5/10 кВт с жидкостным охлаждением обеспечивает высокую производительность для сложных операций.

Сверлильный узел

Сверлильный узел HSD с 10 вертикальными шпинделями обеспечивает высокую производительность при сверлении с воздушным охлаждением.

Блок смены инструмента

Блок смены инструмента револьверного типа на 12 позиций поддерживает инструменты диаметром до 165 мм и весом до 7 кг.

Вакуумный насос

Вакуумный насос Becker производительностью 2x250 м³/ч с десятью зонами фиксации обеспечивает надёжное удержание заготовок.

Подъемно-загрузочный блок

Подъемно-загрузочный блок автоматизирует подачу заготовок, повышая производительность.

Выгрузочно-очистной блок с сервоуправлением

Выгрузочно-очистной блок с сервоуправлением удаляет детали и очищает стол, минимизируя простои.

Конвейерная система

Конвейерная система обеспечивает транспортировку деталей, повышая эффективность серийного производства.

Программа оптимизации Alphacam Core + xNesting + xPositional

Программа оптимизации Alphacam Core + xNesting + xPositional поддерживает 2D/3D/5D-обработку и оптимизацию раскроя.

Чиллер для жидкостного охлаждения

Чиллер для жидкостного охлаждения предотвращает перегрев шпинделя.

Упаковочная система для транспортировки

Упаковочная система обеспечивает безопасную транспортировку.

Требования к помещению и пылеудалению

Для работы станка требуется бетонный пол толщиной 200 мм (C20/25). Система пылеудаления (патрубок Ø250 мм) с производительностью 5,000 м³/ч. Пневмосистема: компрессор 240 н/л (14,5 м³/ч) при 7 бар. Электропитание: 380 В, 3 фазы, 50 Гц.

Главные преимущества обрабатывающего центра с ЧПУ AES RAPTOR ULTRA LINE 5X 2142

1. Пятиосевая обработка с осями B и C – для сложных 3D-операций.
2. Обширная рабочая зона – 2100 x 4200 мм для крупных заготовок.
3. Мощный шпиндель HITECO – для стабильной работы.
4. Высокая автоматизация – минимизирует ручной труд.
5. Высокая точность – благодаря кинематике и Alphacam.
6. Надёжная фиксация – два вакуумных насоса Becker с десятью зонами.

Станок сочетает технологии и автоматизацию, что делает его оптимальным для мебельной и авиационной индустрии.

Обслуживание и сервисная поддержка

Фрезерный обрабатывающий центр с ЧПУ AES RAPTOR ULTRA LINE 5X 2142 рассчитан на интенсивную эксплуатацию. Регулярное обслуживание включает проверку шпинделя, осей и автоматизированных блоков.

Экономическая эффективность и рентабельность

Покупка AES RAPTOR ULTRA LINE 5X 2142 оптимизирует производство благодаря точности и автоматизации, ускоряя окупаемость.

Безопасность эксплуатации

Фрезерный обрабатывающий центр с ЧПУ AES RAPTOR ULTRA LINE 5X 2142 оснащён защитными кожухами и системой пылеудаления.

Комплектация

• Шпиндель HITECO 8,5/10 кВт HSK F63 с жидкостным охлаждением, осями B и C
• Чиллер для жидкостного охлаждения
• Поворотный магазин на 12 инструментов
• Вакуумный насос Becker 2x250 м³/ч (10 зон)
• Сверлильный узел HSD (10 вертикальных шпинделей)
• Программа Alphacam Core + xNesting + xPositional
• Подъемно-загрузочный блок
• Выгрузочно-очистной блок с сервоуправлением
• Конвейерная система
• Комплект держателей инструмента/цанг (ER40: Ø10, Ø12, Ø14, Ø16, Ø18, Ø20 мм)
• Пульт управления (7 языков, включая русский)
• Защитные кожухи
• Упаковочная система для транспортировки
