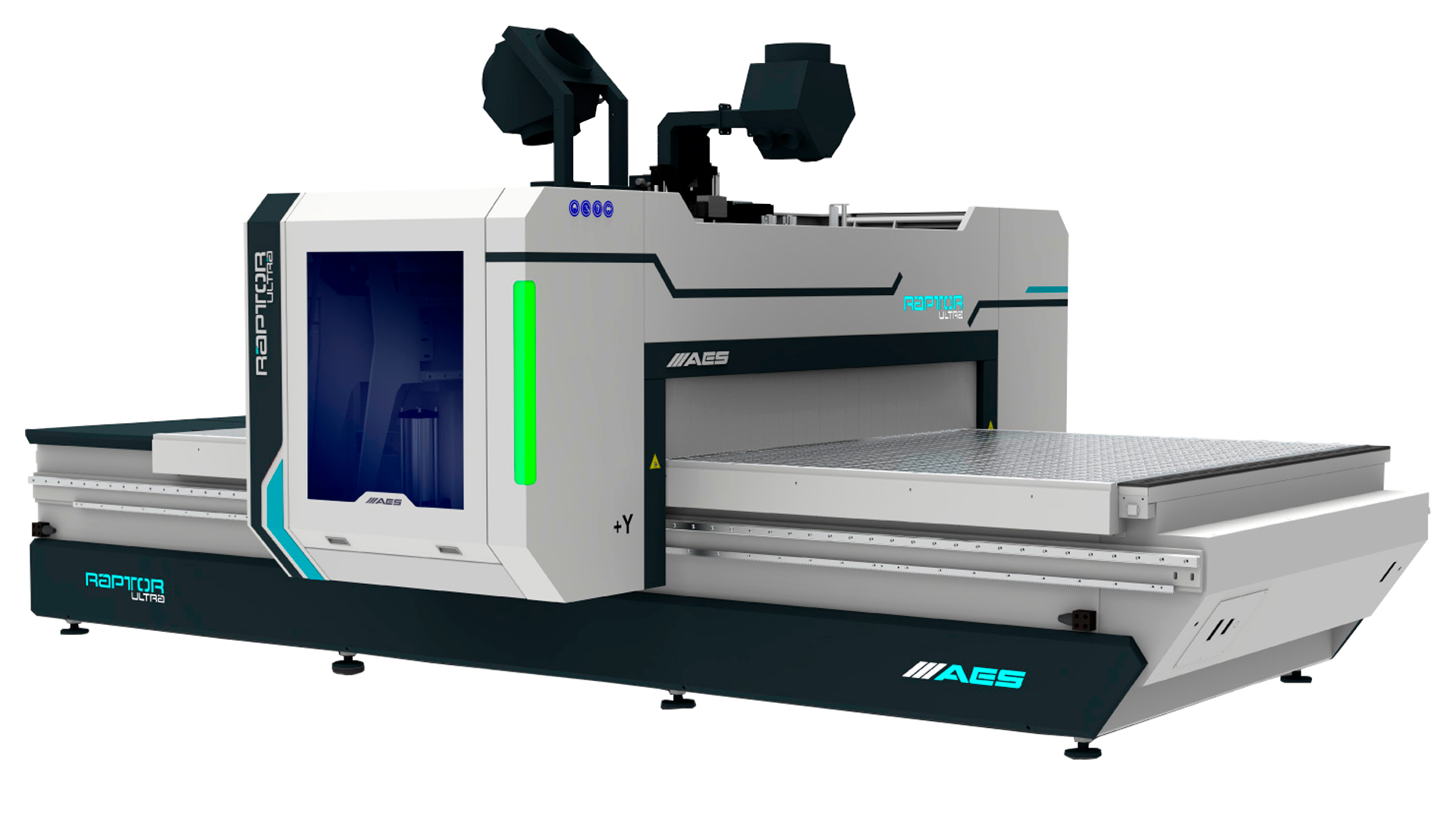

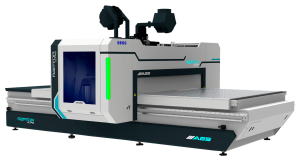

Фрезерный обрабатывающий центр с ЧПУ AES RAPTOR ULTRA CABINET VISION 2142

Назначение и область применения

Фрезерный обрабатывающий центр с ЧПУ AES RAPTOR ULTRA CABINET VISION 2142 предназначен для высокоточной обработки древесины, плитных материалов (МДФ, ДСП, фанера), пластиков, композитов и мягких металлов, таких как алюминий. Станок выполняет фрезерование, сверление, калибровку и 3D-обработку, что делает его идеальным для производства корпусной мебели, декоративных панелей и крупногабаритных изделий. Трёхосевая система управления (X, Y, Z) в сочетании с передовым программным обеспечением Cabinet Vision для эффективного размещения деталей (нестинга) обеспечивает высокую производительность и точность в серийном и индивидуальном производстве.

Технические характеристики обрабатывающего центра

Детальное описание узлов обрабатывающего центра

Конструкция станины

Конструкция станины изготовлена из высокопрочной стали с усиленными рёбрами жёсткости, прошедшей термическую обработку для устранения внутренних напряжений. Высокоточная обработка на станке с ЧПУ в одной установке и лазерный контроль обеспечивают исключительную геометрическую точность и устойчивость при интенсивной эксплуатации.

Рабочий стол

Рабочий стол выполнен из алюминия с матричной структурой, разделённой на 10 вакуумных зон для надёжного удержания заготовок. Нулевые упоры по осям X и Y, управляемые через систему ЧПУ, обеспечивают точное позиционирование для крупных и удлинённых деталей.

Перемещение по осям

Перемещение по осям осуществляется через реечные передачи Gudel (Германия) и призматические направляющие THK (Япония), приводимые бесщеточными серводвигателями Yaskawa (Япония). Это обеспечивает высокую скорость (до 100 м/мин по X/Y) и точность для сложных производственных задач.

Централизованная система смазки

Централизованная система смазки автоматически обслуживает 21 точку, продлевая срок службы механических узлов и минимизируя затраты на обслуживание. Ручное управление смазкой через блок ЧПУ повышает удобство эксплуатации.

Автоматическая система измерения и привязки инструмента

Автоматическая система измерения и привязки инструмента измеряет инструменты диаметром до 90 мм с автоматической записью данных, упрощая настройку и повышая точность обработки.

Система ЧПУ и управления

Система ЧПУ и управления оснащена контроллером OSAI на базе Windows с 21,5-дюймовым LCD-монитором, слотами Ethernet и USB, а также пультом управления. Поддержка G-кодов и интуитивный интерфейс обеспечивают удобное программирование. Программное обеспечение Cabinet Vision Core Cabinets + xMachining + xMachining Router оптимизирует проектирование и обработку корпусной мебели.

Двигатель шпинделя

Двигатель шпинделя HSD HSK F63 мощностью 12 кВт (15 л.с.) с воздушным охлаждением работает на скоростях 12,000–24,000 об/мин. Пневматическая блокировка и керамическая защита обеспечивают высокую надёжность и качество 3D-обработки.

Сверлильный узел

Сверлильный узел HSD включает 10 вертикальных шпинделей (7 по X, 3 по Y) с межосевым расстоянием 32 мм и скоростью вращения до 6,000 об/мин. Система воздушного охлаждения обеспечивает высокую производительность и точность сверления.

Блок смены инструмента

Блок смены инструмента – револьверный магазин на 12 позиций, расположенный с правой стороны портала. Поддерживает инструменты диаметром до 165 мм (вхолостую), длиной до 150 мм и весом до 7 кг. Датчики контроля состояния инструмента обеспечивают быструю и точную смену.

Вакуумная система Vacuboost

Вакуумная система Vacuboost от AES с двумя насосами Becker (2x250 м³/ч, 100/200 мбар, 3,3 кВт каждый) обеспечивает мощную и надёжную фиксацию. Десять независимо управляемых вакуумных зон оптимизируют захват для заготовок различных размеров.

Устройство выгрузки и очистки

Устройство выгрузки и очистки автоматизирует процесс удаления обработанных деталей и очистки рабочего стола, повышая производительность и минимизируя ручной труд.

Программа оптимизации Cabinet Vision Core Cabinets + xMachining + xMachining Router

Программа оптимизации Cabinet Vision Core Cabinets + xMachining + xMachining Router предоставляет инструменты для проектирования корпусной мебели, 2D/3D-обработки и импорта CAD-файлов. Модули xMachining и xMachining Router обеспечивают точное управление фрезеровкой и оптимизацию раскроя, снижая отходы материала.

Требования к помещению и пылеудалению

Для работы станка требуется бетонный пол толщиной 200 мм (C20/25). Система пылеудаления (патрубок Ø250 мм) требует производительности 10,000 м³/ч. Пневмосистема: компрессор 240 н/л (14,5 м³/ч) при 7 бар. Электропитание: 380 В, 3 фазы, 50 Гц, 30 кВт.

Главные преимущества обрабатывающего центра с ЧПУ AES RAPTOR ULTRA CABINET VISION 2142

1. Большая рабочая зона – область обработки 2 100 x 4 200 x 200 мм для крупных и удлинённых заготовок.
2. Мощный шпиндель – 12 кВт HSD обеспечивает высокую производительность для сложных задач.
3. Точность – реечные передачи Gudel и направляющие THK гарантируют высокую точность позиционирования.
4. Усиленная фиксация – два насоса Becker и 10 вакуумных зон для надёжного удержания заготовок.
5. Специализированное ПО – Cabinet Vision Core Cabinets + xMachining + xMachining Router оптимизирует производство корпусной мебели.
6. Автоматизация – устройство выгрузки и очистки повышает эффективность рабочего процесса.

Станок сочетает высокую производительность, точность и специализированные возможности для мебельной индустрии, особенно для производства корпусной мебели.

Обслуживание и сервисная поддержка

Фрезерный обрабатывающий центр с ЧПУ AES RAPTOR ULTRA CABINET VISION 2142 рассчитан на интенсивную эксплуатацию. Прочная станина и автоматическая смазка обеспечивают долговечность. Обслуживание включает проверку шпинделя, сверлильного узла и серводвигателей, с полной поддержкой от производителя.

Экономическая эффективность и рентабельность

Покупка AES RAPTOR ULTRA CABINET VISION 2142 повышает эффективность производства за счёт высокой скорости, мощного шпинделя и автоматизации. Программное обеспечение Cabinet Vision минимизирует отходы, ускоряя окупаемость инвестиций.

Безопасность эксплуатации

Фрезерный обрабатывающий центр с ЧПУ AES RAPTOR ULTRA CABINET VISION 2142 оснащён защитным световым барьером, аварийными кнопками и системой пылеудаления для обеспечения безопасности оператора.
