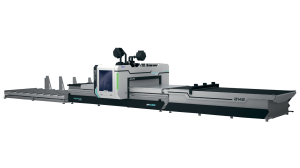

Фрезерный обрабатывающий центр с ЧПУ AES RAPTOR ULTRA LINE 1325

Назначение и область применения

Фрезерный обрабатывающий центр с ЧПУ AES RAPTOR ULTRA LINE 1325 разработан для высокоточной обработки древесины, плитных материалов (МДФ, ДСП, фанера), пластиков, композитов и мягких металлов, таких как алюминий. Станок выполняет фрезерование, сверление, раскрой и 3D-обработку, идеально подходя для производства мебели, декоративных панелей и компактных деталей. Трёхосевая система (X, Y, Z) в сочетании с автоматизированными системами загрузки и выгрузки (версия LINE) обеспечивает высокую производительность для серийного производства. По сравнению с базовой версией без LINE, данная модель включает подъёмный загрузочный стол и конвейерный разгрузочный стол с узлом очистки, что повышает автоматизацию и эффективность.

Технические характеристики обрабатывающего центра

Детальное описание узлов обрабатывающего центра

Конструкция станины

Конструкция станины изготовлена из высокопрочной стали с усиленными рёбрами, прошедшей термообработку для устранения внутренних напряжений. Высокоточная обработка на станке с ЧПУ и лазерный контроль гарантируют стабильность и долговечность при интенсивной работе.

Рабочий стол

Рабочий стол выполнен из алюминия с матричной структурой, разделённой на 6 вакуумных зон для надёжного удержания заготовок. Нулевые упоры по осям X и Y, управляемые через ЧПУ, обеспечивают точное базирование деталей.

Перемещение по осям

Перемещение по осям осуществляется через реечные передачи Gudel (Германия) и призматические направляющие THK (Япония), приводимые серводвигателями Yaskawa. Это обеспечивает максимальную скорость холостого хода и рабочую скорость 88 м/мин по X/Y.

Централизованная система смазки

Централизованная система смазки автоматически обслуживает 15 точек, продлевая срок службы механизмов и снижая затраты на обслуживание. Ручное управление через ЧПУ повышает удобство эксплуатации.

Автоматическая система измерения и привязки инструмента

Автоматическая система измерения и привязки инструмента измеряет инструменты диаметром до 90 мм с автоматической фиксацией данных, упрощая настройку и повышая точность обработки.

Система ЧПУ и управления

Система ЧПУ и управления оснащена контроллером OSAI на базе Windows с 21,5-дюймовым LCD-монитором, портами Ethernet и USB, а также пультом управления. Поддержка G-кодов и удобный интерфейс упрощают программирование. Программное обеспечение Alphacam Core + xNesting оптимизирует раскрой.

Двигатель шпинделя

Двигатель шпинделя HSD HSK F63 мощностью 9 кВт (S1) / 12 кВт (S6) с воздушным охлаждением работает на скоростях 12,000–24,000 об/мин. Пневматическая блокировка и керамическая защита обеспечивают высокую надёжность.

Сверлильный узел

Сверлильный узел включает 10 вертикальных шпинделей (7 по X, 3 по Y) с межосевым расстоянием 32 мм и скоростью до 6,000 об/мин. Система воздушного охлаждения гарантирует стабильную производительность.

Блок смены инструмента

Блок смены инструмента – револьверный магазин на 12 позиций, расположенный с правой стороны портала. Поддерживает инструменты диаметром до 165 мм (вхолостую), длиной до 150 мм и весом до 7 кг, с датчиками для быстрой смены.

Вакуумная система Vacuboost

Вакуумная система Vacuboost от AES с одним насосом Becker (250 м³/ч, 100/200 мбар, 3,3 кВт) обеспечивает надёжную фиксацию. Шесть вакуумных зон оптимизируют удержание заготовок.

Загрузочный стол

Загрузочный стол (для версий LINE) представляет собой подъёмный механизм, обеспечивающий автоматическую подачу заготовок на рабочий стол. Это сокращает время загрузки и минимизирует ручной труд, повышая эффективность серийного производства.

Разгрузочный стол с узлом очистки

Разгрузочный стол с узлом очистки (для версий LINE) – это конвейерная система, оснащённая устройством очистки, которое удаляет стружку и пыль с обработанных деталей. Это обеспечивает чистоту рабочей зоны и упрощает дальнейшую обработку.

Программа оптимизации Alphacam Core + xNesting

Программа оптимизации Alphacam Core + xNesting поддерживает 2D/3D-обработку, импорт CAD-файлов и создание эскизов. Модуль xNesting минимизирует отходы материала, оптимизируя размещение деталей на рабочем столе.

Требования к помещению и пылеудалению

Для работы станка требуется бетонный пол толщиной 200 мм (C20/25). Система пылеудаления (патрубок Ø250 мм) требует производительности 8,000 м³/ч. Пневмосистема: компрессор 200 н/л (12 м³/ч) при 7 бар. Электропитание: 380 В, 3 фазы, 50 Гц, 40 кВт.

Главные преимущества обрабатывающего центра с ЧПУ AES RAPTOR ULTRA LINE 1325

1. Автоматизация – подъёмный загрузочный стол и конвейерный разгрузочный стол с узлом очистки (версия LINE) сокращают ручной труд.
2. Высокая скорость – максимальная скорость холостого хода и рабочая скорость 88 м/мин по X/Y ускоряют обработку.
3. Точность – реечные передачи Gudel и направляющие THK обеспечивают высокую точность позиционирования.
4. Надёжная фиксация – вакуумная система с 6 зонами гарантирует стабильное удержание заготовок.
5. Гибкость – револьверный магазин на 12 позиций для быстрой смены инструмента.
6. Эффективность – Alphacam Core + xNesting минимизирует отходы, повышая рентабельность.

Станок сочетает автоматизацию, скорость и точность, что делает его оптимальным для серийного производства мебели и декоративных элементов.

Обслуживание и сервисная поддержка

Фрезерный обрабатывающий центр с ЧПУ AES RAPTOR ULTRA LINE 1325 рассчитан на интенсивную эксплуатацию. Прочная станина, автоматическая смазка и надёжные узлы обеспечивают долговечность. Обслуживание включает проверку шпинделя, сверлильного узла, серводвигателей и систем загрузки/выгрузки.

Экономическая эффективность и рентабельность

Покупка AES RAPTOR ULTRA LINE 1325 повышает производительность за счёт автоматизированных систем загрузки и выгрузки. Программное обеспечение Alphacam Core + xNesting сокращает отходы, а высокая скорость обработки (88 м/мин) ускоряет окупаемость.

Безопасность эксплуатации

Фрезерный обрабатывающий центр с ЧПУ AES RAPTOR ULTRA LINE 1325 оснащён световым барьером, аварийными кнопками и системой пылеудаления для обеспечения безопасности оператора.

Комплектация

• Шпиндель HSD 9 кВт (S1) / 12 кВт (S6) HSK F63 с воздушным охлаждением
• Сверлильный узел (10 вертикальных шпинделей)
• Револьверный магазин на 12 инструментов
• Вакуумный насос Becker 250 м³/ч с 6 вакуумными зонами
• Программа Alphacam Core + xNesting
• Подъёмный загрузочный стол (для версий LINE)
• Конвейерный разгрузочный стол с системой очистки (для версий LINE)
• Комплект держателей инструмента/цанг (ER40: Ø10 мм (3 шт.), Ø12 мм (1 шт.), Ø20 мм (2 шт.))
• Пульт управления (7 языков, включая русский)
• Защитный световой барьер
• Упаковочная система для транспортировки
