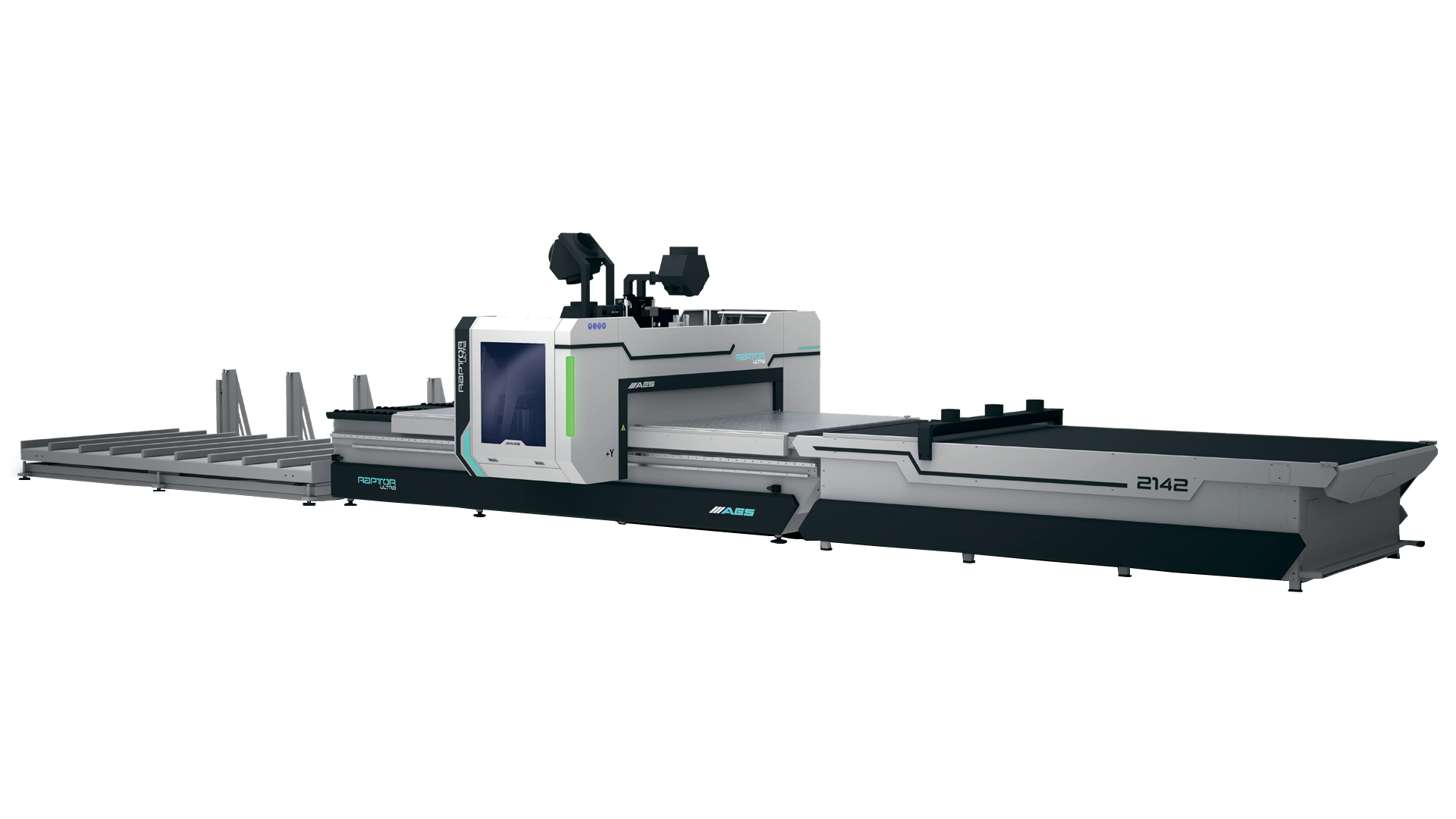

Фрезерный обрабатывающий центр с ЧПУ 5-осевой AES RAPTOR ULTRA LINE 5X 2157

Назначение и область применения

Фрезерный обрабатывающий центр с ЧПУ AES RAPTOR ULTRA LINE 5X 2157 предназначен для высокоточной 5-осевой обработки древесины, плитных материалов (МДФ, ДСП, фанера), пластиков, композитов и мягких металлов, таких как алюминий. Станок разработан для сложных 3D-фрезеровок, объемной обработки и сверления в мебельной, дверной и авиационной промышленности. Пятиосевая система (X, Y, Z, B, C) с поворотными осями B и C обеспечивает высокую гибкость для выполнения угловых операций. Подъемно-загрузочный блок, выгрузочно-очистной блок с сервоуправлением и конвейерная система повышают автоматизацию, делая станок оптимальным для крупносерийного производства.

Технические характеристики обрабатывающего центра

Детальное описание узлов обрабатывающего центра

Конструкция станины

Конструкция станины изготовлена из высокопрочной стали с усиленными рёбрами жёсткости, прошедшей термическую обработку. Высокоточная обработка гарантирует устойчивость при высоких нагрузках.

Рабочий стол

Рабочий стол выполнен из алюминия с двенадцатью вакуумными зонами и оснащён двумя насосами Becker производительностью 2x250 м³/ч. Двенадцать зон фиксации обеспечивают надёжное удержание крупных заготовок.

Перемещение по осям

Перемещение по осям осуществляется через реечные передачи и шестерни с бесщеточными серводвигателями. Оси B (±185°) и C (±320°) обеспечивают гибкость для сложных операций.

Централизованная система смазки

Централизованная система смазки автоматически обслуживает узлы, снижая износ.

Автоматическая система измерения и привязки инструмента

Автоматическая система измерения и привязки инструмента ускоряет настройку и повышает точность.

Система ЧПУ и управления

Система ЧПУ и управления с контроллером OSAI на базе Windows поддерживает G-коды и удалённое подключение. Программное обеспечение Alphacam оптимизировано для 5-осевой обработки.

Двигатель шпинделя

Двигатель шпинделя HITECO HSK F63 мощностью 8,5/10 кВт с жидкостным охлаждением обеспечивает производительность.

Сверлильный узел

Сверлильный узел HSD с 10 вертикальными шпинделями обеспечивает высокую производительность при сверлении.

Блок смены инструмента

Блок смены инструмента револьверного типа на 12 позиций поддерживает инструменты диаметром до 165 мм.

Вакуумный насос

Вакуумный насос Becker производительностью 2x250 м³/ч с двенадцатью зонами фиксации.

Подъемно-загрузочный блок

Подъемно-загрузочный блок автоматизирует подачу заготовок.

Выгрузочно-очистной блок с сервоуправлением

Выгрузочно-очистной блок с сервоуправлением удаляет детали и очищает стол.

Конвейерная система

Конвейерная система обеспечивает транспортировку деталей.

Программа оптимизации Alphacam Core + xNesting + xPositional

Программа оптимизации Alphacam Core + xNesting + xPositional поддерживает 2D/3D/5D-обработку.

Чиллер для жидкостного охлаждения

Чиллер для жидкостного охлаждения предотвращает перегрев шпинделя.

Упаковочная система для транспортировки

Упаковочная система обеспечивает безопасную транспортировку.

Требования к помещению и пылеудалению

Для работы станка требуется бетонный пол толщиной 200 мм (C20/25). Система пылеудаления (патрубок Ø250 мм) с производительностью 5,000 м³/ч. Пневмосистема: компрессор 240 н/л (14,5 м³/ч) при 7 бар. Электропитание: 380 В, 3 фазы, 50 Гц.

Главные преимущества обрабатывающего центра с ЧПУ AES RAPTOR ULTRA LINE 5X 2157

1. Пятиосевая обработка с осями B и C – для сложных операций.
2. Обширная рабочая зона – 2100 x 5700 мм для крупных заготовок.
3. Мощный шпиндель HITECO – для стабильной работы.
4. Автоматизация – минимизирует ручной труд.
5. Высокая точность – благодаря кинематике и Alphacam.
6. Надёжная фиксация – два вакуумных насоса Becker с двенадцатью зонами.

Станок сочетает технологии и автоматизацию, что делает его эффективным для мебельной и авиационной индустрии.

Обслуживание и сервисная поддержка

Фрезерный обрабатывающий центр с ЧПУ AES RAPTOR ULTRA LINE 5X 2157 рассчитан на интенсивную эксплуатацию. Регулярное обслуживание включает проверку шпинделя, осей и автоматизированных блоков.

Экономическая эффективность и рентабельность

Покупка AES RAPTOR ULTRA LINE 5X 2157 оптимизирует производство благодаря точности и автоматизации.

Безопасность эксплуатации

Фрезерный обрабатывающий центр с ЧПУ AES RAPTOR ULTRA LINE 5X 2157 оснащён защитными кожухами и системой пылеудаления.

Комплектация

• Шпиндель HITECO 8,5/10 кВт HSK F63 с жидкостным охлаждением, осями B и C
• Чиллер для жидкостного охлаждения
• Поворотный магазин на 12 инструментов
• Вакуумный насос Becker 2x250 м³/ч (12 зон)
• Сверлильный узел HSD (10 вертикальных шпинделей)
• Программа Alphacam Core + xNesting + xPositional
• Подъемно-загрузочный блок
• Выгрузочно-очистной блок с сервоуправлением
• Конвейерная система
• Комплект держателей инструмента/цанг (ER40: Ø10, Ø12, Ø14, Ø16, Ø18, Ø20 мм)
• Пульт управления (7 языков, включая русский)
• Защитные кожухи
• Упаковочная система для транспортировки
