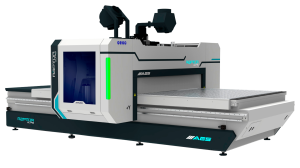

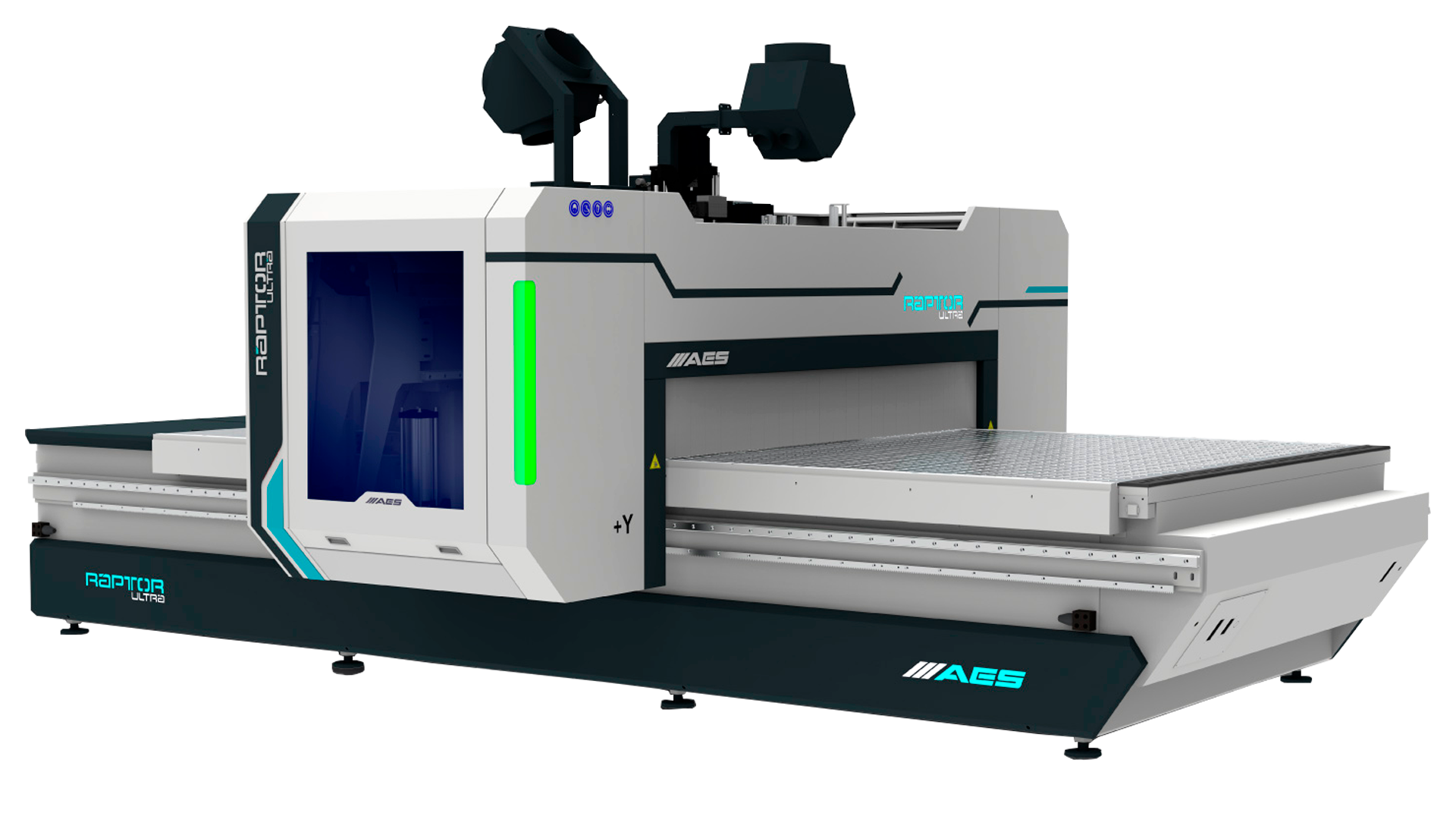

Фрезерный обрабатывающий центр с ЧПУ AES RAPTOR ULTRA 1336

Назначение и область применения

Фрезерный обрабатывающий центр с ЧПУ AES RAPTOR ULTRA 1336 разработан для высокоточной обработки древесины, плитных материалов (МДФ, ДСП, фанера), пластиков, композитов и мягких металлов, таких как алюминий. Станок предназначен для выполнения фрезерования, сверления, калибровки, 3D-обработки и нарезки пазов, что делает его оптимальным для производства мебели, декоративных панелей и других изделий в серийном и индивидуальном производстве. Трёхосевая система управления (X, Y, Z) в сочетании с высокоскоростными компонентами обеспечивает высокую производительность и точность.

Технические характеристики обрабатывающего центра

Детальное описание узлов обрабатывающего центра

Конструкция станины

Конструкция станины выполнена из высокопрочной стали с усиленными рёбрами жёсткости, прошедшей термическую обработку для устранения внутренних напряжений. Высокоточная обработка на станке с ЧПУ за одну установку и контроль на лазерных стендах гарантируют исключительную точность и стабильность при обработке заготовок.

Рабочий стол

Рабочий стол изготовлен из алюминия с матричной конструкцией, разделённой на 4 вакуумные зоны для надёжного захвата заготовок. Нулевые упоры по осям X и Y, управляемые через блок ЧПУ, обеспечивают точное базирование материала, что идеально подходит для обработки удлинённых деталей.

Перемещение по осям

Перемещение по осям реализовано через реечные передачи Gudel (Германия) и призматические направляющие THK (Япония) с использованием бесщеточных серводвигателей Yaskawa (Япония). Это обеспечивает высокую скорость перемещения (до 100 м/мин по X/Y) и точность позиционирования для интенсивных производственных задач.

Централизованная система смазки

Централизованная система смазки автоматически обслуживает 21 точку, увеличивая срок службы компонентов и снижая затраты на обслуживание. Ручное управление смазкой через блок ЧПУ обеспечивает дополнительное удобство.

Автоматическая система измерения и привязки инструмента

Автоматическая система измерения и привязки инструмента позволяет измерять инструменты диаметром до 90 мм с автоматической записью данных в систему, что минимизирует ошибки настройки и ускоряет подготовку к работе.

Система ЧПУ и управления

Система ЧПУ и управления оснащена контроллером OSAI на базе Windows с 21,5-дюймовым LCD-монитором, слотами Ethernet и USB, а также пультом дистанционного управления. Поддержка G-кодов и интуитивный интерфейс обеспечивают удобное программирование и моделирование процессов. Программное обеспечение Alphacam Core + xNesting оптимизирует раскрой и обработку.

Двигатель шпинделя

Двигатель шпинделя HSD HSK F63 мощностью 9 кВт (S1) / 12 кВт (S6) с воздушным охлаждением поддерживает скорость вращения 12,000–24,000 об/мин. Пневматическая блокировка и керамическая защита обеспечивают высокую надёжность и качество обработки, включая 3D-фрезерование.

Сверлильный узел

Сверлильный узел оснащён 10 вертикальными шпинделями (7 по X, 3 по Y) с межосевым расстоянием 32 мм и скоростью вращения до 6,000 об/мин. Система воздушного охлаждения обеспечивает высокую производительность и точность сверления.

Блок смены инструмента

Блок смены инструмента представляет собой револьверный магазин на 12 позиций, расположенный с правой стороны портала. Он поддерживает инструменты диаметром до 165 мм (вхолостую), длиной до 150 мм и весом до 7 кг. Датчики контроля состояния инструмента повышают точность и эффективность смены инструмента.

Вакуумная система Vacuboost

Вакуумная система Vacuboost от AES с одним насосом Becker (250 м³/ч, 100/200 мбар, 3,3 кВт) обеспечивает надёжную фиксацию заготовок. Четыре независимо управляемые вакуумные зоны оптимизируют захват для деталей различных размеров.

Программа оптимизации Alphacam Core + xNesting

Программа оптимизации Alphacam Core + xNesting поддерживает 2D/3D-обработку, импорт CAD-файлов и создание параметрических эскизов. Модуль xNesting минимизирует отходы материала, обеспечивая эффективное размещение деталей на листе.

Требования к помещению и пылеудалению

Для работы станка требуется бетонный пол толщиной 200 мм (C20/25). Система пылеудаления (патрубок Ø250 мм) требует производительности 10,000 м³/ч. Пневмосистема: компрессор 240 н/л (14,5 м³/ч) при 7 бар. Электропитание: 380 В, 3 фазы, 50 Гц, 30 кВт.

Главные преимущества обрабатывающего центра с ЧПУ AES RAPTOR ULTRA 1336

1. Увеличенная рабочая зона – область обработки 1 300 x 3 700 x 200 мм подходит для удлинённых заготовок.
2. Высокая производительность – скорости до 100 м/мин по X/Y сокращают время обработки.
3. Точность позиционирования – реечные передачи Gudel и направляющие THK обеспечивают высокую точность.
4. Надёжная фиксация – вакуумная система Vacuboost с четырьмя зонами для различных размеров заготовок.
5. Автоматизация процессов – OSAI и Alphacam упрощают программирование и управление.
6. Гибкость инструмента – револьверный магазин на 12 позиций для быстрой смены инструмента.

Станок сочетает высокую производительность, точность и надёжность, что делает его идеальным для мебельной индустрии и обработки удлинённых деталей.

Обслуживание и сервисная поддержка

Фрезерный обрабатывающий центр с ЧПУ AES RAPTOR ULTRA 1336 рассчитан на интенсивную эксплуатацию. Прочная станина и автоматическая смазка обеспечивают долговечность. Обслуживание включает проверку шпинделя, сверлильного узла и серводвигателей. Производитель предоставляет монтаж, пусконаладку и техническую поддержку.

Экономическая эффективность и рентабельность

Покупка AES RAPTOR ULTRA 1336 оптимизирует производство благодаря высокой скорости и точности. Программное обеспечение Alphacam Core + xNesting минимизирует отходы, ускоряя окупаемость.

Безопасность эксплуатации

Фрезерный обрабатывающий центр с ЧПУ AES RAPTOR ULTRA 1336 оснащён защитным световым барьером, аварийными кнопками и эффективной системой пылеудаления для безопасности оператора.

Комплектация

• Шпиндель HSD 9 кВт (S1) / 12 кВт (S6) HSK F63 с воздушным охлаждением
• Сверлильный узел (10 вертикальных шпинделей)
• Револьверный магазин на 12 инструментов
• Вакуумный насос Becker 250 м³/ч с 4 вакуумными зонами
• Программа Alphacam Core + xNesting
• Комплект держателей инструмента/цанг (ER40: Ø10 мм (3 шт.), Ø12 мм (1 шт.), Ø20 мм (2 шт.))
• Пульт управления (7 языков, включая русский)
• Защитный световой барьер
• Упаковочная система для транспортировки
