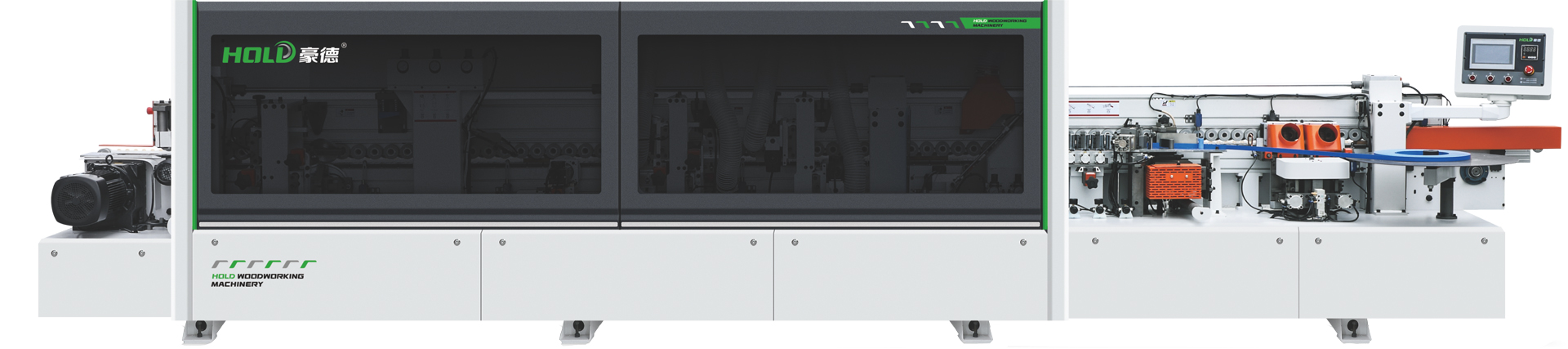

Кромкооблицовочный автоматический станок HOLD HD 621 JSC

Назначение и область применения

Кромкооблицовочный станок HOLD HD 621 JSC, станок с раундером HD621 series, предназначен для высокоточного и высокоскоростного облицовывания прямолинейных кромок мебельных щитов и заготовок при производстве корпусной мебели. Станок выполняет автоматическое нанесение кромочного материала, предварительную обработку торцов, обрезку излишков, скругление углов и финишную полировку. Поддержка заготовок толщиной 10–60 мм и кромок толщиной 0,4–3 мм делает его универсальным для предприятий начального уровня и крупносерийного производства. Оснащенный раундером для автоматического скругления углов, интуитивной системой управления и пневмоперенастройкой, станок идеально подходит для изготовления шкафов, столов и других мебельных элементов с высокими требованиями к эстетике.

Технические характеристики станка

Детальное описание узлов станка

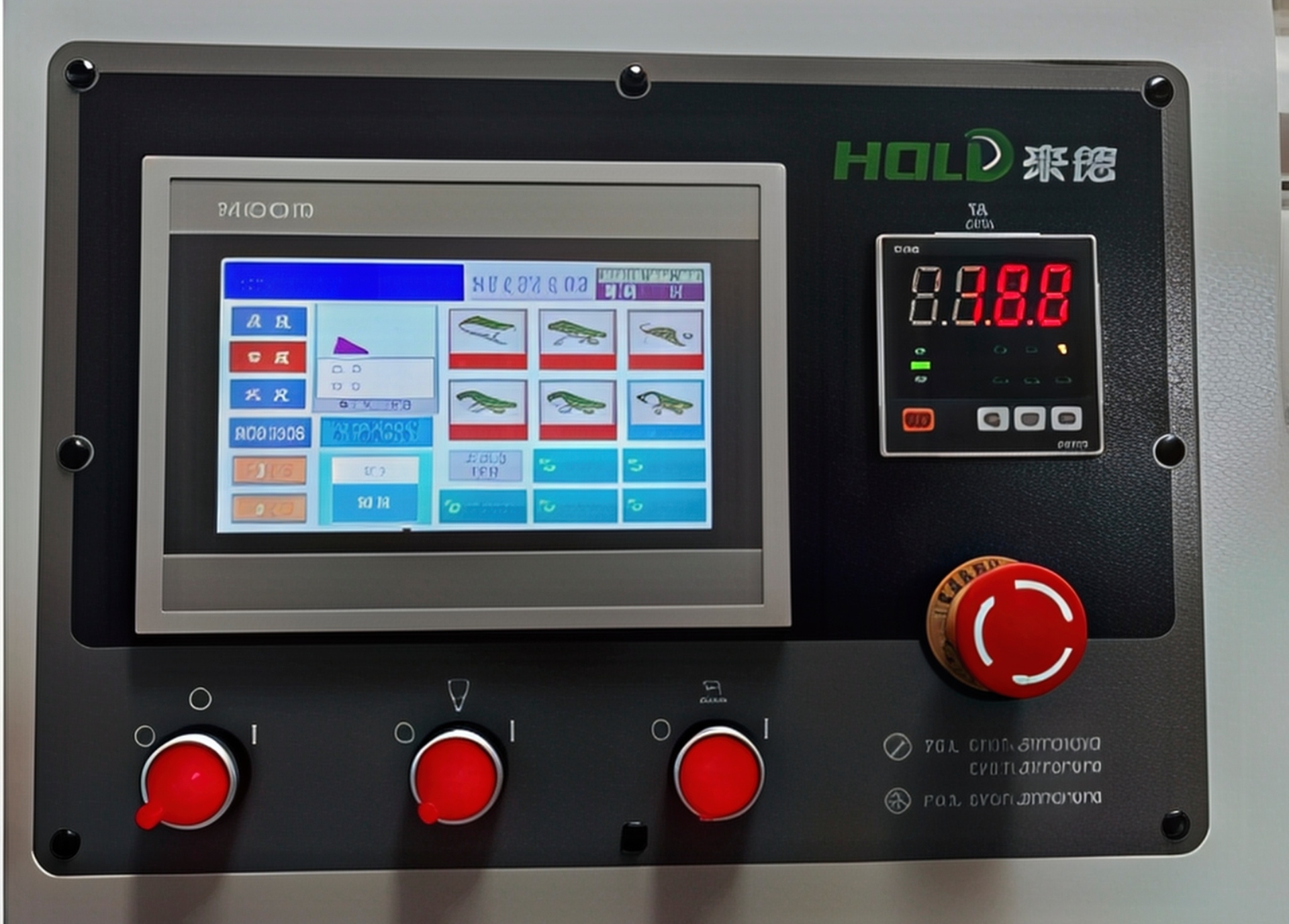

Система управления

Система управления обеспечивает простоту и точность настройки станка для производства корпусной мебели.

1. Оснащена промышленным сенсорным дисплеем с Touch screen-интерфейсом, упрощающим активацию узлов без специальных навыков.
2. Позволяет быстро настраивать параметры, включая скорость подачи (14–23 м/мин) и толщину кромки (0,4–3 мм), повышая производительность.
3. Обеспечивает надежный контроль всех узлов, включая раундер, минимизируя ошибки оператора и поддерживая качество обработки.

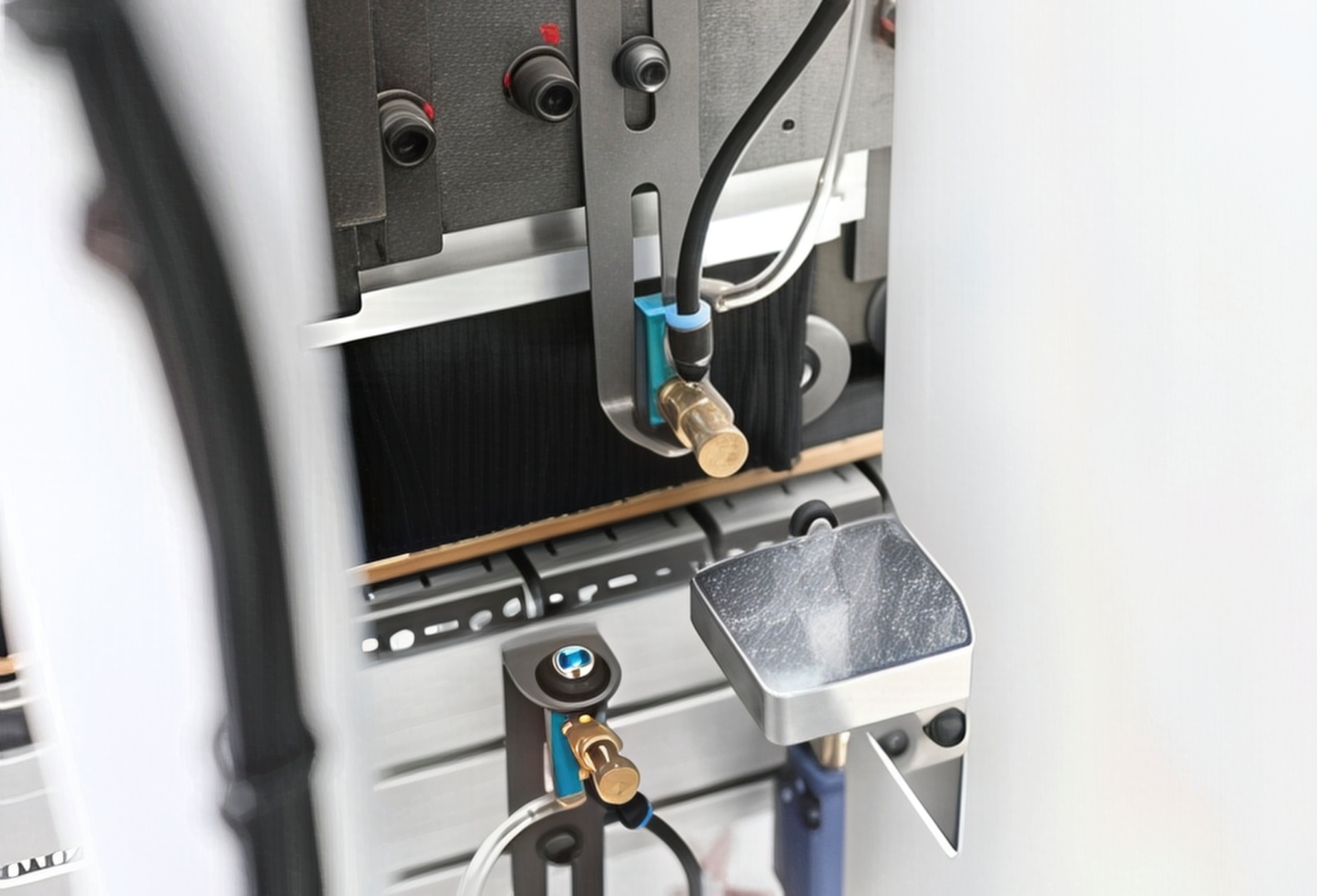

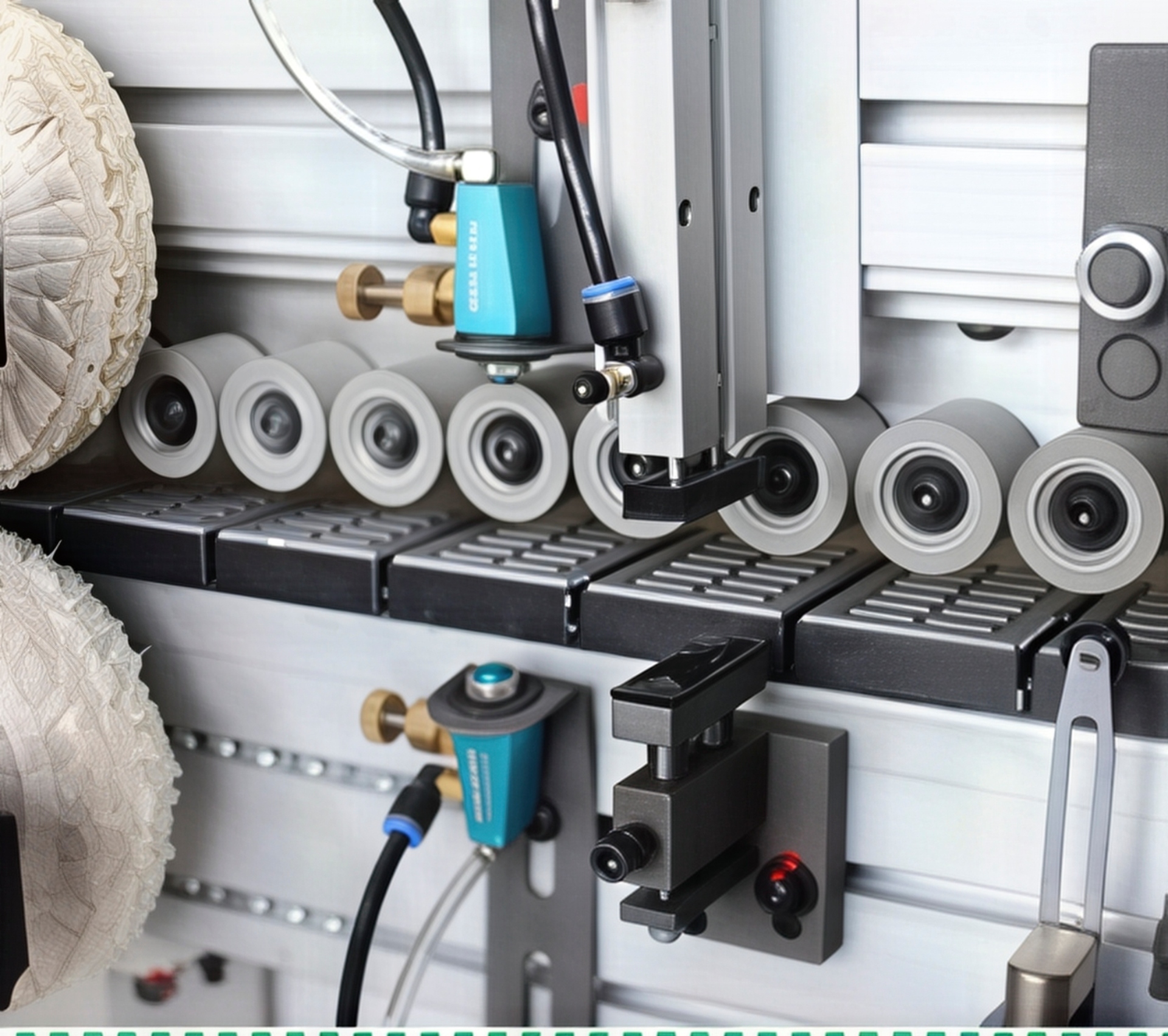

Узел подачи разделительной жидкости

Узел подачи разделительной жидкости предотвращает налипание клея на верхнюю и нижнюю поверхности заготовки, обеспечивая чистоту обработки. Автоматическая подача жидкости синхронизирована с движением мебельных щитов (минимальный размер 120x100 мм), минимизируя загрязнение. Узел повышает качество финишной поверхности, особенно при использовании кромок толщиной 0,4–3 мм, и упрощает очистку оборудования.

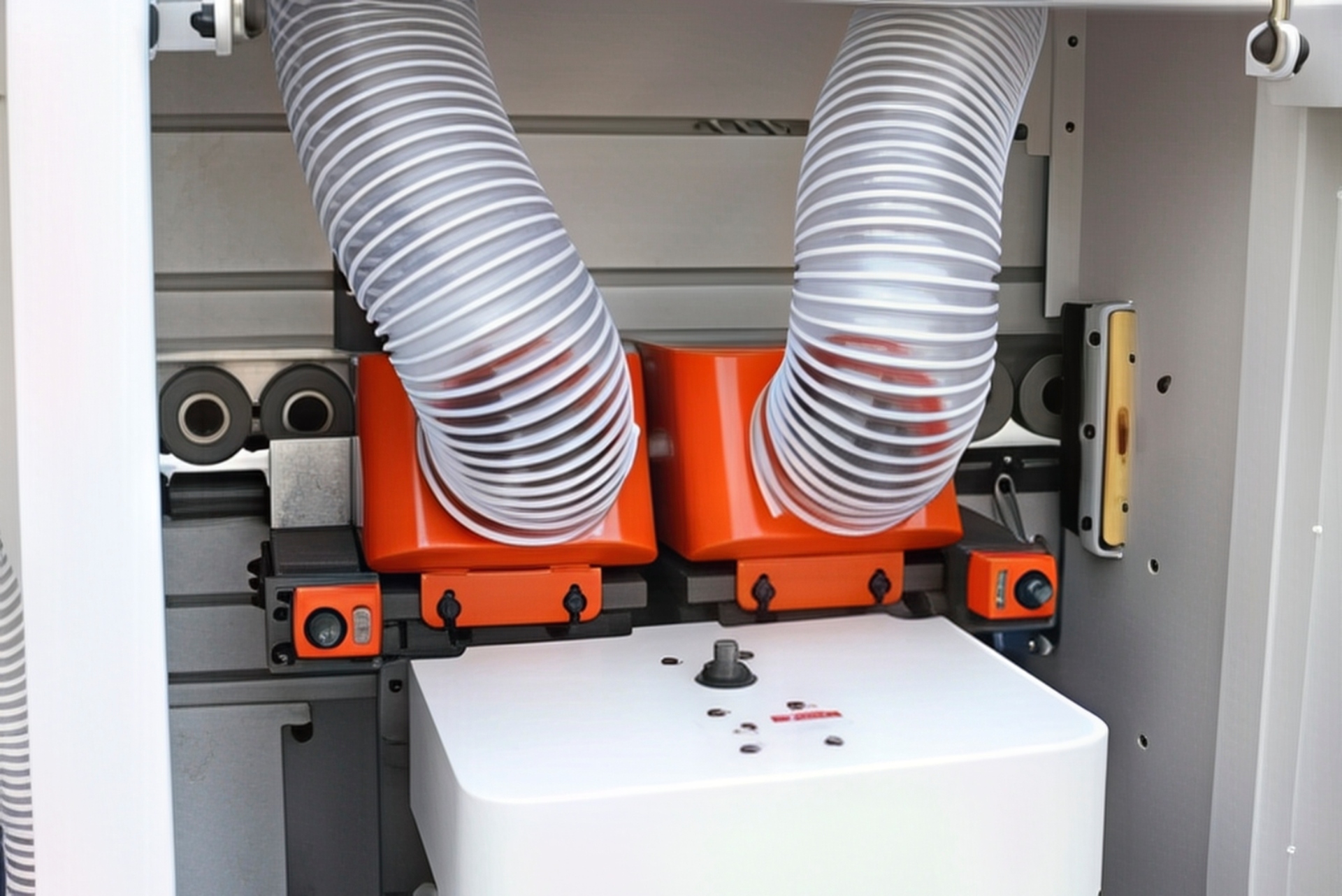

Узел прифуговки

Узел прифуговки подготавливает торцы заготовок для идеального приклеивания кромки.

• Оснащен двумя высокочастотными двигателями и алмазными фрезами Ø125 мм (высота 40 мм), удаляющими сколы и «ступеньку» от раскроя.
• Формирует ровную поверхность, обеспечивая прочное соединение кромки на заготовках толщиной 10–60 мм.
• Повышает эстетику корпусной мебели, минимизируя дефекты на видимых элементах, таких как фасады шкафов.

Инфракрасная лампа нагрева

Инфракрасная лампа нагрева предварительно прогревает торец заготовки, улучшая адгезию клея. Нагрев позволяет клею равномерно растекаться под кромкой, минимизируя видимый шов. Узел эффективен для мебельных щитов толщиной 10–60 мм, обеспечивая прочное соединение на скоростях до 23 м/мин. Точный контроль температуры предотвращает перегрев, сохраняя качество материала.

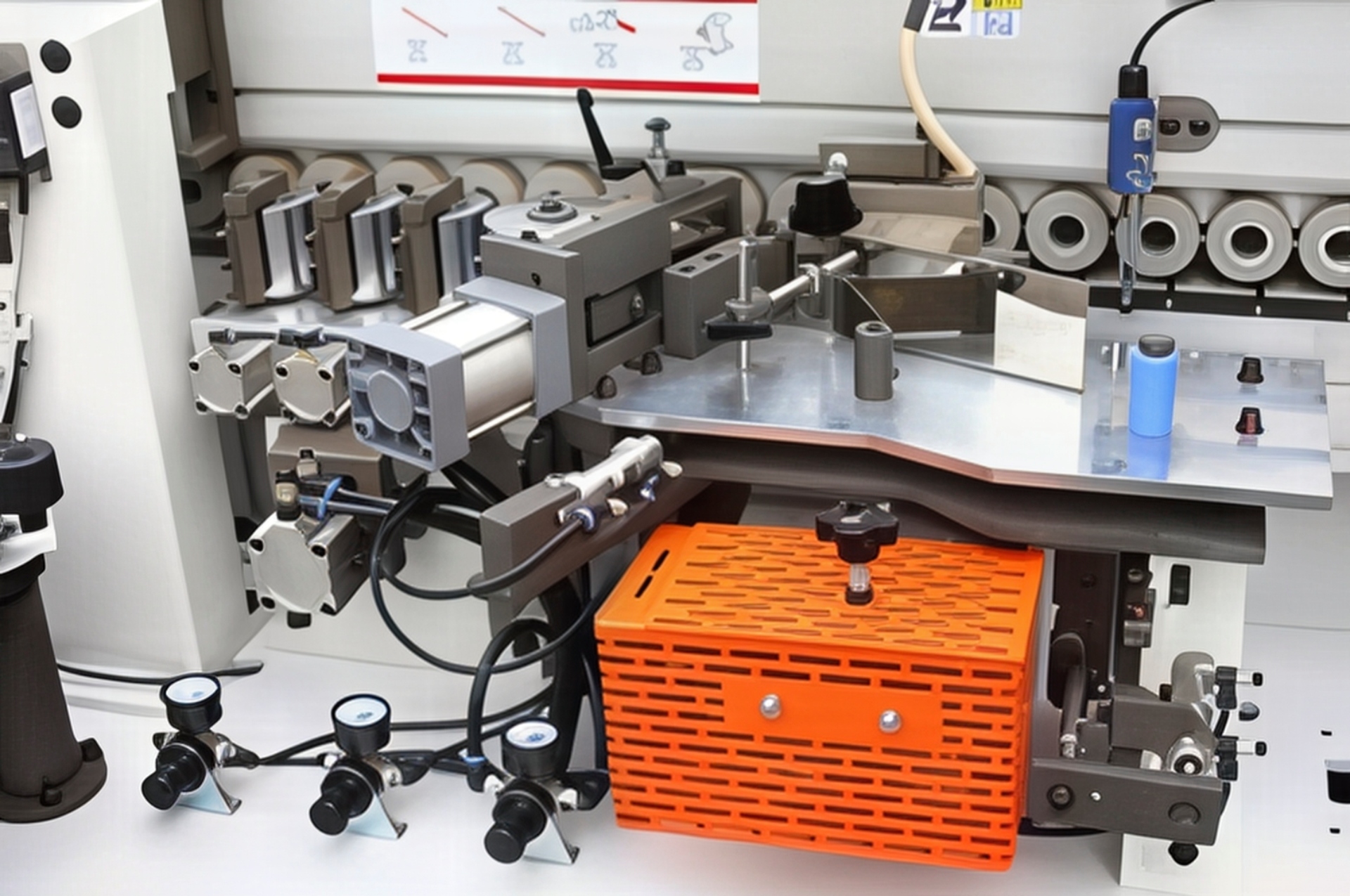

Клеевой узел

Клеевой узел обеспечивает равномерное нанесение клея для надежного приклеивания кромки.

1. Клеевой вал с регулируемой дозировкой и пневматическими шторками, защищающими от пыли, минимизирует расход клея.
2. Антипригарное покрытие клеевой ванны упрощает очистку, поддерживая стабильное качество на скоростях до 23 м/мин.
3. Гарантирует долговечное соединение на фасадах и панелях корпусной мебели, обрабатывая кромки 0,4–3 мм.

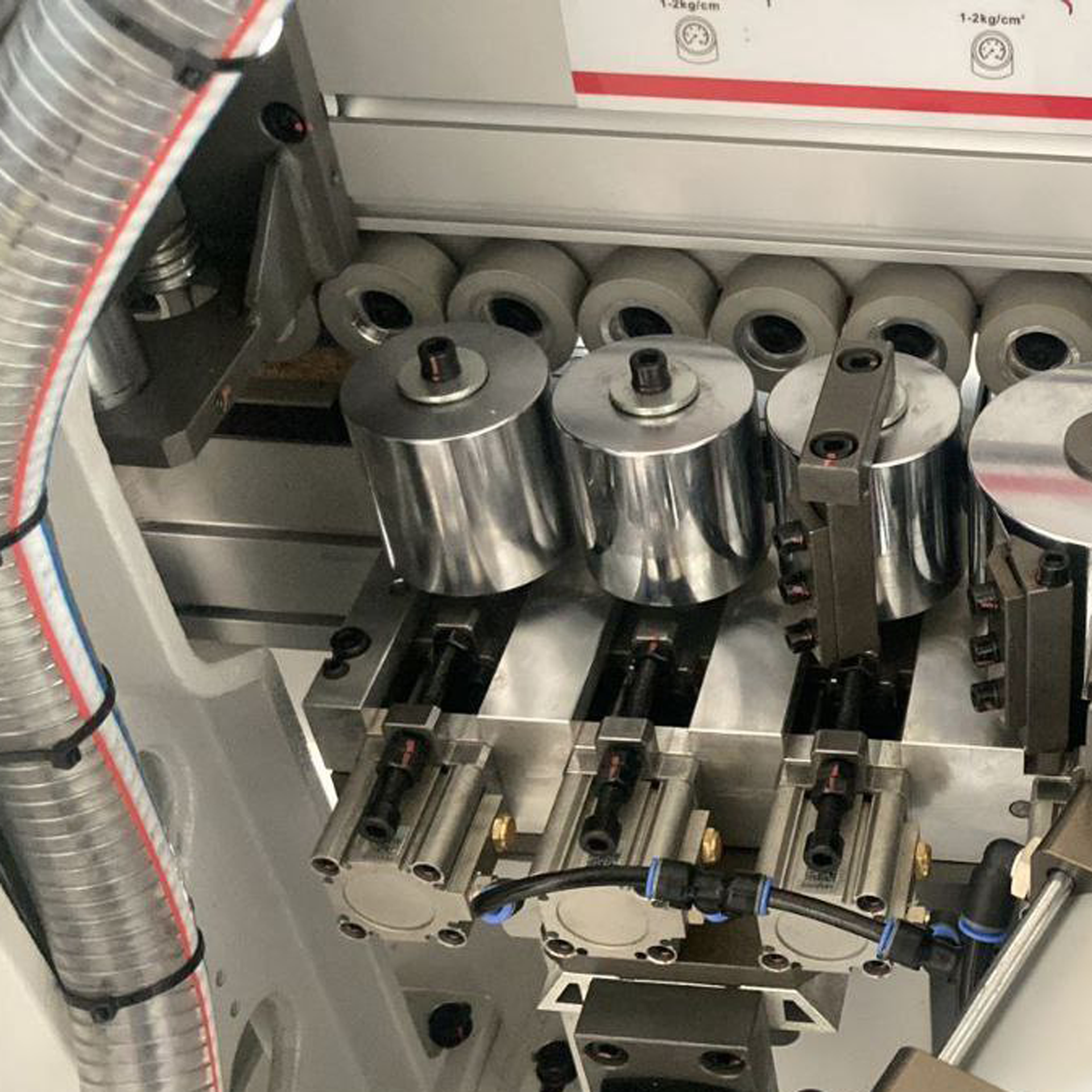

Пресс группа

Пресс группа гарантирует равномерное приклеивание кромочного материала к заготовке. Состоит из четырех роликов: один моторизированный, два конических (для верхнего и нижнего участков) и один цилиндрический. Пневматическая регулировка давления обеспечивает плотное прилегание кромки толщиной 0,4–3 мм. Специальные скребки на роликах удаляют остатки клея, предотвращая загрязнение и поддерживая чистоту обработки.

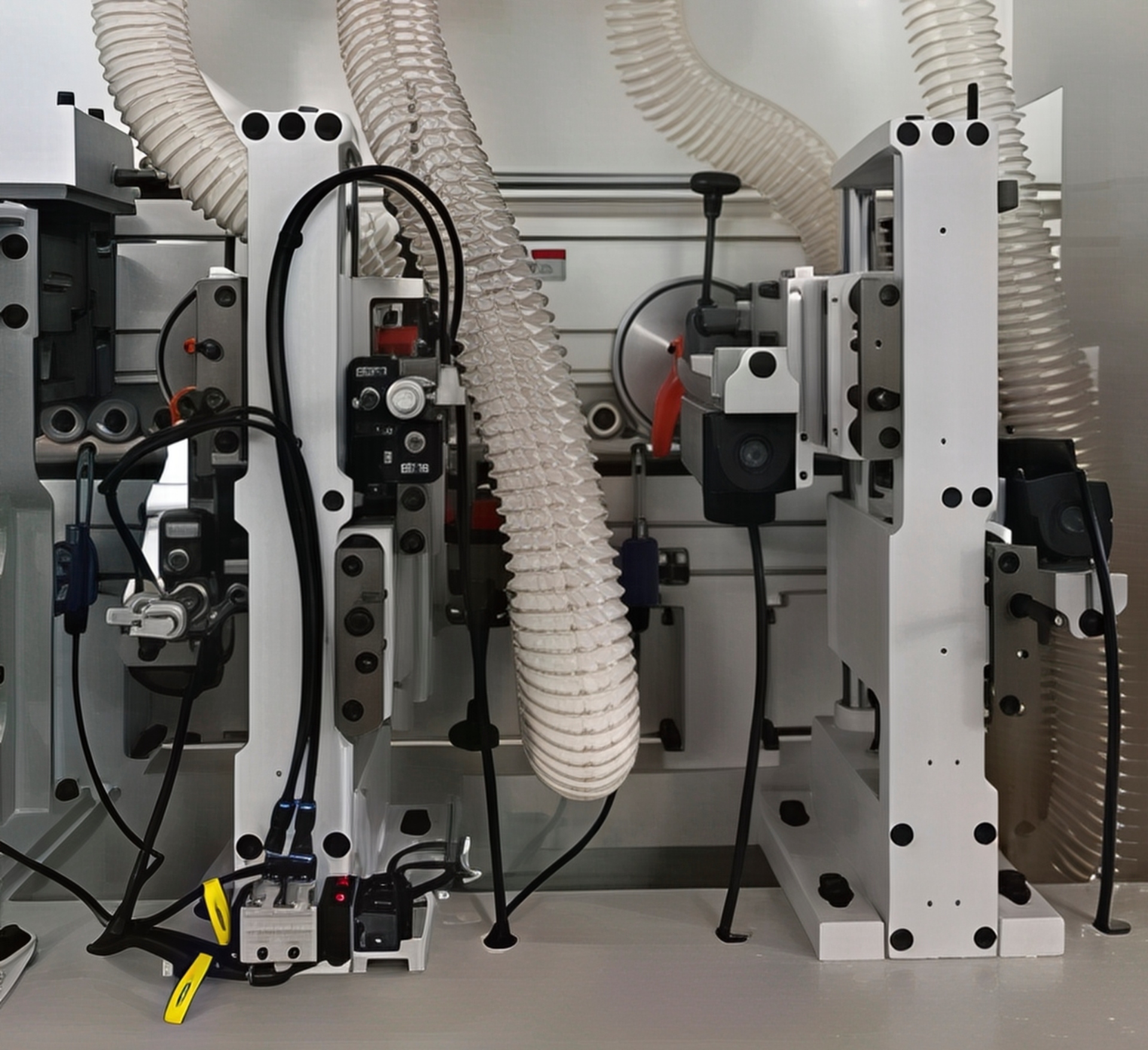

Узел торцевой обрезки

Узел торцевой обрезки оснащен двумя высокочастотными электродвигателями для точной обрезки излишков кромки. Пильные узлы перемещаются по направляющим, обеспечивая чистый срез без сколов на скоростях до 23 м/мин. Узел адаптирован для кромок толщиной 0,4–3 мм, что критично для эстетичных элементов корпусной мебели.

Фрезерный узел для снятия свесов кромки

Фрезерный узел для снятия свесов кромки включает черновой и чистовой подузлы. Черновой узел быстро удаляет свесы на верхней и нижней сторонах заготовки, а чистовой с пневмоперенастройкой формирует радиусный профиль. Большие круглые копиры на плавающем узле отслеживают деталь, предотвращая брак. Узел обеспечивает гладкую поверхность кромки для панелей толщиной 10–60 мм.

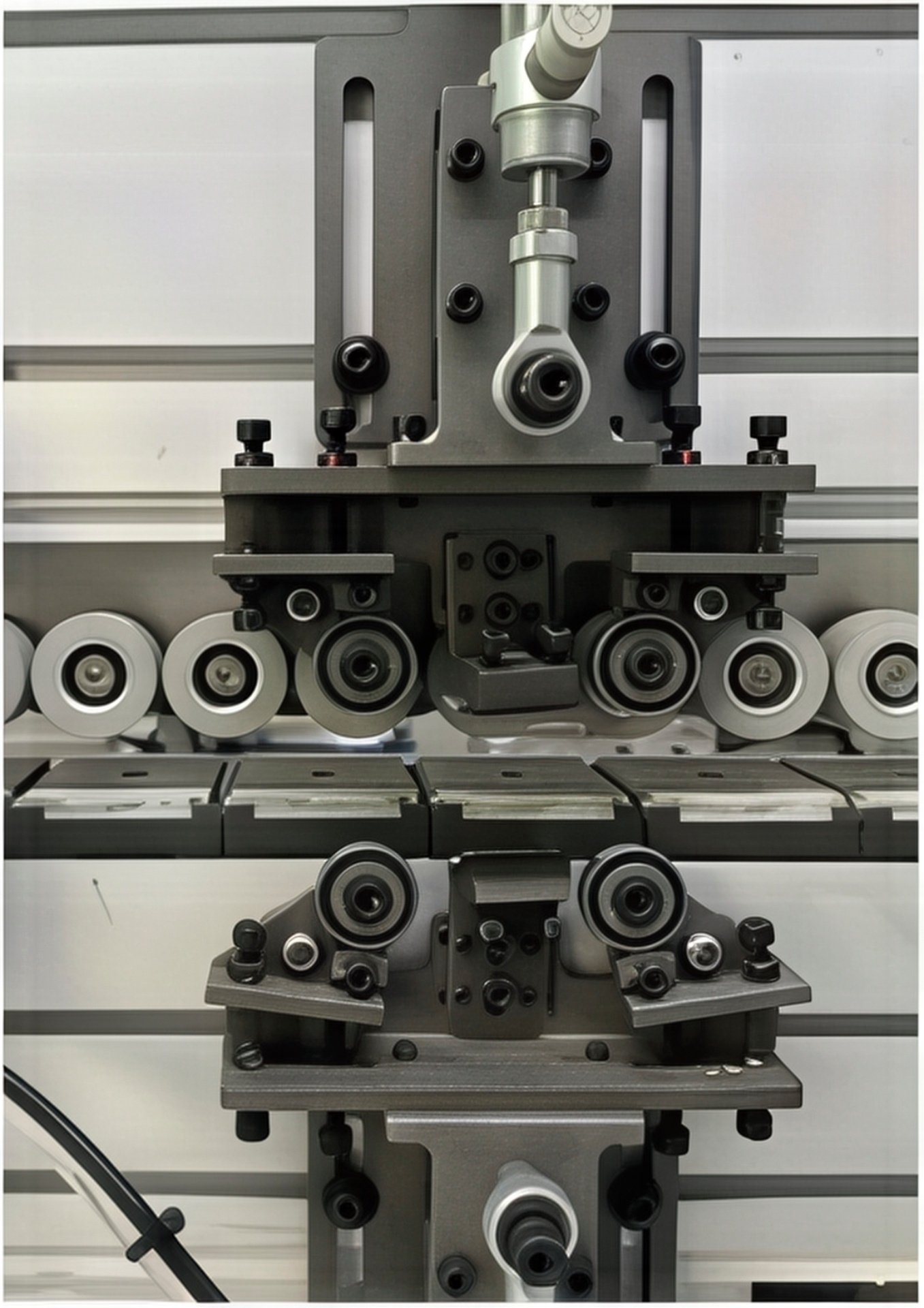

Узел скругления углов (ROUND)

Узел скругления углов (ROUND) автоматически скругляет углы пластиковых кромок на прямых или профильных деталях без остановки заготовки. Узел повышает эстетику корпусной мебели, обрабатывая кромки толщиной 0,4–3 мм, и устраняет необходимость ручной доработки, что особенно важно для серийного производства шкафов и столешниц.

Узел кромочной цикли

Узел кромочной цикли удаляет следы фрезерования, придавая кромке гладкость и радиусную форму. Узел устраняет неровности, обеспечивая финишную обработку кромок толщиной 0,4–3 мм. Подходит для корпусной мебели, где важна эстетика видимых кромок, таких как дверцы и полки.

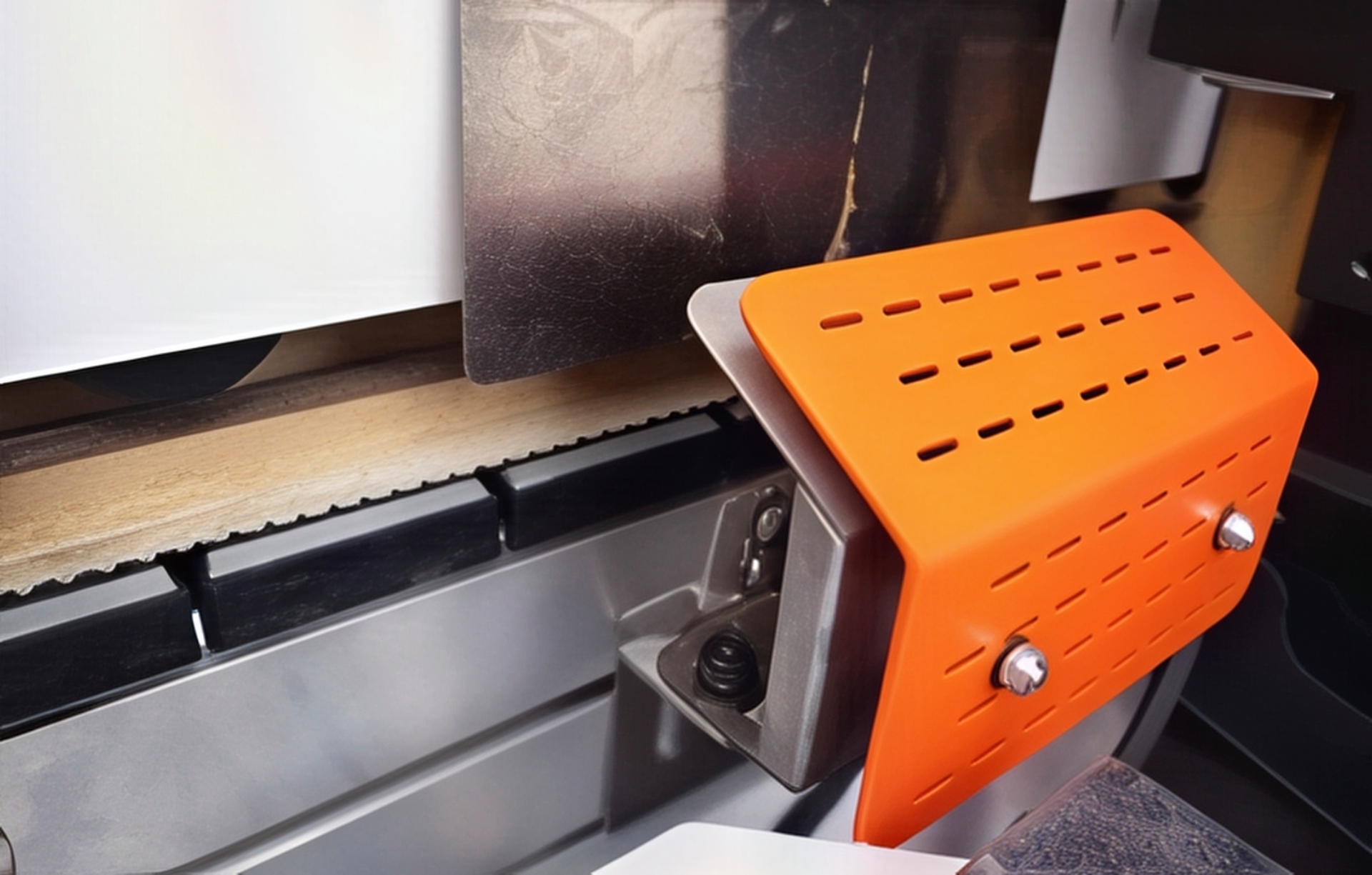

Узел клеевой цикли

Узел клеевой цикли удаляет излишки клея с поверхности заготовок, поддерживая чистоту обработки. Копировальные ролики точно следуют контуру панели, а система обдува предотвращает накопление клея на оборудовании. Узел эффективен для кромок ПВХ и меламина, минимизируя ручную доработку.

Узел подачи очистительной жидкости

Узел подачи очистительной жидкости удаляет загрязнения перед полировкой, улучшая качество финишной обработки. Автоматическая подача жидкости синхронизирована с движением заготовки, предотвращая налипание стружки и клея. Узел обеспечивает чистую поверхность для мебельных панелей.

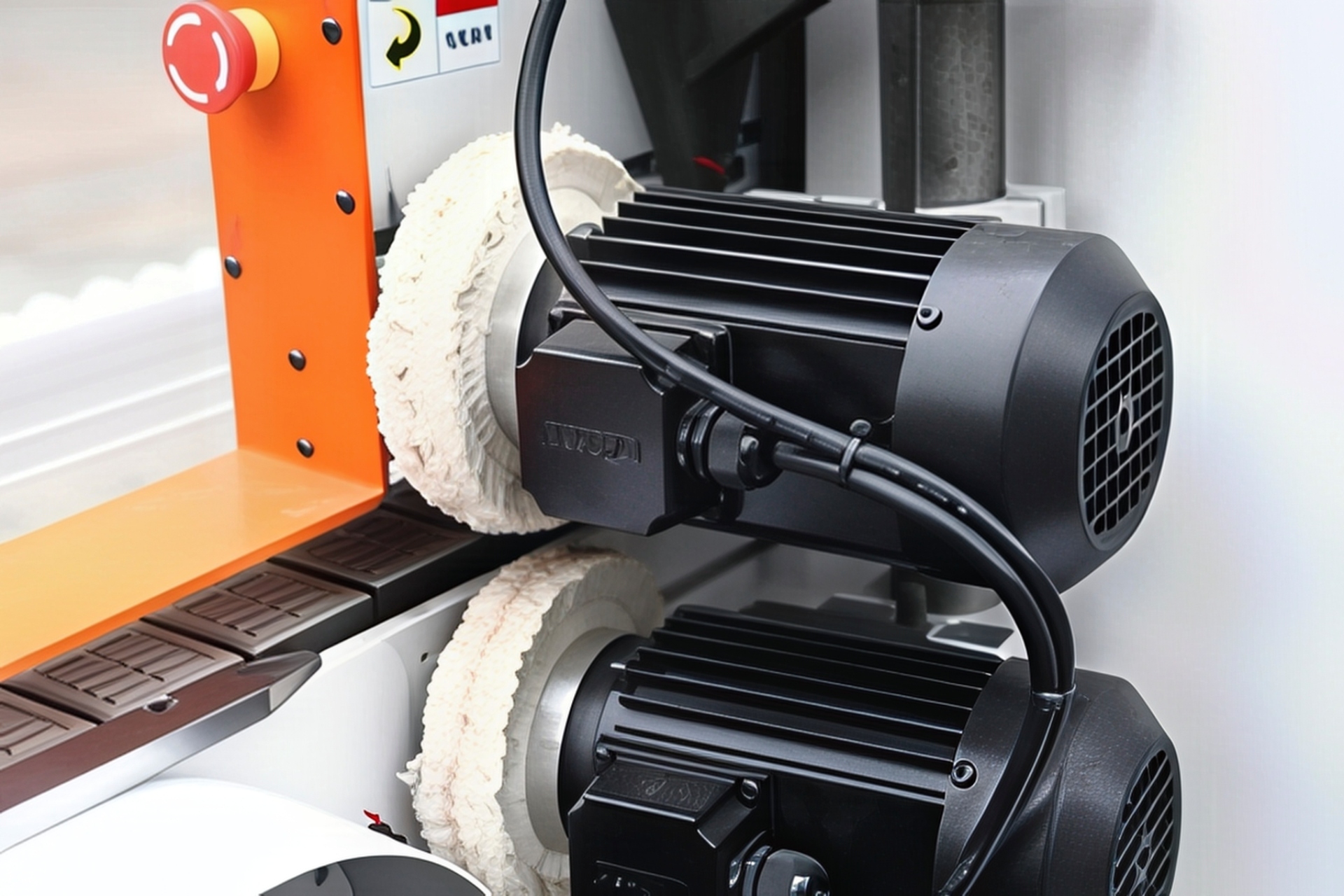

Узел полировки

Узел полировки завершает обработку, придавая кромке гладкость и блеск. Два двигателя с полировальными кругами удаляют остатки клея и микроцарапины, обеспечивая премиум-финиш. Узел адаптирован для кромок толщиной 0,4–3 мм, повышая эстетику корпусной мебели.

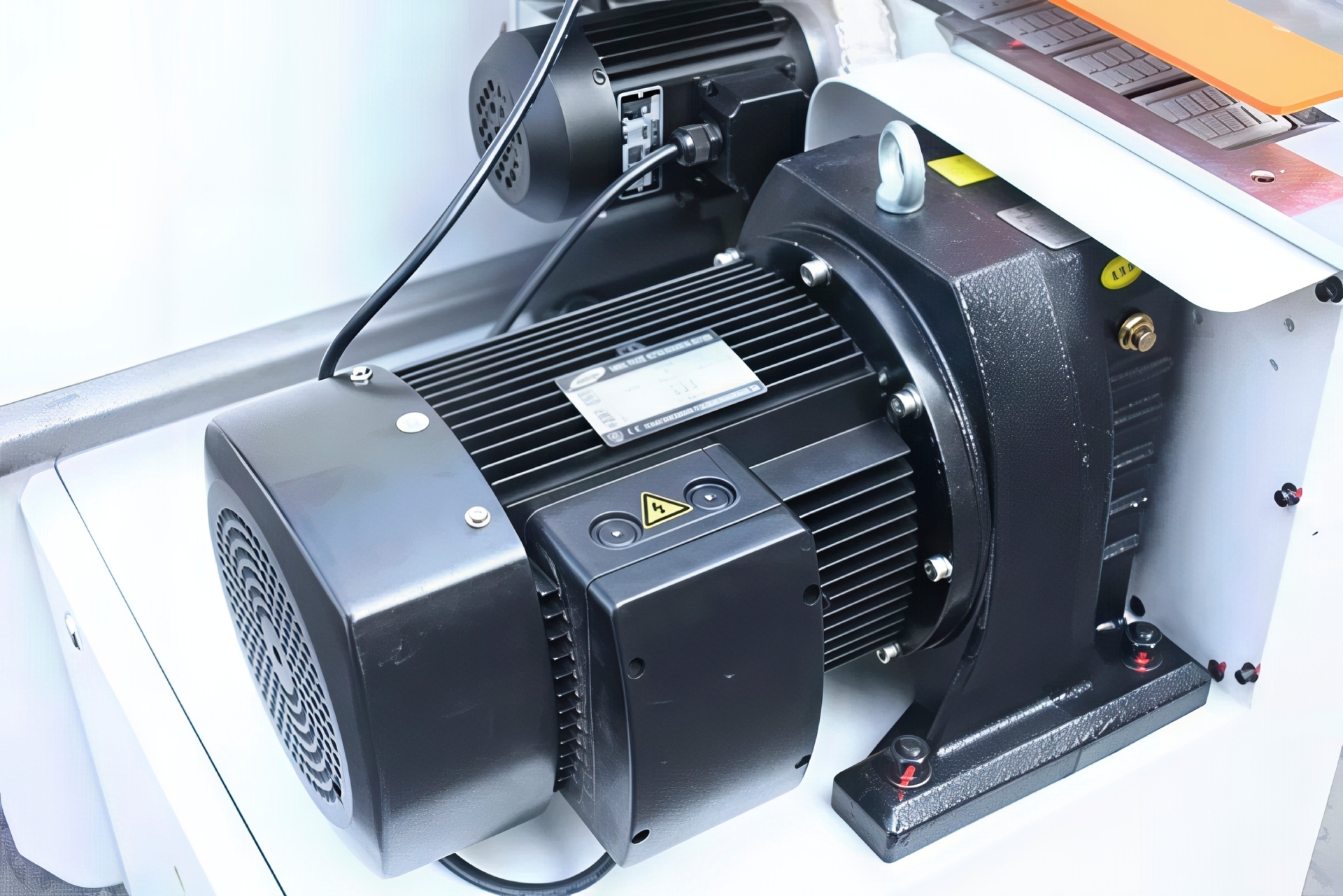

Система подачи

Система подачи оснащена цепным транспортером с редукционным двигателем мощностью 4 кВт. Обеспечивает стабильное перемещение мебельных щитов (минимальный размер 120x100 мм) на скоростях 14–23 м/мин, предотвращая смещение. Прочная конструкция гарантирует надежность при интенсивной эксплуатации.

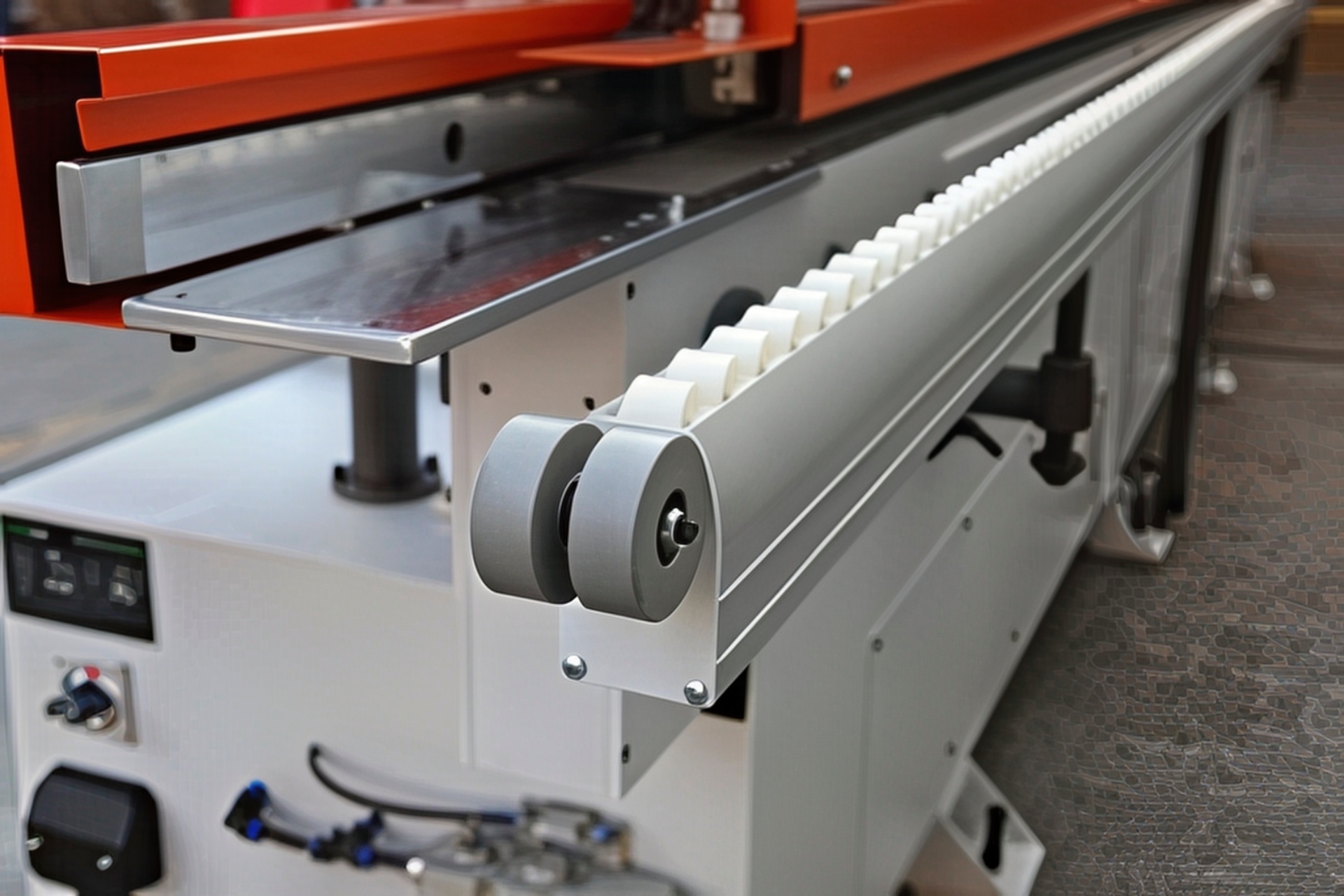

Выдвижной суппорт с прорезиненными роликами

Выдвижной суппорт с прорезиненными роликами обеспечивает параллельную поддержку заготовок по всей длине конвейера. Прорезиненные ролики предотвращают скольжение и повреждение поверхности, поддерживая панели шириной от 100 мм. Конструкция упрощает обработку крупных панелей для корпусной мебели.

Главные преимущества кромкооблицовочного станка HOLD HD 621 JSC

• Высокая производительность – скорость подачи до 23 м/мин и автоматический раундер обеспечивают быструю обработку для крупносерийного производства корпусной мебели.
• Точность и эстетика – алмазные фрезы, пневмоперенастройка на две толщины кромки (0,4–3 мм) и узел скругления углов гарантируют безупречные кромки без ручной доработки.
• Удобство управления – сенсорный Touch screen-дисплей упрощает настройку параметров, включая переключение толщины кромки, минимизируя время переналадки.
• Надежность – мощный двигатель подачи (4 кВт) и антипригарное покрытие клеевой ванны обеспечивают стабильную работу при интенсивной эксплуатации.
• Экономичность – точная дозировка клея, пневматические шторки и системы очистки снижают расход материалов, уменьшая себестоимость мебели.
• Универсальность – обработка кромок ПВХ и меламина толщиной 0,4–3 мм с автоматическим скруглением углов подходит для разнообразных мебельных изделий.

Станок сочетает скорость, точность и автоматизацию, делая его оптимальным для производства корпусной мебели любого масштаба.

Обслуживание и сервисная поддержка

Кромкооблицовочный станок HOLD HD 621 JSC разработан для интенсивной эксплуатации в производстве корпусной мебели, обеспечивая надежность и долговечность. Все ключевые узлы, включая цепной транспортер с двигателем 4 кВт и алмазные фрезы, защищены от пыли и стружки, гарантируя стабильную работу при высоких нагрузках. Регулярное обслуживание включает смазку направляющих, очистку клеевой ванны с антипригарным покрытием и проверку узлов фрезерования. Компания «Интервесп» предлагает полный комплекс услуг: монтаж, пуско-наладку, обучение персонала и техническую поддержку. Решение купить Кромкооблицовочный станок HOLD HD 621 JSC в Интервесп обеспечивает доступ к оперативному сервису, включая поставку запасных частей и обновление программного обеспечения, что минимизирует простои и поддерживает высокую производительность.

Экономическая эффективность и рентабельность

Покупка Кромкооблицовочного станка HOLD HD 621 JSC — это долгосрочная инвестиция в повышение эффективности производства корпусной мебели. Высокая точность обработки, обеспечиваемая алмазными фрезами, пневмоперенастройкой и раундером, сокращает время обработки мебельных щитов (толщиной 10–60 мм, минимальным размером 120x100 мм) и снижает затраты на ручной труд. Автоматизация, включая сенсорное управление и узел скругления углов, ускоряет производственный цикл. Станок легко адаптируется к серийным и индивидуальным заказам, обрабатывая кромки толщиной 0,4–3 мм. Цена станка быстро окупается благодаря сокращению брака, минимизации времени настройки и высокой скорости (до 23 м/мин), что повышает конкурентоспособность и рентабельность.

Безопасность эксплуатации

Кромкооблицовочный станок HOLD HD 621 JSC оснащен современными системами безопасности для защиты оператора. Аварийные кнопки, защитные кожухи и системы контроля предотвращают риски во время работы. Сенсорная система управления автоматически останавливает станок при обнаружении ошибок позиционирования или нештатных ситуаций. Узлы подачи разделительной и очистительной жидкости эффективно удаляют клей и стружку, поддерживая чистоту рабочей зоны. Пневматические шторки клеевого узла и прорезиненные ролики суппорта исключают повреждение заготовок. Эти меры обеспечивают безопасные и комфортные условия труда, что особенно важно при интенсивной эксплуатации. Выбор в пользу покупки Кромкооблицовочного станка HOLD HD 621 JSC делает его оптимальным решением для мебельного бизнеса.
