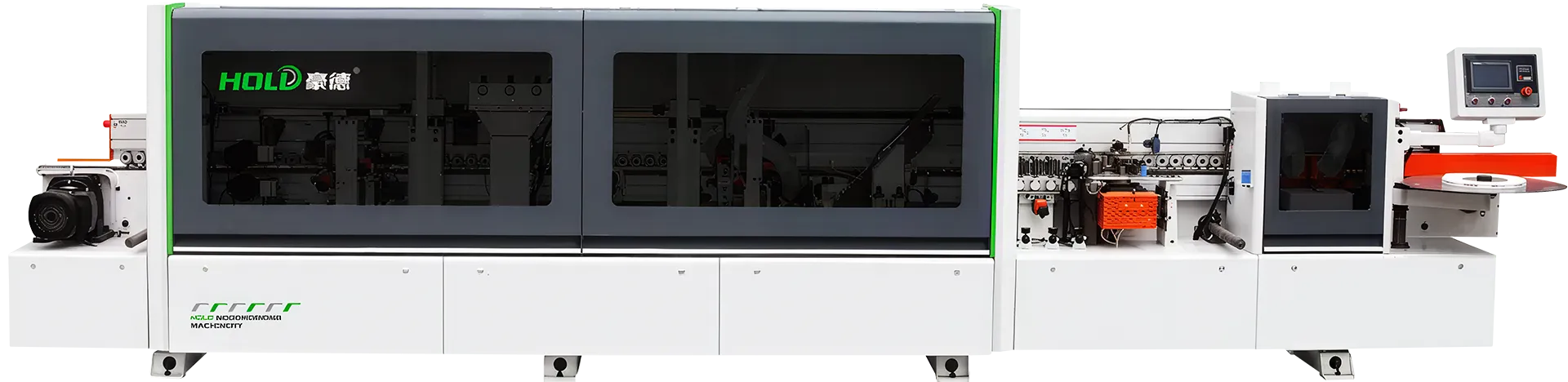

Кромкооблицовочный автоматический станок HOLD HD 620 JS

Назначение и область применения

Кромкооблицовочный станок HOLD HD 620 JS предназначен для высокоточного и высокоскоростного облицовывания прямолинейных кромок мебельных щитов и заготовок при производстве корпусной мебели. Станок выполняет автоматическое нанесение кромочного материала, предварительную обработку торцов, обрезку излишков и финишную полировку. Поддержка заготовок толщиной 10–60 мм и кромок толщиной 0,4–3 мм делает его универсальным для предприятий начального уровня и крупносерийного производства. Интуитивная система управления, высокая скорость подачи и надежные узлы обеспечивают качество и эффективность в изготовлении шкафов, столов и других мебельных элементов.

Технические характеристики станка

Детальное описание узлов станка

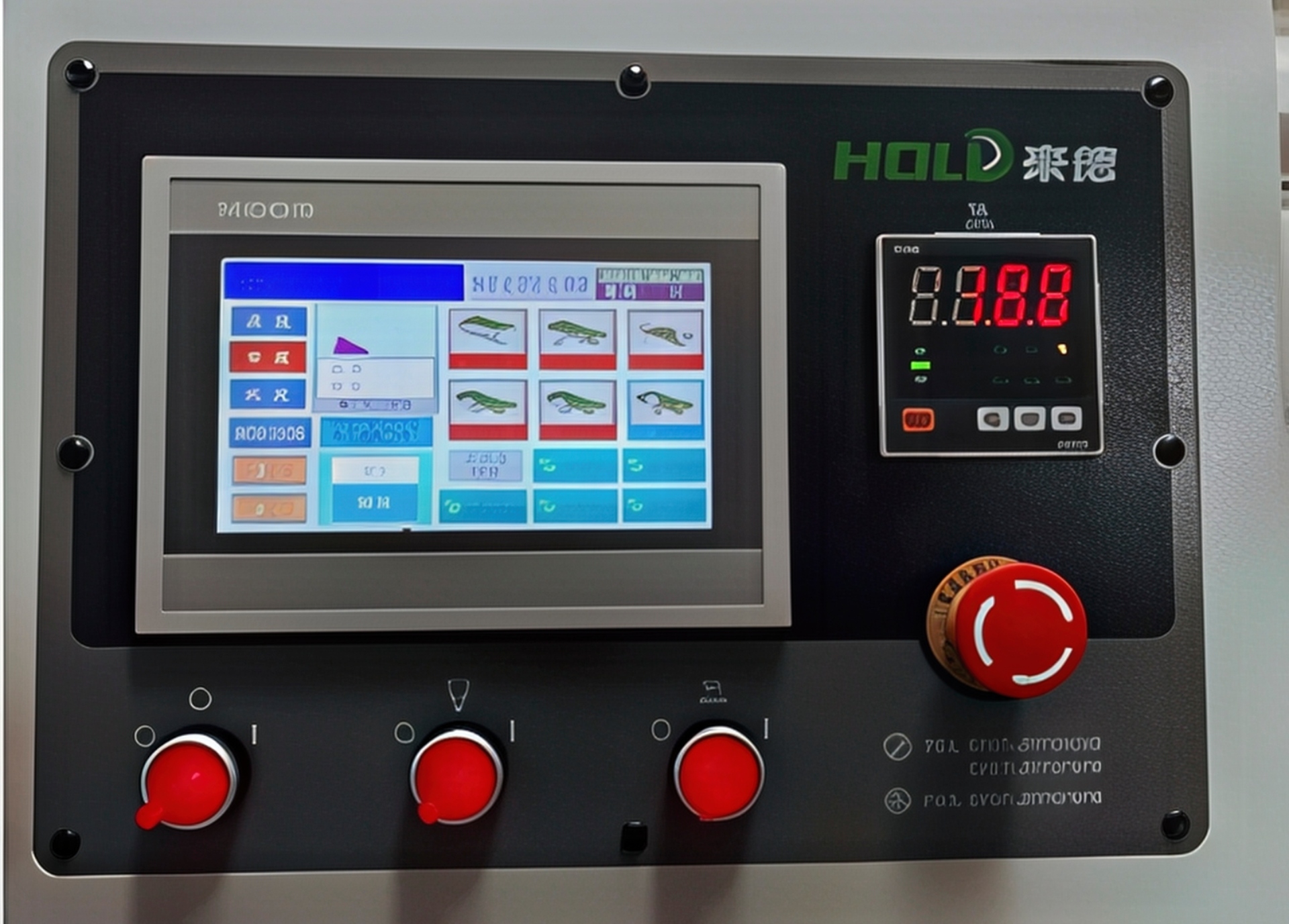

Система управления

Система управления обеспечивает простоту и точность настройки станка для производства корпусной мебели.

• Оснащена промышленным сенсорным дисплеем с интуитивным интерфейсом и системой «Touch screen», упрощающим активацию узлов без специальных навыков.
• Позволяет быстро настраивать параметры обработки, включая скорость подачи (14–23 м/мин) и температуру клея, повышая производительность.
• Обеспечивает надежный контроль всех узлов, минимизируя ошибки оператора и поддерживая стабильное качество кромкооблицовки.

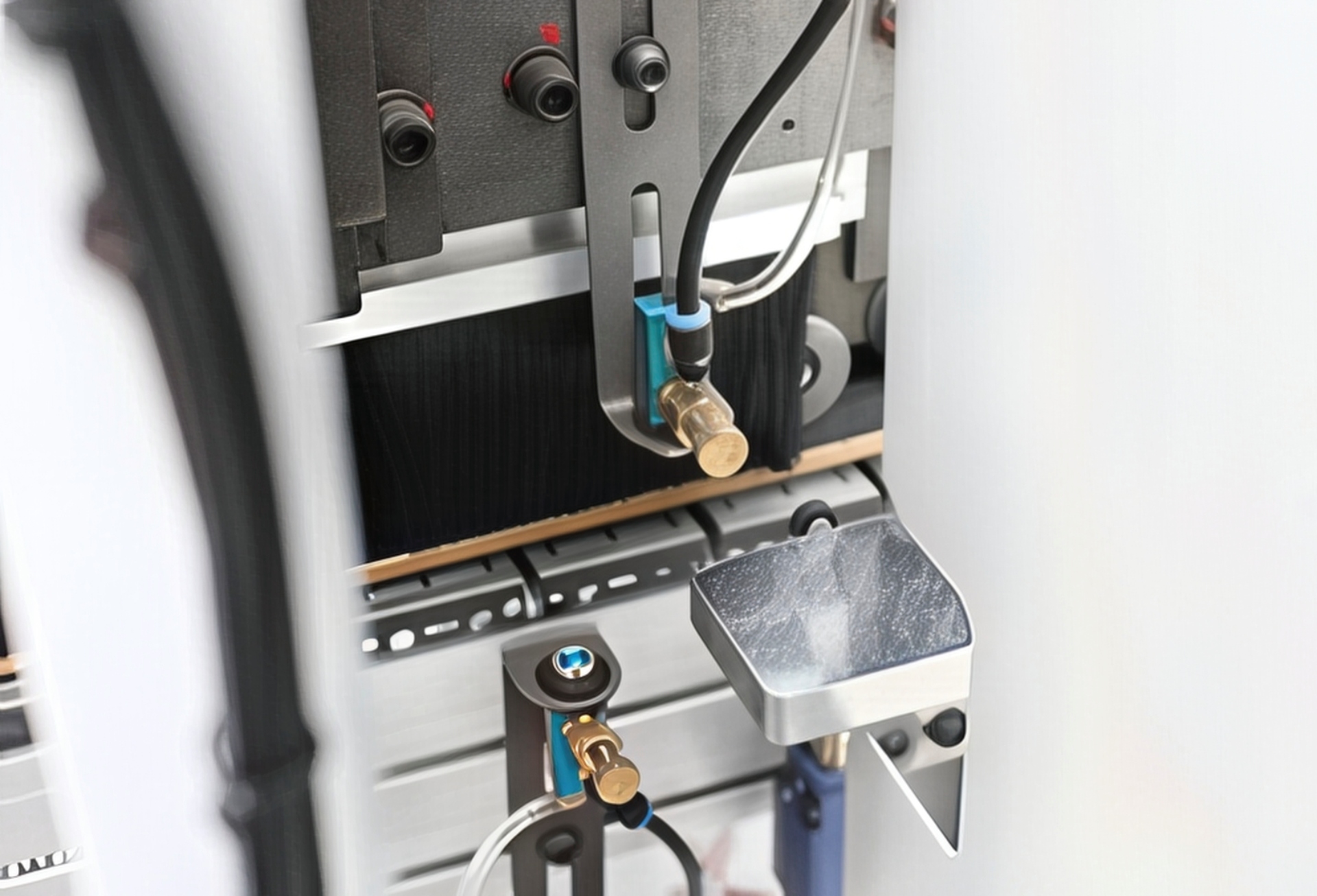

Узел подачи разделительной жидкости

Узел подачи разделительной жидкости предотвращает налипание клея на верхнюю и нижнюю поверхности заготовки, обеспечивая чистоту обработки. Автоматическая подача жидкости синхронизирована с движением мебельных щитов (минимальный размер 120x80 мм), минимизируя загрязнение. Узел повышает качество финишной поверхности, особенно при использовании кромок толщиной 0,4–3 мм, и упрощает очистку оборудования.

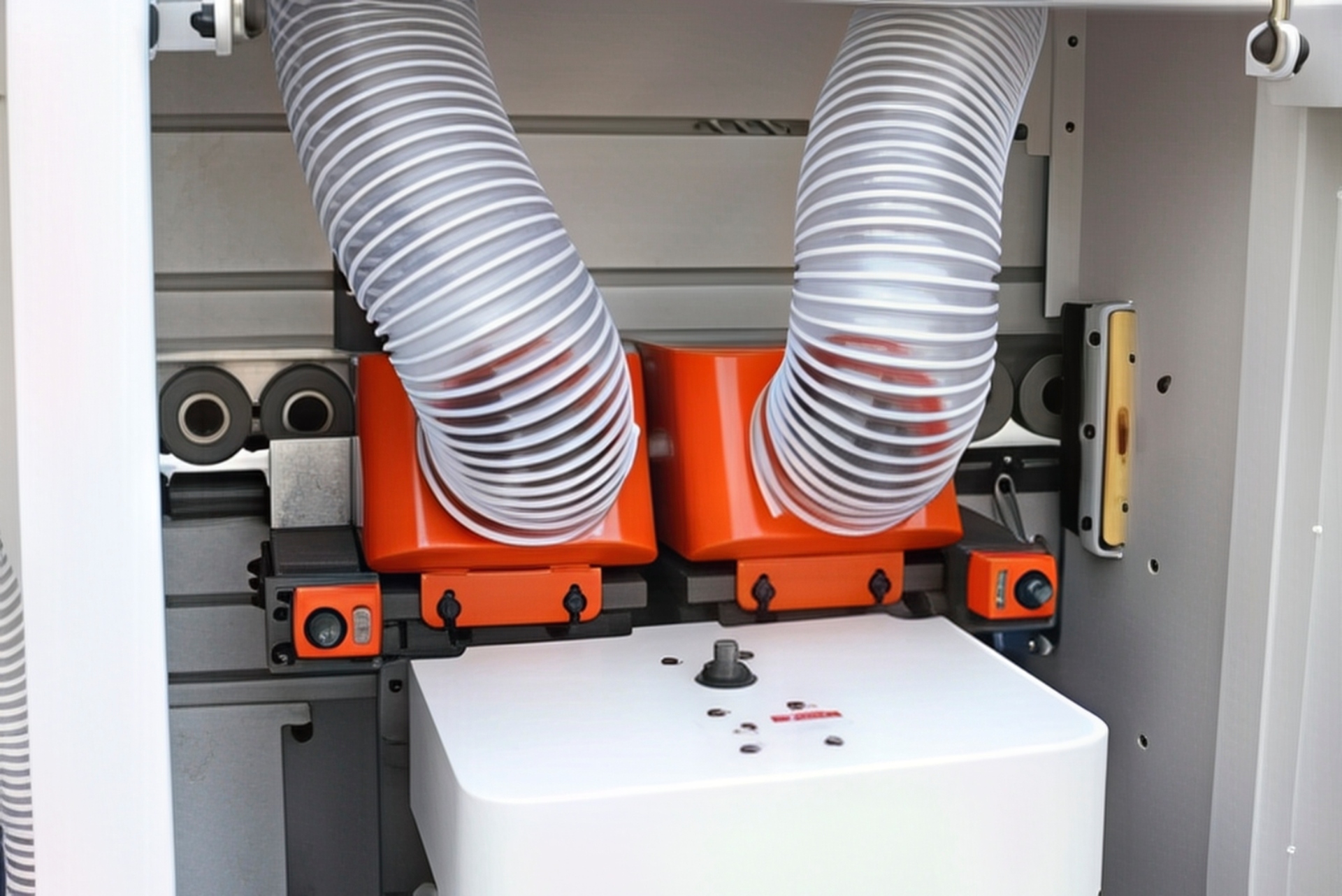

Узел прифуговки

Узел прифуговки подготавливает торцы заготовок для идеального приклеивания кромки.

1. Оснащен двумя высокочастотными двигателями и алмазными фрезами Ø125 мм (высота 40 мм), удаляющими сколы и «ступеньку» от раскроя.
2. Формирует ровную поверхность, обеспечивая прочное соединение кромки на заготовках толщиной 10–60 мм.
3. Повышает эстетику корпусной мебели, минимизируя дефекты на видимых элементах, таких как фасады шкафов.

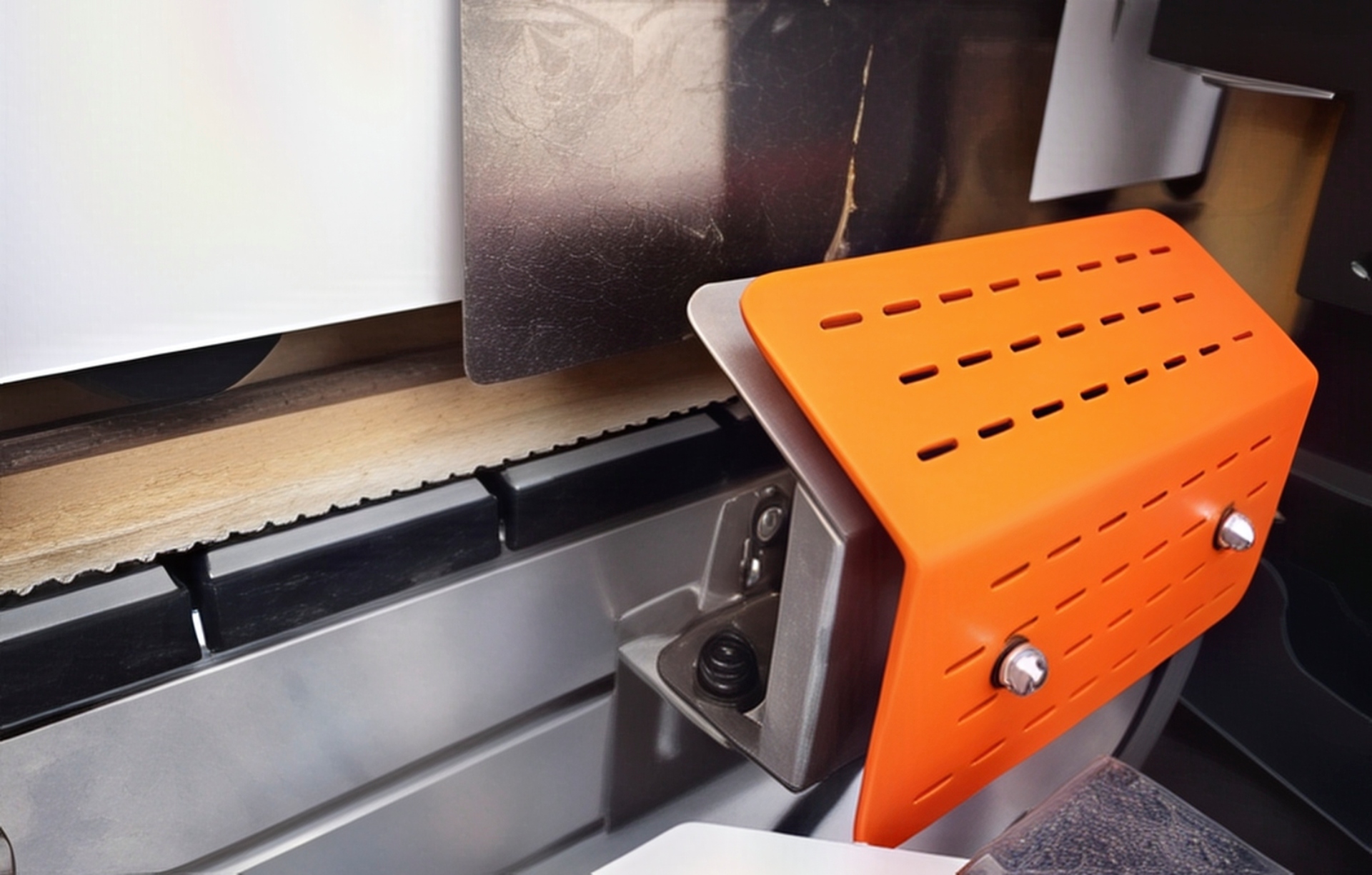

Инфракрасная лампа нагрева

Инфракрасная лампа нагрева предварительно прогревает торец заготовки, улучшая адгезию клея. Нагрев позволяет клею равномерно растекаться под кромкой, минимизируя видимый шов. Узел эффективен для мебельных щитов толщиной 10–60 мм, обеспечивая прочное соединение на скоростях до 23 м/мин. Точный контроль температуры предотвращает перегрев, сохраняя качество материала.

Клеевая ванна

Клеевая ванна обеспечивает равномерное нанесение клея для надежного приклеивания кромки.

• Клеевой вал с регулируемой дозировкой минимизирует расход клея, поддерживая экономичность при обработке кромок 0,4–3 мм.
• Обеспечивает стабильное нанесение без пузырей, что критично для высокоскоростной обработки (до 23 м/мин).
• Подходит для производства корпусной мебели, гарантируя долговечное соединение на фасадах и панелях.

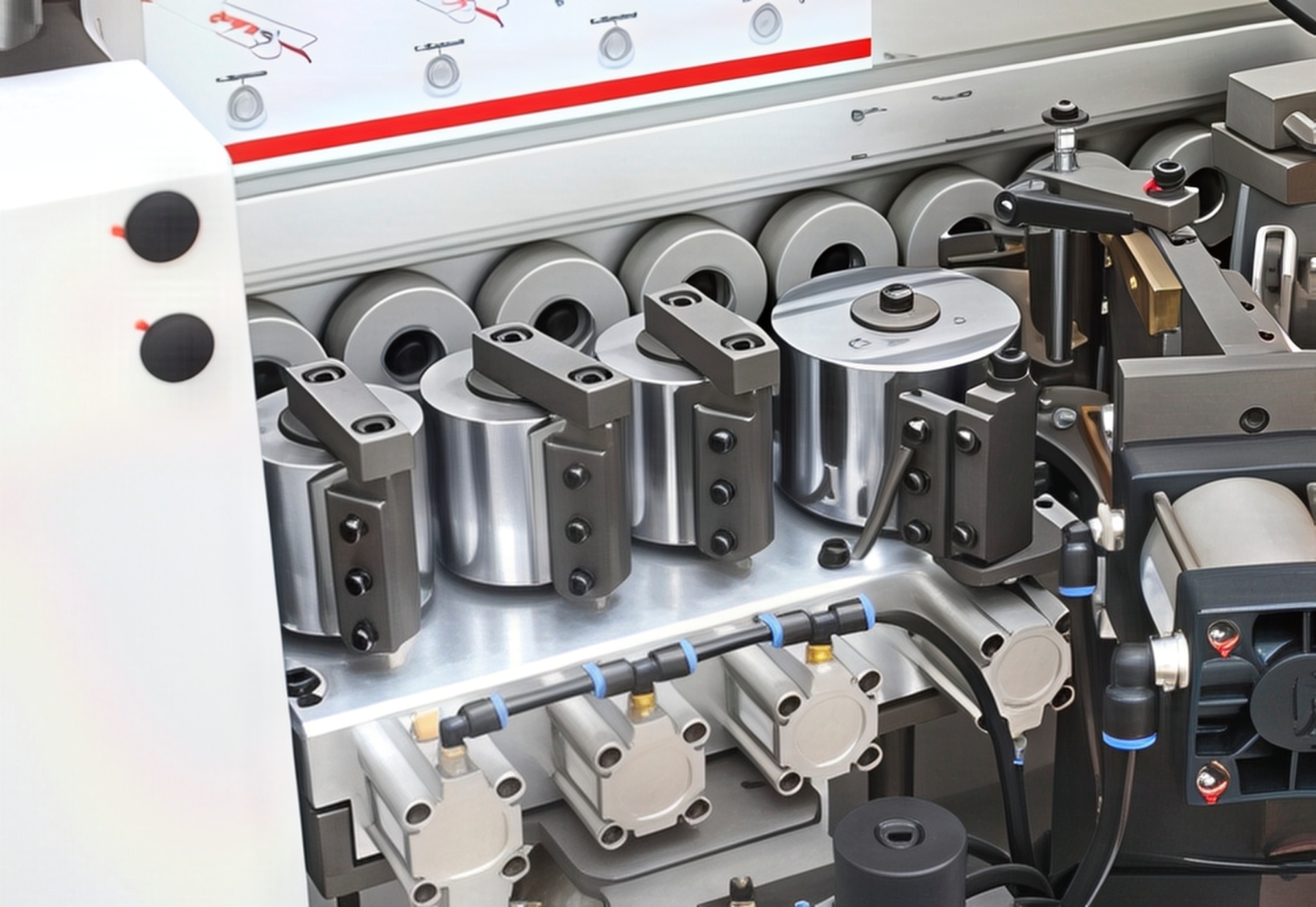

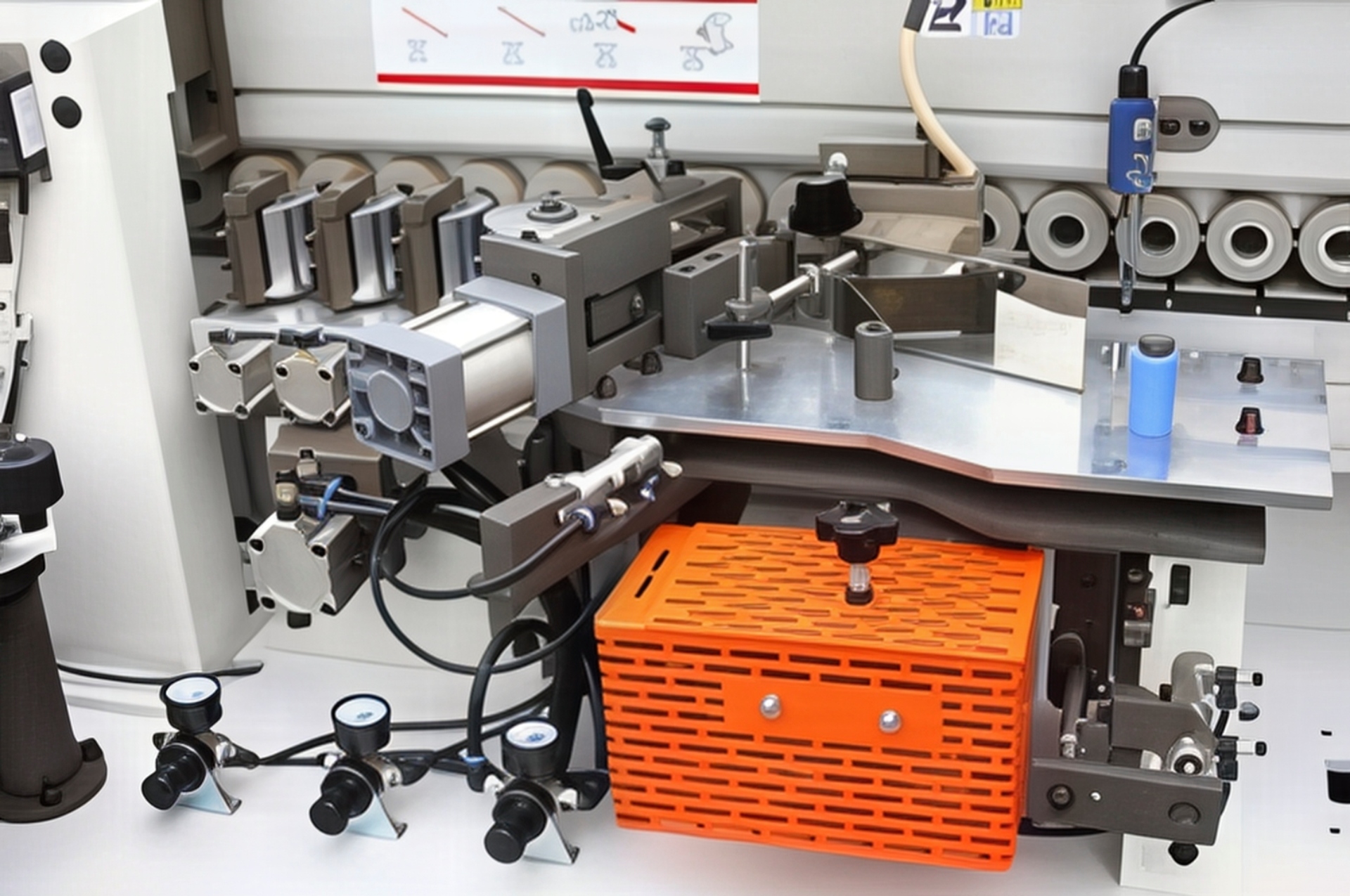

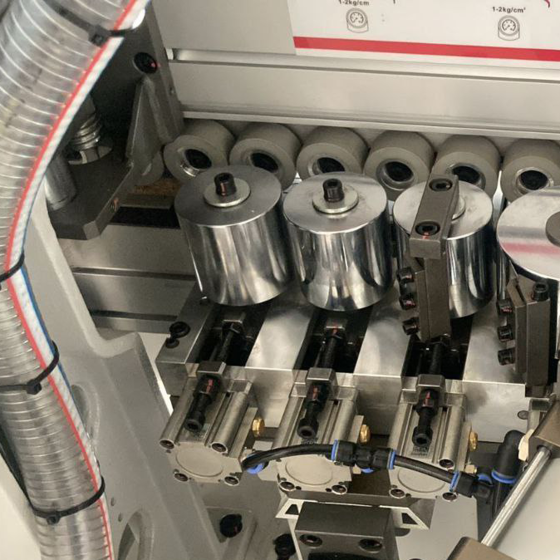

Пресс группа

Пресс группа гарантирует равномерное приклеивание кромочного материала к заготовке. Состоит из четырех роликов: один моторизированный, два конических (для верхнего и нижнего участков) и один цилиндрический. Пневматическая регулировка давления обеспечивает плотное прилегание кромки толщиной 0,4–3 мм. Специальные скребки на роликах удаляют остатки клея, предотвращая загрязнение и поддерживая чистоту обработки.

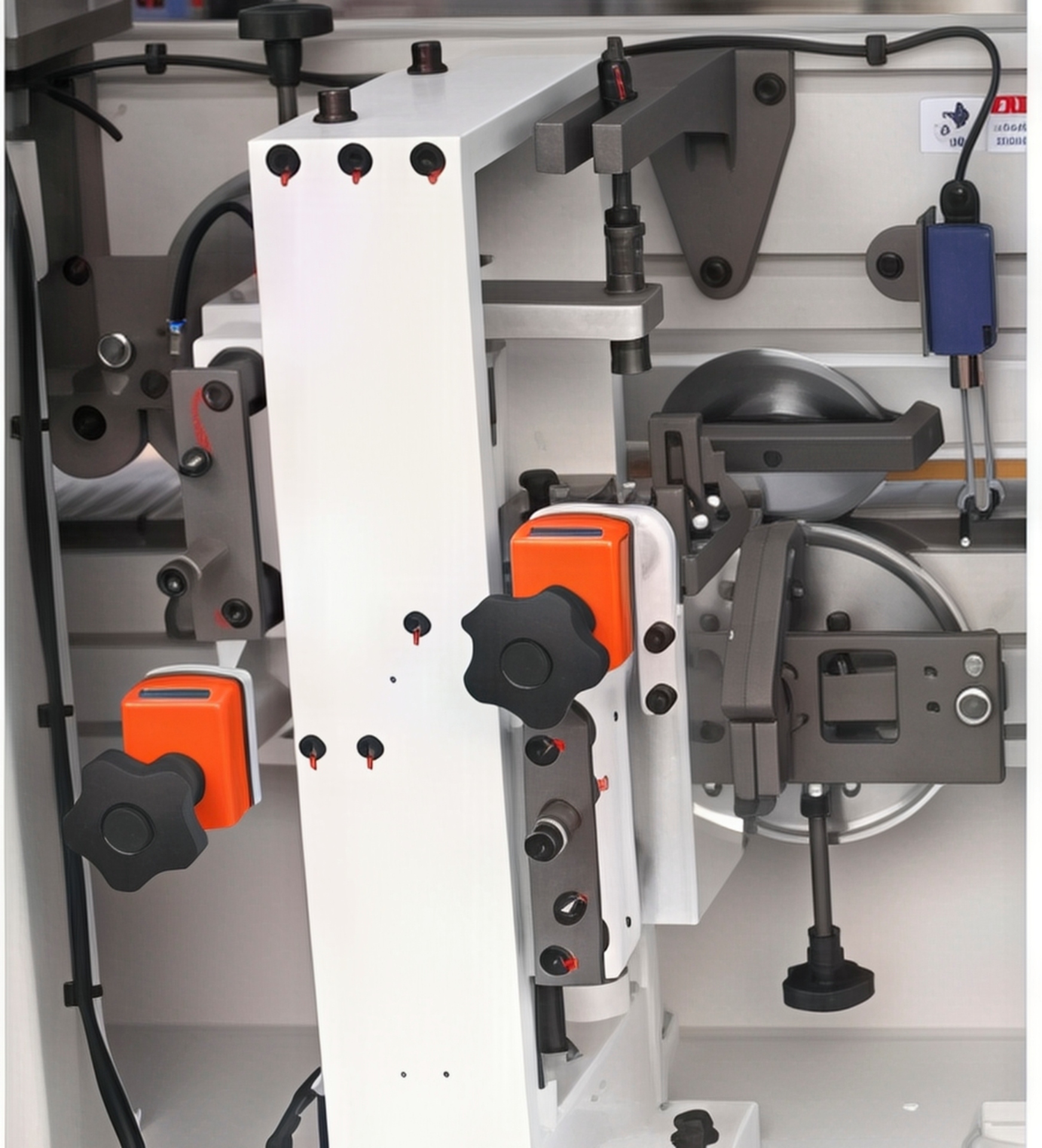

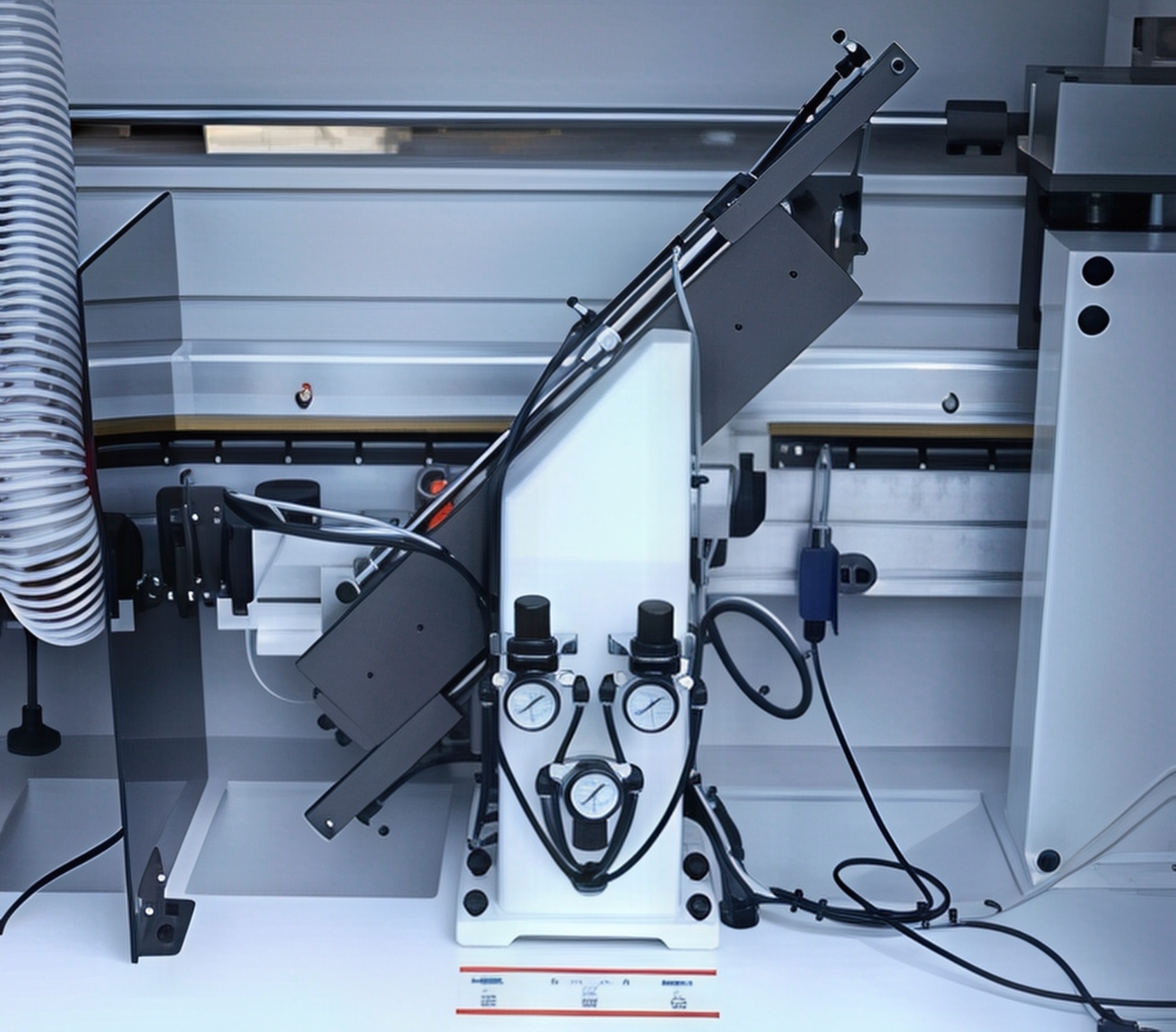

Узел торцевой обрезки

Узел торцевой обрезки оснащен двумя высокочастотными электродвигателями для точной обрезки излишков кромки. Пильные узлы перемещаются по направляющим, обеспечивая чистый срез без сколов на скоростях до 23 м/мин. Узел адаптирован для кромок толщиной 0,4–3 мм, что критично для эстетичных элементов корпусной мебели, таких как полки и фасады.

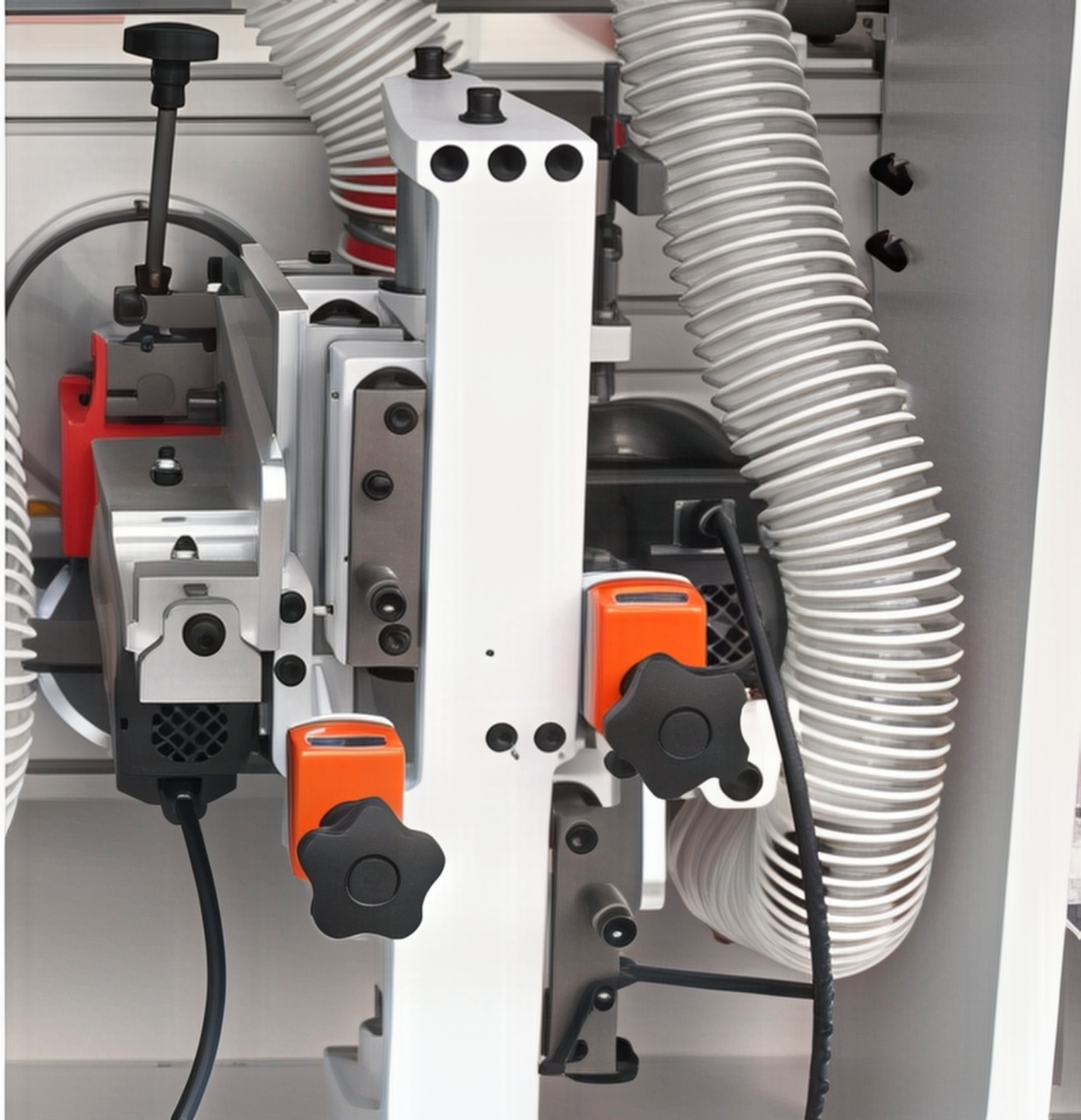

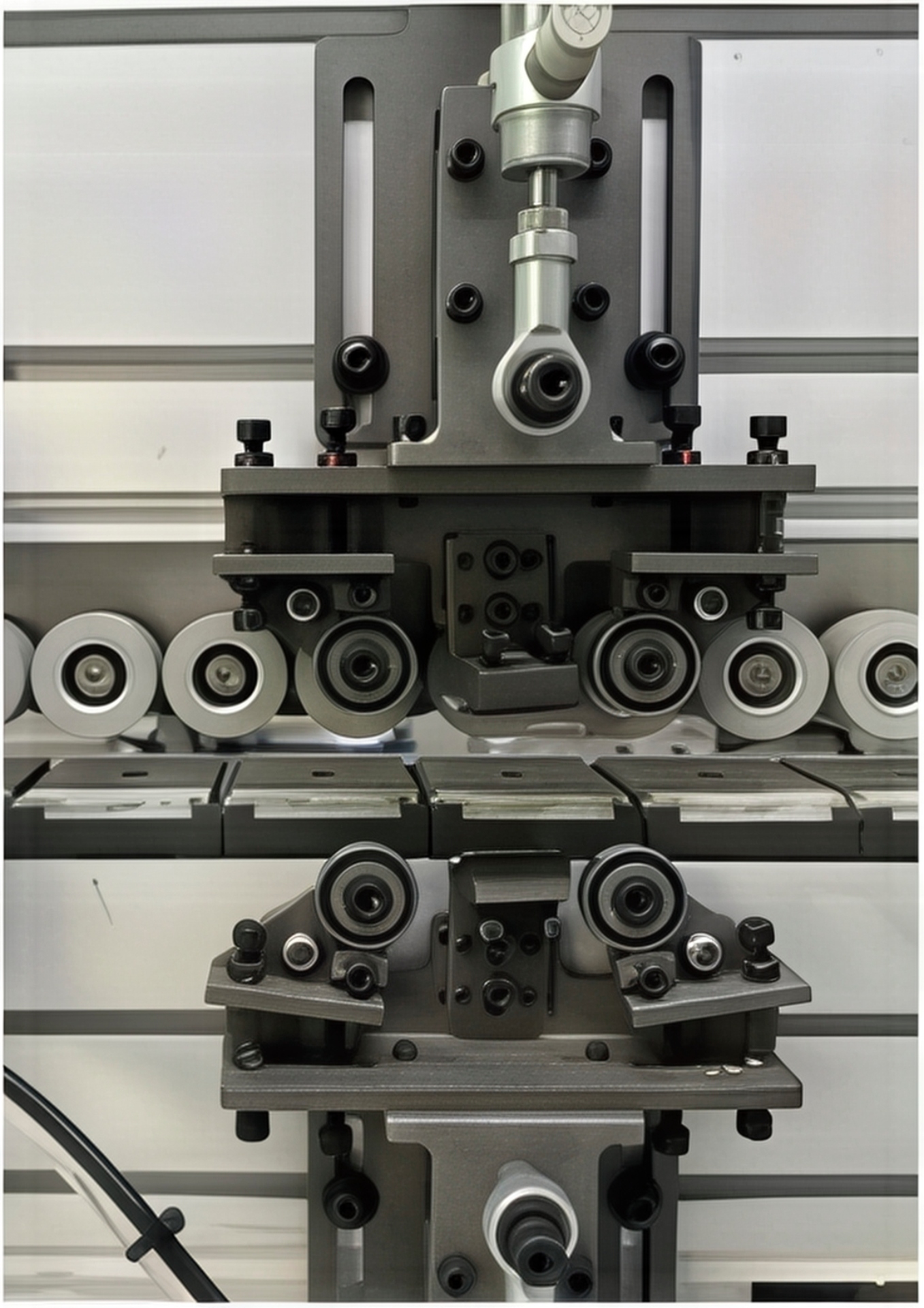

Фрезерный узел для снятия свесов кромки

Фрезерный узел для снятия свесов кромки включает черновой и чистовой подузлы. Черновой узел быстро удаляет свесы на верхней и нижней сторонах заготовки, а чистовой формирует радиусный профиль. Большие круглые копиры на плавающем узле отслеживают деталь, предотвращая брак. Узел обеспечивает гладкую поверхность кромки, минимизируя доработку для панелей толщиной 10–60 мм.

Узел кромочной цикли

Узел кромочной цикли удаляет следы фрезерования, придавая кромке гладкость и радиусную форму. Узел устраняет неровности, обеспечивая финишную обработку кромок толщиной 0,4–3 мм. Подходит для корпусной мебели, где важна эстетика видимых кромок, таких как столешницы и дверцы шкафов.

Узел клеевой цикли

Узел клеевой цикли удаляет излишки клея с поверхности заготовок, поддерживая чистоту обработки. Копировальные ролики точно следуют контуру панели, а система обдува предотвращает накопление клея на оборудовании. Узел эффективен для кромок ПВХ и меламина, минимизируя ручную доработку и улучшая качество мебели.

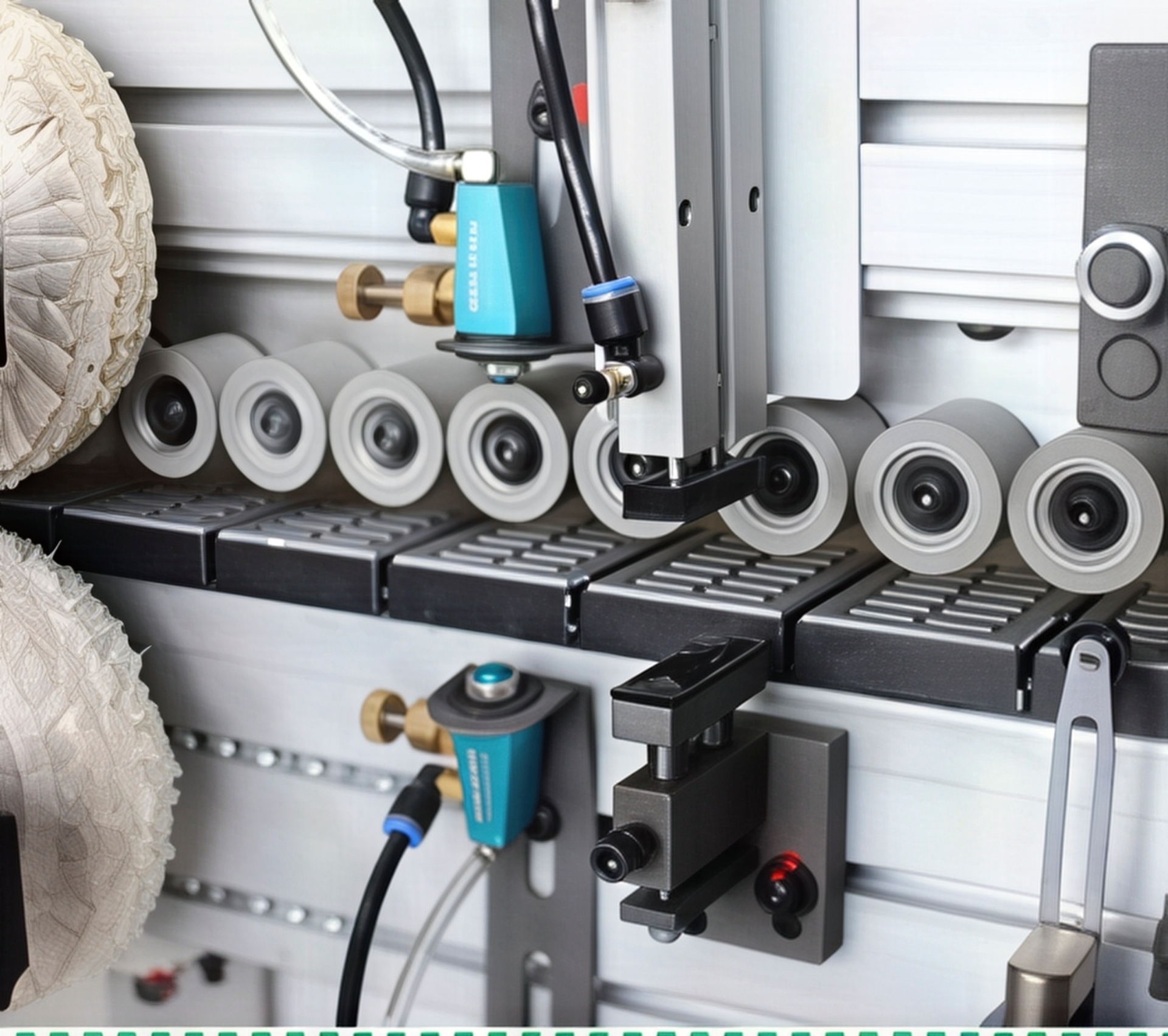

Узел подачи очистительной жидкости

Узел подачи очистительной жидкости удаляет загрязнения перед полировкой, улучшая качество финишной обработки. Автоматическая подача жидкости синхронизирована с движением заготовки, предотвращая налипание стружки и клея. Узел обеспечивает чистую поверхность, что важно для мебельных панелей с видимыми кромками.

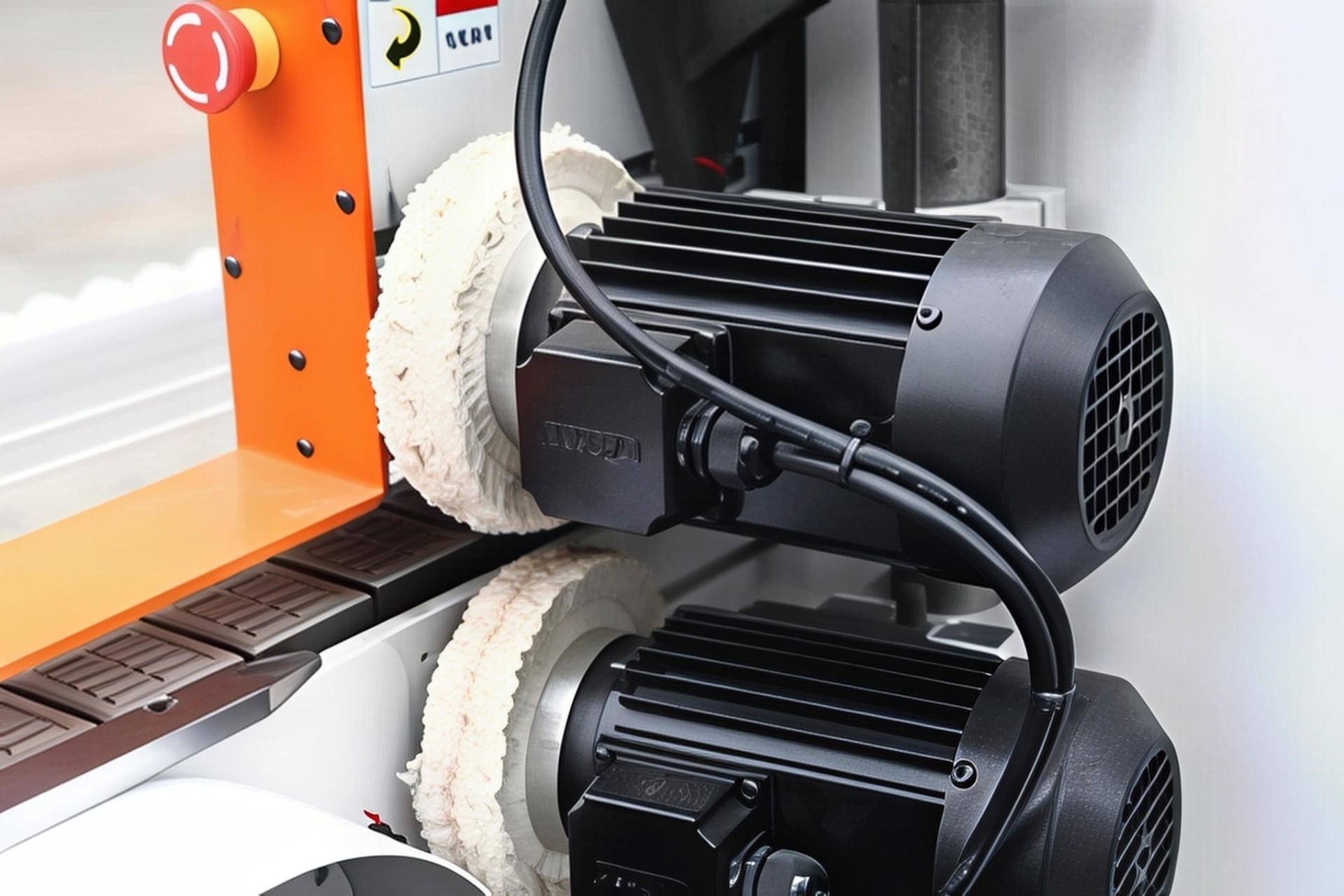

Узел полировки

Узел полировки завершает обработку, придавая кромке гладкость и блеск. Два двигателя с полировальными кругами удаляют остатки клея и микроцарапины, обеспечивая премиум-финиш. Узел адаптирован для кромок толщиной 0,4–3 мм, повышая эстетику корпусной мебели.

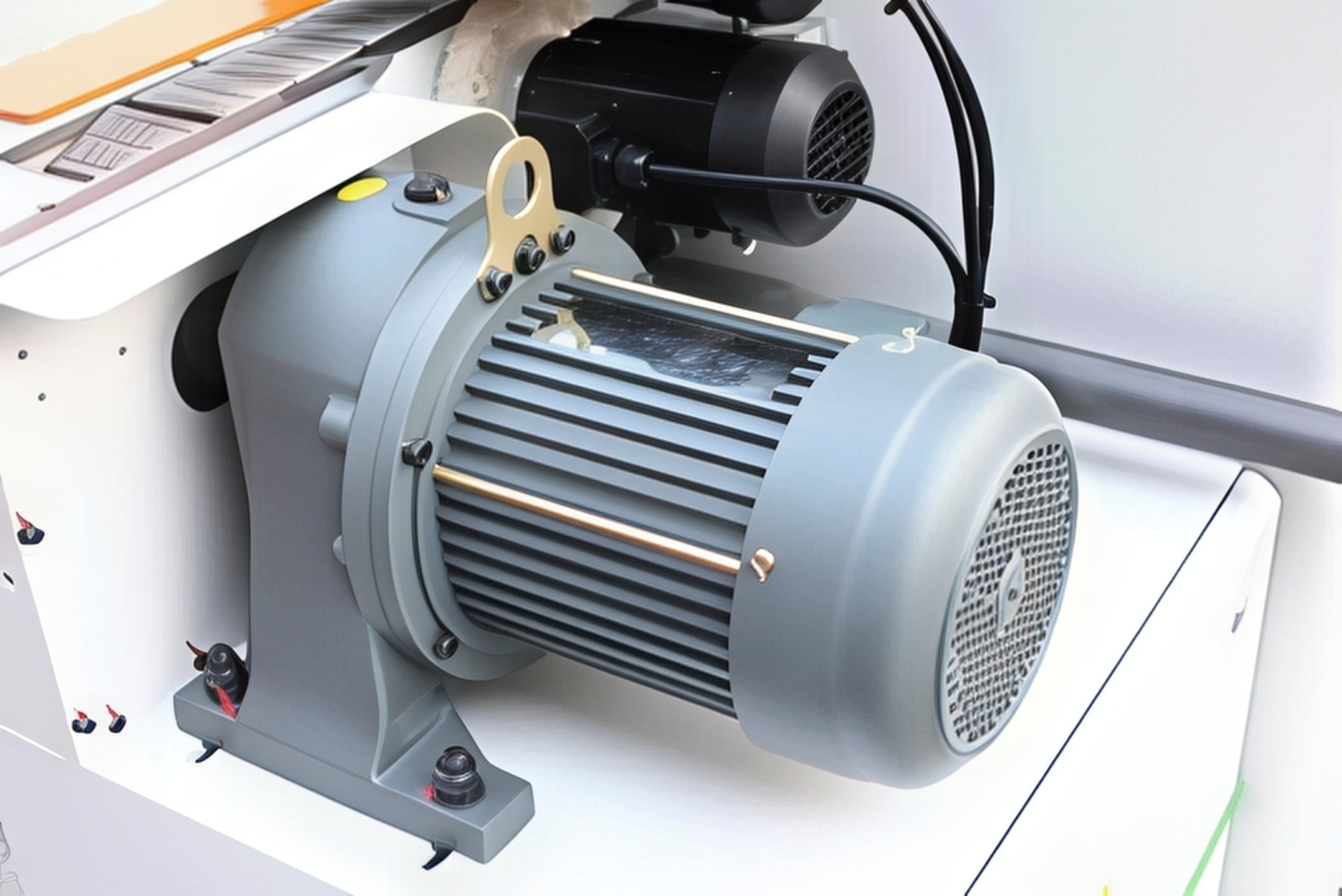

Система подачи

Система подачи оснащена цепным транспортером с редукционным двигателем мощностью 2,2 кВт. Обеспечивает стабильное перемещение мебельных щитов (минимальный размер 120x80 мм) на скоростях 14–23 м/мин, предотвращая смещение. Прочная конструкция транспортера гарантирует надежность при интенсивной эксплуатации.

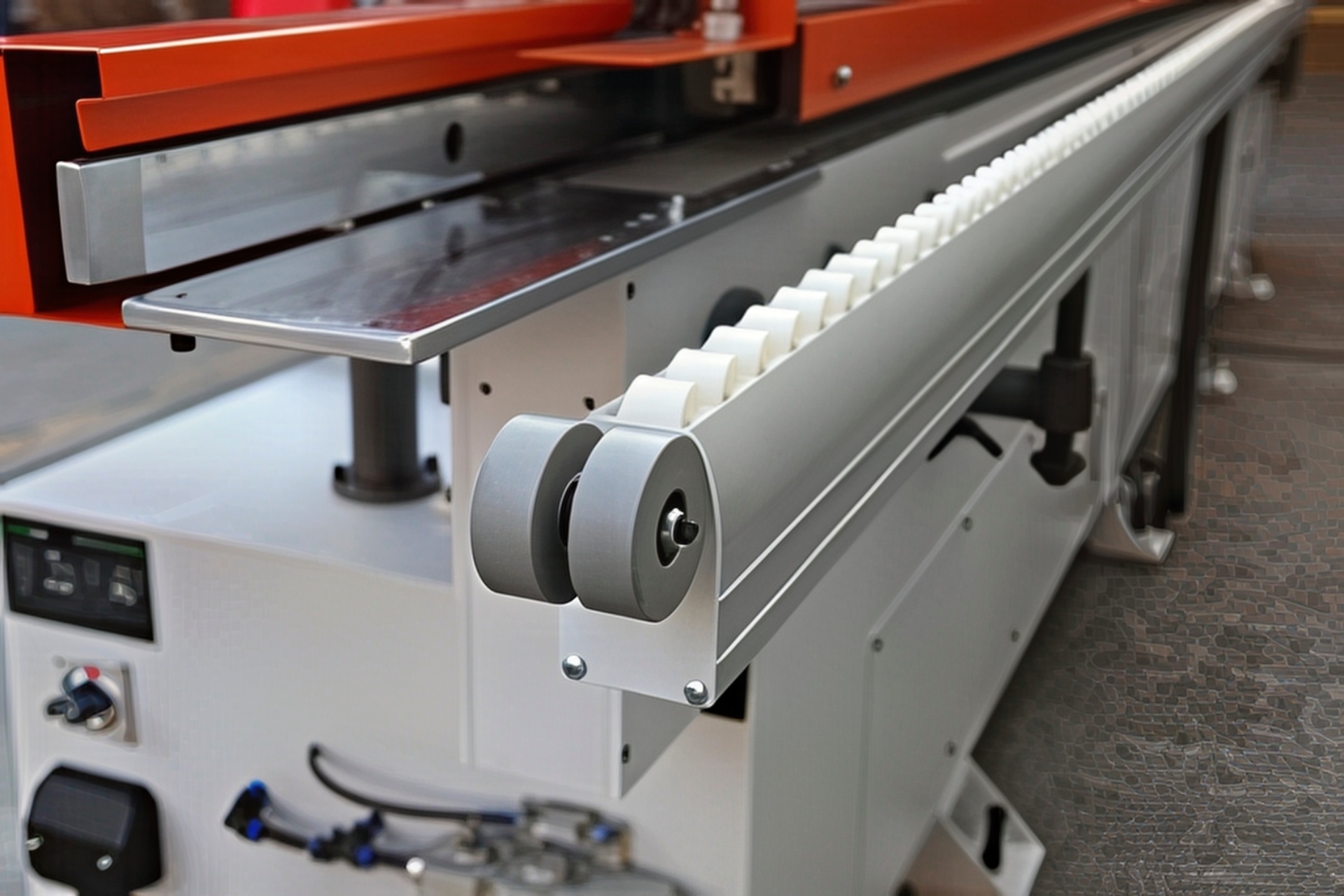

Выдвижной суппорт с прорезиненными роликами

Выдвижной суппорт с прорезиненными роликами обеспечивает параллельную поддержку заготовок по всей длине конвейера. Прорезиненные ролики предотвращают скольжение и повреждение поверхности, поддерживая панели шириной от 80 мм. Конструкция суппорта упрощает обработку больших объемов корпусной мебели, таких как крупные панели для шкафов.

Главные преимущества кромкооблицовочного станка

1. Высокая производительность – скорость подачи до 23 м/мин/мин подходит для крупносерийного производства корпусной мебели. Автоматизация процессов (прифуговка, обрезка, полировка) сокращает ручной труд.
2. Точность и качество – алмазные фрезы в узле прифуговки и двухэтапное снятие свесов обеспечивают чистую кромку без дефектов на заготовках толщиной 10–60 мм.
3. Удобство управления – сенсорный дисплей с Touch screen-интерфейсом позволяет быстро настраивать параметры, минимизируя время на переналадку.
4. Надежность – мощный двигатель подачи (2,2 кВт) и прорезиненный суппорт гарантируют стабильную обработку даже при интенсивной эксплуатации.
5. Экономичность – точная дозировка клея в клеевой ванной и системы очистки снижают расход материалов, уменьшая себестоимость мебели.
6. Универсальность – обработка кромок толщиной 0,4–3 мм (ПВХ, меламин) на заготовках разного размера делает станок подходящим для разнообразных мебельных изделий.

Станок сочетает скорость, точность и автоматизацию, делая его оптимальным для производства корпусной мебели любого масштаба.

Обслуживание и сервисная поддержка

Кромкооблицовочный станок HOLD HD 620 JS разработан для интенсивной эксплуатации в производстве корпусной мебели, обеспечивая надежность и долговечность. Все ключевые узлы, включая цепной транспортер с двигателем 2,2 кВт и алмазные фрезы, защищены от пыли и стружки, гарантируя стабильную работу при высоких нагрузках. Регулярное обслуживание сводится к смазке направляющих, очистке клеевой ваны и проверки узлов фрезеровки. Компания «Интервесп» предлагает полный комплект услуг: монтаж, пуско-наладку, обучение персонала и техническую подержку. Решение купить Кромкооблицовочный станок HOLD HD 620 JS в Интервесп обеспечивает доступ к оперативному сервису, включая поставку запасных частей и обновление программного обеспечения, что минимизирует простои и поддерживает высокую производительность.

Экономическая эффективность и рентабильность

Покупка Кромкооблицовочного станка HOLD HD 620 JS — это долгосрочная инвестиция в повышение эффективности производства корпусной мебели. Высокая точность обработки, обеспечиваемая алмазными фрезами и системой точной дозировки клея, сокращает время обработки мебельных щитов (толщиной 10–60 мм, минимальным размером 120x80 мм) и снижает затраты на ручной труд. Автоматизация, включая сенсорное управление и автоматические системы очистки, ускоряет производственный цикл. Станок легко адаптируется к серийным и индивидуальным заказам, обрабатывая кромки толщиной 0,4–3 мм. Цена станка окупается быстро благодаря сокращению брака, минимизации времени настройки и высокой скорости (до 23 м/мин), что повышает конкурентоспособность и рентабельность.

Безопасность эксплуатации

Кромкооблицовочный станок HOLD HD 620 JS оснащен современными системами безопасности для защиты оператора. Аварийные кнопки, защитные кожухи и системы контроля предотвращают риски во время работы. Сенсорная система управления автоматически останавливает станок при обнаружении ошибок позиционирования или нештатных ситуаций. Узлы подачи разделяющей и очистительной жидкости эффективно удаляют клей и пыль, поддерживая чистоту рабочей зоны. Выдвижной суппорт с прорезиненными роликами исключает смещение заготовок, снижая риск повреждения. Эти меры обеспечивают безопасные и комфортные условия труда, что особенно важно при интенсивной эксплуатации. Выбор в пользу покупки Кромкооблицовочного станка HOLD HD 620 JS делает его оптимальным решением для мебельного бизнеса.
