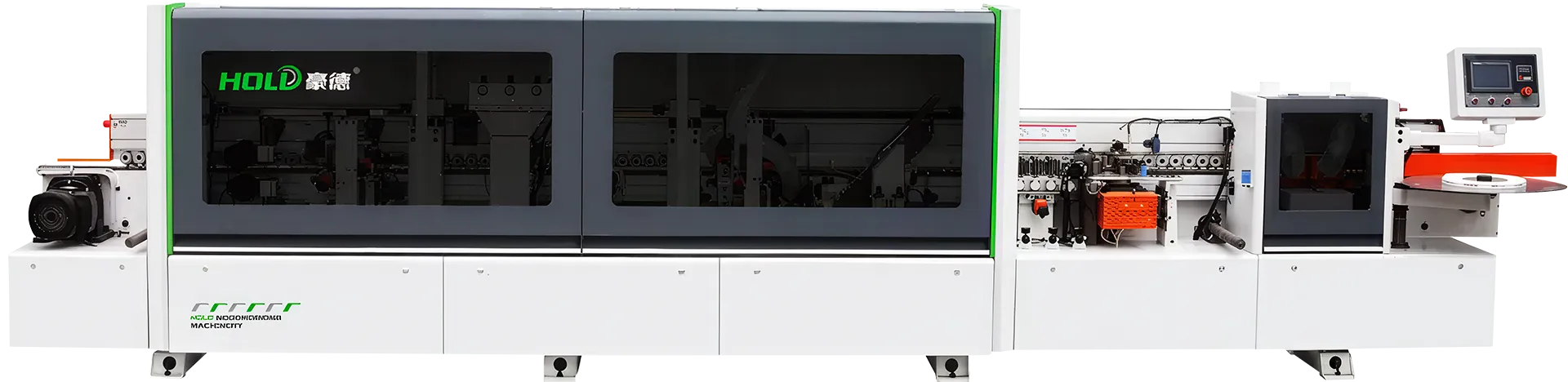

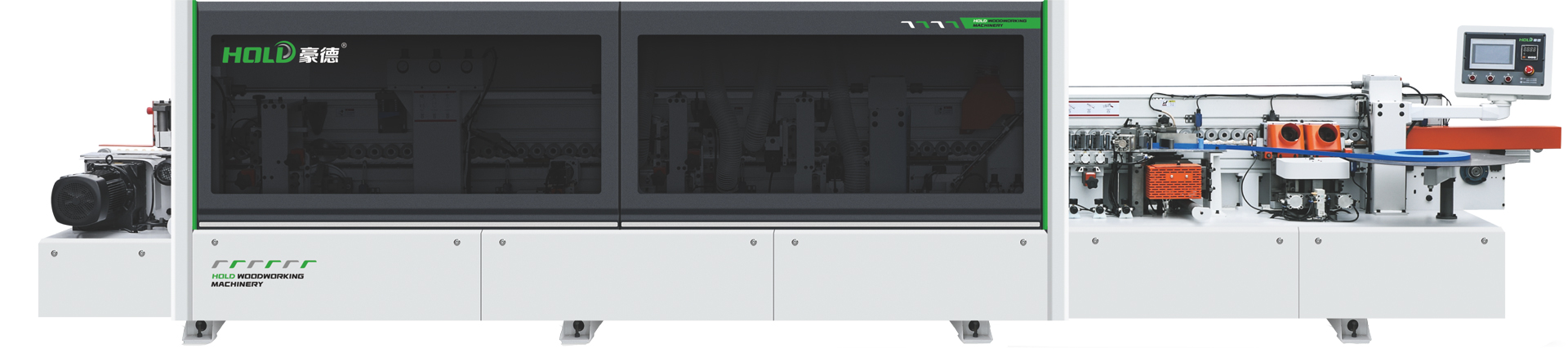

Кромкооблицовочный автоматический станок HOLD HD 626 JSC

Назначение и область применения

Кромкооблицовочный станок HOLD HD 626 JSC предназначен для высокоточного и высокоскоростного облицовывания узких прямолинейных кромок мебельных щитов и заготовок шириной от 45 мм при производстве корпусной мебели. Оснащены устройствами для подачи и прижима узких заготовок. Обработка раундером при кромлении длинной стороны. Станок выполняет автоматическое нанесение кромочного материала, предварительную обработку торцов, обрезку излишков, скругление углов и финишную полировку. Поддержка заготовок толщиной 9–60 мм делает его универсальным для предприятий начального уровня и крупносерийного производства. Интуитивная система управления, пневмоперенастройка и специализированные узлы обеспечивают высокое качество обработки узких панелей, таких как полки и фасады шкафов.

Технические характеристики станка

Детальное описание узлов станка

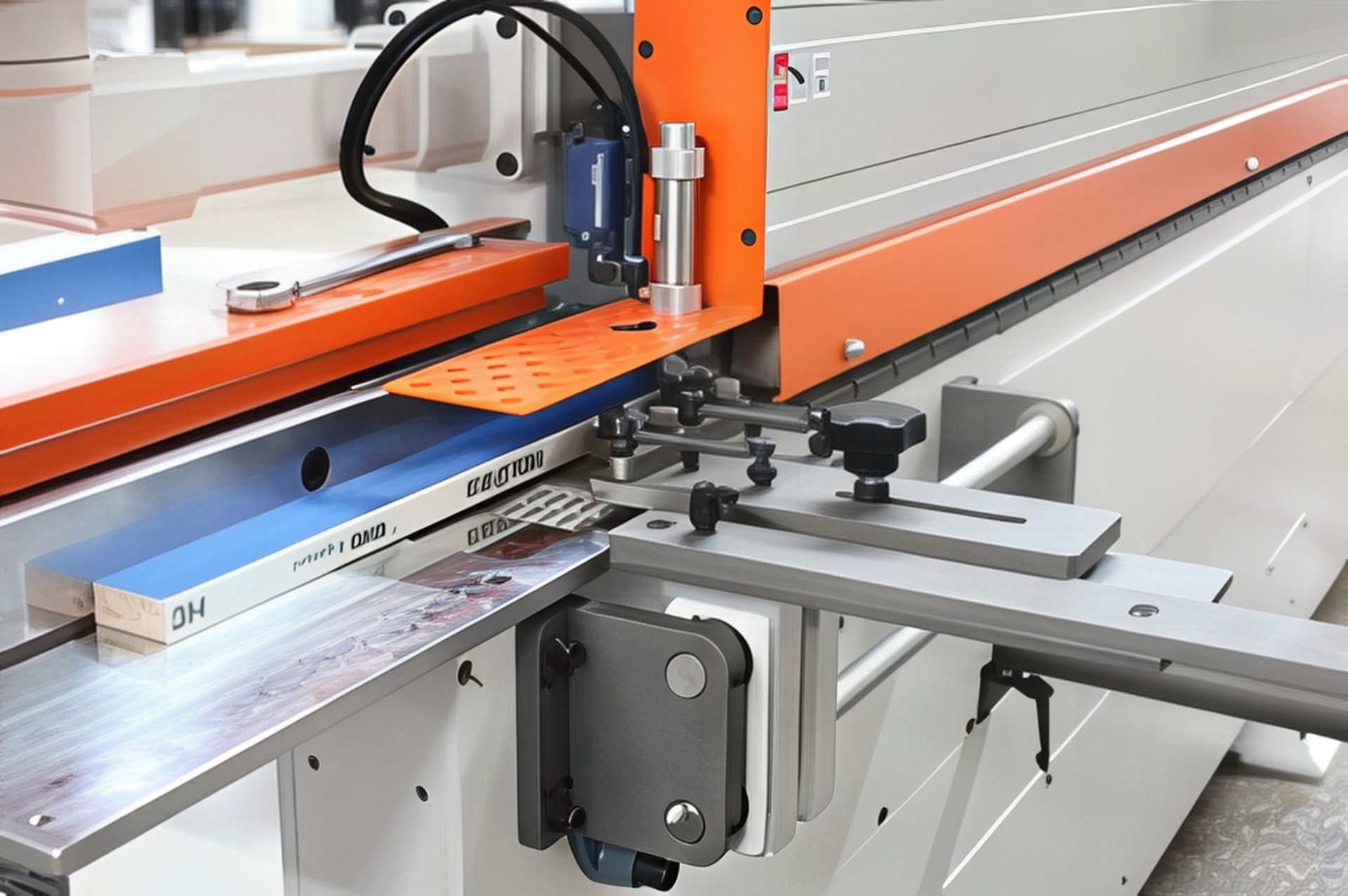

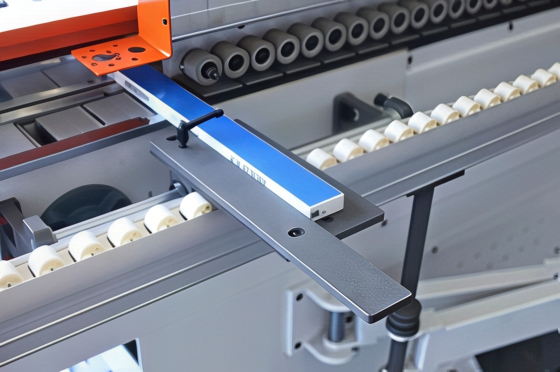

Вспомогательное устройство для подачи узких заготовок

Вспомогательное устройство для подачи узких заготовок обеспечивает точную подачу узких панелей. Конструкция гарантирует подачу под углом 90°, минимизируя смещение. Узел повышает безопасность и качество обработки узких деталей, что критично для серийного производства корпусной мебели.

Автоматическое устройство бокового прижима узких заготовок

Автоматическое устройство бокового прижима узких заготовок стабилизирует узкие панели во время обработки. Автоматический прижим предотвращает вибрации, обеспечивая равномерное нанесение кромки на детали минимальной ширины. Узел повышает точность кромкооблицовки для узких полок и фасадов.

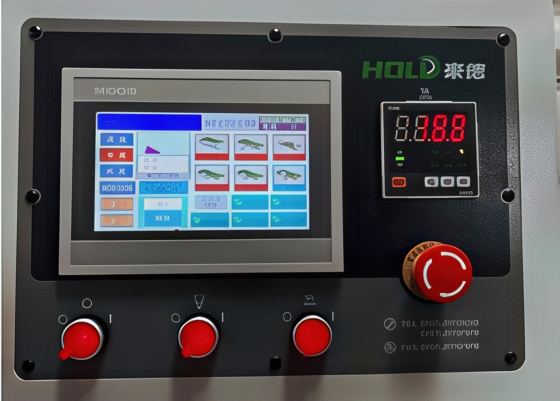

Система управления

Система управления обеспечивает простоту и точность настройки станка для обработки узких заготовок.

1. Оснащена сенсорным дисплеем с Touch screen-интерфейсом, упрощающим активацию узлов без специальных навыков.
2. Позволяет быстро настраивать параметры, включая скорость подачи (14–23 м/мин), повышая производительность.
3. Контролирует специализированные узлы для узких деталей, минимизируя ошибки оператора.

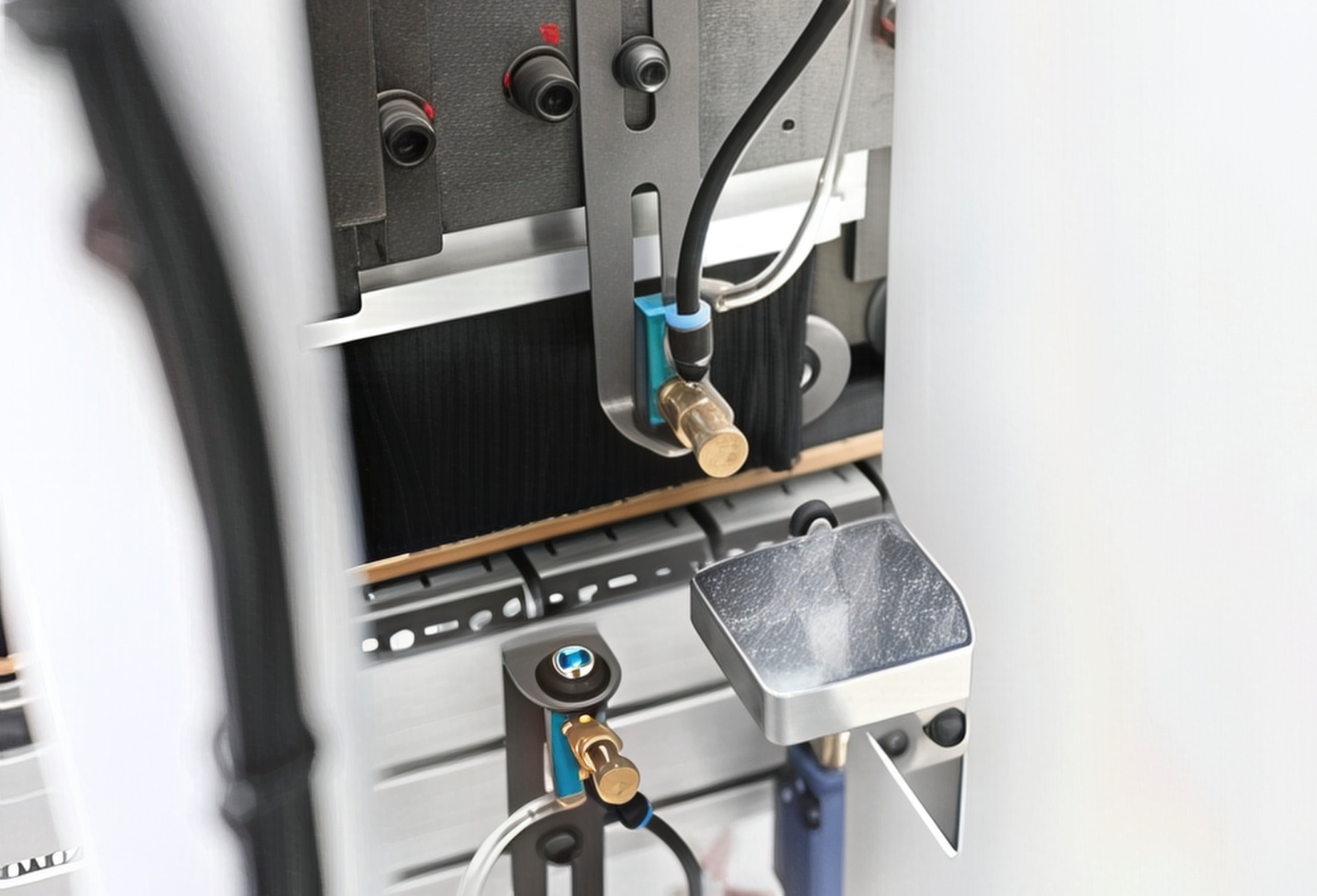

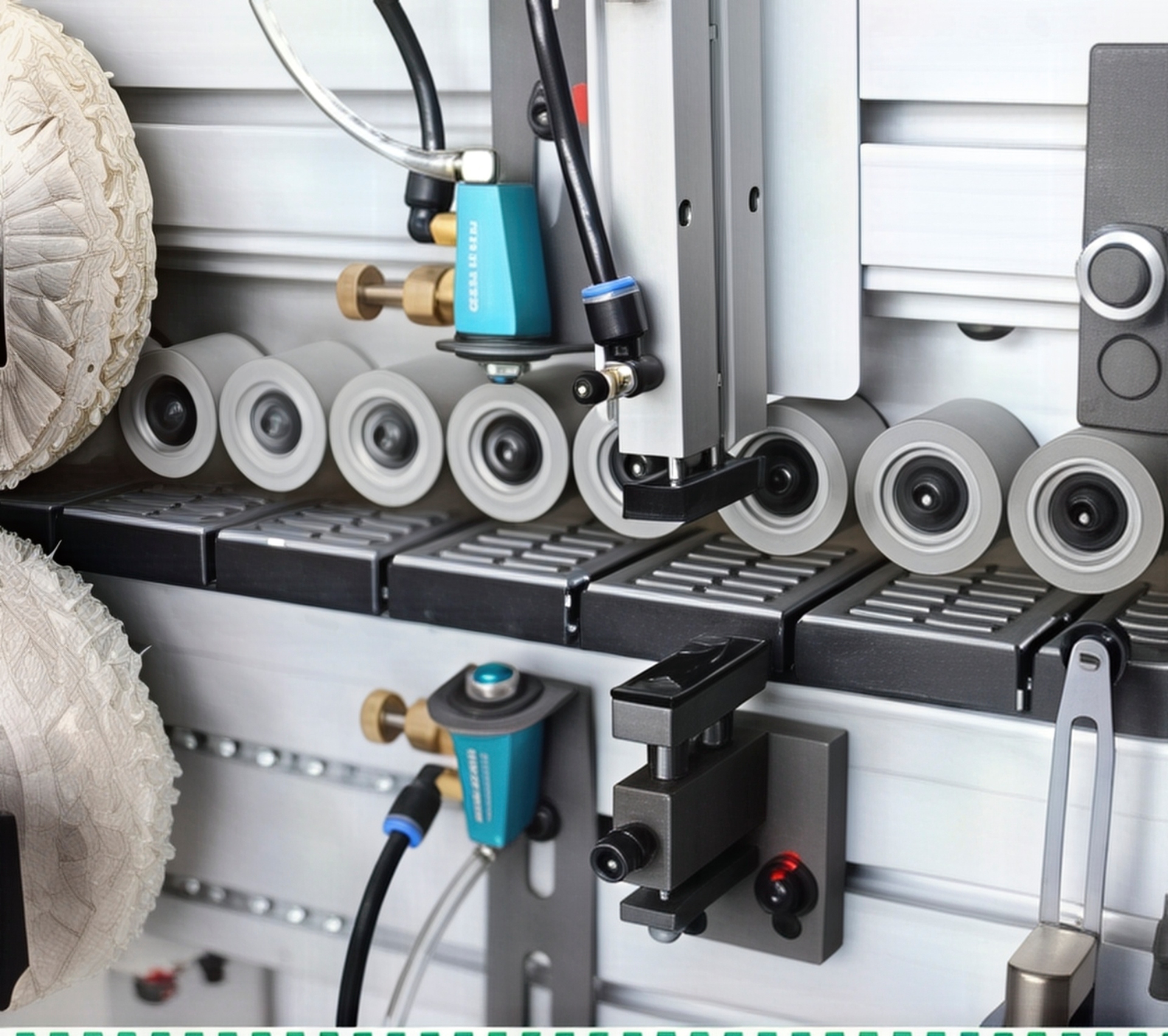

Узел подачи разделительной жидкости

Узел подачи разделительной жидкости предотвращает налипание клея на верхнюю и нижнюю поверхности заготовки. Автоматическая подача жидкости синхронизирована с движением узких панелей, минимизируя загрязнение. Узел повышает качество поверхности при использовании стандартных кромок.

Узел прифуговки

Узел прифуговки подготавливает торцы узких заготовок для идеального приклеивания кромки.

• Оснащен двумя высокочастотными двигателями и алмазными фрезами, адаптированными для узких панелей, удаляющими сколы и «ступеньку».
• Формирует ровную поверхность, обеспечивая прочное соединение кромки на панелях толщиной 9–60 мм.
• Повышает эстетику узких деталей корпусной мебели, таких как тонкие полки и фасады.

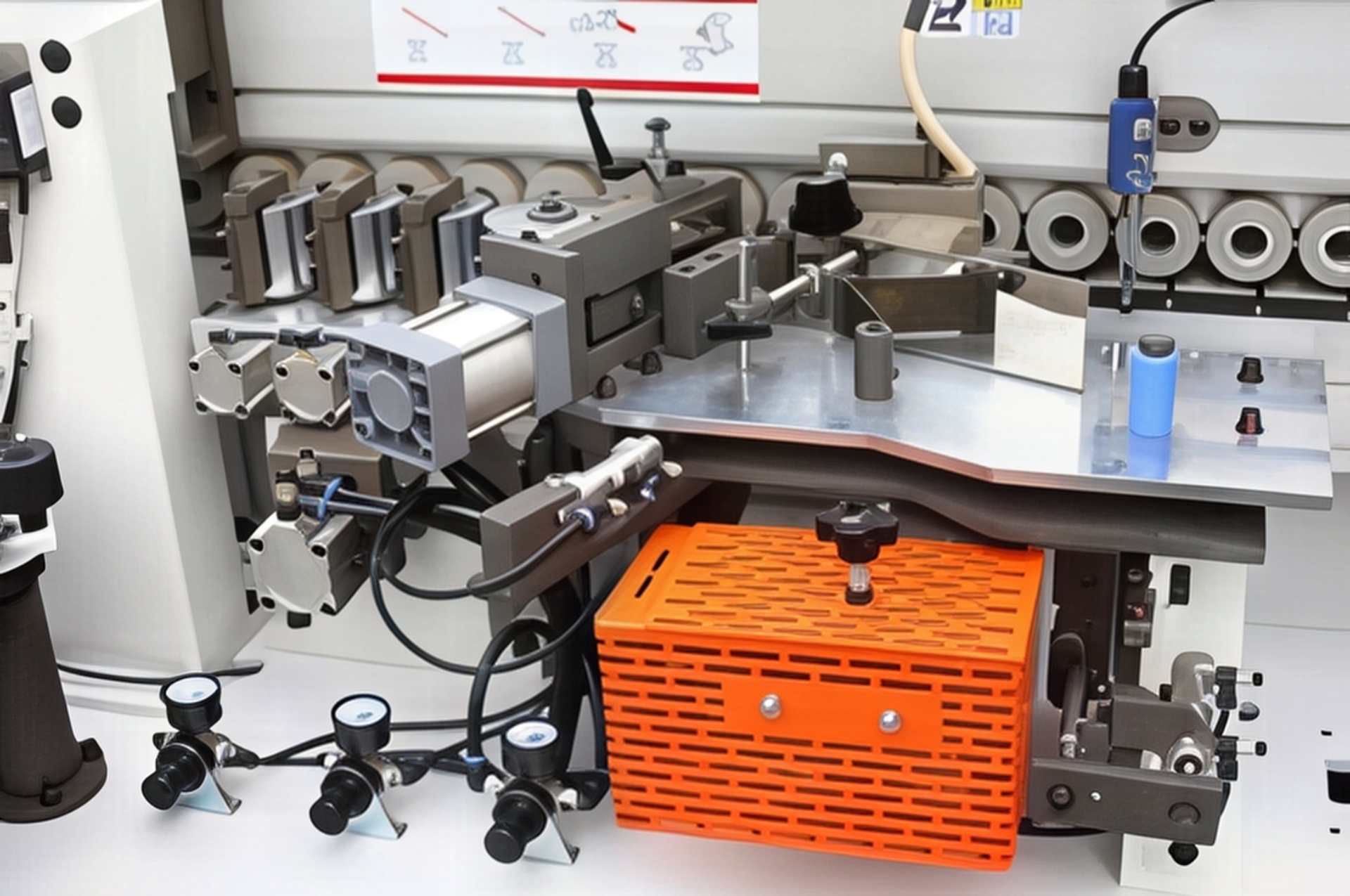

Клеевой узел

Клеевой узел обеспечивает равномерное нанесение клея для надежного приклеивания кромки.

1. Клеевой вал с регулируемой дозировкой и пневматическими шторками минимизирует расход клея для кромок 0,4–3 мм.
2. Антипригарное покрытие клеевой ванны упрощает очистку, поддерживая качество на скоростях до 23 м/мин.
3. Гарантирует долговечное соединение на узких панелях корпусной мебели.

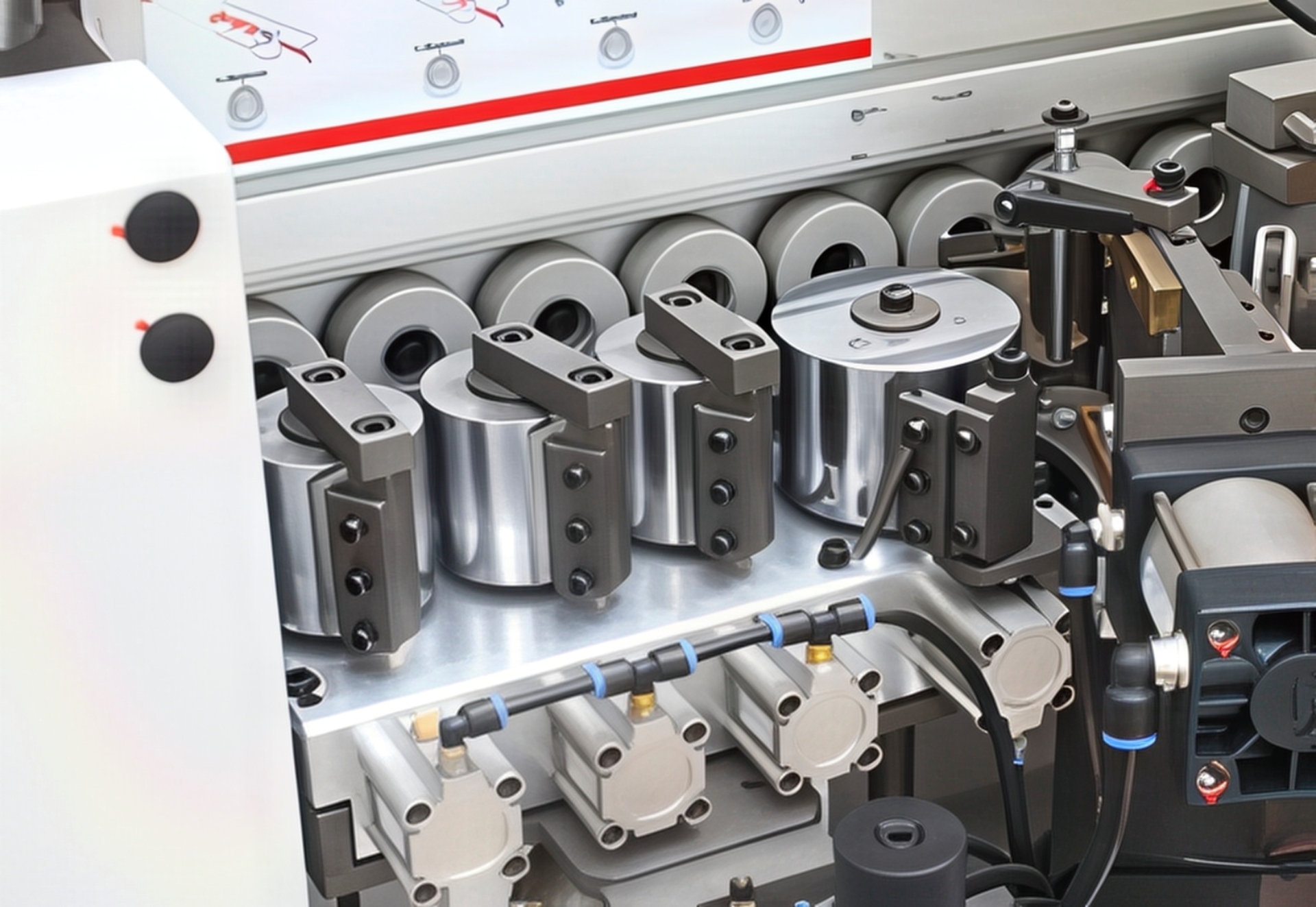

Пресс группа

Пресс группа гарантирует равномерное приклеивание кромки. Состоит из четырех роликов: один моторизированный, два конических и один цилиндрический. Пневматическая регулировка давления обеспечивает плотное прилегание кромочного материала. Скребки на роликах удаляют остатки клея, поддерживая чистоту обработки узких заготовок.

Вспомогательные опорные ролики

Вспомогательные опорные ролики стабилизируют узкие заготовки на конвейере. Ролики не повреждают поверхность панелей, обеспечивая стабильное положение и точную оклейку кромок. Узел повышает надежность обработки узких деталей корпусной мебели.

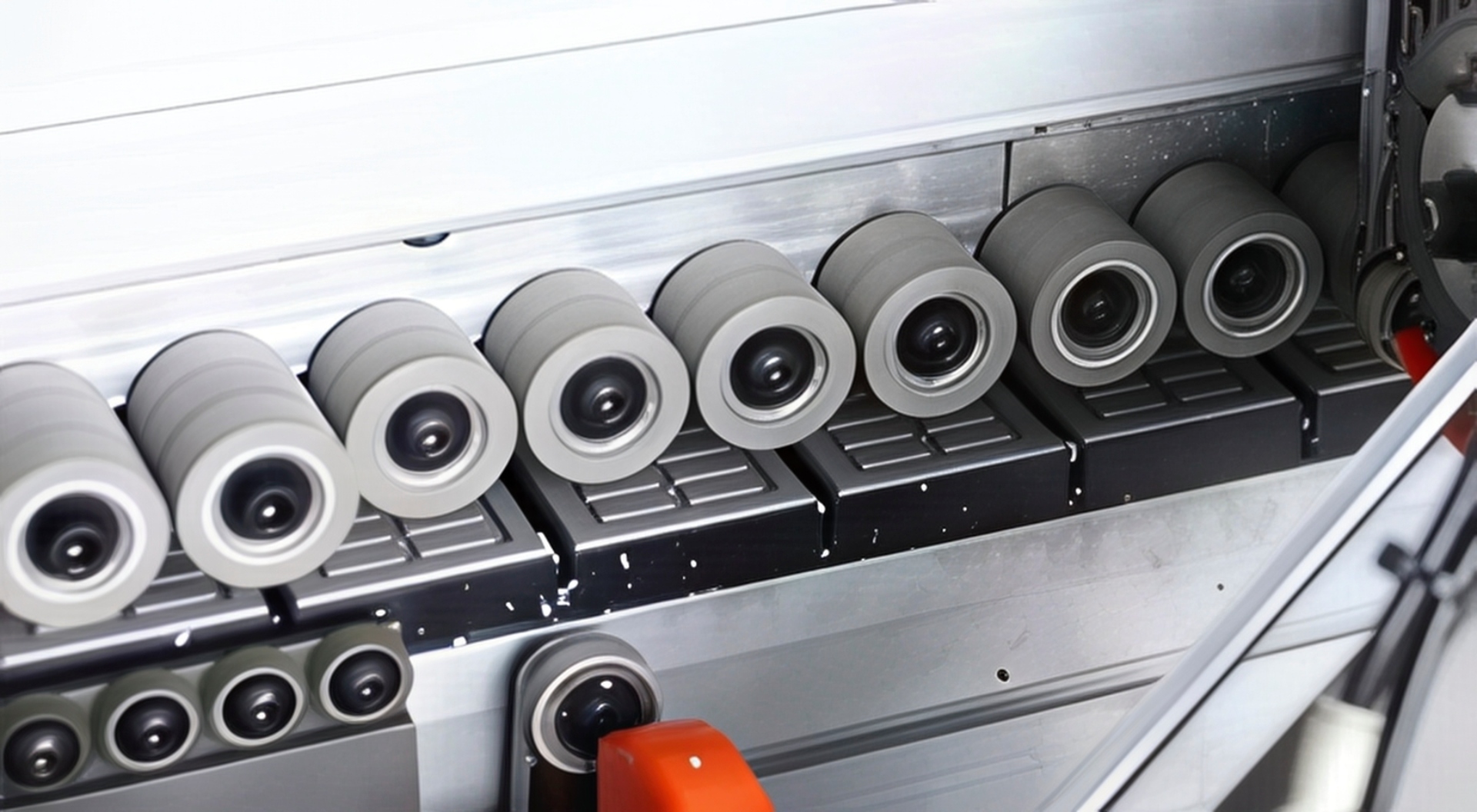

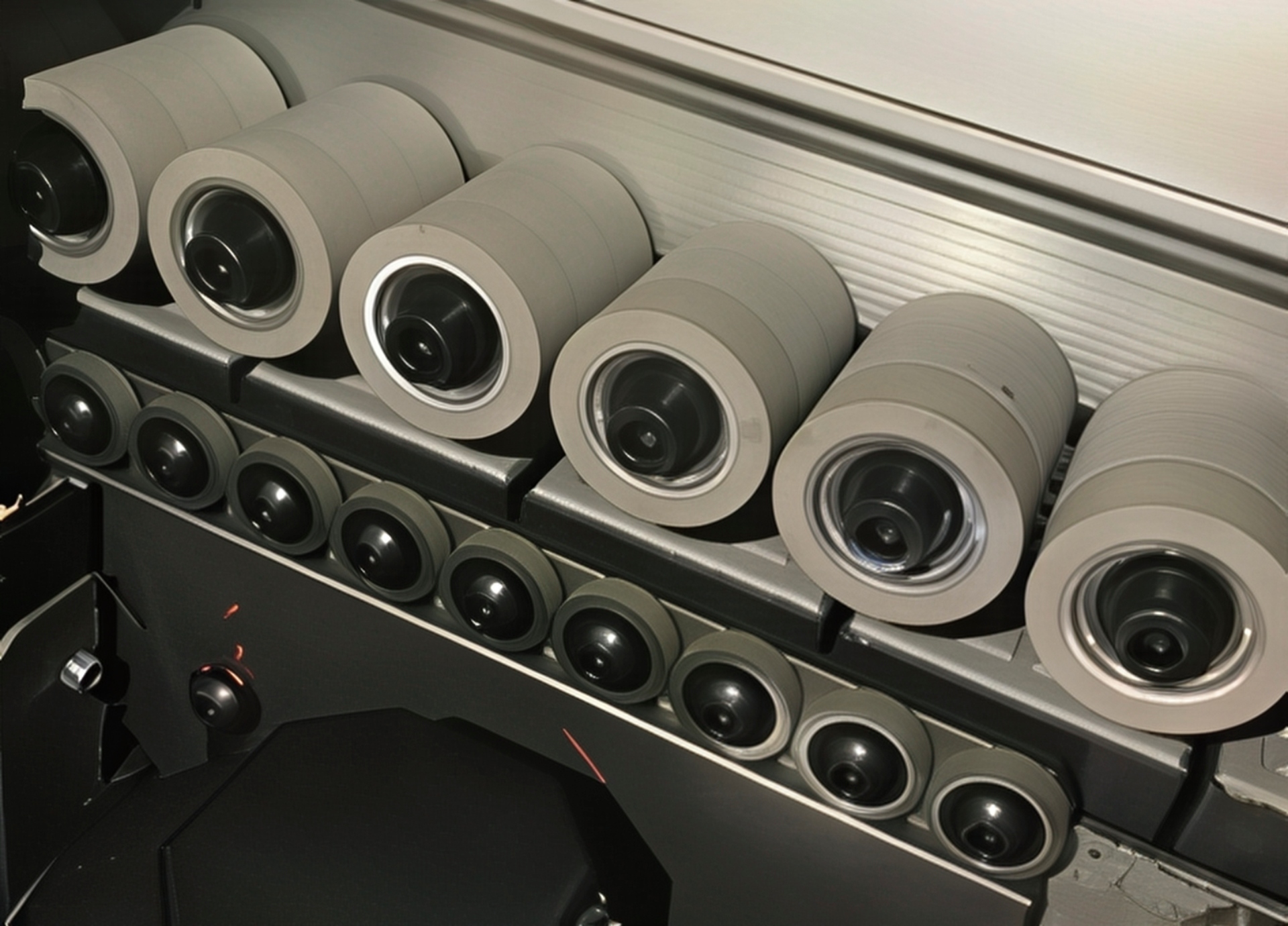

Малые прижимные ролики

Малые прижимные ролики диаметром 38 мм оказывают трехточечное давление на узкие заготовки. Конструкция обеспечивает плавную подачу панелей минимальной ширины, улучшая качество кромкооблицовки. Узел минимизирует вибрации для тонких мебельных деталей.

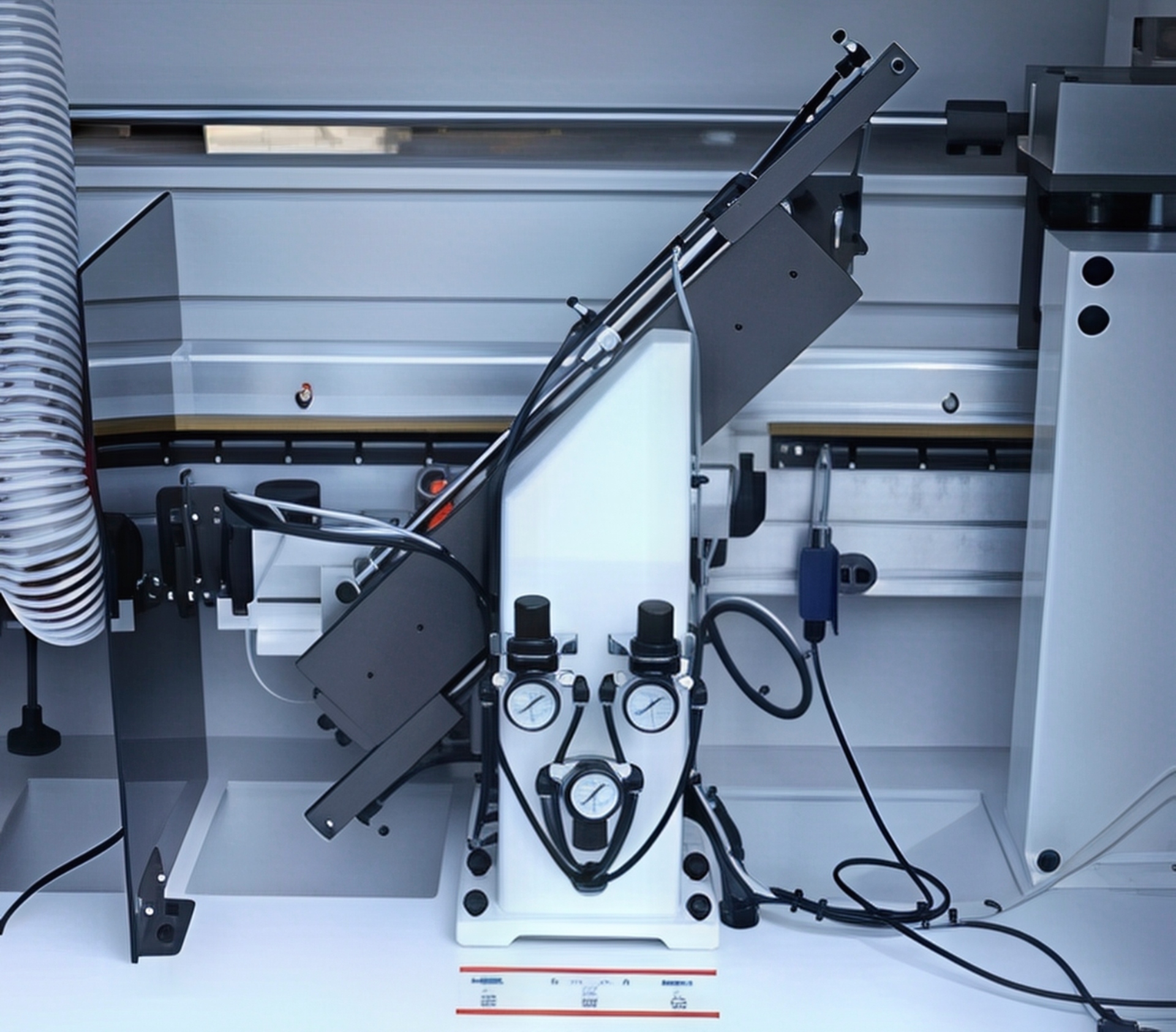

Узел торцевой обрезки

Узел торцевой обрезки оснащен двумя высокочастотными электродвигателями. Пильные узлы перемещаются по направляющим, обеспечивая чистый срез без сколов на скоростях до 23 м/мин. Узел адаптирован для стандартных кромок на узких панелях.

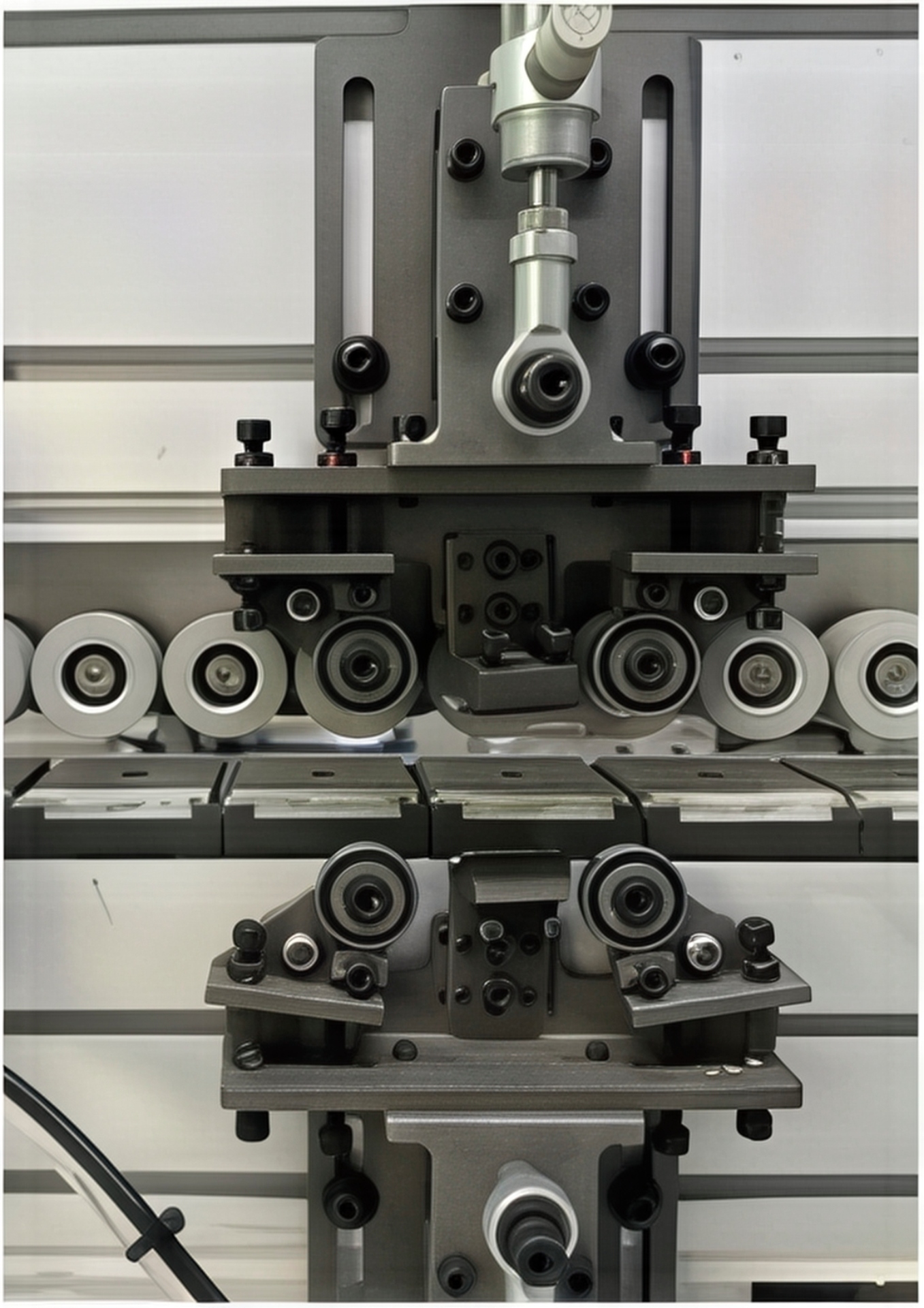

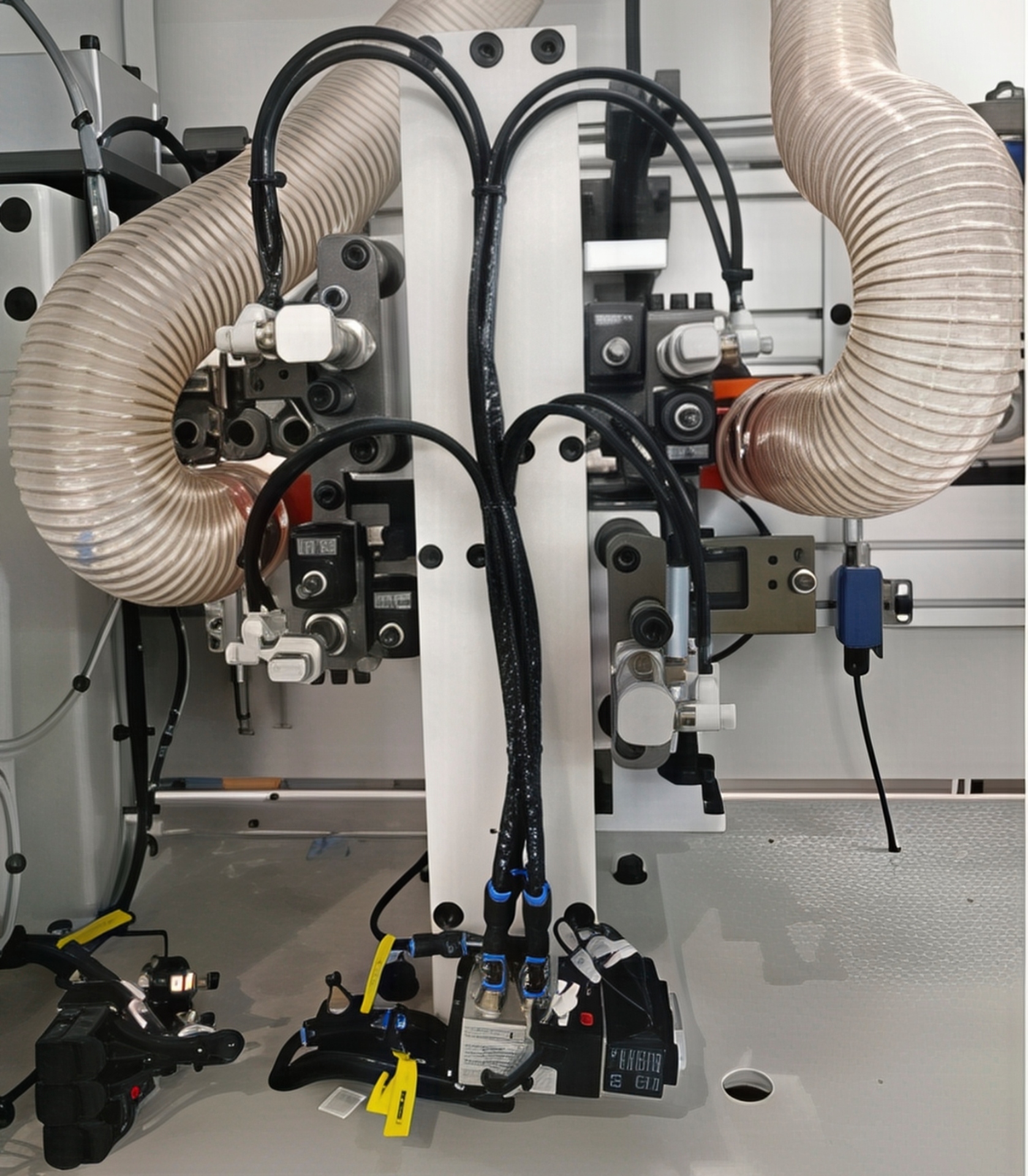

Фрезерный узел для снятия свесов кромки

Фрезерный узел для снятия свесов кромки включает черновой и чистовой подузлы. Черновой узел удаляет свесы, а чистовой с пневмоперенастройкой формирует радиусный профиль. Круглые копиры на плавающем узле предотвращают брак, обеспечивая гладкую кромку на панелях толщиной 9–60 мм.

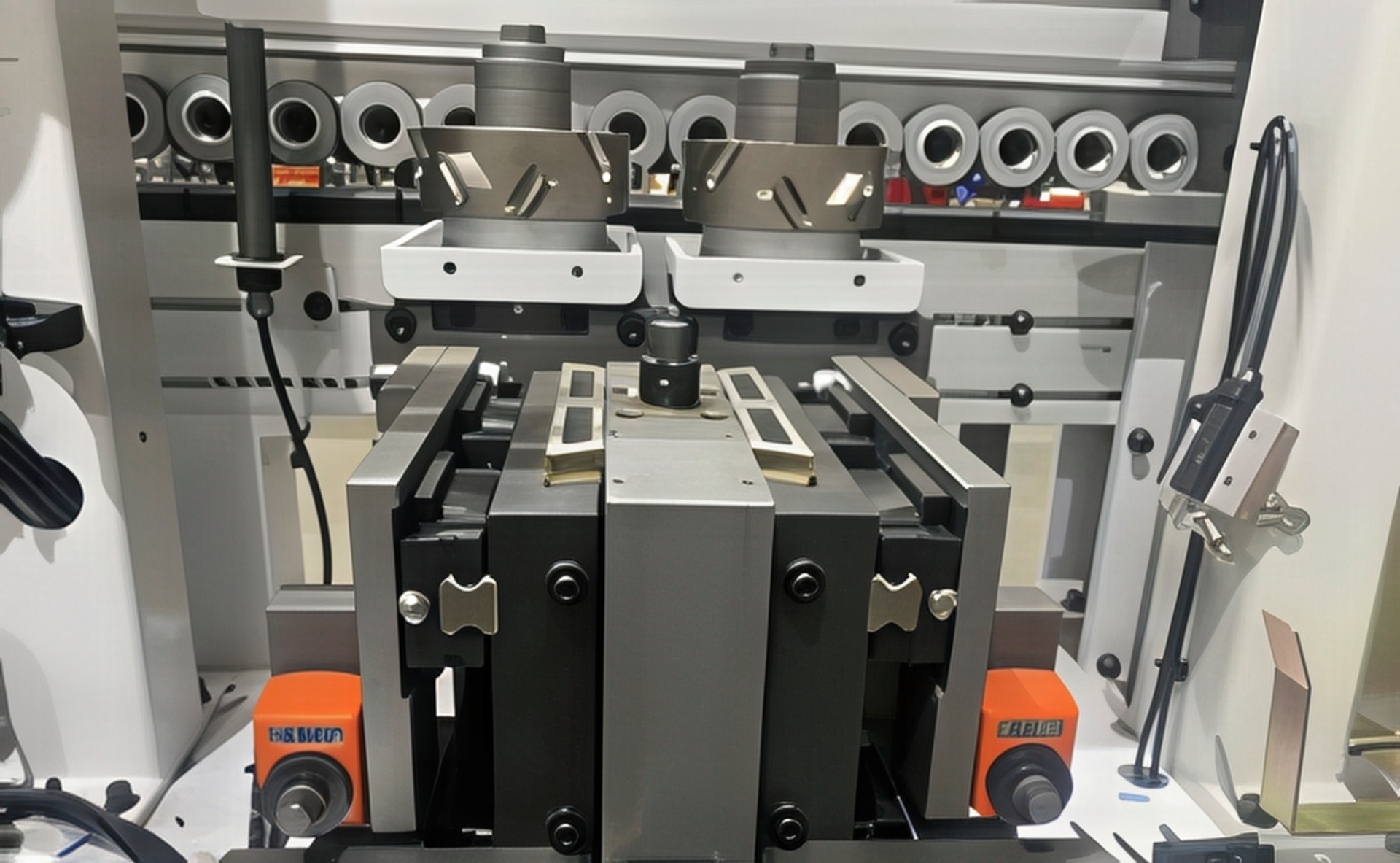

Узел скругления углов (ROUND)

Узел скругления углов (ROUND) автоматически скругляет углы пластиковых кромок 0,4–3 мм на длинной стороне узких заготовок без остановки. Узел повышает эстетику корпусной мебели, устраняя ручную доработку для серийного производства.

Узел кромочной цикли

Узел кромочной цикли с пневмоперенастройкой удаляет следы фрезерования, придавая кромке гладкость и радиусную форму. Узел обеспечивает финишную обработку кромочного материала, улучшая эстетику узких деталей корпусной мебели.

Узел клеевой цикли

Узел клеевой цикли удаляет излишки клея с поверхности узких заготовок. Копировальные ролики точно следуют контуру панели, а система обдува предотвращает накопление клея. Узел минимизирует ручную доработку, повышая качество мебели.

Узел подачи очистительной жидкости

Узел подачи очистительной жидкости удаляет загрязнения перед полировкой. Автоматическая подача жидкости синхронизирована с движением заготовки, предотвращая налипание стружки и клея. Узел обеспечивает чистую поверхность узких панелей.

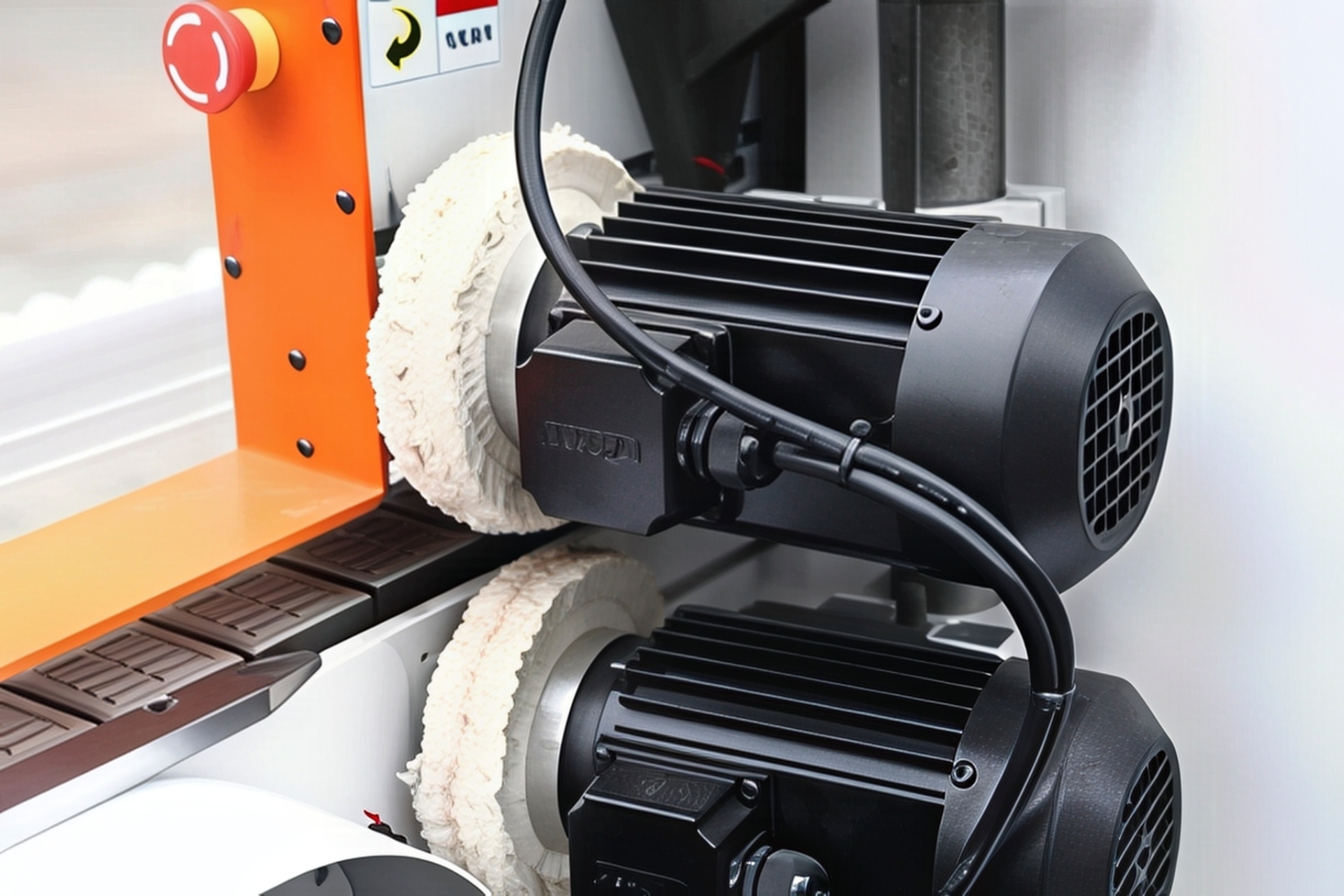

Узел полировки

Узел полировки завершает обработку, придавая кромке гладкость и блеск. Два двигателя с полировальными кругами удаляют остатки клея и микроцарапины, обеспечивая премиум-финиш для стандартных кромок.

Система подачи

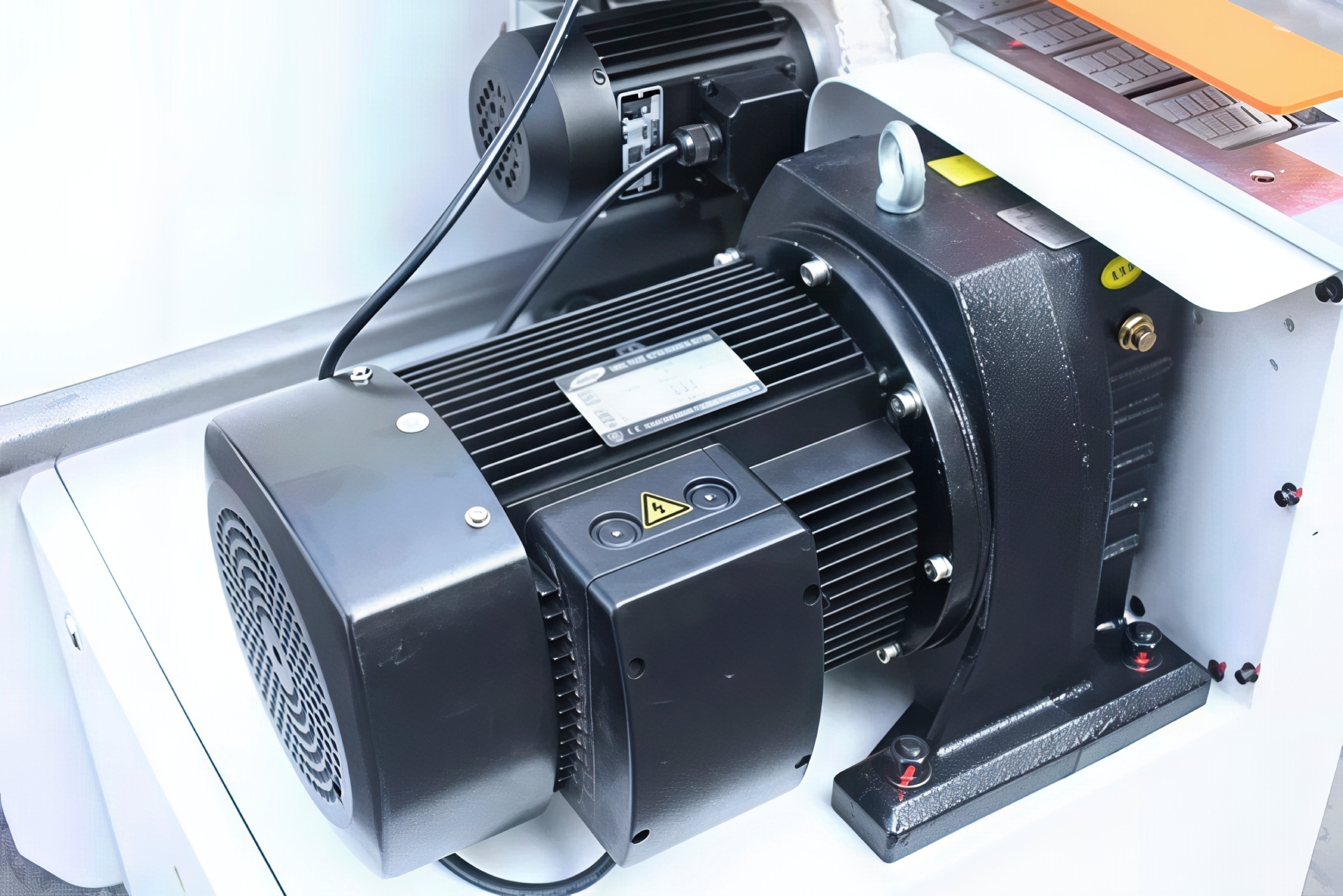

Система подачи оснащена цепным транспортером с редукционным двигателем мощностью 4 кВт. Обеспечивает стабильное перемещение узких заготовок на скоростях 14–23 м/мин, предотвращая смещение.

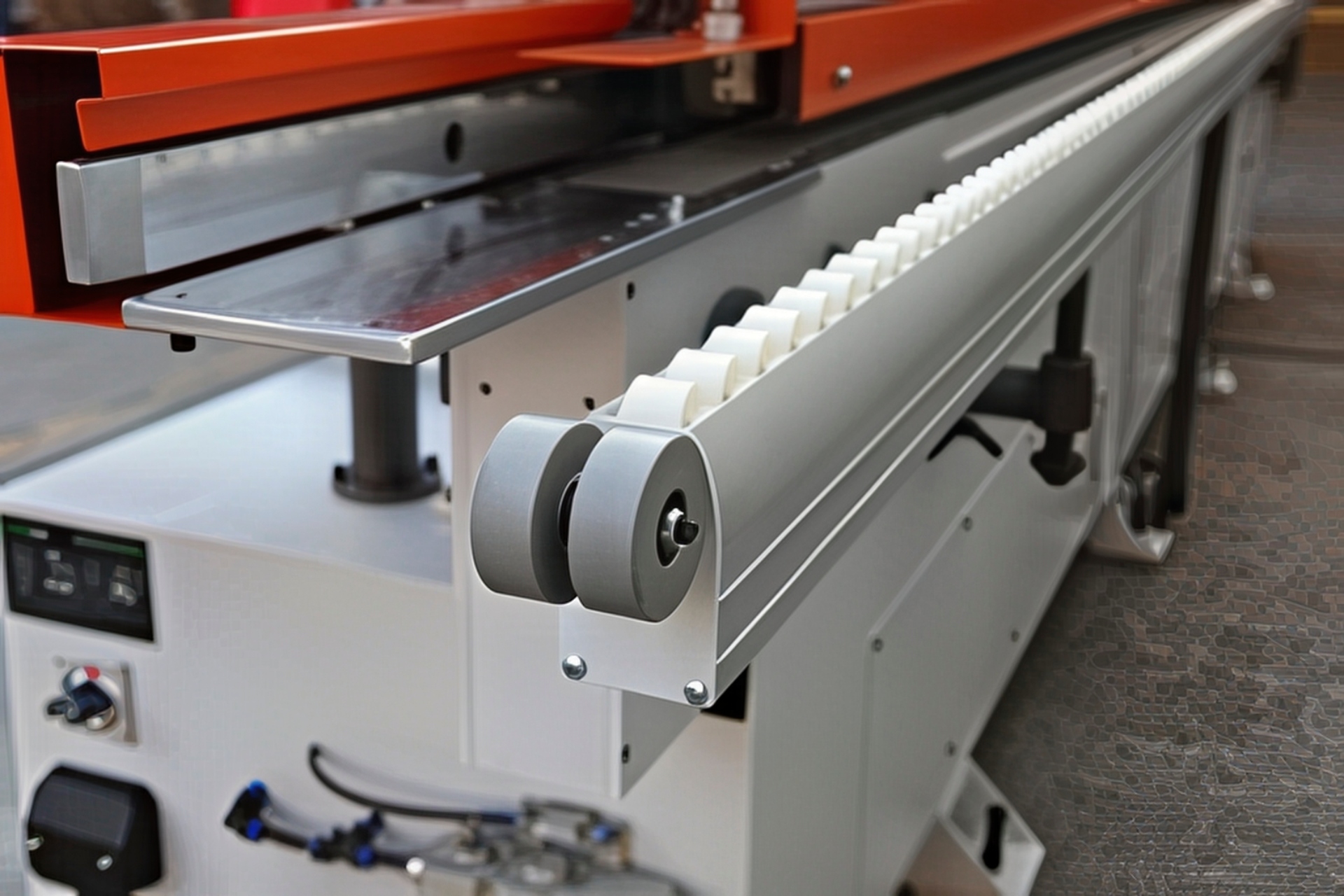

Выдвижной суппорт с прорезиненными роликами

Выдвижной суппорт с прорезиненными роликами обеспечивает поддержку узких заготовок по всей длине конвейера. Прорезиненные ролики предотвращают скольжение и повреждение поверхности панелей, упрощая обработку.

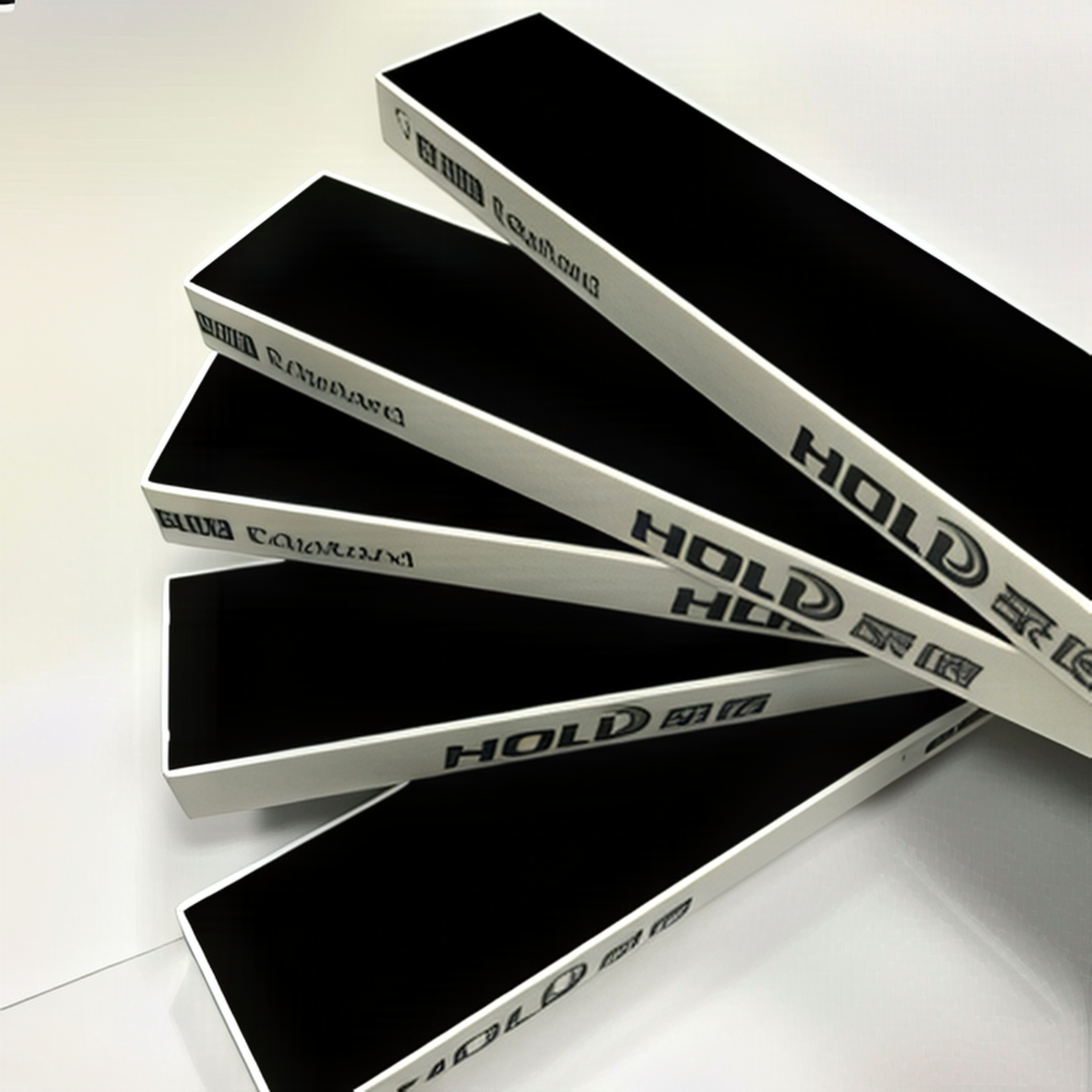

Специальное исполнение для узких заготовок

Специальное исполнение для узких заготовок позволяет обрабатывать панели толщиной от 9 мм и шириной от 45 мм. При использовании одной фрезы для предварительного фрезерования станок эффективно обрабатывает узкие заготовки, обеспечивая высокое качество кромкооблицовки для корпусной мебели.

Главные преимущества кромкооблицовочного станка HOLD HD 626 JSC

• Специализация на узких заготовках – устройства подачи и прижима обеспечивают точную обработку узких панелей для корпусной мебели.
• Высокая производительность – скорость до 23 м/мин и раундер для длинной стороны ускоряют серийное производство.
• Точность и эстетика – алмазные фрезы, пневмоперенастройка и скругление углов гарантируют безупречные кромки.
• Удобство управления – сенсорный Touch screen-дисплей упрощает настройку для узких деталей, минимизируя переналадку.
• Надежность – двигатель подачи 4 кВт и антипригарное покрытие клеевой ванны обеспечивают стабильную работу.
• Экономичность – точная дозировка клея и системы очистки снижают расход материалов, уменьшая себестоимость мебели.

Станок сочетает специализацию, точность и автоматизацию, делая его оптимальным для обработки узких заготовок в производстве корпусной мебели.

Обслуживание и сервисная поддержка

Кромкооблицовочный станок HOLD HD 626 JSC разработан для интенсивной эксплуатации в производстве корпусной мебели, обеспечивая надежность и долговечность. Ключевые узлы, включая транспортер с двигателем 4 кВт и алмазные фрезы, защищены от пыли и стружки. Обслуживание включает смазку направляющих, очистку клеевой ванны с антипригарным покрытием и проверку фрез. Компания «Интервесп» предлагает монтаж, пуско-наладку, обучение и поддержку. Решение купить Кромкооблицовочный станок HOLD HD 626 JSC в Интервесп обеспечивает оперативный сервис, поставку запчастей и обновление ПО, минимизируя простои.

Экономическая эффективность и рентабельность

Покупка Кромкооблицовочного станка HOLD HD 626 JSC — инвестиция в эффективность производства корпусной мебели. Точность обработки узких заготовок (толщиной 9–60 мм), обеспечиваемая алмазными фрезами, пневмоперенастройкой и раундером, сокращает время обработки и затраты на труд. Автоматизация, включая сенсорное управление и устройства для узких деталей, ускоряет цикл. Цена станка окупается благодаря сокращению брака, минимизации настройки и скорости до 23 м/мин, повышая конкурентоспособность.

Безопасность эксплуатации

Кромкооблицовочный станок HOLD HD 626 JSC оснащен системами безопасности. Аварийные кнопки, кожухи и контроль предотвращают риски. Сенсорная система останавливает станок при ошибках. Узлы подачи жидкостей удаляют клей и стружку, поддерживая чистоту. Пневматические шторки и прижимные устройства исключают повреждение панелей. Эти меры обеспечивают безопасные условия, делая покупку Кромкооблицовочного станка HOLD HD 626JSC оптимальным решением для мебельного бизнеса.
