Кромкооблицовочный автоматический станок HOLD HD 783 J

Назначение и область применения

Кромкооблицовочный станок HOLD HD 783 J — промышленный высокопроизводительный станок, предназначенный для точного и высокоскоростного облицовывания прямых и наклонных кромок мебельных щитов и заготовок при производстве корпусной мебели. Специальное решение для заготовок с наклонным профилем. Станок 2 в 1 — обрабатывает прямые и обычные профили. Станок выполняет автоматическое нанесение кромочного материала, предварительную обработку торцов, обрезку излишков, скругление углов и финишную полировку. Поддержка заготовок толщиной 10–60 мм для прямых кромок и 15–25 мм для наклонных, с кромками толщиной 0,4–3 мм и 0,6–1,0 мм соответственно, делает его универсальным для предприятий начального уровня и крупносерийного производства. Интеллектуальная система управления и специализированные узлы для наклонных профилей обеспечивают высокое качество обработки сложных мебельных элементов, таких как столешницы и фасады.

Технические характеристики станка

Детальное описание узлов станка

Система управления

Система управления обеспечивает точную настройку и мониторинг работы станка для прямых и наклонных кромок.

• Оснащена интеллектуальным интерфейсом с отображением кодов неисправностей, автоматическим подсчетом кромки и мониторингом инвертора.
• Позволяет быстро настраивать параметры обработки, включая скорость подачи (до 23 м/мин для прямых кромок), минимизируя время переналадки.
• Включает руководство по эксплуатации на дисплее, упрощая управление для операторов без специальных навыков.

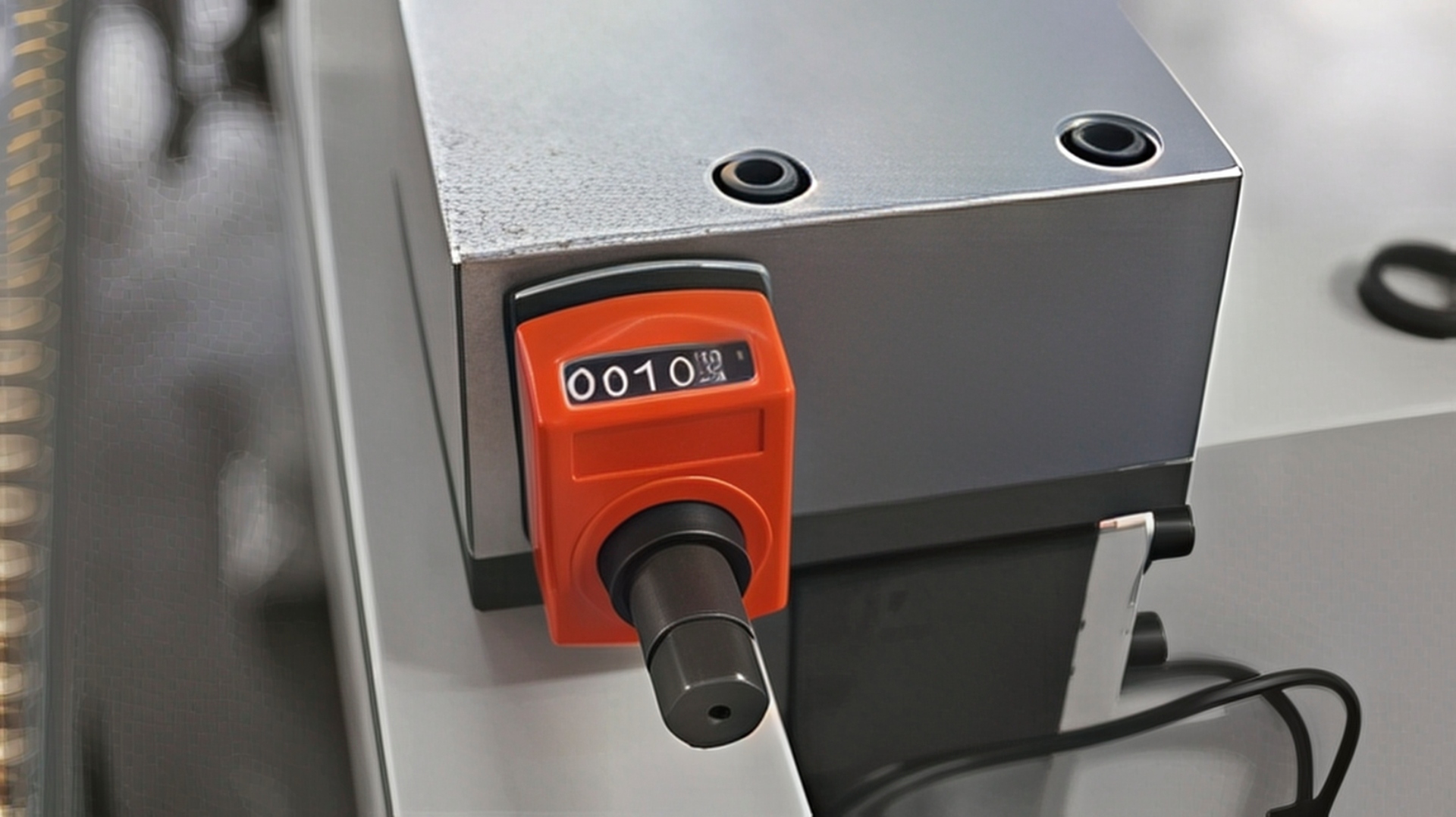

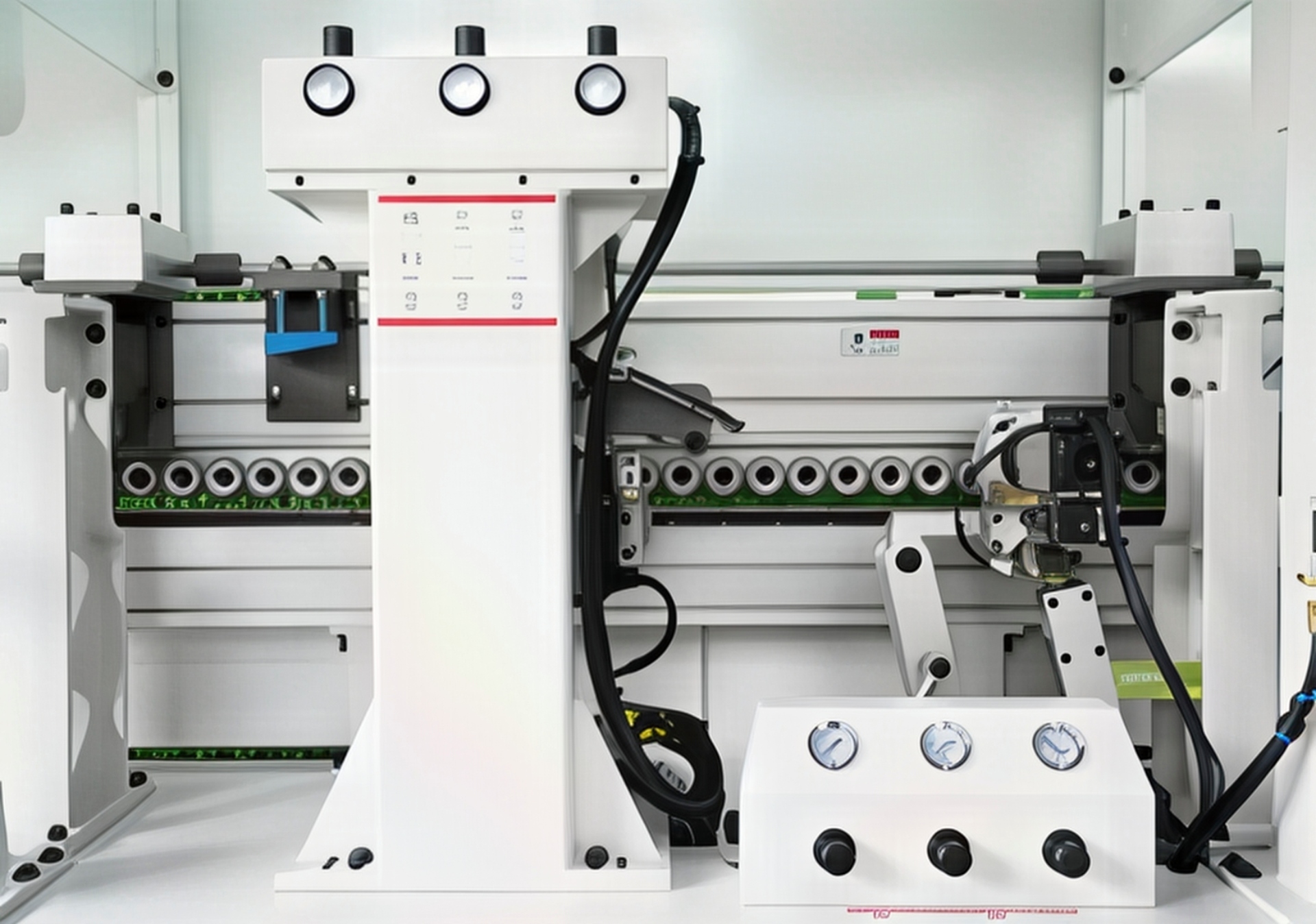

Моторизованный подъем и опускание прижимной балки

Моторизованный подъем и опускание прижимной балки обеспечивает автоматическую регулировку высоты для заготовок толщиной 10–60 мм (прямые кромки) и 15–25 мм (наклонные). Узел адаптируется к различным профилям, гарантируя стабильное давление и точность обработки сложных мебельных деталей.

Узел подачи разделительной жидкости

Узел подачи разделительной жидкости предотвращает налипание клея на верхнюю и нижнюю поверхности заготовки. Автоматическая подача жидкости синхронизирована с движением панелей (минимальный размер 200x120 мм), минимизируя загрязнение. Узел повышает качество финишной поверхности для прямых и наклонных кромок.

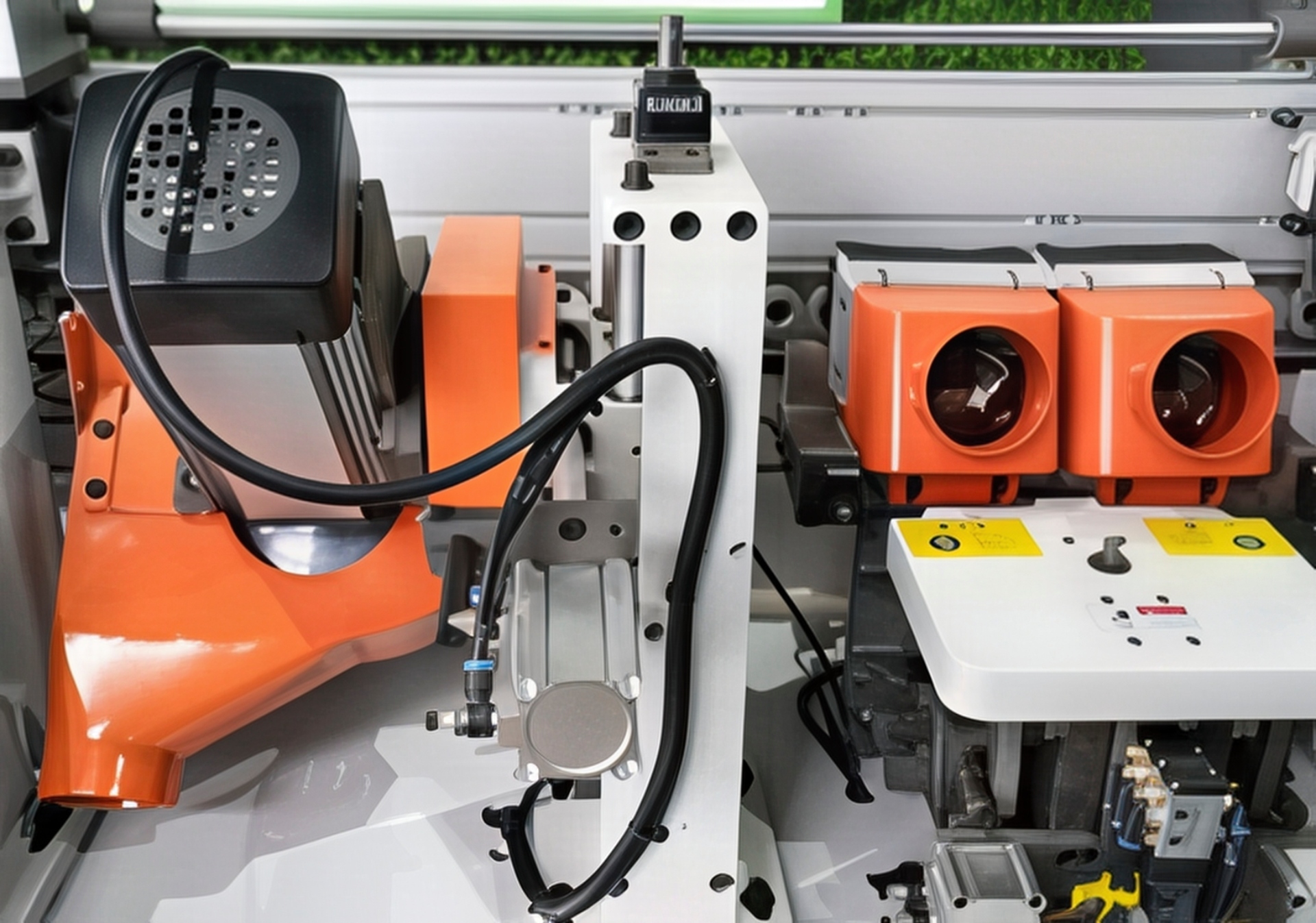

Прифуговочный агрегат для прямых кромок + Профилирующий узел для наклонной кромки

Прифуговочный агрегат для прямых кромок + профилирующий узел для наклонной кромки подготавливает торцы заготовок для идеального нанесения кромки.

• Двигатель мощностью 5,5 кВт формирует ровную или скошенную поверхность, удаляя сколы и неровности на панелях толщиной до 60 мм.
• Адаптирован для наклонных профилей с вертикальным участком 5 или 8 мм, обеспечивая точное соответствие геометрии заготовки.
• Повышает эстетику корпусной мебели, минимизируя дефекты на видимых кромках столешниц и фасадов.

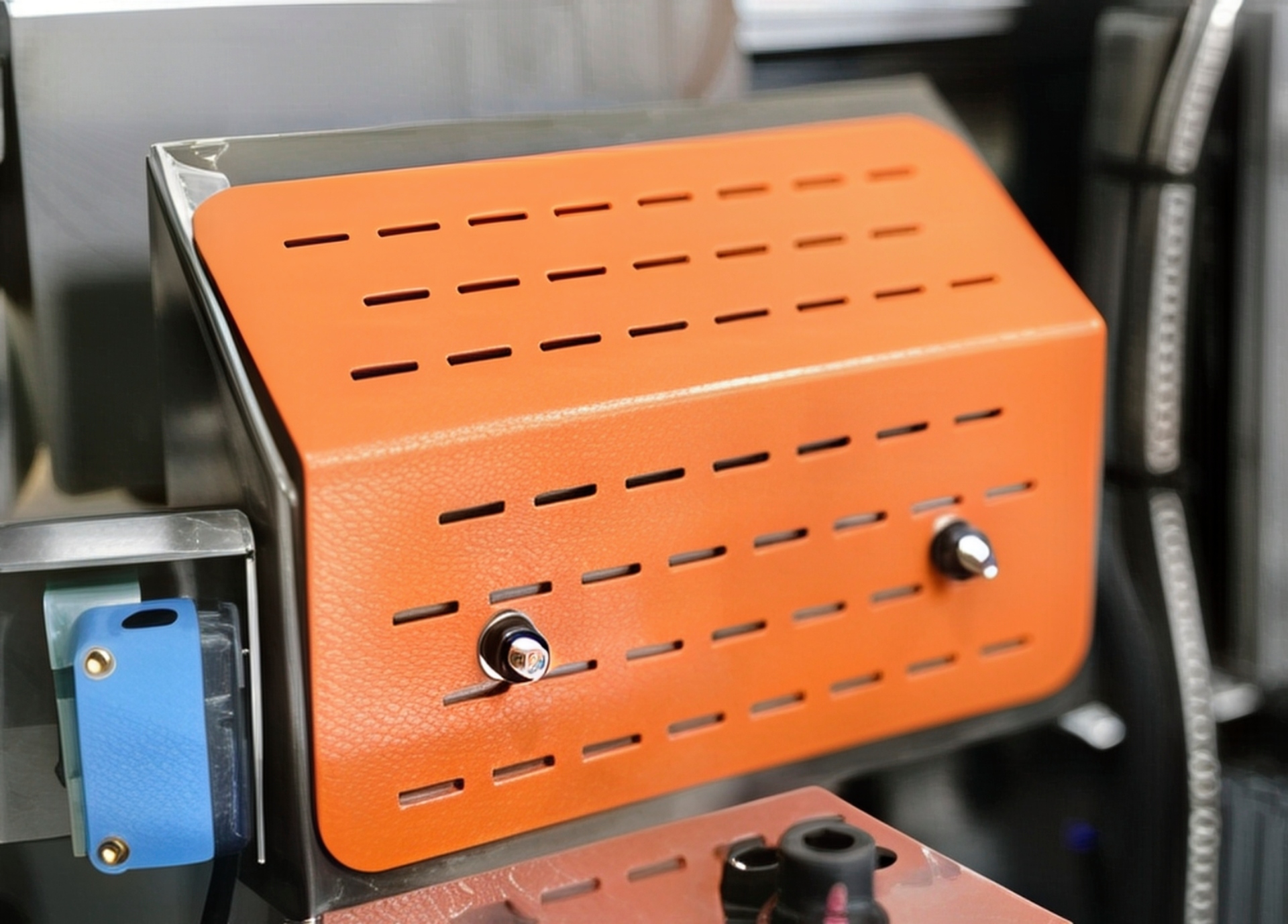

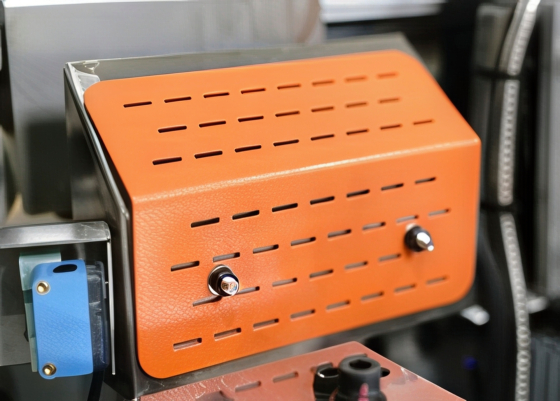

Инфракрасная лампа

Инфракрасная лампа подогревает поверхность заготовки перед нанесением клея, улучшая адгезию. Нагрев обеспечивает равномерное растекание клея, минимизируя швы на прямых и наклонных кромках. Узел эффективен при низких температурах, сохраняя качество материала на скоростях до 23 м/мин.

Пазовальный узел для кромки

Пазовальный узел для кромки создает тонкий паз в кромочном материале для его нанесения на вертикальные и наклонные поверхности. Фен с горячим воздухом размягчает кромку, упрощая сгибание и обеспечивая плотное прилегание на заготовках с наклонным профилем (толщина кромки 0,6–1,0 мм).

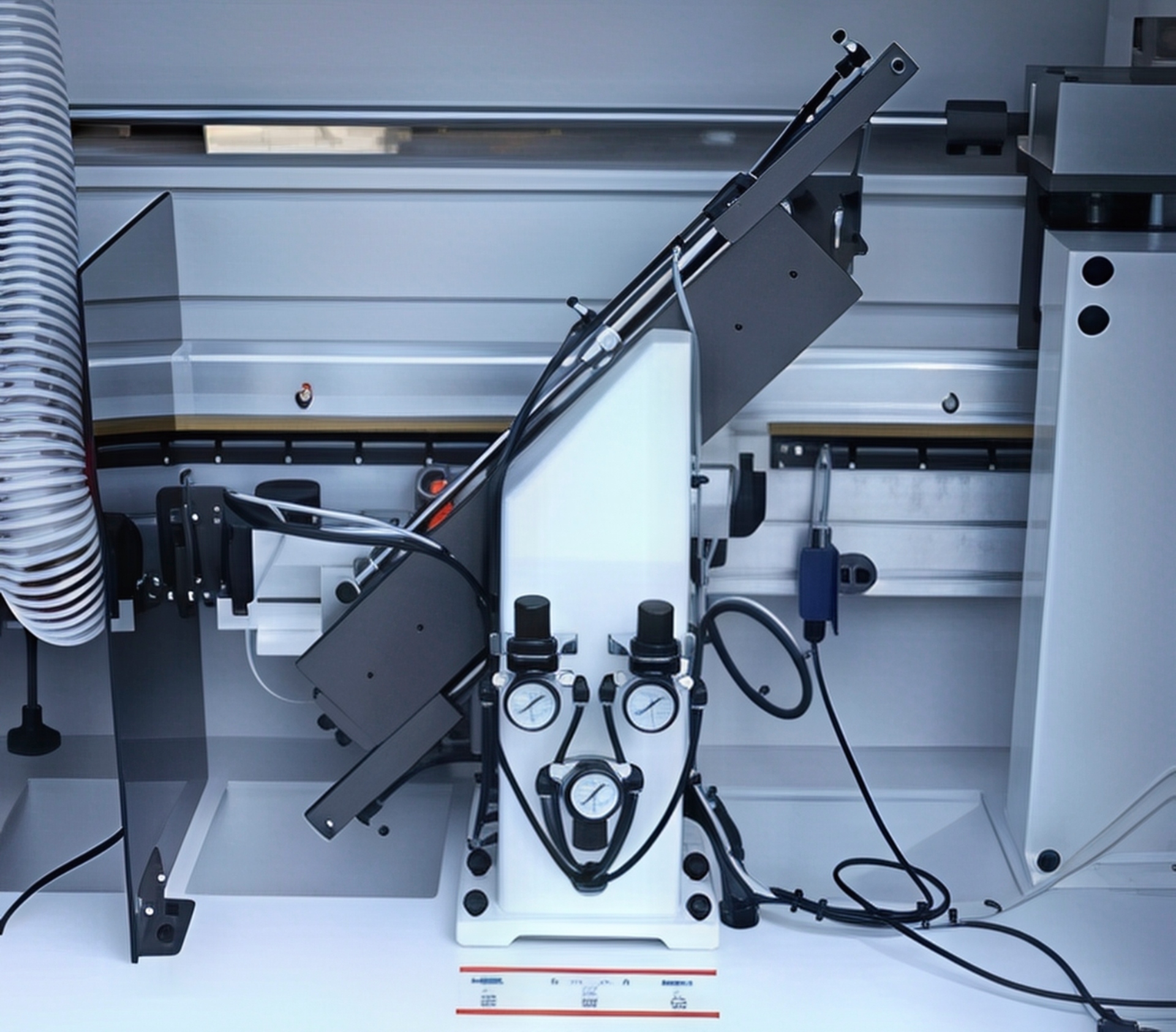

Клеевой узел

Клеевой узел обеспечивает надежное нанесение клея для прямых и наклонных кромок.

• Нижняя клеевая ванна для наклонных поверхностей и верхняя для вертикальных обеспечивают точное нанесение клея на кромки 0,4–3 мм и 0,6–1,0 мм.
• Двойная система клеевых ванн адаптируется к различным профилям, минимизируя расход клея и поддерживая качество на скоростях до 23 м/мин.
• Гарантирует долговечное соединение на сложных элементах корпусной мебели, таких как наклонные фасады.

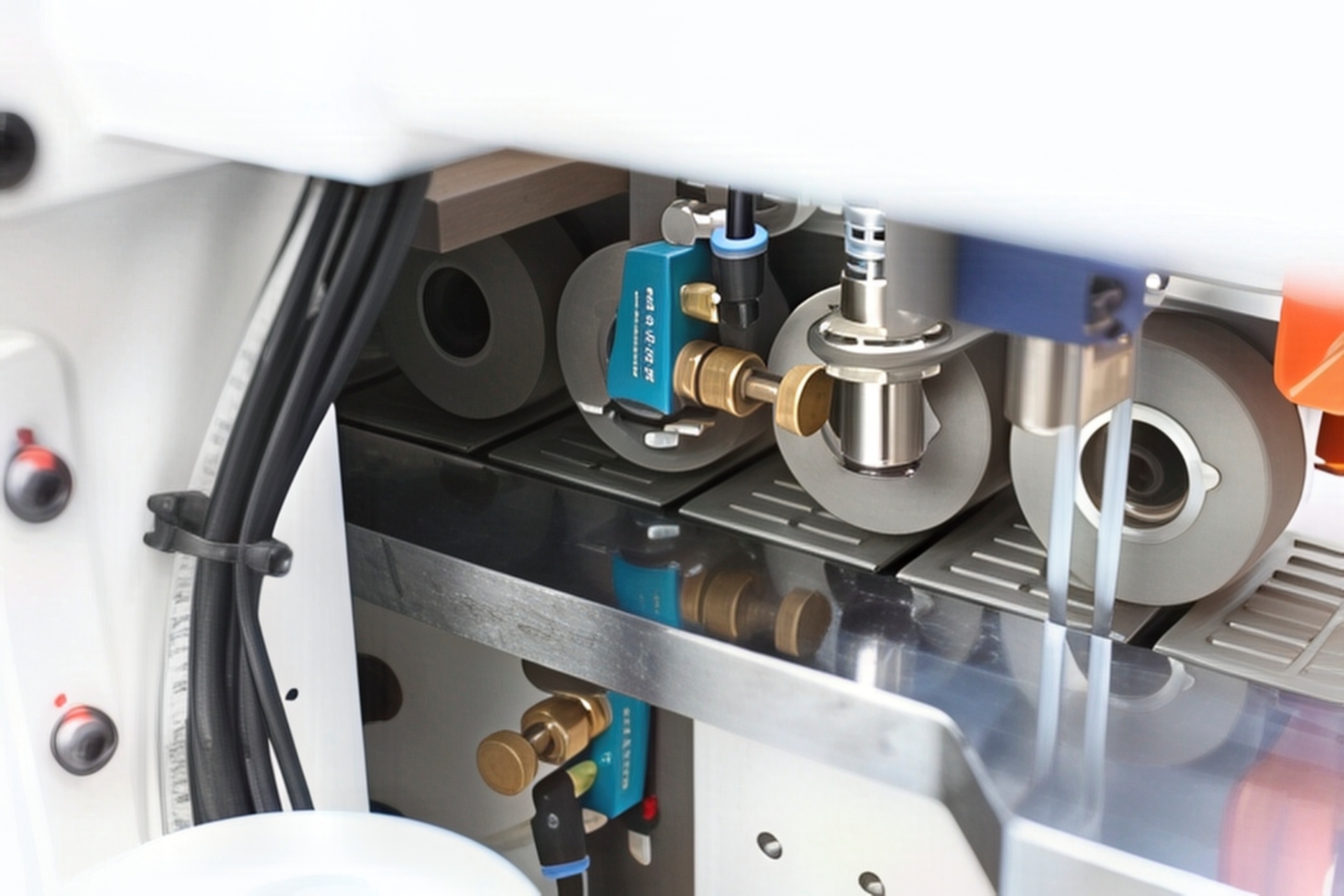

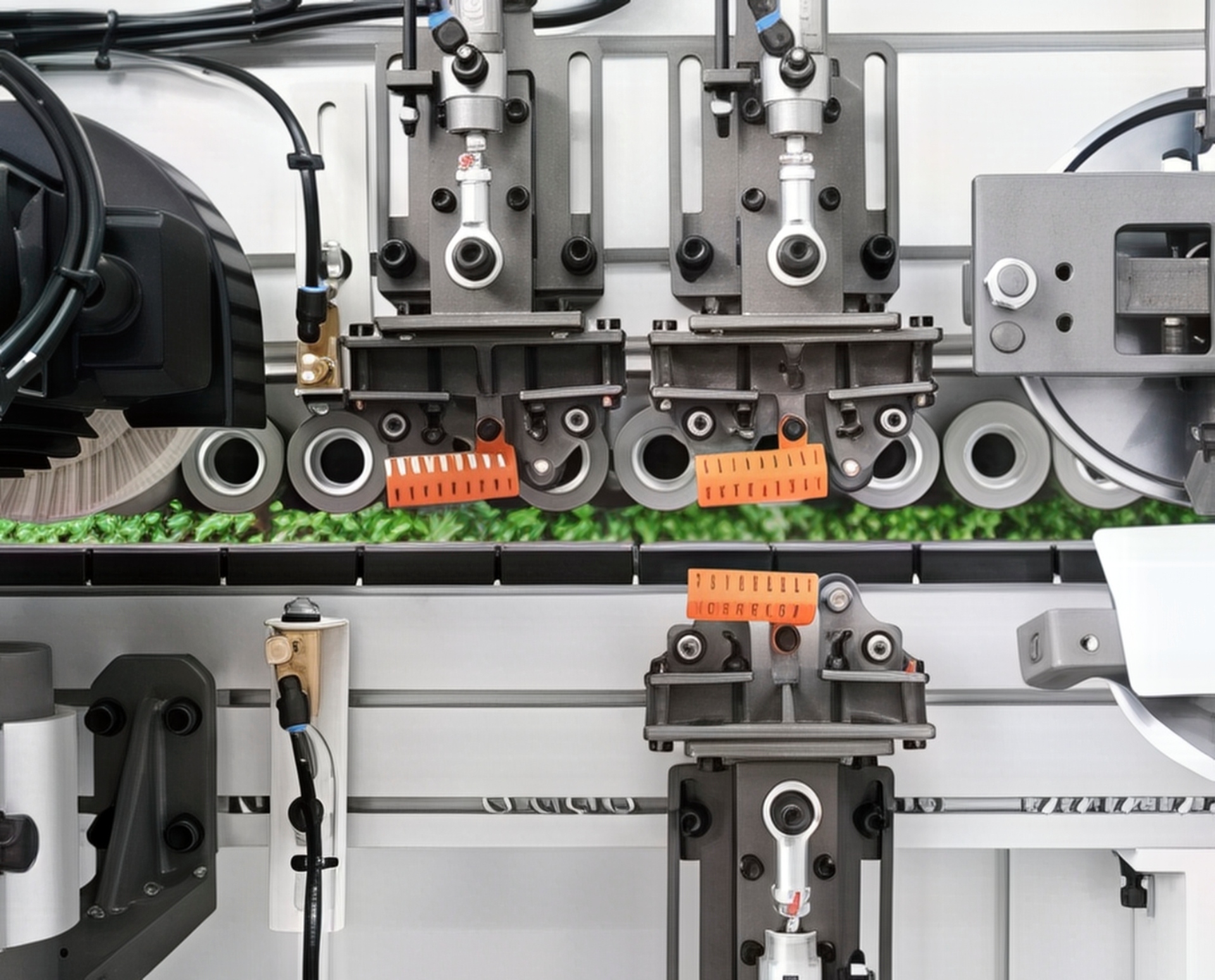

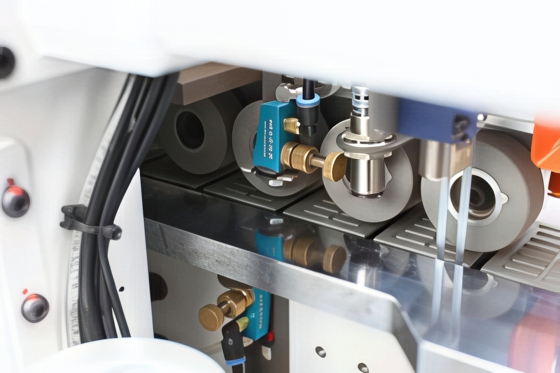

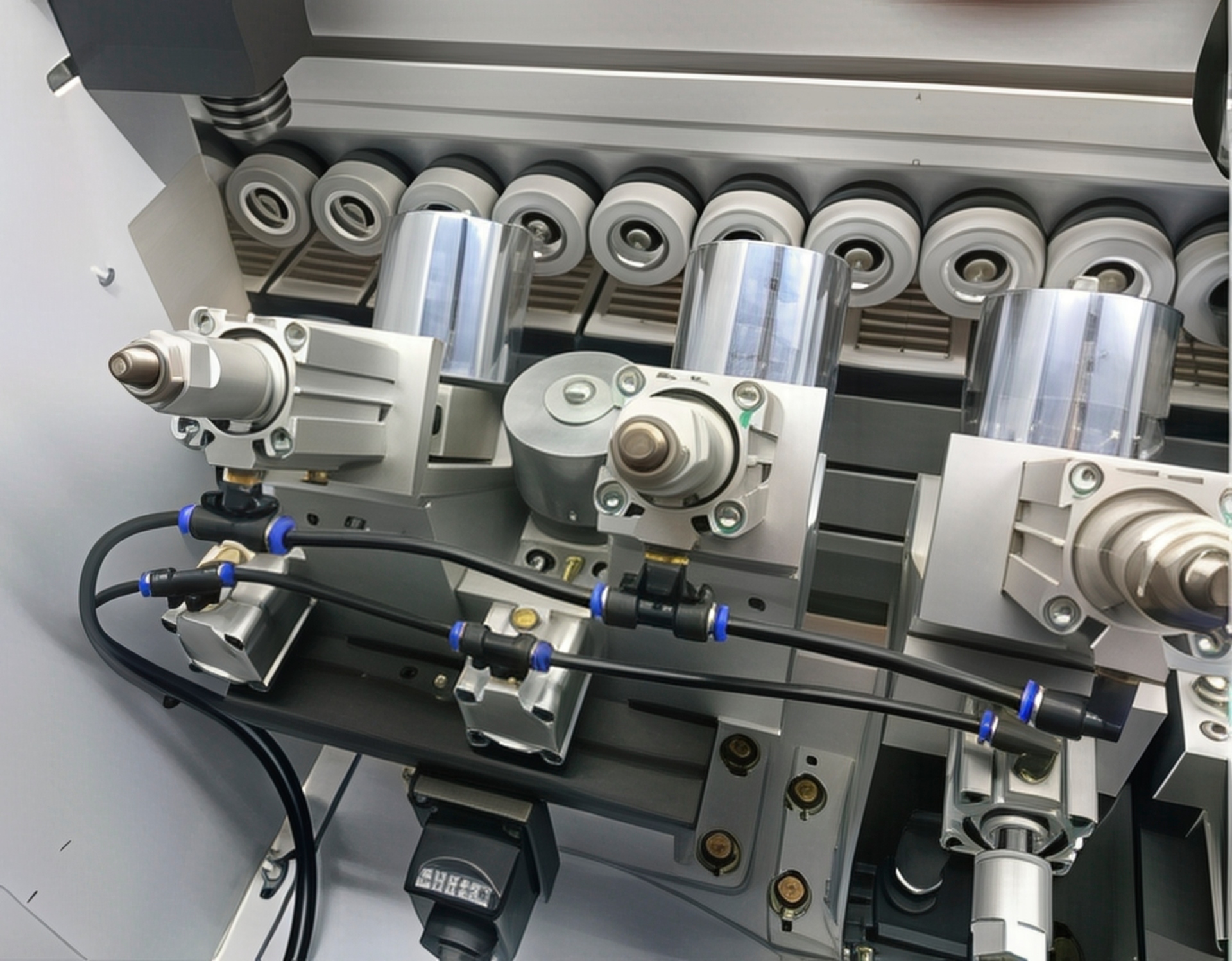

Пресс группа с воздушным нагревом кромки

Пресс группа с воздушным нагревом кромки обеспечивает равномерное прикатывание кромки. Сначала обрабатывается вертикальная поверхность, затем наклонная. Воздушный нагрев кромки улучшает адгезию, гарантируя плотное прилегание на заготовках с наклонным профилем.

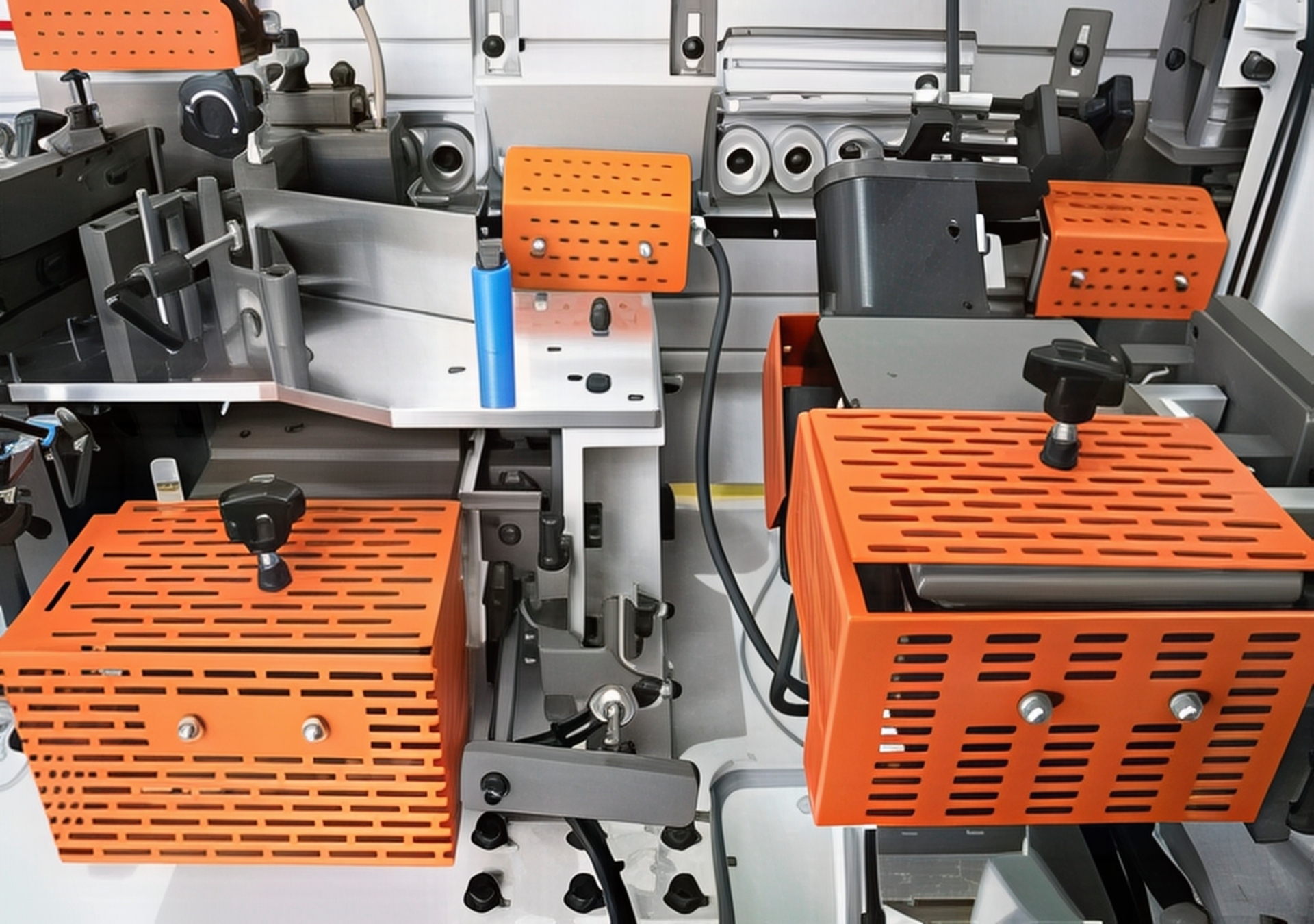

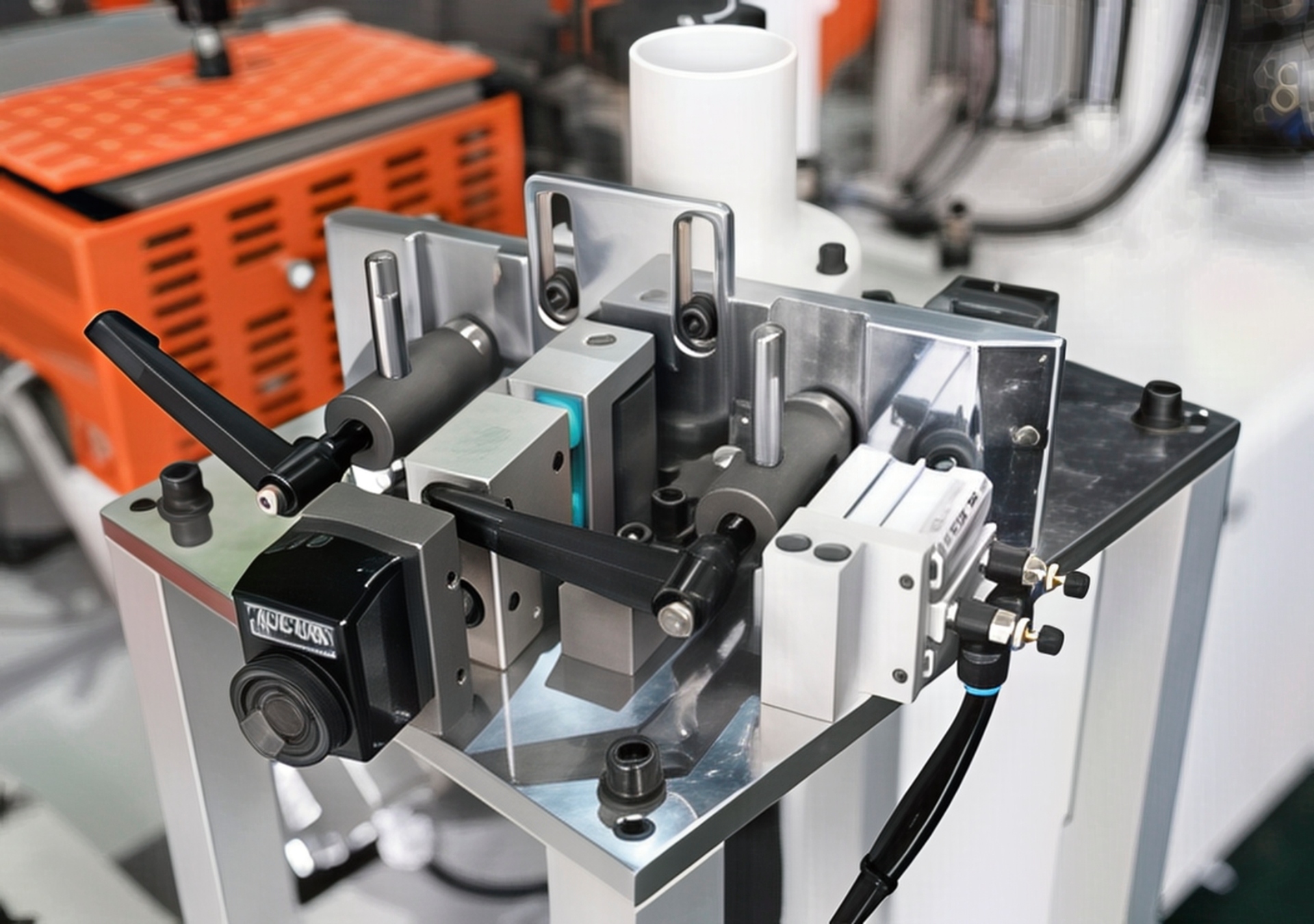

Узел торцевой обрезки

Узел торцевой обрезки оснащен двумя высокочастотными электродвигателями. Пильные узлы перемещаются по направляющим, обеспечивая чистый срез без сколов на скоростях до 23 м/мин. Узел адаптирован для кромок различной толщины, повышая эстетику мебельных деталей.

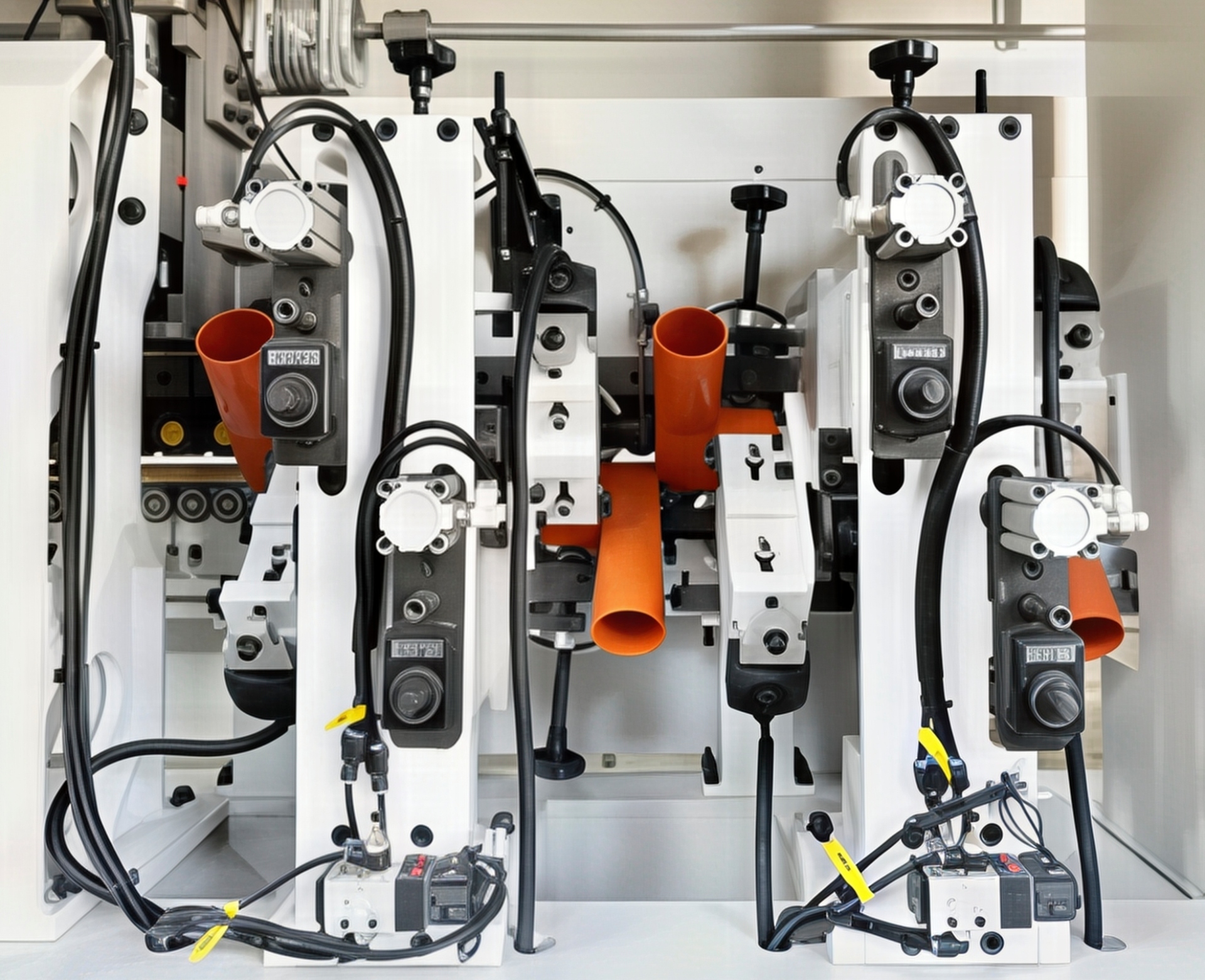

Черновой + чистовой фрезерный агрегат снятия свесов

Черновой + чистовой фрезерный агрегат снятия свесов обеспечивает точную обработку кромки. Черновой узел быстро удаляет свесы, а чистовой формирует радиусный профиль (R-образный угол). Узел гарантирует гладкие края на прямых и наклонных кромках, минимизируя доработку.

Узел скругления углов (ROUND)

Узел скругления углов (ROUND) автоматически скругляет углы пластиковых кромок на прямых заготовках без остановки. Узел повышает эстетику корпусной мебели, обрабатывая кромки толщиной до 3 мм, и устраняет необходимость ручной обработки.

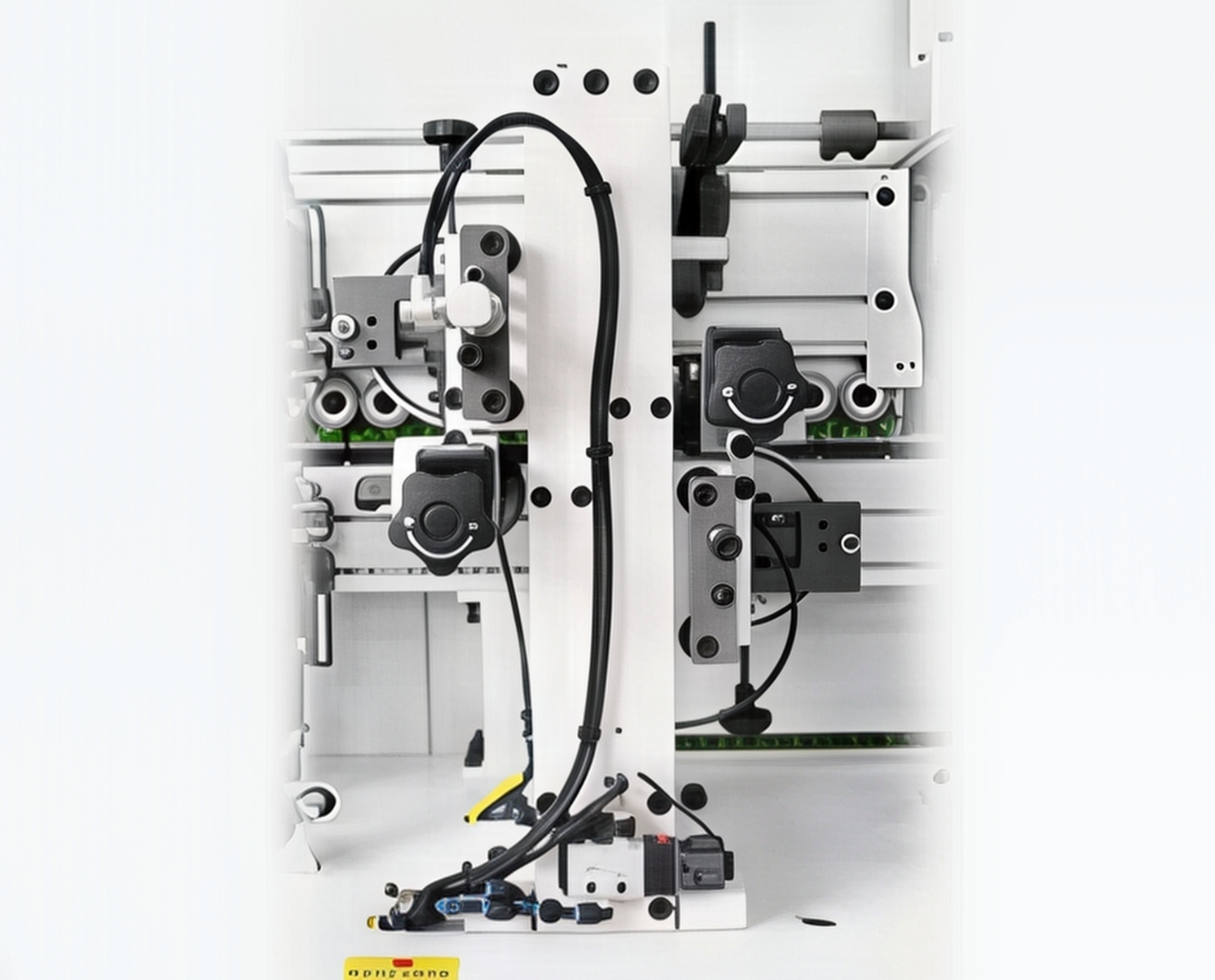

Узел радиусной цикли

Узел радиусной цикли удаляет следы фрезерования, придавая кромке гладкость и радиусную форму. Узел обеспечивает финишную обработку кромок на прямых и наклонных поверхностях, улучшая эстетику видимых мебельных элементов.

2 узла плоской цикли + Узел подачи очистительной жидкости

2 узла плоской цикли + узел подачи очистительной жидкости завершают очистку заготовки. Плоские цикли удаляют излишки клея с поверхности, а очистительная жидкость устраняет загрязнения перед полировкой. Узлы обеспечивают чистую поверхность для наклонных и прямых кромок.

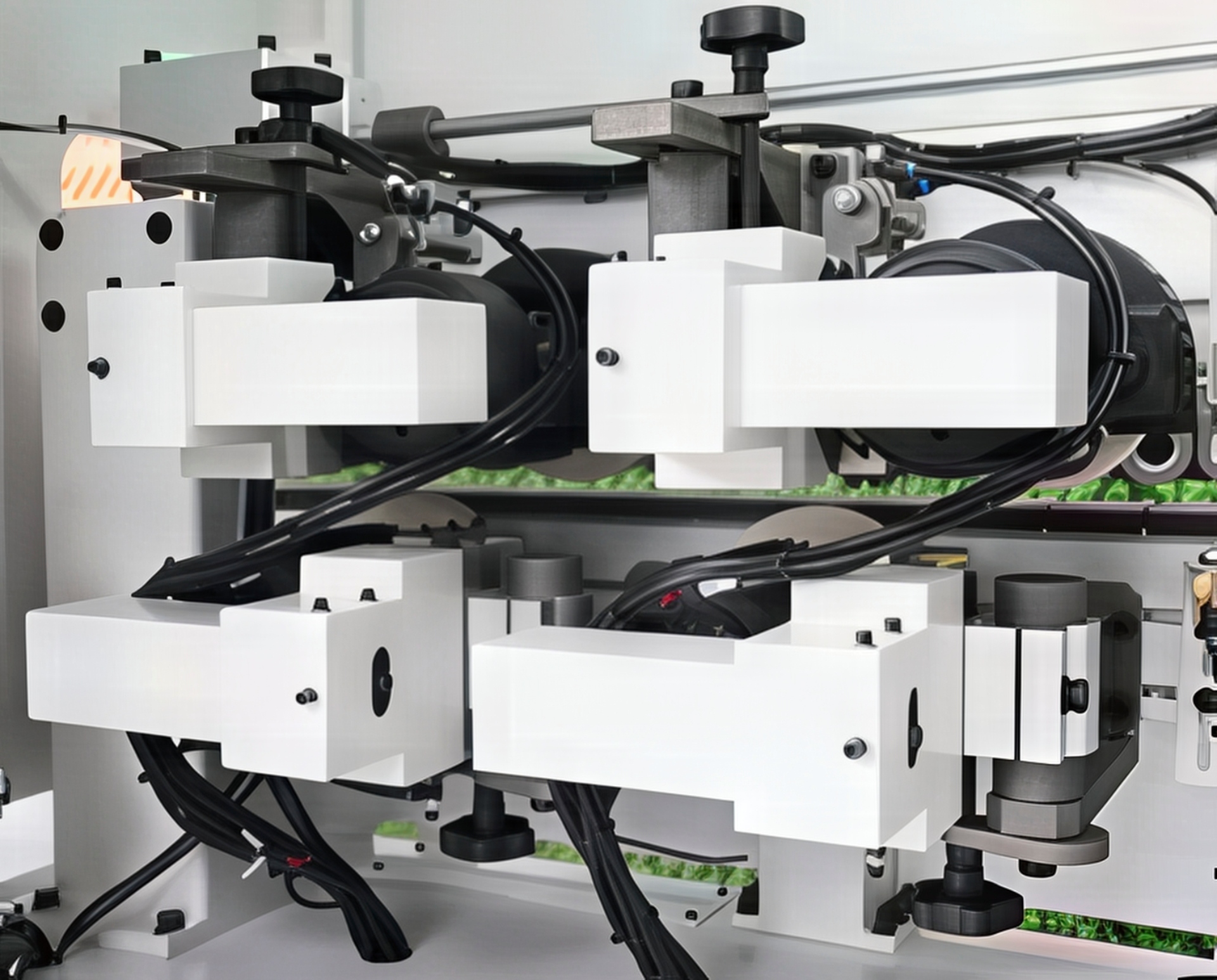

2 узла полировки

2 узла полировки придают кромке гладкость и блеск. Два двигателя с полировальными кругами удаляют остатки клея и микроцарапины, обеспечивая премиум-финиш для кромок на сложных мебельных деталях.

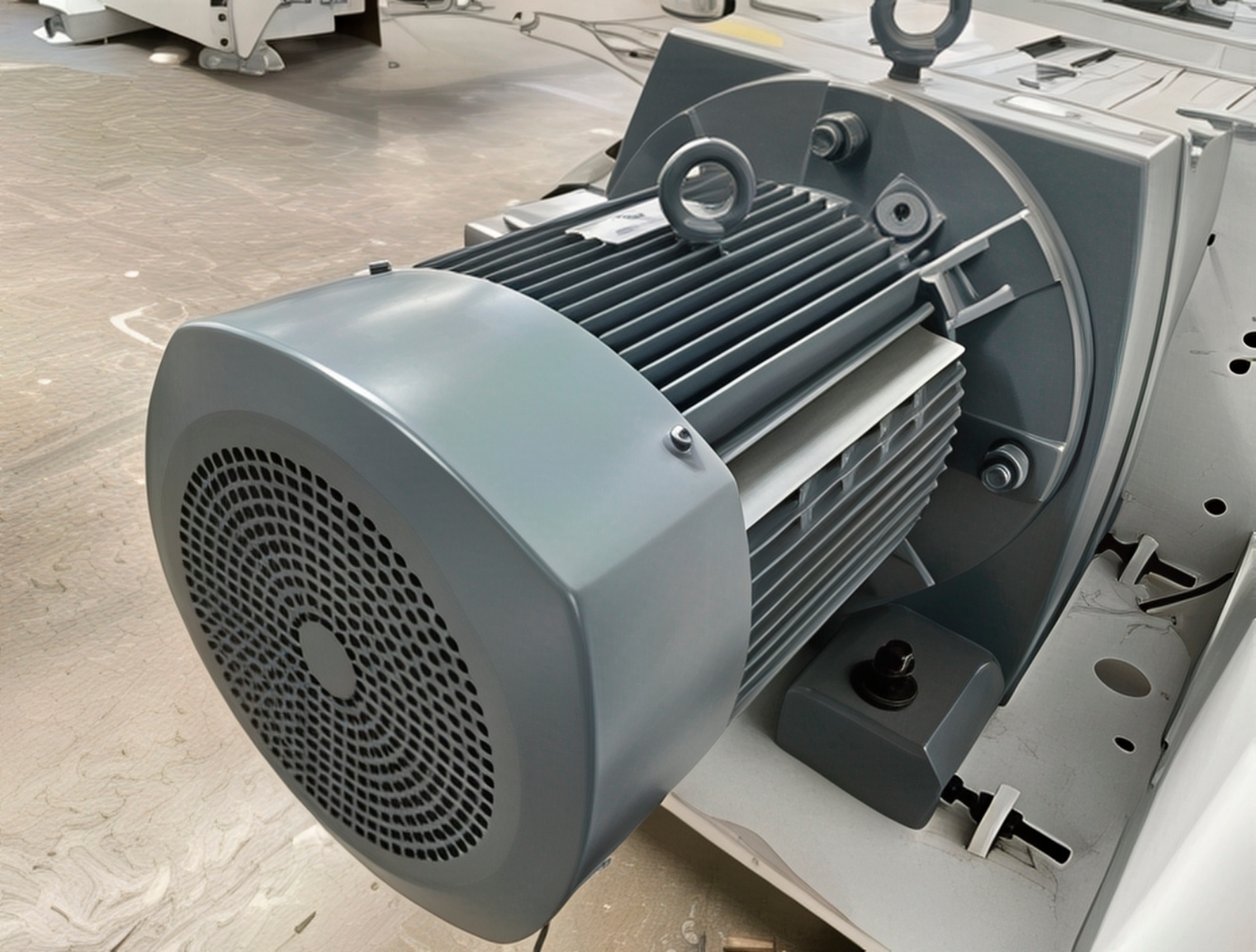

Система подачи

Система подачи оснащена цепным транспортером с редукционным двигателем мощностью 5,5 кВт. Обеспечивает стабильное перемещение заготовок (минимальный размер 200x120 мм) на скоростях до 23 м/мин, предотвращая смещение при обработке наклонных профилей.

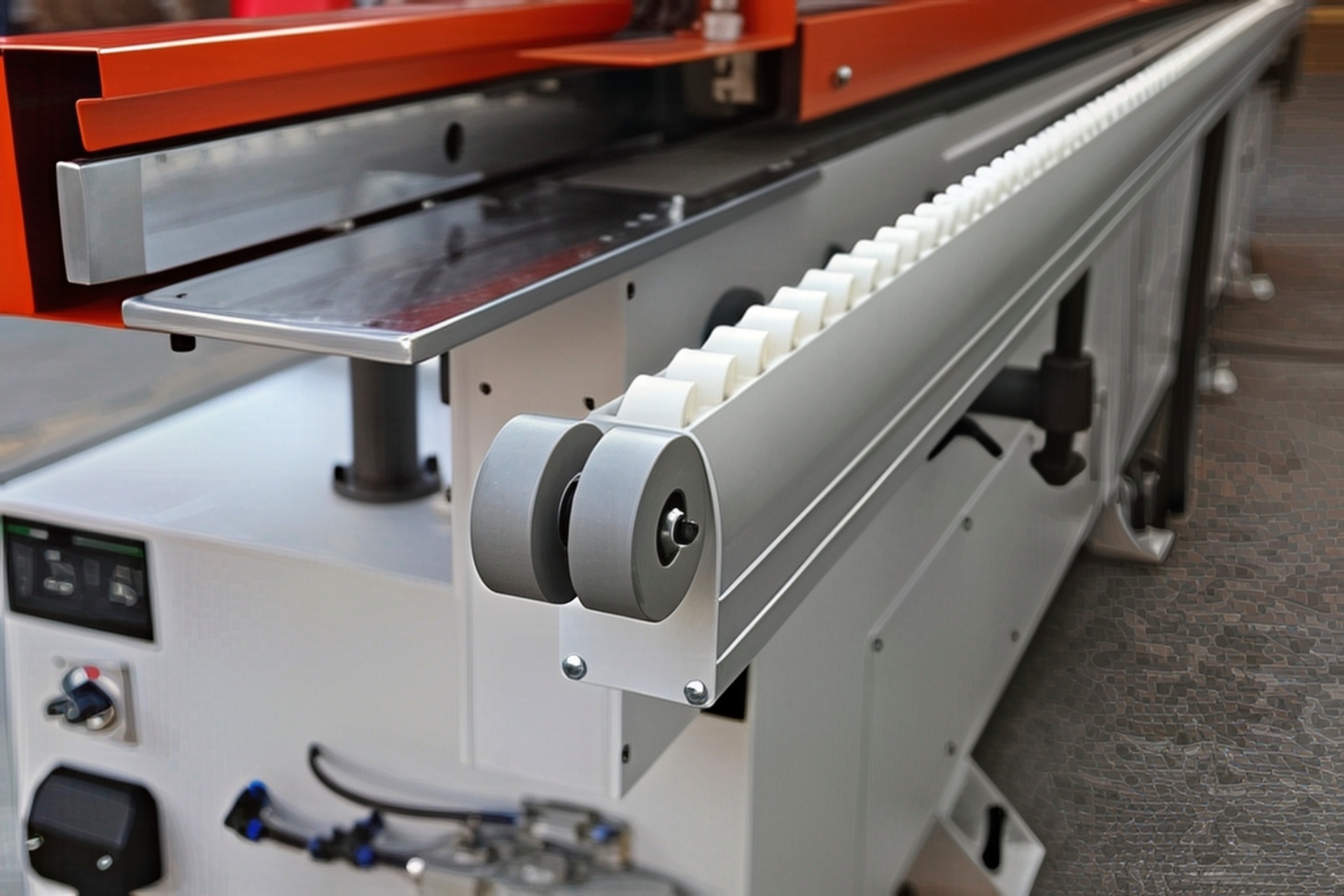

Выдвижной суппорт с прорезиненными роликами

Выдвижной суппорт с прорезиненными роликами обеспечивает параллельную поддержку заготовок по всей длине конвейера. Прорезиненные ролики предотвращают скольжение и повреждение поверхности, упрощая обработку крупных панелей с наклонным профилем.

Главные преимущества кромкооблицовочного станка HOLD HD 783 J

1. Универсальность 2 в 1 – обработка прямых и наклонных кромок на одном станке повышает гибкость производства корпусной мебели.
2. Высокая производительность – скорость до 23 м/мин для прямых кромок и 16 м/мин для наклонных ускоряет серийное производство.
3. Точность и эстетика – профилирующий узел и двойная клеевая ванна обеспечивают безупречные кромки для сложных профилей.
4. Интеллектуальное управление – система с мониторингом неисправностей и автоматическим подсчетом кромки упрощает эксплуатацию.
5. Надежность – двигатели 5,5 кВт для подачи и прифуговки гарантируют стабильную работу при интенсивной эксплуатации.
6. Экономичность – точное нанесение клея и системы очистки снижают расход материалов, уменьшая себестоимость мебели.

Станок сочетает универсальность, точность и высокую производительность, делая его оптимальным для обработки сложных кромок в производстве корпусной мебели.

Обслуживание и сервисная поддержка

Кромкооблицовочный станок HOLD HD 783 J разработан для интенсивной эксплуатации в производстве корпусной мебели, обеспечивая надежность и долговечность. Ключевые узлы, включая транспортер с двигателем 5,5 кВт и двойные клеевые ванны, защищены от пыли и стружки. Обслуживание включает смазку направляющих, очистку клеевых ванн и проверку фрез. Компания «Интервесп» предлагает монтаж, пуско-наладку, обучение и техническую поддержку. Решение купить Кромкооблицовочный станок HOLD HD 783 J в Интервесп обеспечивает оперативный сервис, поставку запчастей и обновление ПО, минимизируя простои.

Экономическая эффективность и рентабельность

Покупка Кромкооблицовочного станка HOLD HD 783J — инвестиция в эффективность производства корпусной мебели. Точность обработки заготовок (толщиной 10–60 мм для прямых и 15–25 мм для наклонных кромок), обеспечиваемая профилирующим узлом и раундером, сокращает время обработки и затраты на труд. Автоматизация, включая интеллектуальное управление и двойную клеевую систему, ускоряет цикл. Цена станка окупается благодаря сокращению брака, минимизации настройки и высокой скорости (до 23 м/мин), повышая конкурентоспособность.

Безопасность эксплуатации

Кромкооблицовочный станок HOLD HD 783 J оснащен системами безопасности. Аварийные кнопки, кожухи и интеллектуальный мониторинг предотвращают риски. Система управления останавливает станок при ошибках. Узлы подачи жидкостей удаляют клей и стружку, поддерживая чистоту. Прорезиненные ролики суппорта исключают повреждение заготовок. Эти меры обеспечивают безопасные условия, делая покупку Кромкооблицовочного станка HOLD HD783J оптимальным решением для мебельного бизнеса.
