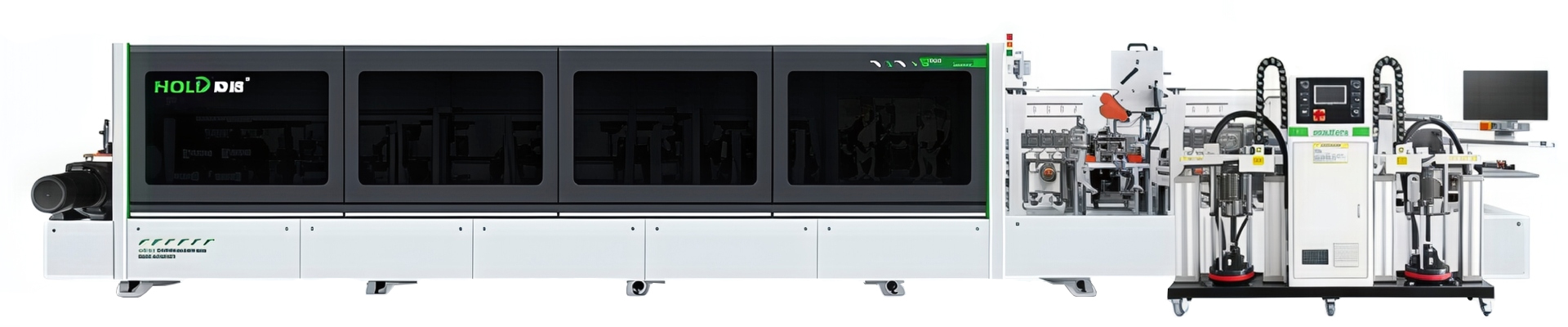

Кромкооблицовочный автоматический станок HOLD HD 856 J

Назначение и область применения

Кромкооблицовочный станок HOLD HD 856 J — промышленный высокопроизводительный кромкооблицовочный станок, предназначенный для точного и высокоскоростного облицовывания прямолинейных кромок мебельных щитов и заготовок при производстве корпусной мебели. Станок выполняет автоматическое нанесение кромочного материала, предварительную обработку торцов, обрезку излишков, скругление углов и финишную полировку. Поддержка заготовок толщиной 9–60 мм и минимальной шириной 40 мм делает его универсальным для предприятий начального уровня и крупносерийного производства. Интеллектуальная система управления, двухцветные PUR клеевые узлы и четырехмоторный раундер обеспечивают высокое качество обработки узких панелей, таких как полки, фасады и столешницы.

Технические характеристики станка

Детальное описание узлов станка

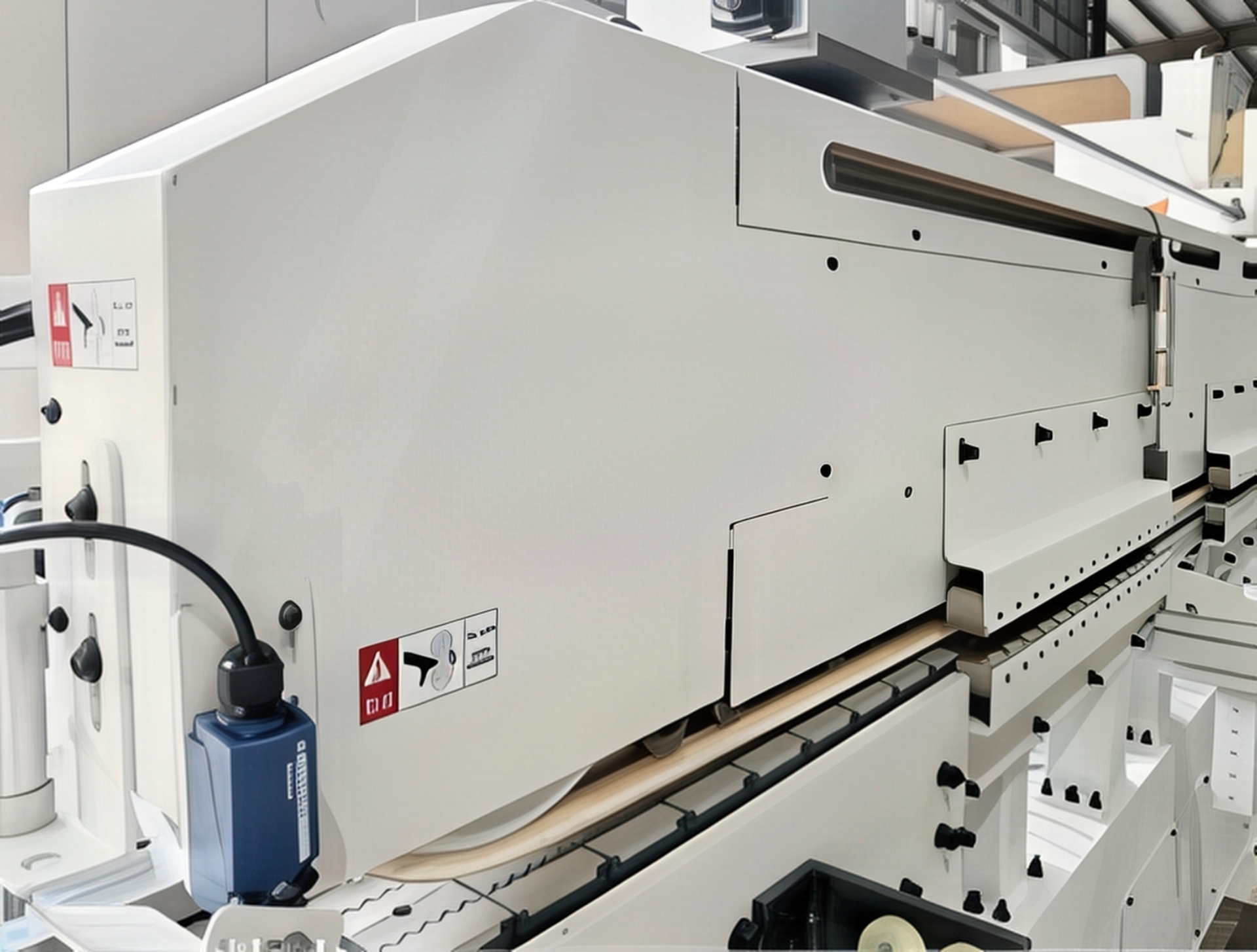

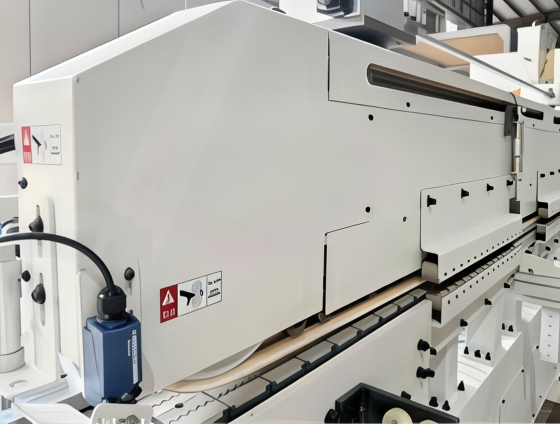

Ленточный прижим

Ленточный прижим обеспечивает стабильную подачу заготовок, минимизируя следы на деликатных поверхностях. Конструкция гарантирует точное позиционирование панелей (минимальная ширина 40 мм), повышая качество кромкооблицовки на максимальной скорости.

Тяжелая стальная несущая балка

Тяжелая стальная несущая балка обеспечивает устойчивость станка при высоких нагрузках. Сварная конструкция из высокопрочной стали с антикоррозийным покрытием и высокотемпературным лаком гарантирует долговечность даже при интенсивной эксплуатации.

Интеллектуальная система управления

Интеллектуальная система управления оптимизирует работу станка для высокоскоростной обработки узких заготовок.

• Поддерживает автоматическую смену ленты (опция), интеллектуальный нагрев и спящий режим, снижая энергопотребление на скорости до 24 м/мин.
• Обеспечивает мониторинг с индикацией положения заготовки, записью неисправностей и производственными отчетами, упрощая управление.
• Позволяет стыковку с ERP/MES для передачи данных в реальном времени, повышая эффективность серийного производства.

Автоматическое устройство бокового прижима для узких панелей

Автоматическое устройство бокового прижима для узких панелей стабилизирует узкие заготовки (ширина от 40 мм) при обработке длинной стороны. Устройство предотвращает смещение, обеспечивая быструю и точную кромкооблицовку тонких мебельных деталей.

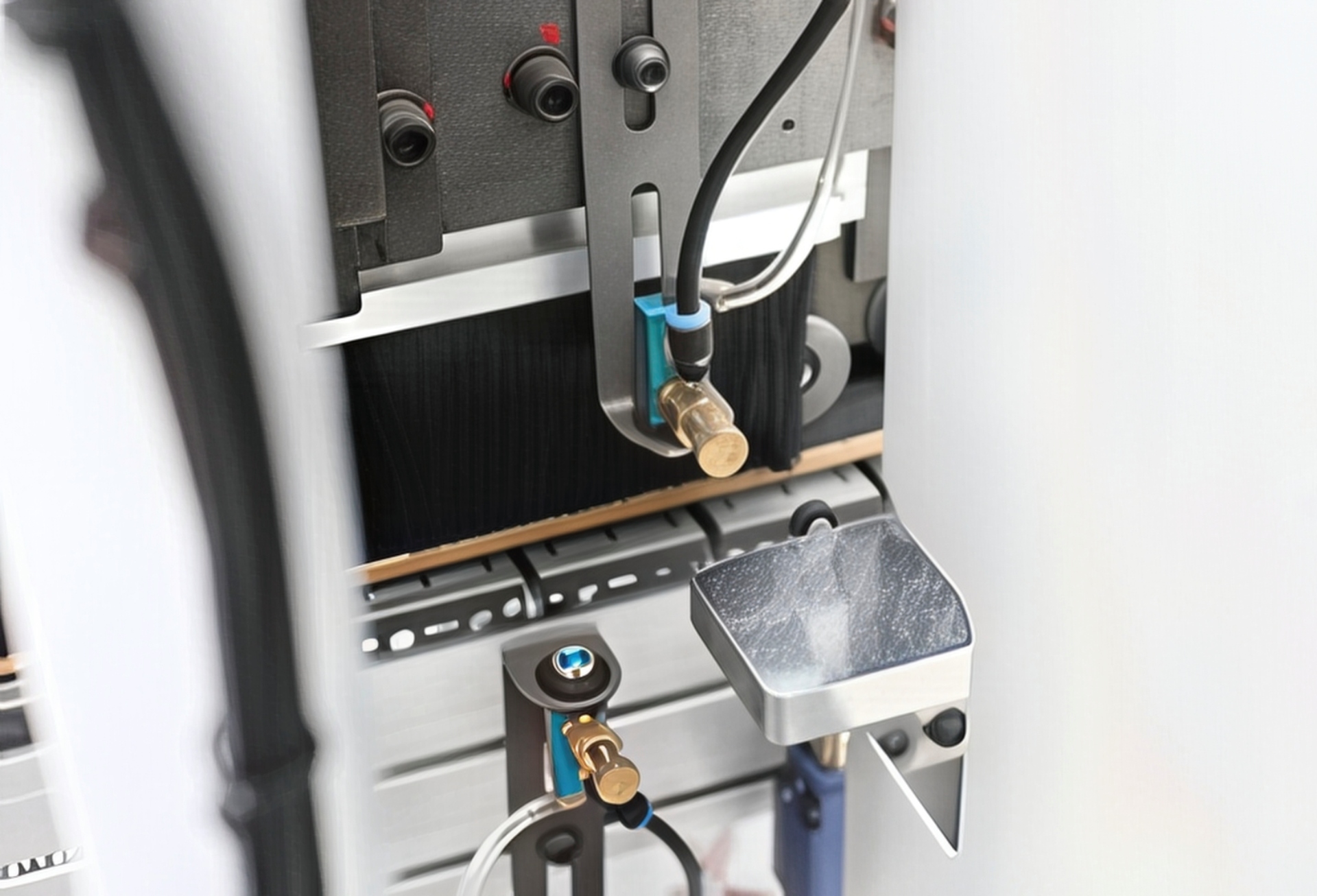

Узел подачи разделительной жидкости

Узел подачи разделительной жидкости предотвращает налипание клея на поверхности заготовки. Автоматическая подача жидкости синхронизирована с движением панелей (минимальный размер 300x40 мм), минимизируя загрязнение и повышая качество финиша.

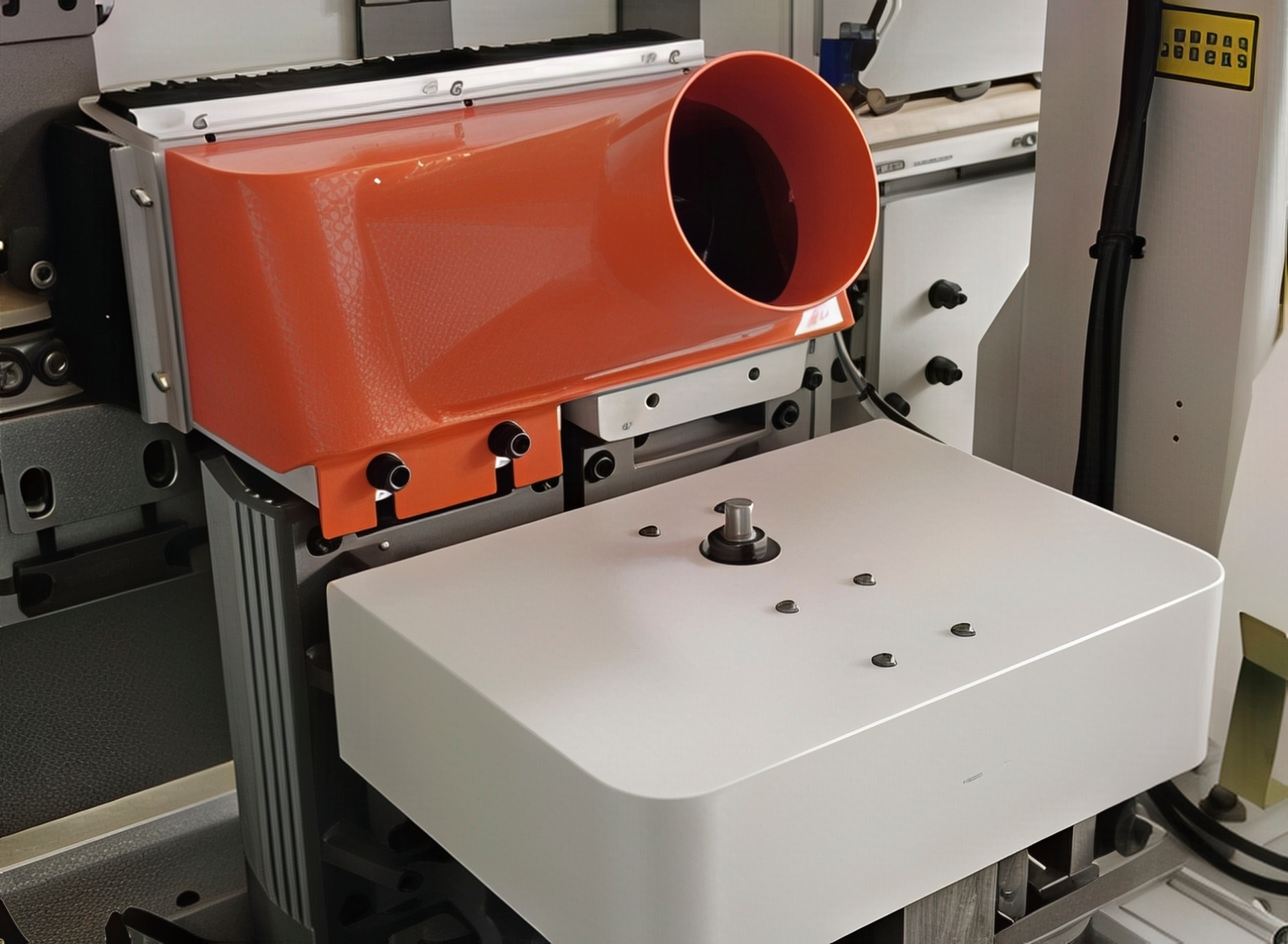

Узел прифуговки

Узел прифуговки подготавливает торцы заготовок для идеального приклеивания кромки.

• Оснащен двумя высокочастотными двигателями и алмазными фрезами Ø125 мм (высота 40 мм), удаляющими сколы и «ступеньку».
• Формирует ровную поверхность на панелях толщиной 9–60 мм, обеспечивая прочное соединение кромки.
• Повышает эстетику узких деталей корпусной мебели, таких как тонкие полки и фасады.

Инфракрасная лампа нагрева

Инфракрасная лампа нагрева подогревает торец заготовки перед нанесением клея. Нагрев улучшает растекание клея, минимизируя видимый шов на стандартных кромках, и обеспечивает аккуратный результат на высокой скорости.

Клеевой узел 1

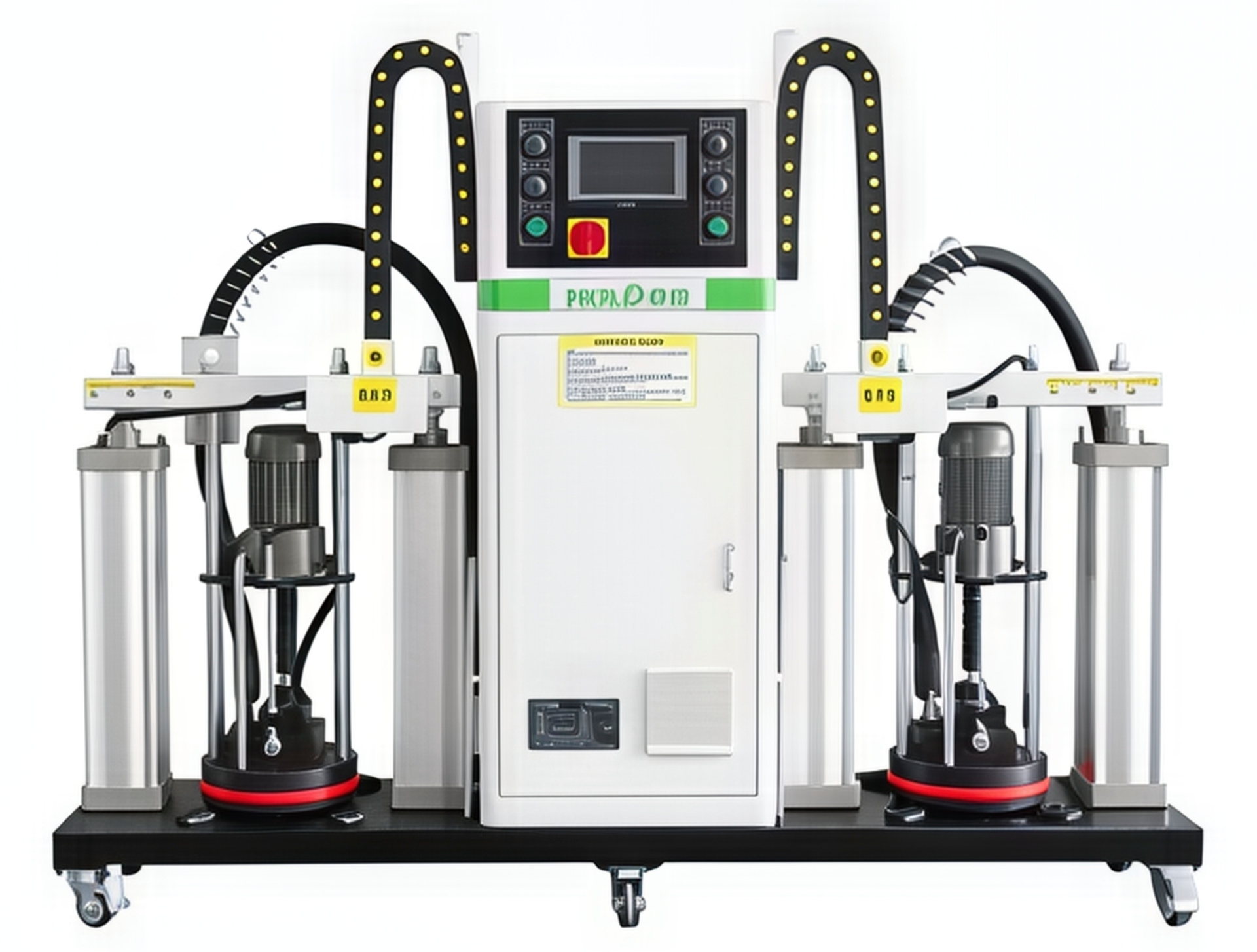

Клеевой узел 1 обеспечивает гибкое нанесение PUR клея для двух цветов без необходимости очистки.

• Двухцветная PUR клеевая ванна и PUR-станция упрощают переключение между цветами для кромок 0,4–3 мм, минимизируя простои.
• Точная дозировка клея поддерживает качество на узких панелях (ширина от 40 мм) при высокой скорости.
• Гарантирует долговечное соединение на сложных мебельных деталях, таких как столешницы.

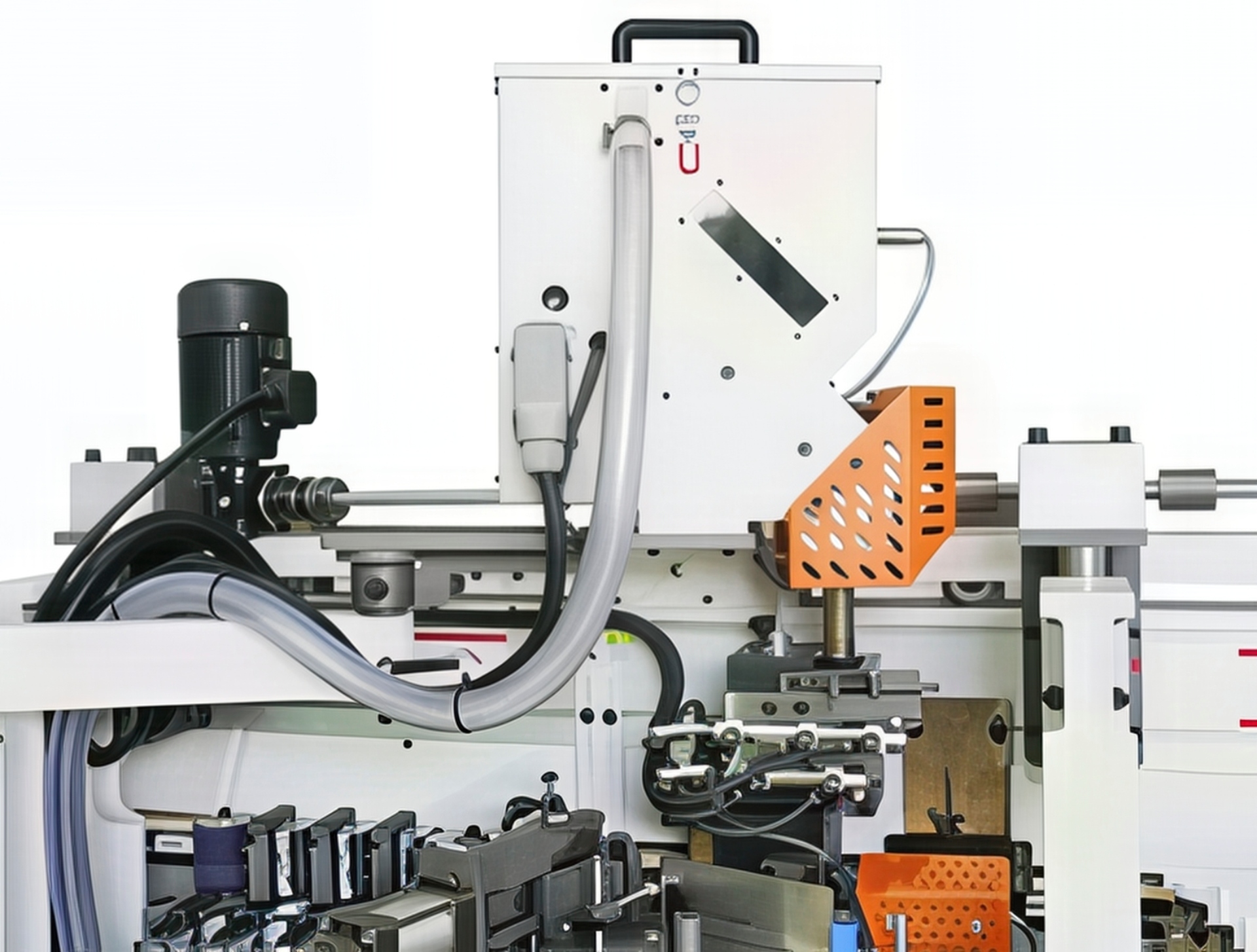

Клеевой узел 2

Клеевой узел 2 оснащен верхней клеевой ванной и узлом предварительного расплава. Автоматическая загрузка гранул клея и поддержка PUR клея упрощают переключение между типами и цветами клея. Узел минимизирует время обслуживания, обеспечивая надежное нанесение на стандартные кромки.

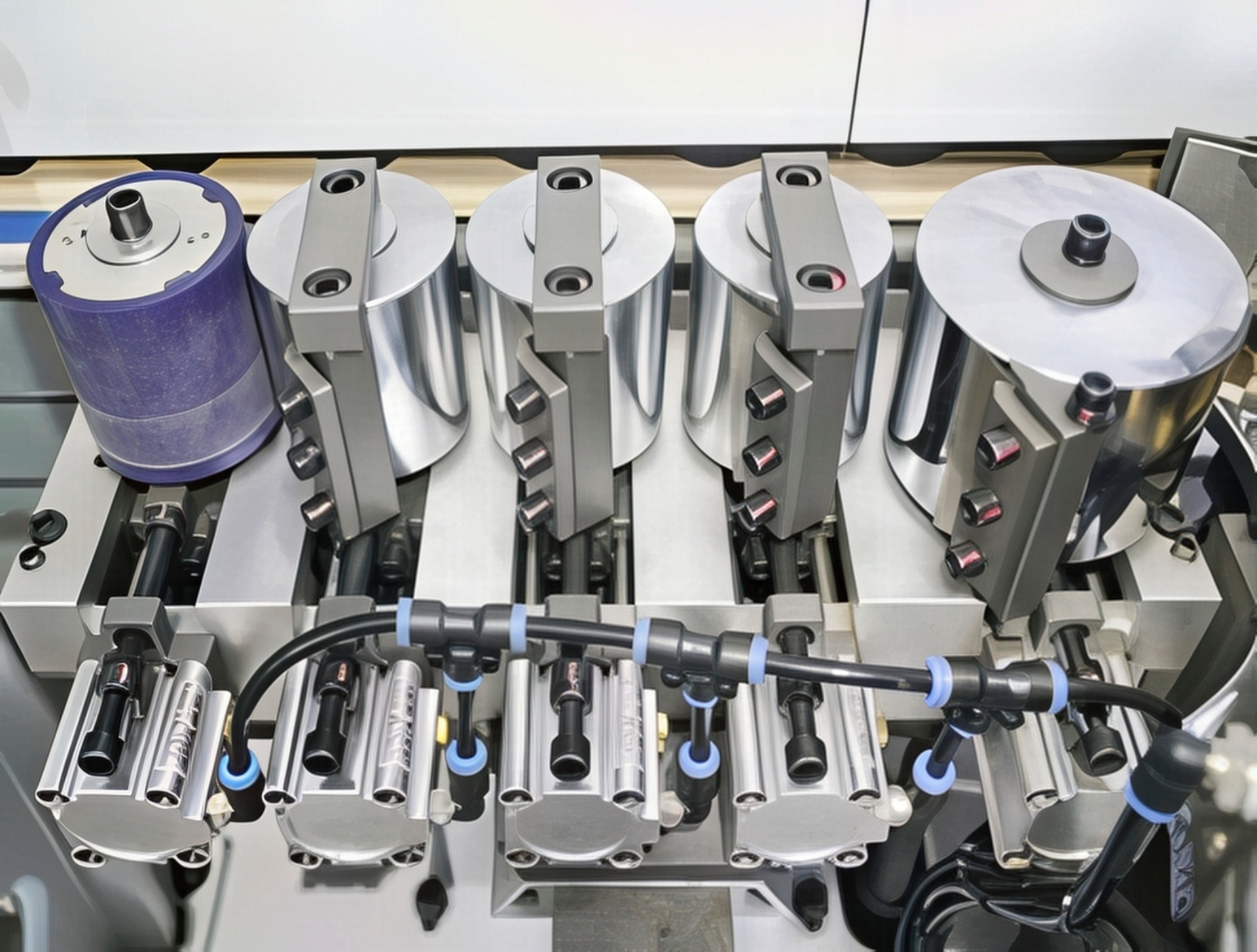

Пресс группа

Пресс группа состоит из пяти роликов: моторизированного, двух конических, цилиндрического и силиконового. Пневматическая регулировка давления обеспечивает равномерное прилегание кромки. Скребки на роликах удаляют остатки клея, поддерживая чистоту обработки узких заготовок.

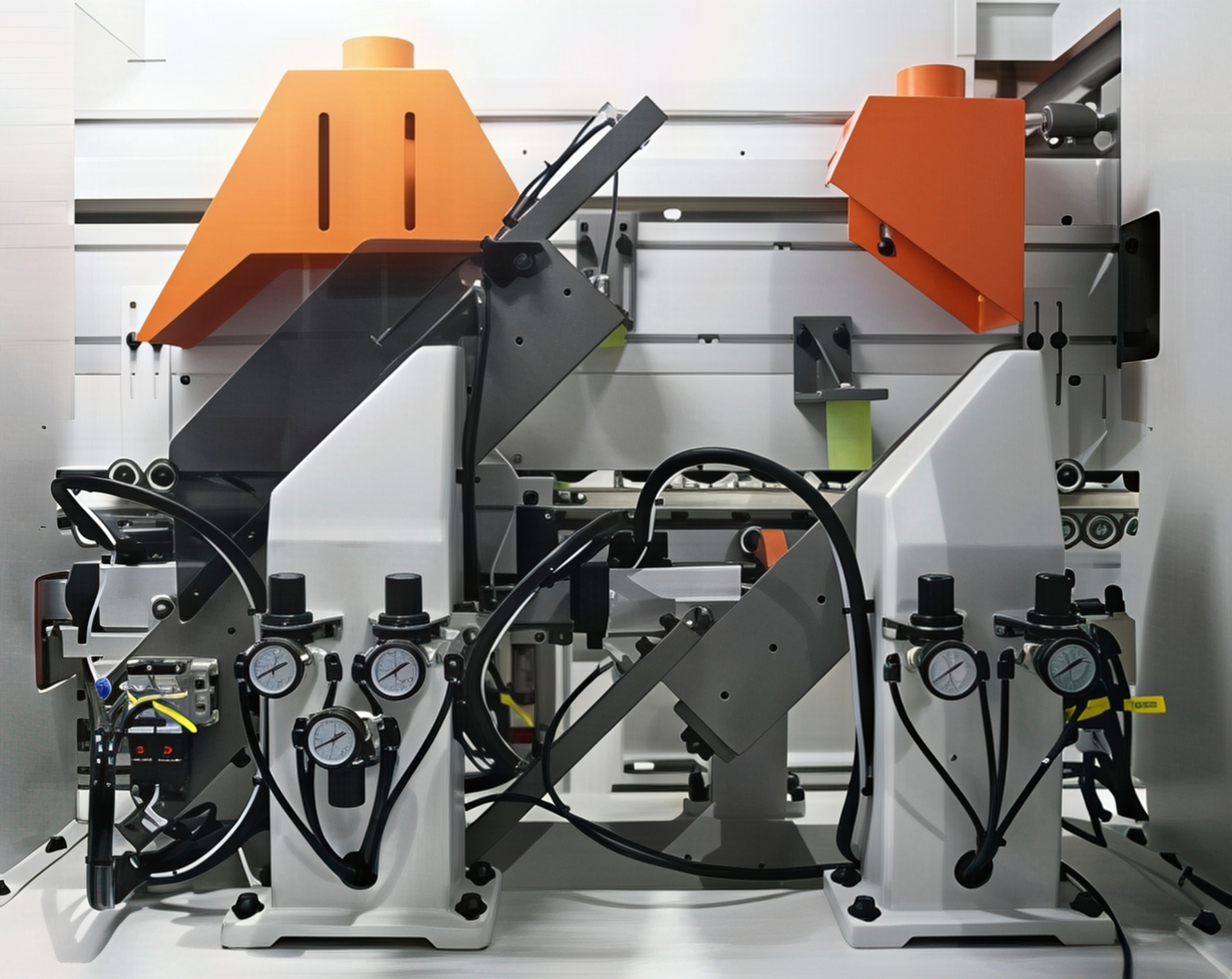

Узел торцевой обрезки

Узел торцевой обрезки оснащен тремя высокочастотными электродвигателями. Пильные узлы перемещаются по направляющим, обеспечивая чистый срез без сколов на максимальной скорости. Узел адаптирован для стандартных кромок.

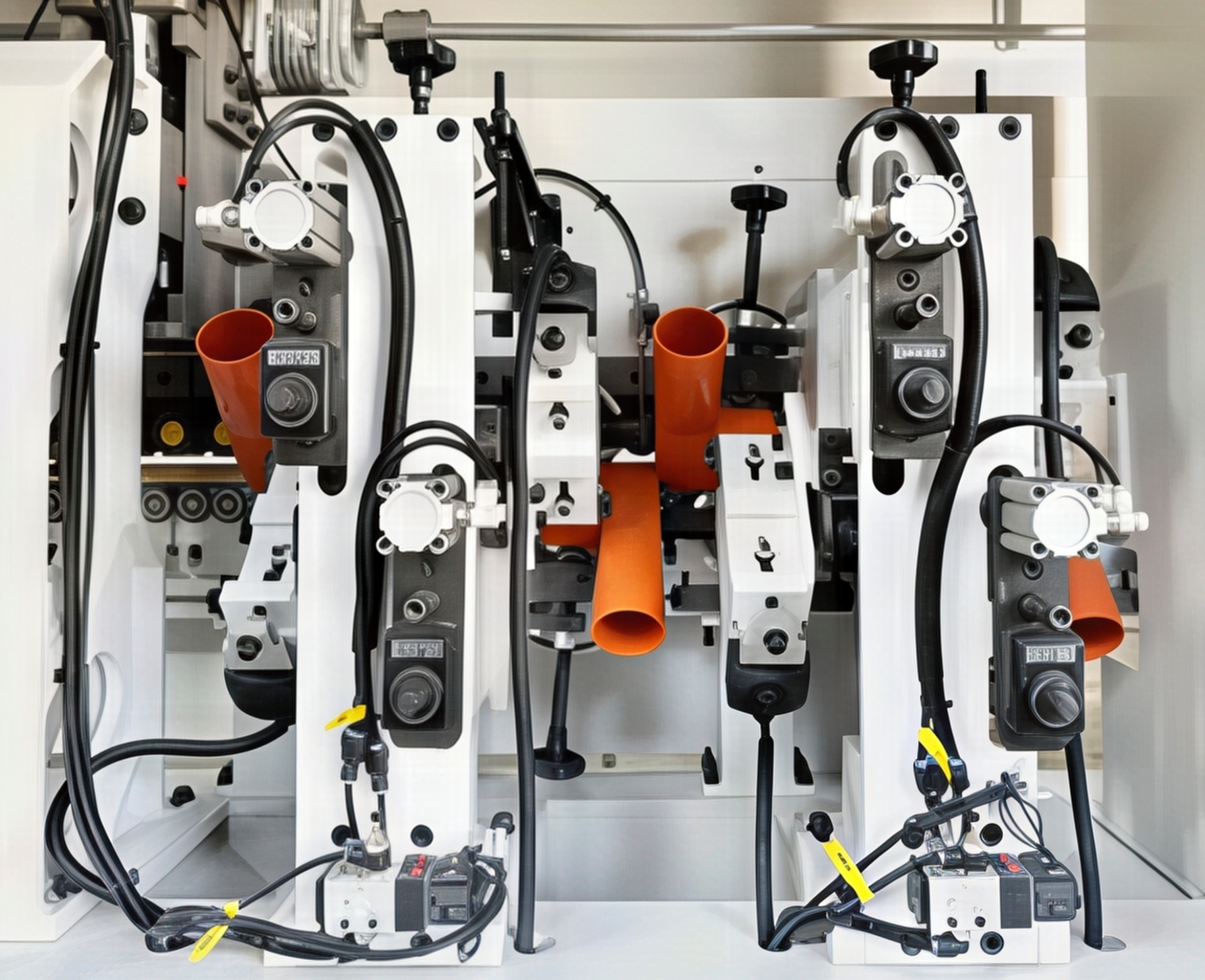

Черновой узел снятия свесов

Черновой узел снятия свесов быстро удаляет свесы кромочного материала. Круглые копиры на плавающем узле отслеживают деталь, предотвращая брак. Узел обеспечивает аккуратную обработку на панелях толщиной 9–60 мм.

Чистовой узел снятия свесов

Чистовой узел снятия свесов с пневмоперенастройкой формирует радиусный профиль. Круглые копиры на плавающем узле минимизируют дефекты, обеспечивая гладкую кромку на узких заготовках при высокой скорости.

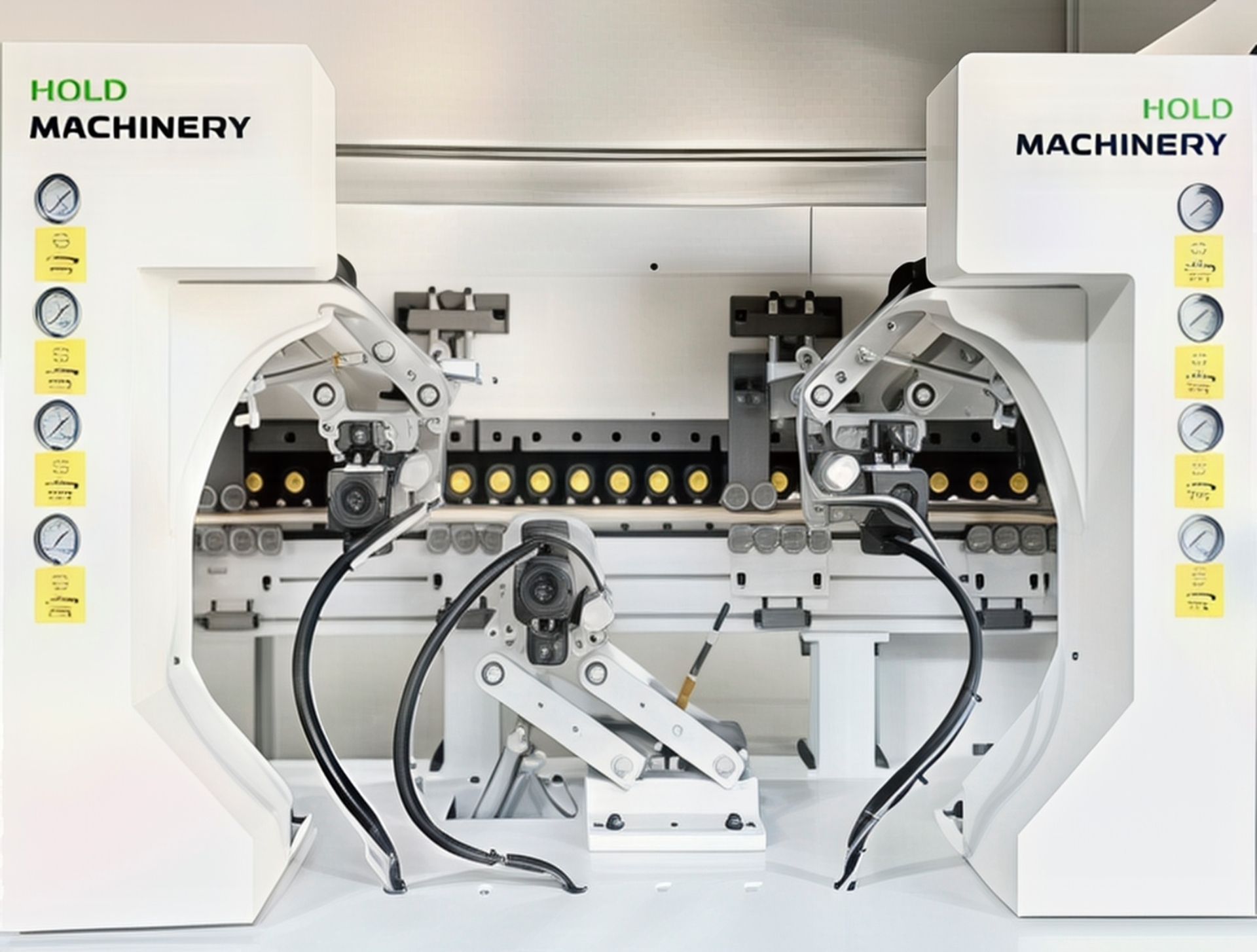

Четырехмоторный узел скругления углов (ROUND)

Четырехмоторный узел скругления углов (ROUND) автоматически скругляет углы пластиковых кромок 0,4–3 мм с четырех сторон без остановки. Четыре мотора с системой копирования обеспечивают стабильность на скорости до 24 м/мин (21 м/мин для узких деталей), повышая эстетику мебели.

Горизонтальный пазовальный узел

Горизонтальный пазовальный узел создает пазы в заготовках для установки фурнитуры или соединений. Узел повышает функциональность станка, адаптируясь к требованиям серийного производства корпусной мебели.

Два узла кромочной цикли

Два узла кромочной цикли с пневмоперенастройкой удаляют следы фрезерования, придавая стандартным кромкам гладкость и радиусную форму. Узлы обеспечивают финишную обработку, улучшая эстетику мебели.

Механизм разрыва стружки + гибкий плоский скребок + устройство подачи очистительной жидкости

Механизм разрыва стружки + гибкий плоский скребок + устройство подачи очистительной жидкости оптимизируют финишную очистку. Механизм разрыва стружки предотвращает наматывание отходов на полировочный узел, скребок удаляет излишки клея, а очистительная жидкость разбавляет остатки, упрощая обработку.

Два узла полировки

Два узла полировки придают кромке гладкость и блеск. Два двигателя с полировальными кругами удаляют остатки клея и микроцарапины, обеспечивая премиум-финиш для стандартных кромок.

Система подачи

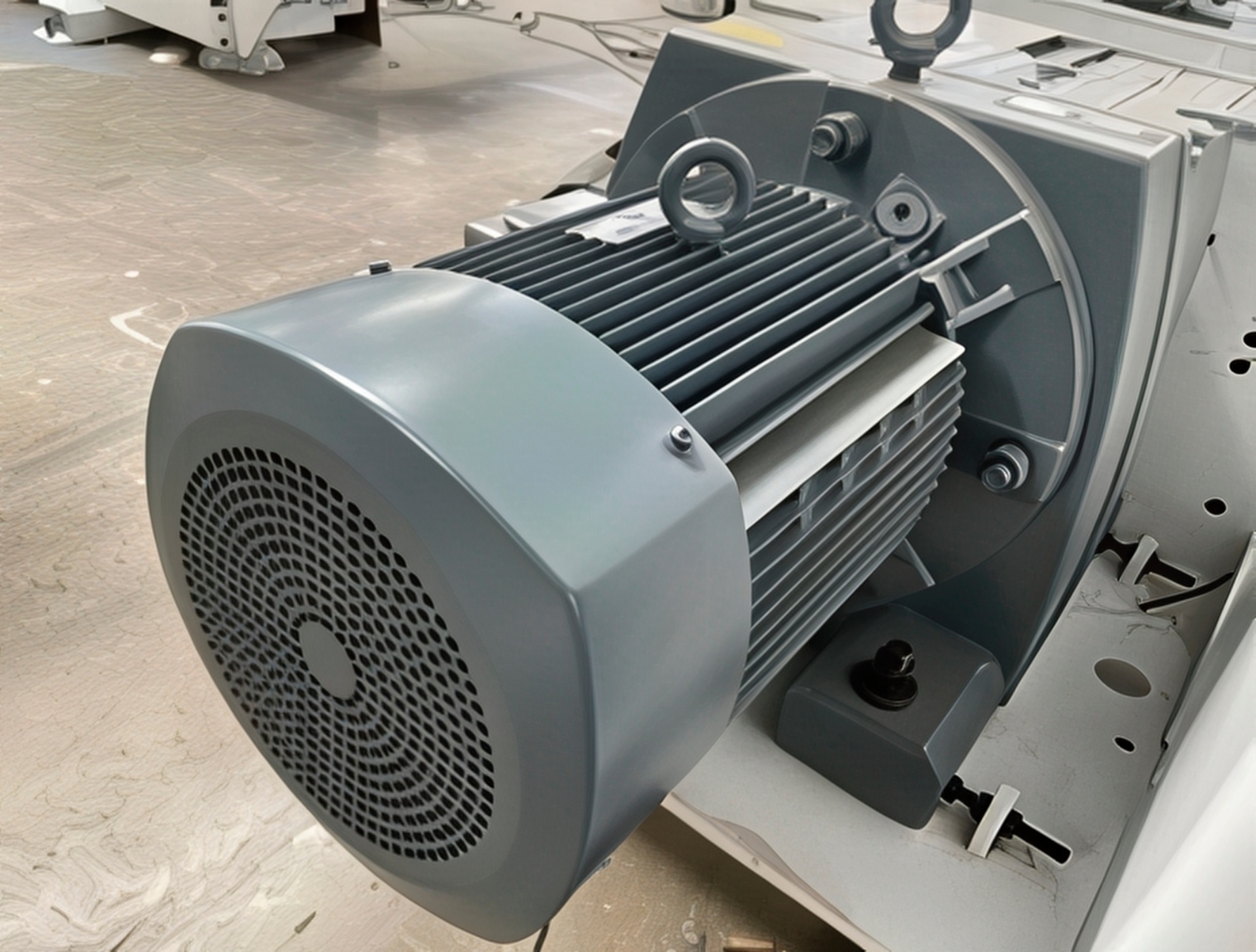

Система подачи оснащена транспортером с редукционным двигателем мощностью 7,5 кВт. Обеспечивает стабильное перемещение заготовок (минимальный размер 300x40 мм) на высокой скорости, предотвращая смещение.

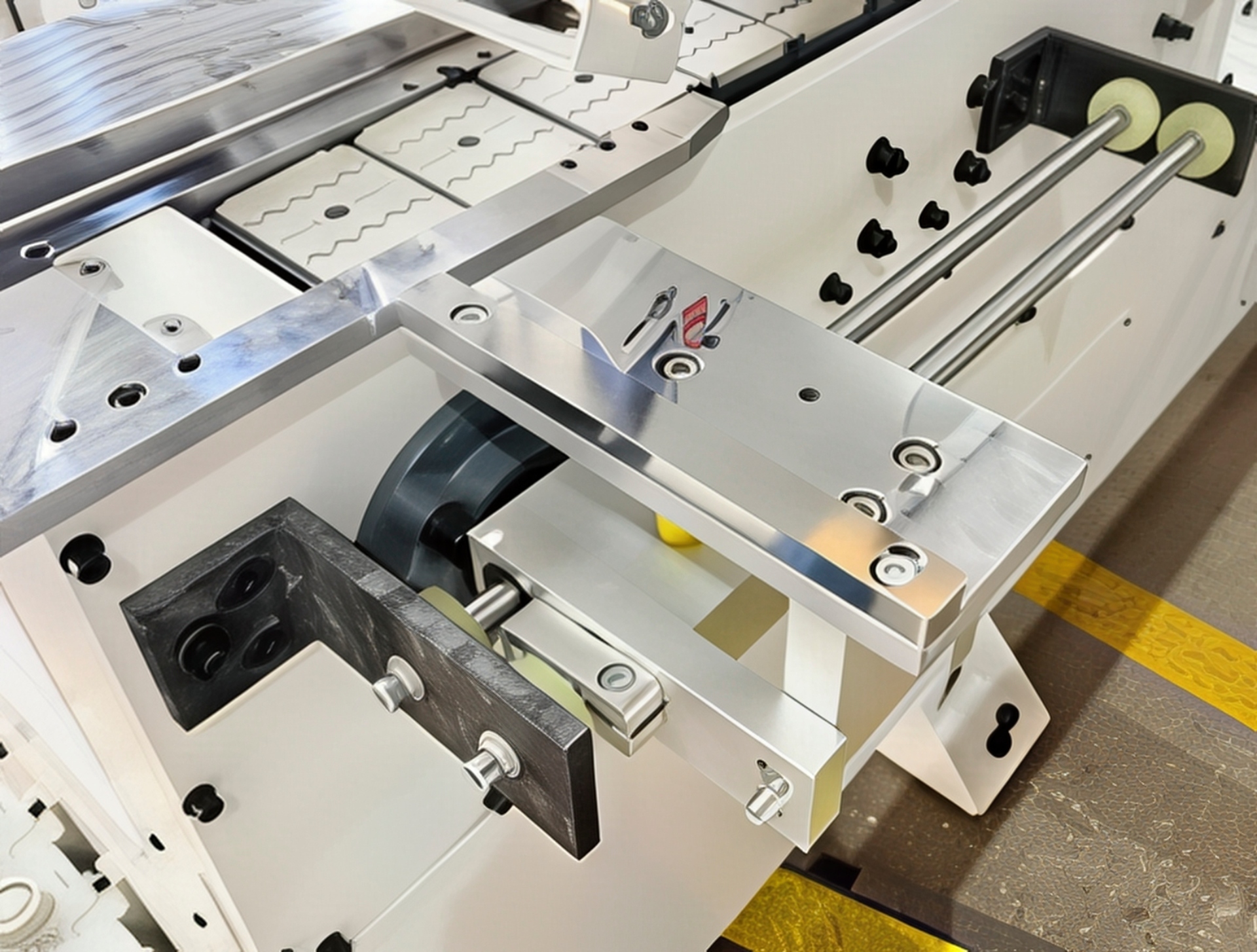

Двухрядный выдвижной суппорт с прорезиненными роликами

Двухрядный выдвижной суппорт с прорезиненными роликами обеспечивает поддержку заготовок по всей длине конвейера. Прорезиненные ролики предотвращают скольжение и повреждение поверхности, упрощая обработку узких панелей.

Главные преимущества кромкооблицовочного станка HOLD HD 856 J

• Высокая прочность конструкции – стальная станина с антикоррозийным покрытием обеспечивает стабильность на максимальной скорости.
• Гибкость клеевых узлов – двухцветная PUR клеевая ванна и верхняя ванна с предварительным расплавом упрощают переключение клеев.
• Точность и эстетика – четырехмоторный раундер и алмазные фрезы Ø125 мм гарантируют безупречные кромки на узких панелях.
• Интеллектуальное управление – система с ERP/MES стыковкой и спящим режимом повышает эффективность и снижает энергопотребление.
• Поддержка узких заготовок – обработка панелей шириной от 40 мм с боковым прижимом идеальна для тонких мебельных деталей.
• Экономичность – точная дозировка клея, очистительные узлы и разрыв стружки снижают расход материалов и обслуживание.

Станок сочетает прочность, автоматизацию и гибкость, делая его оптимальным для высокоскоростной обработки кромок в производстве корпусной мебели.

Обслуживание и сервисная поддержка

Кромкооблицовочный станок HOLD HD 856 J разработан для интенсивной эксплуатации в производстве корпусной мебели, обеспечивая надежность и долговечность. Ключевые узлы, включая транспортер с двигателем 7,5 кВт и двухцветную PUR клеевую ванну, защищены от пыли и стружки. Обслуживание включает смазку направляющих, очистку клеевых ванн и проверку фрез. Компания «Интервесп» предлагает монтаж, пуско-наладку, обучение и поддержку. Решение купить Кромкооблицовочный станок HOLD HD 856 J в Интервесп обеспечивает оперативный сервис, поставку запчастей и обновление ПО, минимизируя простои.

Экономическая эффективность и рентабельность

Покупка Кромкооблицовочного станка HD856J — инвестиция в эффективность производства корпусной мебели. Точность обработки заготовок (толщиной 9–60 мм, шириной от 40 мм), обеспечиваемая алмазными фрезами, четырехмоторным раундером и PUR клеевыми узлами, сокращает время обработки и затраты на труд. Автоматизация, включая интеллектуальное управление и пневмоперенастройку, ускоряет цикл. Цена Кромкооблицовочного станка HOLD HD 856 J окупается благодаря сокращению брака, минимизации настройки и высокой скорости, повышая конкурентоспособность.

Безопасность эксплуатации

Кромкооблицовочный станок HOLD HD 856 J оснащен системами безопасности. Аварийные кнопки, кожухи и интеллектуальный мониторинг предотвращают риски. Система управления останавливает станок при ошибках. Узлы подачи жидкостей и разрыва стружки удаляют клей и отходы, поддерживая чистоту. Прорезиненные ролики суппорта исключают повреждение заготовок. Эти меры обеспечивают безопасные условия, делая покупку Кромкооблицовочного станка HOLD HD 856 J оптимальным решением для мебельного бизнеса.
