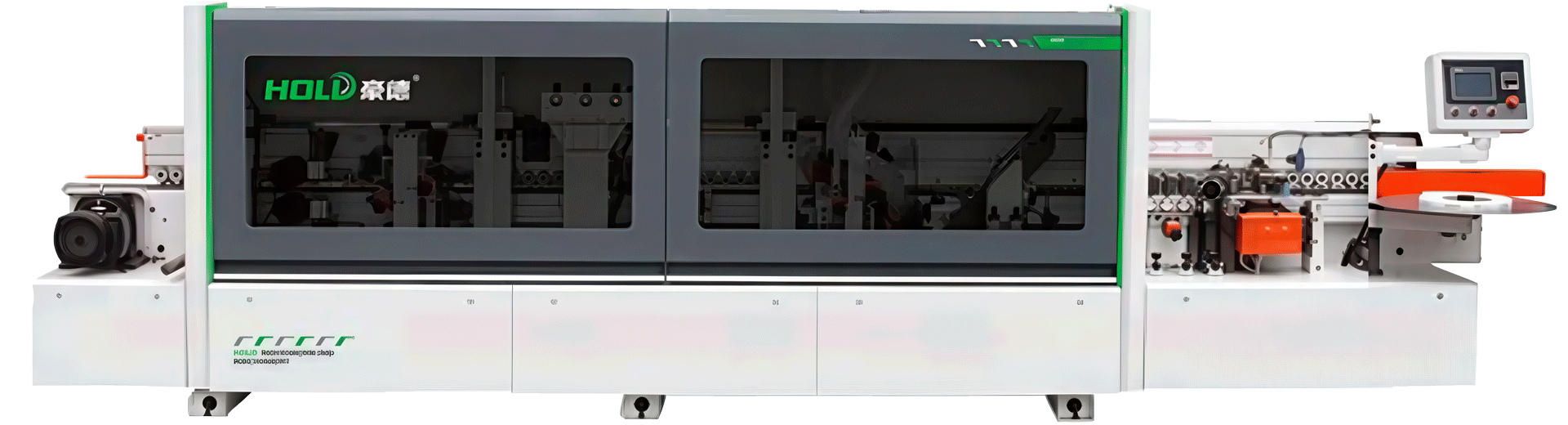

Кромкооблицовочный автоматический станок HOLD HD 623 S

Назначение и область применения

Кромкооблицовочный станок HOLD HD 623 S предназначен для точного и высокоскоростного облицовывания узких прямолинейных кромок мебельных щитов и заготовок шириной от 45 мм при производстве корпусной мебели. Оснащены устройствами для подачи и прижима узких заготовок. Обработка раундером при кромлении длинной стороны. Станок выполняет автоматическое нанесение кромочного материала, предварительную обработку торцов, обрезку излишков и финишную полировку. Поддержка заготовок толщиной 10–60 мм делает его универсальным для предприятий начального уровня и крупносерийного производства. Компактная конструкция и интуитивная система управления обеспечивают высокое качество обработки узких панелей, таких как полки и фасады шкафов.

Технические характеристики станка

Детальное описание узлов станка

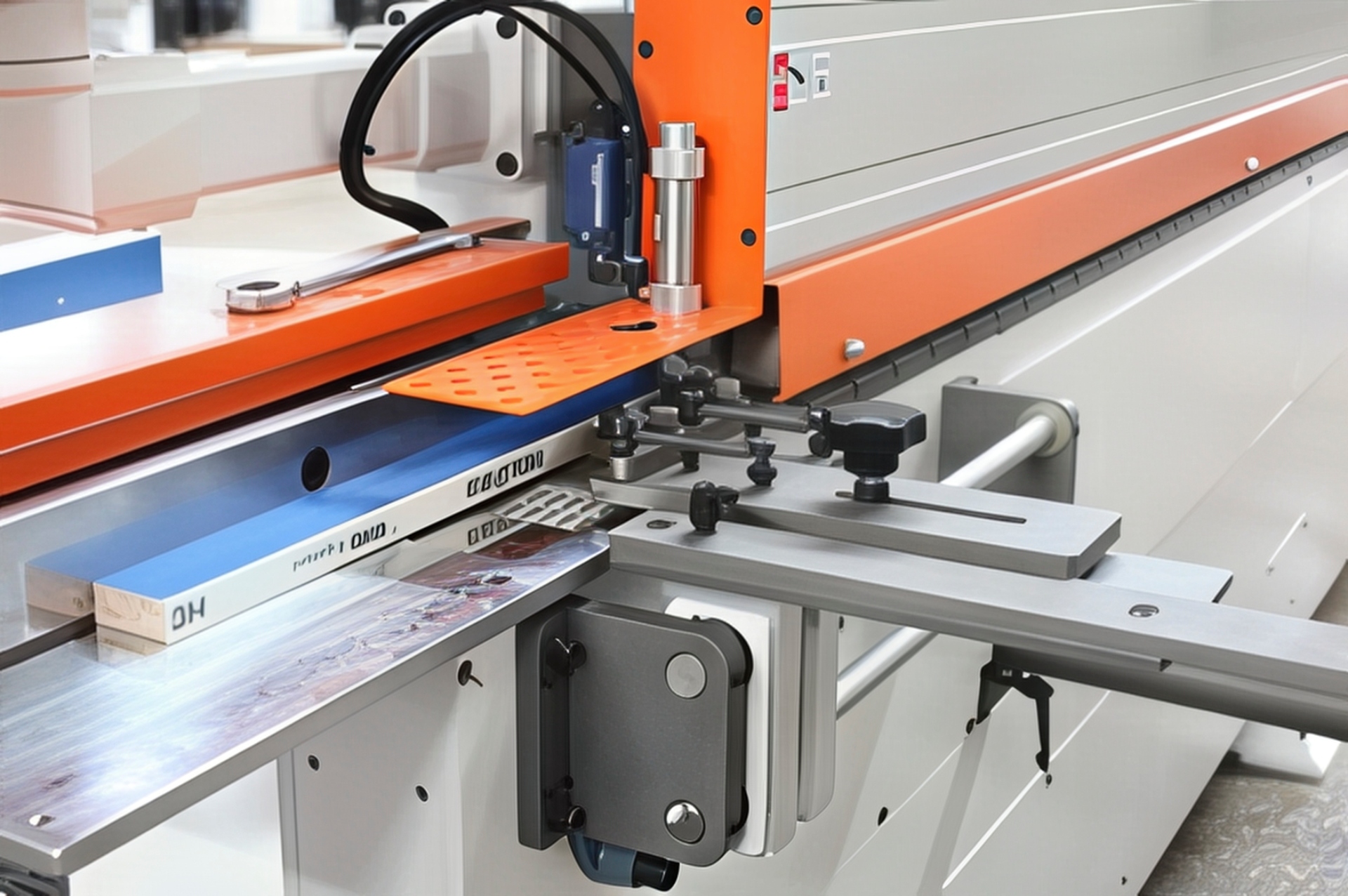

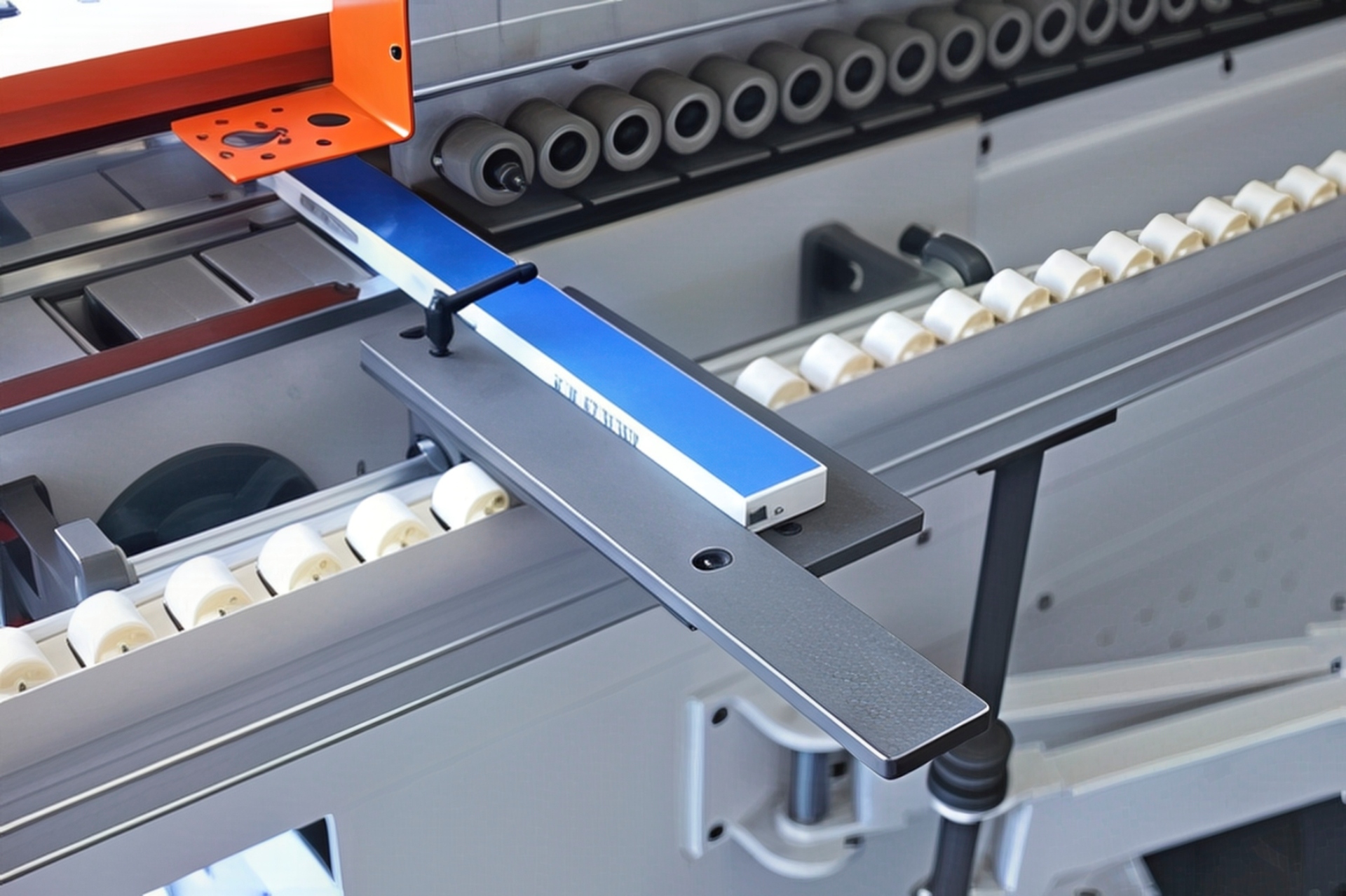

Вспомогательное устройство для подачи узких заготовок

Вспомогательное устройство для подачи узких заготовок обеспечивает точную подачу узких панелей. Конструкция гарантирует подачу под углом 90°, минимизируя смещение. Узел повышает безопасность и качество обработки узких деталей, критично для серийного производства корпусной мебели.

Автоматическое устройство бокового прижима узких заготовок

Автоматическое устройство бокового прижима узких заготовок стабилизирует панели шириной от 45 мм во время обработки длинных сторон. Устройство предотвращает отклонения, обеспечивая удобство, безопасность и точность кромкооблицовки для узких полок и фасадов.

Система управления

Система управления обеспечивает простоту и точность настройки станка для обработки узких заготовок.

• Оснащена промышленным дисплеем с Touch screen-интерфейсом, упрощающим активацию узлов без специальных навыков.
• Позволяет быстро настраивать параметры, включая скорость подачи 14-20-23 м/мин, повышая производительность.
• Контролирует узлы для узких деталей, минимизируя ошибки оператора и время переналадки.

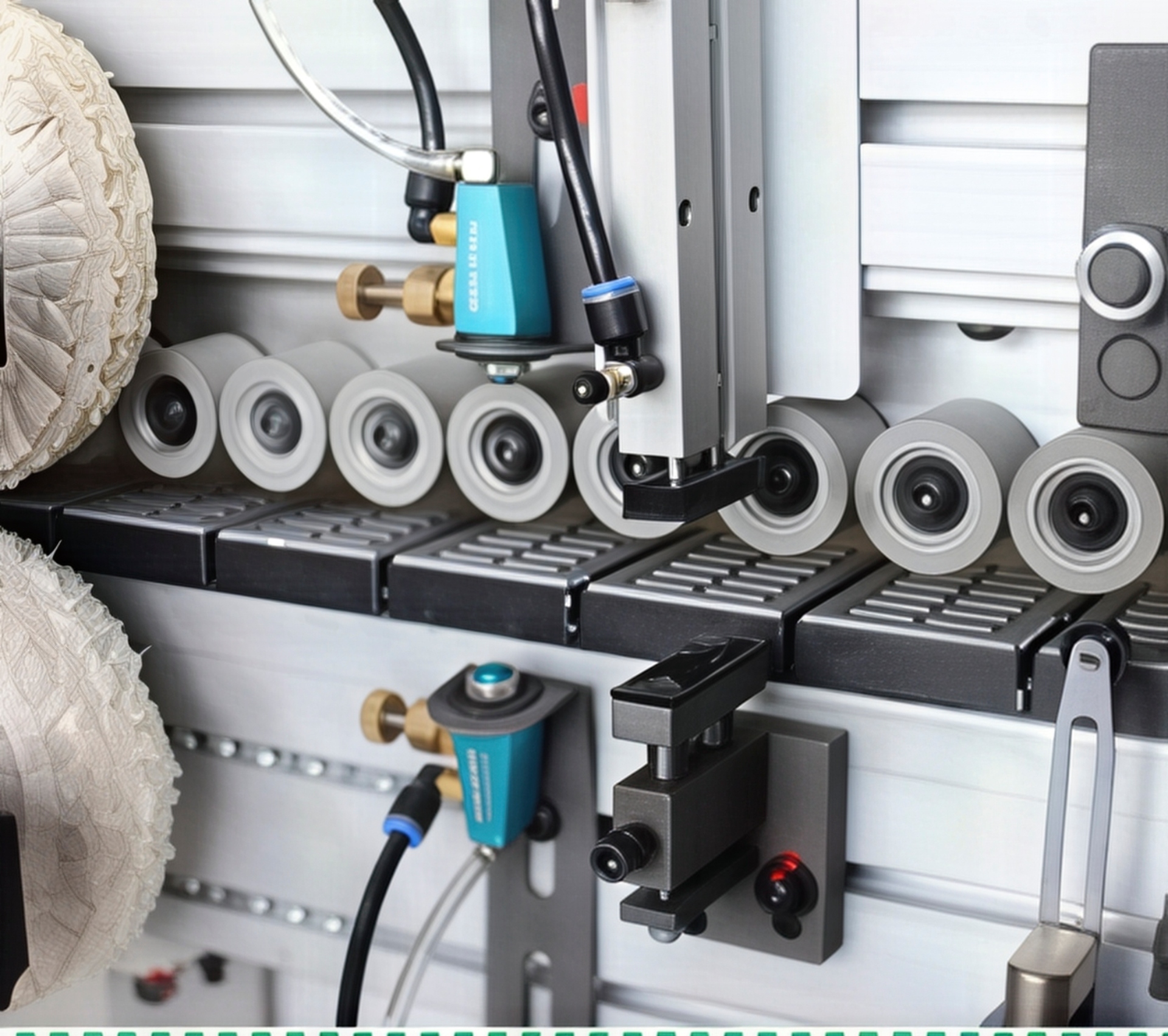

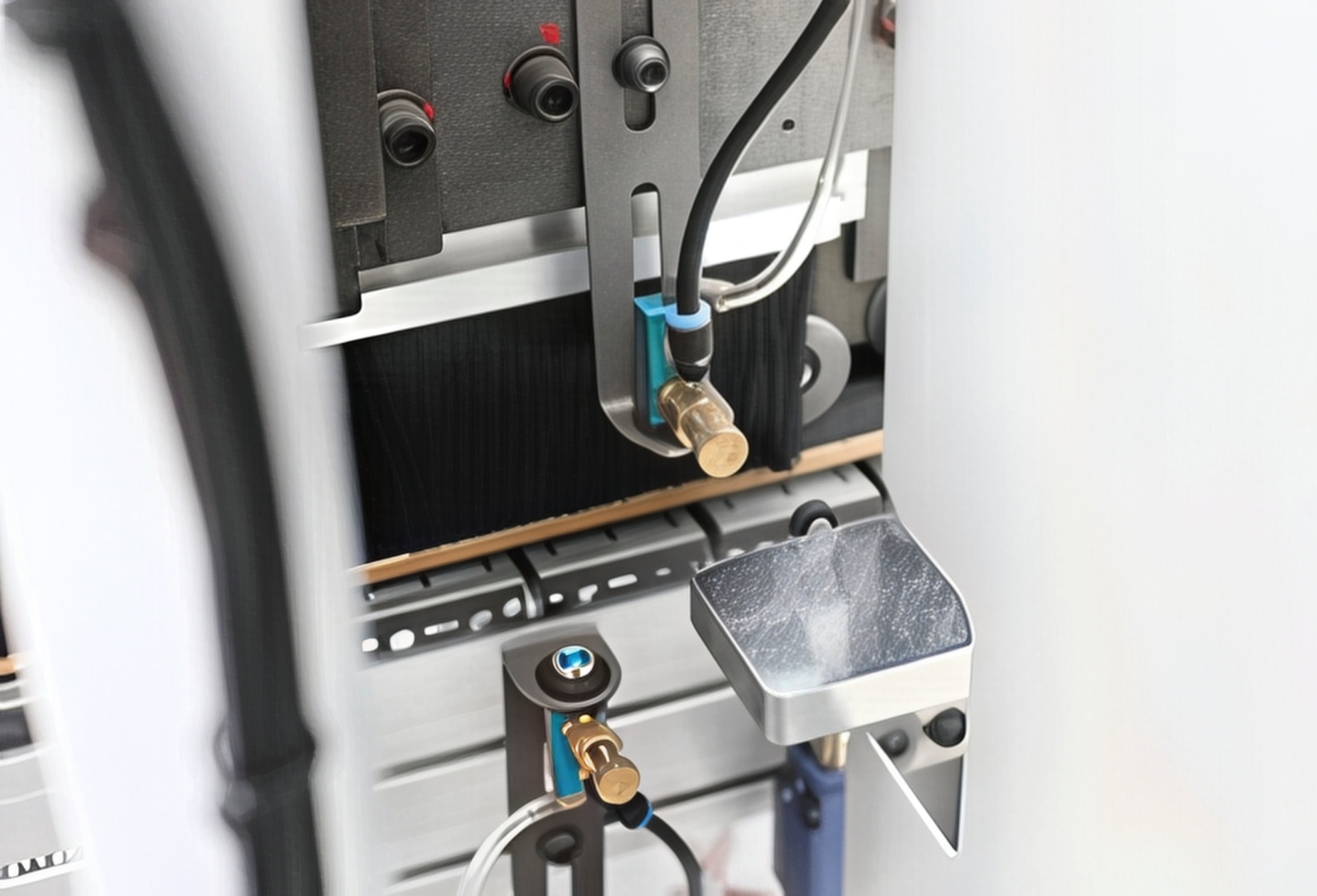

Узел подачи разделительной жидкости

Узел подачи разделительной жидкости предотвращает налипание клея на верхнюю и нижнюю поверхности заготовки. Автоматическая подача жидкости синхронизирована с движением узких панелей, минимизируя загрязнение и повышая качество поверхности.

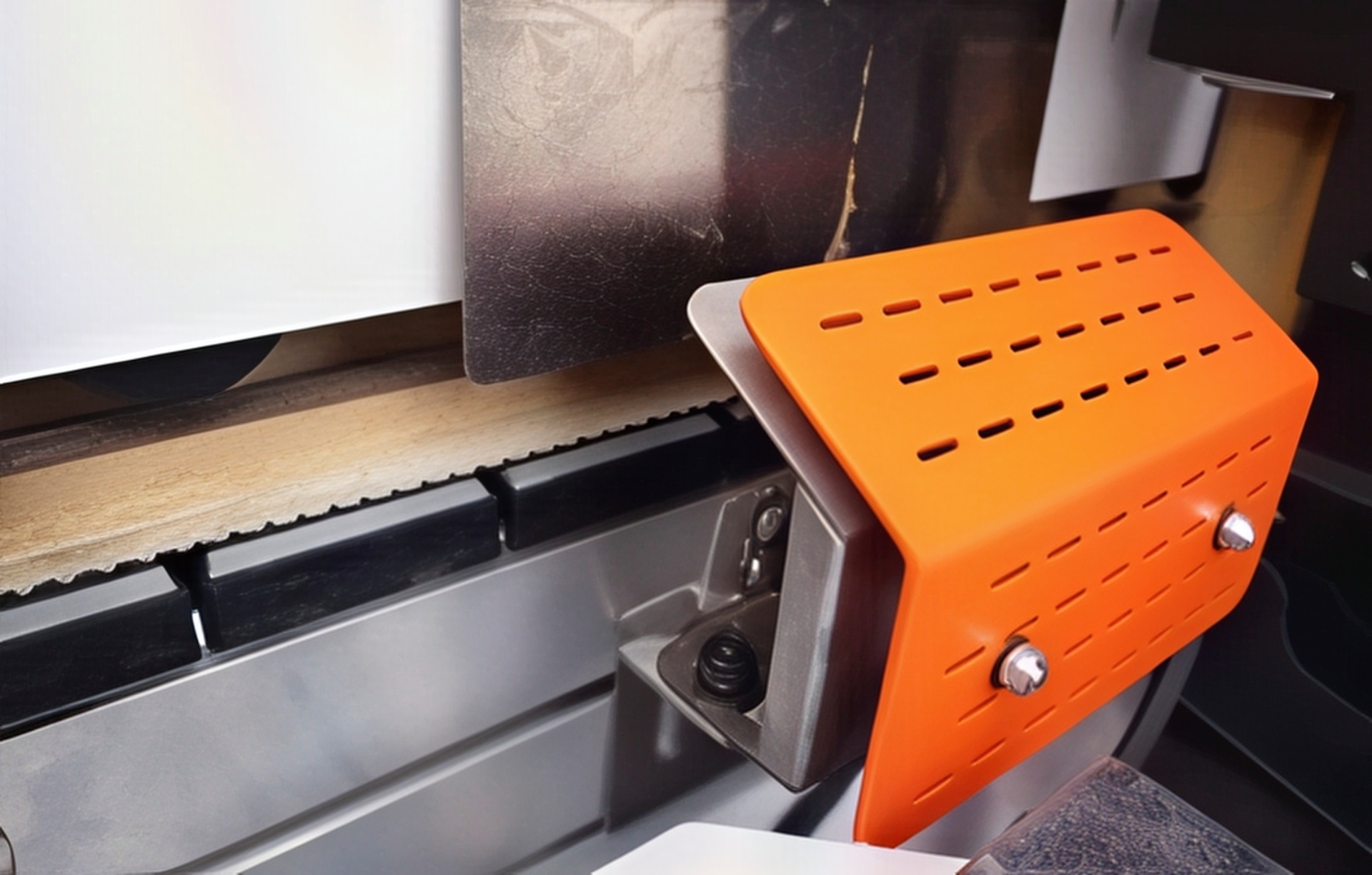

Узел прифуговки

Узел прифуговки подготавливает торцы узких заготовок для идеального приклеивания кромки.

• Оснащен двумя высокочастотными двигателями и алмазными фрезами, адаптированными для заготовок шириной ≥35 мм, удаляющими сколы и «ступеньку».
• Формирует ровную поверхность, обеспечивая прочное соединение кромки на узких панелях.
• Повышает эстетику тонких мебельных деталей, таких как полки и фасады.

Инфракрасная лампа нагрева

Инфракрасная лампа нагрева подогревает торец заготовки перед нанесением клея. Нагрев улучшает растекание клея, минимизируя видимый шов, и обеспечивает аккуратный результат на стандартных кромках при высокой скорости.

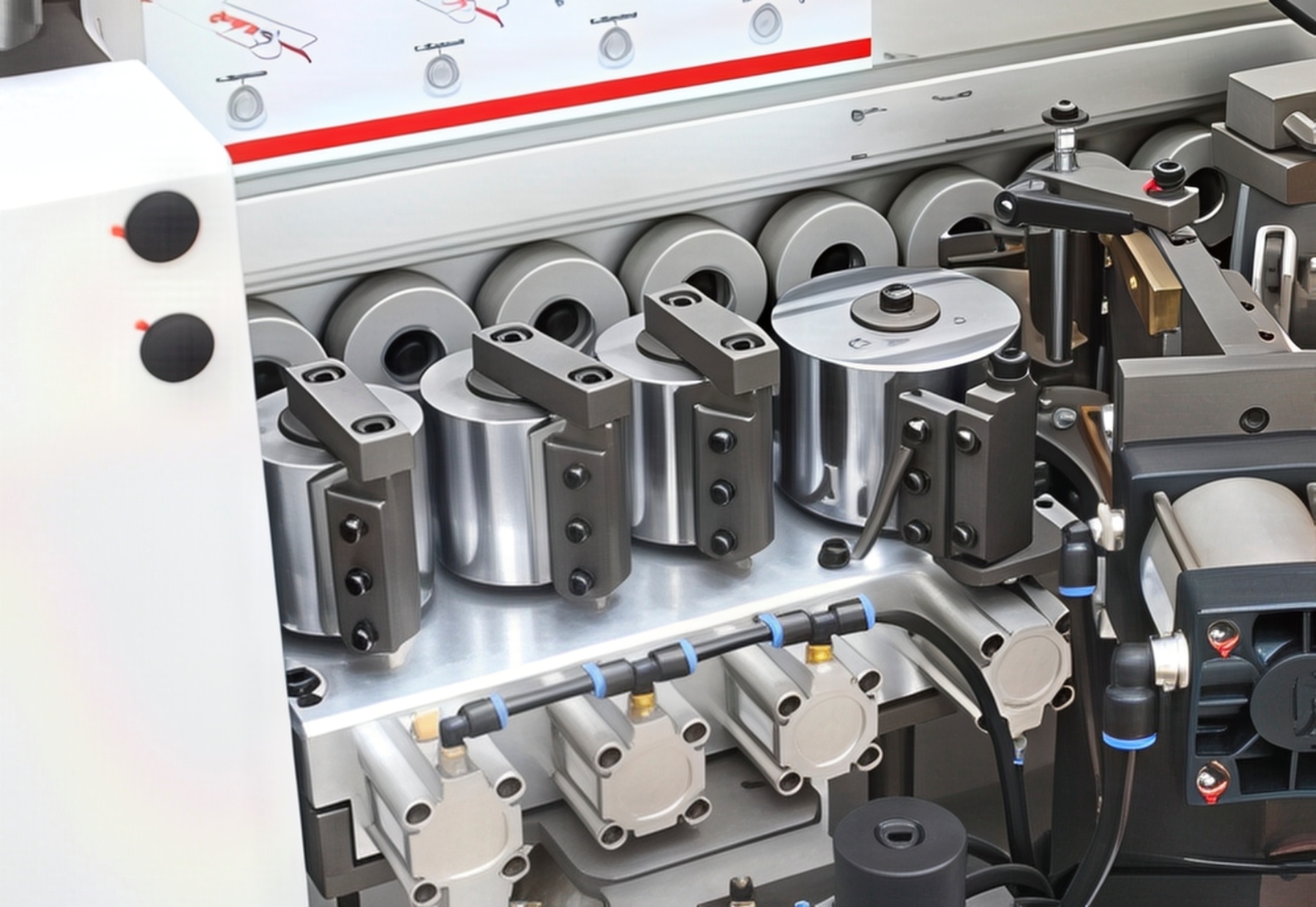

Пресс группа

Пресс группа гарантирует равномерное приклеивание кромки.

• Состоит из четырех роликов: моторизированного, двух конических и цилиндрического, обеспечивая плотное прилегание кромки 0,4–3 мм.
• Пневматическая регулировка давления адаптируется к узким заготовкам, минимизируя вибрации.
• Скребки на роликах удаляют остатки клея, поддерживая чистоту обработки тонких панелей.

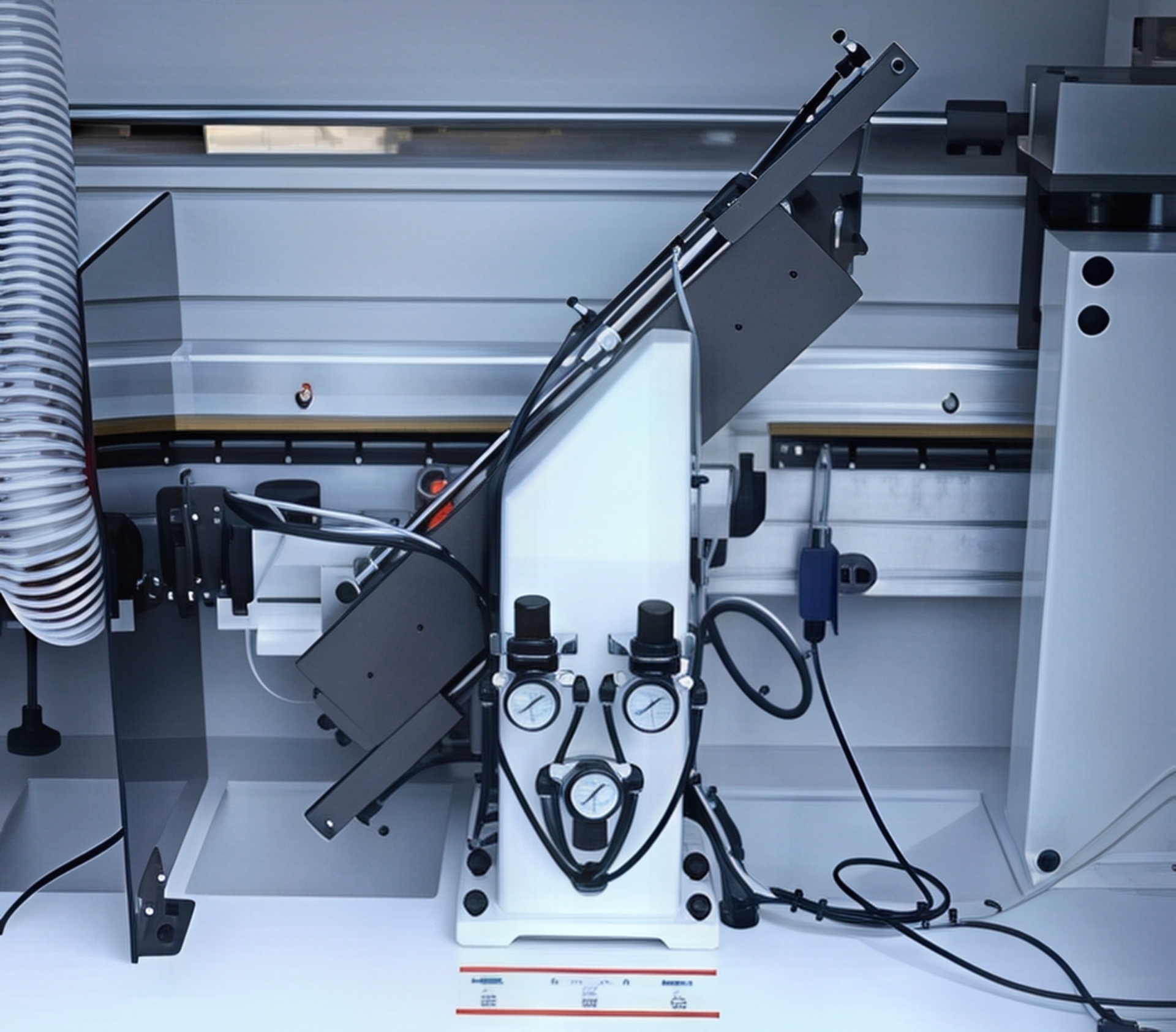

Узел торцевой обрезки

Узел торцевой обрезки оснащен двумя высокочастотными электродвигателями. Пильные узлы перемещаются по направляющим, обеспечивая чистый срез без сколов на скорости до 23 м/мин. Узел адаптирован для стандартных кромок на узких панелях.

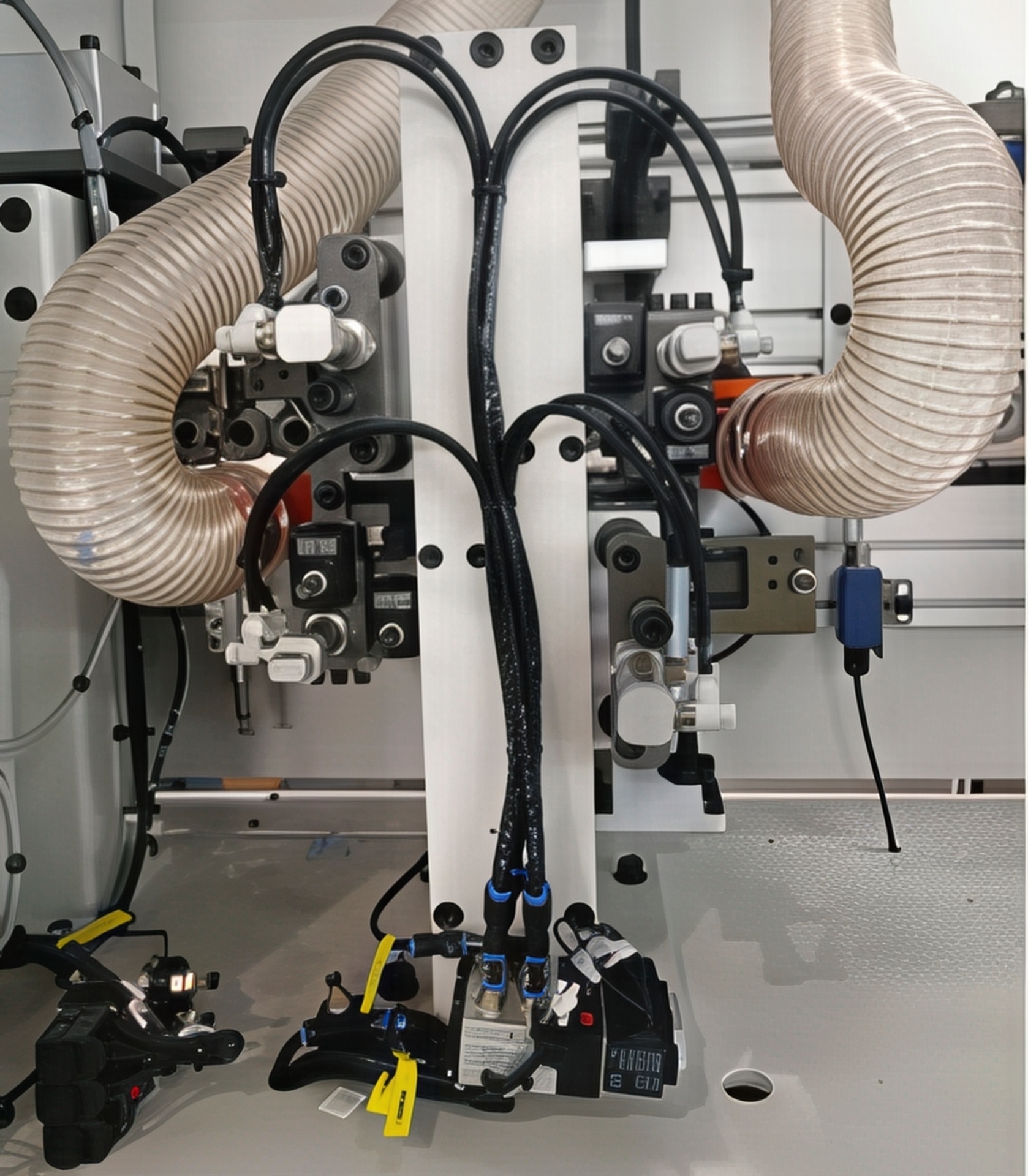

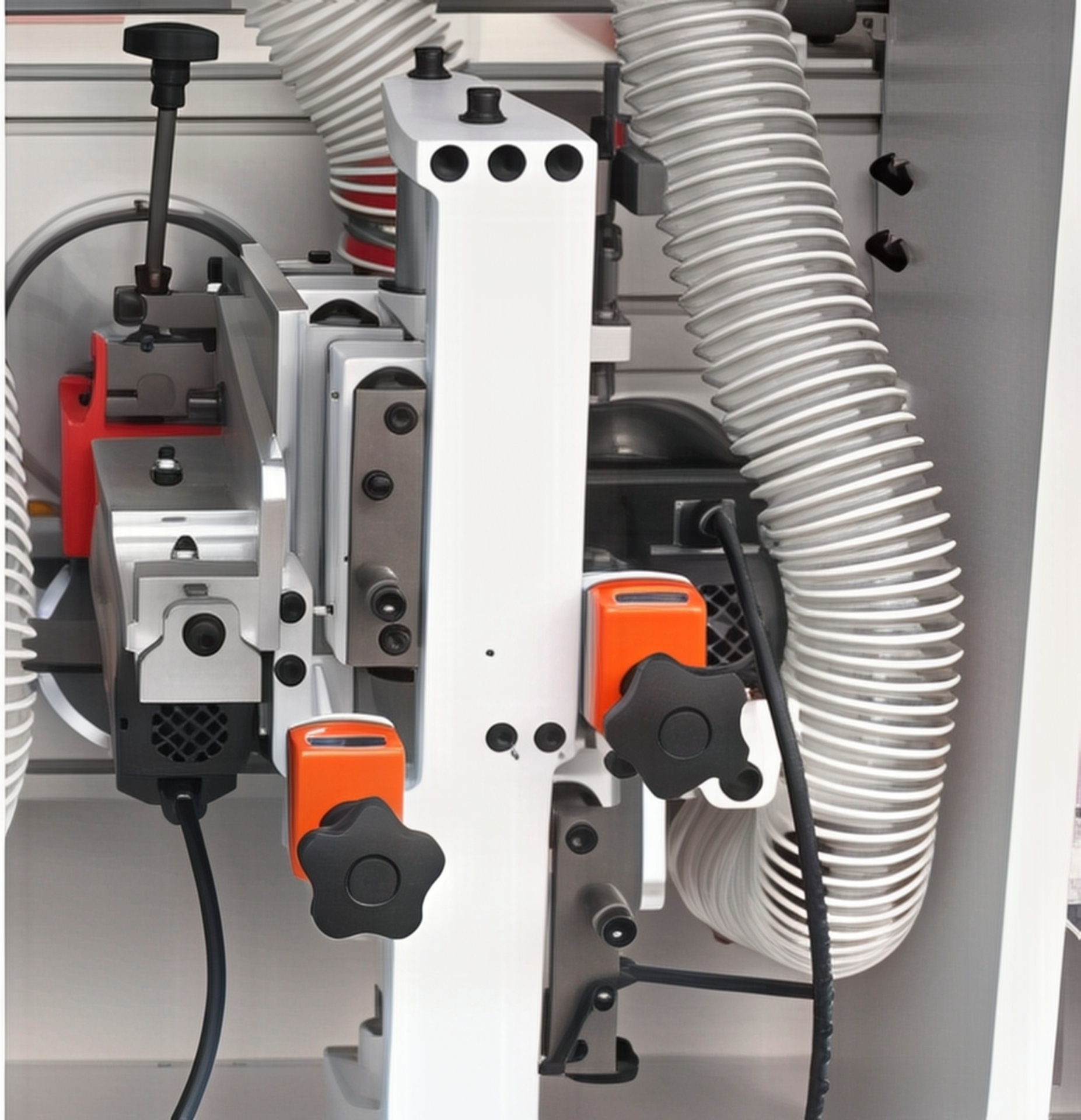

Фрезерный узел для снятия свесов кромки

Фрезерный узел для снятия свесов кромки включает черновой и чистовой подузлы. Черновой узел быстро удаляет свесы, а чистовой формирует радиусный профиль. Круглые копиры на плавающем узле предотвращают брак, обеспечивая гладкую кромку на заготовках толщиной 10–60 мм.

Узел радиусной цикли

Узел радиусной цикли удаляет следы фрезерования, придавая кромке 0,4–3 мм гладкость и радиусную форму. Узел обеспечивает финишную обработку, улучшая эстетику узких деталей корпусной мебели.

Узел подачи очистительной жидкости

Узел подачи очистительной жидкости удаляет загрязнения перед полировкой. Автоматическая подача жидкости синхронизирована с движением заготовки, предотвращая налипание стружки и клея, и обеспечивая чистую поверхность узких панелей.

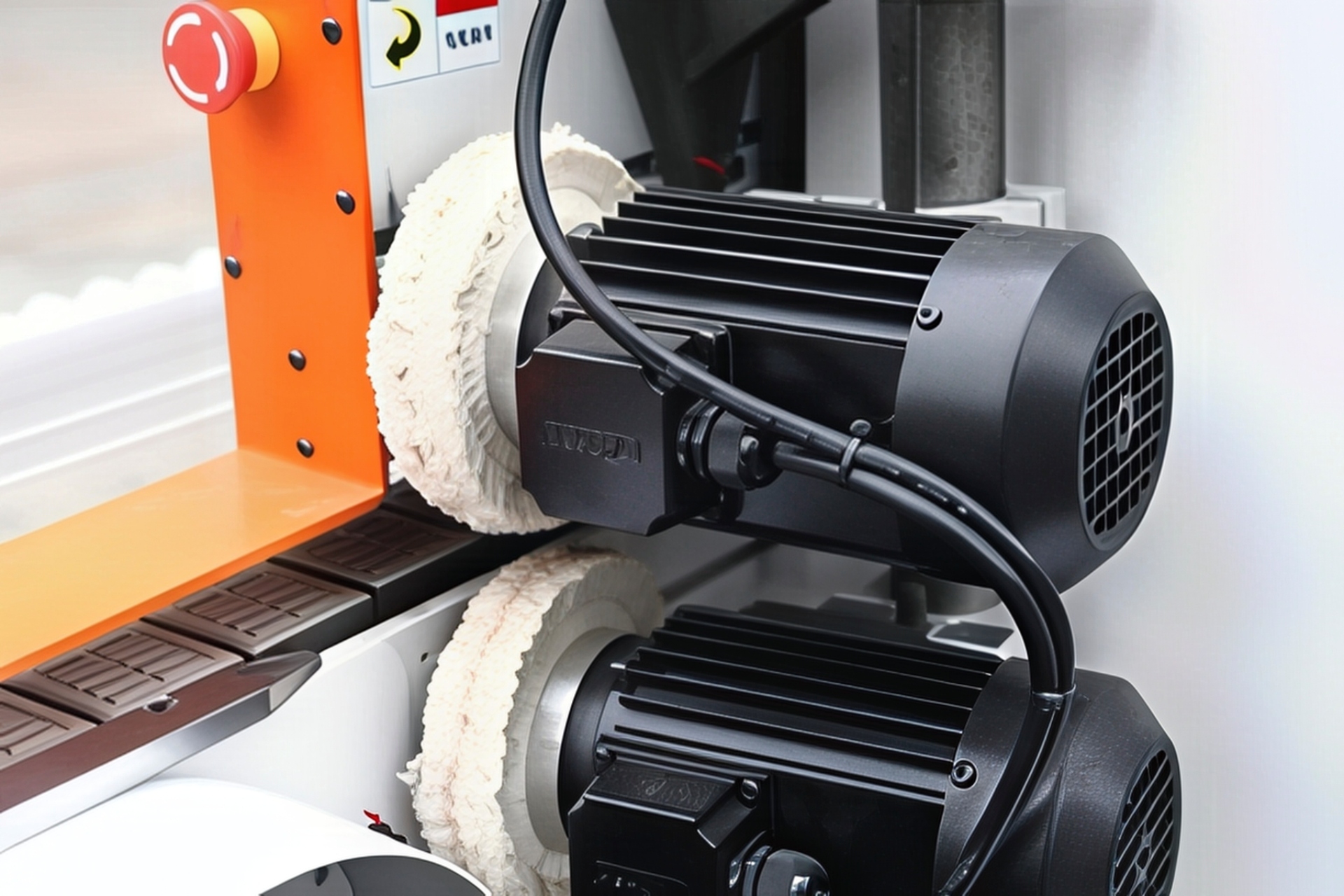

Узел полировки

Узел полировки завершает обработку, придавая кромке гладкость и блеск. Полировальные круги удаляют остатки клея и микроцарапины, обеспечивая премиум-финиш для стандартных кромок.

Система подачи

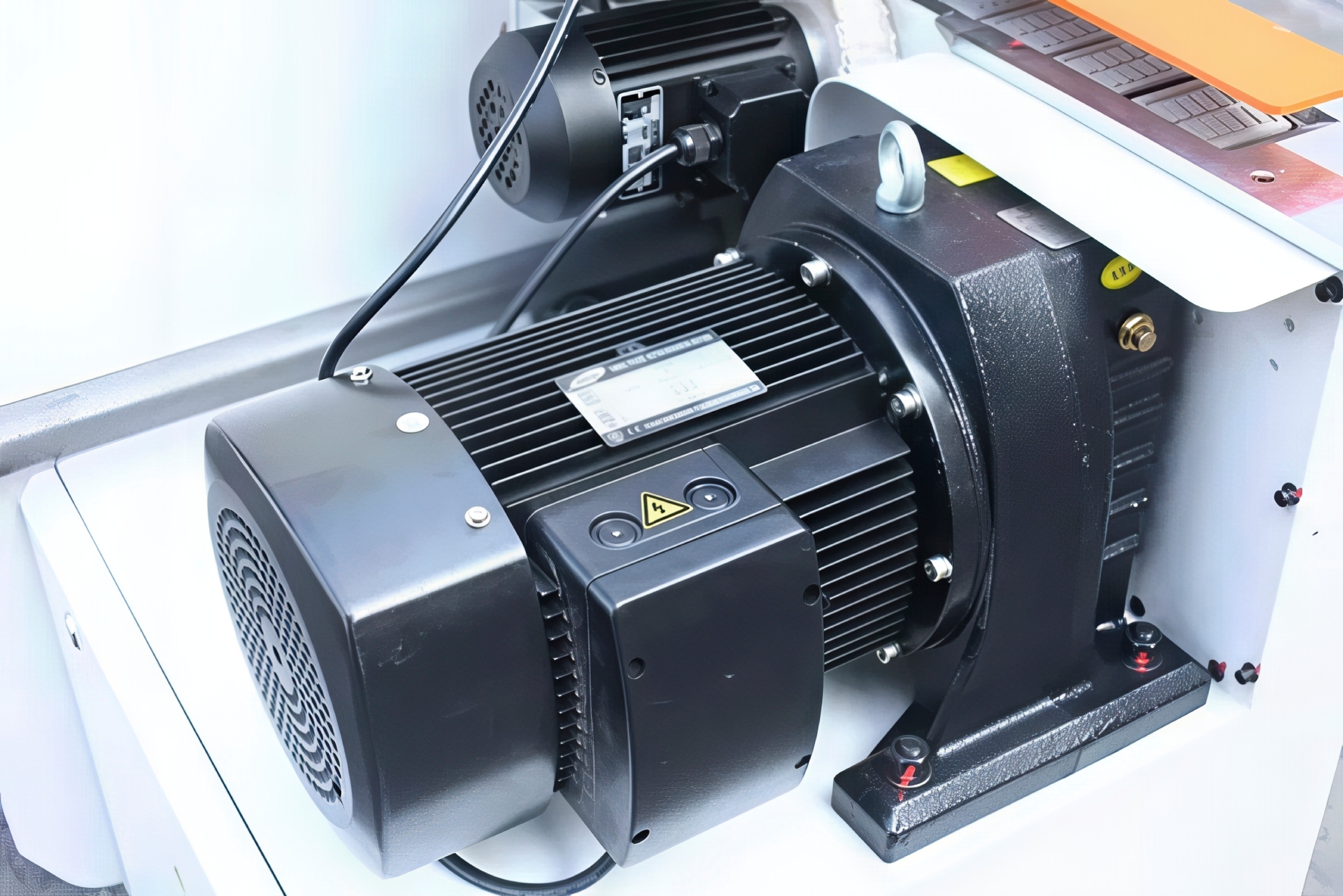

Система подачи оснащена цепным транспортером с редукционным двигателем мощностью 4 кВт. Обеспечивает стабильное перемещение узких заготовок на высокой скорости, предотвращая смещение.

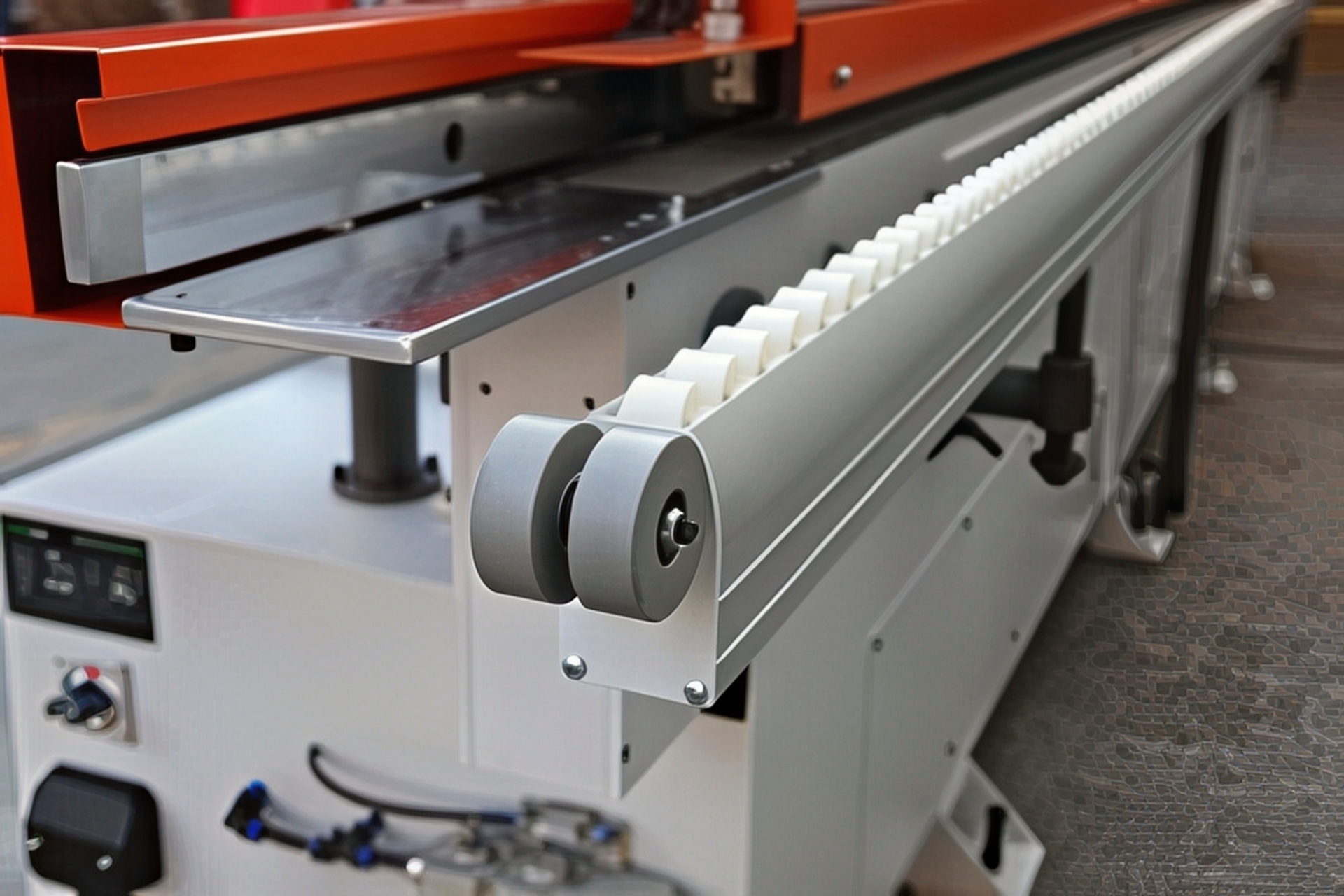

Выдвижной суппорт с прорезиненными роликами

Выдвижной суппорт с прорезиненными роликами обеспечивает поддержку узких заготовок по всей длине конвейера. Прорезиненные ролики предотвращают скольжение и повреждение поверхности панелей, упрощая обработку.

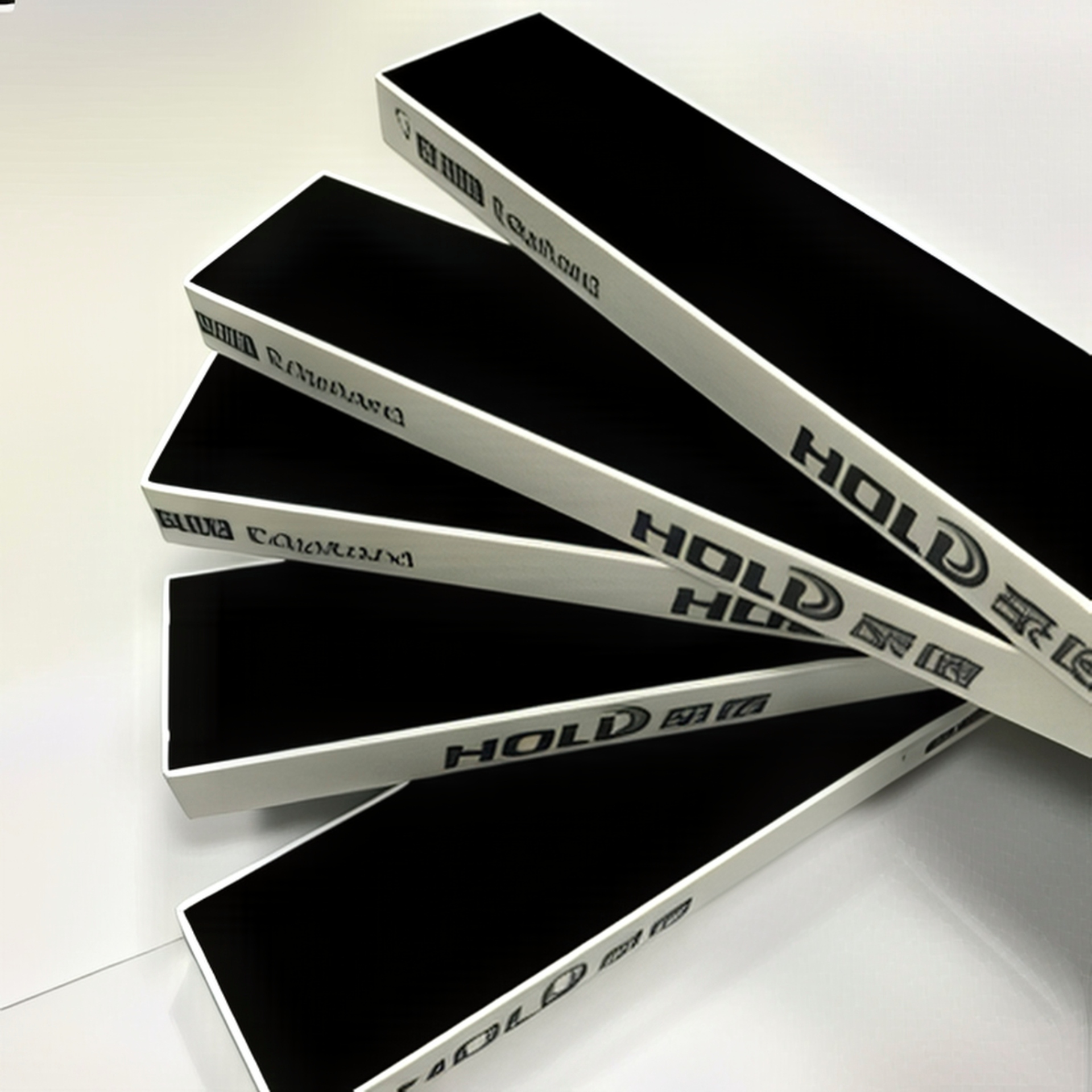

Специальное исполнение для узких заготовок

Специальное исполнение для узких заготовок позволяет обрабатывать панели шириной ≥35 мм при предварительном фрезеровании одной фрезой. Конструкция оптимизирована для узких деталей толщиной от 10 мм, обеспечивая высокое качество кромкооблицовки для корпусной мебели.

Главные преимущества кромкооблицовочного станка HOLD HD 623 S

1. Специализация на узких заготовках – устройства подачи и прижима обеспечивают точную обработку панелей шириной от 35 мм.
2. Компактность и эффективность – габариты 4 700 x 900 x 1 700 мм идеальны для небольших цехов с высокой производительностью.
3. Точность обработки – алмазные фрезы и радиусная цикля гарантируют безупречные кромки на узких деталях.
4. Удобство управления – Touch screen-дисплей упрощает настройку для узких панелей, минимизируя переналадку.
5. Надежность – двигатель подачи 4 кВт и моторизированная прижимная балка обеспечивают стабильную работу.
6. Экономичность – точная подача жидкостей и скребки снижают расход материалов, уменьшая себестоимость мебели.

Станок сочетает компактность, точность и специализацию, делая его оптимальным для обработки узких заготовок в производстве корпусной мебели.

Обслуживание и сервисная поддержка

Кромкооблицовочный станок HOLD HD 623 S разработан для интенсивной эксплуатации в производстве корпусной мебели, обеспечивая надежность и долговечность. Ключевые узлы, включая транспортер с двигателем 4 кВт и алмазные фрезы, защищены от пыли и стружки. Обслуживание включает смазку направляющих, очистку узлов и проверку фрез. Компания «Интервесп» предлагает монтаж, пуско-наладку, обучение и поддержку. Решение купить Кромкооблицовочный станок HOLD HD623S в Интервесп обеспечивает оперативный сервис, поставку запчастей и обновление ПО, минимизируя простои.

Экономическая эффективность и рентабельность

Покупка Кромкооблицовочного станка HOLD HD 623 S — инвестиция в эффективность производства корпусной мебели. Точность обработки узких заготовок, обеспечиваемая алмазными фрезами и пневматической пресс группой, сокращает время обработки и затраты на труд. Автоматизация, включая сенсорное управление и устройства для узких деталей, ускоряет цикл. Цена Кромкооблицовочного станка HOLD HD 623 S окупается благодаря сокращению брака, минимизации настройки и высокой скорости, повышая конкурентоспособность.

Безопасность эксплуатации

Кромкооблицовочный станок HOLD HD 623 S оснащен системами безопасности. Аварийные кнопки, кожухи и контроль предотвращают риски. Сенсорная система останавливает станок при ошибках. Узлы подачи жидкостей удаляют клей и стружку, поддерживая чистоту. Прорезиненные ролики суппорта исключают повреждение панелей. Эти меры обеспечивают безопасные условия, делая покупку Кромкооблицовочного станка HOLD HD 623S оптимальным решением для мебельного бизнеса.
