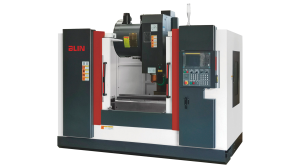

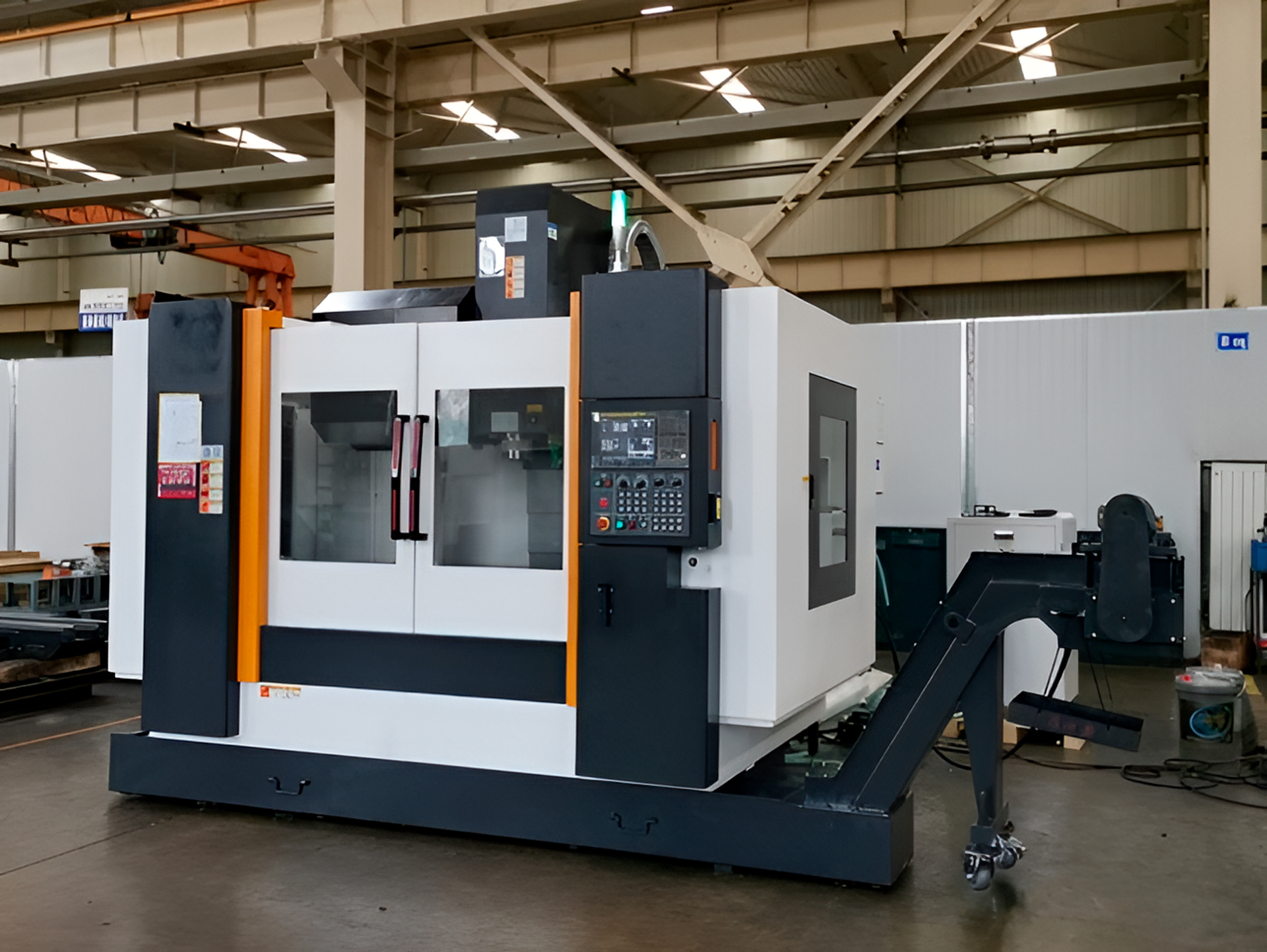

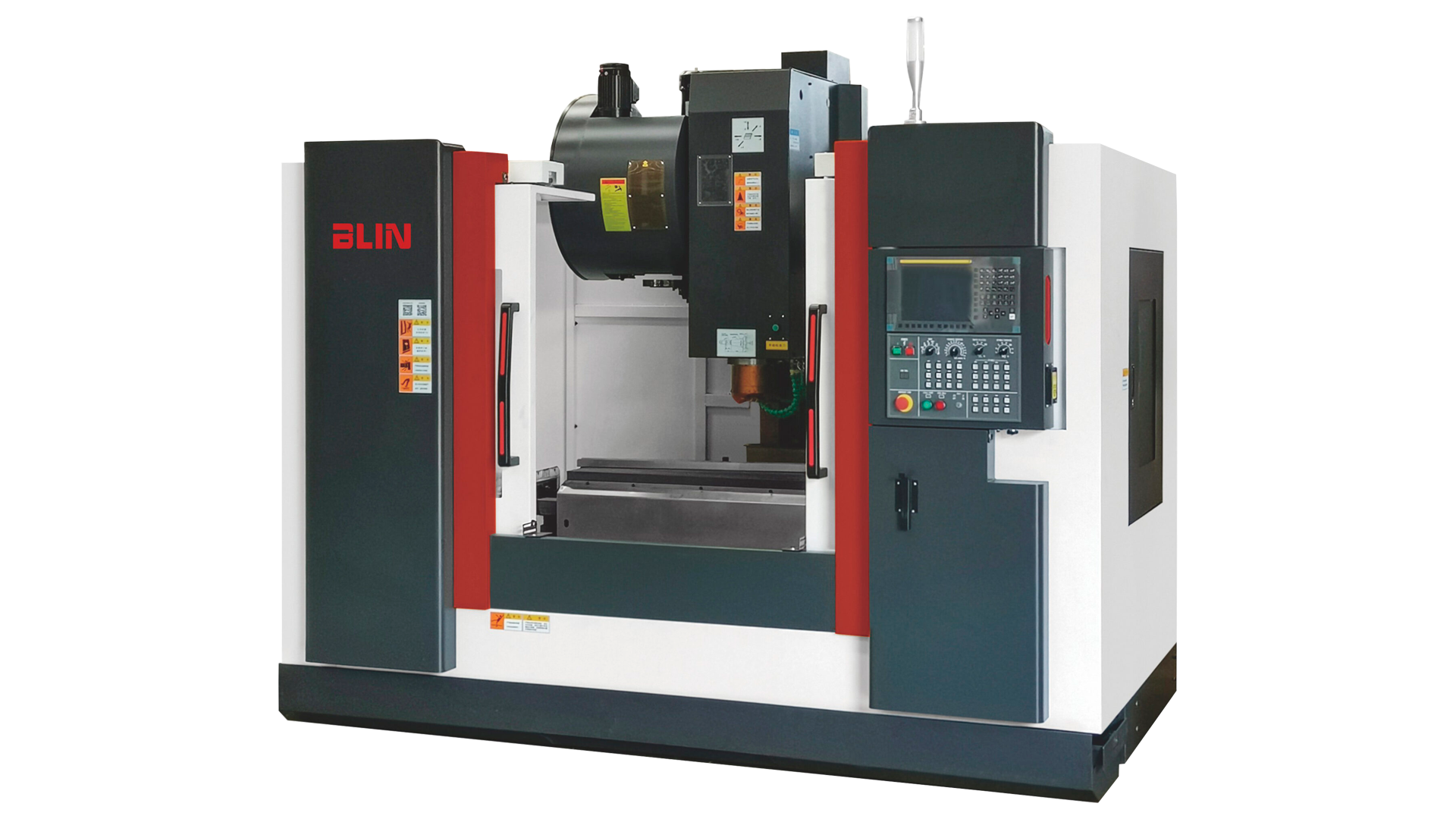

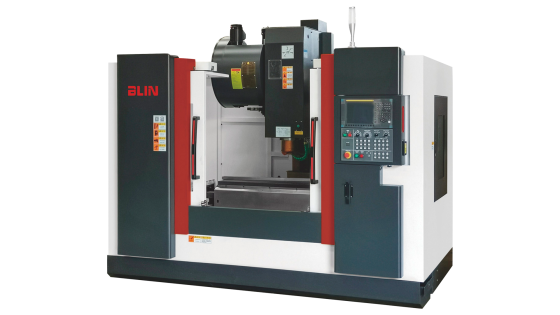

Фрезерный обрабатывающий центр с ЧПУ BLIN MACHINERY BL-B850 Fanuc

Фрезерный обрабатывающий центр с ЧПУ BLIN MACHINERY BL-B850 Fanuc — это мощный станок тяжёлого типа с коробчатыми направляющими, предназначенный для интенсивной обработки. Оснащён системой ЧПУ FANUC 0i MF, шпинделем BT40 и магазином инструментов на 24 позиции, станок обеспечивает высокую жёсткость и точность при обработке деталей весом до 600 кг. Станина из высококачественного чугуна, коробчатые направляющие и прецизионные ШВП гарантируют стабильность и долговечность при тяжёлых нагрузках.

Назначение и области применения

• Тяжёлая фрезерная обработка деталей размером до 1 050×500 мм в машиностроении, судостроении и энергетике.
• Серийное производство крупных компонентов для автомобильной и аэрокосмической промышленности.
• Обработка заготовок из стали, чугуна и сплавов с высокими требованиями к точности.
• Изготовление деталей сложной формы для тяжёлых производственных задач.

Ключевые функциональные возможности

Преимущества использования

• Коробчатые направляющие обеспечивают высокую жёсткость для тяжёлой обработки.
• Шпиндель с ременным приводом (до 8 000 об/мин) для мощной резки.
• Прецизионные ШВП (Ø40/10 мм) минимизируют люфт и обеспечивают точность.
• Станина из чугуна и усиленная конструкция гарантируют стабильность при высоких нагрузках.
• Магазин инструментов на 24 позиции ускоряет смену инструмента, повышая производительность.

Фрезерный станок BL-B850 Fanuc — это надёжный выбор для тяжёлой обработки, обеспечивающий высокую точность и производительность в сложных производственных условиях.

Технические характеристики фрезерного станка

Детальное описание узлов станка

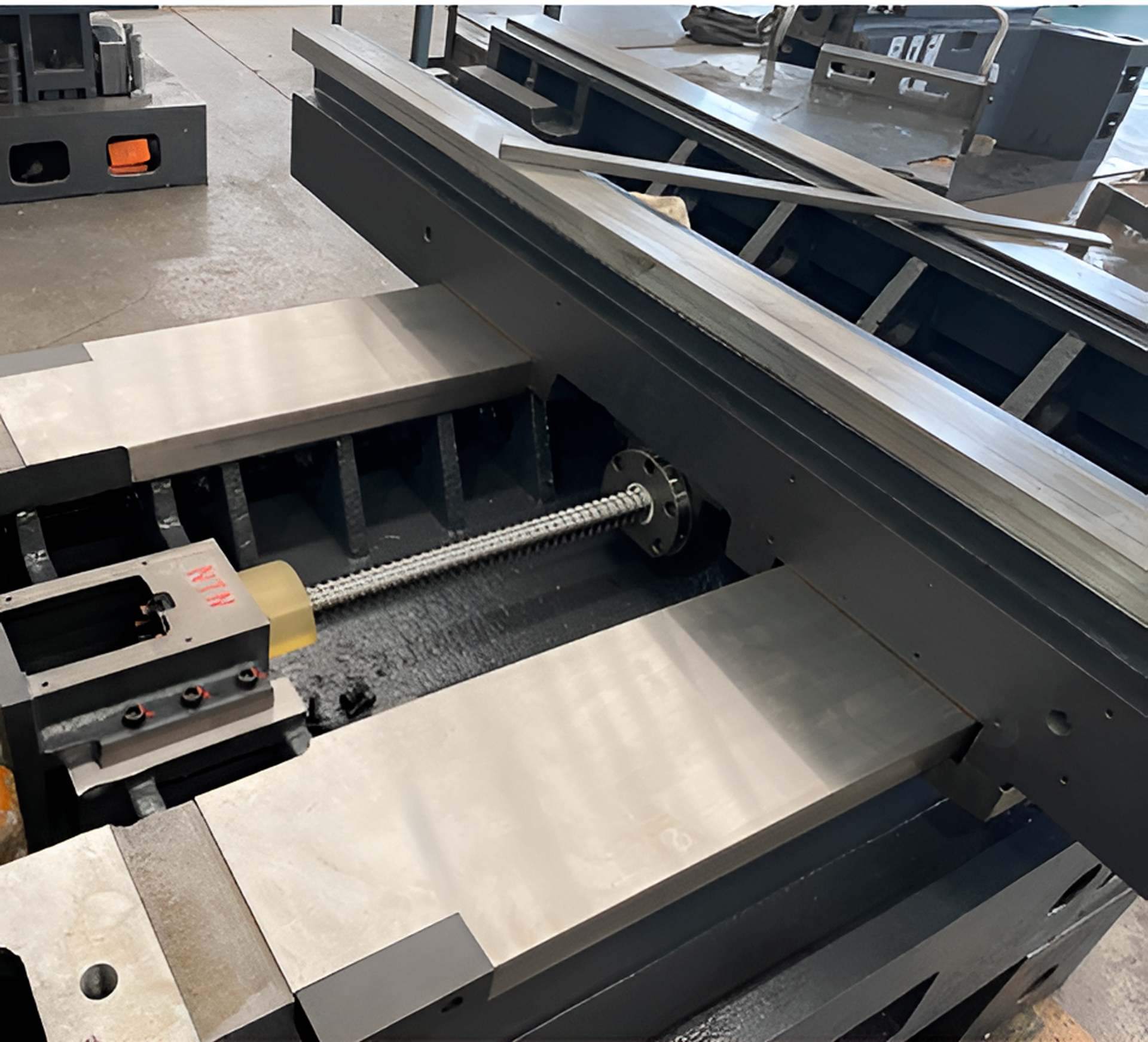

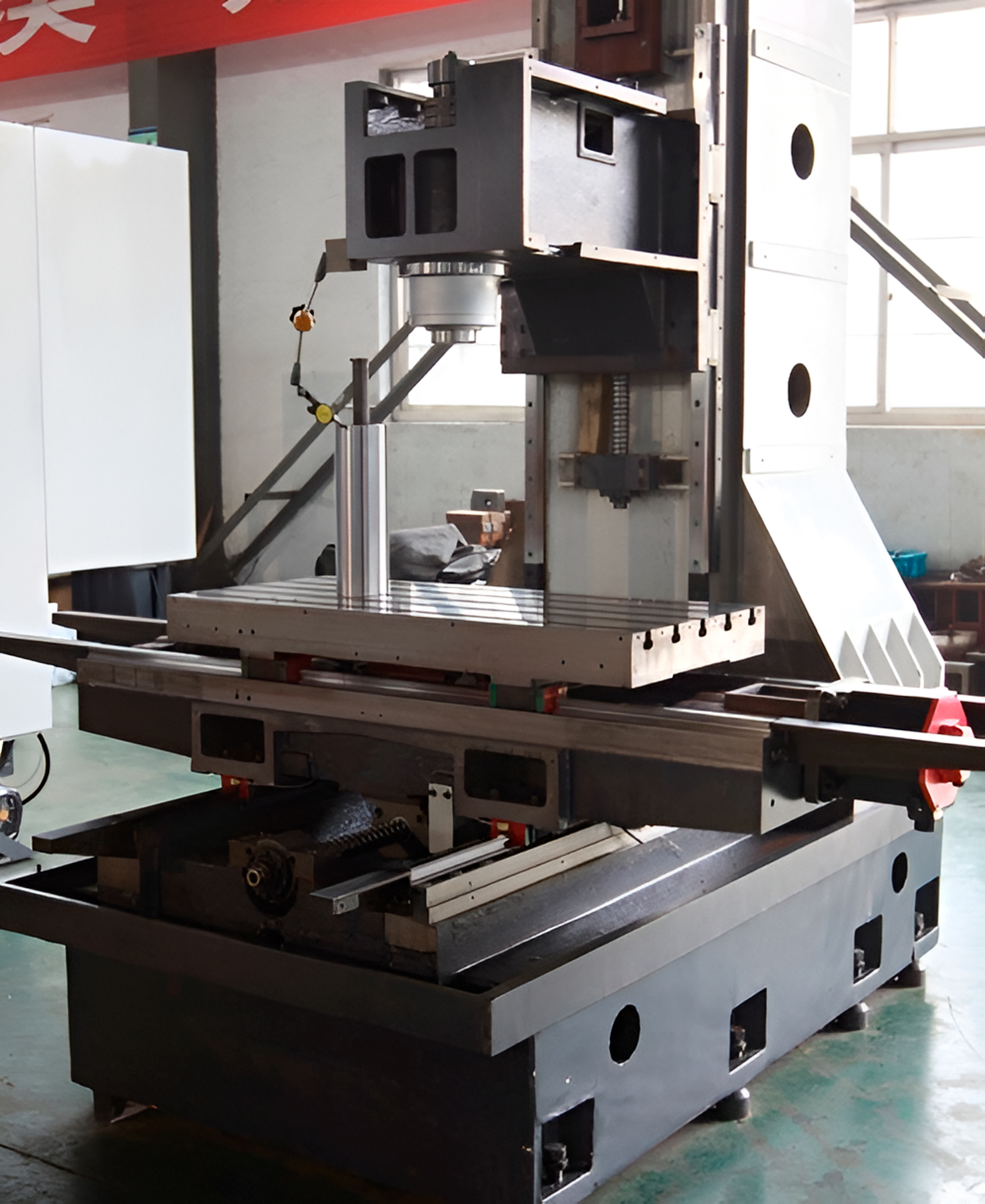

Конструкция станины

• Станина из высококачественного чугуна с широкими коробчатыми направляющими для максимальной жёсткости.
• Особенности:
  • Высокая устойчивость к вибрациям и деформациям.
  • Подходит для тяжёлой обработки крупных деталей.
  • Задний вывод стружки для удобства эксплуатации.

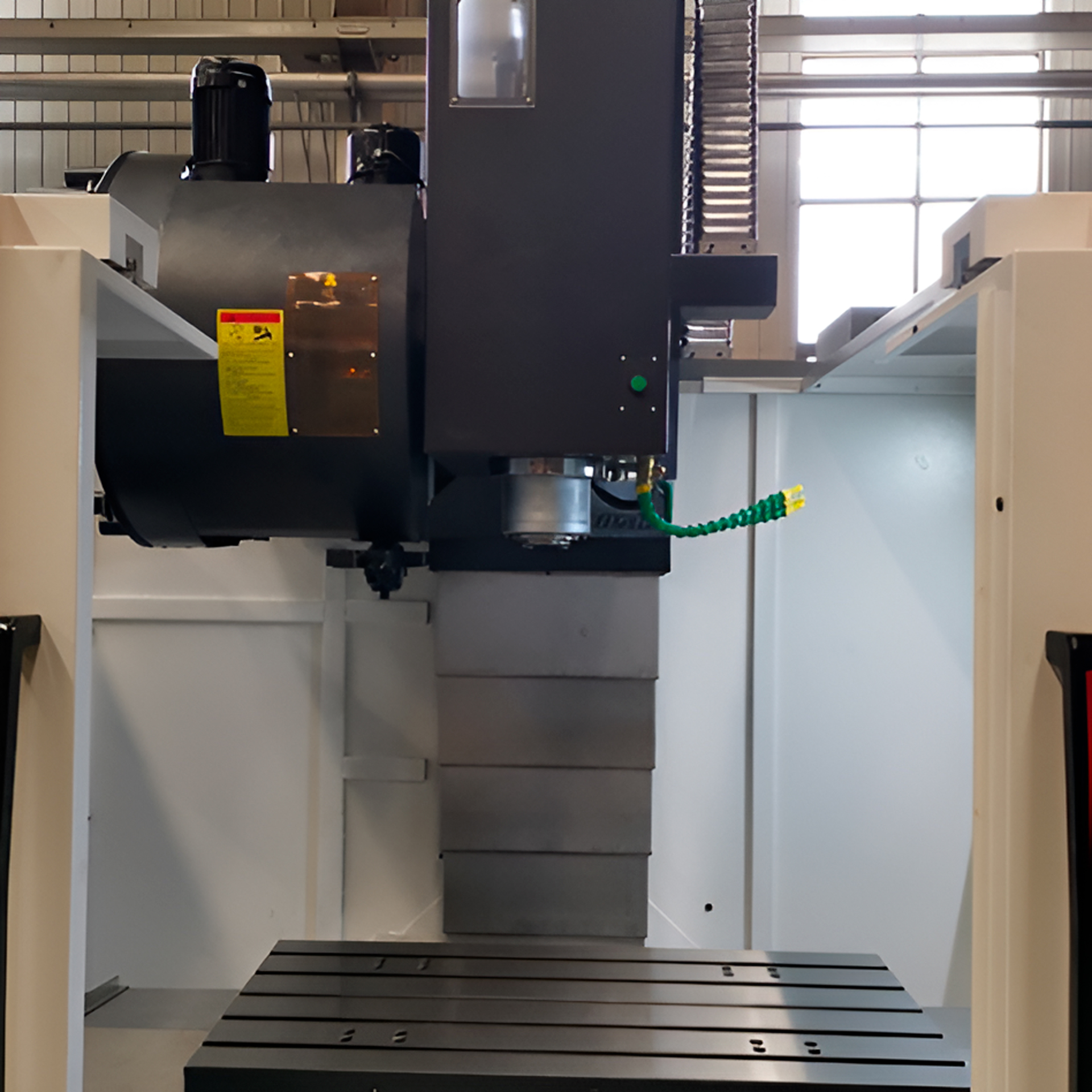

Шпиндель

• BT40, скорость до 8 000 об/мин (ременной привод), мощность 7.5/11 кВт (FANUC).
• Высокоточные подшипники NSK/NTN для стабильной работы.
• Расстояние от торца шпинделя до стола: 150–700 мм.

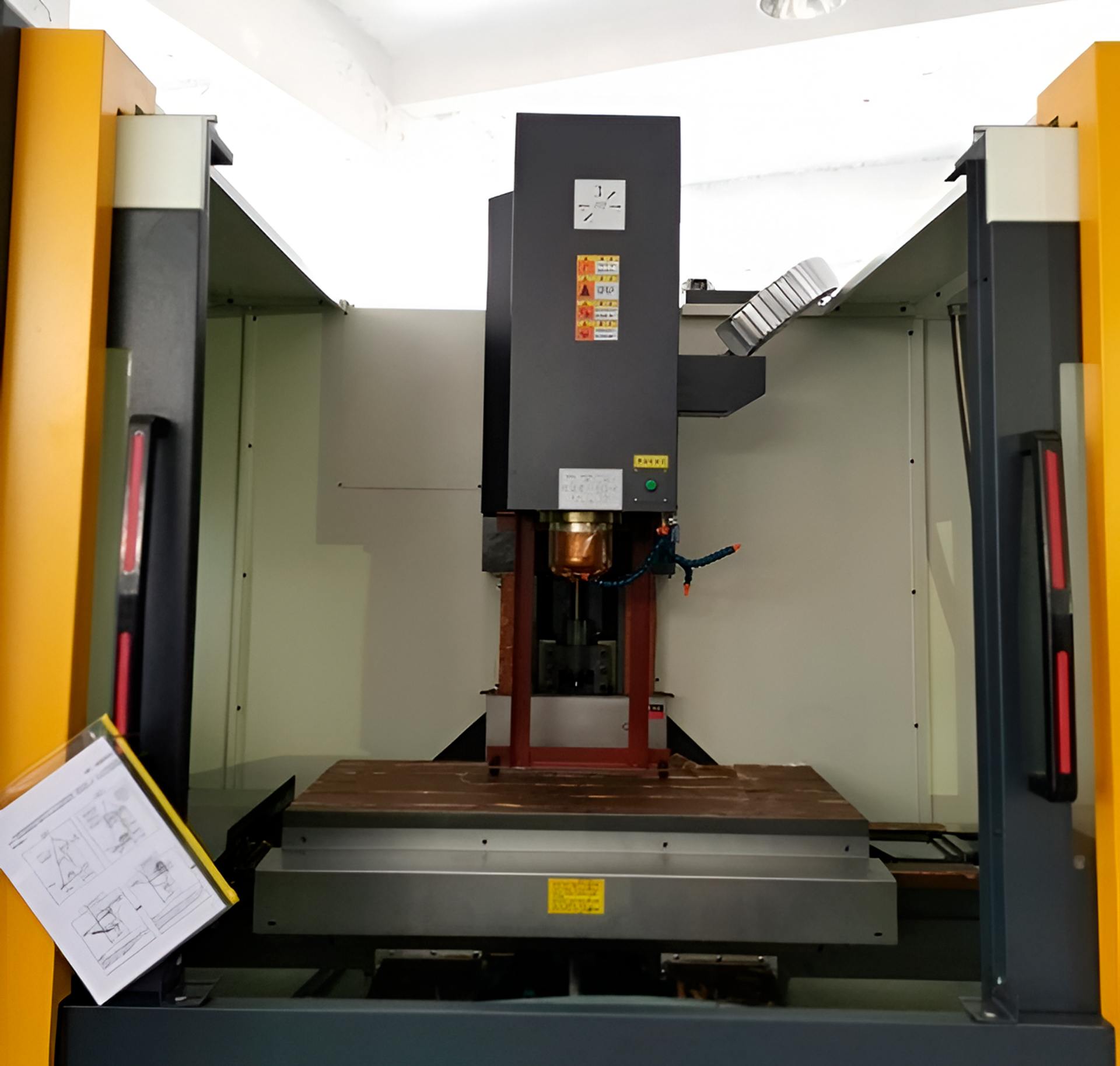

Перемещение по осям

• Широкие коробчатые направляющие для тяжёлой обработки.
• Прецизионные ШВП (Ø40/10 мм) с предварительным натяжением для устранения люфта.
• Перемещение: X: 800 мм, Y: 500 мм, Z: 550 мм.
• Скорость быстрых перемещений: 20/20/20 м/мин (X/Y/Z).

Инструментальная система

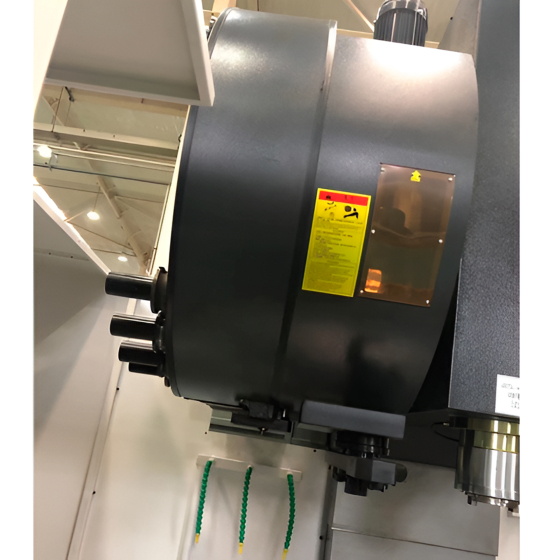

• Рычажный магазин (24 позиции) или зонтичный (20 позиций).
• Максимальный вес инструмента: 8 кг, длина: 300 мм, диаметр: Ø80 мм.

Система ЧПУ и управления

• FANUC 0i MF с поддержкой осей X, Y, Z и G-кодов.
• Интерфейсы: RS232, USB для интеграции с CAD/CAM.
• Интуитивное управление для точной фрезерной обработки.

Главные преимущества фрезерного станка

1. Жёсткость: Коробчатые направляющие и станина из чугуна для тяжёлой обработки.
2. Точность: Позиционирование 0.012/0.010/0.012 мм, повторяемость 0.008/0.006/0.008 мм.
3. Производительность: Шпиндель с ременным приводом (8 000 об/мин) и магазин на 24 инструмента.
4. Универсальность: Подходит для обработки крупных деталей из различных материалов.
5. Надёжность: Компоненты от NSK, HIWIN/PMI, FANUC и других брендов.

Экономическая эффективность

Купить фрезерный станок с ЧПУ BL-B850 Fanuc — это инвестиция в производительность и качество. Высокая жёсткость, точность и надёжные компоненты минимизируют время обработки и затраты на обслуживание, обеспечивая быструю окупаемость.

Чек-лист для установки

• Подготовка к установке
  • Проверка поставки: Станок, магазин инструментов (24/20 позиций), комплект документации.
  • Документация: Руководство, электрические схемы, инструкции по ЧПУ FANUC.
  • Осмотр: Проверка шпинделя, подшипников, ШВП, направляющих, магазина инструментов.
  • Требования к помещению:
    • Пол: бетонный (≥200 мм, C20/25), ровный (≤0,02 мм/м), нагрузка ≥6 500 кг.
    • Температура: 10–30°C, влажность: 30–70%.
    • Освещение: ≥500 люкс.
  • Электропитание: 3-фазное, 380 В, 50 Гц, ≥15 кВА.
  • Инструменты: Грузоподъёмное оборудование (≥6 500 кг), уровень, анкерные болты, смазка.
• Установка станка
  • Размещение: Выровнять по уровню (≤0,02 мм/м).
  • Фиксация: Закрепить анкерными болтами.
  • Электропитание: Подключить, проверить заземление.
  • Инструментальная система: Установить магазин инструментов (24/20 позиций).
  • Дополнительные системы:
    • Система ЧПУ SIEMENS 828D, стружкоотвод, редуктор ZF, зонтичный магазин на 20 позиций (опции).

Комплектация

• Система ЧПУ FANUC 0i MF
• Рычажный магазин инструментов (24 позиции)
• Освещение рабочей зоны, сигнальная лампа
• Трансформатор 380 В
• Комплект документации

Дополнительная комплектация

• Система ЧПУ SIEMENS 828D
• Зонтичный магазин инструментов (20 позиций)
• Стружкоотвод
• Редуктор ZF
