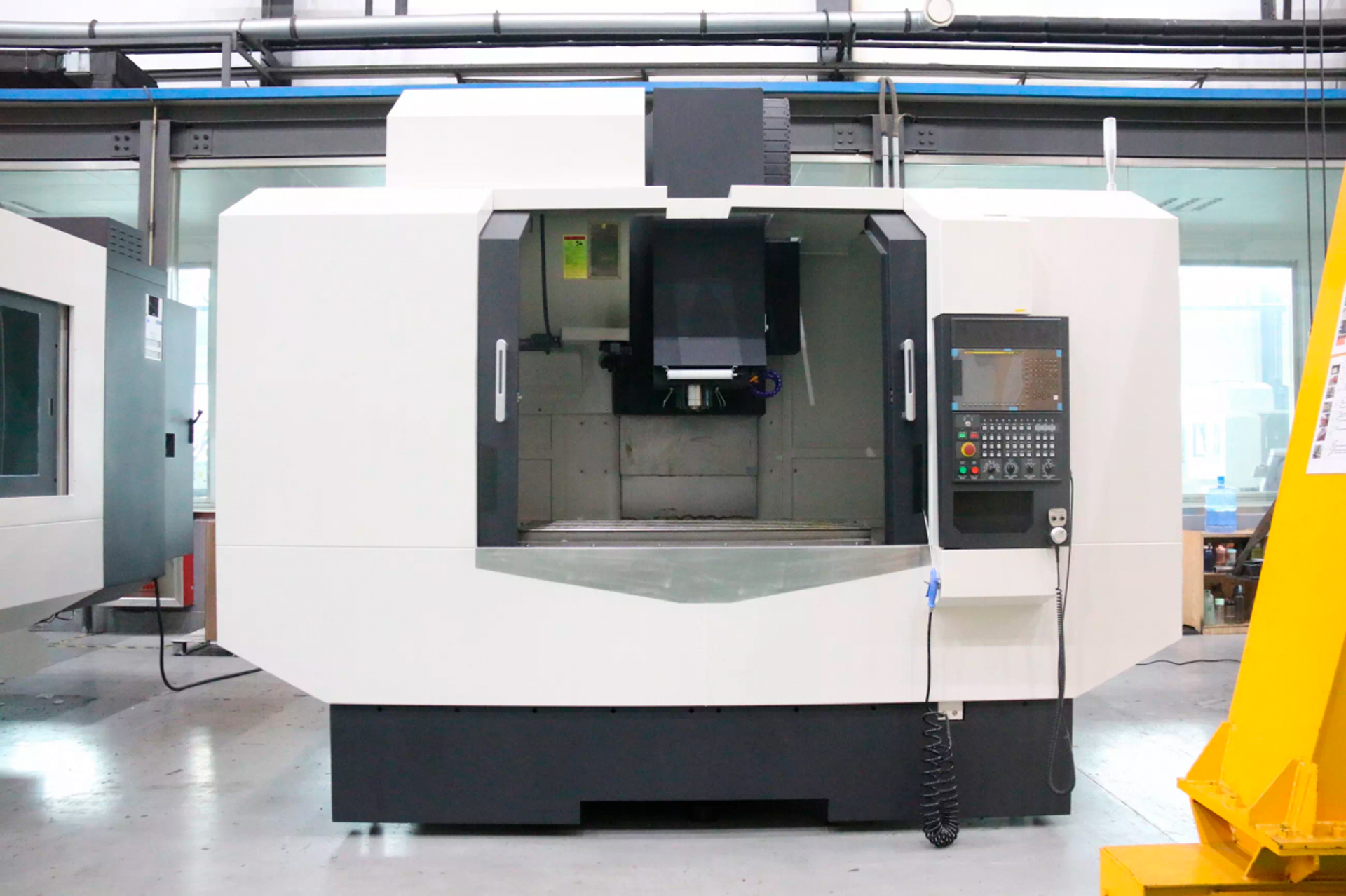

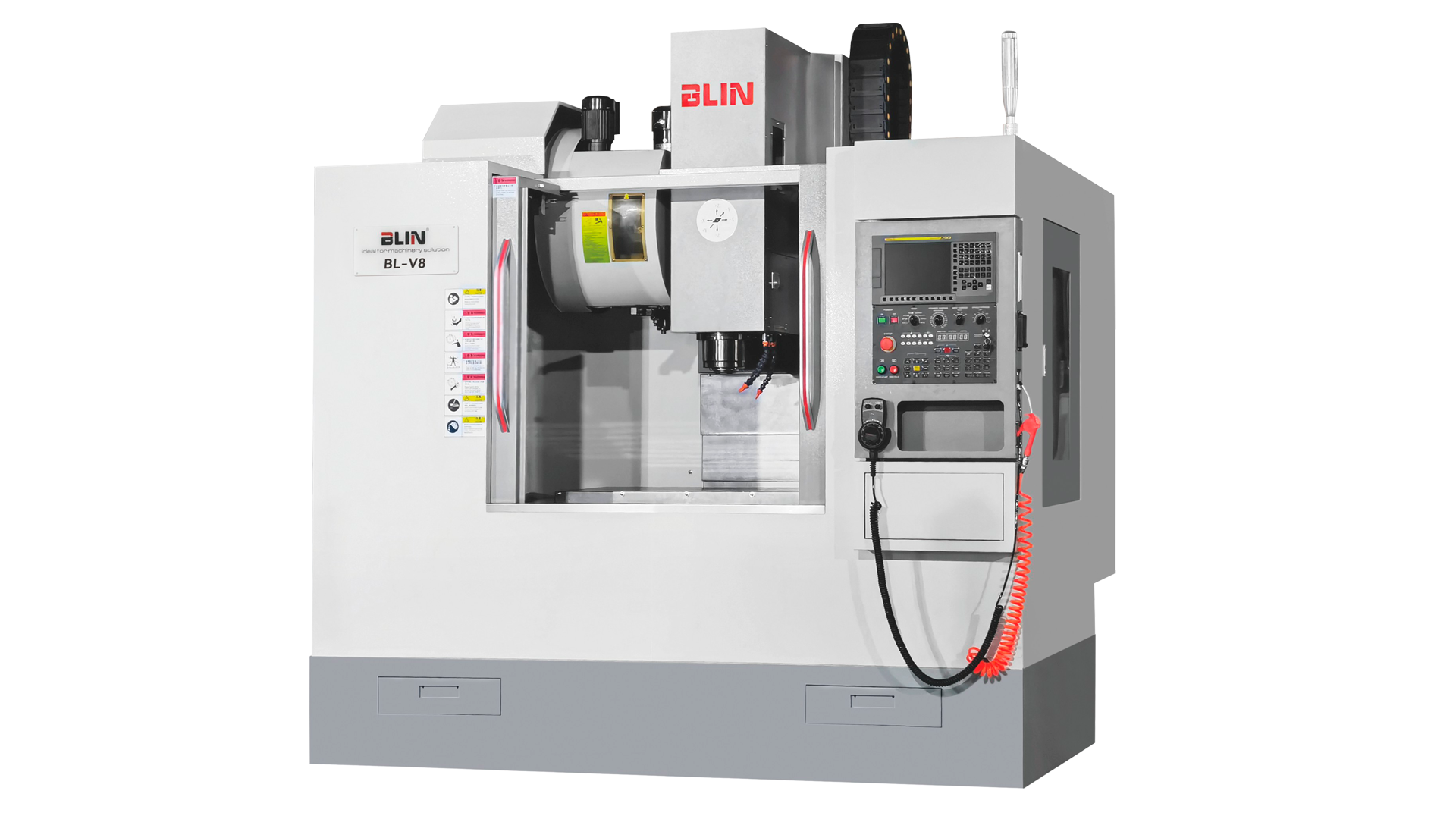

Фрезерный обрабатывающий центр с ЧПУ BLIN MACHINERY BL-V13S Fanuc

Фрезерный станок с ЧПУ BLIN MACHINERY BL-V13S Fanuc — это высокопроизводительное оборудование тяжёлого класса нового поколения, разработанное по передовым немецким технологиям. Модель BL-V13S представлена в двух исполнениях: BL-V13S BT40 — универсальный вариант для скоростной и прецизионной обработки, и BL-V13S BT50 — силовой станок для интенсивной резки крупных заготовок. Оба варианта построены на базе станины из минерального композита, обеспечивающего исключительную вибро- и термостойкость, что делает их по точности и устойчивости сопоставимыми с тайваньскими аналогами. Оснащённые системой ЧПУ FANUC 0i MF и 24-позиционным рычажным магазином инструментов, станки идеально подходят для серийного и ответственного производства.

Назначение и области применения

• BL-V13S BT40: Прецизионная и скоростная обработка деталей средней жёсткости из алюминия, сталей и сплавов в машиностроении, приборостроении и автомобильной промышленности.
• BL-V13S BT50: Тяжёлая силовая фрезеровка массивных заготовок из чугуна, конструкционных сталей и титановых сплавов в энергетике, судостроении и оборонной промышленности.
• Серийное производство крупногабаритных корпусов, рам, редукторов и других силовых узлов.
• Работа в автоматизированных линиях с минимальным вмешательством оператора.

Ключевые функциональные возможности

Преимущества использования

• Два исполнения — одна платформа: Выбор между скоростной обработкой (BT40) и мощной тяжёлой резкой (BT50).
• Высокая вибропрочность: Минеральный композит поглощает вибрации в 10 раз эффективнее чугуна, повышая качество поверхности на 20%.
• Термостабильность: Теплопроводность в 20 раз ниже, чем у чугуна, а теплоёмкость — в 2,1 раза выше, что предотвращает температурные деформации.
• Точность контроля: Ключевые узлы проверяются на трёхкоординатном измерительном аппарате ZEISS (Германия) и лазерном интерферометре RENISHAW (Великобритания).
• Отсутствие противовеса по оси Z: Снижает вибрации и повышает динамическую устойчивость при высоких скоростях перемещения.

Фрезерный станок BL-V13S Fanuc — это решение для предприятий, которым нужен выбор между скоростью и мощью. Благодаря сочетанию инновационных материалов и комплектующих от ведущих мировых брендов, станок обеспечивает стабильную работу даже при максимальных нагрузках.

Технические характеристики фрезерного станка BL-V13S

Детальное описание узлов станка

Конструкция станины и колонны

• Изготовлены из минерального композита по немецкой технологии с использованием 3D-синхронного проектирования и анализа методом конечных элементов (FEA).
• Преимущества материала:
  • Вибропоглощение в 10 раз выше, чем у стандартного чугуна.
  • Теплопроводность — 1/20 от чугуна, теплоёмкость — в 2,1 раза выше.
  • Высокая коррозионная стойкость к СОЖ и другим жидкостям.
  • Точность литья позволяет исключить дополнительную механическую обработку.

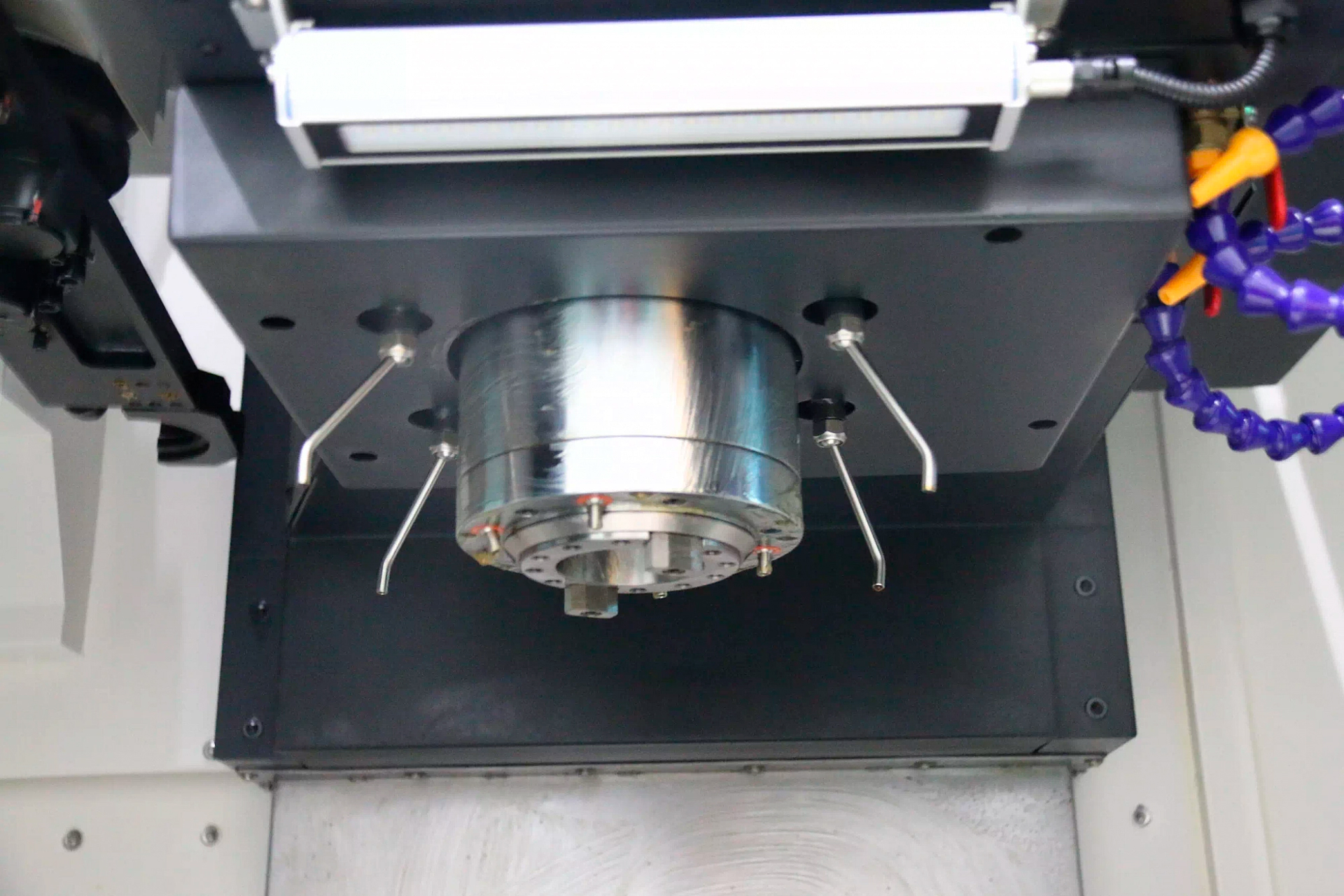

Шпиндель

• BL-V13S BT40: Шпиндель BT40, мощность 11/18,5 кВт, скорость до 8 000 об/мин (ременной привод). Подходит для скоростной и прецизионной обработки. Опционально — 10 000/12 000 об/мин (прямой привод).
• BL-V13S BT50: Шпиндель BT50, мощность 15/18,5 кВт, скорость до 4 500 об/мин (ременной привод). Обеспечивает высокий крутящий момент для тяжёлой резки и работы с крупногабаритным инструментом.
• Подшипники высокой точности от NSK (Япония), SKF (Швеция) или FAG (Германия).

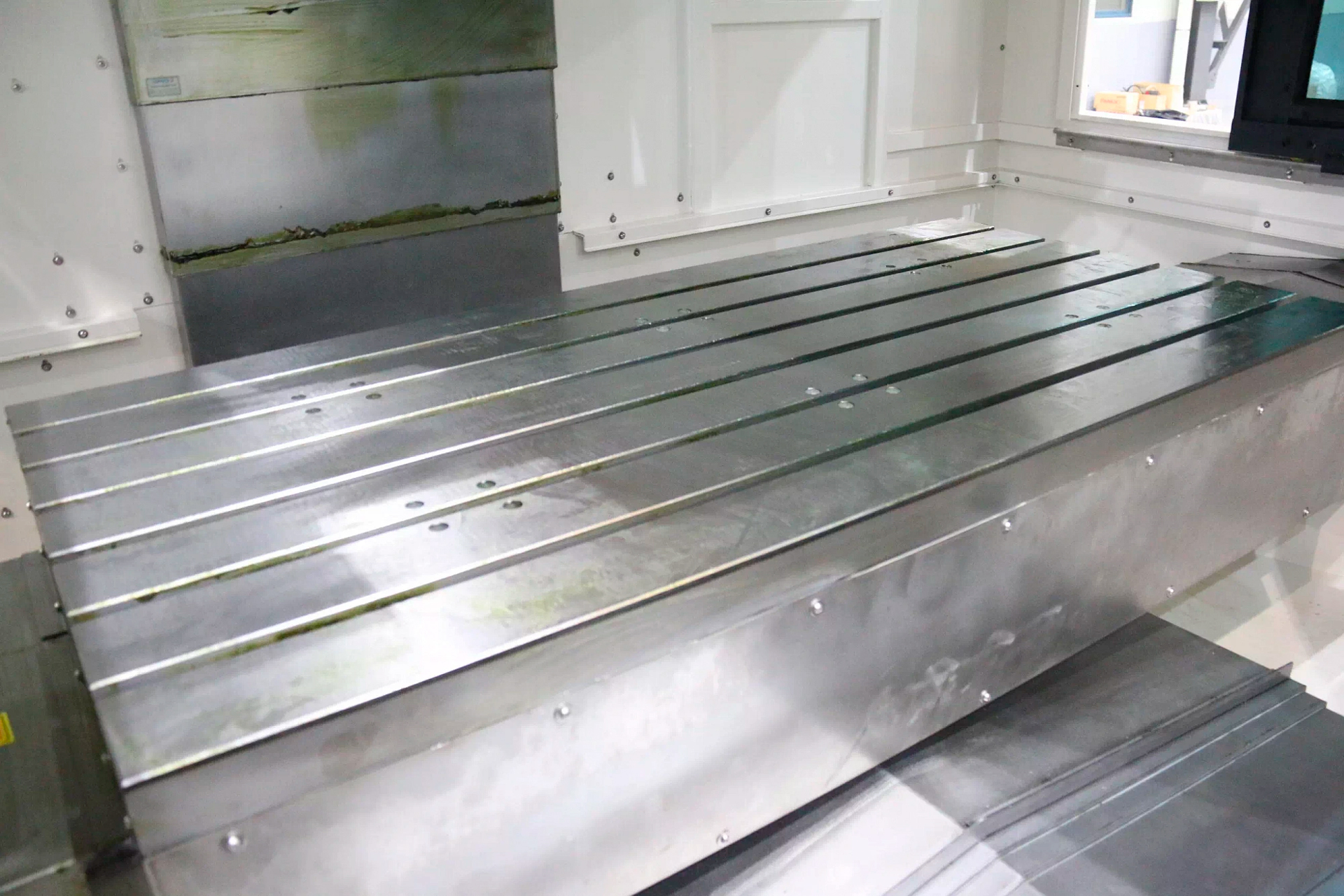

Подвижные узлы (седло, стол, шпиндельная бабка)

• Сварная конструкция из высокопрочной низколегированной стали.
• Модуль упругости на 40% выше, чем у чугуна — повышение общей жёсткости станка.
• Замкнутая полая двухслойная тонкостенная структура с ячеистым заполнением — максимальная устойчивость при минимальном весе.
• Термообработка при высокой температуре — снятие внутренних напряжений и обеспечение геометрической стабильности.

Система перемещения

• Линейные направляющие HIWIN/PMI (Тайвань) или THK (Япония), ширина 45 мм — повышенная несущая способность и долговечность.
• Шарико-винтовые пары класса C3 с преднатягом гайки и предварительным растяжением — устранение люфта и температурных деформаций.
• Максимальная скорость подачи: 30 м/мин по осям X и Y, 24 м/мин по оси Z.

Инструментальная система

• 24-позиционный рычажный магазин инструментов с приводом CAM — быстрая и надёжная смена.
• Двусторонний выбор инструмента — минимизация времени цикла.
• Максимальный вес инструмента: до 8 кг (BT40), до 15 кг (BT50).

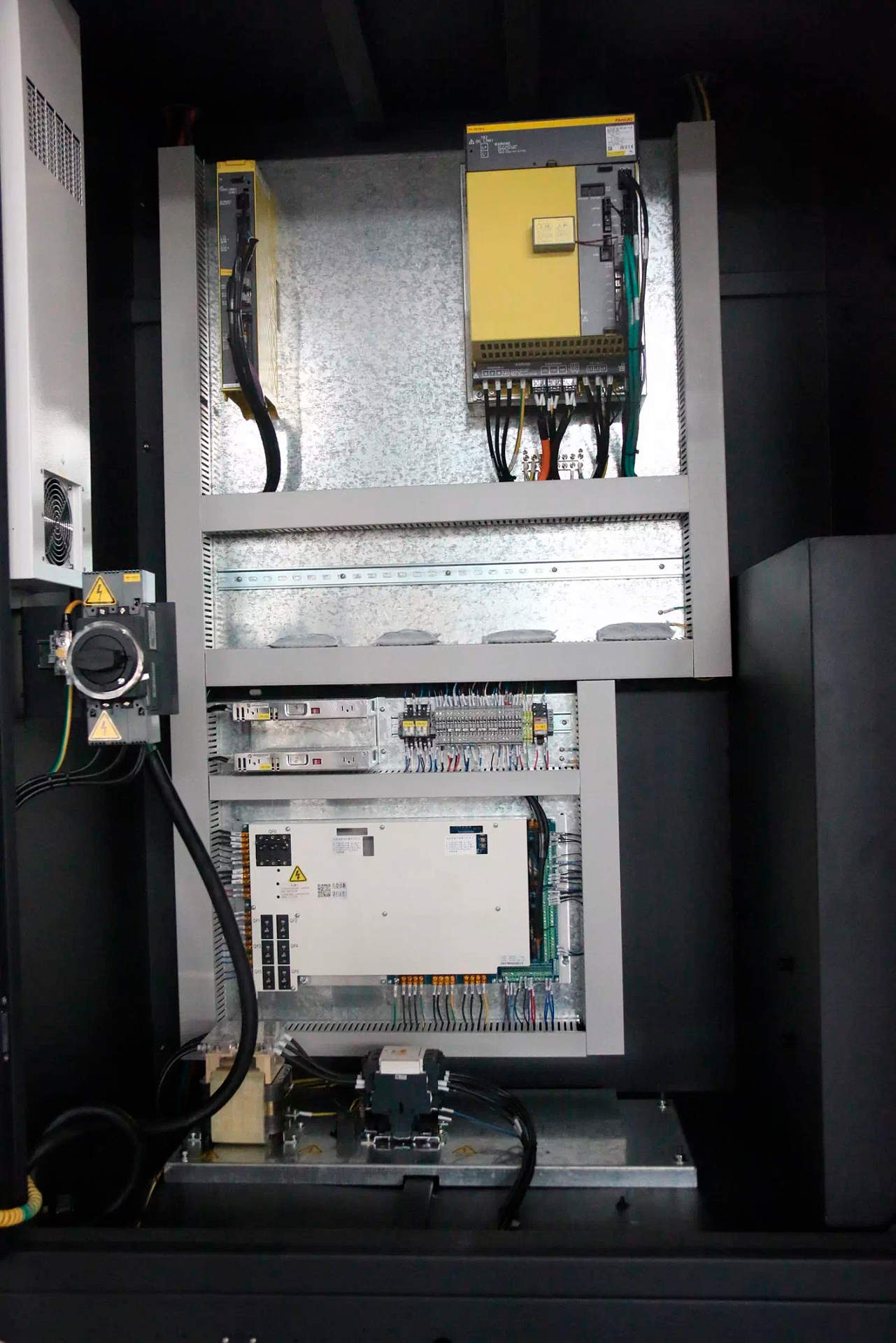

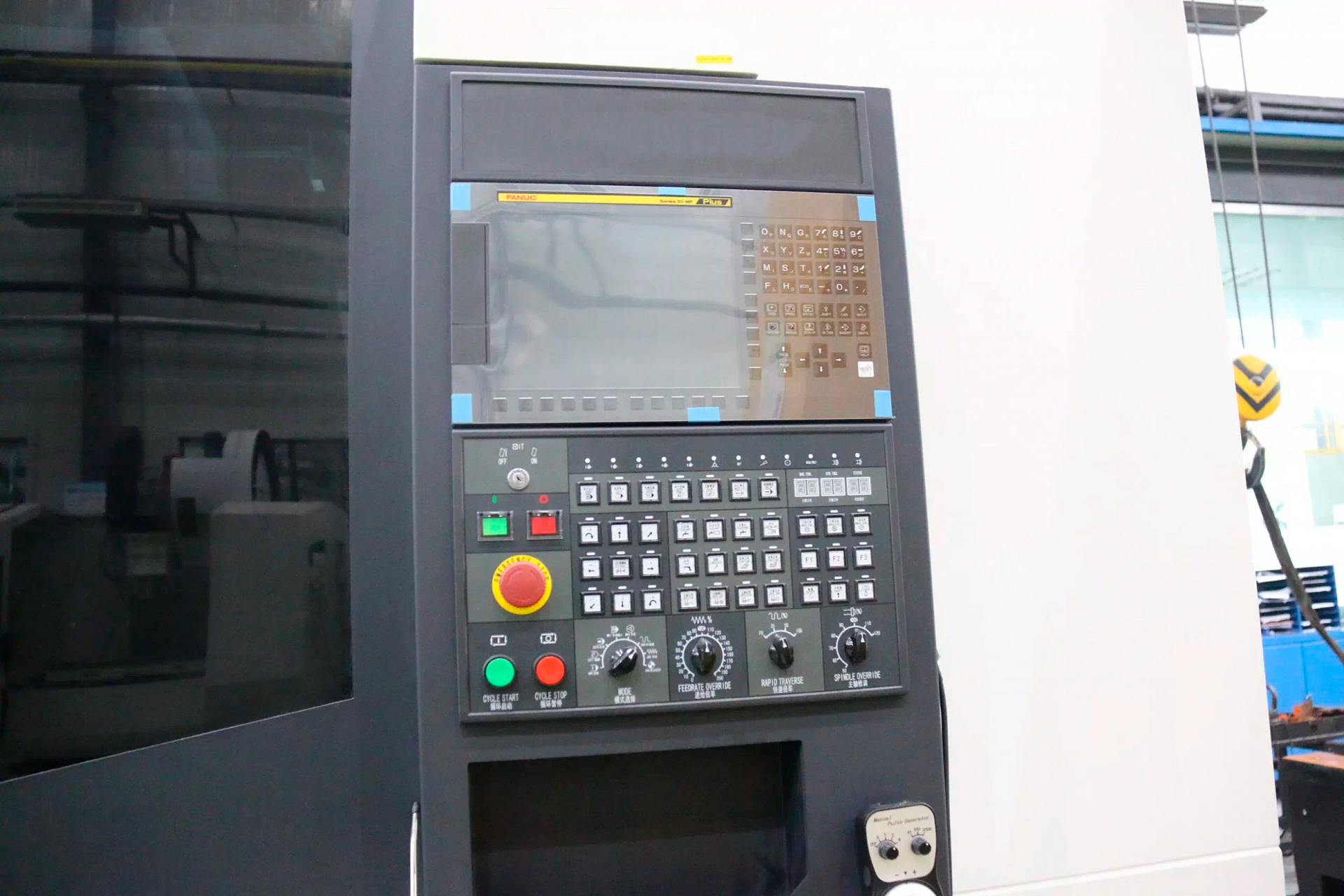

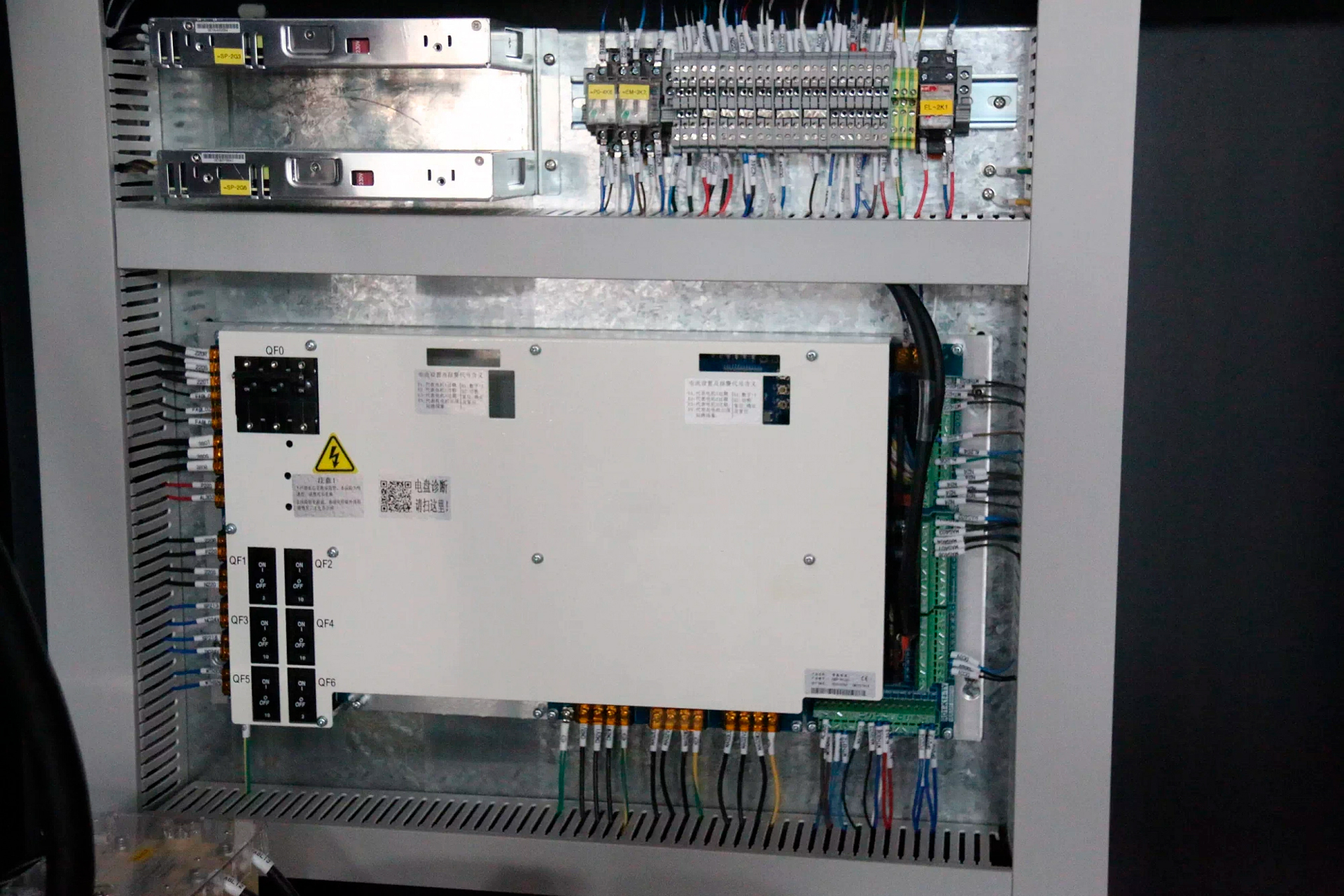

Система ЧПУ и управления

• Стандартно — FANUC 0i MF: стабильная, защищённая от сбоев система с интуитивным интерфейсом.
• Поддержка G-кодов, интерфейсы USB и RS232 для загрузки программ.
• Опционально: SIEMENS 828D — для интеграции в сложные автоматизированные линии.

Главные преимущества станка BL-V13S

1. Гибкость: Два исполнения — под задачи от скоростной фрезеровки до силовой обработки.
2. Точность: Контроль на оборудовании ZEISS и RENISHAW гарантирует стабильность параметров.
3. Жёсткость: Минеральный композит и сварные узлы из низколегированной стали обеспечивают высокую устойчивость.
4. Надёжность: Комплектующие от NSK, HIWIN, FAG, SCHNEIDER и других мировых лидеров.
5. Долговечность: Соответствие немецким стандартам качества на всех этапах производства.

Экономическая эффективность

Купить фрезерный станок с ЧПУ BL-V13S Fanuc — значит вложиться в высокую производительность.. Благодаря стабильности, увеличенному сроку службы режущего инструмента и минимальному простою, станок быстро окупается даже при средней загрузке.

Чек-лист для установки

• Подготовка помещения
  • Пол: бетонный, толщиной не менее 200 мм, ровность ≤0,02 мм/м, нагрузка ≥10 000 кг (для BT40) или ≥12 000 кг (для BT50).
  • Температура: 10–30 °C, влажность: 30–70%.
  • Освещение: не менее 500 люкс.
• Электропитание
  • Трёхфазное, 380 В, 50 Гц, мощность ≥25 кВА (BT40) или ≥30 кВА (BT50).
  • Обязательное заземление.
• Монтаж
  • Использовать грузоподъёмное оборудование (≥10 000 кг или ≥12 000 кг).
  • Выровнять станок по уровню (≤0,02 мм/м).
  • Закрепить анкерными болтами.

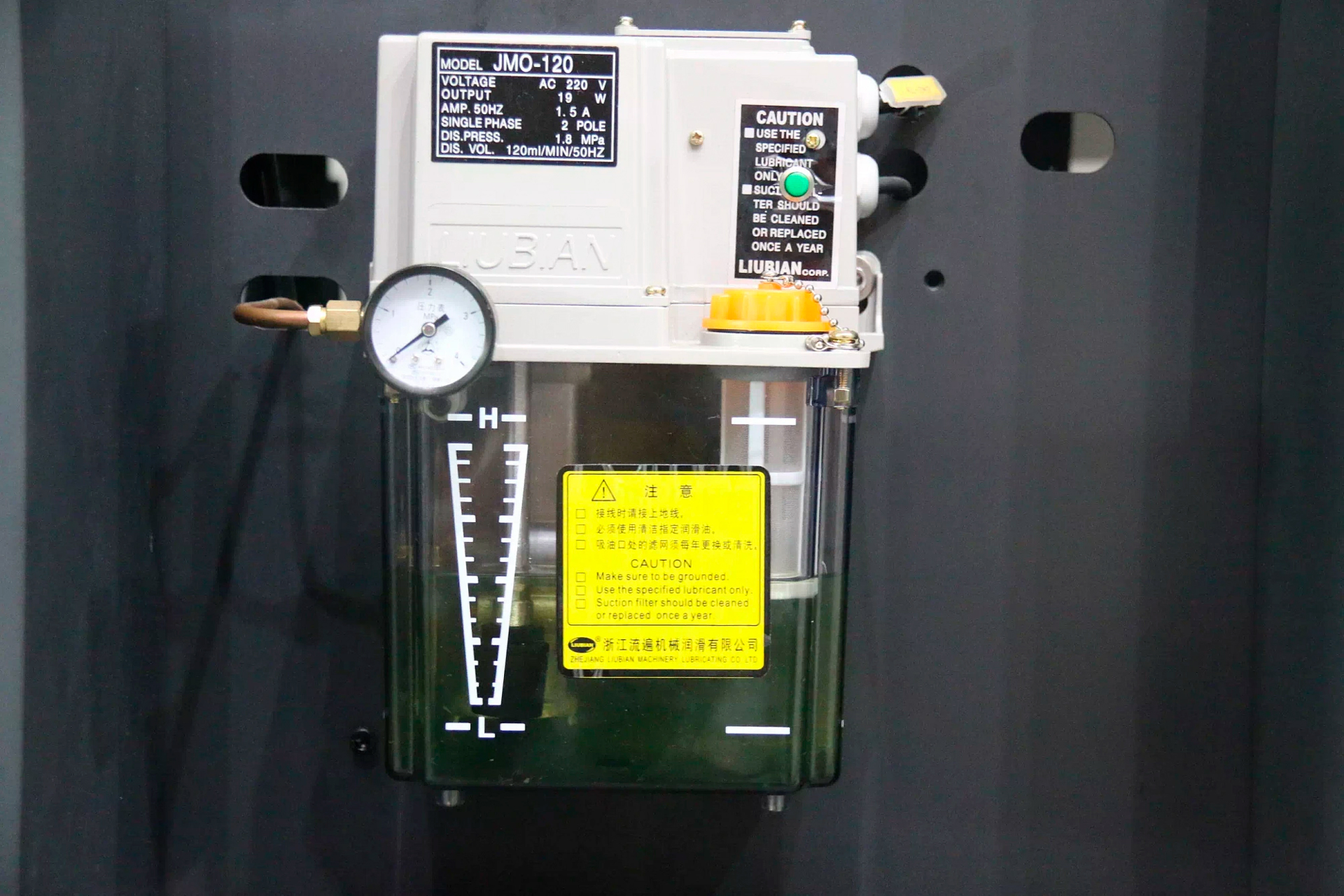

  • Подключить систему смазки и СОЖ.

Комплектация

• Система ЧПУ FANUC 0i MF
• Рычажный магазин инструментов (24 позиции)
• Освещение рабочей зоны, сигнальная лампа
• Трансформатор 380 В
• Комплект документации

Дополнительная комплектация

• Система ЧПУ SIEMENS 828D
• Стружкоотвод
• Подача СОЖ через шпиндель
• Пробник для настройки инструмента
• 4-я поворотная ось
• 5-я ось (пантовый стол или головка)
• Скорость шпинделя 10 000 об/мин (прямой привод)
• Скорость шпинделя 12 000 об/мин (прямой привод)
