Фрезерный обрабатывающий центр BLIN MACHINERY BL-V4 PLUS

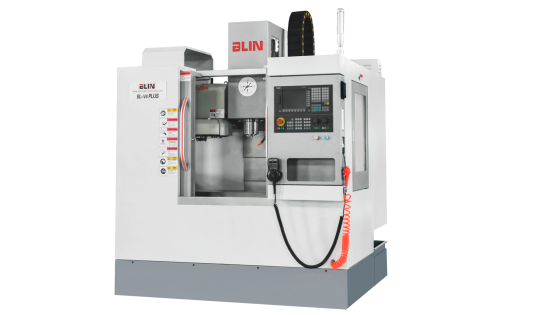

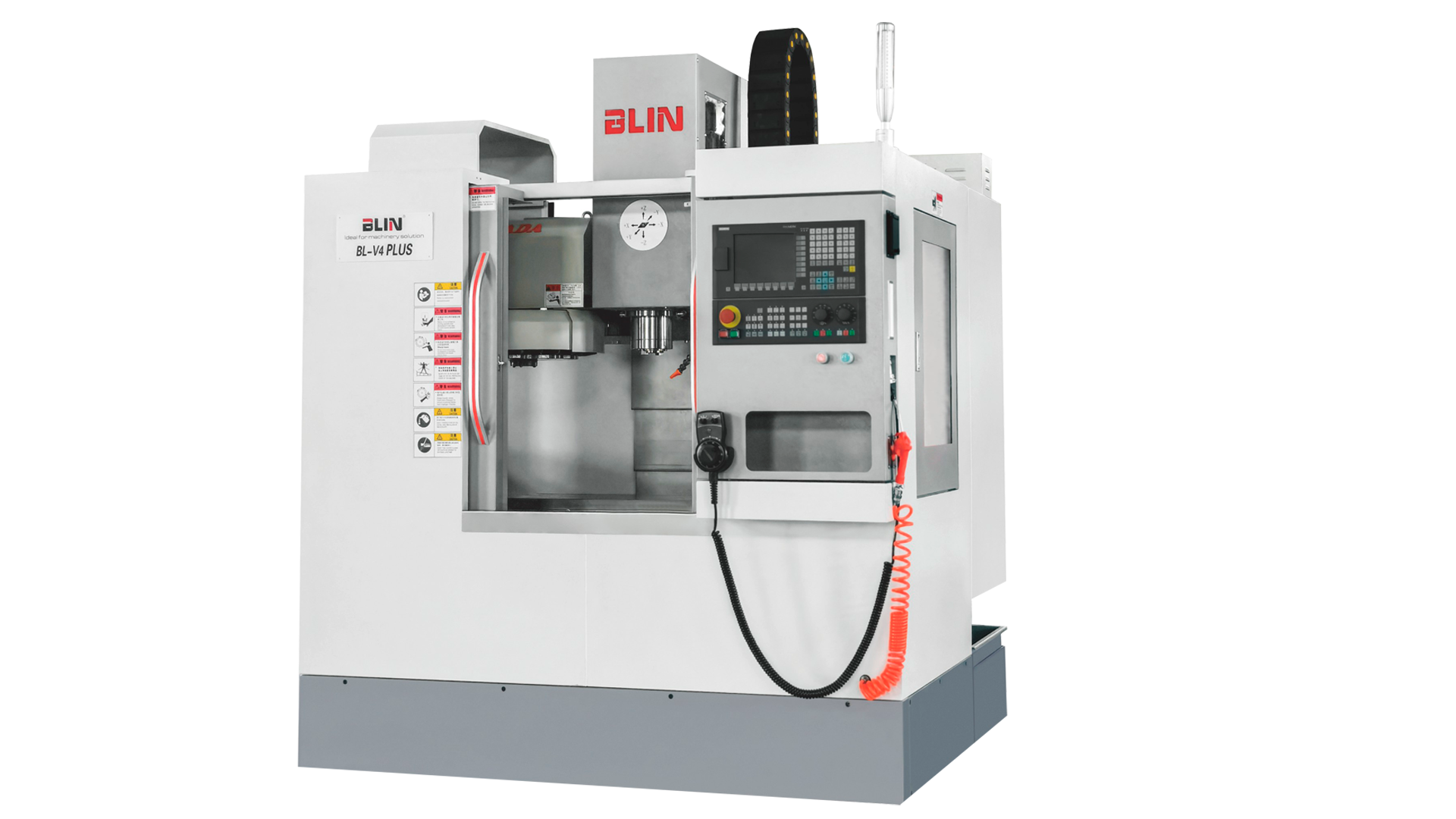

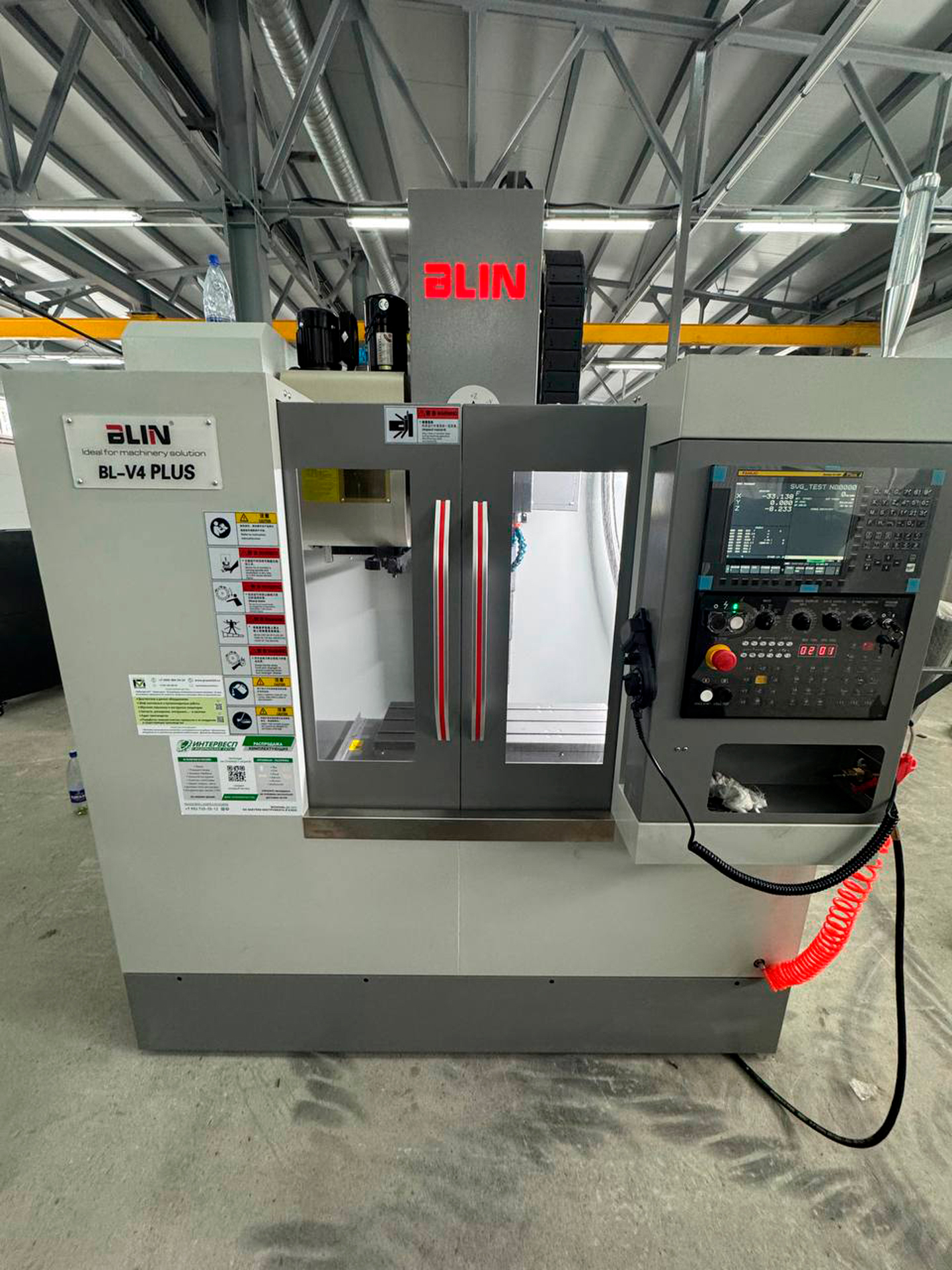

Фрезерный обрабатывающий центр BLIN MACHINERY BL-V4 PLUS Fanuc — это высокоточный станок с роликовыми линейными направляющими, разработанный по немецким технологиям с соблюдением тайваньских стандартов качества. Оснащённый системой ЧПУ FANUC 0i MF, шпинделем BT40 и магазином инструментов на 12 или 16 позиций, станок обеспечивает высокую производительность и точность обработки деталей весом до 200 кг. Станина из чугуна HT300, высокоточные ШВП и направляющие THK/HIWIN гарантируют жёсткость и стабильность при интенсивной работе.

Назначение и области применения

• Высокоточная фрезерная обработка деталей размером до 800×320 мм в машиностроении, приборостроении и автомобильной промышленности.
• Серийное производство компонентов для электроники и аэрокосмического сектора.
• Обработка заготовок из стали, алюминия и других материалов с высокими требованиями к качеству поверхности.
• Изготовление деталей сложной геометрии для ремонтных и производственных цехов.

Ключевые функциональные возможности

Преимущества использования

• Мостовая конструкция колонны и станина из чугуна HT300 обеспечивают высокую устойчивость к вибрациям.
• Шпиндель с прямым приводом (до 12 000 об/мин) для высокоскоростной обработки.
• Высокоточные ШВП (Ø32/12 мм) с предварительным натяжением для устранения люфта.
• Роликовые направляющие THK/HIWIN обеспечивают стабильность и точность при тяжёлой обработке.
• Модульная конструкция BL-V4 PLUS Fanuc упрощает интеграцию дополнительных опций, таких как 4-я ось.

Фрезерный станок BL-V4 PLUS Fanuc — это надёжный выбор для высокоточной обработки, обеспечивающий производительность и универсальность в серийном производстве.

Технические характеристики фрезерного станка

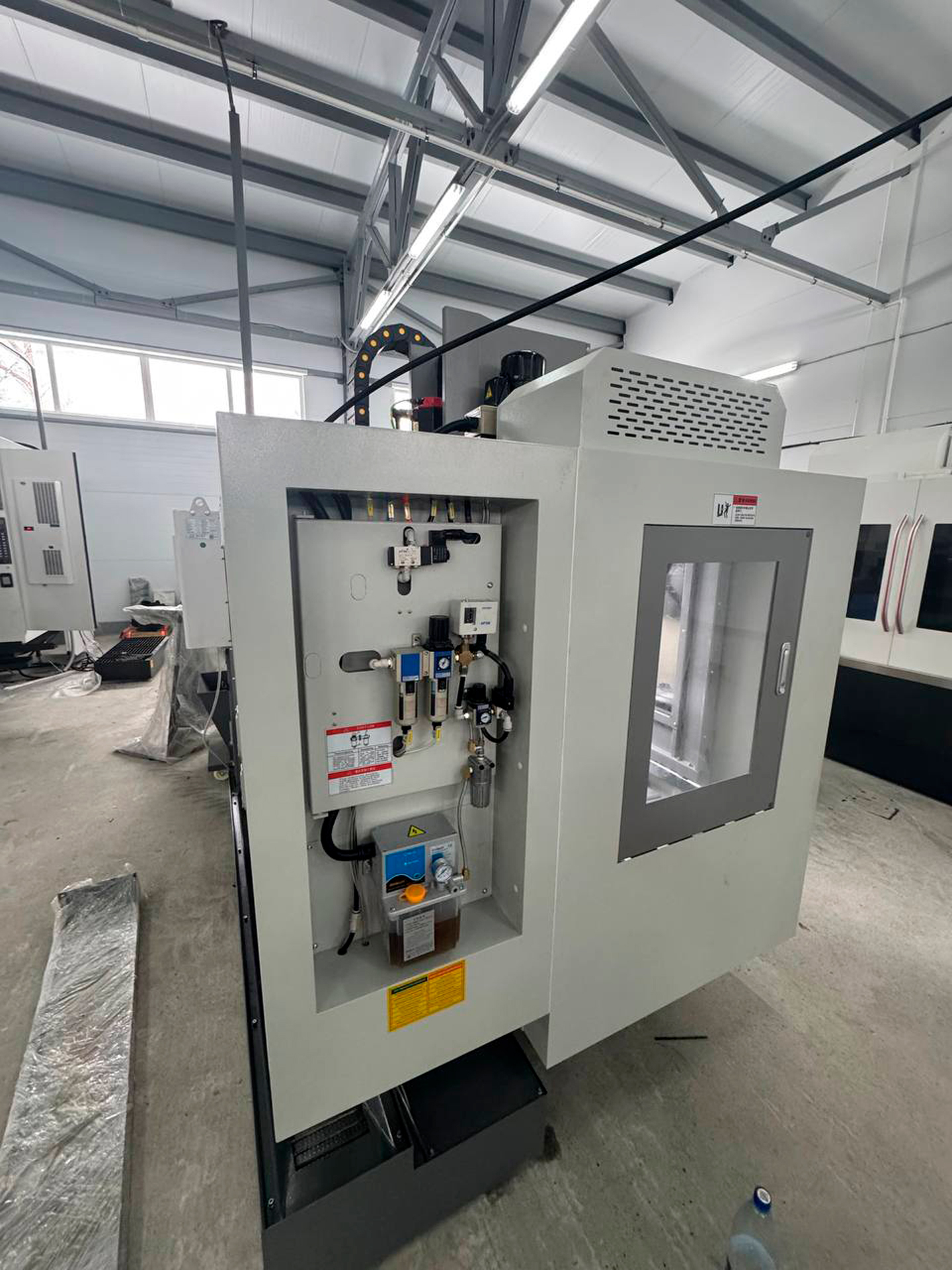

Детальное описание узлов станка

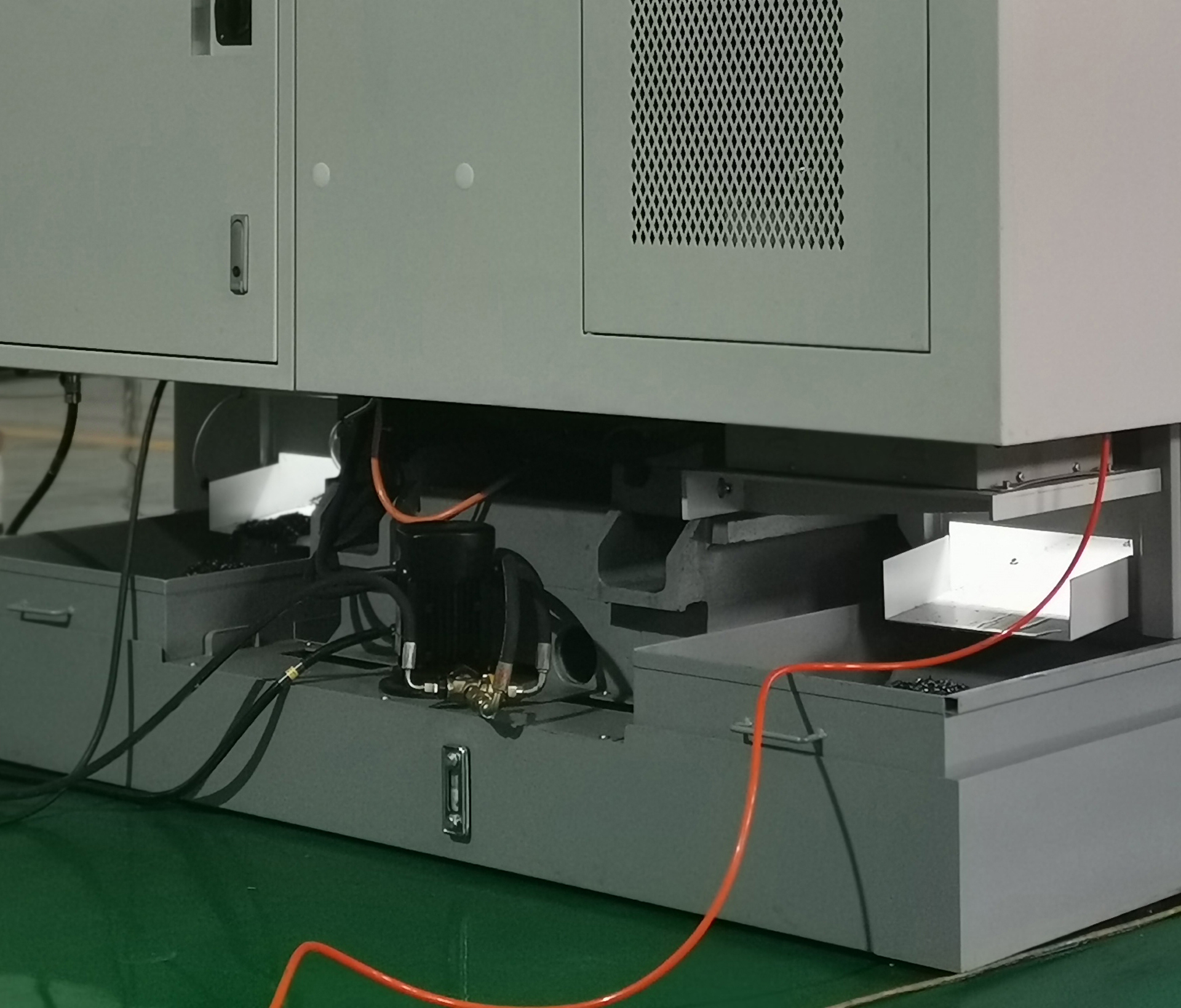

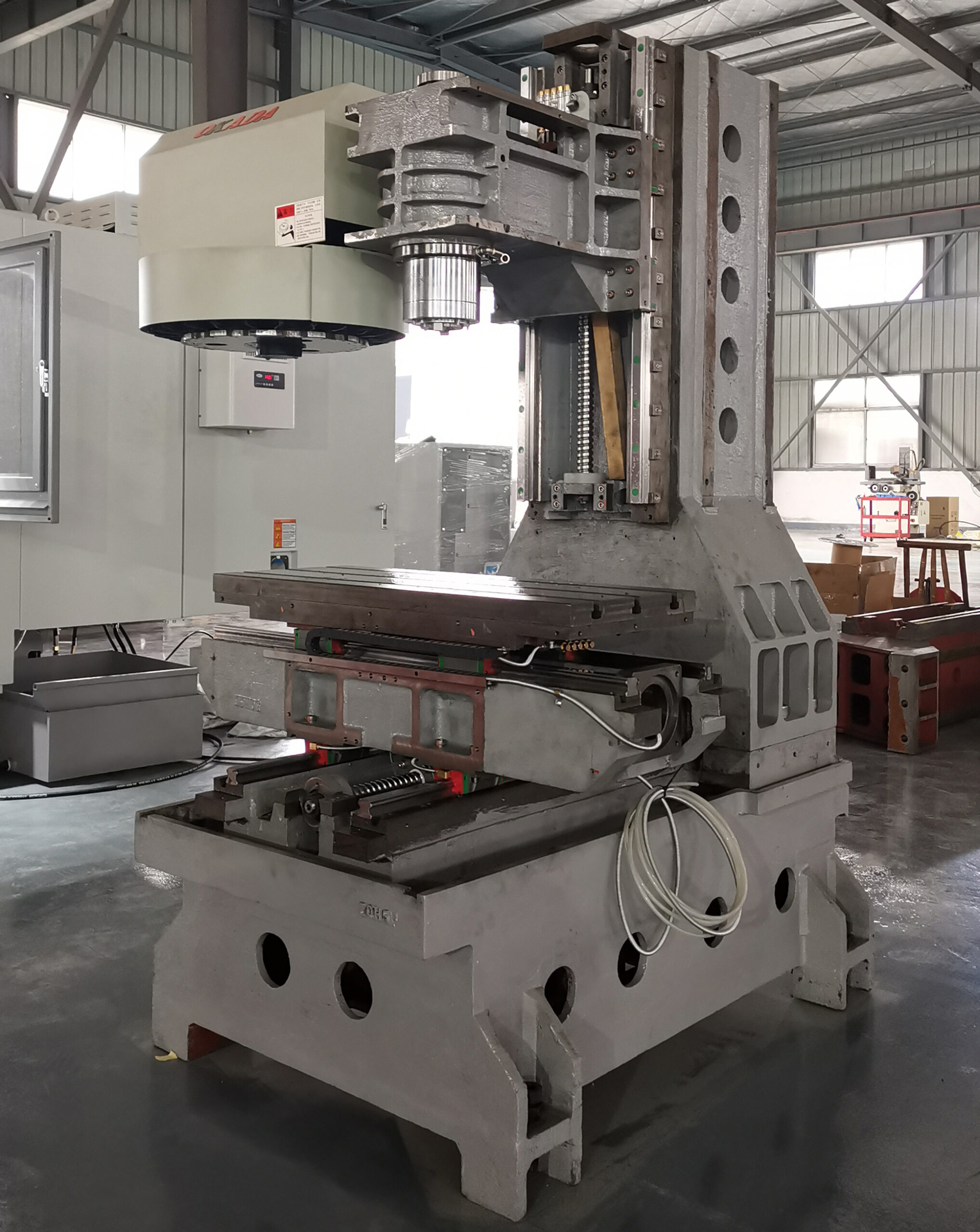

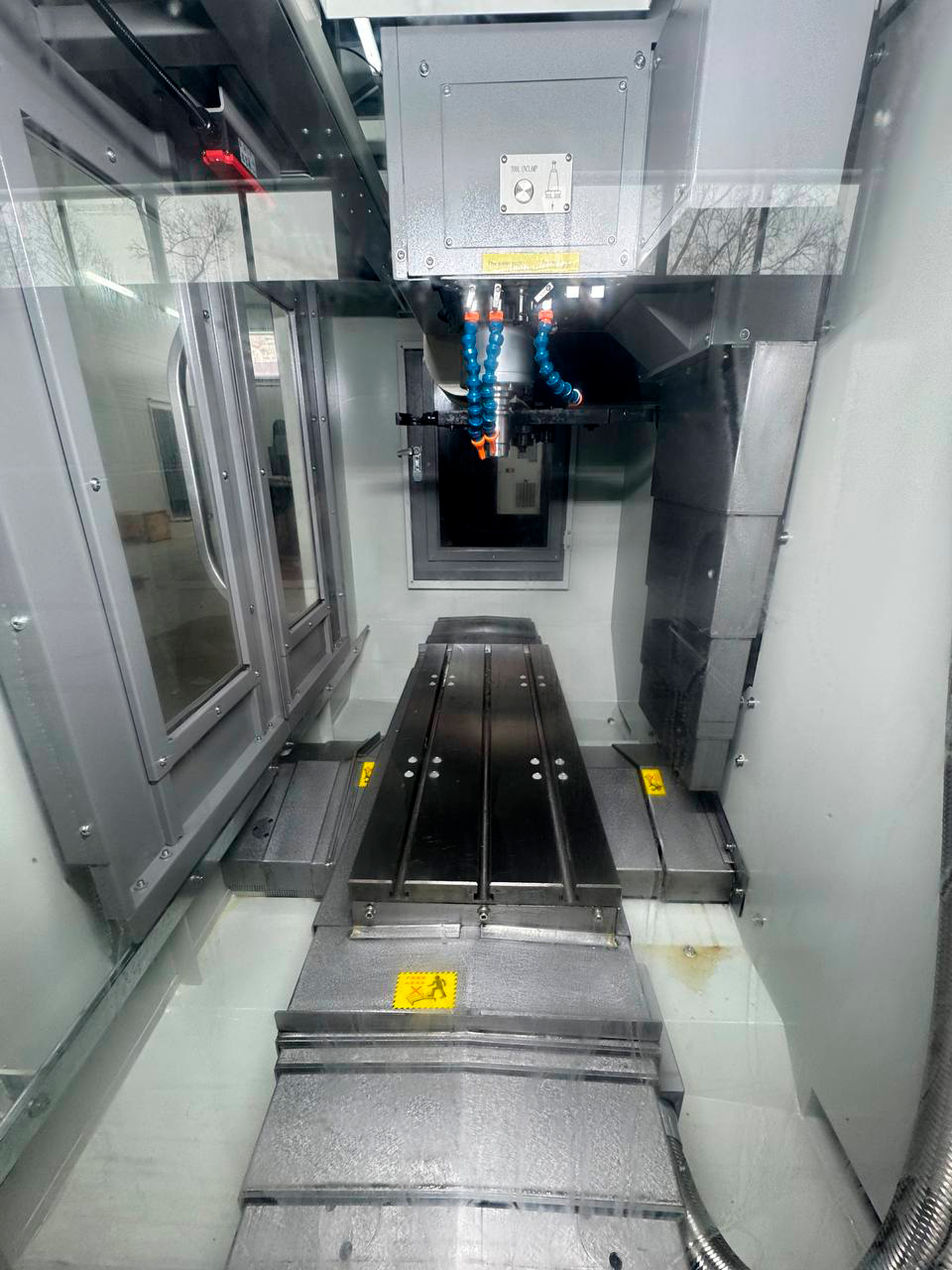

Конструкция станины

• Мостовая колонна и станина из чугуна HT300 для высокой жёсткости и виброустойчивости.
• Роликовые линейные направляющие THK/HIWIN шириной 30 мм для точности и долговечности.
• Особенности:
  • Высокая устойчивость к нагрузкам и термическая стабильность.
  • Подходит для интенсивной высокоточной обработки.

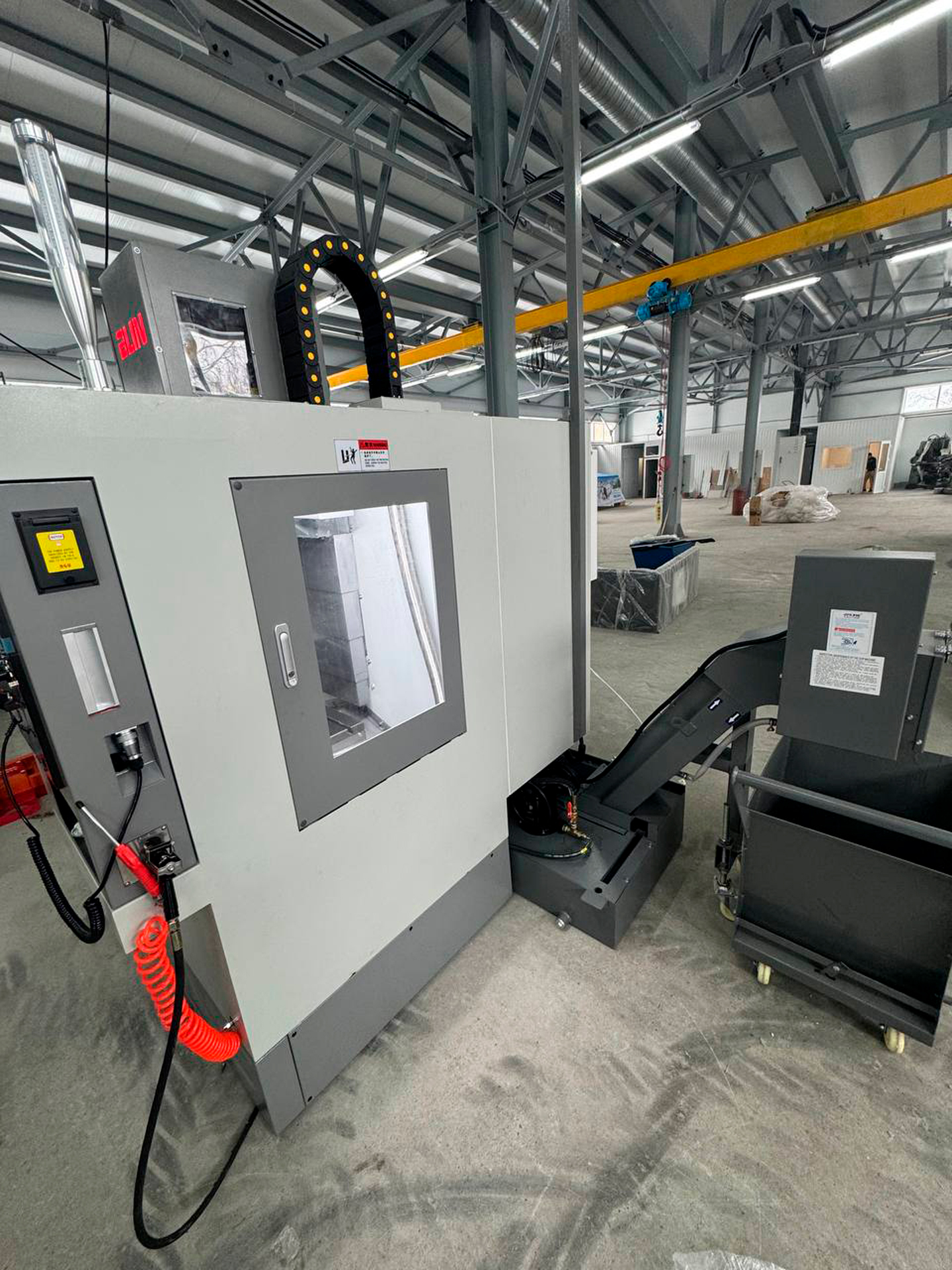

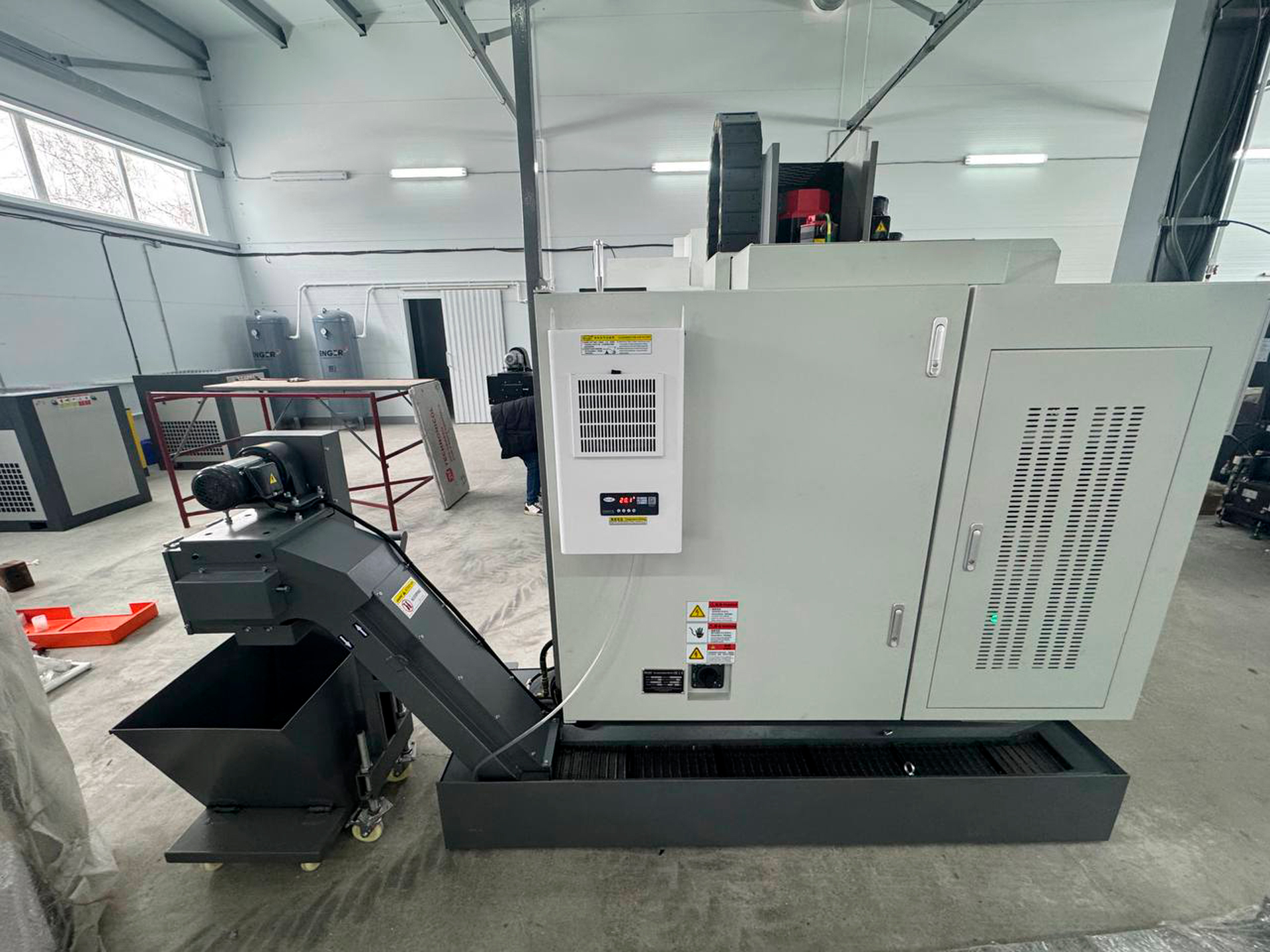

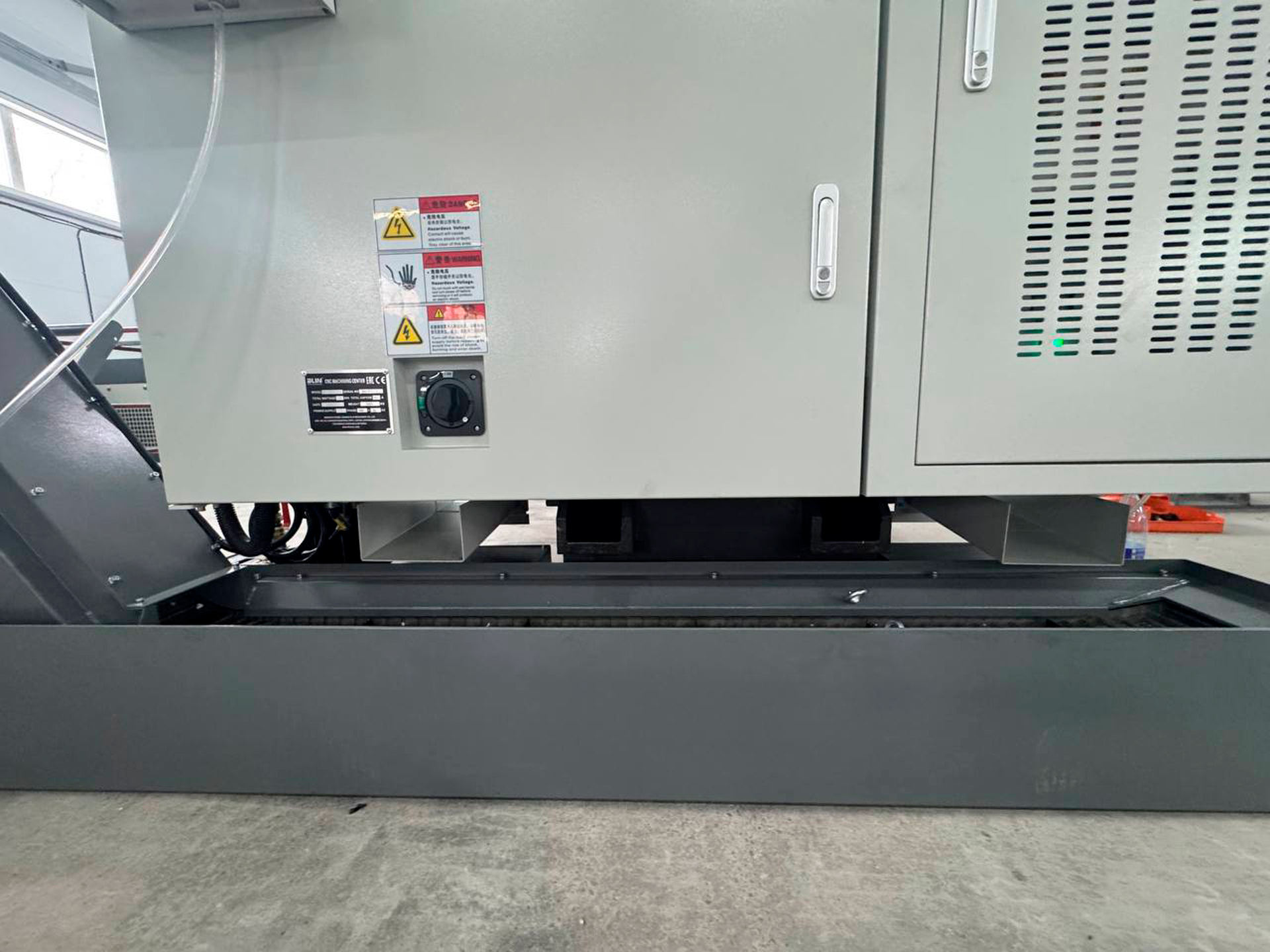

  • Задний вывод стружки для удобства эксплуатации.

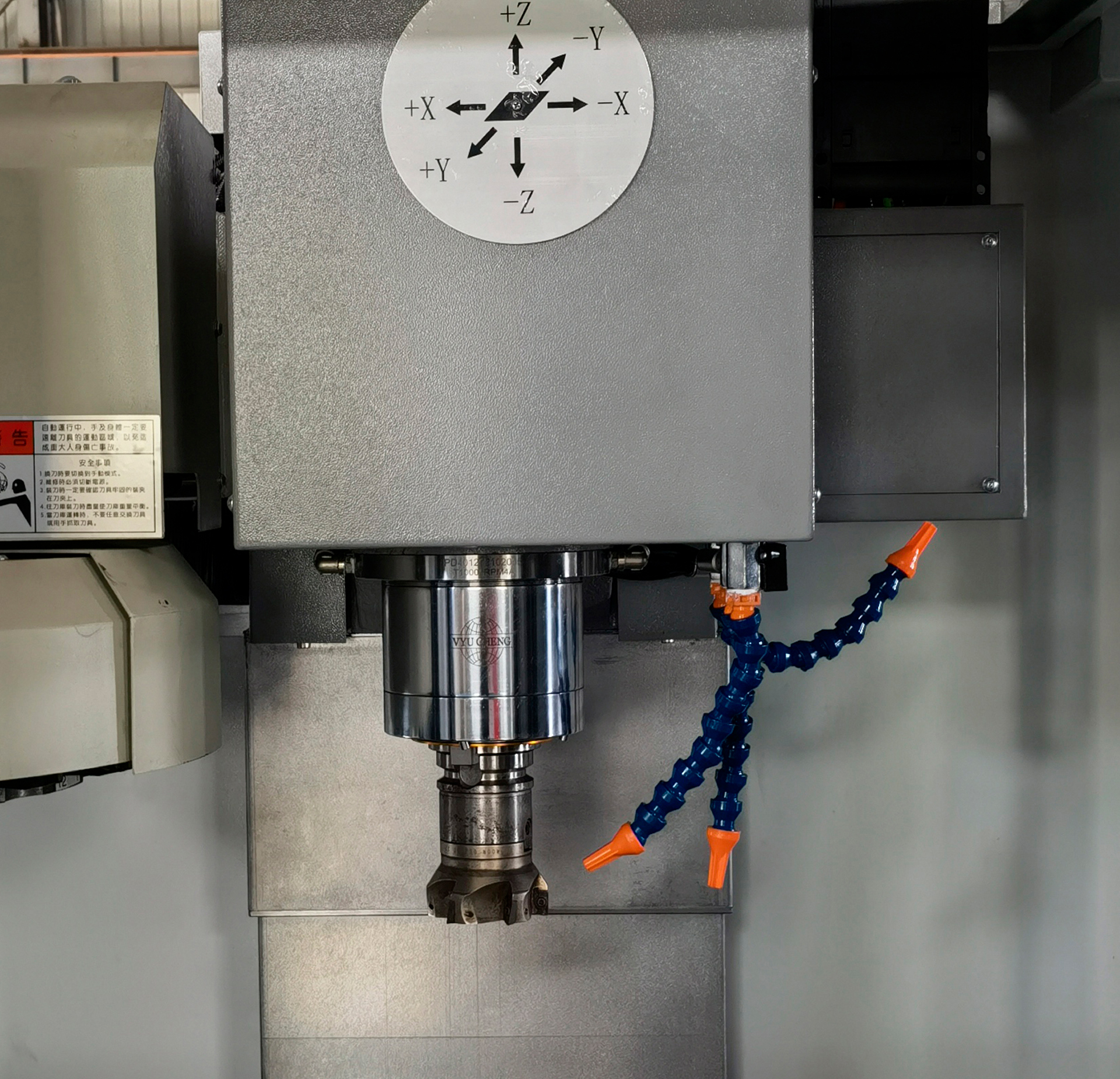

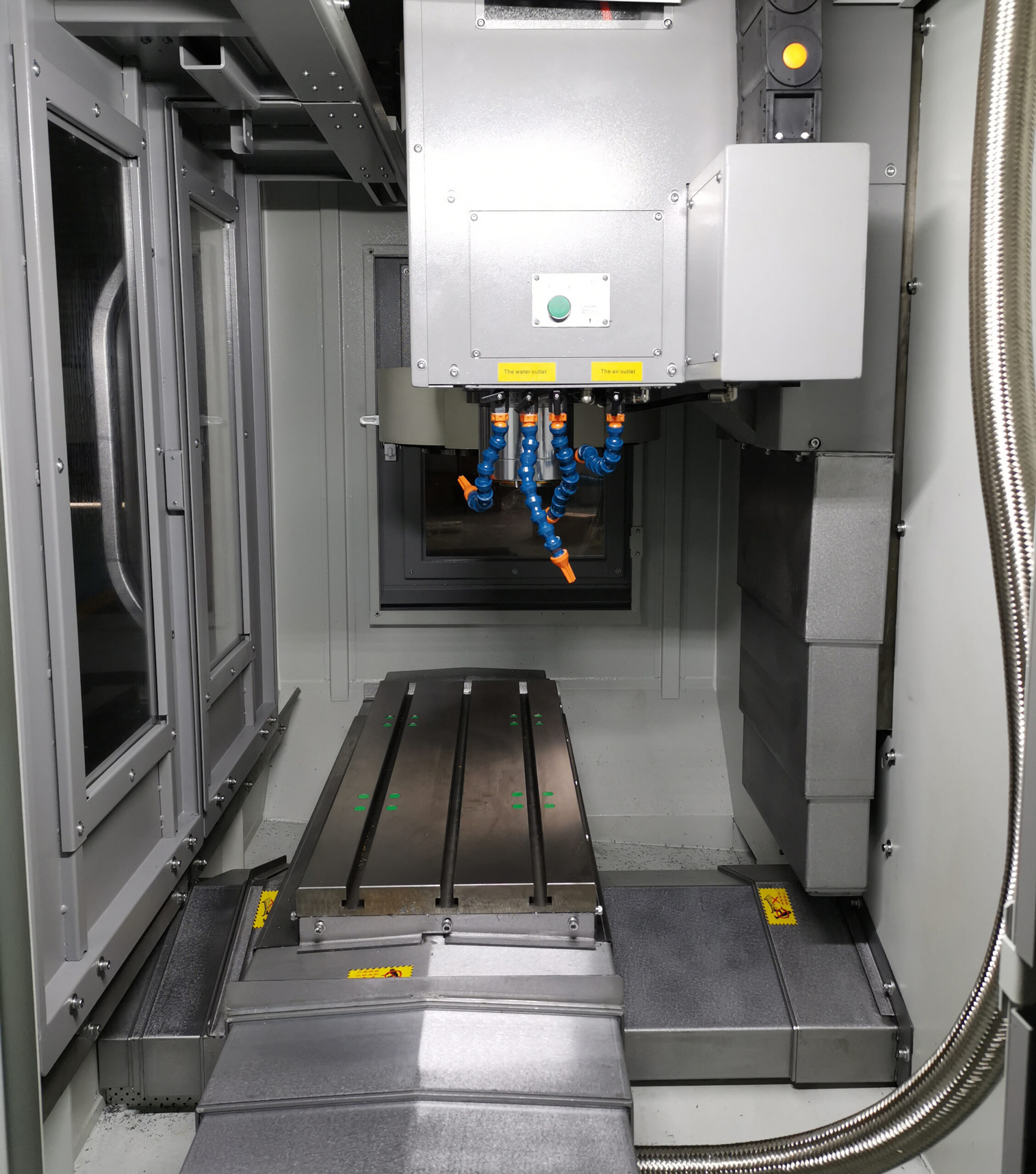

Шпиндель

• BT40, скорость до 12 000 об/мин (прямой привод), мощность 3.7 кВт (опция: 5.5 кВт).
• Высокоточные подшипники NSK для стабильной работы.
• Расстояние от торца шпинделя до стола: 105–585 мм.

Перемещение по осям

• Роликовые направляющие THK/HIWIN шириной 30 мм для высокой жёсткости.
• Высокоточные ШВП (Ø32/12 мм) с предварительным натяжением для устранения люфта.
• Перемещение: X: 450 мм, Y: 300 мм, Z: 480 мм.
• Скорость быстрых перемещений: 36/36/24 м/мин (X/Y/Z).

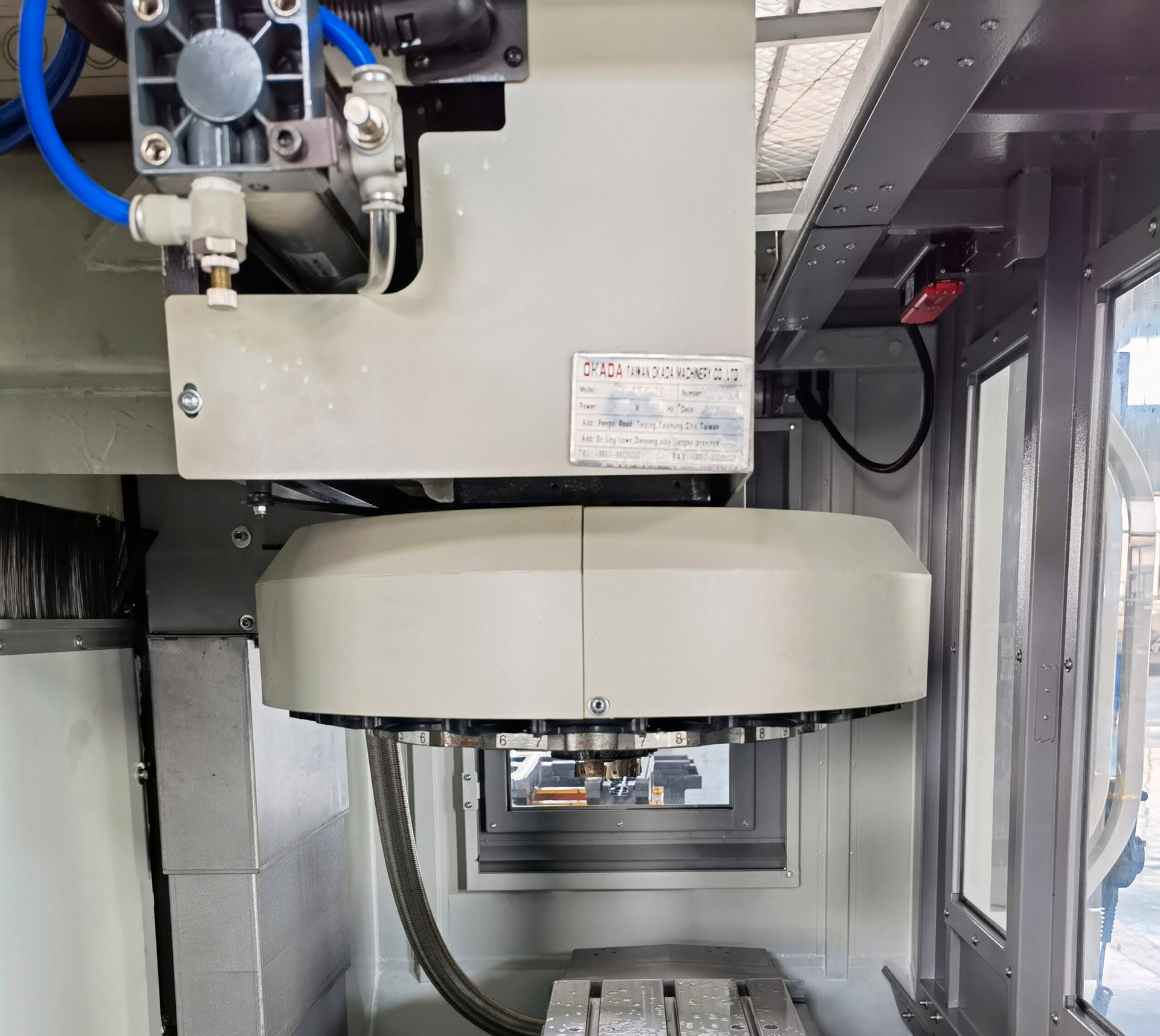

Инструментальная система

• Зонтичный магазин (12 позиций) или рычажный (16 позиций).
• Максимальный вес инструмента: 8 кг, длина: 220 мм, диаметр: Ø78 мм (полная загрузка) / Ø120 мм (без соседних).

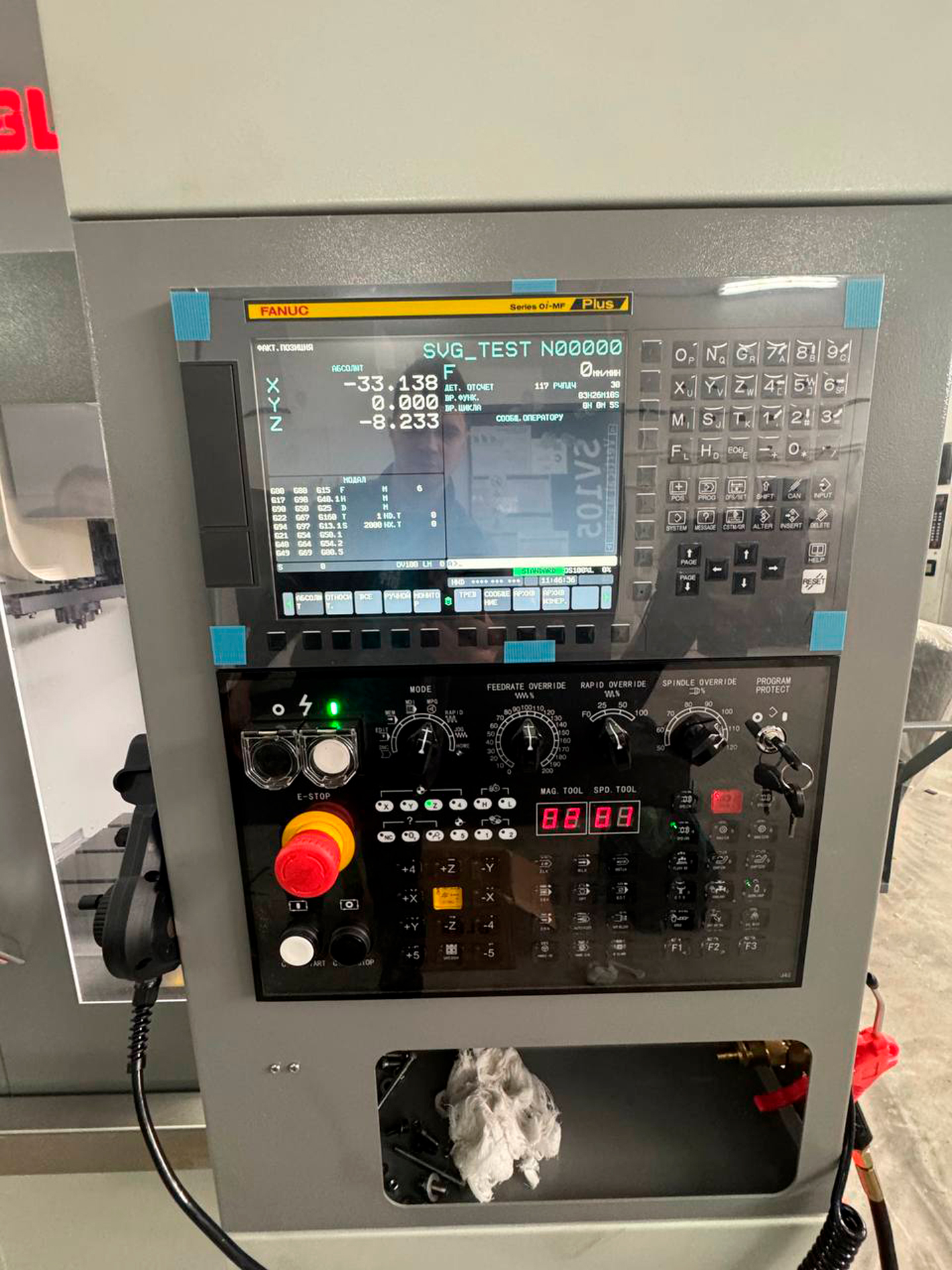

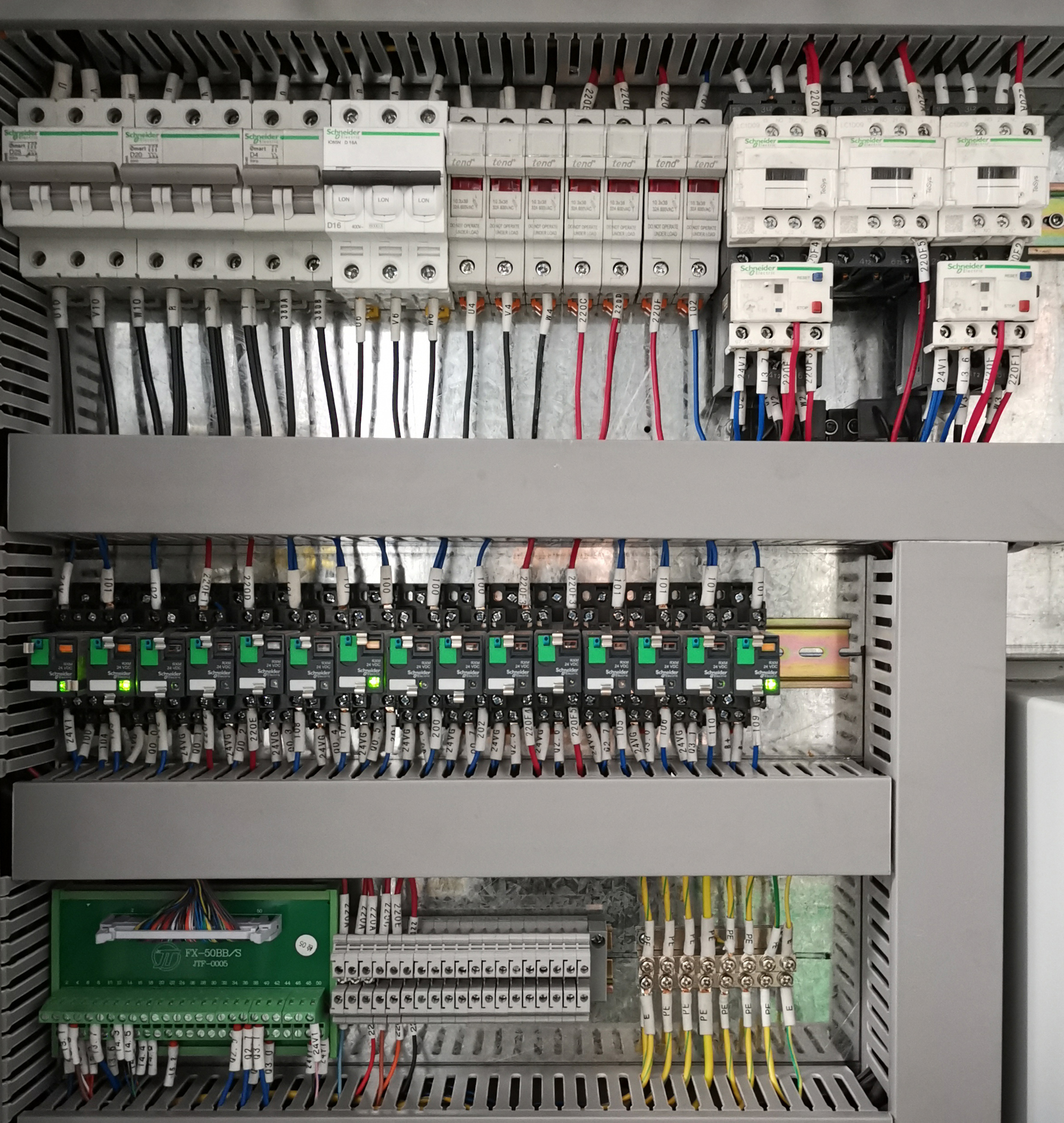

Система ЧПУ и управления

• FANUC 0i MF с поддержкой осей X, Y, Z и G-кодов.
• Интерфейсы: RS232, USB для интеграции с CAD/CAM.
• Интуитивное управление для точной фрезерной обработки.

Главные преимущества фрезерного станка

1. Точность: Позиционирование ±0.005 мм, повторяемость ±0.003 мм.
2. Жёсткость: Мостовая колонна и станина из чугуна HT300 для стабильной работы.
3. Производительность: Шпиндель с прямым приводом (12 000 об/мин) для высокоскоростной обработки.
4. Универсальность: Магазин инструментов на 12/16 позиций и опциональная 4-я ось.
5. Надёжность: Компоненты от NSK, THK/HIWIN, SCHNEIDER и других брендов.

Экономическая эффективность

Купить фрезерный станок BL-V4 PLUS Fanuc — это инвестиция в производительность и качество. Высокая точность, жёсткая конструкция и надёжные компоненты минимизируют время обработки и затраты на обслуживание, обеспечивая быструю окупаемость.

Чек-лист для установки

• Подготовка к установке
  • Проверка поставки: Станок, магазин инструментов (12/16 позиций), комплект документации.
  • Документация: Руководство, электрические схемы, инструкции по ЧПУ FANUC.
  • Осмотр: Проверка шпинделя, подшипников, ШВП, направляющих, магазина инструментов.
  • Требования к помещению:
    • Пол: бетонный (≥200 мм, C20/25), ровный (≤0,02 мм/м), нагрузка ≥2 400 кг.
    • Температура: 10–30°C, влажность: 30–70%.
    • Освещение: ≥500 люкс.
  • Электропитание: 3-фазное, 380 В, 50 Гц, ≥15 кВА.
  • Инструменты: Грузоподъёмное оборудование (≥2 400 кг), уровень, анкерные болты, смазка.
• Установка станка
  • Размещение: Выровнять по уровню (≤0,02 мм/м).
  • Фиксация: Закрепить анкерными болтами.
  • Электропитание: Подключить, проверить заземление.
  • Инструментальная система: Установить магазин инструментов (12/16 позиций).
  • Дополнительные системы:
    • Система ЧПУ SIEMENS 808D/828D, 4-я ось, рычажный магазин на 16 позиций (опции).

Комплектация

• Система ЧПУ FANUC 0i MF
• Зонтичный магазин инструментов (12 позиций)
• Освещение рабочей зоны, сигнальная лампа
• Трансформатор 380 В
• Комплект документации

Дополнительная комплектация

• Система ЧПУ SIEMENS 808D/828D
• Рычажный магазин инструментов (16 позиций)
• 4-я ось
