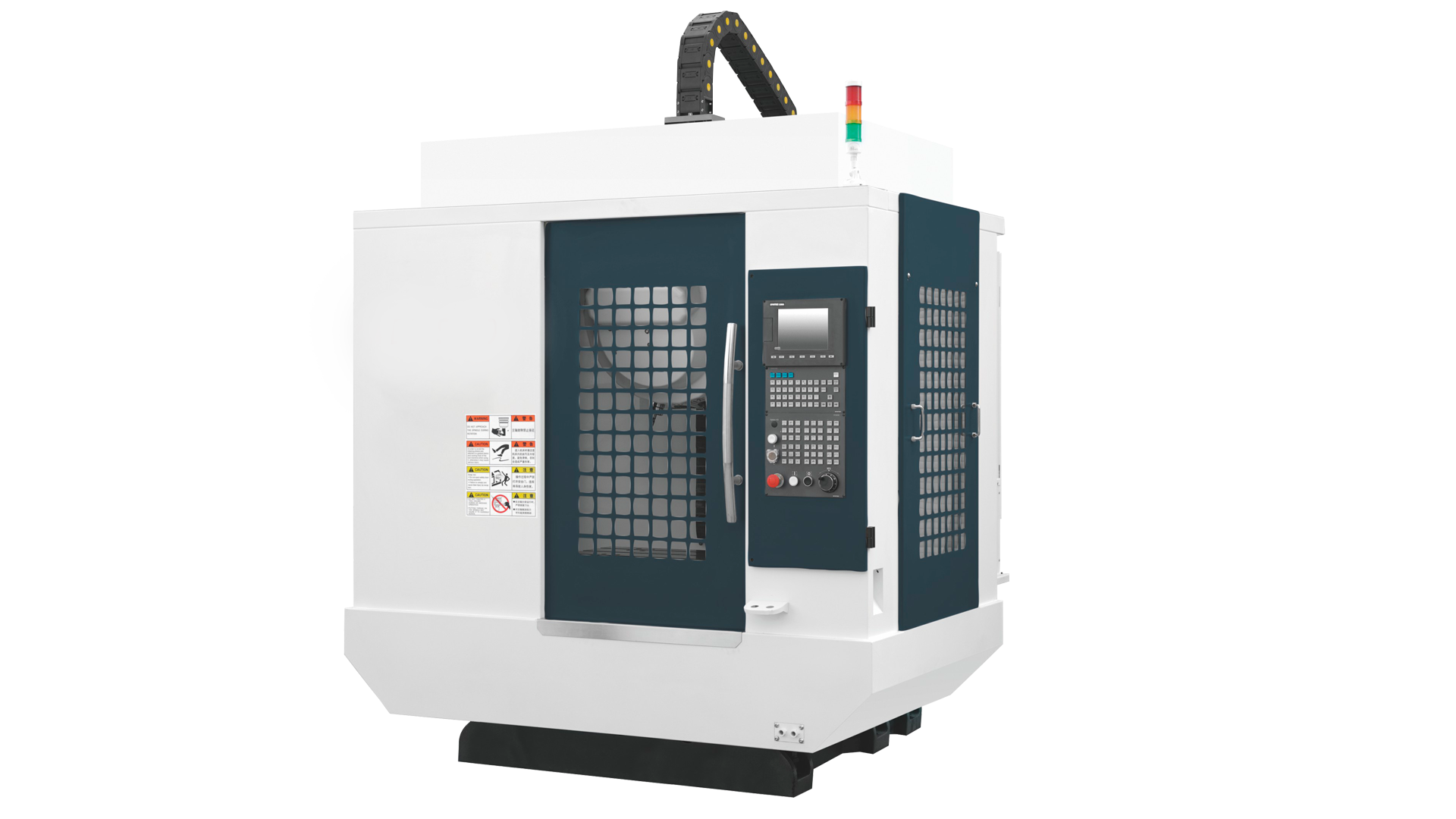

Фрезерный обрабатывающий центр с ЧПУ BLIN MACHINERY BL-S800

Фрезерный станок с ЧПУ BLIN MACHINERY BL-S800 — это высокоскоростной сверлильно-нарезной центр премиум-класса, созданный для интенсивного серийного производства деталей с большим количеством отверстий. Оснащённый шпинделем BT30 с частотой вращения до 12 000 об/мин (опционально — 20 000 об/мин), системой ЧПУ SYNTEC 22MA и 16-позиционным наклонным дисковым магазином инструментов, станок обеспечивает исключительную производительность при сверлении и нарезании резьбы. Благодаря увеличенной рабочей зоне, усиленной станине из чугуна HT300 и повышенному крутящему моменту, BL-S800 идеально подходит для обработки крупных заготовок в условиях автоматизированного производства.

Назначение и области применения

• Высокоскоростное сверление отверстий диаметром до Ø20 мм в деталях из стали, алюминия и сплавов.
• Надёжное нарезание резьбы до М18 — на 2 шага больше, чем у стандартных решений.
• Обработка крупногабаритных деталей размером до 900×500 мм, что делает его оптимальным выбором для энергетического машиностроения, автомобильной и строительной отраслей.
• Идеален для предприятий, которым требуется более мощная и вместительная альтернатива моделям среднего класса — например, BL-S600.

Ключевые функциональные возможности

Преимущества использования

• Большая рабочая зона: Ход по осям X/Y — 800/520 мм против 600/400 мм у большинства аналогов, что позволяет обрабатывать более крупные детали.

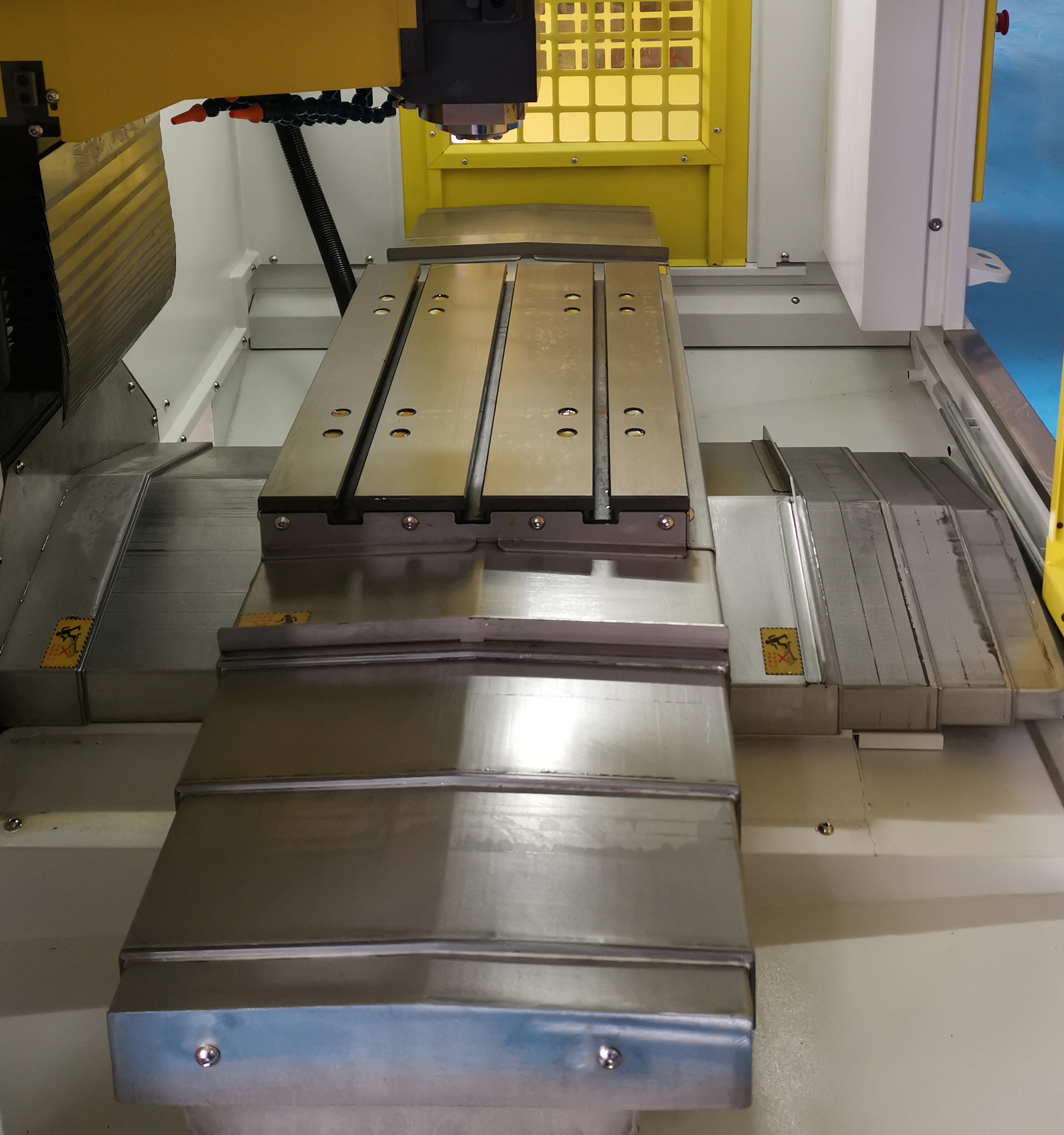

• Увеличенная нагрузка: Стол выдерживает до 500 кг — на 200 кг больше, чем у BL-S600, что важно для массивных заготовок.
• Высокая скорость: Прямой привод шпинделя до 12 000 об/мин обеспечивает эффективную обработку тонких и прочных материалов.
• Точность: Повторяемость позиционирования — ≤0,003 мм, гарантирует стабильное качество при серийном выпуске.
• Производительность: Максимальная скорость подачи — 48 м/мин по осям X и Y, 36 м/мин по оси Z.

Фрезерный станок BL-S800 — это решение для предприятий, которым необходима максимальная производительность при обработке крупных деталей. Его расширенные габариты, повышенная жёсткость и надёжность делают его незаменимым в условиях массового производства.

Технические характеристики фрезерного станка

Детальное описание узлов станка

Конструкция станины

• Изготовлена из высокопрочного чугуна HT300 с термообработкой — обеспечивает максимальную жёсткость и демпфирование вибраций.
• Увеличенная площадь основания и толщина стенок каркаса повышают устойчивость при динамических нагрузках.

Шпиндель

• Тип BT30, прямой привод (direct-drive), скорость до 12 000 об/мин.
• Опционально: версия с частотой вращения до 20 000 об/мин для высокоточной обработки мелких отверстий и резьбы.
• Мощность: 5,5 кВт (номинал), 7,5 кВт (максимум).
• Обеспечивает стабильную работу даже при длительных циклах сверления.

Система перемещения

• По всем трём осям установлены широкие линейные направляющие HIWIN/PMI (Тайвань) — повышенная несущая способность и долговечность.
• Шарико-винтовые пары с предварительным натяжением исключают люфт и температурные деформации.
• Максимальная скорость быстрых перемещений — 48 м/мин по осям X и Y, 36 м/мин по оси Z.

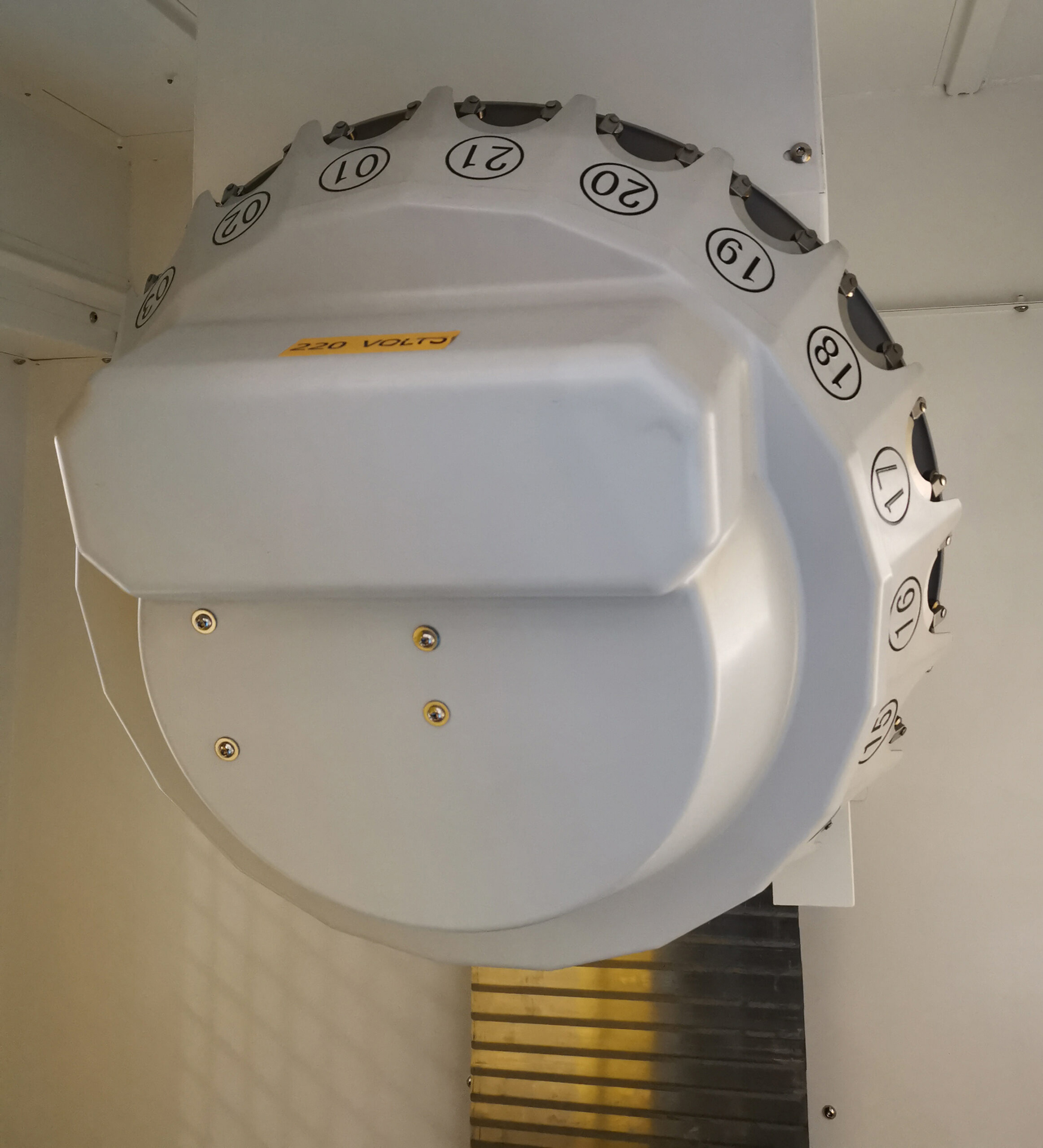

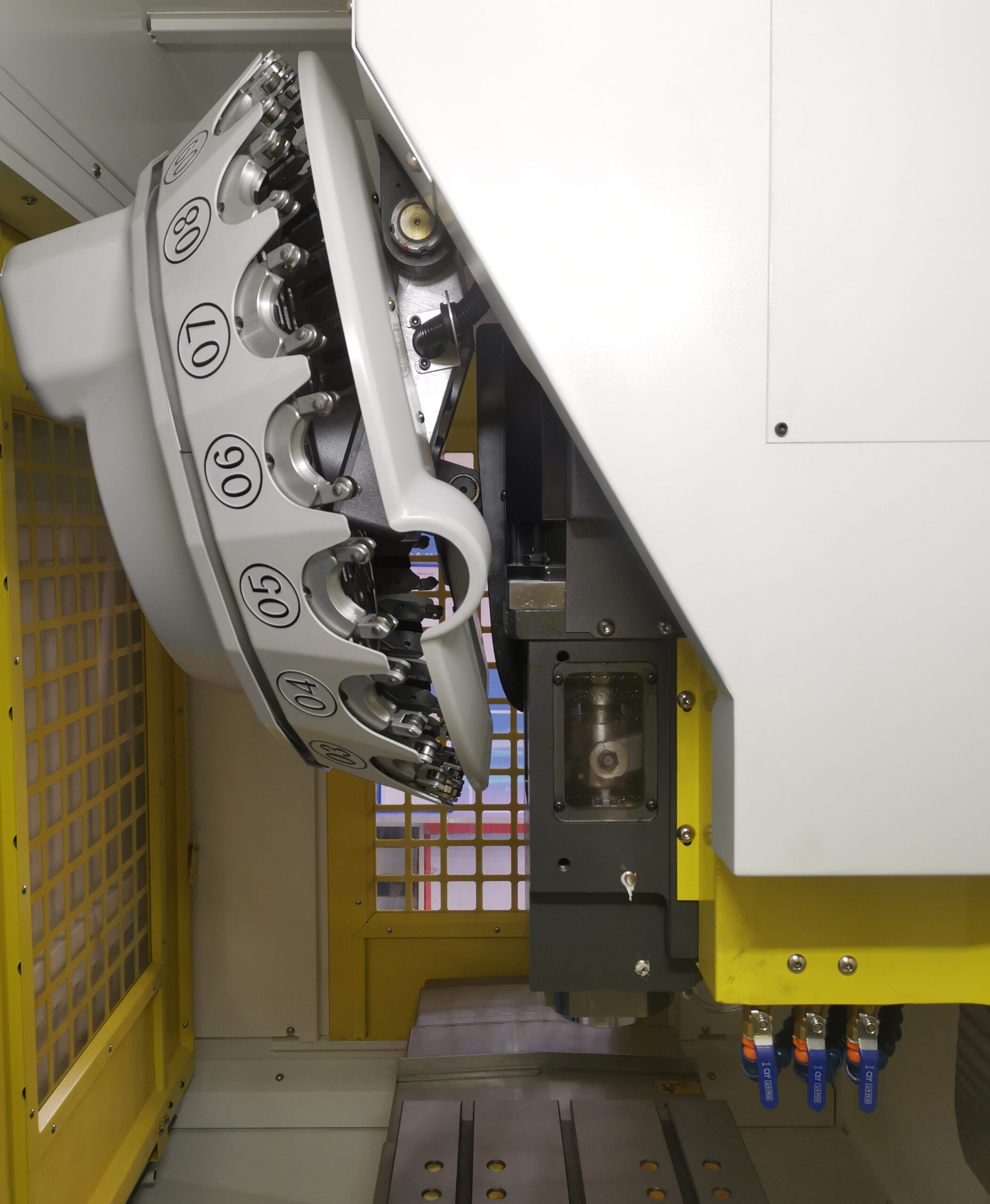

Инструментальная система

• 16-позиционный наклонный дисковый магазин инструментов (Slant Disc) — компактный, быстрый и надёжный.
• Время смены инструмента — всего 1,8 секунды (tool-to-tool).
• Поддержка инструментов диаметром до Ø60 мм (при полной загрузке) и до Ø120 мм (без соседних).

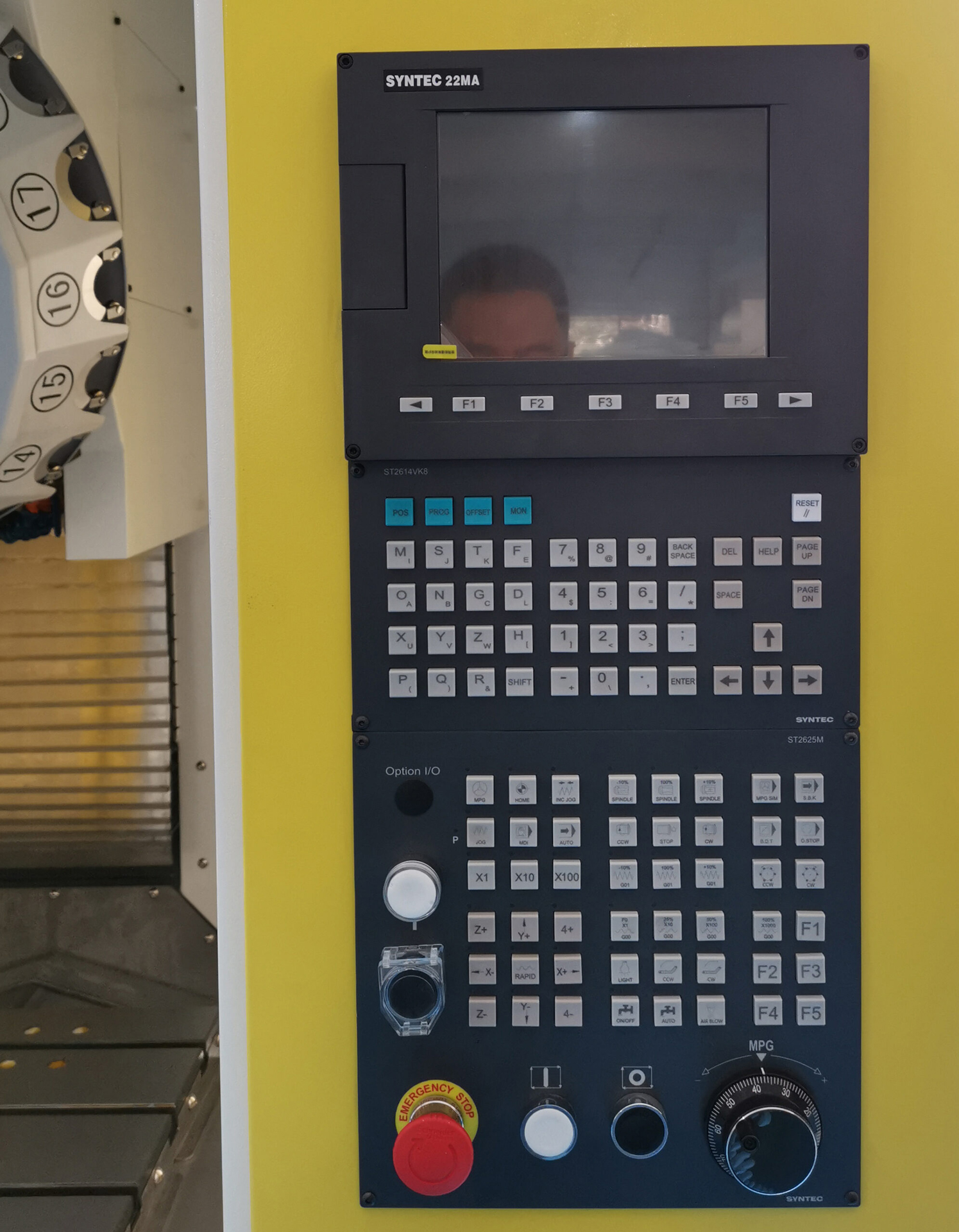

Система ЧПУ и управления

• Стандартно — контроллер SYNTEC 22MA: стабильная работа, удобный интерфейс, поддержка G-кодов и CAD/CAM-программ.
• Опционально: FANUC 0i MF — для интеграции в единые производственные системы.
• Интерфейсы USB и RS232 для загрузки управляющих программ.

Главные преимущества станка BL-S800

1. Расширенные габариты: На 200 мм длиннее по X и на 120 мм по Y, чем у многих конкурентов.
2. Повышенная нагрузка: Выдерживает до 500 кг — идеально для тяжёлых деталей.
3. Высокая точность: Повторяемость — 0,003 мм, что гарантирует стабильное качество.
4. Надёжность: Комплектующие от HIWIN, SKF, FAG, SCHNEIDER и других проверенных брендов.
5. Эффективность: Подходит для круглосуточного режима в серийном производстве.

Экономическая эффективность

Купить фрезерный станок с ЧПУ BL-S800 — значит повысить производительность участка сверления и нарезания резьбы. Благодаря увеличенной рабочей зоне, высокой скорости и надёжности, станок быстро окупается даже при средней загрузке.

Чек-лист для установки

• Подготовка помещения
  • Пол: бетонный, толщиной ≥200 мм, ровность ≤0,02 мм/м, нагрузка ≥4 500 кг.
  • Температура: 10–30 °C, влажность: 30–70%.
  • Освещение: не менее 500 люкс.
• Электропитание
  • Трёхфазное, 380 В, 50 Гц, мощность ≥15 кВА.
  • Обязательное заземление.
• Монтаж
  • Использовать грузоподъёмное оборудование (≥4 500 кг).
  • Выровнять станок по уровню (≤0,02 мм/м).
  • Закрепить анкерными болтами.

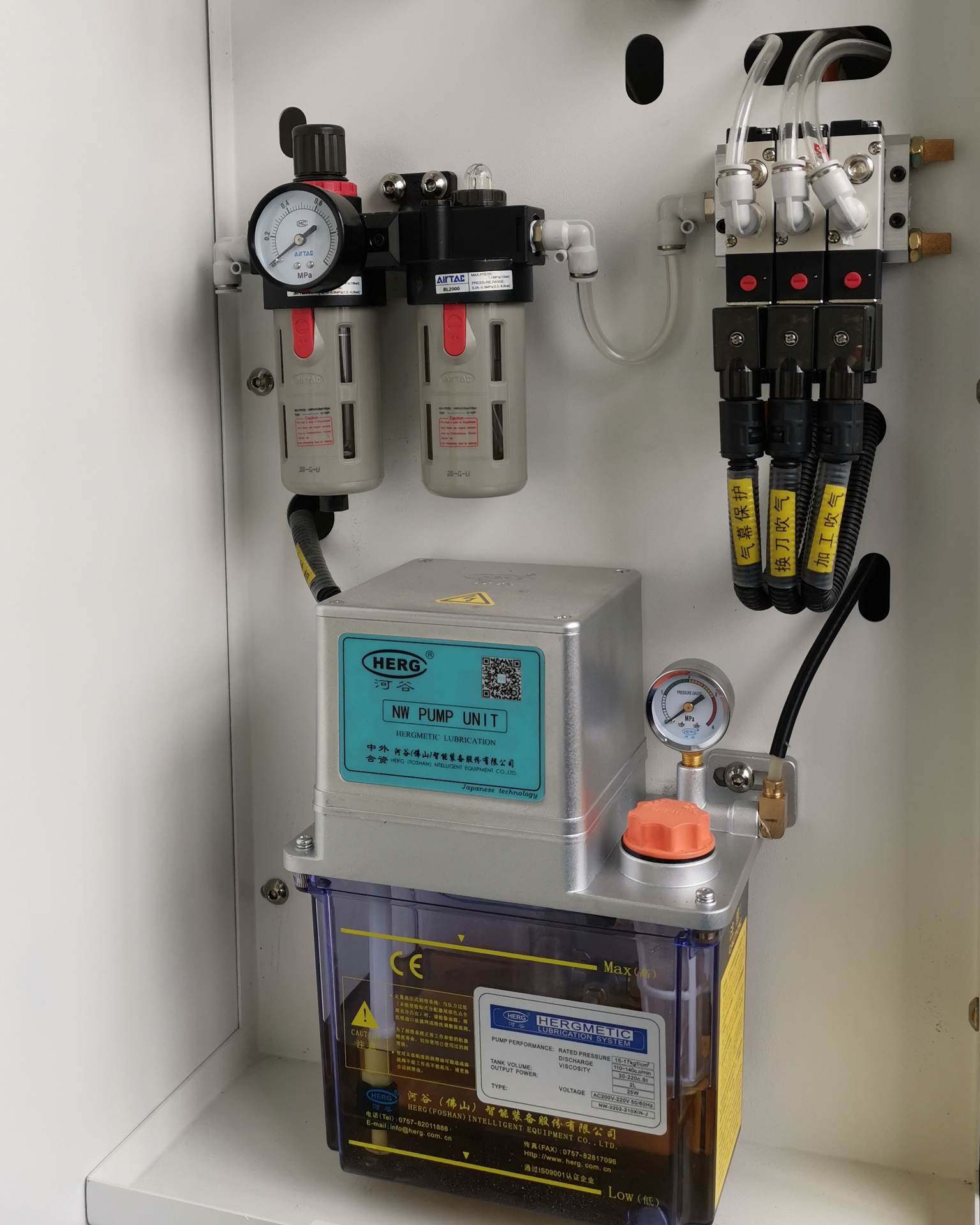

  • Подключить систему смазки и пневматику (давление 0,6 МПа).

Комплектация

• Система ЧПУ SYNTEC 22MA
• Наклонный дисковый магазин инструментов (16 позиций)
• Линейные направляющие HIWIN/PMI (Тайвань)
• Шарико-винтовые пары HIWIN/PMI
• Пневматика AIRTAC (Тайвань)
• Электрокомпоненты SCHNEIDER (Франция)
• Шпиндельная бабка с прямым приводом
• Освещение рабочей зоны, сигнальная лампа
• Комплект документации

Дополнительная комплектация

• Система ЧПУ FANUC 0i MF
• 4-я поворотная ось
• Шпиндель с частотой вращения 20 000 об/мин
• Система подачи СОЖ через шпиндель
• Пробник для настройки инструмента
