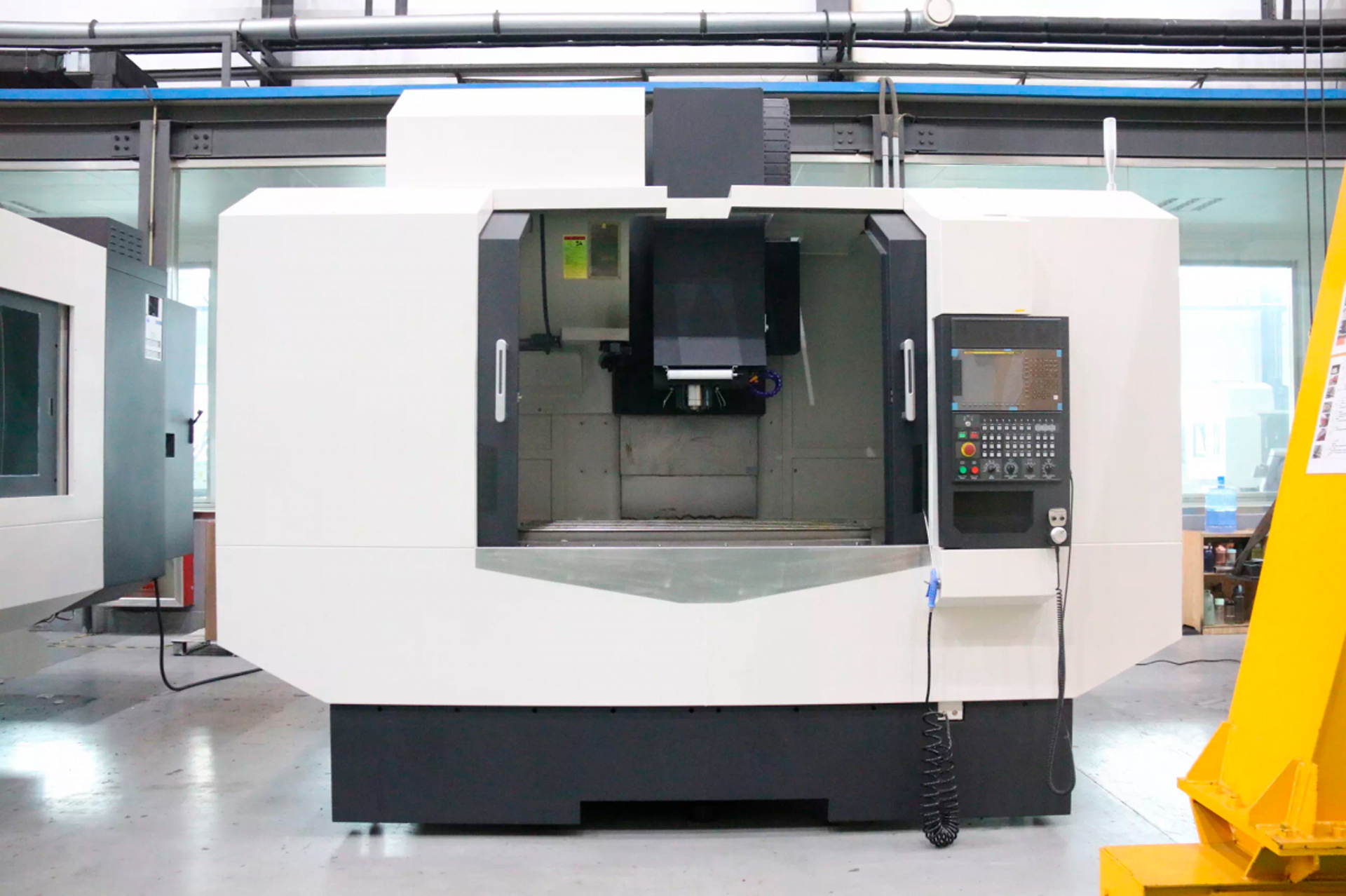

Фрезерный обрабатывающий центр с ЧПУ BLIN MACHINERY BL-V15S Fanuc

Фрезерный станок с ЧПУ BLIN MACHINERY BL-V15S Fanuc — это высокопроизводительное оборудование тяжёлого класса, разработанное по передовым немецким технологиям. Модель BL-V15S создана для интенсивной обработки крупногабаритных и массивных деталей в условиях серийного и ответственного производства. Станина и колонна изготовлены из минерального композита, обеспечивающего превосходную вибро- и термостойкость, сравнимую с тайваньскими аналогами. Станок оснащён мощным шпинделем BT50, системой ЧПУ FANUC 0i MF и 24-позиционным рычажным магазином инструментов. Благодаря высокой жёсткости, точности и надёжности, BL-V15S идеально подходит для предприятий, где требуется максимальная производительность при длительных циклах работы.

Назначение и области применения

• Тяжёлая силовая фрезеровка деталей размером до 1 700×800 мм в энергетическом машиностроении, судостроении, оборонной и тяжёлой промышленности.
• Обработка крупных заготовок из конструкционных сталей, чугунов и титановых сплавов с высокими требованиями к глубине резания и качеству поверхности.
• Серийное производство рам, корпусов редукторов, опорных плит и других силовых узлов.
• Работа в автоматизированных линиях с минимальным вмешательством оператора.

Ключевые функциональные возможности

Преимущества использования

• Высокая вибропрочность: Минеральный композит поглощает вибрации в 10 раз эффективнее чугуна, повышая качество обработки на 20%.
• Термостабильность: Теплопроводность в 20 раз ниже, чем у чугуна, а теплоёмкость — в 2,1 раза выше, что исключает температурные деформации.
• Жёсткая конструкция: Увеличенная ширина направляющих и сварные узлы из низколегированной стали обеспечивают максимальную устойчивость при тяжёлой резке.
• Точность контроля: Ключевые узлы проверяются на трёхкоординатном измерительном аппарате ZEISS (Германия) и лазерном интерферометре RENISHAW (Великобритания).
• Отсутствие противовеса по оси Z: Упрощает конструкцию, снижает вибрации и повышает динамическую устойчивость при перемещениях.

Фрезерный станок BL-V15S Fanuc — это решение для предприятий, которым требуется максимальная мощь и надёжность. Благодаря сочетанию инновационных материалов и комплектующих мировых брендов, станок обеспечивает стабильную работу даже в самых напряжённых режимах.

Технические характеристики фрезерного станка

Детальное описание узлов станка

Конструкция станины и колонны

• Изготовлены из минерального композита по немецкой технологии с использованием 3D-синхронного проектирования и анализа методом конечных элементов (FEA).
• Преимущества материала:
  • Вибропоглощение в 10 раз выше, чем у стандартного чугуна.
  • Теплопроводность — 1/20 от чугуна, теплоёмкость — в 2,1 раза выше.
  • Высокая коррозионная стойкость к СОЖ и другим жидкостям.
  • Точность литья позволяет исключить дополнительную механическую обработку.

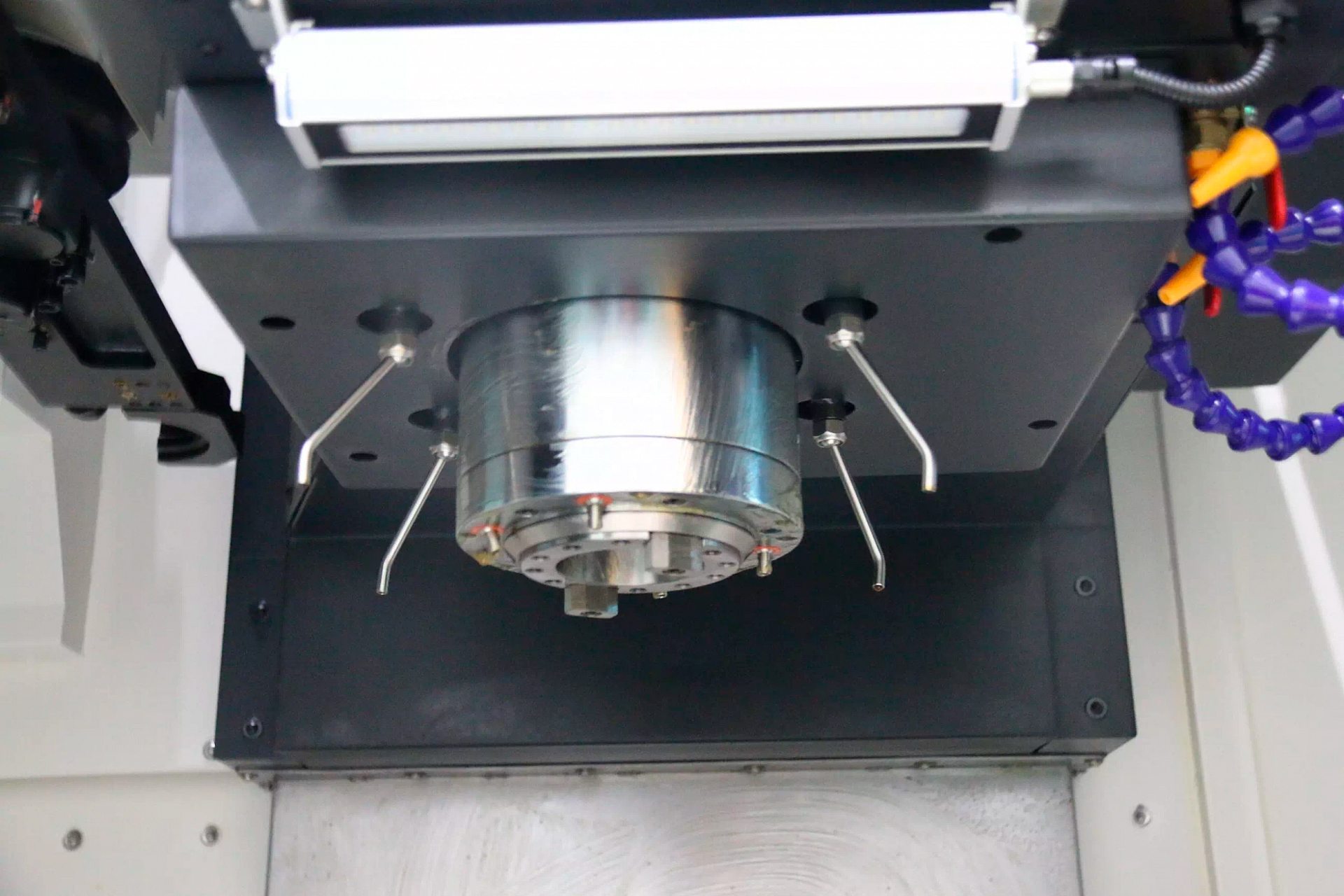

Шпиндель

• Тип BT50, мощность 11/15 кВт, скорость до 5 000 об/мин (ременной привод).
• Крутящий момент: 168 Н·м (номинал), до 305 Н·м (максимум) — обеспечивает мощную резку при глубоких проходах.
• Подшипники высокой точности от NSK (Япония), SKF (Швеция) или FAG (Германия).

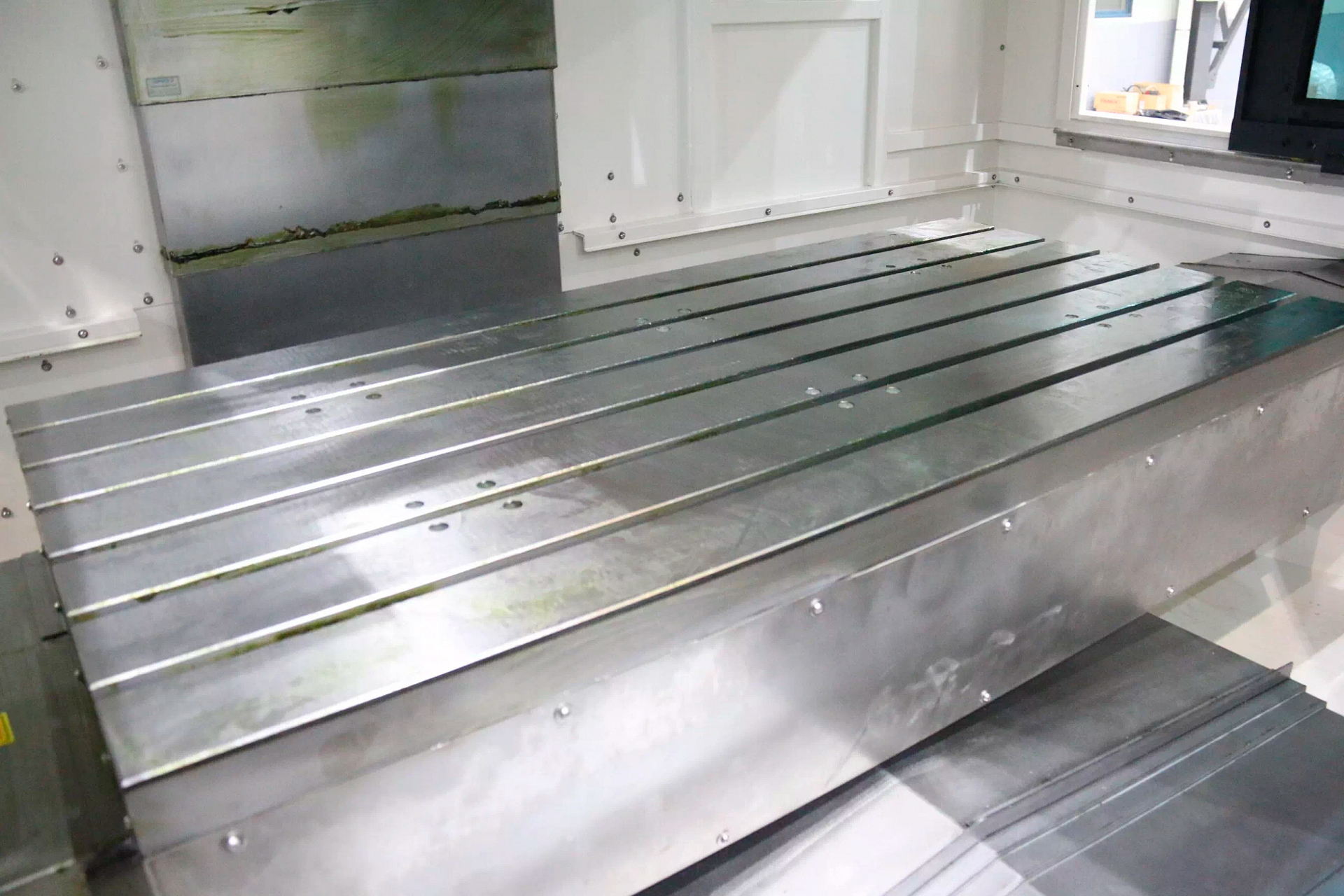

Подвижные узлы (седло, стол, шпиндельная бабка)

• Сварная конструкция из высокопрочной низколегированной стали.
• Модуль упругости на 40% выше, чем у чугуна — повышение общей жёсткости станка.
• Замкнутая полая двухслойная тонкостенная структура с ячеистым заполнением — максимальная устойчивость при минимальном весе.
• Термообработка при высокой температуре — снятие внутренних напряжений и обеспечение геометрической стабильности.

Система перемещения

• Линейные направляющие HIWIN/PMI (Тайвань) или THK (Япония), ширина 45 мм — повышенная несущая способность и долговечность.
• По оси Y — 4-роликовый тип направляющих для увеличения жёсткости при тяжёлых нагрузках.
• Шарико-винтовые пары класса C3 с преднатягом гайки и предварительным растяжением — устранение люфта и температурных деформаций.
• Максимальная скорость подачи: 20 м/мин по всем осям.

Инструментальная система

• 24-позиционный рычажный магазин инструментов с приводом CAM — быстрая и надёжная смена.
• Двусторонний выбор инструмента — минимизация времени цикла.
• Максимальный вес инструмента — 15 кг, длина — 350 мм.

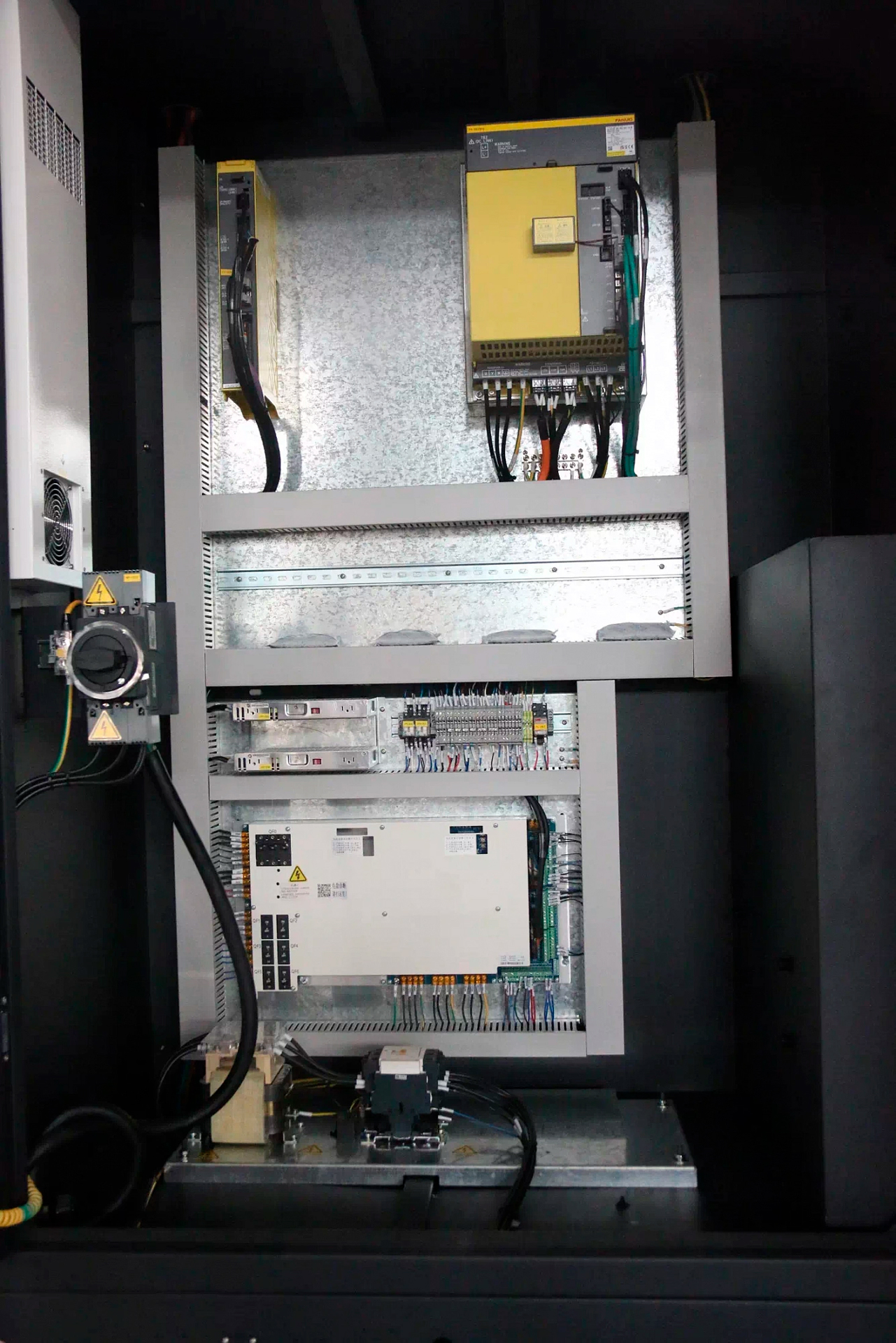

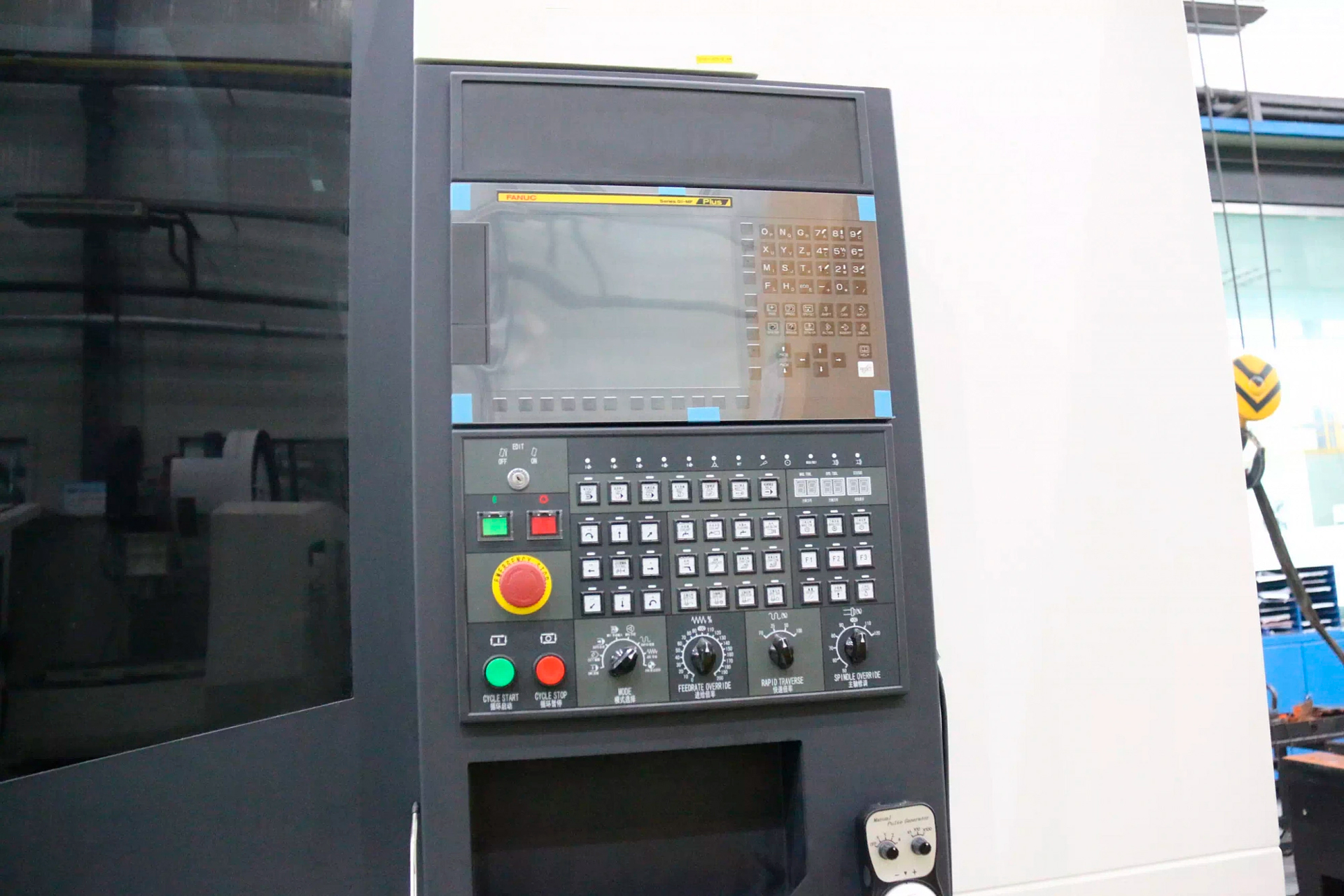

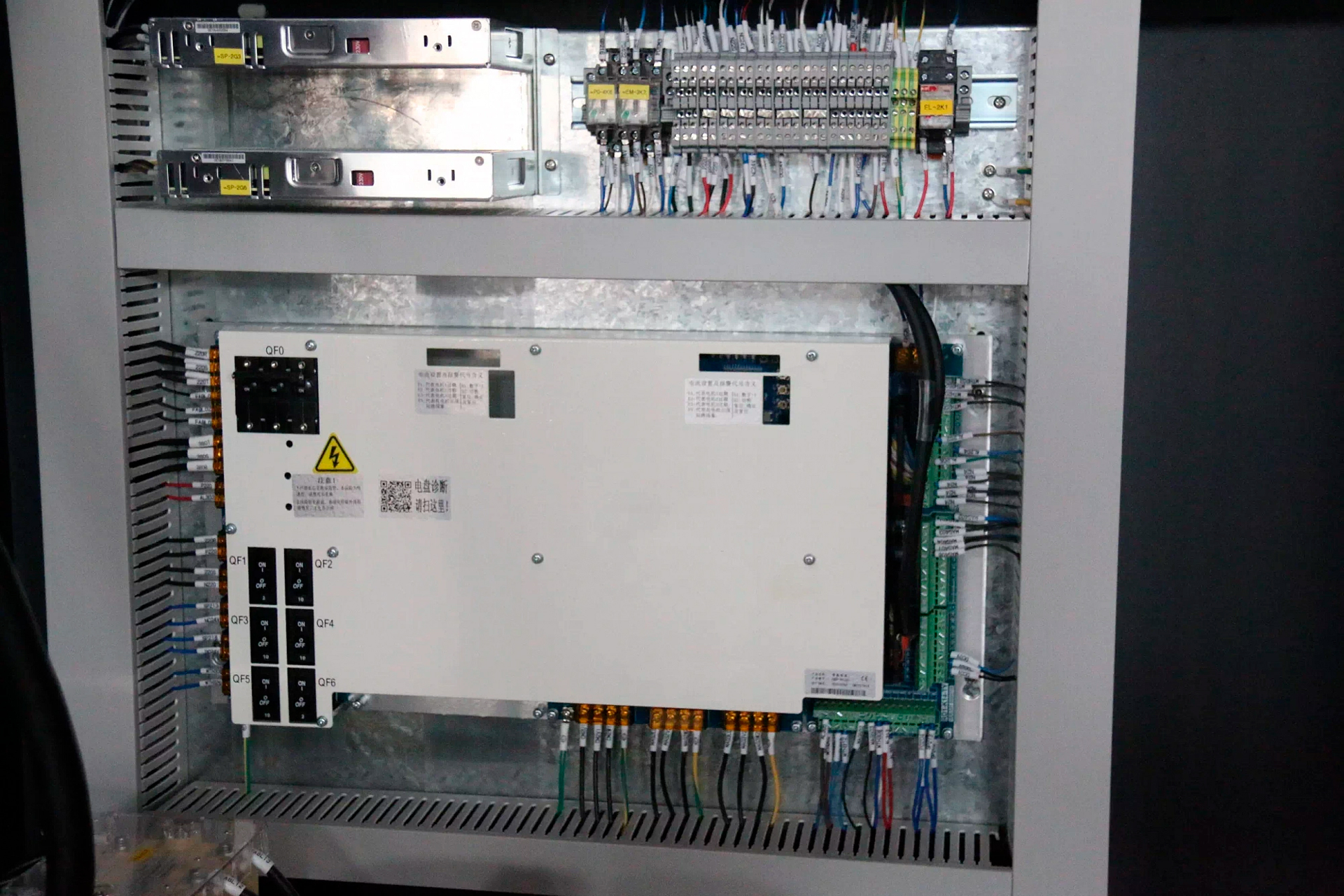

Система ЧПУ и управления

• Стандартно — FANUC 0i MF: стабильная, защищённая от сбоев система с интуитивным интерфейсом.
• Поддержка G-кодов, интерфейсы USB и RS232 для загрузки программ.
• Опционально: SIEMENS 828D — для интеграции в сложные автоматизированные линии.

Главные преимущества станка BL-V15S

1. Мощность: Высокий крутящий момент шпинделя и усиленная конструкция для тяжёлой обработки.
2. Точность: Контроль на оборудовании ZEISS и RENISHAW гарантирует стабильность параметров.
3. Жёсткость: Минеральный композит и 4-роликовые направляющие по оси Y обеспечивают устойчивость.
4. Надёжность: Комплектующие от NSK, HIWIN, FAG, SCHNEIDER и других мировых лидеров.
5. Долговечность: Полностью соответствует немецким стандартам качества на всех этапах производства.

Экономическая эффективность

Купить фрезерный станок с ЧПУ BL-V15S Fanuc — значит сделать инвестицию в производительность и долговечность. Благодаря высокой стабильности, увеличенному сроку службы режущего инструмента и минимальному простою, станок быстро окупается даже при средней загрузке.

Чек-лист для установки

• Подготовка помещения
  • Пол: бетонный, толщиной не менее 200 мм, ровность ≤0,02 мм/м, нагрузка ≥13 500 кг.
  • Температура: 10–30 °C, влажность: 30–70%.
  • Освещение: не менее 500 люкс.
• Электропитание
  • Трёхфазное, 380 В, 50 Гц, мощность ≥30 кВА.
  • Обязательное заземление.
• Монтаж
  • Использовать грузоподъёмное оборудование (≥13 500 кг).
  • Выровнять станок по уровню (≤0,02 мм/м).
  • Закрепить анкерными болтами.

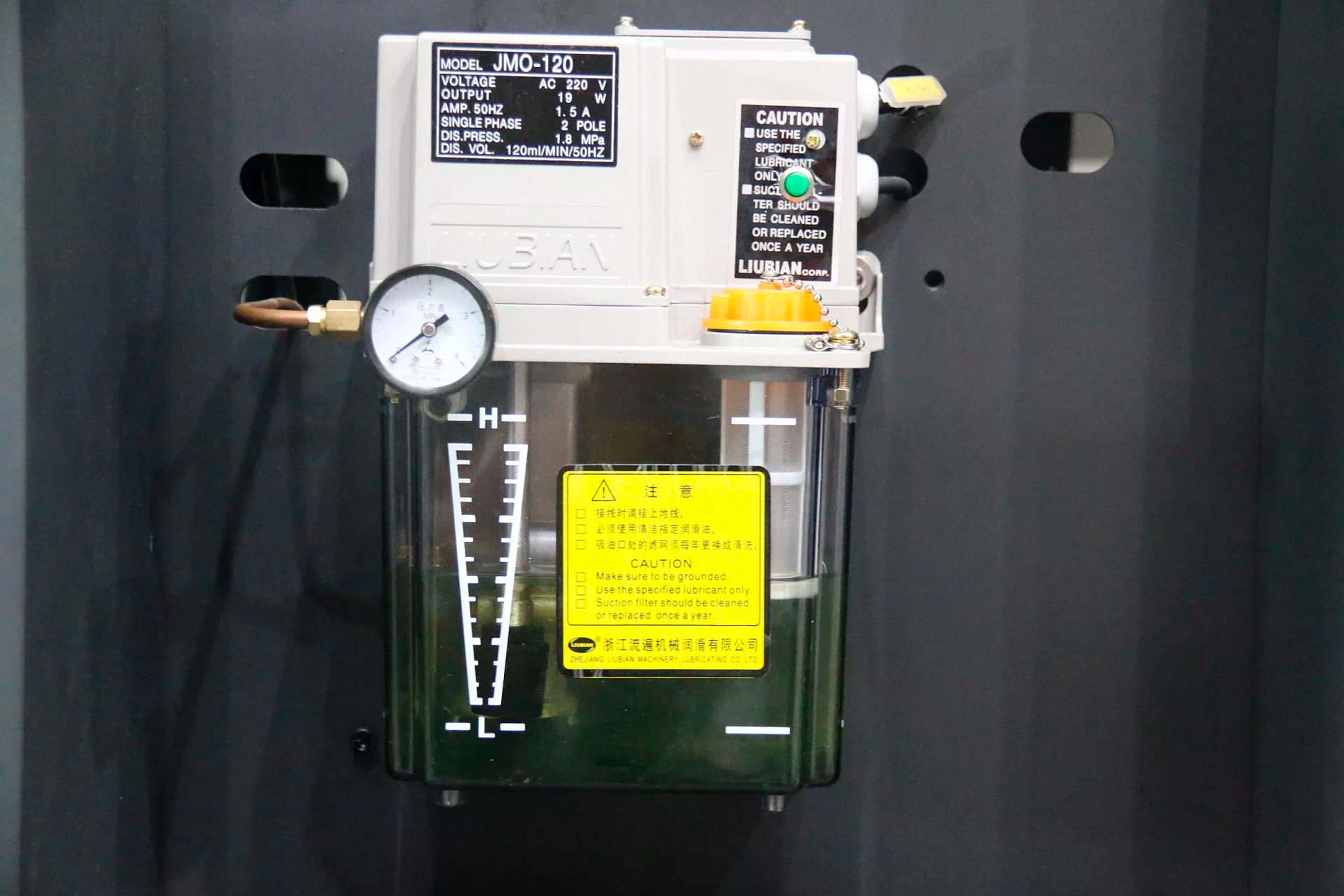

  • Подключить систему смазки и СОЖ.

Комплектация

• Система ЧПУ FANUC 0i MF
• Рычажный магазин инструментов (24 позиции)
• Освещение рабочей зоны, сигнальная лампа
• Трансформатор 380 В
• Комплект документации

Дополнительная комплектация

• Система ЧПУ SIEMENS 828D
• Стружкоотвод
• Подача СОЖ через шпиндель
• Пробник для настройки инструмента
• 4-я поворотная ось
• 5-я ось (пантовый стол или головка)
