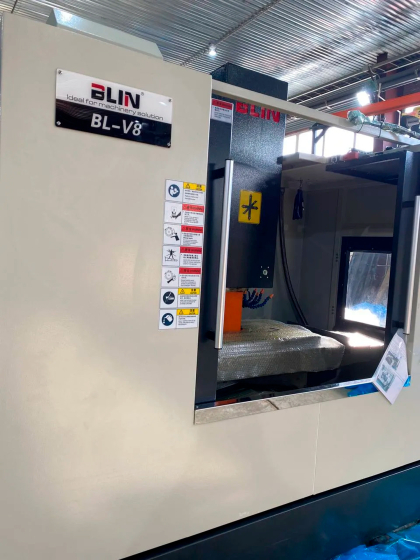

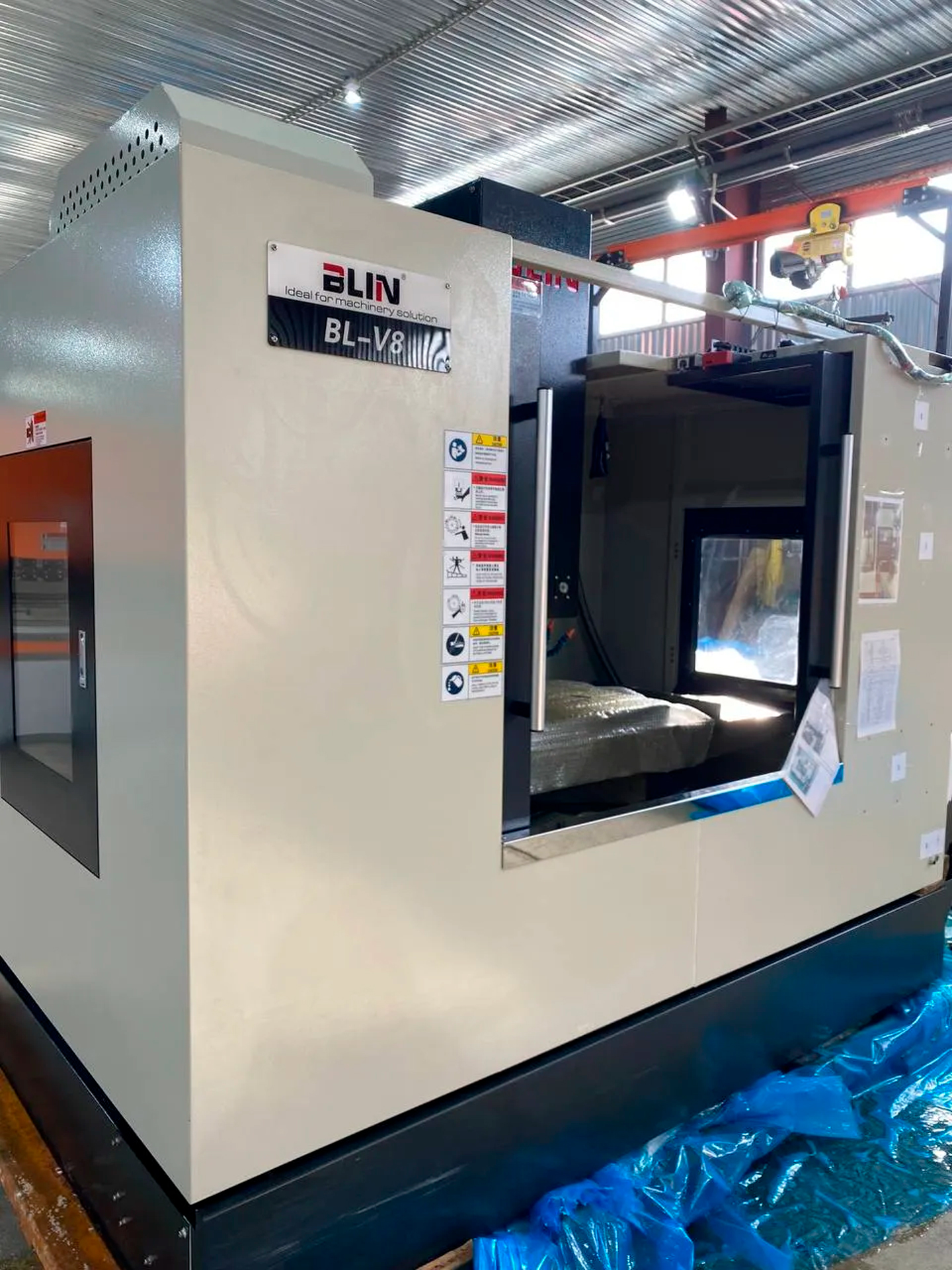

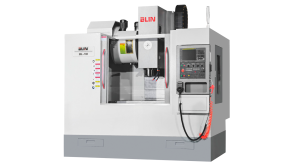

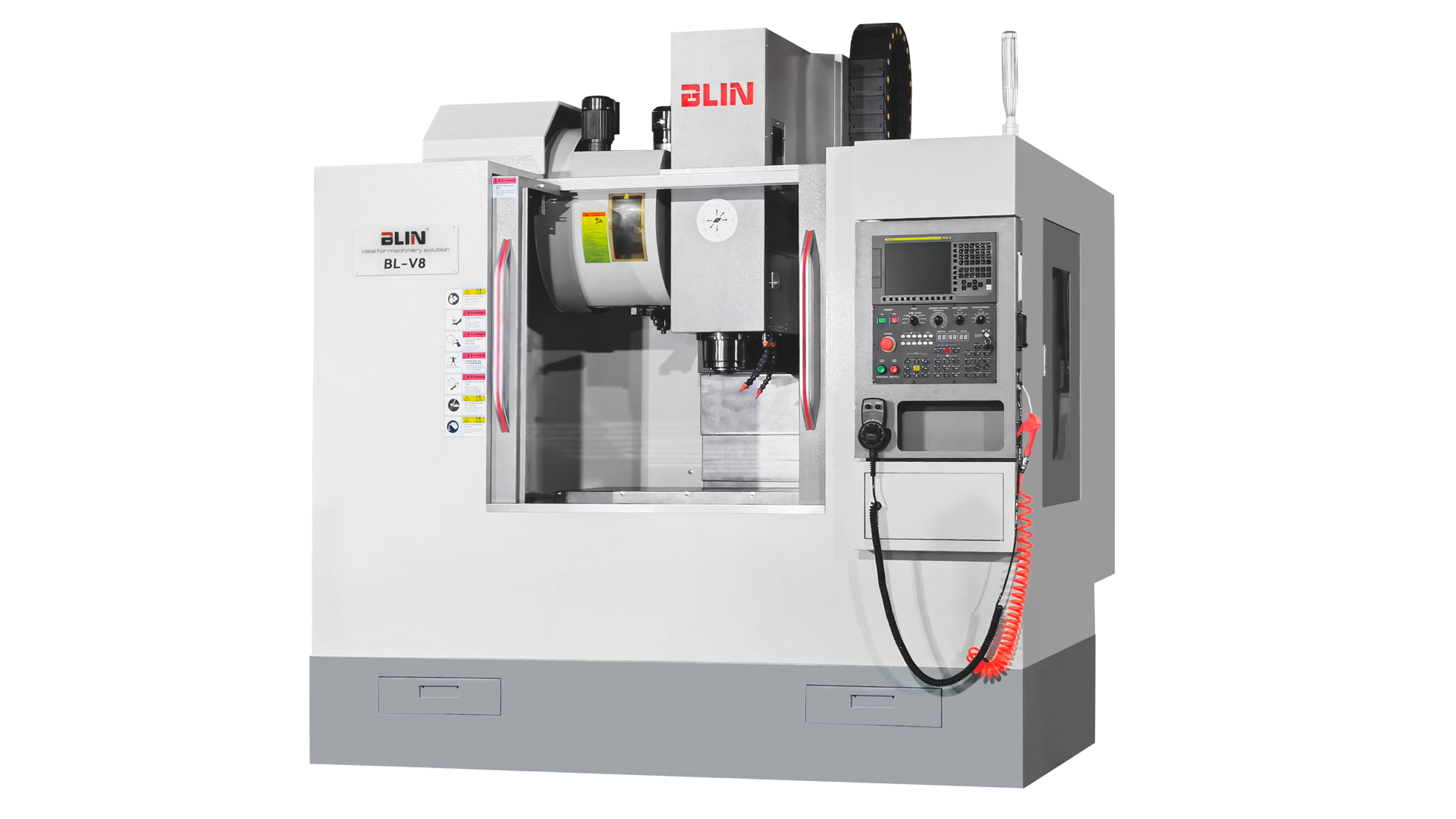

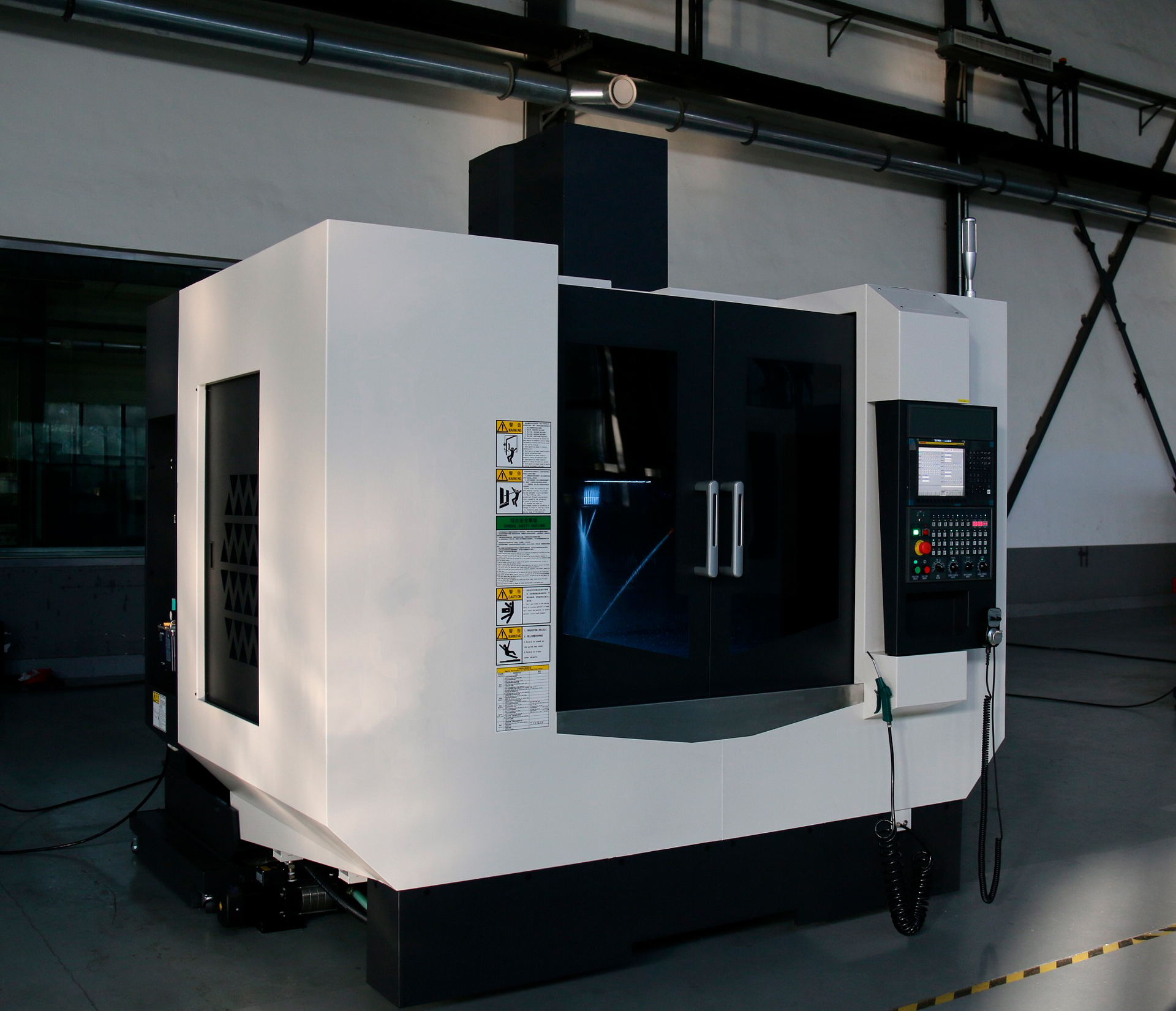

Фрезерный обрабатывающий центр с ЧПУ BLIN MACHINERY BL-V8S Fanuc

Фрезерный станок с ЧПУ BLIN MACHINERY BL-V8S Fanuc — это современное высокоточное оборудование нового поколения, разработанное по передовым немецким технологиям. Основа станка изготовлена из минерального композита, обеспечивающего превосходную вибро- и термостойкость, что позволяет достигать точности и стабильности, сравнимых с тайваньскими аналогами. Станок оснащён системой ЧПУ FANUC 0i MF, шпинделем BT40 с частотой до 8 000 об/мин (опционально — 10 000 или 12 000 об/мин), а также 24-позиционным рычажным магазином инструментов. Благодаря сверхвысокой жёсткости и продуманной конструкции, BL-V8S идеально подходит для интенсивной фрезерной обработки деталей весом до 500 кг.

Назначение и области применения

• Тяжёлая и прецизионная обработка крупногабаритных деталей в машиностроении, приборостроении и автомобильной промышленности.
• Серийное производство сложных корпусных и силовых узлов с высокими требованиями к геометрии и качеству поверхности.
• Обработка сталей, чугунов, алюминиевых сплавов и других конструкционных материалов на высоких скоростях.
• Использование в условиях автоматизированного производства с минимальным вмешательством оператора.

Ключевые функциональные возможности

Преимущества использования

• Высокая демпфирующая способность: Минеральный композит поглощает вибрации в 10 раз эффективнее чугуна, повышая качество обработки на 20%.
• Термостабильность: Теплопроводность в 20 раз ниже, чем у чугуна, а теплоёмкость — в 2,1 раза выше, что исключает деформации при перепадах температур.
• Лёгкость и жёсткость подвижных узлов: Седло, стол и шпиндельная бабка выполнены из низколегированной стали с замкнутой полой конструкцией — снижение массы на 20–30% и рост динамической отдачи.
• Точность контроля: Ключевые узлы проверяются на трёхкоординатном измерительном аппарате ZEISS (Германия) и лазерном интерферометре RENISHAW (Великобритания).
• Отсутствие противовеса по оси Z: Уменьшает вибрацию при быстром перемещении и улучшает динамику станка.

Фрезерный станок BL-V8S Fanuc — это идеальное сочетание инновационных материалов, немецкой инженерии и тайваньско-японской комплектации. Он обеспечивает высокую производительность, точность и долгий срок службы даже в самых напряжённых режимах работы.

Технические характеристики фрезерного станка

Детальное описание узлов станка

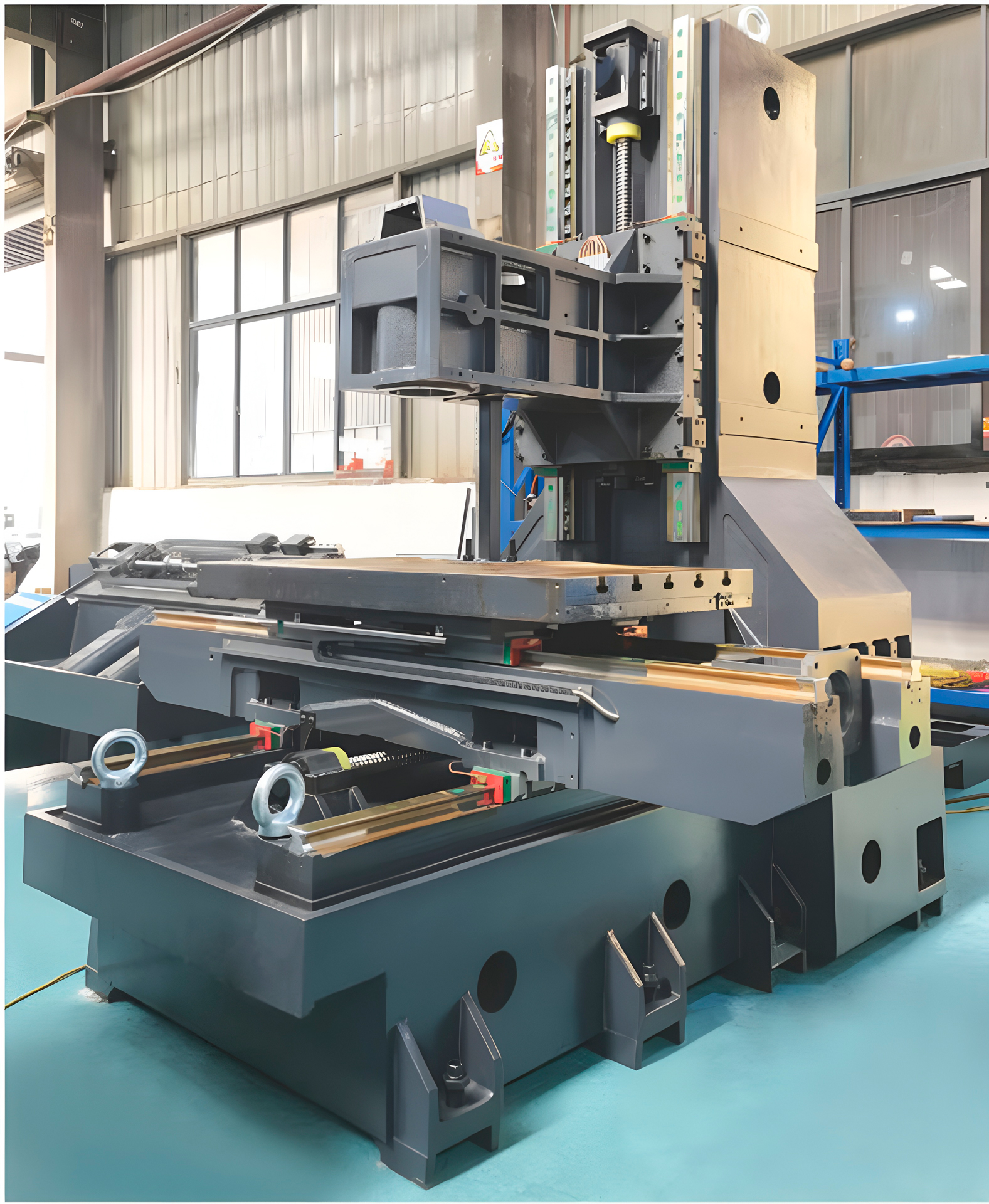

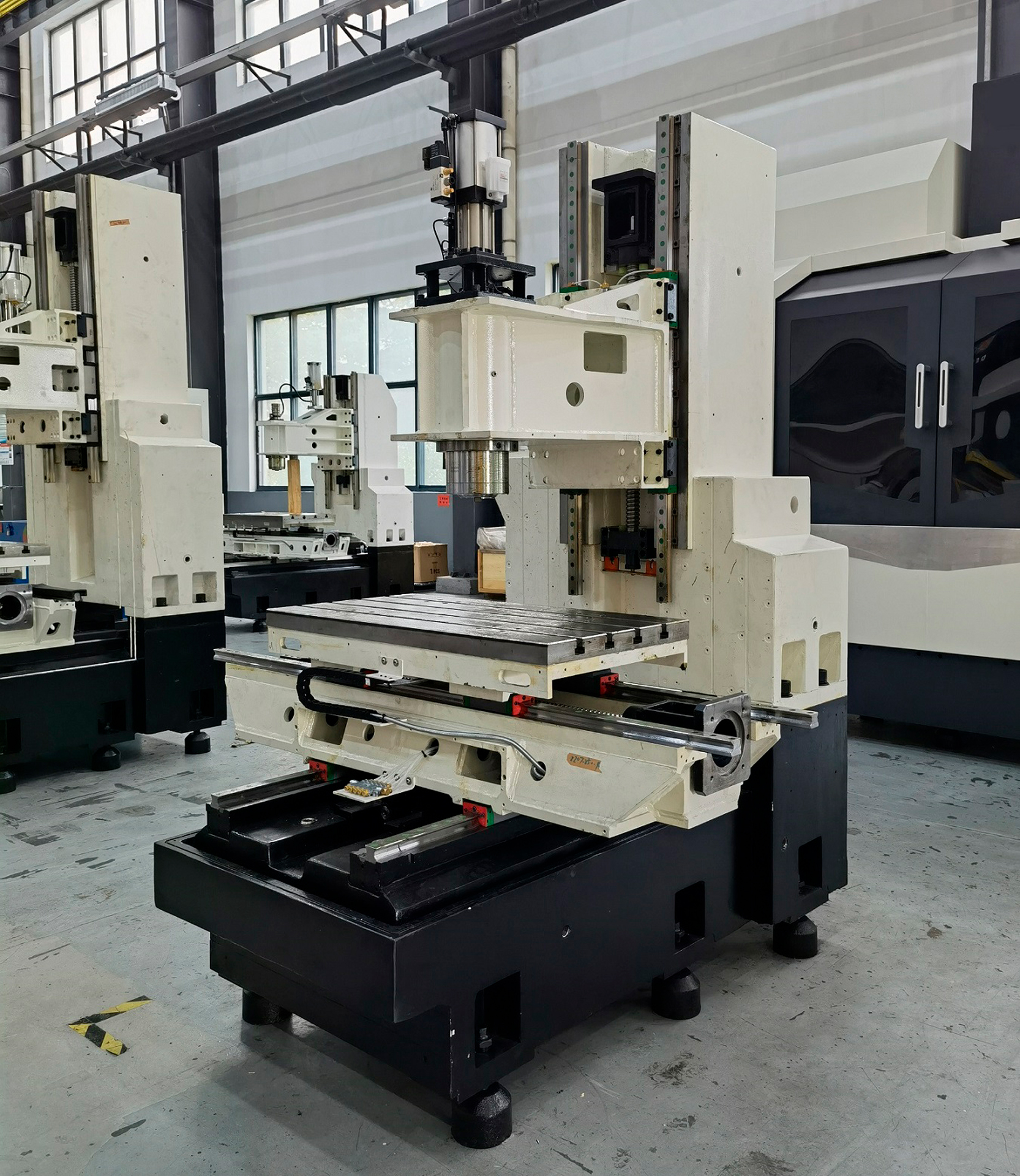

Конструкция станины и колонны

• Изготовлены из минерального композита по немецкой технологии с использованием 3D-синхронного проектирования и анализа методом конечных элементов (FEA).
• Преимущества материала:
  • Вибропоглощение в 10 раз выше, чем у стандартного чугуна.
  • Теплопроводность — 1/20 от чугуна, теплоёмкость — в 2,1 раза выше.
  • Высокая коррозионная стойкость к СОЖ и другим жидкостям.
  • Возможность точного литья без дополнительной механической обработки.

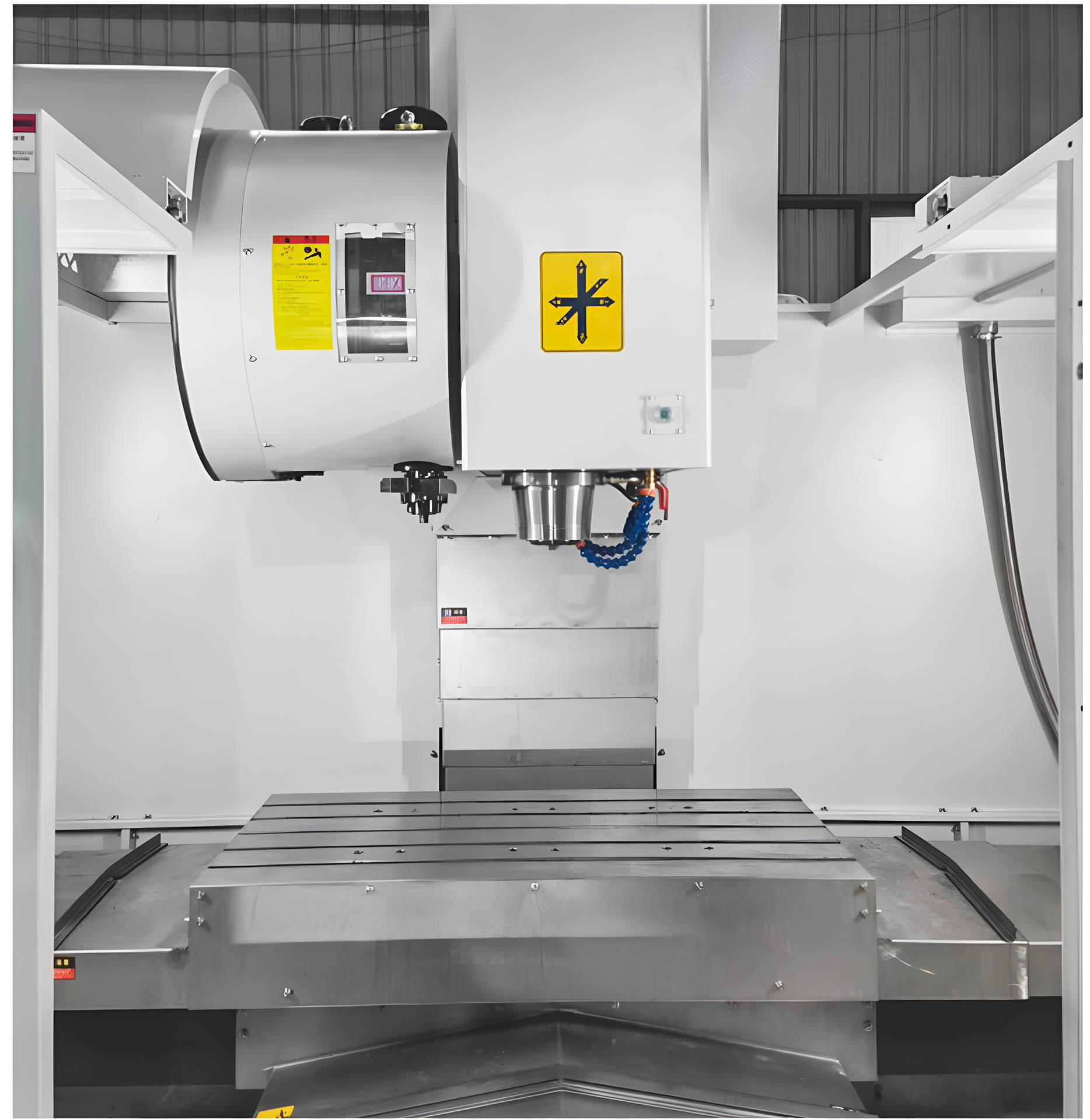

Шпиндель

• Тип BT40, мощность 11/18,5 кВт, скорость до 8 000 об/мин (ременной привод).
• Опционально: 10 000 об/мин (прямой привод), 12 000 об/мин (прямой привод)*.
• Подшипники высокой точности от NSK (Япония), SKF (Швеция) или FAG (Германия).
• Крутящий момент: 52,5 Н·м (номинал), до 118 Н·м (максимум).

Подвижные узлы (седло, стол, шпиндельная бабка)

• Сварная конструкция из высокопрочной низколегированной стали.
• Модуль упругости на 40% выше, чем у чугуна — повышение общей жёсткости станка.
• Замкнутая полая тонкостенная двухслойная структура с ячеистым заполнением для максимальной устойчивости.
• Термообработка при высокой температуре для снятия внутренних напряжений и стабильности геометрии.

Система перемещения

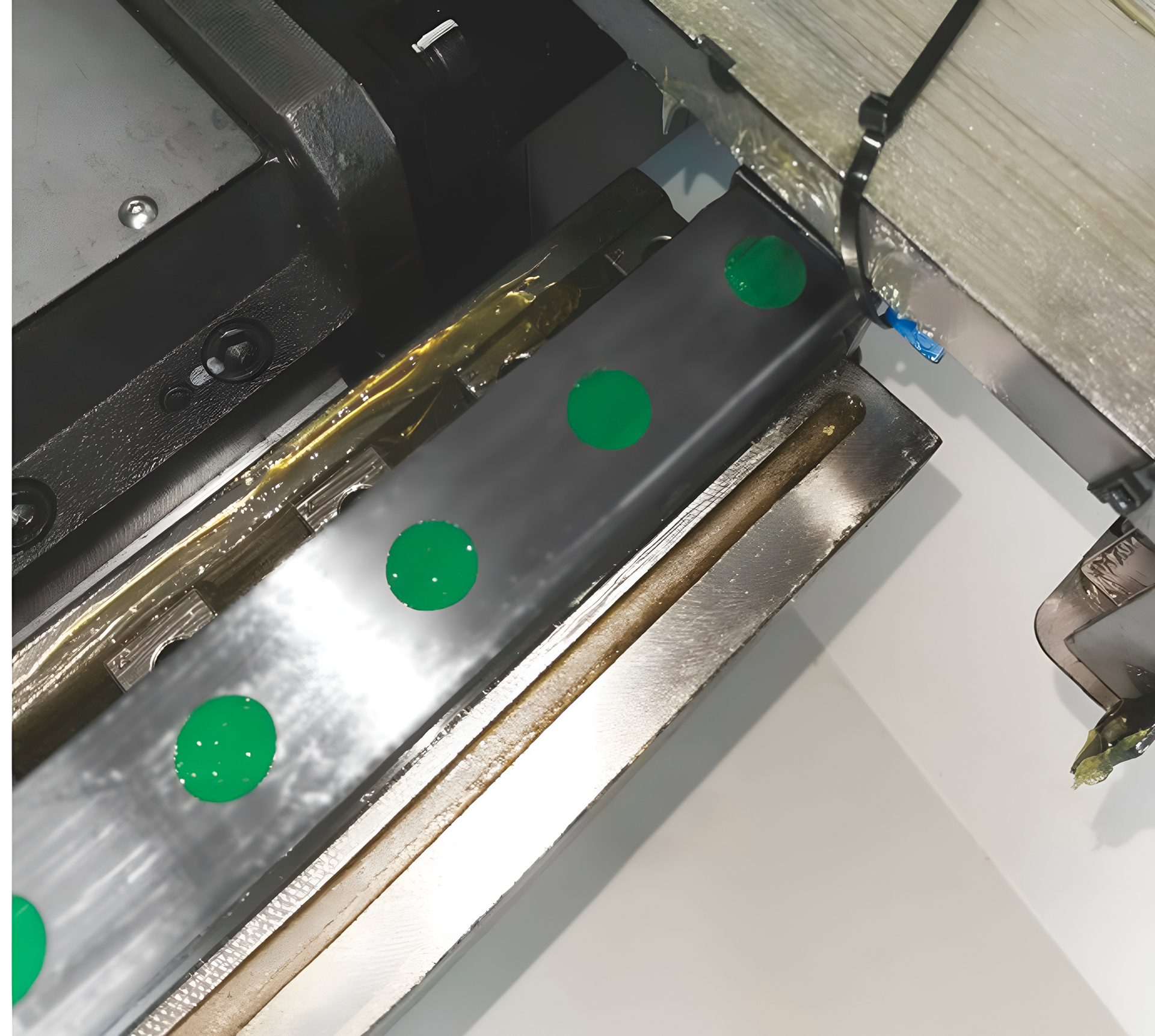

• Линейные направляющие HIWIN/PMI (Тайвань) или THK (Япония) — повышенная несущая способность и износостойкость.
• Шарико-винтовые пары класса C3 с преднатягом гайки и предварительным растяжением — устранение люфта и температурных деформаций.
• Максимальная скорость подачи: 36 м/мин по осям X и Y, 24 м/мин по оси Z.

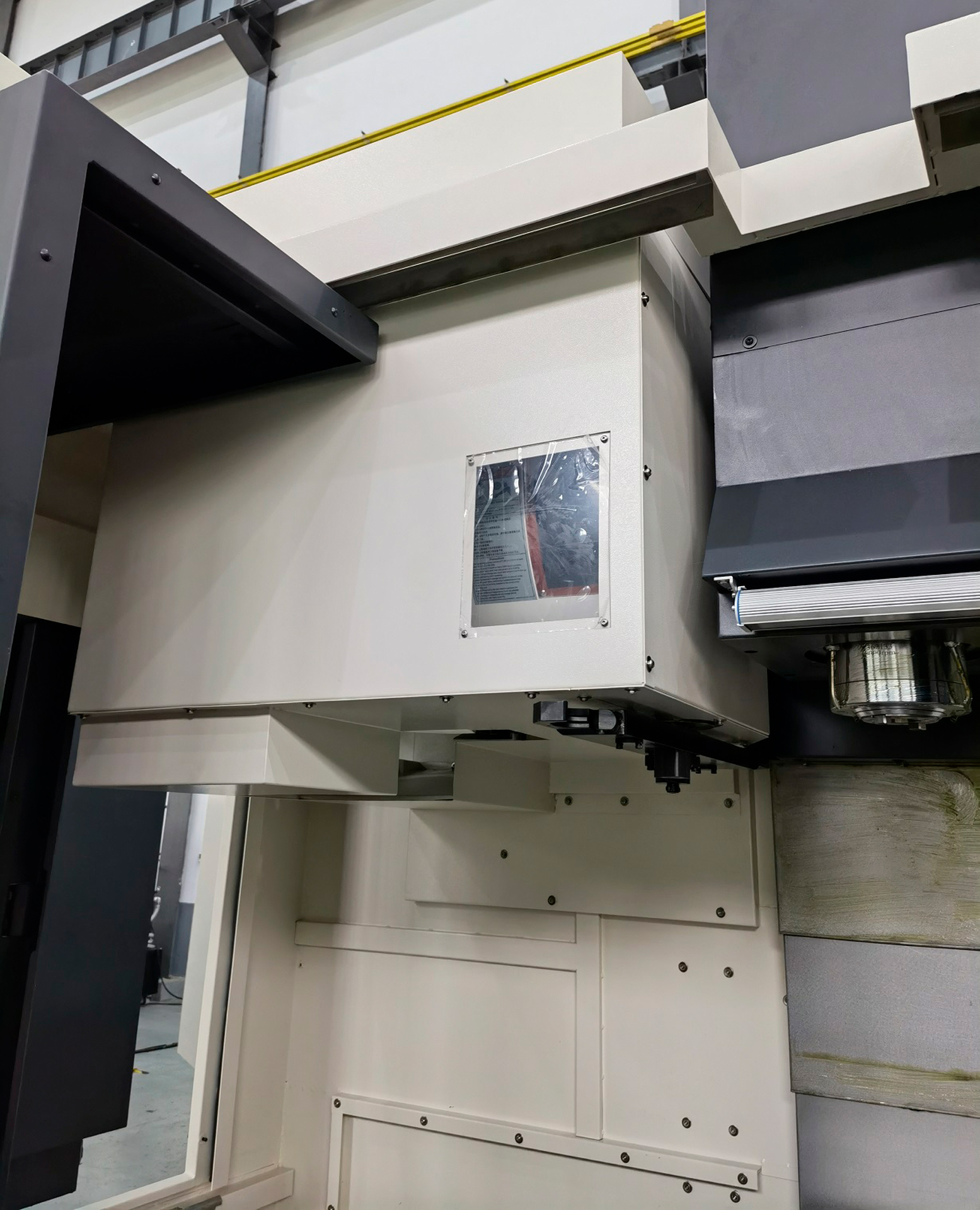

Инструментальная система

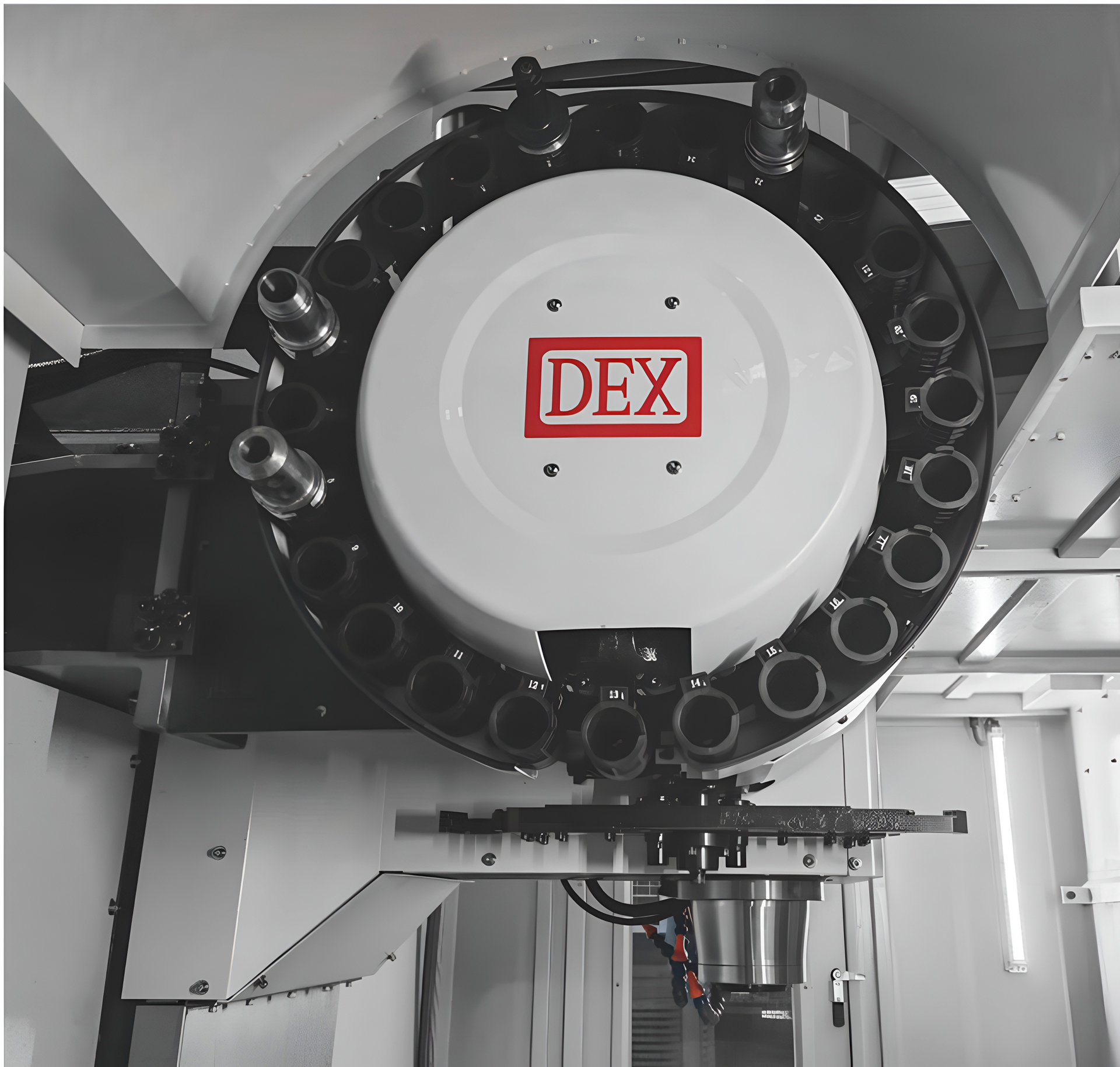

• 24-позиционный рычажный магазин инструментов с приводом CAM — быстрая и надёжная смена.
• Двусторонний выбор инструмента — минимизация времени цикла.
• Максимальный вес инструмента — 8 кг, длина — 300 мм.

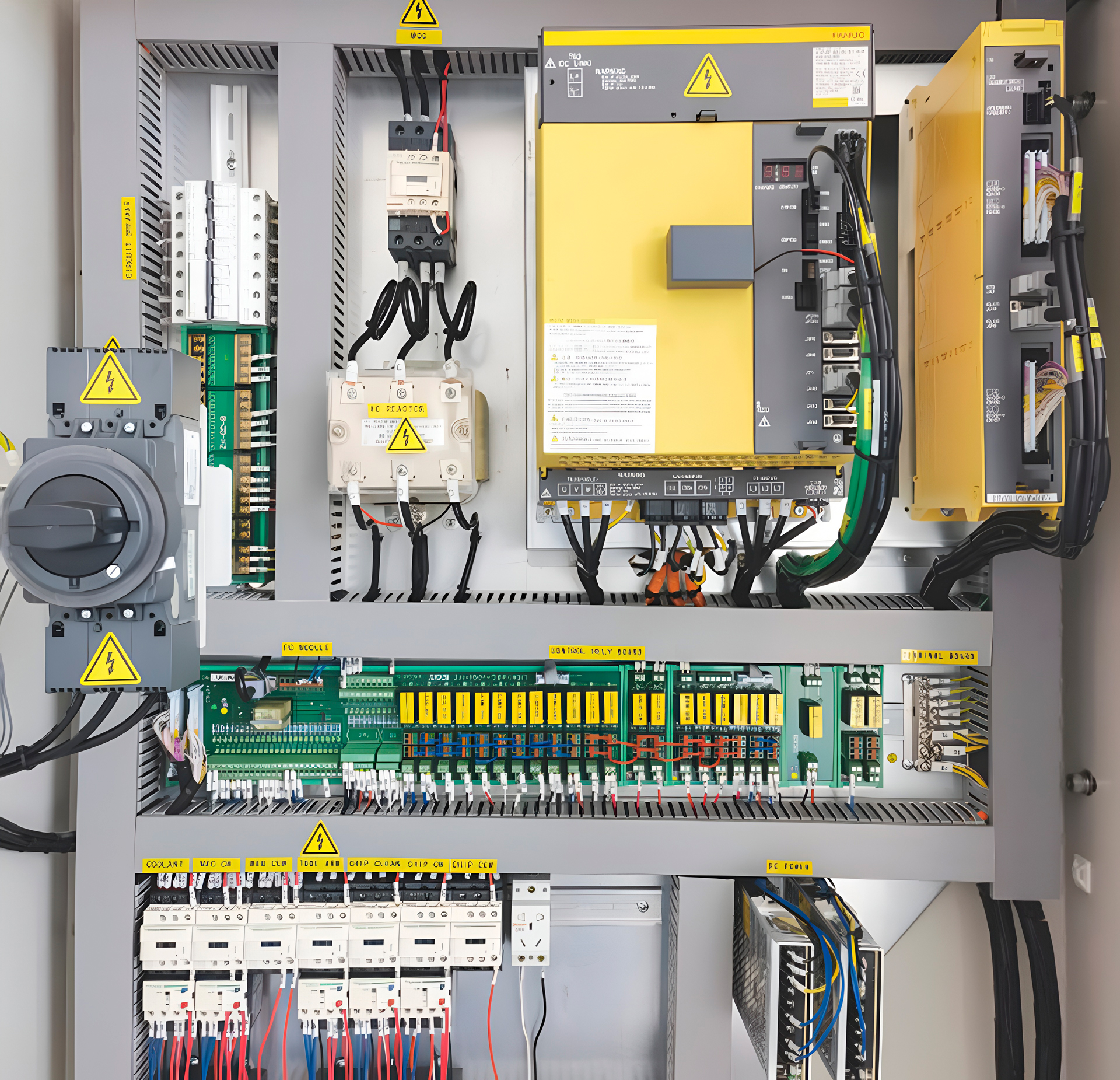

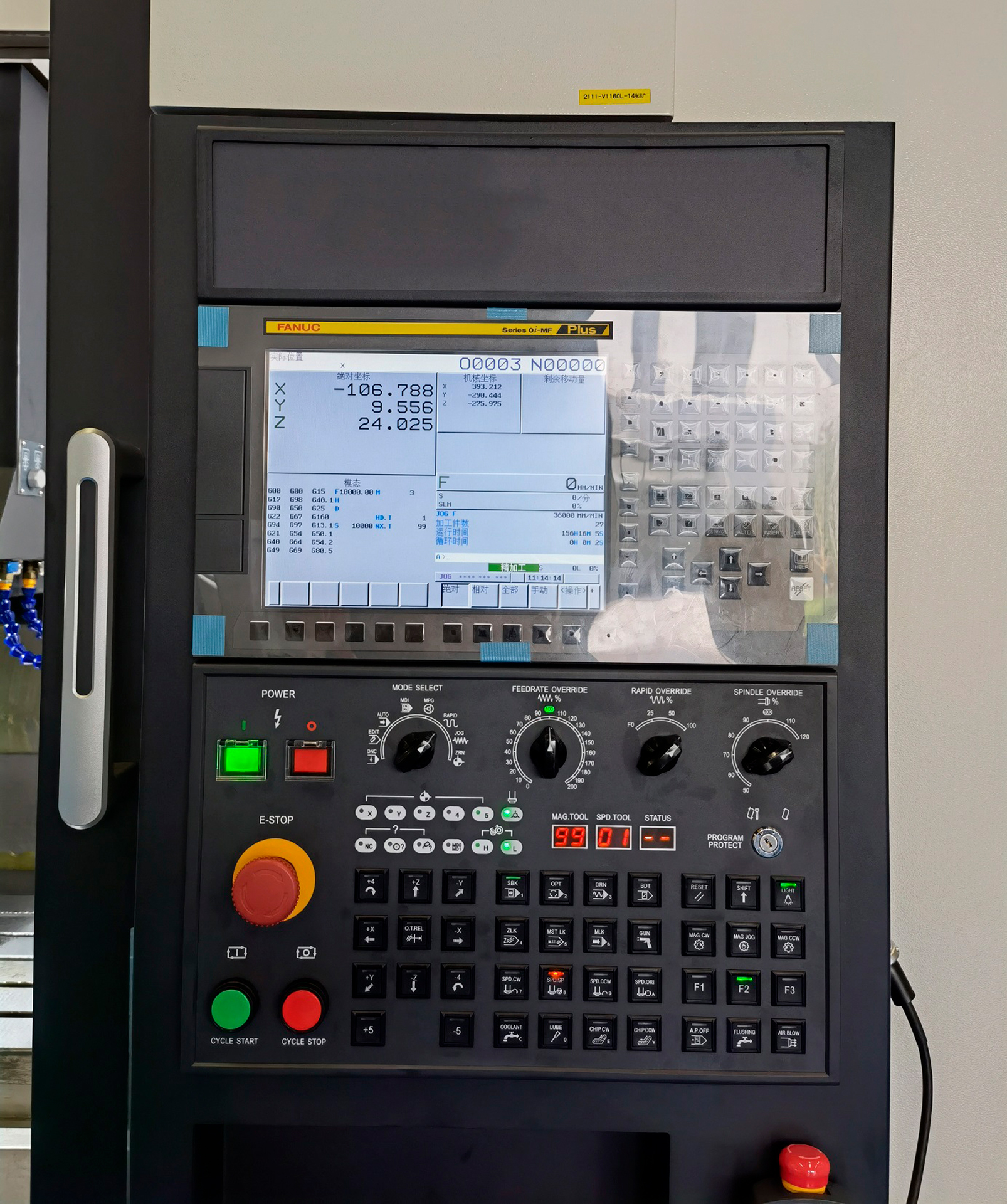

Система ЧПУ и управления

• Стандартно — FANUC 0i MF: стабильная, защищённая от сбоев система с интуитивным интерфейсом.
• Поддержка G-кодов, интерфейсы USB и RS232 для загрузки программ.
• Опционально: SIEMENS 828D — для интеграции в сложные автоматизированные линии*.

Главные преимущества станка BL-V8S

1. Стабильность: Минеральный композит и термическая инертность гарантируют точность при длительной работе.
2. Точность: Контроль ключевых параметров на оборудовании ZEISS и RENISHAW.
3. Производительность: Высокие скорости подачи и быстрая смена инструмента.
4. Надёжность: Комплектующие от ведущих брендов (HIWIN, NSK, FAG, SCHNEIDER и др.).
5. Долговечность: Полностью соответствует немецким стандартам качества на всех этапах производства.

Экономическая эффективность

Купить фрезерный станок с ЧПУ BL-V8S Fanuc — значит сделать долгосрочную инвестицию в качество и производительность. Благодаря высокой стабильности, минимальному обслуживанию и увеличению срока службы режущего инструмента, станок быстро окупается даже при средней загрузке.

Чек-лист для установки

• Подготовка помещения
  • Пол: бетонный, толщиной не менее 200 мм, ровность ≤0,02 мм/м, нагрузка ≥6 000 кг.
  • Температура: 10–30 °C, влажность: 30–70%.
  • Освещение: не менее 500 люкс.
• Электропитание
  • Трёхфазное, 380 В, 50 Гц, мощность ≥25 кВА.
  • Обязательное заземление.
• Монтаж
  • Использовать грузоподъёмное оборудование (≥6 000 кг).
  • Выровнять станок по уровню (≤0,02 мм/м).
  • Закрепить анкерными болтами.

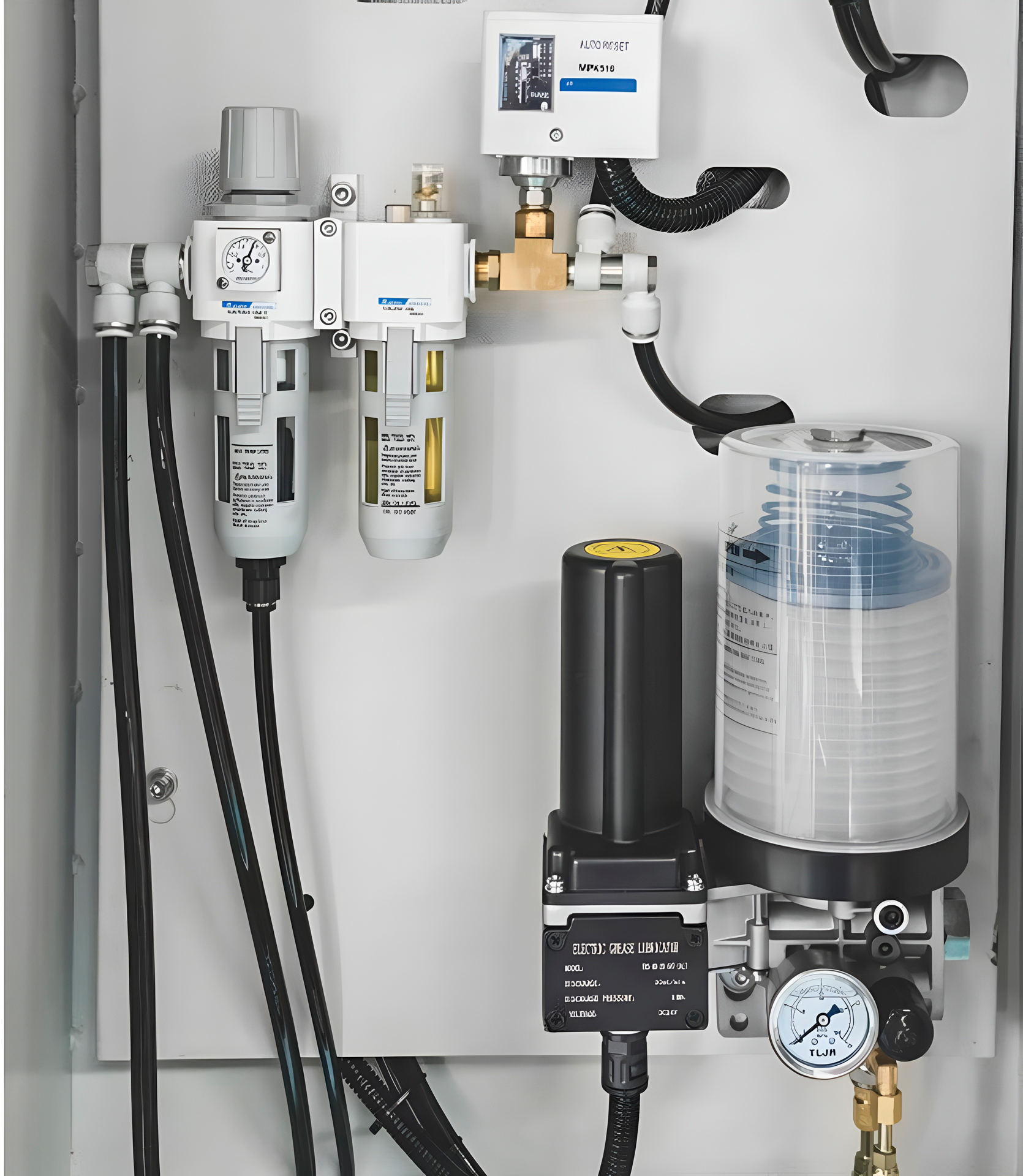

  • Подключить систему смазки и СОЖ.

Комплектация

• Система ЧПУ FANUC 0i MF
• 24-позиционный рычажный магазин инструментов (POJU, Тайвань)
• Трансформатор 380 В, сигнальная лампа, освещение рабочей зоны
• Полный комплект технической документации

Дополнительная комплектация

• Система ЧПУ SIEMENS 828D

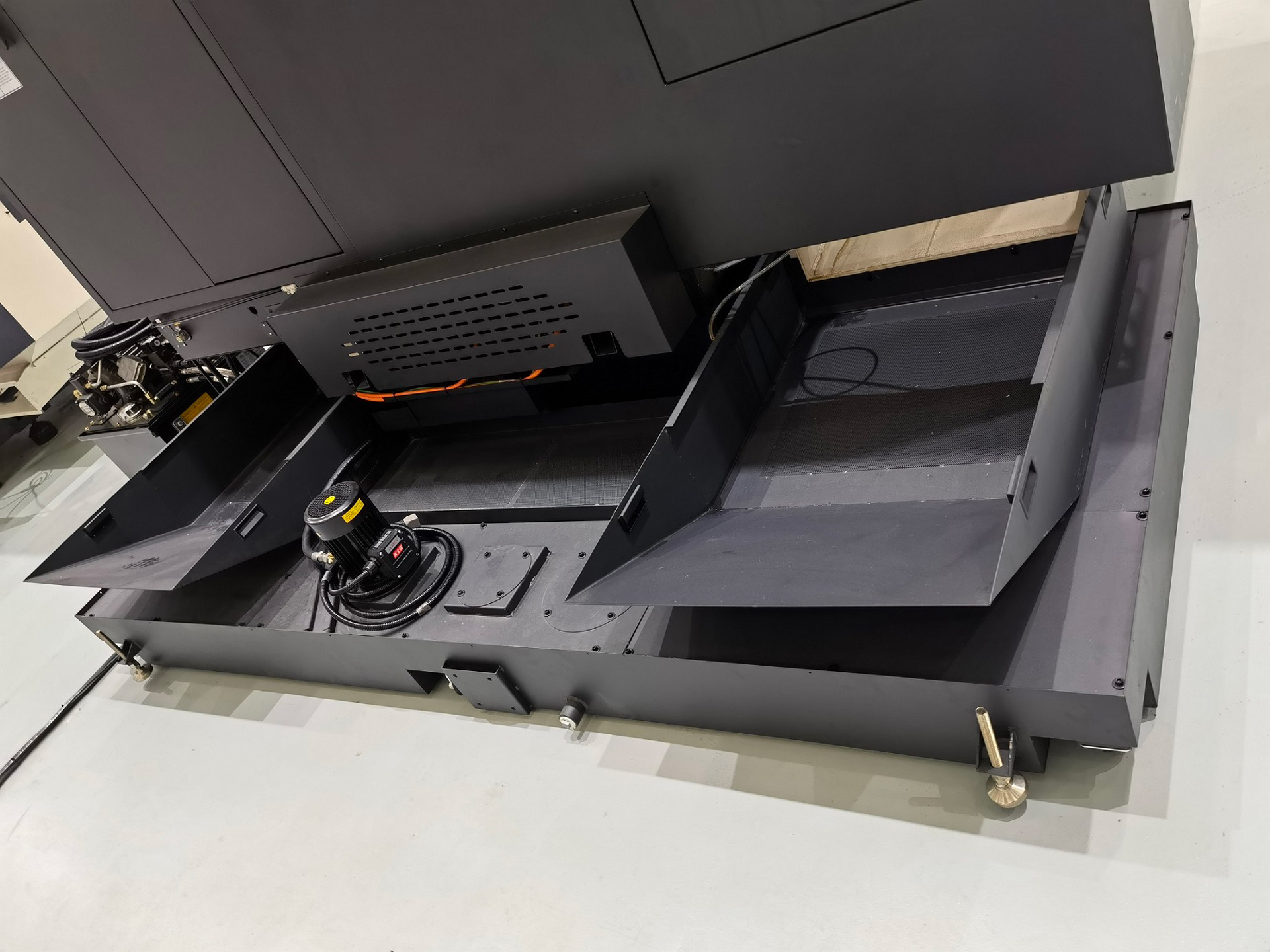

• Стружкоотвод
• Подача СОЖ через шпиндель
• Пробник для настройки инструмента
• 4-я поворотная ось
• 5-я ось (пантовый стол или головка)
• Скорость шпинделя 10 000 об/мин (прямой привод)
• Скорость шпинделя 12 000 об/мин (прямой привод)
