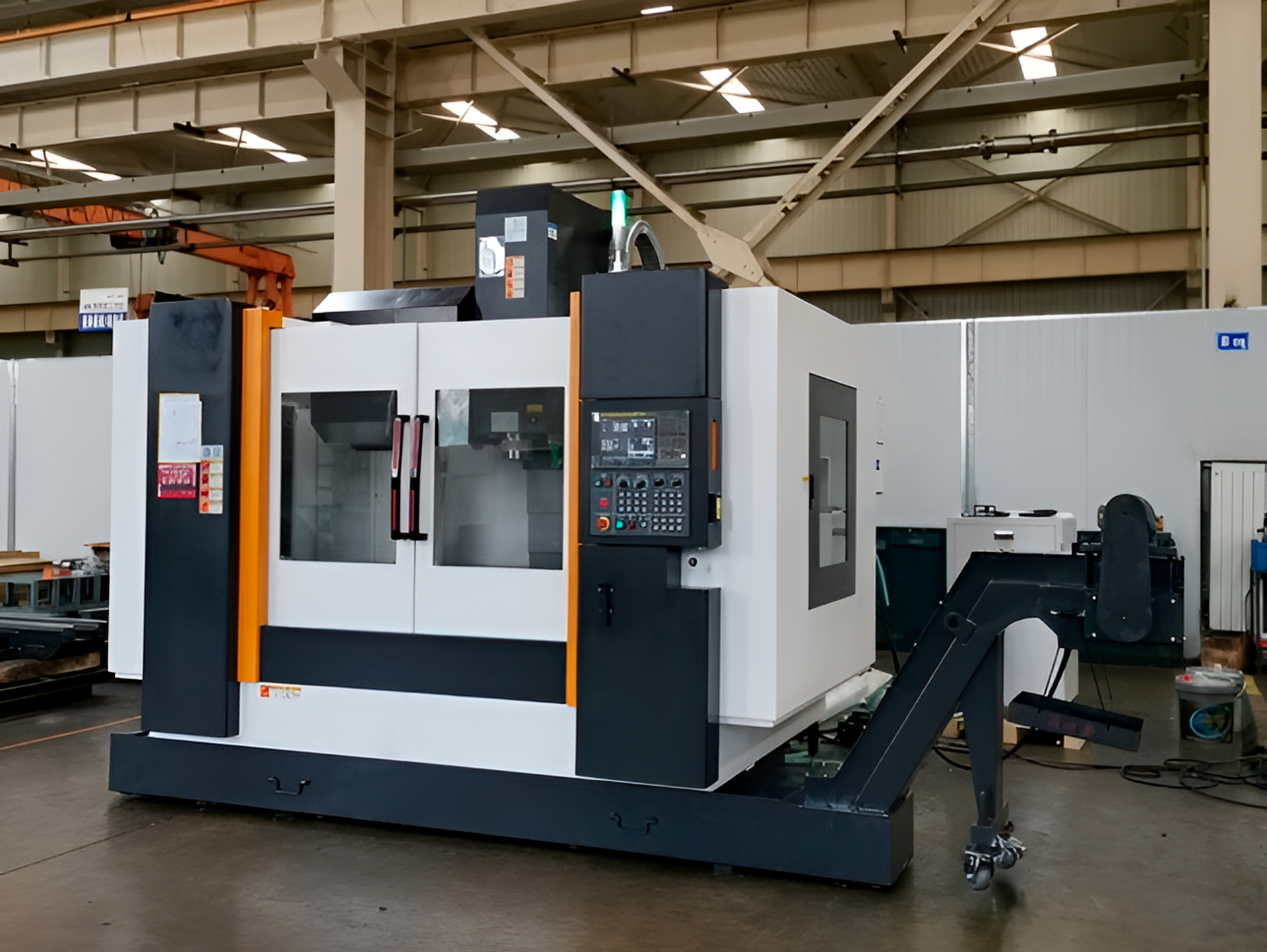

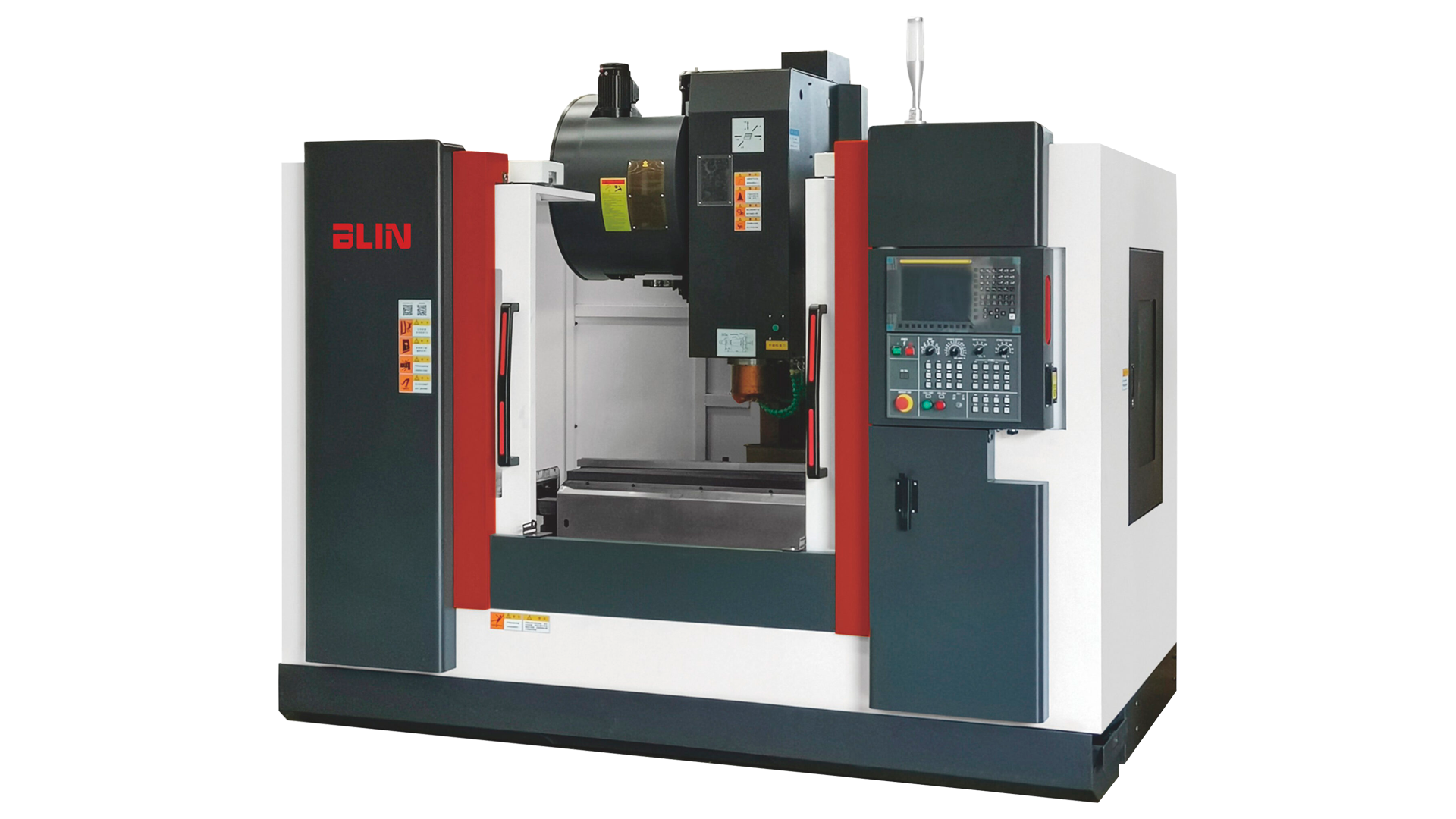

Фрезерный обрабатывающий центр с ЧПУ BLIN MACHINERY BL-B1060 Fanuc

Фрезерный обрабатывающий центр с ЧПУ BLIN MACHINERY BL-B1060 Fanuc — это высокопроизводительный станок тяжёлого типа с коробчатыми направляющими, предназначенный для интенсивной обработки крупных деталей. Оснащённый системой ЧПУ FANUC 0i MF, шпинделем BT40 (опционально BT50) и магазином инструментов на 24 позиции, станок обеспечивает высокую жёсткость и точность при обработке заготовок весом до 800 кг. Станина из высококачественного чугуна, широкие коробчатые направляющие и прецизионные ШВП гарантируют надёжность и стабильность при тяжёлых нагрузках.

Назначение и области применения

• Тяжёлая фрезерная обработка деталей размером до 1 300×600 мм в машиностроении, энергетике и судостроении.
• Серийное производство крупных компонентов для аэрокосмической и автомобильной промышленности.
• Обработка заготовок из чугуна, стали и сплавов с высокими требованиями к точности поверхности.
• Изготовление деталей сложной геометрии для тяжёлых производственных задач.

Ключевые функциональные возможности

Преимущества использования

• Широкие коробчатые направляющие обеспечивают исключительную жёсткость для тяжёлой обработки.
• Шпиндель с ременным приводом (до 8 000 об/мин) и опциональной скоростью до 12 000 об/мин для высокой производительности.
• Прецизионные ШВП (Ø40/12 мм) минимизируют люфт и обеспечивают высокую точность.
• Станина из чугуна и усиленная конструкция гарантируют стабильность при обработке крупных деталей.
• Магазин инструментов на 24 позиции ускоряет смену инструмента, повышая эффективность.

Фрезерный станок BL-B1060 Fanuc — это оптимальное решение для тяжёлой обработки крупных деталей, обеспечивающее высокую жёсткость, точность и производительность в сложных производственных условиях.

Технические характеристики фрезерного станка

Детальное описание узлов станка

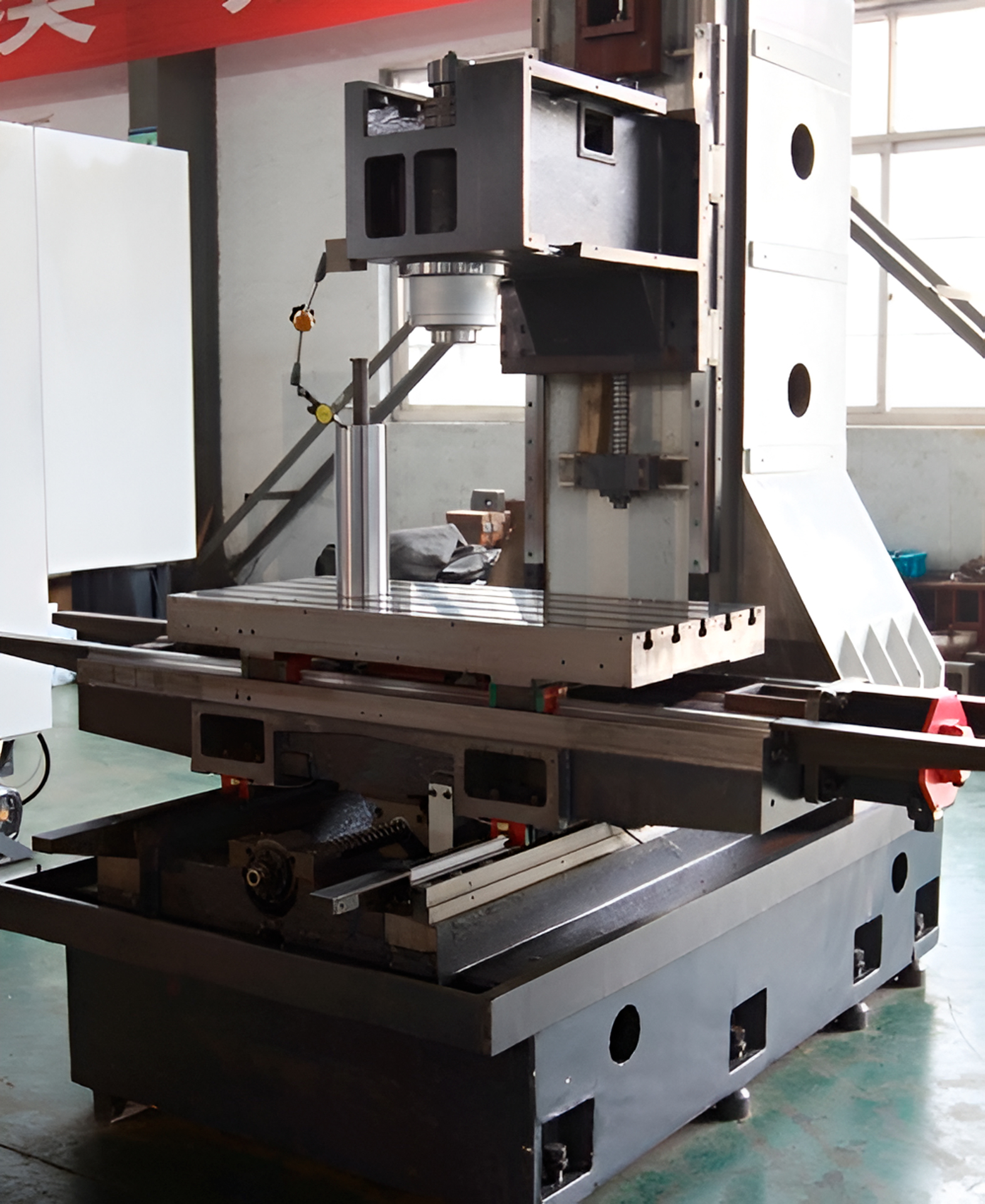

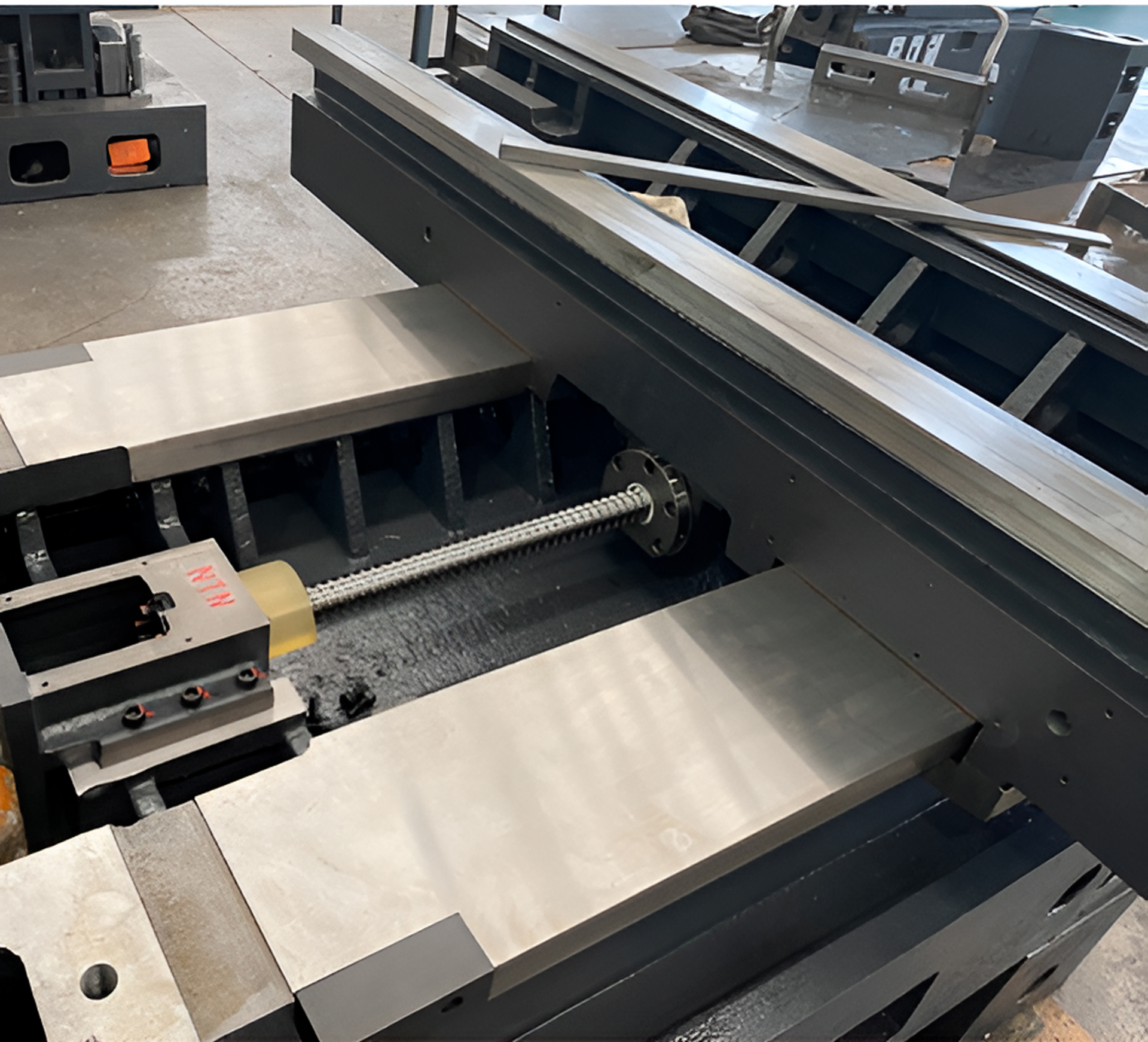

Конструкция станины

• Станина из высококачественного чугуна с широкими коробчатыми направляющими для максимальной жёсткости.
• Особенности:
  • Высокая устойчивость к вибрациям и деформациям.
  • Подходит для тяжёлой обработки крупных заготовок.
  • Задний вывод стружки для удобства эксплуатации.

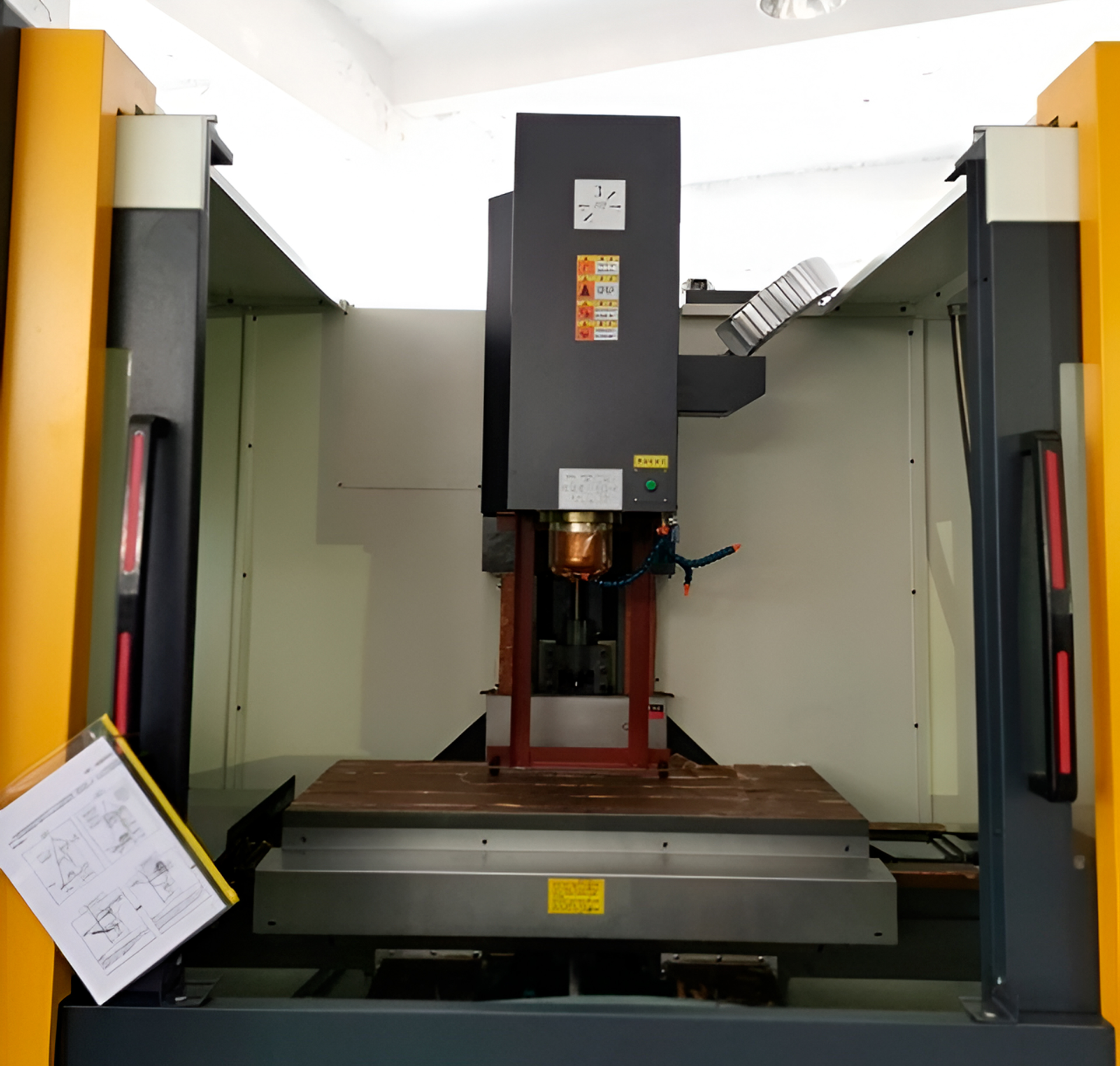

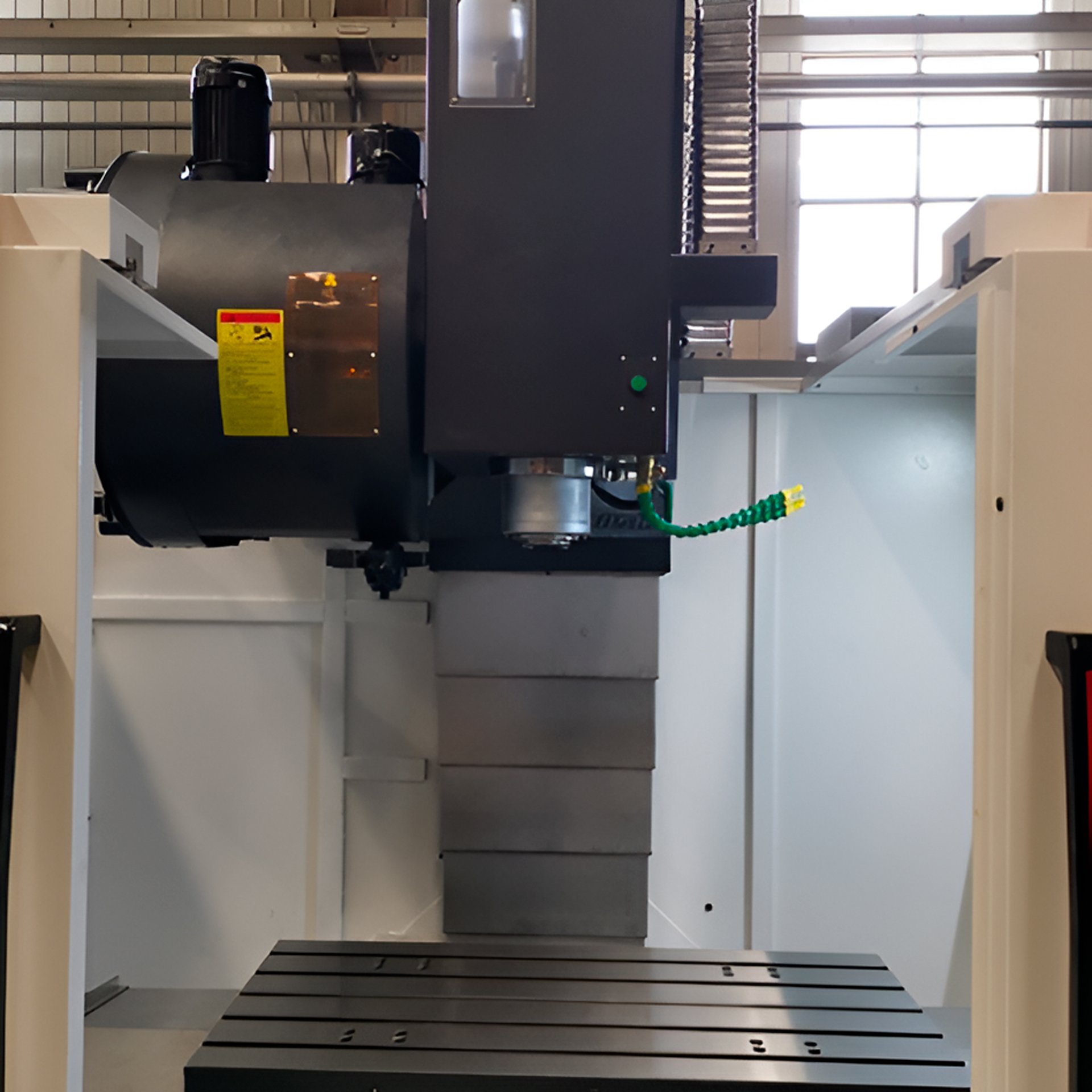

Шпиндель

• BT40 (опция: BT50), скорость до 8 000 об/мин (ременной привод), мощность 7.5/11 кВт (FANUC).
• Высокоточные подшипники NSK/NTN для стабильной работы.
• Расстояние от торца шпинделя до стола: 180–780 мм.

Перемещение по осям

• Широкие коробчатые направляющие для тяжёлой обработки.
• Прецизионные ШВП (Ø40/12 мм) с предварительным натяжением для устранения люфта.
• Перемещение: X: 1 000 мм, Y: 600 мм, Z: 600 мм.
• Скорость быстрых перемещений: 20/20/20 м/мин (X/Y/Z).

Инструментальная система

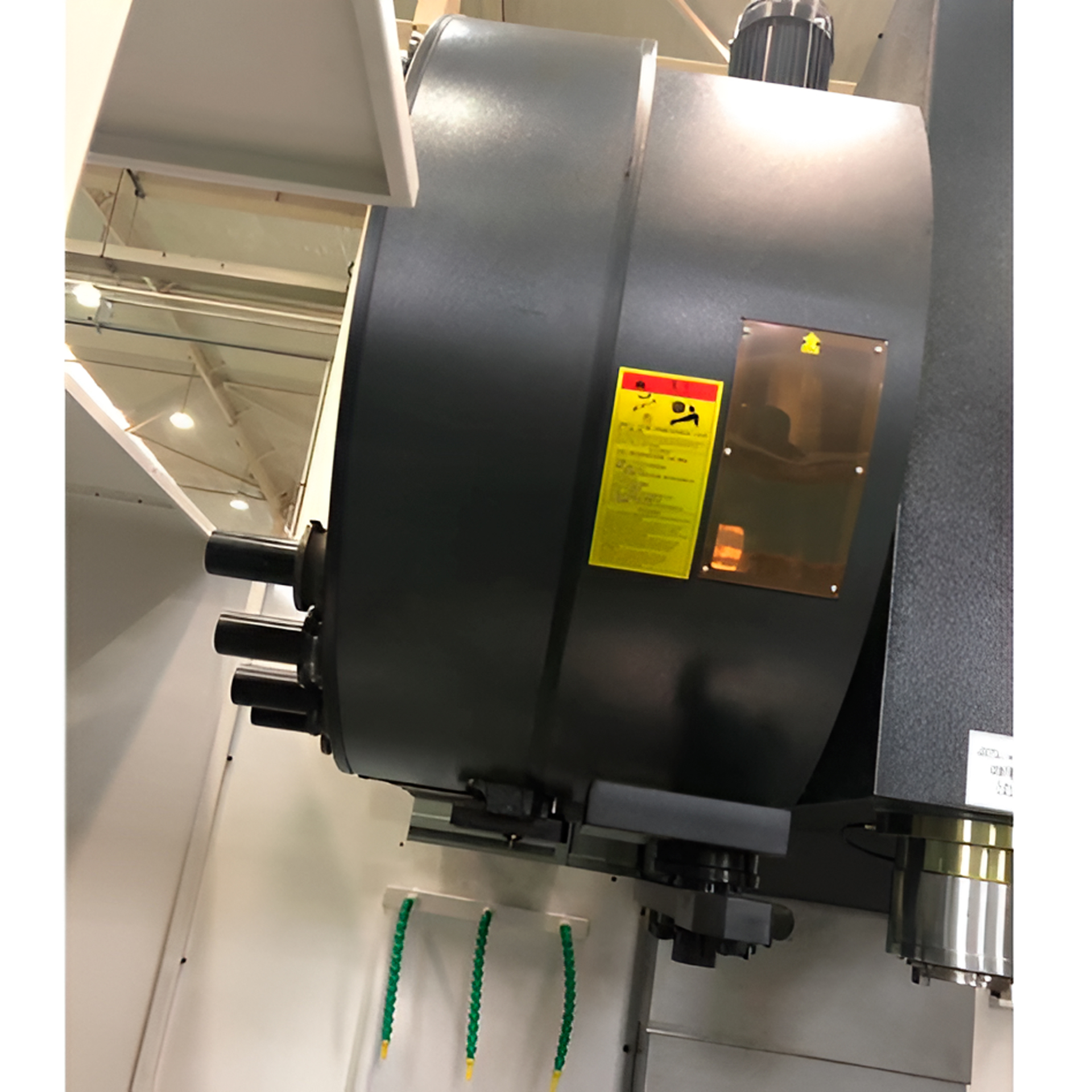

• Рычажный магазин (24 позиции) или зонтичный (20 позиций).
• Максимальный вес инструмента: 8 кг, длина: 300 мм, диаметр: Ø80 мм.

Система ЧПУ и управления

• FANUC 0i MF с поддержкой осей X, Y, Z и G-кодов.
• Интерфейсы: RS232, USB для интеграции с CAD/CAM.
• Интуитивное управление для точной фрезерной обработки.

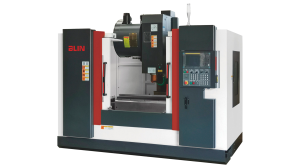

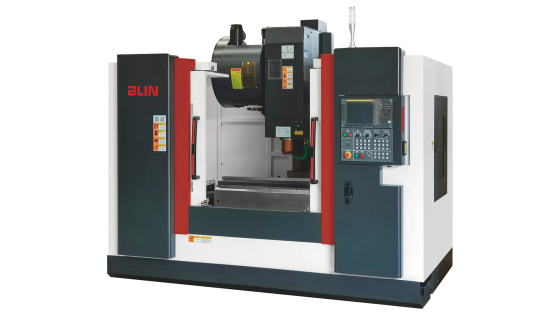

Отличия от модели BL-B850

• Увеличенный рабочий стол: BL-B1060 имеет стол размером 1 300×600 мм против 1 050×500 мм у BL-B850, что позволяет обрабатывать более крупные заготовки.
• Повышенная грузоподъёмность: Максимальная нагрузка на стол составляет 800 кг, что на 200 кг больше, чем у BL-B850 (600 кг).
• Больший ход осей: Перемещение по осям X/Y/Z составляет 1 000/600/600 мм против 800/500/550 мм у BL-B850, обеспечивая большую рабочую зону.
• Опциональный шпиндель BT50: В отличие от BL-B850, BL-B1060 поддерживает шпиндель BT50, что увеличивает возможности для тяжёлой обработки.
• Увеличенная мощность: Более мощный шпиндель (7.5/11 кВт FANUC, опция до 9 кВт SIEMENS 828D) по сравнению с BL-B850, что повышает производительность при резке.
• Улучшенная точность: Позиционирование (0.015/0.012/0.012 мм) и повторяемость (0.010/0.008/0.008 мм) у BL-B1060 адаптированы для работы с более крупными деталями, сохраняя высокую точность.

Экономическая эффективность

Купить фрезерный станок с ЧПУ BL-B1060 Fanuc — это инвестиция в производительность и качество. Увеличенный рабочий стол, высокая грузоподъёмность и надёжные компоненты минимизируют время обработки и затраты на обслуживание, обеспечивая быструю окупаемость.

Чек-лист для установки

• Подготовка к установке
  • Проверка поставки: Станок, магазин инструментов (24/20 позиций), комплект документации.
  • Документация: Руководство, электрические схемы, инструкции по ЧПУ FANUC.
  • Осмотр: Проверка шпинделя, подшипников, ШВП, направляющих, магазина инструментов.
  • Требования к помещению:
    • Пол: бетонный (≥200 мм, C20/25), ровный (≤0,02 мм/м), нагрузка ≥8 000 кг.
    • Температура: 10–30°C, влажность: 30–70%.
    • Освещение: ≥500 люкс.
  • Электропитание: 3-фазное, 380 В, 50 Гц, ≥20 кВА.
  • Инструменты: Грузоподъёмное оборудование (≥8 000 кг), уровень, анкерные болты, смазка.
• Установка станка
  • Размещение: Выровнять по уровню (≤0,02 мм/м).
  • Фиксация: Закрепить анкерными болтами.
  • Электропитание: Подключить, проверить заземление.
  • Инструментальная система: Установить магазин инструментов (24/20 позиций).
  • Дополнительные системы:
    • Система ЧПУ SIEMENS 828D, стружкоотвод, редуктор ZF, зонтичный магазин на 20 позиций (опции).

Комплектация

• Система ЧПУ FANUC 0i MF
• Рычажный магазин инструментов (24 позиции)
• Освещение рабочей зоны, сигнальная лампа
• Трансформатор 380 В
• Комплект документации

Дополнительная комплектация

• Система ЧПУ SIEMENS 828D
• Зонтичный магазин инструментов (20 позиций)
• Стружкоотвод
• Редуктор ZF
