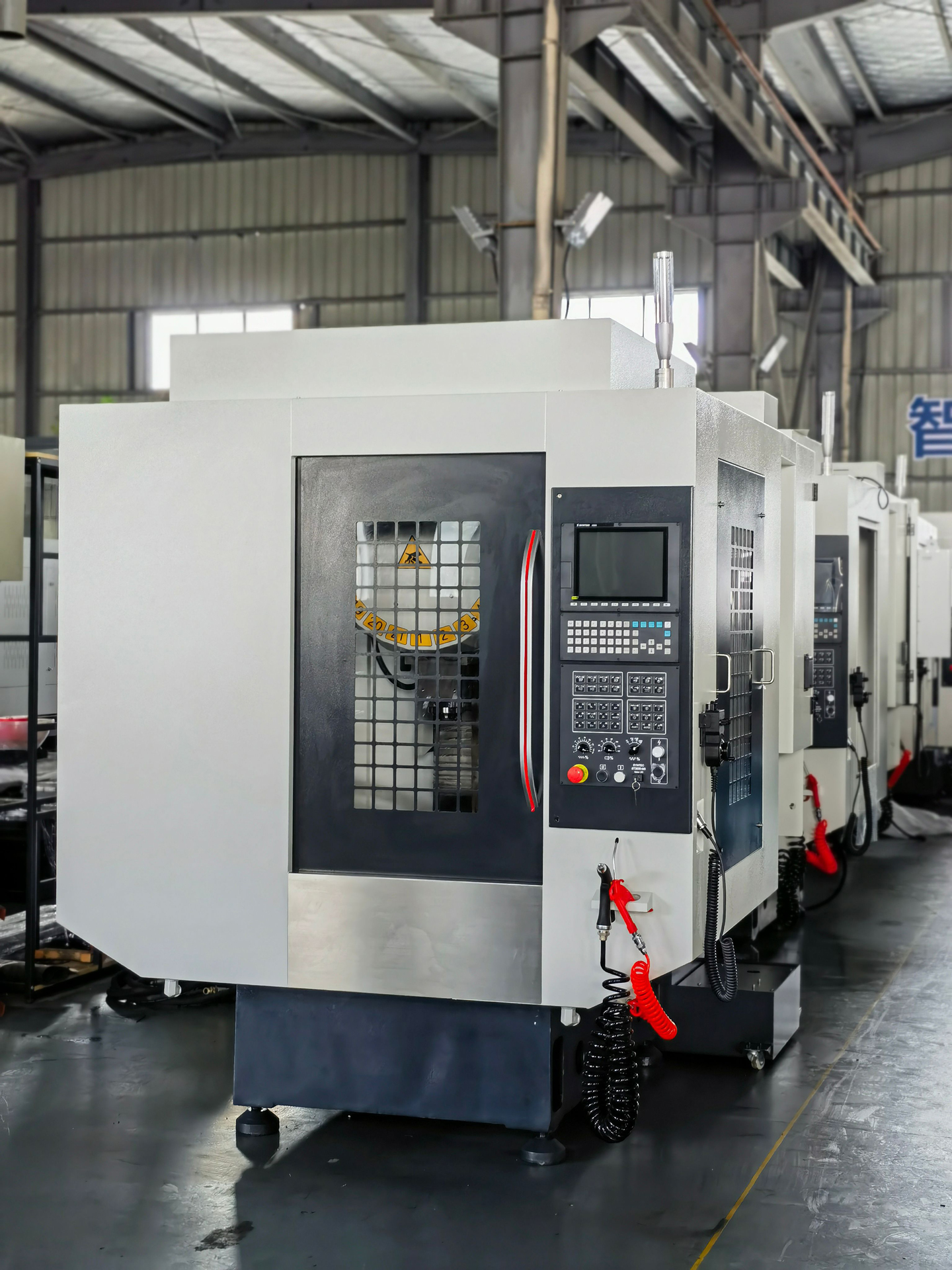

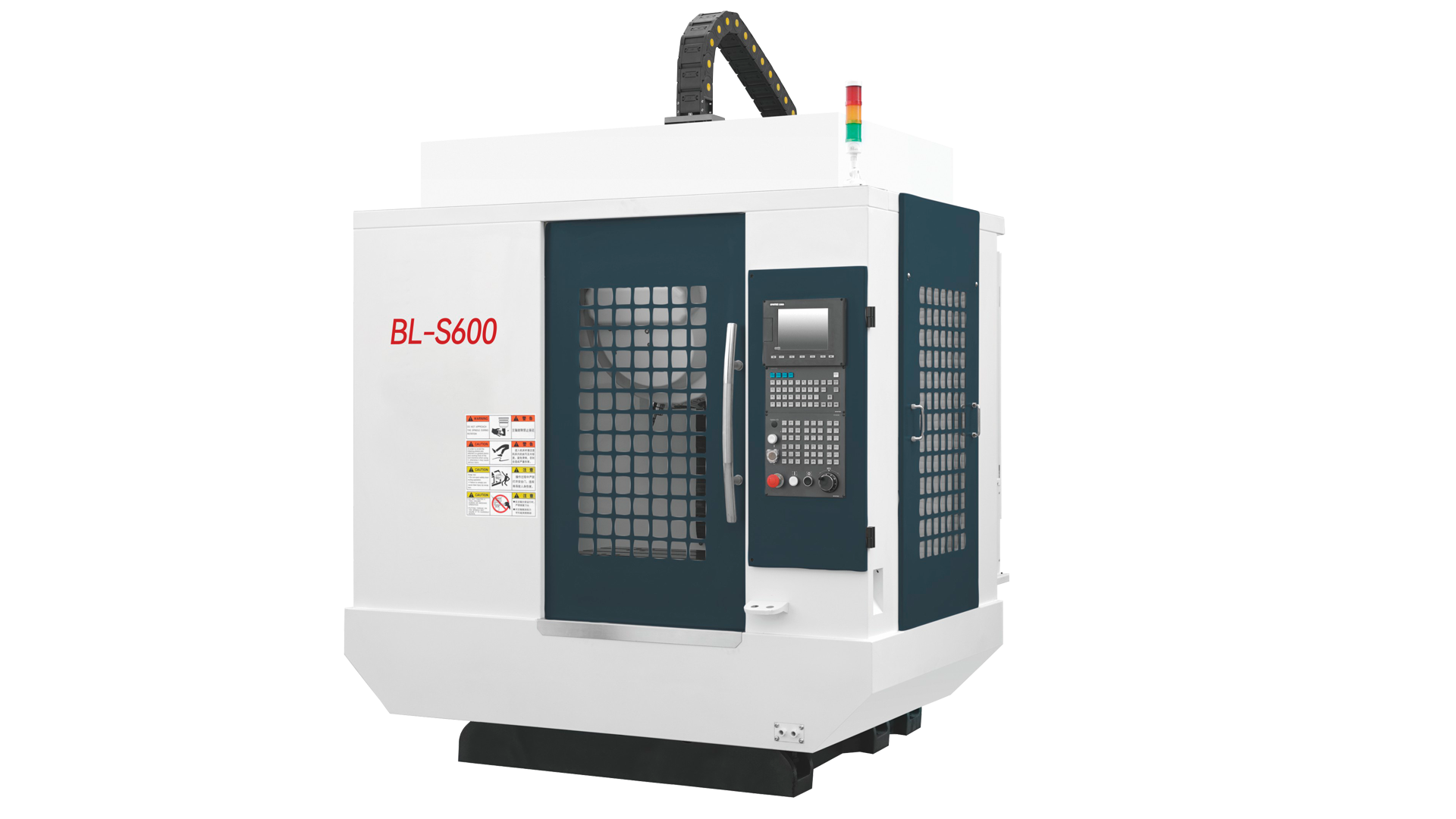

Фрезерный обрабатывающий центр с ЧПУ BLIN MACHINERY BL-S600

Фрезерный станок с ЧПУ BLIN MACHINERY BL-S600 — это высокоскоростной сверлильно-нарезной центр нового поколения, разработанный для интенсивного производства деталей с большим количеством отверстий. Оснащённый шпинделем BT30 с частотой вращения до 12 000 об/мин (опционально — 20 000 об/мин), системой ЧПУ SYNTEC 22MA и 21-позиционным наклонным дисковым магазином инструментов, станок обеспечивает высочайшую производительность при сверлении и нарезании резьбы. Благодаря жёсткой конструкции из чугуна HT300 и линейным направляющим повышенной ширины, BL-S600 идеально подходит для автоматизированного серийного производства.

Назначение и области применения

• Высокоскоростное сверление отверстий диаметром до Ø18 мм в деталях из стали, алюминия и сплавов.
• Надёжное нарезание резьбы до М16 в условиях массового производства.
• Использование в автомобильной, приборостроительной и электронной промышленности для обработки корпусов, плит и рам.
• Работа в составе автоматизированных линий благодаря быстрой смене инструмента и высокой точности позиционирования.

Ключевые функциональные возможности

Преимущества использования

• Высокая скорость: Прямой привод шпинделя до 12 000 об/мин позволяет эффективно обрабатывать тонкие и прочные материалы.
• Быстрая смена инструмента: Время замены — всего 1,6 секунды за счёт наклонного дискового магазина.
• Жёсткая конструкция: Станина из чугуна HT300 и широкие направляющие обеспечивают стабильность при высоких нагрузках.
• Точность: Повторяемость позиционирования — 0,003 мм, что гарантирует высокое качество обработки.
• Производительность: Максимальная скорость подачи — 48 м/мин по всем осям, что сокращает цикл обработки.

Фрезерный станок BL-S600 — это оптимальное решение для предприятий, которым необходима высокая производительность при сверлении и нарезании резьбы. Компактность, надёжность и простота в эксплуатации делают его незаменимым в серийном производстве.

Технические характеристики фрезерного станка

Детальное описание узлов станка

Конструкция станины

• Изготовлена из высокопрочного чугуна HT300 с термообработкой — обеспечивает максимальную жёсткость и демпфирование вибраций.
• Оптимизированная геометрия каркаса повышает устойчивость при динамических нагрузках.

Шпиндель

• Тип BT30, прямой привод (direct-drive), скорость до 12 000 об/мин.
• Опционально: версия с частотой вращения до 20 000 об/мин для обработки мелких отверстий и высокоточной резьбы.
• Мощность: 5,5 кВт (номинал), 7,5 кВт (максимум).
• Обеспечивает стабильную работу при длительных циклах сверления и нарезания.

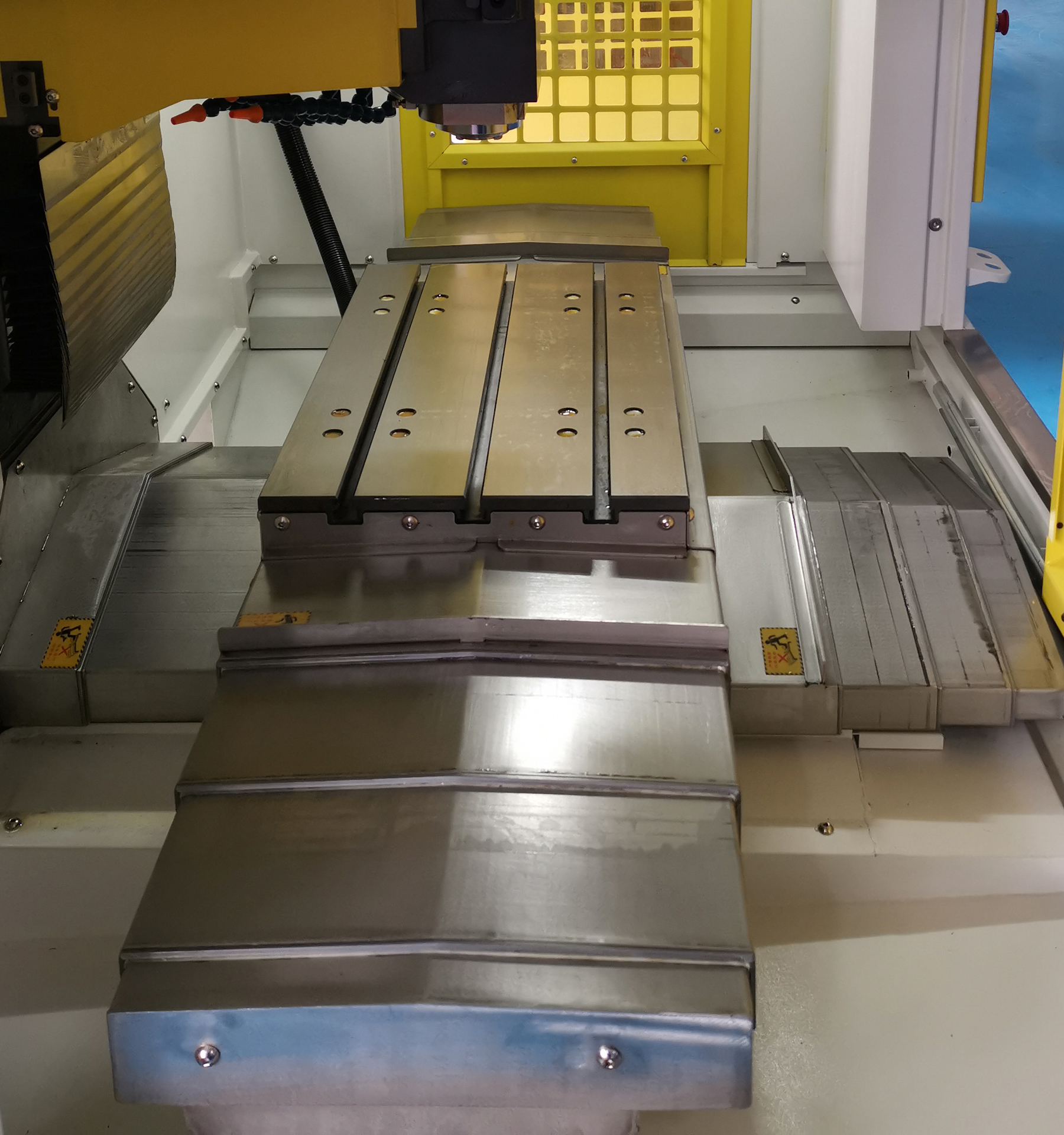

Система перемещения

• По всем трём осям установлены широкие линейные направляющие HIWIN/PMI (Тайвань) — повышенная несущая способность и долговечность.
• Шарико-винтовые пары с предварительным натяжением (pre-stretched) исключают люфт и температурные деформации.
• Максимальная скорость быстрых перемещений — 48 м/мин по каждой оси.

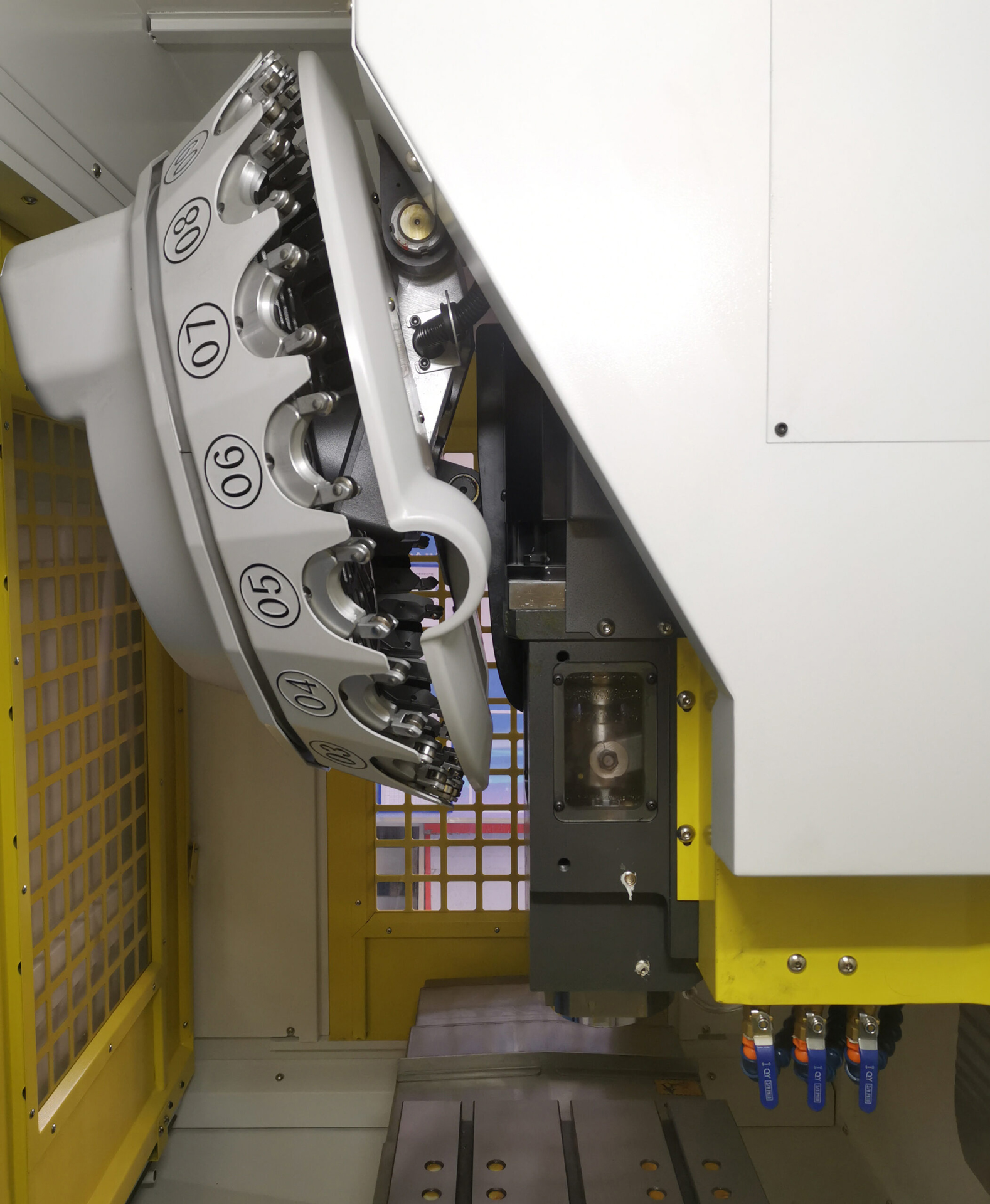

Инструментальная система

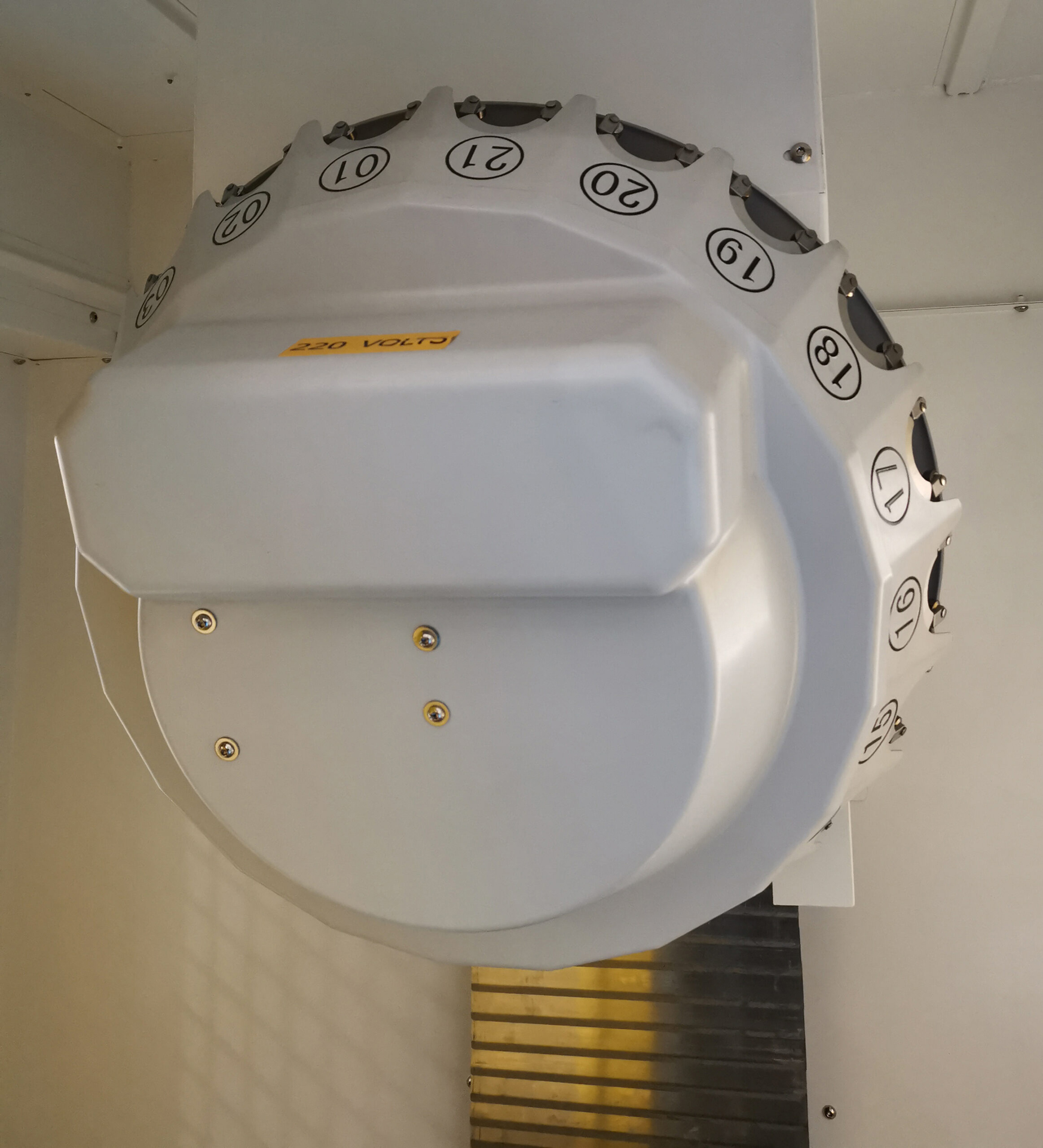

• 21-позиционный наклонный дисковый магазин инструментов (Slant Disc) — компактный, быстрый и надёжный.
• Время смены инструмента — всего 1,6 секунды (tool-to-tool).
• Поддержка инструментов диаметром до Ø50 мм (при полной загрузке) и до Ø120 мм (без соседних).

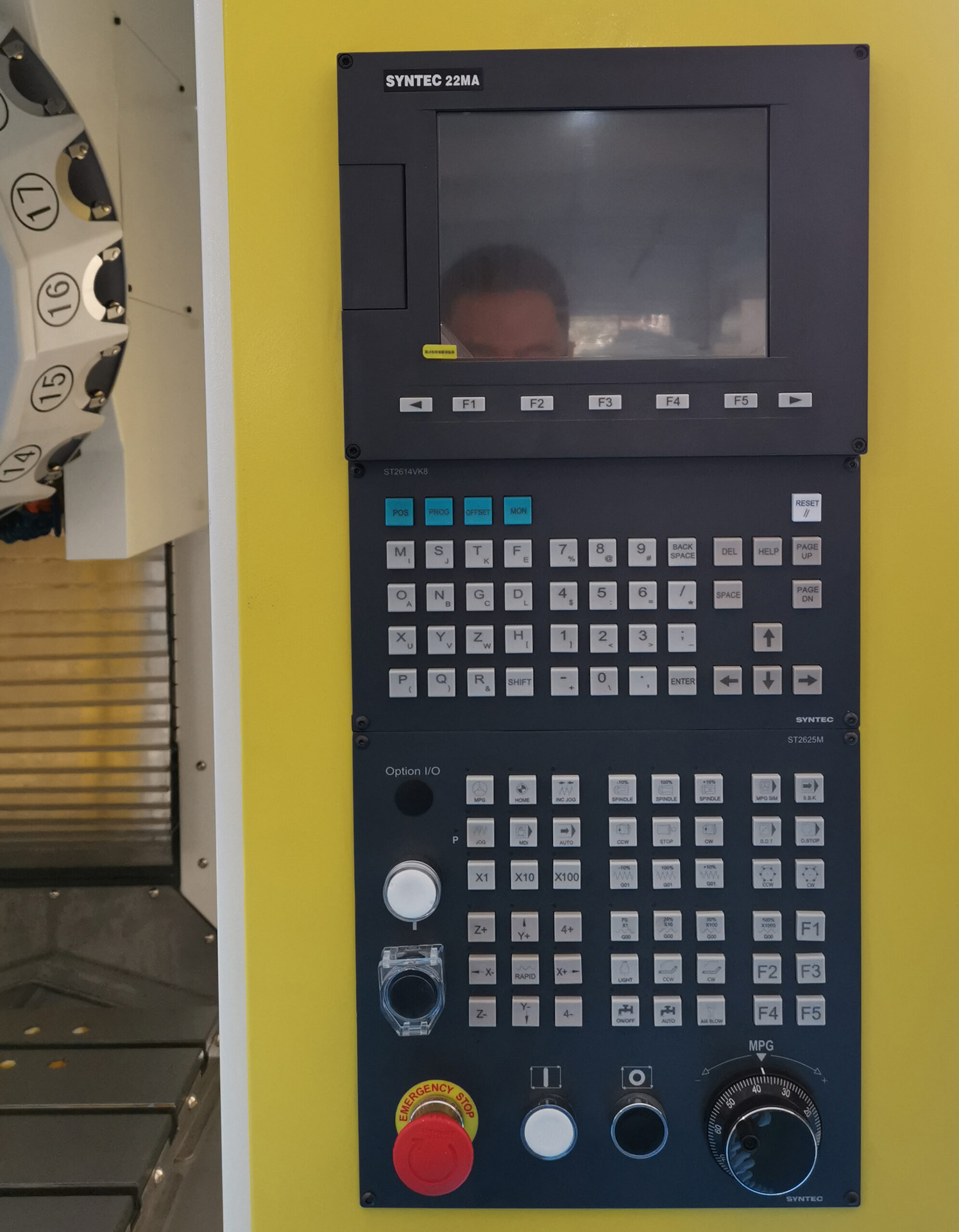

Система ЧПУ и управления

• Стандартно — контроллер SYNTEC 22MA: стабильная работа, удобный интерфейс, поддержка G-кодов и CAD/CAM-программ.
• Опционально: FANUC 0i MF — для интеграции в единые производственные системы.
• Интерфейсы USB и RS232 для загрузки управляющих программ.

Главные преимущества станка BL-S600

1. Высокая скорость: Прямой привод шпинделя до 12 000 об/мин обеспечивает быструю обработку.
2. Производительность: Время смены инструмента — 1,6 с, скорость подачи — до 48 м/мин.
3. Точность: Повторяемость позиционирования — 0,003 мм.
4. Надёжность: Комплектующие от HIWIN, SKF, FAG, SCHNEIDER и других проверенных брендов.
5. Эффективность: Идеален для серийного производства с минимальным простоем.

Экономическая эффективность

Купить фрезерный станок с ЧПУ BL-S600 — значит повысить производительность участка сверления и нарезания резьбы. Высокая скорость, точность и надёжность позволяют сократить цикл обработки и быстро окупить инвестиции даже при средней загрузке.

Чек-лист для установки

• Подготовка помещения
  • Пол: бетонный, толщиной ≥200 мм, ровность ≤0,02 мм/м, нагрузка ≥3 000 кг.
  • Температура: 10–30 °C, влажность: 30–70%.
  • Освещение: не менее 500 люкс.
• Электропитание
  • Трёхфазное, 380 В, 50 Гц, мощность ≥15 кВА.
  • Обязательное заземление.
• Монтаж
  • Использовать грузоподъёмное оборудование (≥3 000 кг).
  • Выровнять станок по уровню (≤0,02 мм/м).
  • Закрепить анкерными болтами.

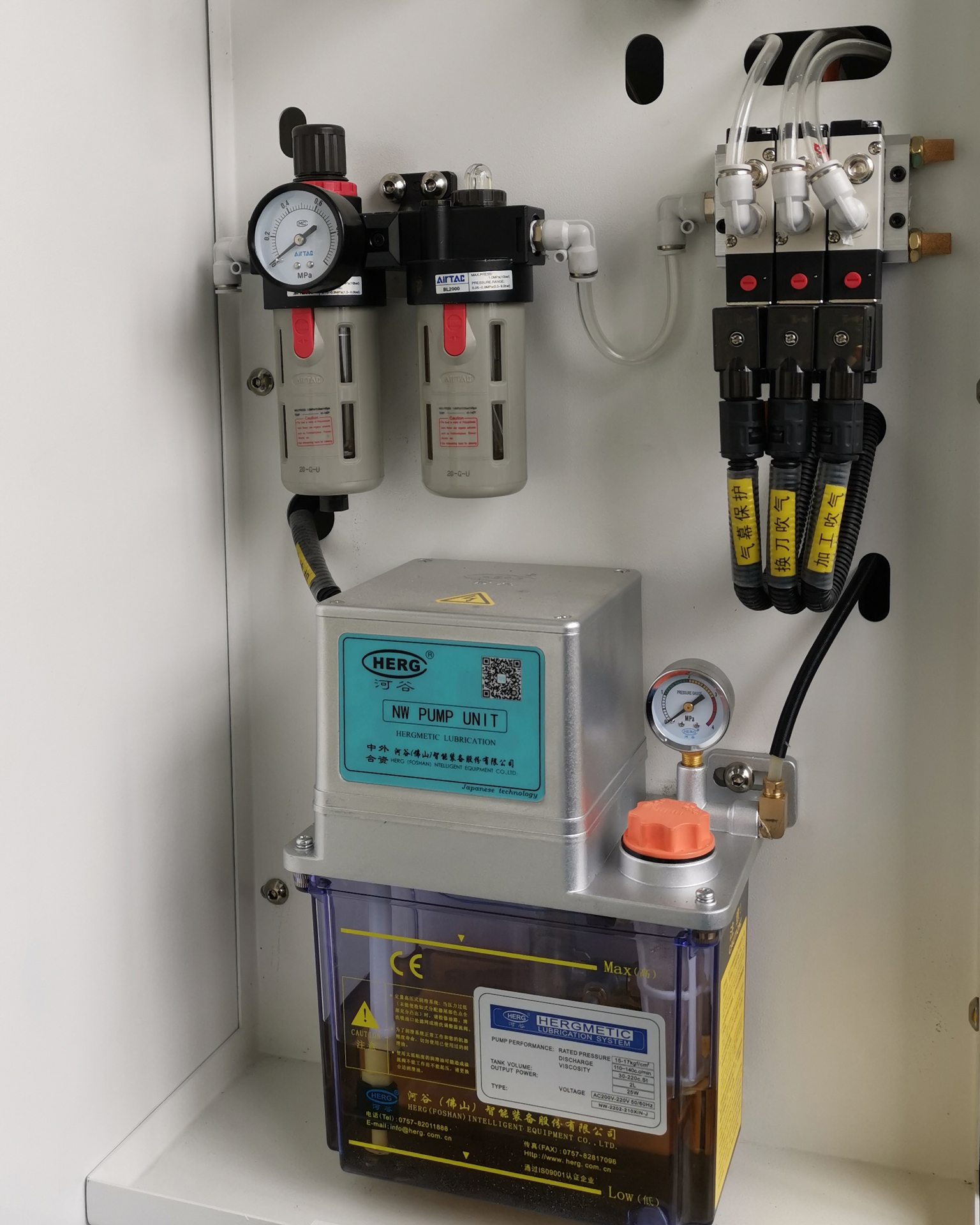

  • Подключить систему смазки и пневматику (давление 0,6 МПа).

Комплектация

• Система ЧПУ SYNTEC 22MA
• Наклонный дисковый магазин инструментов (21 позиция)
• Линейные направляющие HIWIN/PMI (Тайвань)
• Шарико-винтовые пары HIWIN/PMI
• Пневматика AIRTAC (Тайвань)
• Электрокомпоненты SCHNEIDER (Франция)
• Шпиндельная бабка с прямым приводом
• Освещение рабочей зоны, сигнальная лампа
• Комплект документации

Дополнительная комплектация

• Система ЧПУ FANUC 0i MF
• 4-я поворотная ось
• Шпиндель с частотой вращения 20 000 об/мин
• Система подачи СОЖ через шпиндель
• Пробник для настройки инструмента
