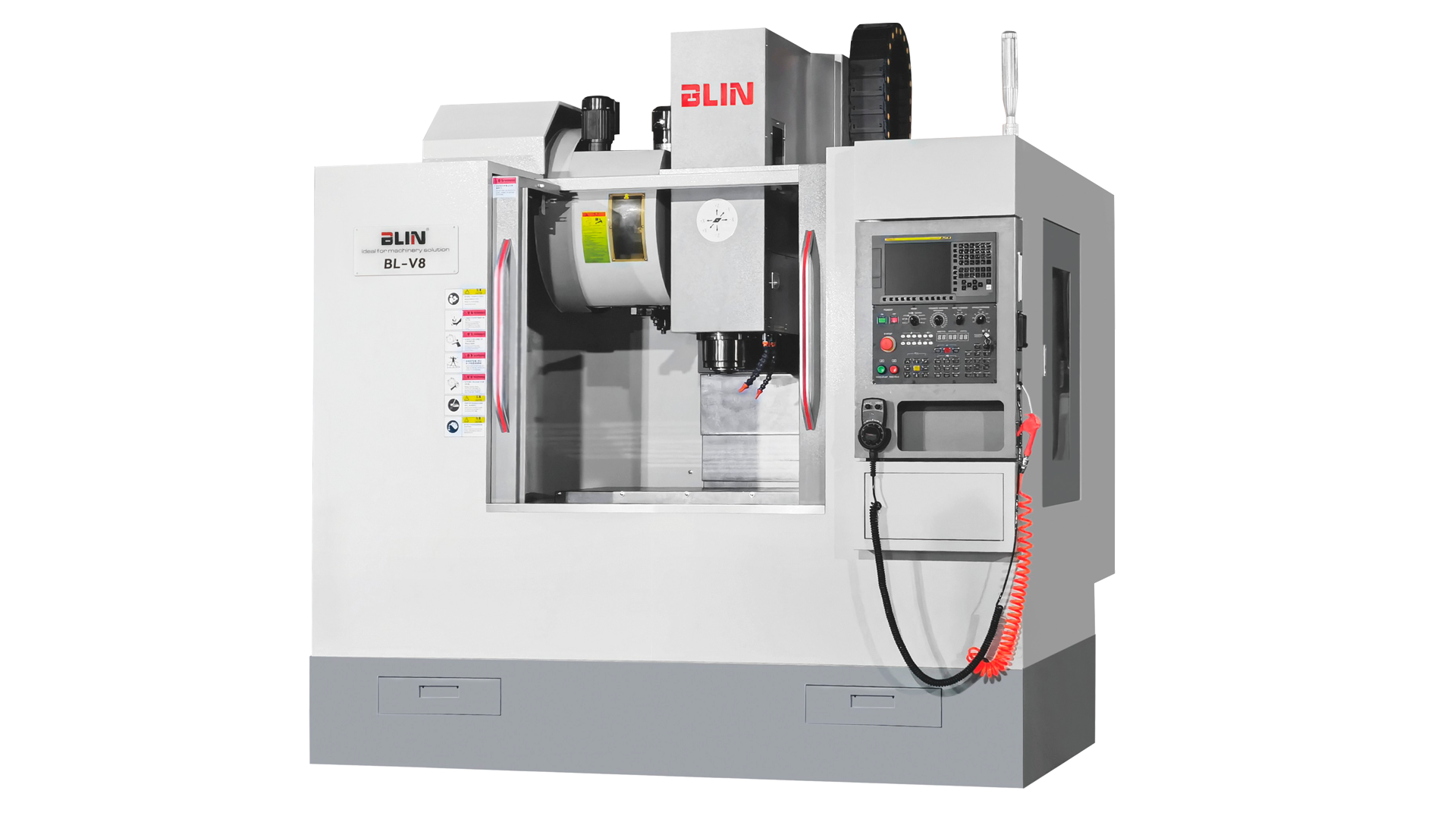

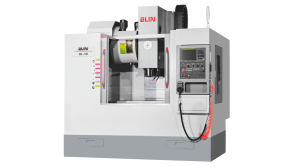

Фрезерный обрабатывающий центр с ЧПУ BLIN MACHINERY BL-V11 Fanuc

Фрезерный обрабатывающий центр с ЧПУ BLIN MACHINERY BL-V11 Fanuc — это высокопроизводительный станок тяжёлого класса с роликовыми линейными направляющими, созданный на основе немецких технологий и тайваньского качества. Оснащённый системой ЧПУ FANUC 0i MF, шпинделем BT40 с максимальной скоростью 8 000 об/мин (опционально до 15 000 об/мин) и магазином инструментов на 24 позиции, станок обеспечивает исключительную точность и жёсткость при обработке деталей весом до 900 кг. Широкая колонна из чугуна 500 класса и прецизионные ШВП класса C1 обеспечивают стабильность при интенсивных нагрузках.

Назначение и области применения

• Тяжёлая фрезерная обработка деталей размером до 1 200×600 мм в машиностроении, энергетической и аэрокосмической промышленности.
• Серийное производство крупных компонентов для автомобильной и оборонной отраслей.
• Обработка заготовок из чугуна, стали и сплавов с высокими требованиями к качеству.
• Изготовление сложных деталей в условиях крупносерийного производства.

Ключевые функциональные возможности

Преимущества использования

• Роликовые линейные направляющие шириной 45 мм обеспечивают высокую жёсткость для тяжёлой резки.
• Широкая колонна из чугуна 500 класса гарантирует устойчивость и долговечность.
• Скорость смены инструмента всего 2 секунды благодаря рычажному магазину с приводом CAM.
• ШВП класса C1 с предварительным натяжением минимизируют люфт и повышают точность.
• Увеличенная рабочая зона и грузоподъёмность (900 кг) для обработки крупных деталей.

Фрезерный станок BL-V11 Fanuc — это надёжное решение для тяжёлой обработки, обеспечивающее высокую точность, производительность и универсальность в сложных производственных условиях.

Технические характеристики фрезерного станка

Детальное описание узлов станка

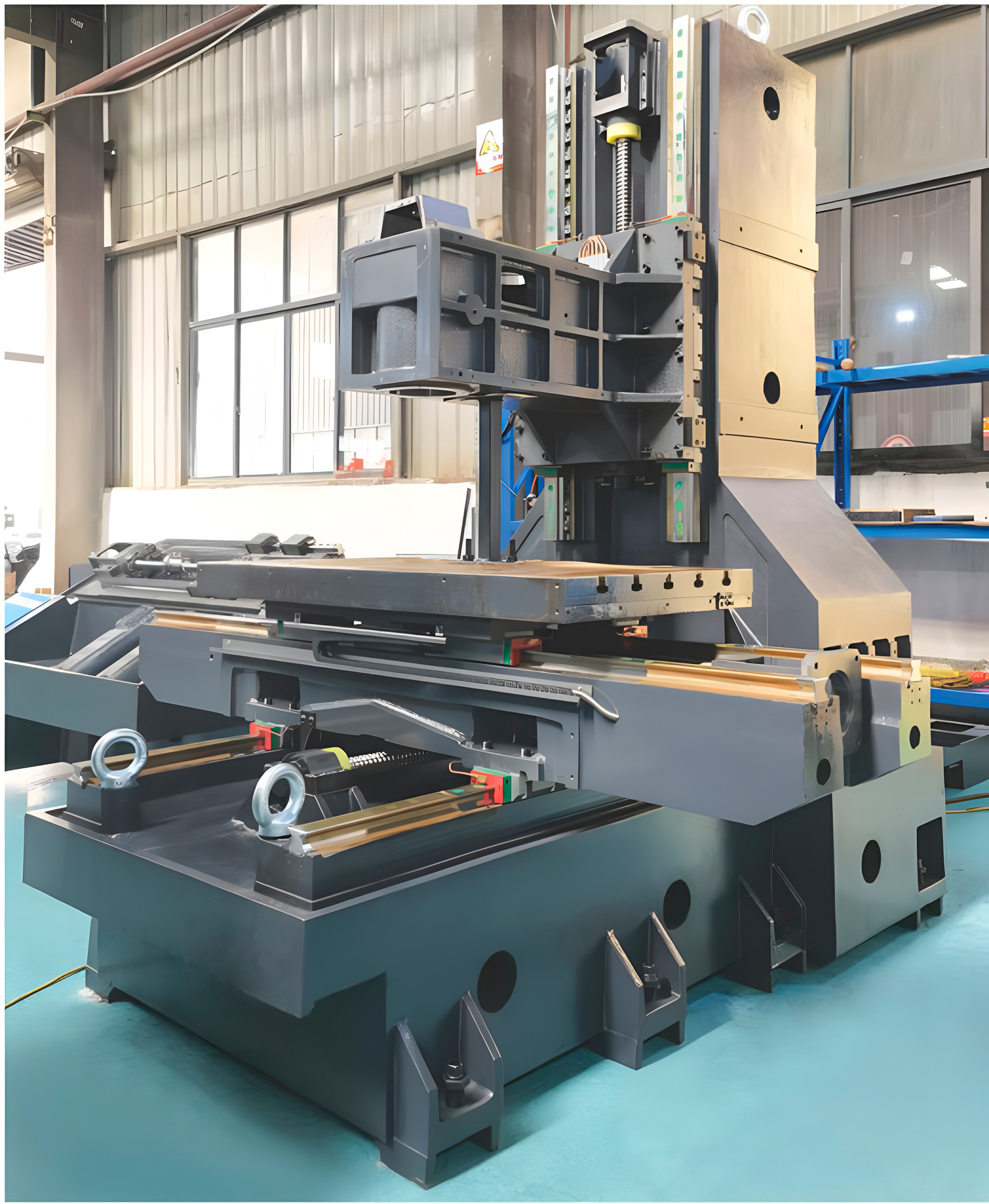

Конструкция станины

• Широкая колонна из чугуна 500 класса с роликовыми линейными направляющими для высокой жёсткости.
• Особенности:
  • Устойчивость к вибрациям после обработки старением и FEA-анализа.
  • Подходит для тяжёлой обработки с длительным сроком службы.
  • Компоненты от ведущих брендов (Германия, Япония, Тайвань).

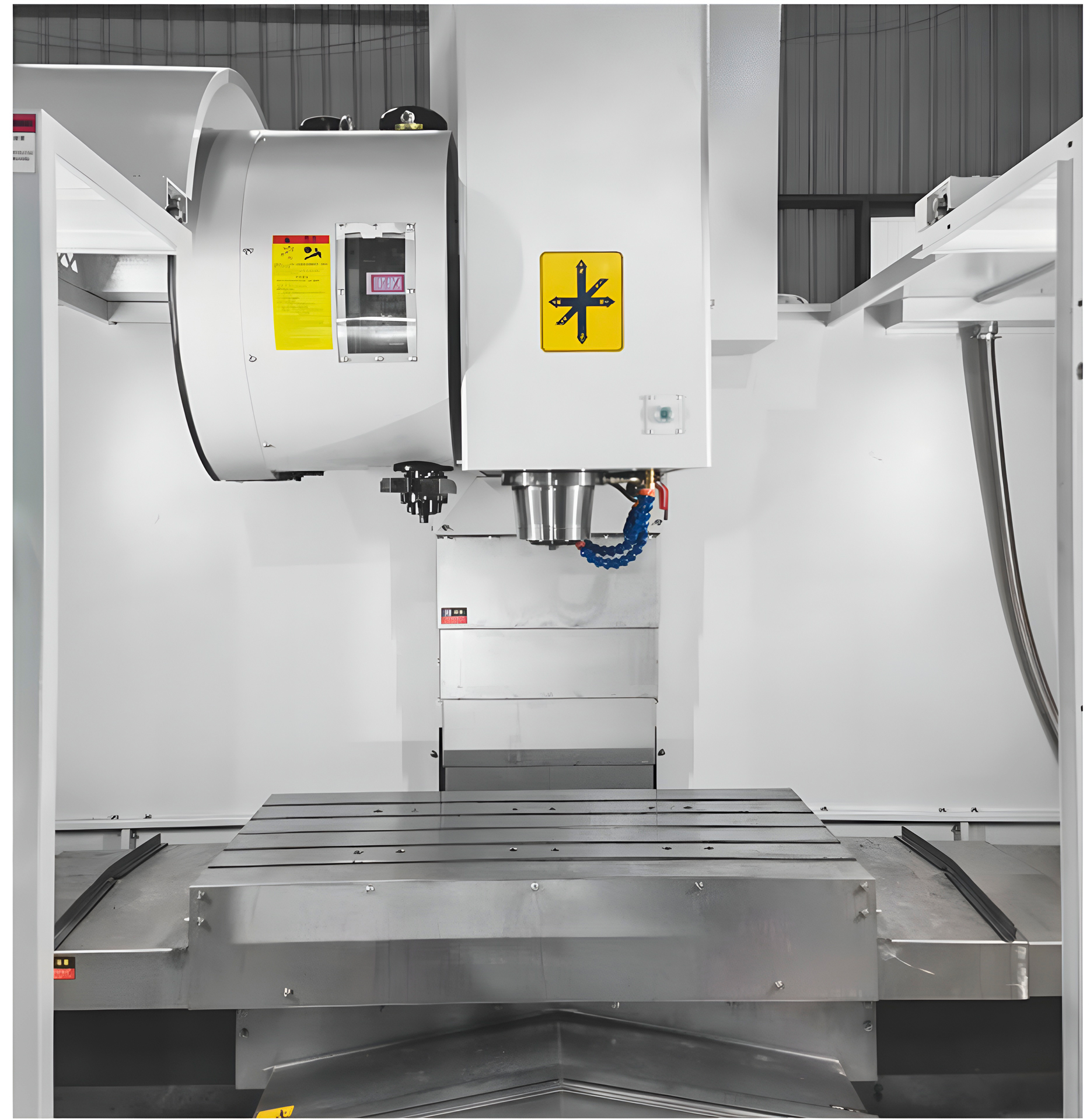

Шпиндель

• BT40, скорость до 8 000 об/мин (опция: 10 000/12 000/15 000 об/мин), мощность 11/15 кВт.
• Высокоточные подшипники NSK/FAG для стабильной работы.
• Расстояние от торца шпинделя до стола: 120–720 мм.

Перемещение по осям

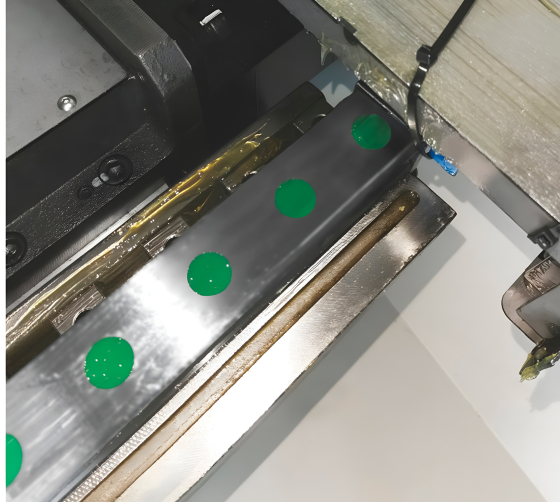

• Роликовые линейные направляющие шириной 45/45/45 мм для тяжёлой обработки.
• ШВП класса C1 (Ø40/12 мм) с предварительным натяжением для устранения люфта.
• Перемещение: X: 1 100 мм, Y: 600 мм, Z: 600 мм.
• Максимальная скорость перемещения: 36/36/36 м/мин.

Инструментальная система

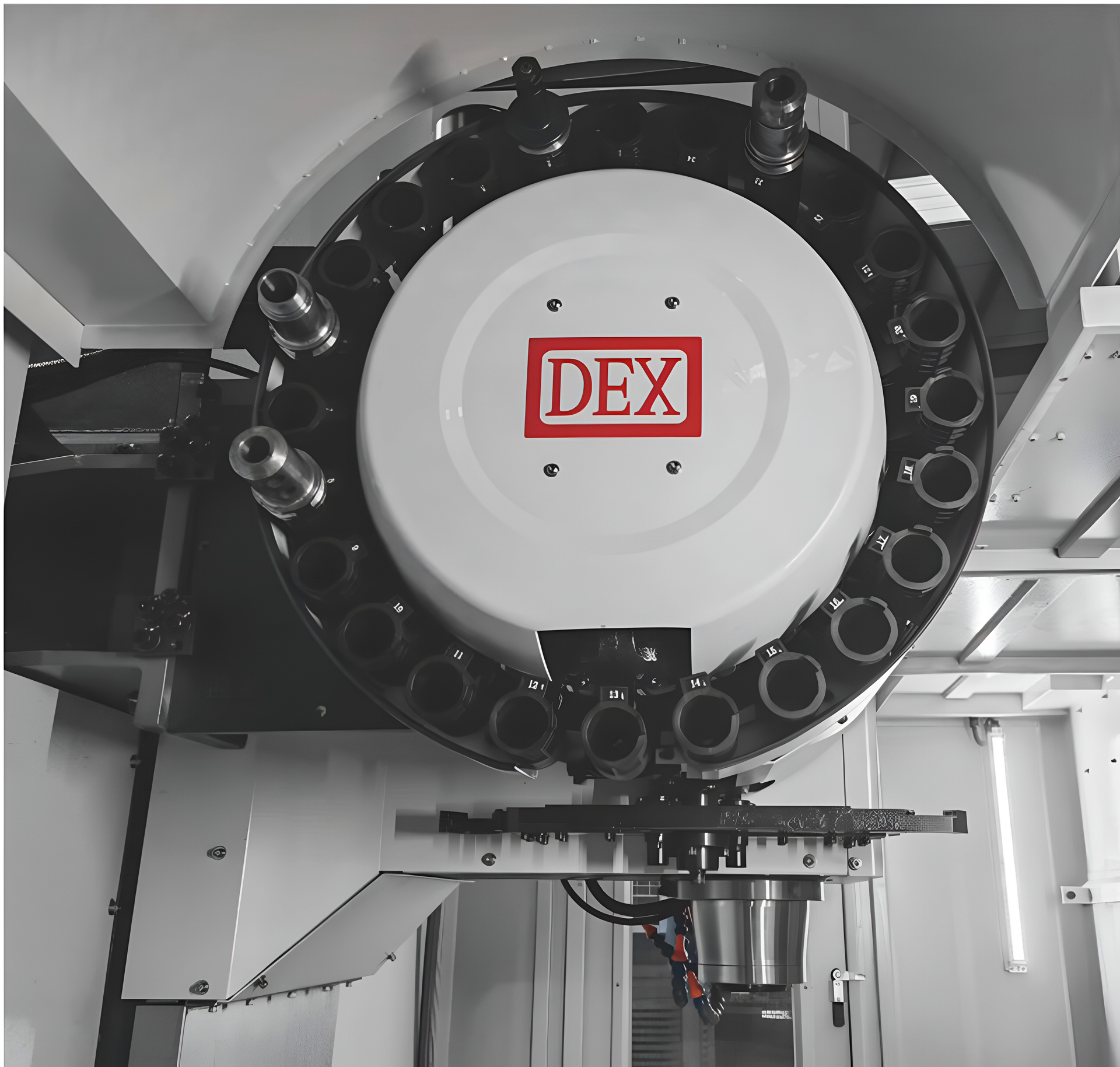

• Рычажный магазин на 24 позиции с приводом CAM для быстрой и стабильной смены.
• Максимальный вес инструмента: 8 кг, длина: 280 мм, диаметр: Ø80 мм (полная загрузка) / Ø110 мм (без соседних).

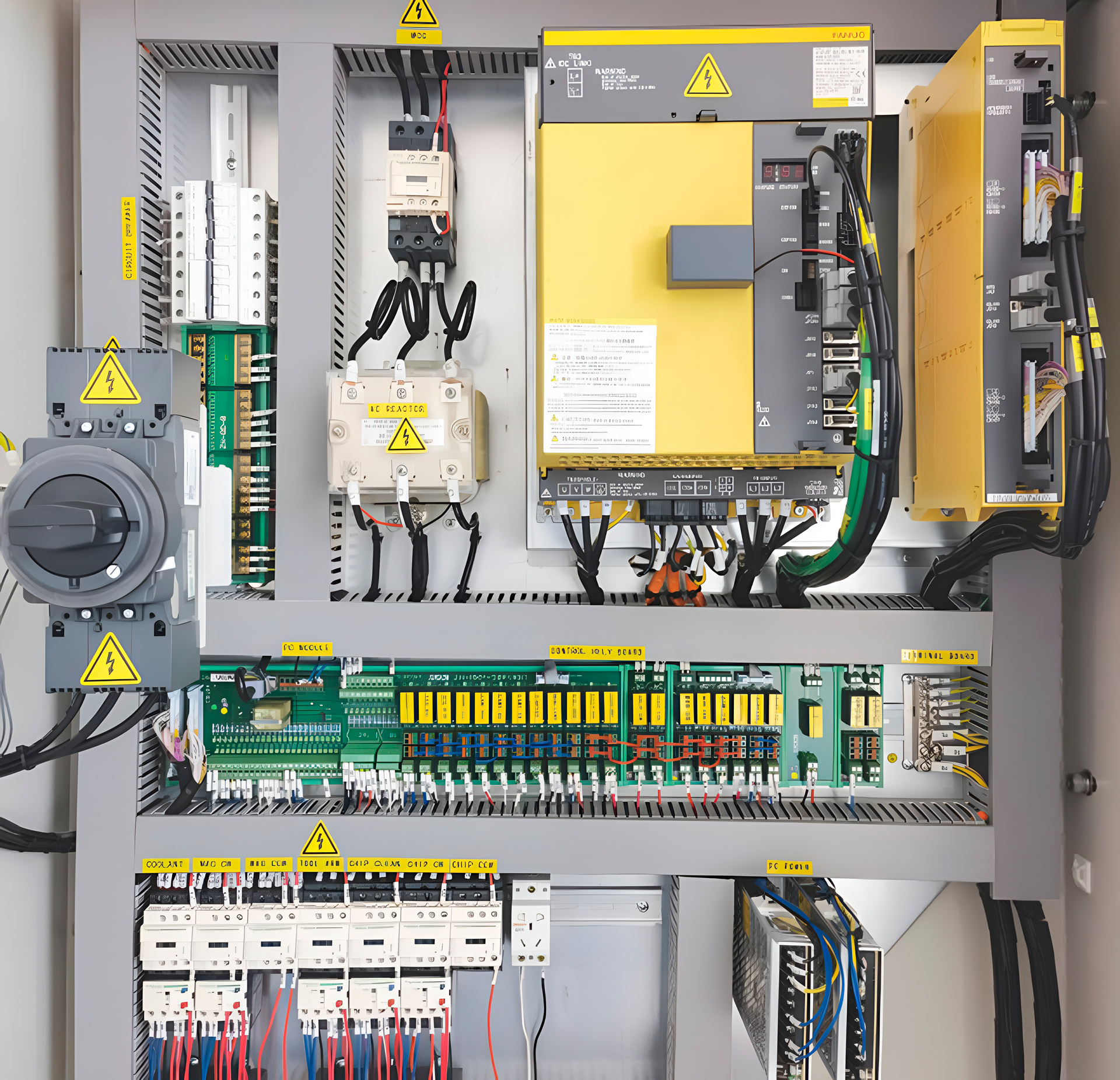

Система ЧПУ и управления

• FANUC 0i MF с поддержкой осей X, Y, Z и G-кодов.
• Интерфейсы: RS232, USB для интеграции с CAD/CAM.
• Интуитивное управление для точной фрезерной обработки.

Главные преимущества фрезерного станка

1. Жёсткость: Роликовые направляющие и колонна из чuгуна 500 класса для тяжёлой обработки.
2. Точность: Повторяемость ≤0.003 мм благодаря ШВП класса C1.
3. Производительность: Скорость перемещения до 36 м/мин и смена инструмента за 2 с.
4. Универсальность: Подходит для обработки крупных деталей из различных материалов.
5. Надёжность: Компоненты от NSK, HIWIN/PMI, SIEMENS и других брендов.

Экономическая эффективность

Купить фрезерный станок с ЧПУ BL-V11 Fanuc — это инвестиция в производительность и качество. Увеличенная рабочая зона, высокая грузоподъёмность и надёжные компоненты минимизируют время обработки и затраты на обслуживание, обеспечивая быструю окупаемость.

Чек-лист для установки

• Подготовка к установке
  • Проверка поставки: Станок, магазин инструментов (24 позиции), комплект документации.
  • Документация: Руководство, электрические схемы, инструкции по ЧПУ FANUC.
  • Осмотр: Проверка шпинделя, подшипников, ШВП, направляющих, магазина инструментов.
  • Требования к помещению:
    • Пол: бетонный (≥200 мм, C20/25), ровный (≤0,02 мм/м), нагрузка ≥7 200 кг.
    • Температура: 10–30°C, влажность: 30–70%.
    • Освещение: ≥500 люкс.
  • Электропитание: 3-фазное, 380 В, 50 Гц, ≥20 кВА.
  • Инструменты: Грузоподъёмное оборудование (≥7 200 кг), уровень, анкерные болты, смазка.
• Установка станка
  • Размещение: Выровнять по уровню (≤0,02 мм/м).
  • Фиксация: Закрепить анкерными болтами.
  • Электропитание: Подключить, проверить заземление.
  • Инструментальная система: Установить магазин инструментов (24 позиции).
  • Дополнительные системы:
    • Система ЧПУ SIEMENS 828D, стружкоотвод, СОЖ через шпиндель, 4-я или 5-я ось (опции).

Комплектация

• Система ЧПУ FANUC 0i MF
• Рычажный магазин инструментов (24 позиции)
• Освещение рабочей зоны, сигнальная лампа
• Трансформатор 380 В
• Комплект документации

Дополнительная комплектация

• Система ЧПУ SIEMENS 828D
• Стружкоотвод
• СОЖ через шпиндель
• 4-я ось
• 5-я ось
• Скорость шпинделя 10 000 об/мин (ременной привод)
• Скорость шпинделя 12 000 об/мин (прямой привод)
• Скорость шпинделя 15 000 об/мин (прямой привод)
