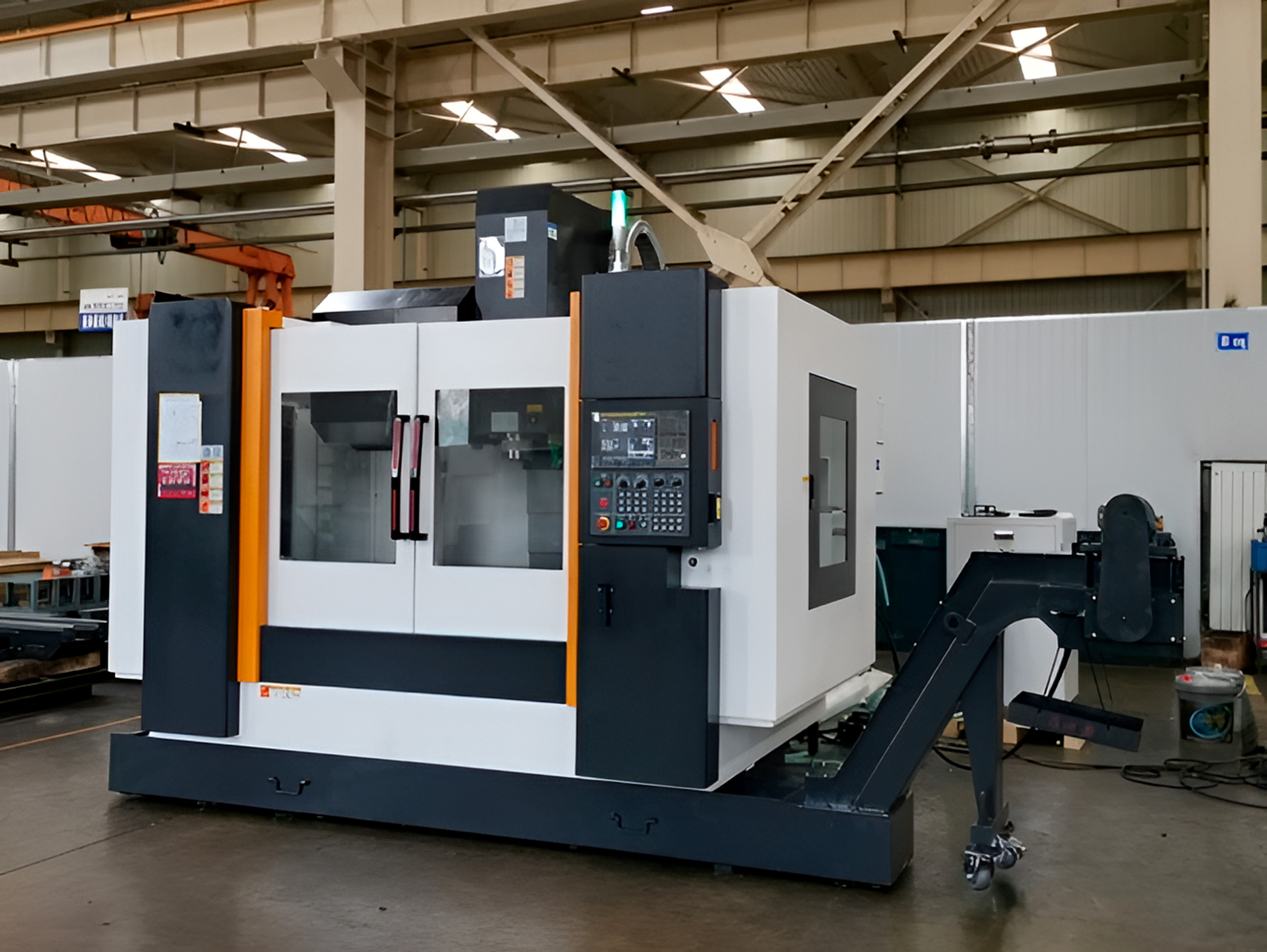

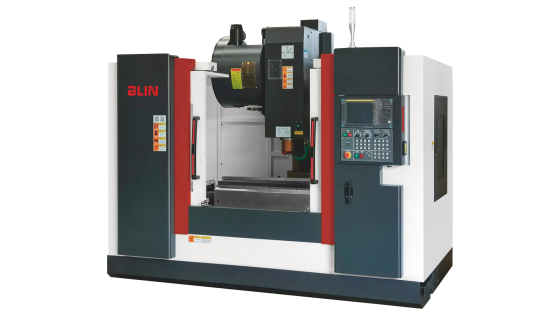

Фрезерный обрабатывающий центр с ЧПУ BLIN MACHINERY BL-B1580 Fanuc

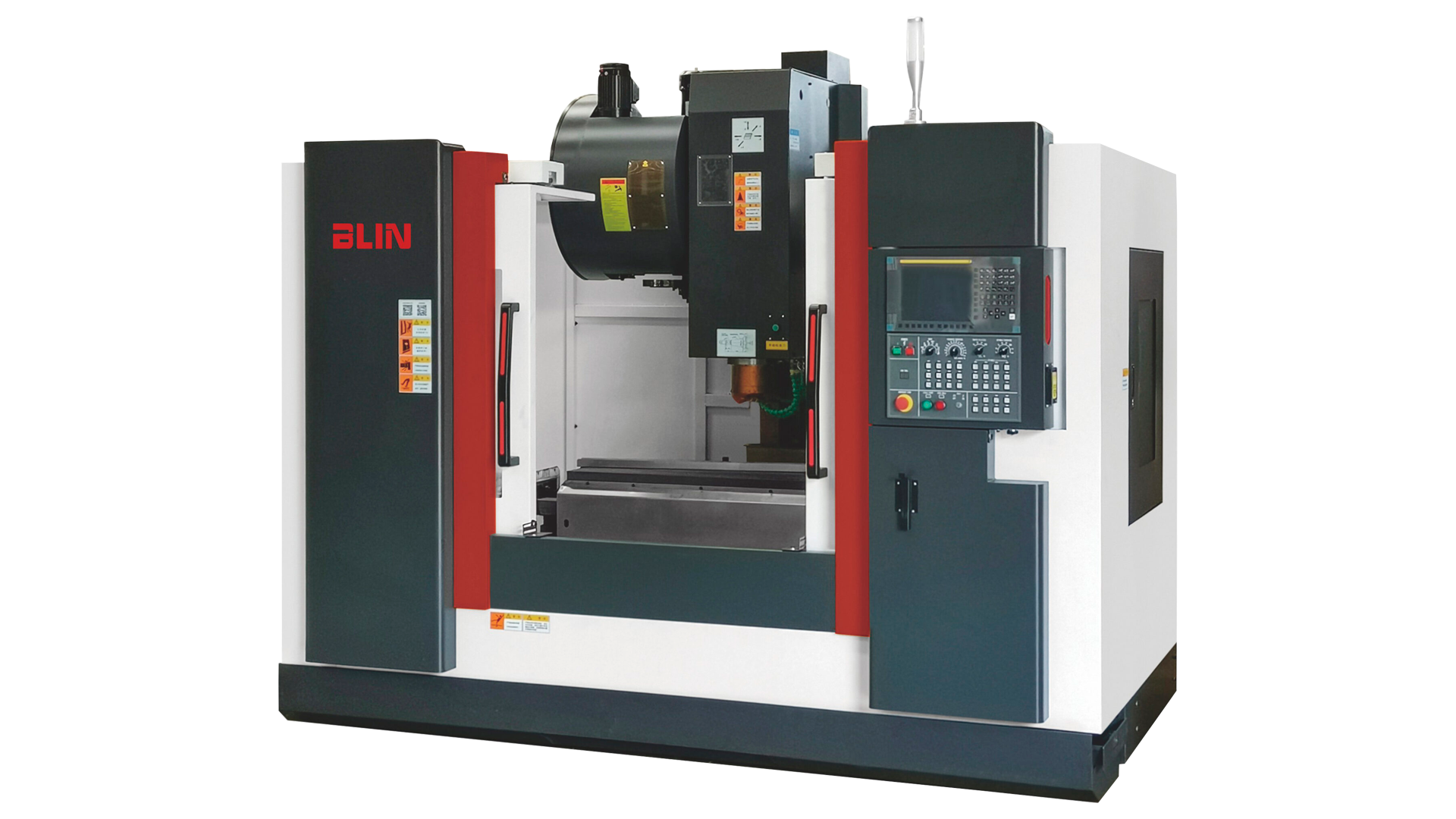

Фрезерный обрабатывающий центр с ЧПУ BLIN MACHINERY BL-B1580 Fanuc — это мощный станок тяжёлого типа с коробчатыми направляющими, предназначенный для интенсивной обработки крупных и тяжёлых деталей. Оснащённый системой ЧПУ FANUC 0i MF, шпинделем BT50 и магазином инструментов на 24 позиции, станок обеспечивает исключительную жёсткость и точность при обработке заготовок весом до 1 500 кг. По сравнению с моделями этой же серии - BL-B850 и BL-B1060, данный станок предлагает увеличенный рабочий стол (1 700×800 мм), большую грузоподъёмность и более мощный шпиндель (15/18.5 кВт), что делает его идеальным для самых требовательных задач тяжёлой обработки. Станина из высококачественного чугуна и широкие коробчатые направляющие гарантируют надёжность и стабильность при высоких нагрузках.

Назначение и области применения

• Тяжёлая фрезерная обработка деталей размером до 1 700×800 мм в машиностроении, судостроении, энергетике и металлургии.
• Серийное производство массивных компонентов для аэрокосмической и тяжёлой промышленности.
• Обработка заготовок из стали, чугуна и сплавов с высокими требованиями к качеству поверхности.
• Изготовление деталей сложной геометрии для крупносерийного производства.

Ключевые функциональные возможности

Преимущества использования

• Широкие коробчатые направляющие обеспечивают максимальную жёсткость для тяжёлой обработки.
• Мощный шпиндель BT50 (15/18.5 кВт) для интенсивной резки крупных заготовок.
• Прецизионные ШВП (Ø63/10 мм для X/Y, Ø50/10 мм для Z) минимизируют люфт и обеспечивают точность.
• Увеличенный рабочий стол (1 700×800 мм) и грузоподъёмность (1 500 кг) для обработки массивных деталей.
• Магазин инструментов на 24 позиции ускоряет смену инструмента, повышая производительность.

Фрезерный станок BL-B1580 Fanuc — это оптимальное решение для тяжёлой обработки крупных деталей, обеспечивающее высокую жёсткость, точность и производительность в сложных производственных условиях.

Технические характеристики фрезерного станка

Детальное описание узлов станка

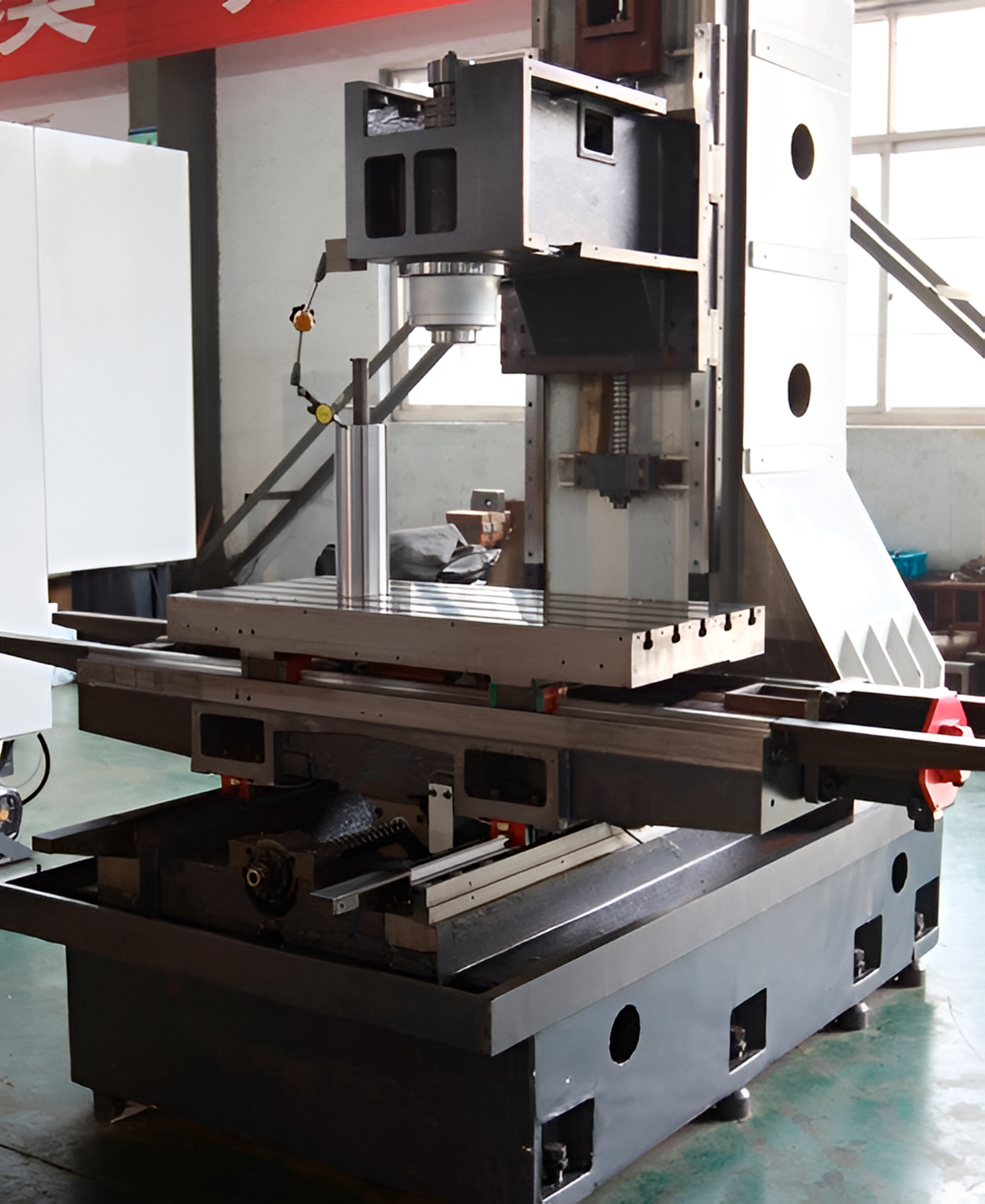

Конструкция станины

• Станина из высококачественного чугуна с широкими коробчатыми направляющими для максимальной жёсткости.
• Особенности:
  • Высокая устойчивость к вибрациям и деформациям.
  • Подходит для тяжёлой обработки массивных заготовок.
  • Задний вывод стружки для удобства эксплуатации.

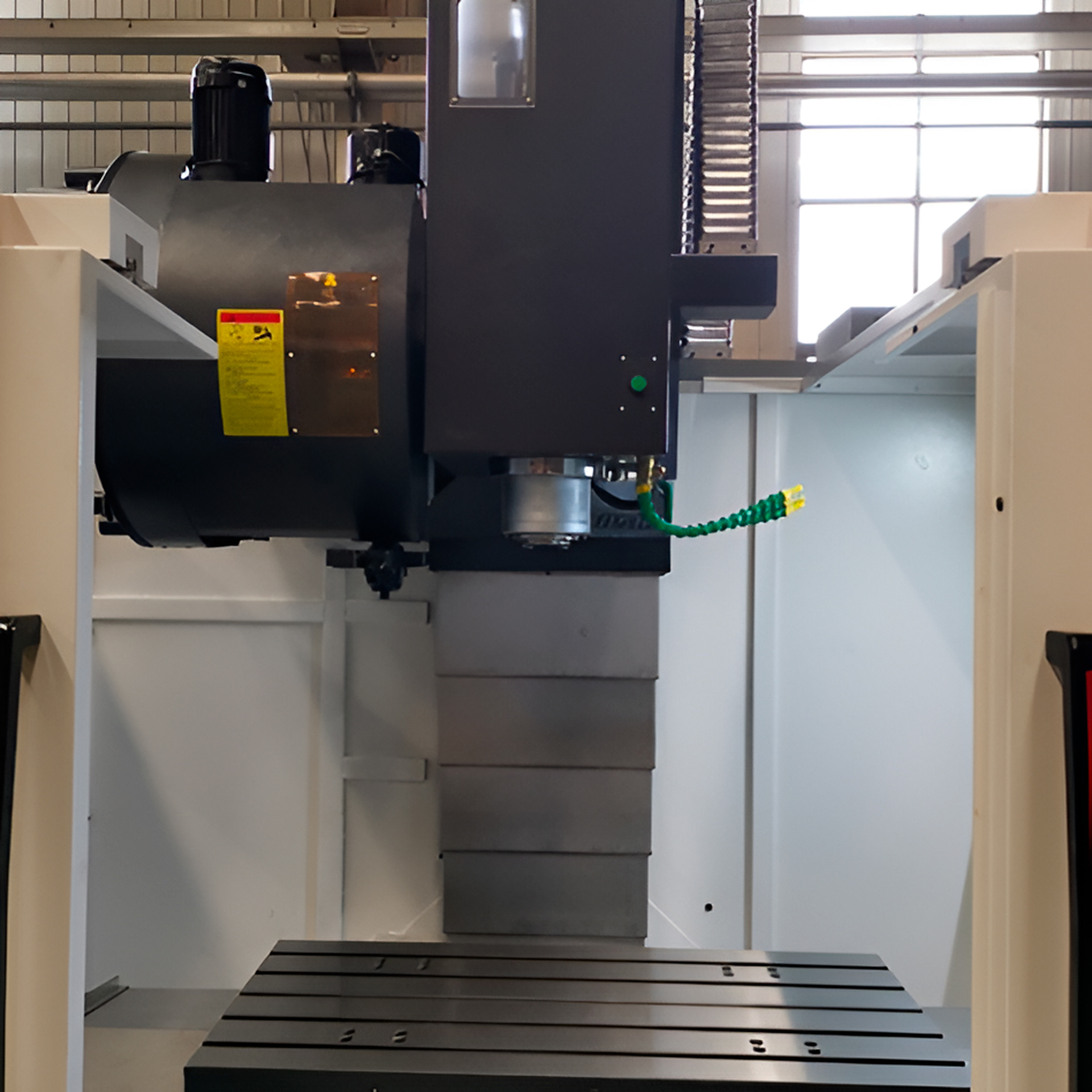

Шпиндель

• BT50, скорость до 7 000 об/мин (ременной привод), мощность 15/18.5 кВт (FANUC).
• Высокоточные подшипники NSK/NTN для стабильной работы.
• Расстояние от торца шпинделя до стола: 170–870 мм.

Перемещение по осям

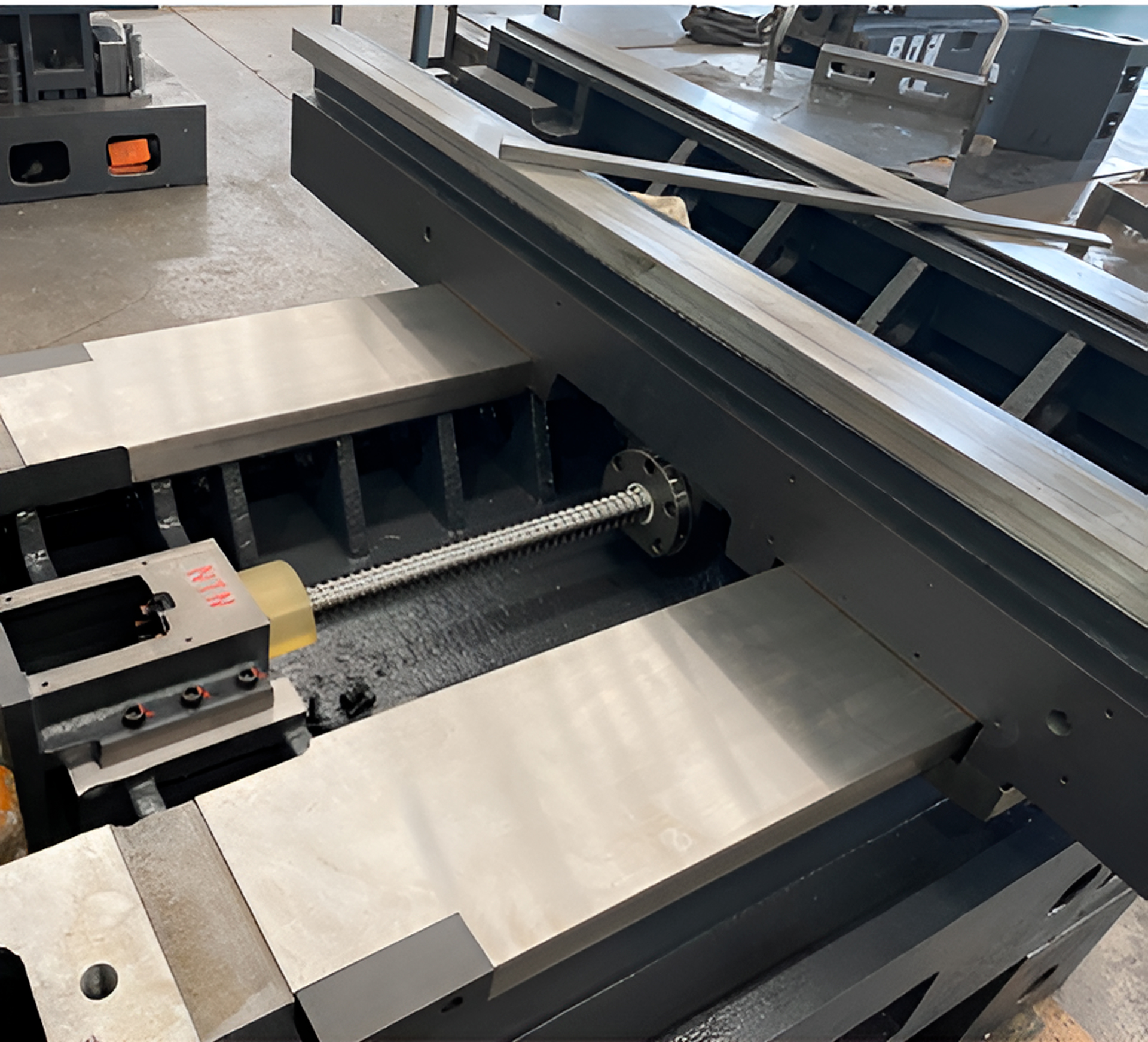

• Широкие коробчатые направляющие для тяжёлой обработки.
• Прецизионные ШВП (Ø63/10 мм для X/Y, Ø50/10 мм для Z) с предварительным натяжением для устранения люфта.
• Перемещение: X: 1 500 мм, Y: 800 мм, Z: 700 мм.
• Скорость быстрых перемещений: 20/20/20 м/мин (X/Y/Z).

Инструментальная система

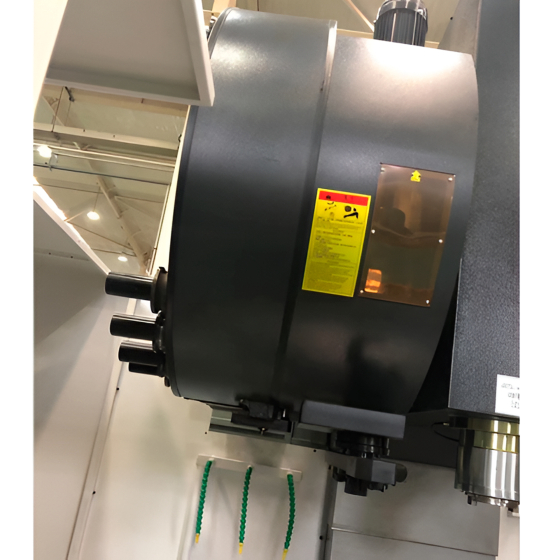

• Рычажный магазин (24 позиции) или зонтичный (20 позиций).
• Максимальный вес инструмента: 15 кг, длина: 350 мм, диаметр: Ø110 мм.

Система ЧПУ и управления

• FANUC 0i MF с поддержкой осей X, Y, Z и G-кодов.
• Интерфейсы: RS232, USB для интеграции с CAD/CAM.
• Интуитивное управление для точной фрезерной обработки.

Главные преимущества фрезерного станка

1. Жёсткость: Коробчатые направляющие и станина из чугуна для тяжёлой обработки.
2. Точность: Позиционирование 0.028/0.018/0.020 мм, повторяемость 0.018/0.010/0.013 мм.
3. Производительность: Мощный шпиндель (15/18.5 кВт) и магазин на 24 инструмента.
4. Универсальность: Подходит для обработки массивных деталей из различных материалов.
5. Надёжность: Компоненты от NSK, HIWIN/PMI, FANUC и других брендов.

Экономическая эффективность

Купить фрезерный станок с ЧПУ BL-B1580 Fanuc — это инвестиция в производительность и качество. Увеличенный рабочий стол, высокая грузоподъёмность и мощный шпиндель минимизируют время обработки и затраты на обслуживание, обеспечивая быструю окупаемость.

Чек-лист для установки

• Подготовка к установке
  • Проверка поставки: Станок, магазин инструментов (24/20 позиций), комплект документации.
  • Документация: Руководство, электрические схемы, инструкции по ЧПУ FANUC.
  • Осмотр: Проверка шпинделя, подшипников, ШВП, направляющих, магазина инструментов.
  • Требования к помещению:
    • Пол: бетонный (≥200 мм, C20/25), ровный (≤0,02 мм/м), нагрузка ≥13 000 кг.
    • Температура: 10–30°C, влажность: 30–70%.
    • Освещение: ≥500 люкс.
  • Электропитание: 3-фазное, 380 В, 50 Гц, ≥35 кВА.
  • Инструменты: Грузоподъёмное оборудование (≥13 000 кг), уровень, анкерные болты, смазка.
• Установка станка
  • Размещение: Выровнять по уровню (≤0,02 мм/м).
  • Фиксация: Закрепить анкерными болтами.
  • Электропитание: Подключить, проверить заземление.
  • Инструментальная система: Установить магазин инструментов (24/20 позиций).
  • Дополнительные системы:
    • Система ЧПУ SIEMENS 828D, стружкоотвод, редуктор ZF, зонтичный магазин на 20 позиций (опции).

Комплектация

• Система ЧПУ FANUC 0i MF
• Рычажный магазин инструментов (24 позиции)
• Освещение рабочей зоны, сигнальная лампа
• Трансформатор 380 В
• Комплект документации

Дополнительная комплектация

• Система ЧПУ SIEMENS 828D
• Зонтичный магазин инструментов (20 позиций)
• Стружкоотвод
• Редуктор ZF
