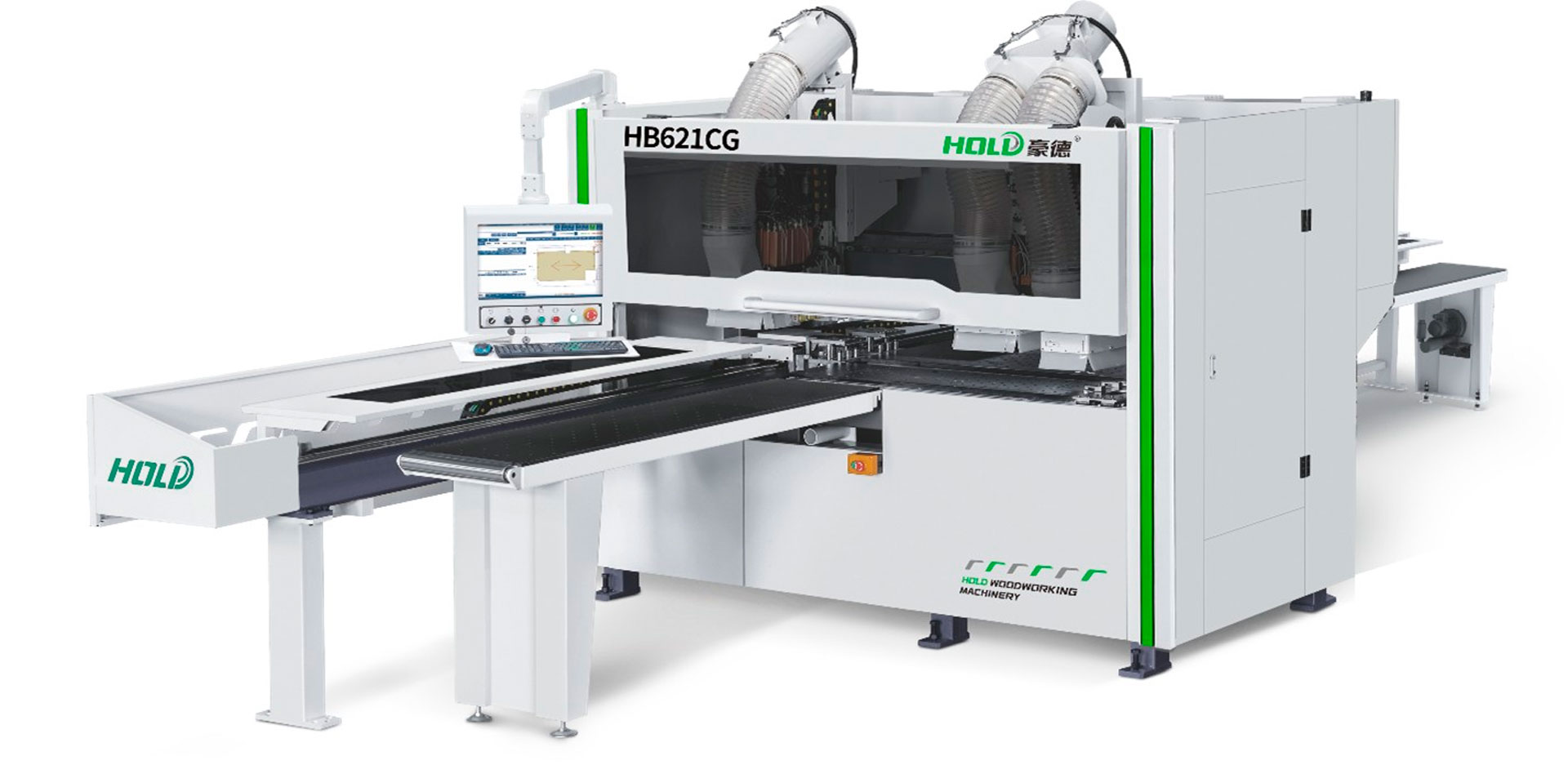

Сверлильно-присадочный станок с ЧПУ HOLD HB621CGF

Сверлильно-присадочный станок с ЧПУ HOLD HB621CGF - высокотехнологичный комплекс для прецизионного сверления и фрезерования мебельных панелей со всех шести сторон за один цикл.

Назначение и области применения

• Высокоточное создание сквозных и глухих отверстий в торцах и плоскостях заготовок без сколов.
• Фрезерование прямых и криволинейных пазов с задействованием верхних и нижних агрегатов.
• Серийное производство корпусной мебели с интеграцией сканеров штрих-кодов для ускорения технологических процессов.
• Обработка панелей шириной от 30 до 1 200 мм, длиной от 70 до 3 300 мм и толщиной от 9 до 55 мм.

Ключевые функциональные возможности

Преимущества использования

• Чистота обработки: Дополнительное аспирационное отверстие в верхней голове предотвращает попадание пыли на заготовку.
• Уникальный захват: Конструкция с центральным отверстием позволяет сверлить мелкие детали (от 70×30 мм) прямо в точке хвата.
• Прецизионная кинематика: Шлифованная зубчатая рейка класса DIN6 гарантирует стабильность хода без специального обслуживания.
• Безопасность детали: При быстром перемещении нижняя пластина захвата опускается, а функция обдува сдувает стружку, исключая защемление панели.
• Стабильная пневматика: Большой резервуар со стабилизацией давления обеспечивает ровную подачу воздуха без скачков.

Агрегат объединяет многоканальное ЧПУ, прецизионную механику и интеллектуальные системы контроля, становясь эталоном эффективности для мебельных производств.

Технические характеристики станка

Детальное описание узлов станка

Рабочие группы и шпиндели

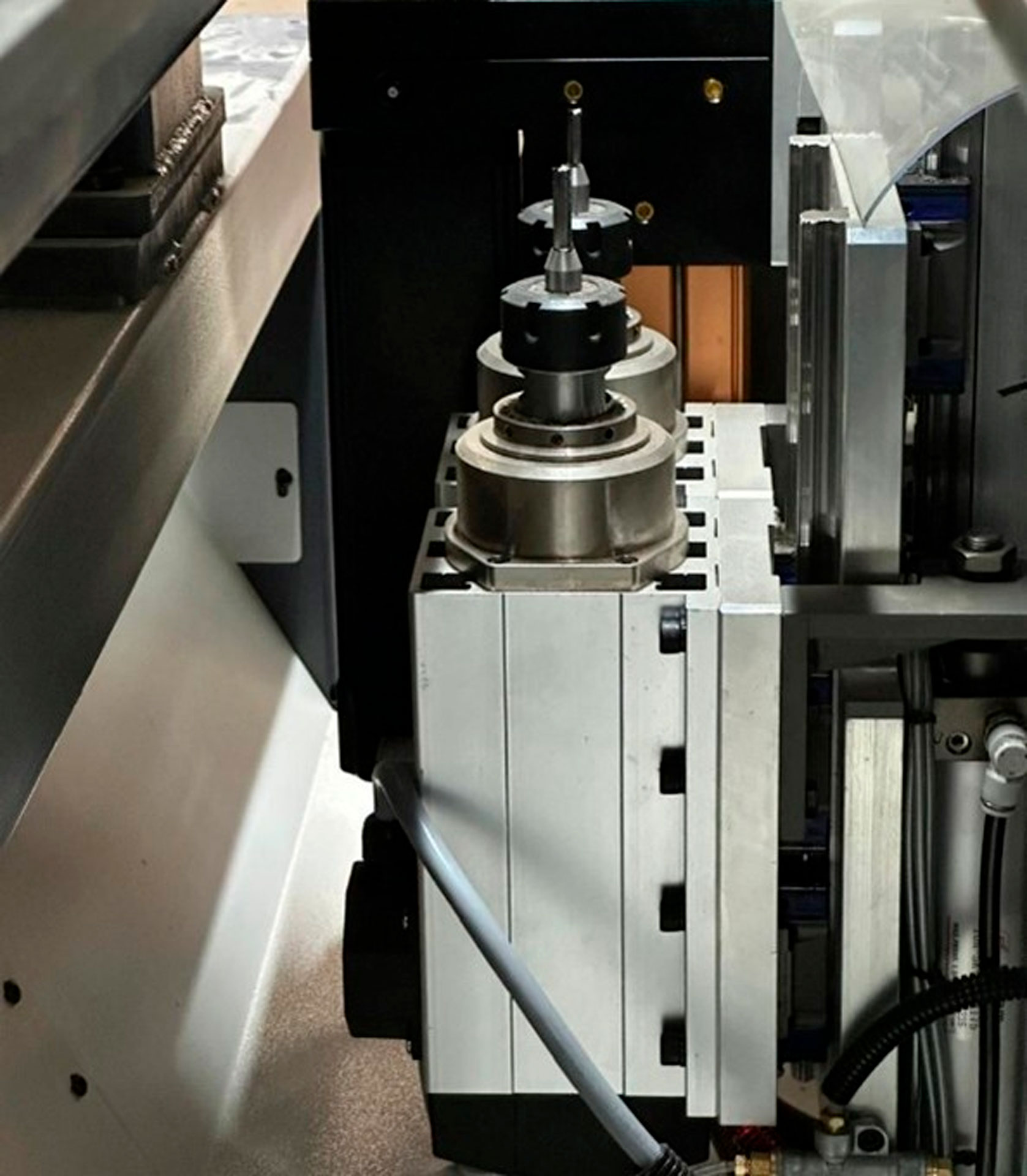

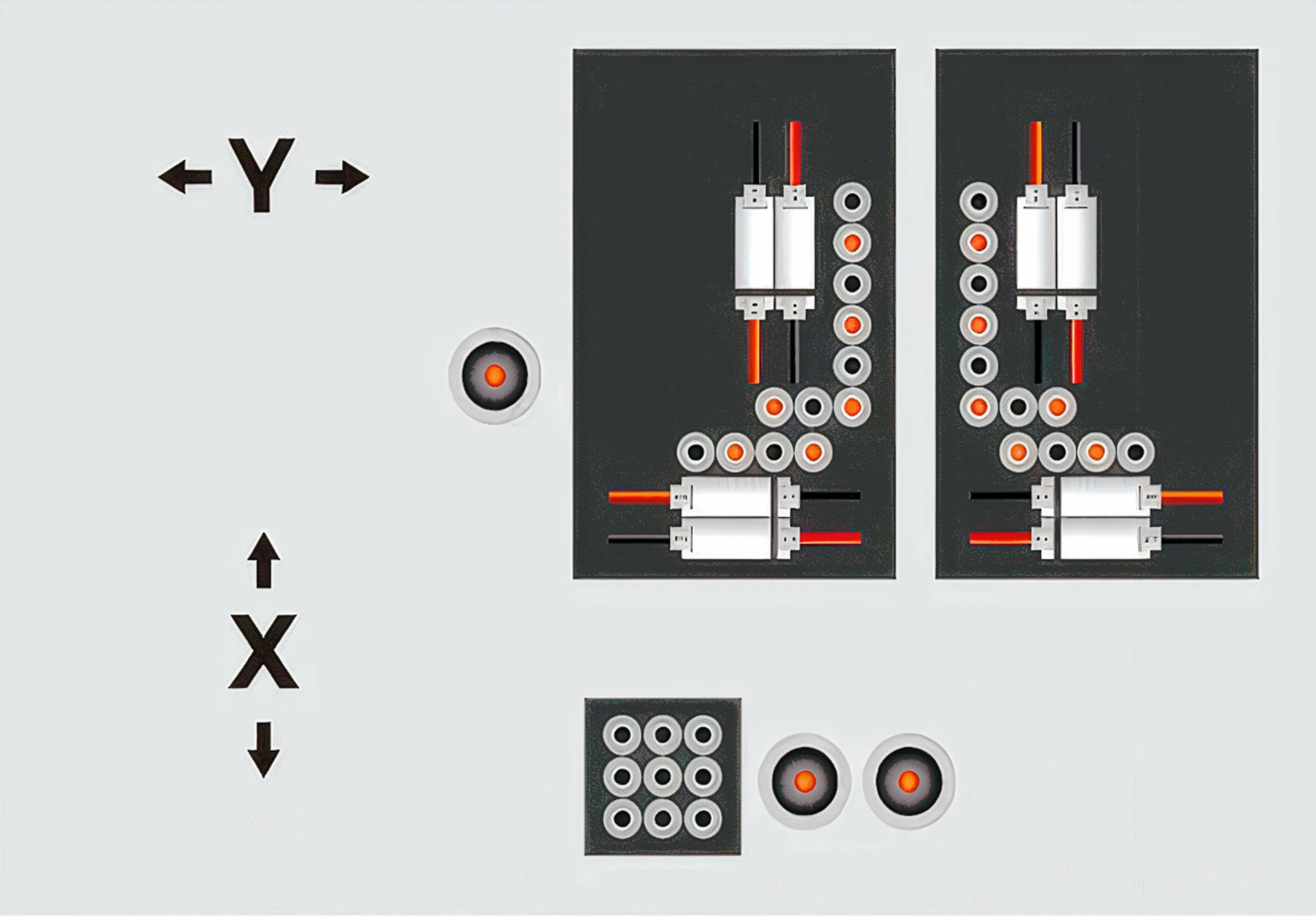

• Верхняя голова включает 12×2 вертикальных шпинделя, по 2+2 горизонтальных по осям X и Y, один фрезерный шпиндель и торцевую пазовую пилу.
• Нижняя голова оснащена 9 вертикальными и 2 фрезерными шпинделями, что позволяет выполнять одновременную обработку верхнего и нижнего пазов.
• Комбинированный верхний шпиндель интегрирует горизонтальный пильный диск (для пазов под LED-ленты или ручки) и вертикальную фрезу, исключая ручные переналадки.

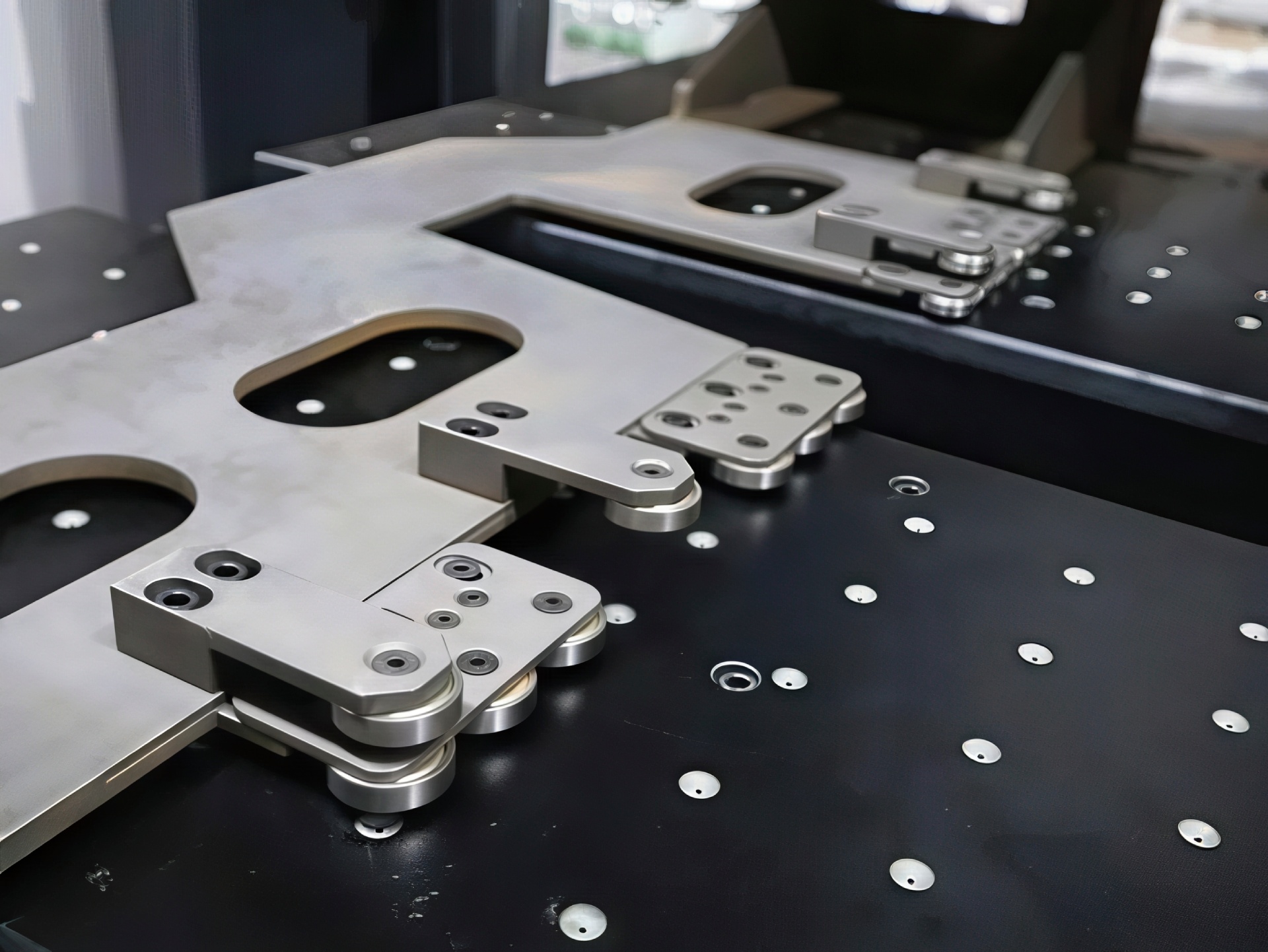

Система захвата и позиционирования

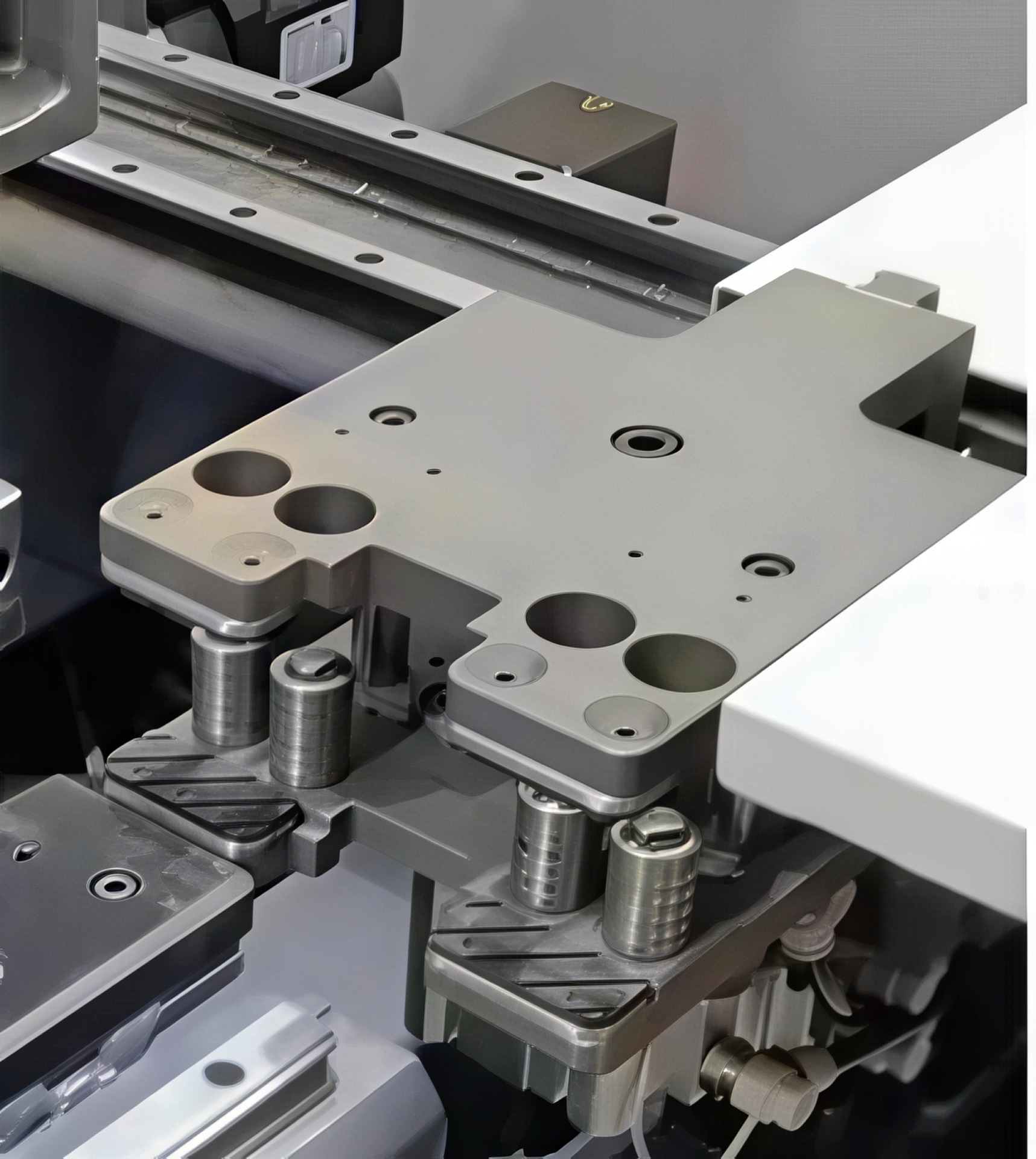

• Два сервоприводных захвата обеспечивают микрометрическую точность. При ускоренном перемещении нижняя пластина опускается, предотвращая касание панели.
• Захват оснащен функцией обдува, которая сдувает пыль и стружку, избегая защемления заготовки.
• Интеллектуальный боковой упор автоматически позиционируется под ширину детали, обеспечивая дополнительную поддержку во время обработки.

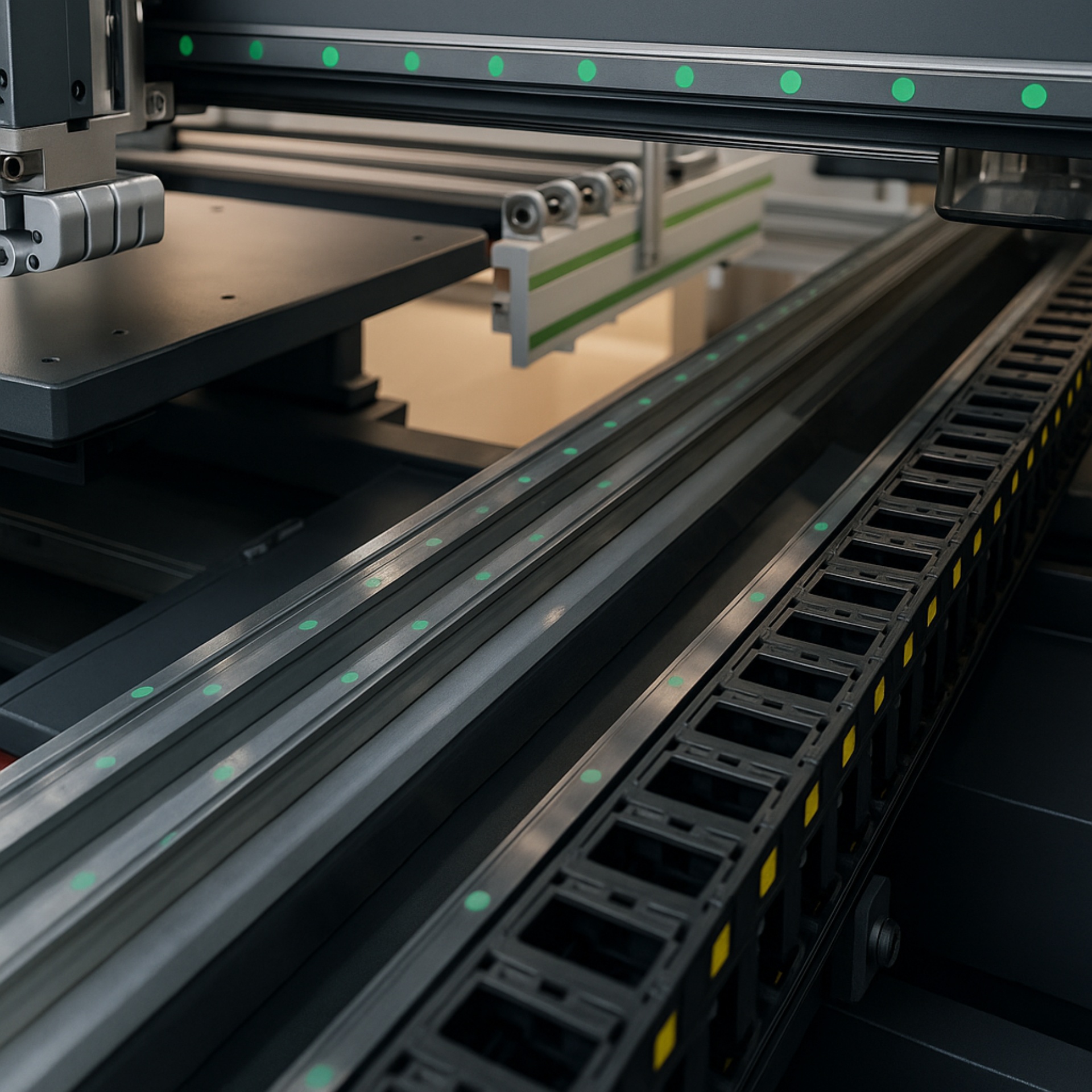

Кинематика и направляющие системы

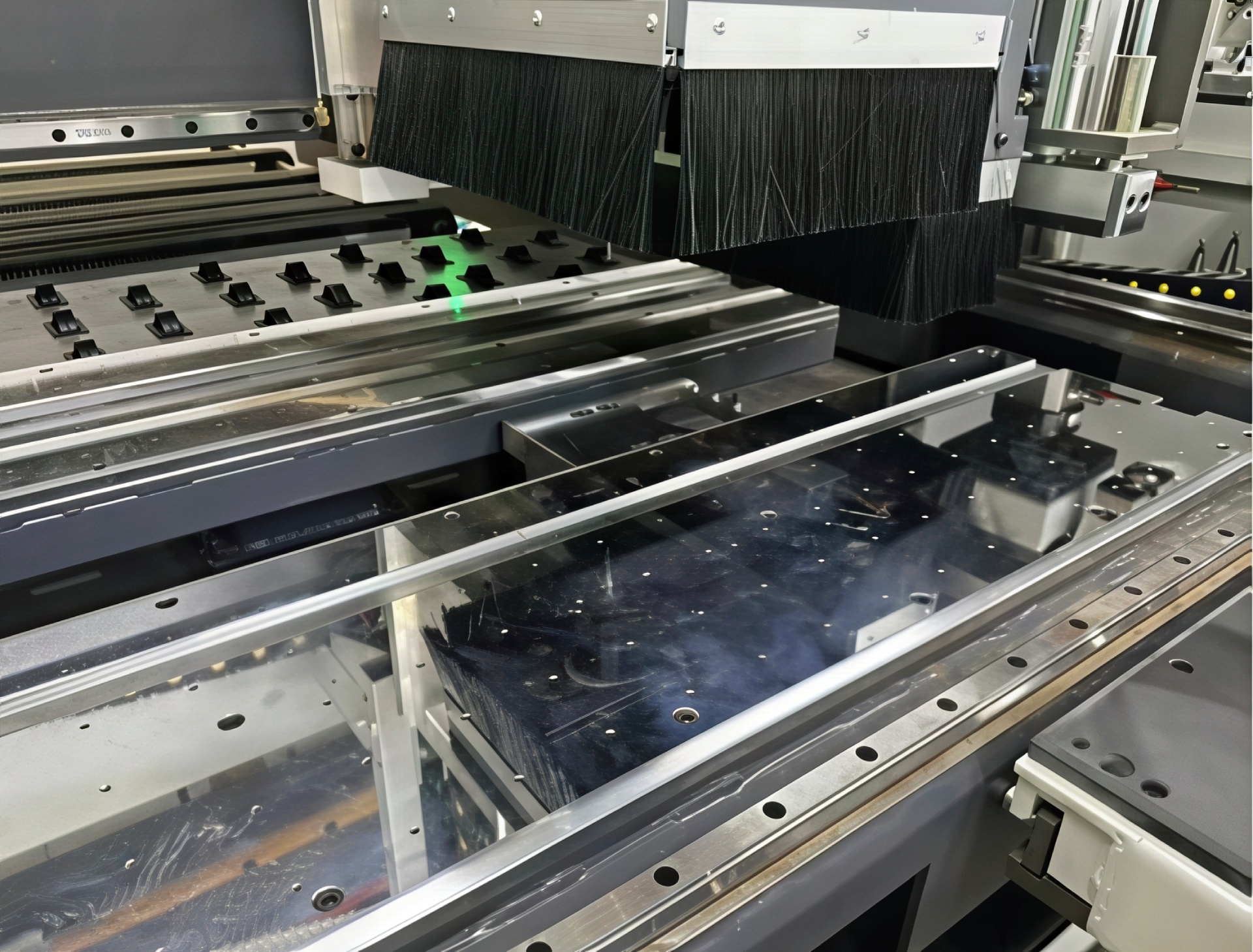

• Прецизионный направляющий рельс обрабатывается на крупногабаритном портальном центре с ЧПУ, что гарантирует стабильность хода при высокоскоростной работе.

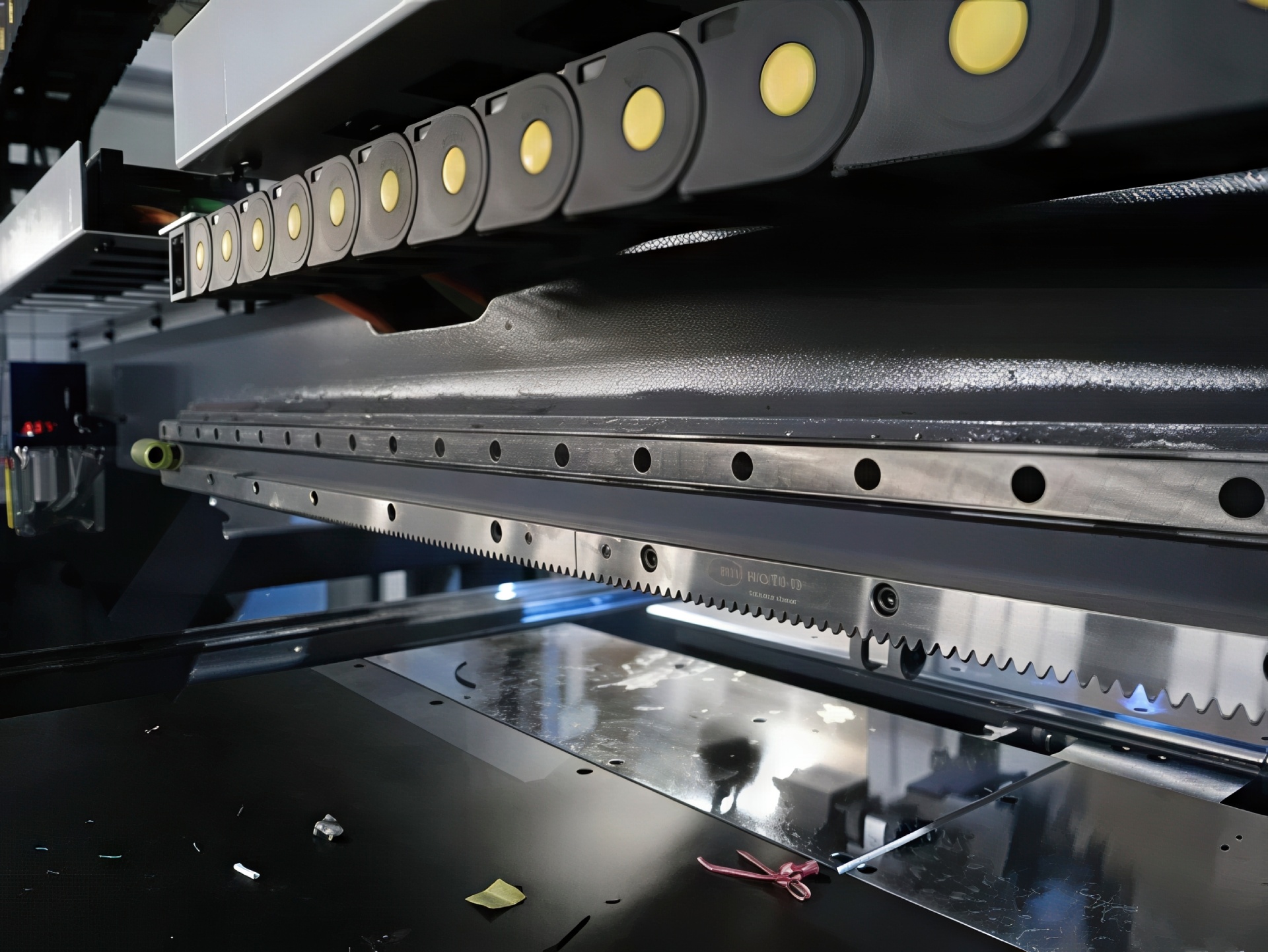

• Высокоточная зубчатая рейка класса DIN6 (стойка 2M) обладает большой поверхностью контакта, сильной несущей способностью и не требует специального обслуживания.

Управление, сканирование и аналитика

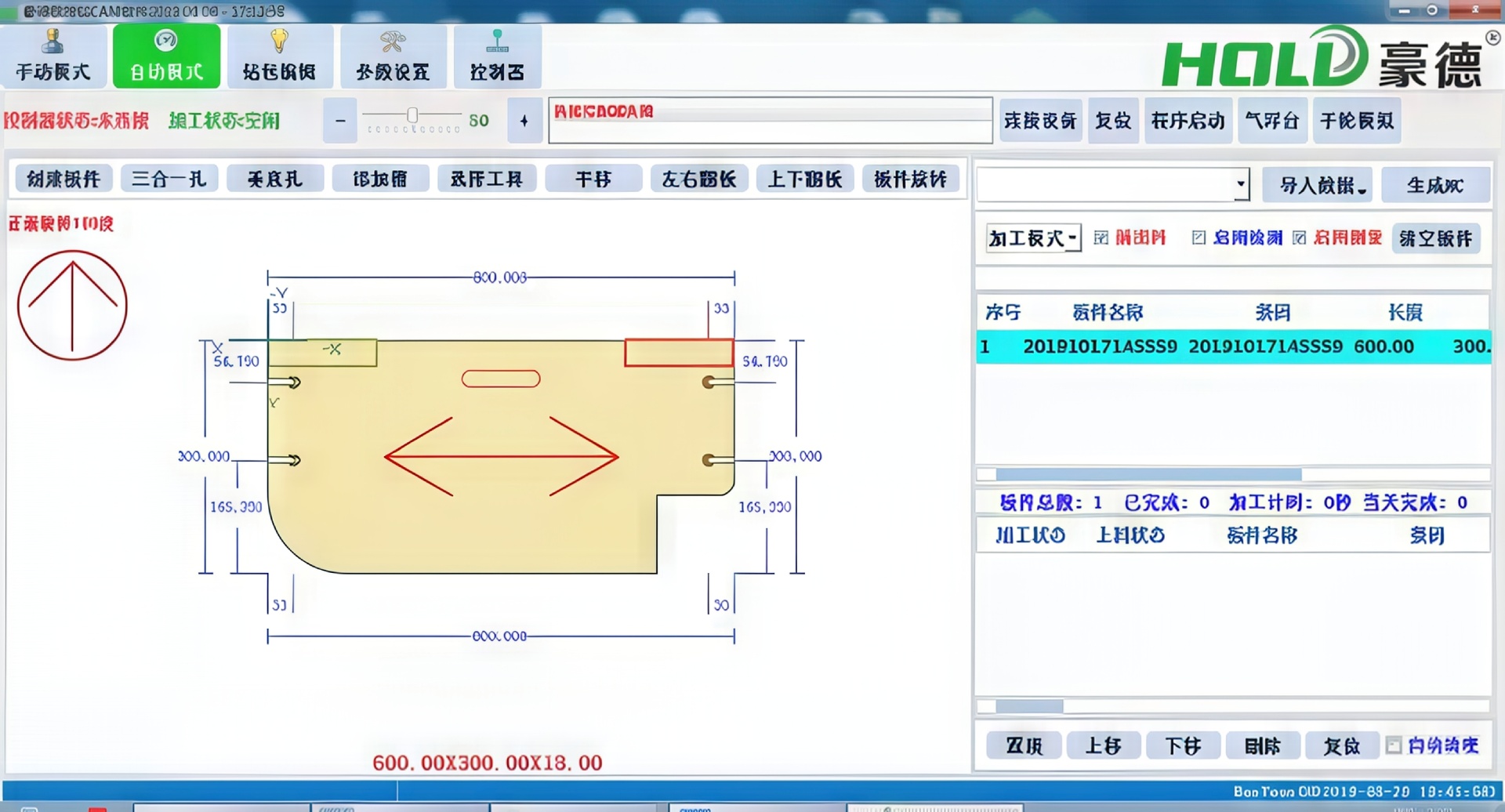

• Операционная среда на базе Windows поддерживает многоканальную технологию: обработанные и ожидающие файлы разделены, а захват возвращается в точку приема сразу после разгрузки.

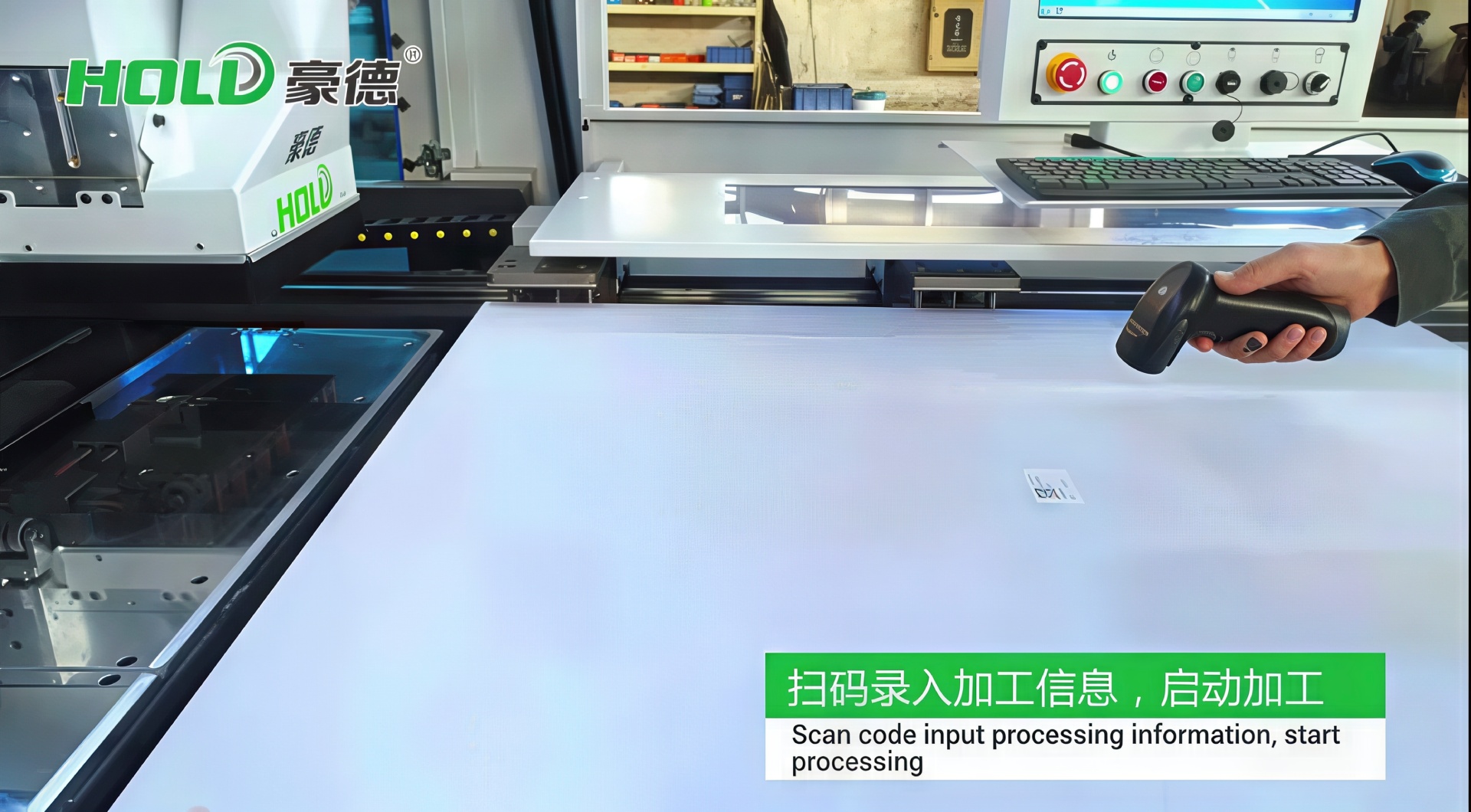

• Сканер штрих-кодов и QR-кодов мгновенно загружает карты присадки, а система статистики фиксирует время начала, окончания и интервалы размещения панелей для контроля эффективности персонала.
• Функция моделирования заранее симулирует обработку заготовки, предотвращая ошибочные действия оператора до запуска программы.

Пневматика и вспомогательные системы

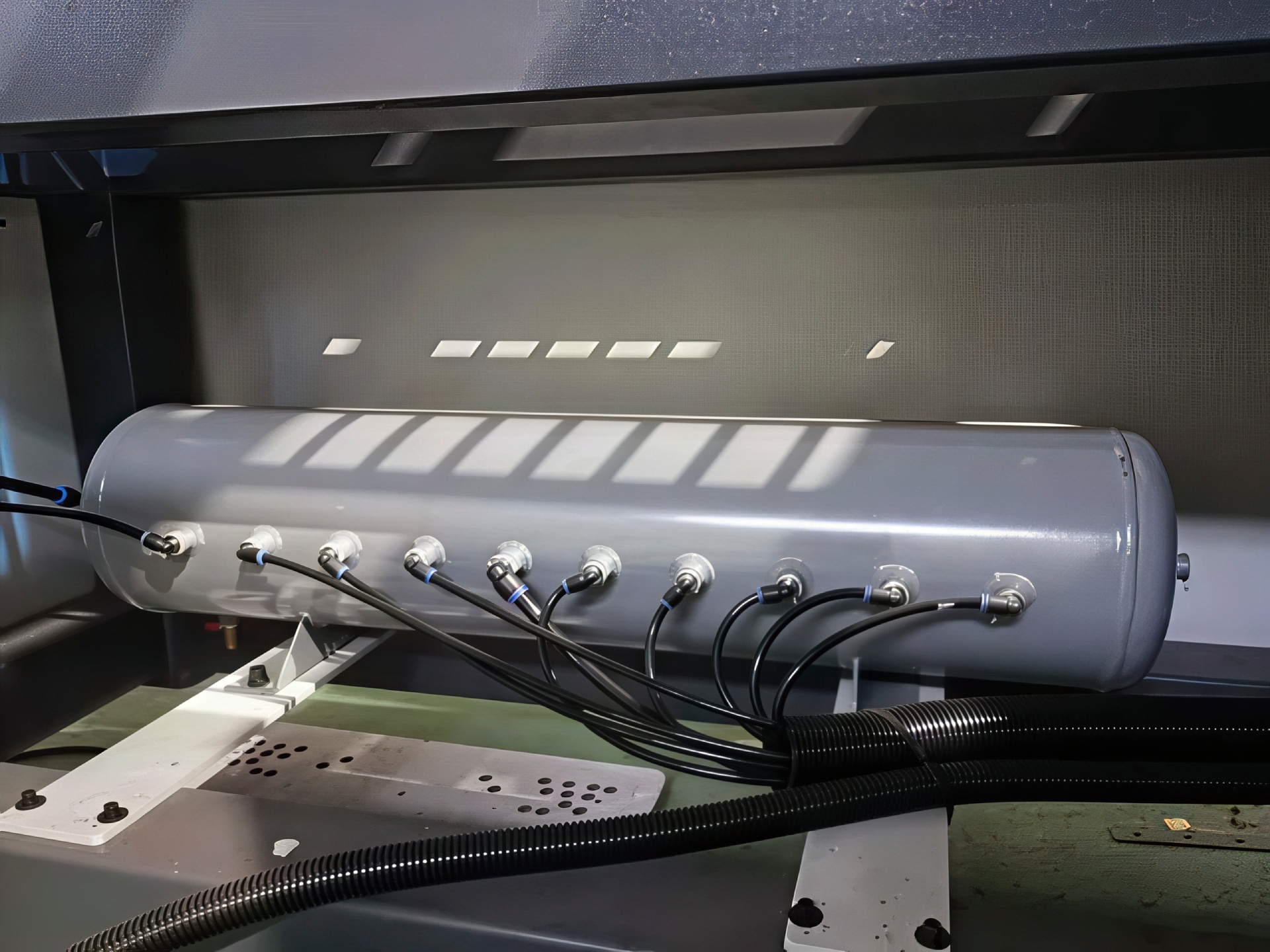

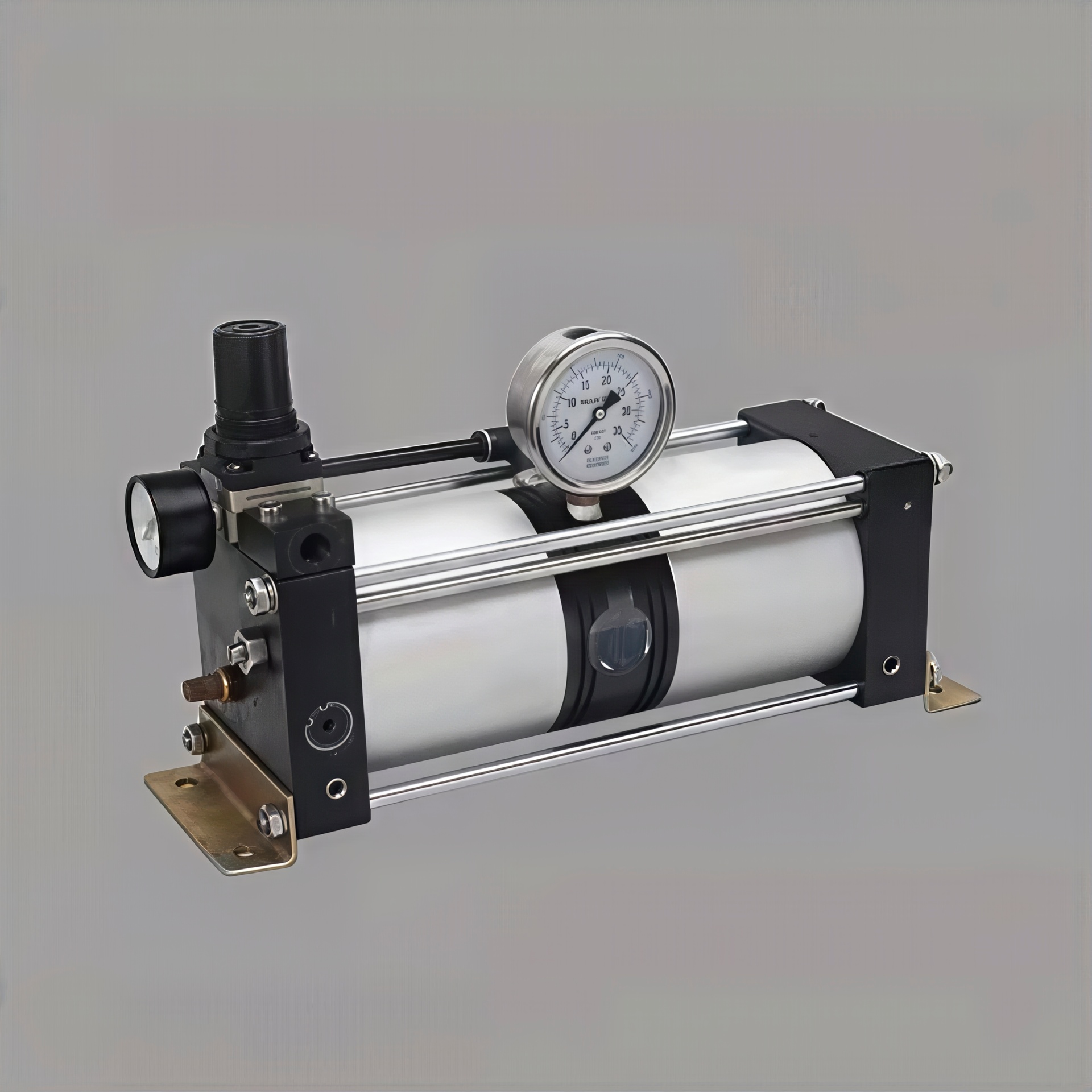

• Большой резервуар сжатого воздуха со стабилизацией давления повышает качество работы пневмоэлементов.

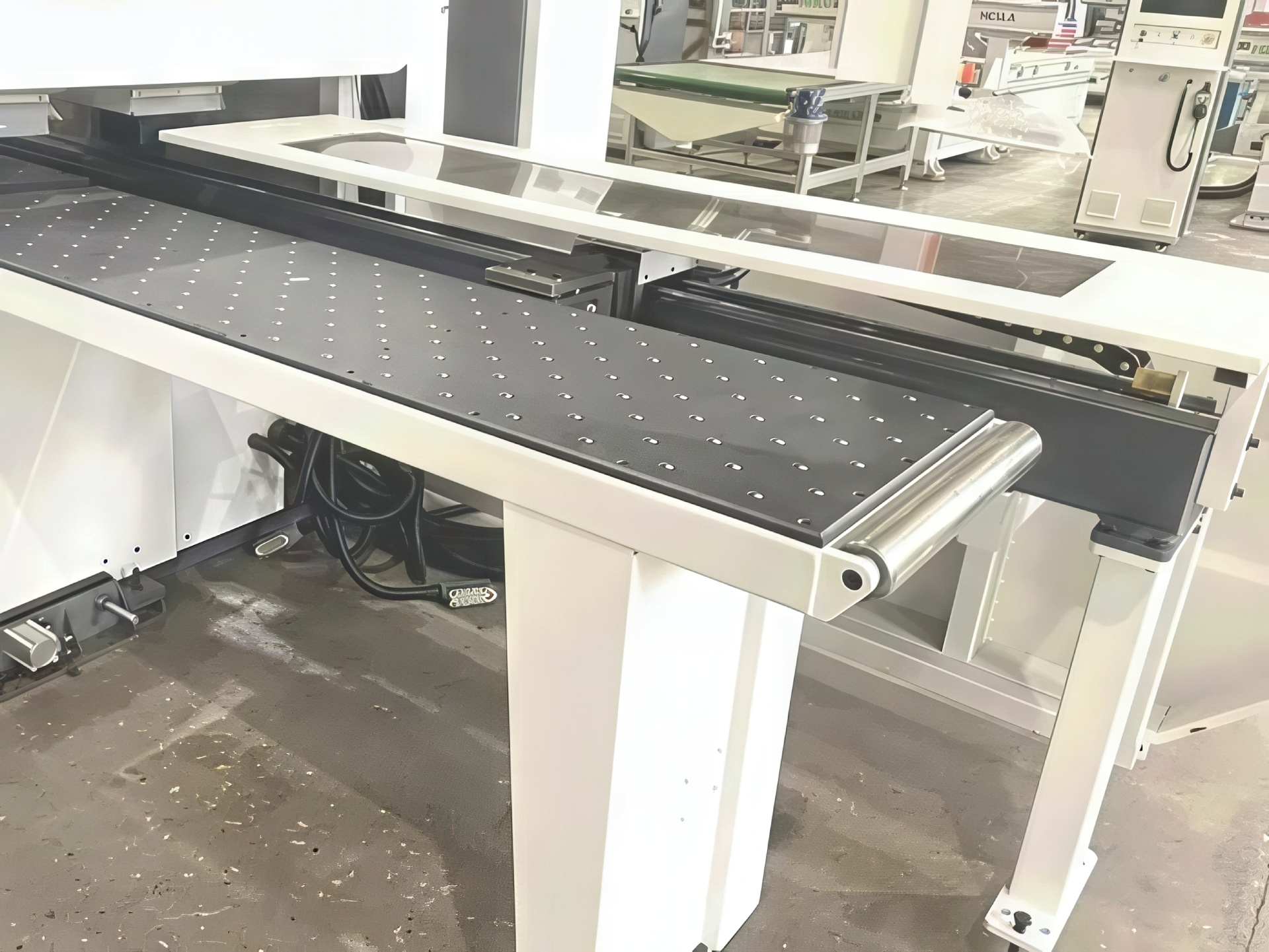

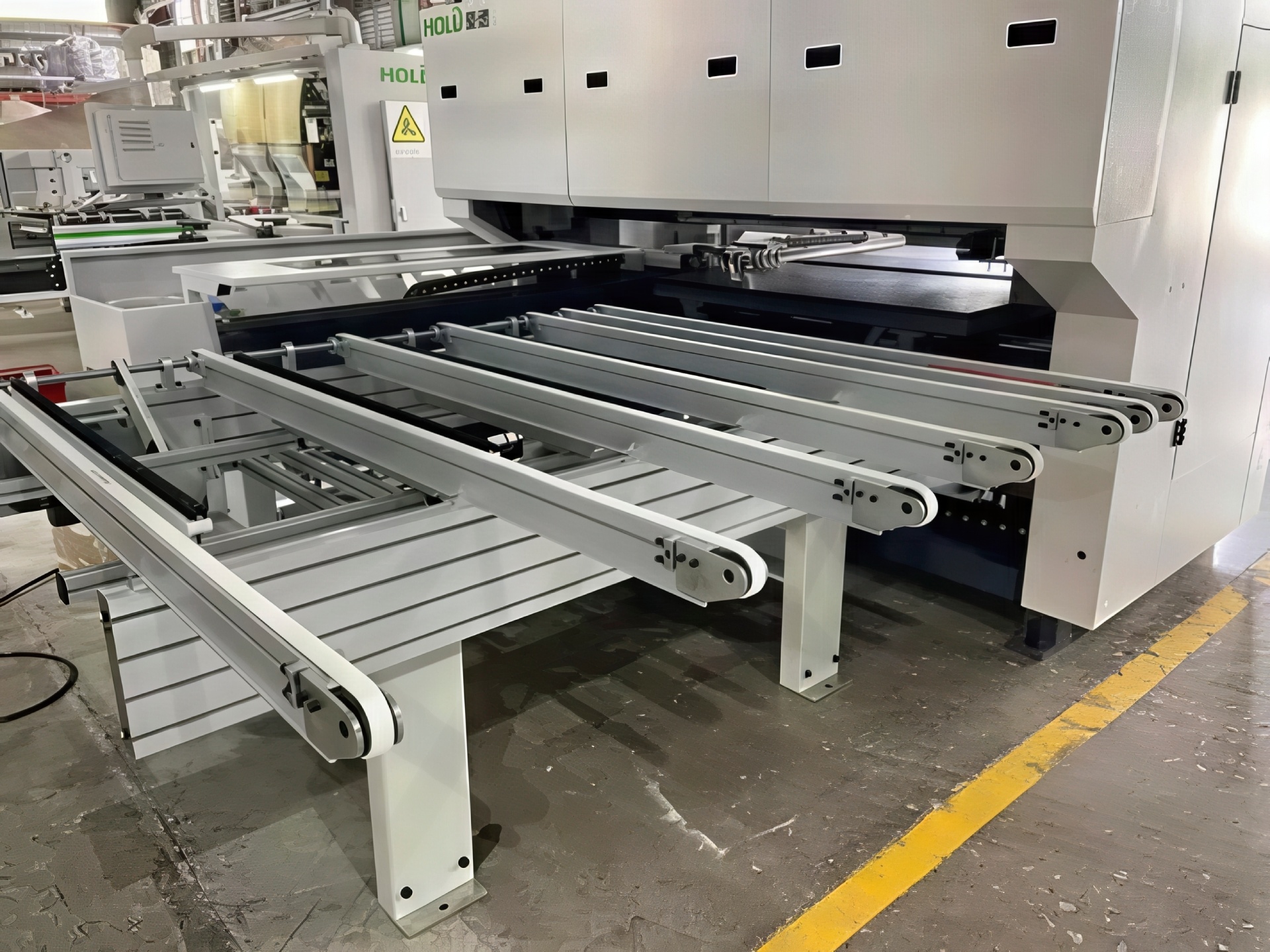

• Воздушный рабочий стол с подушкой бережно перемещает тяжелые габаритные заготовки, защищая их от повреждений.

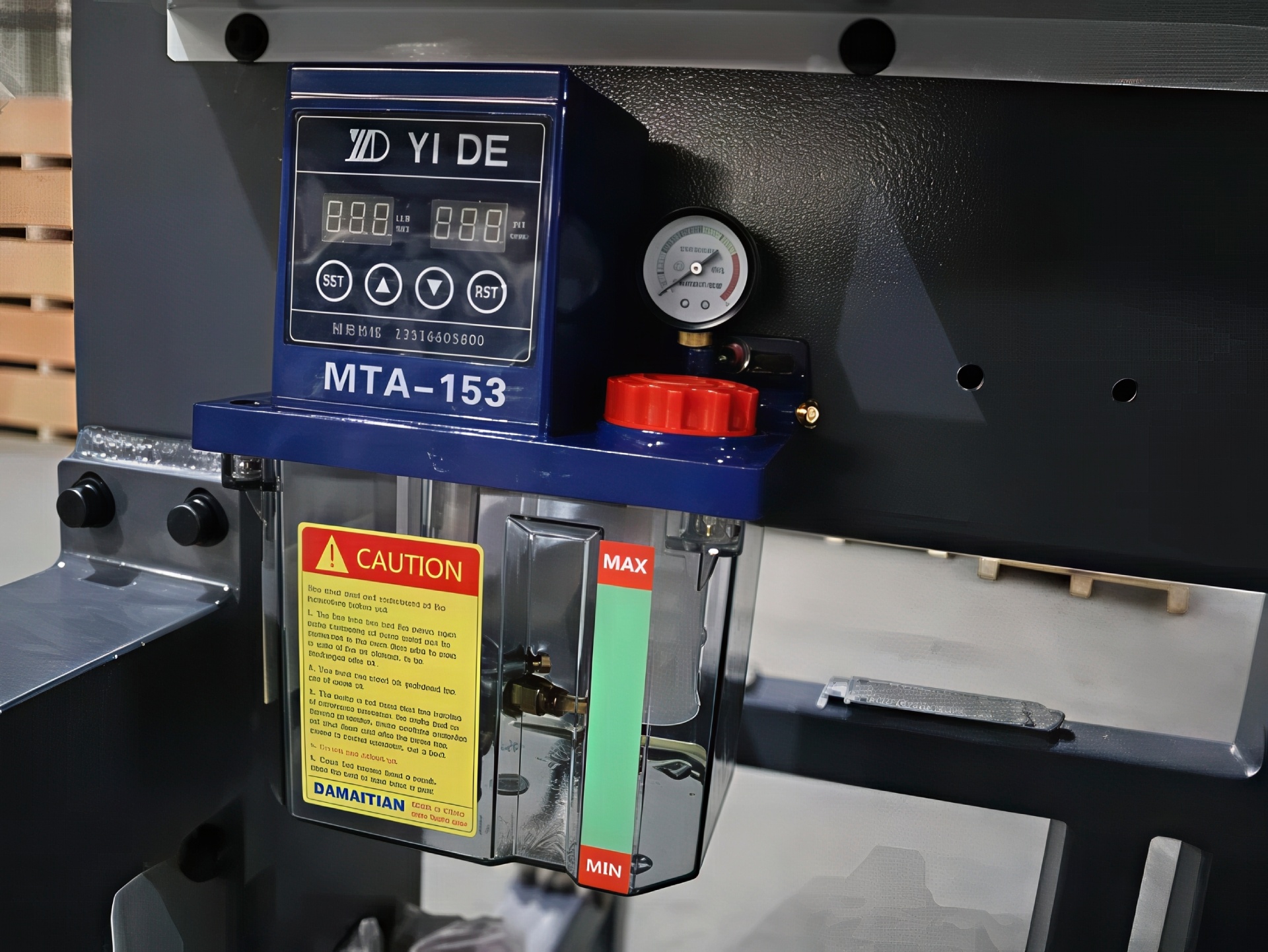

• Регулируемая автоматическая система смазки продлевает срок службы направляющих и механических узлов.

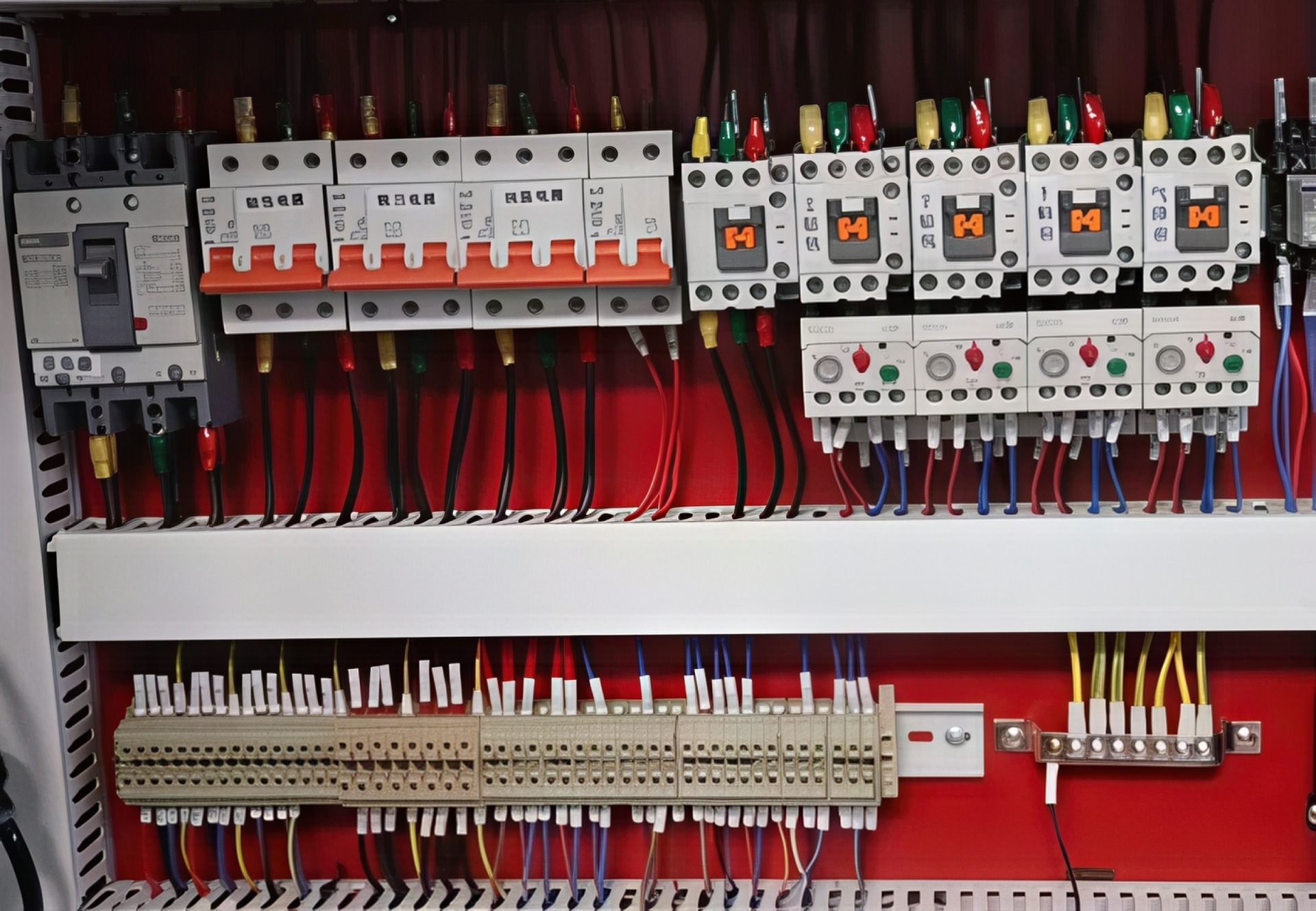

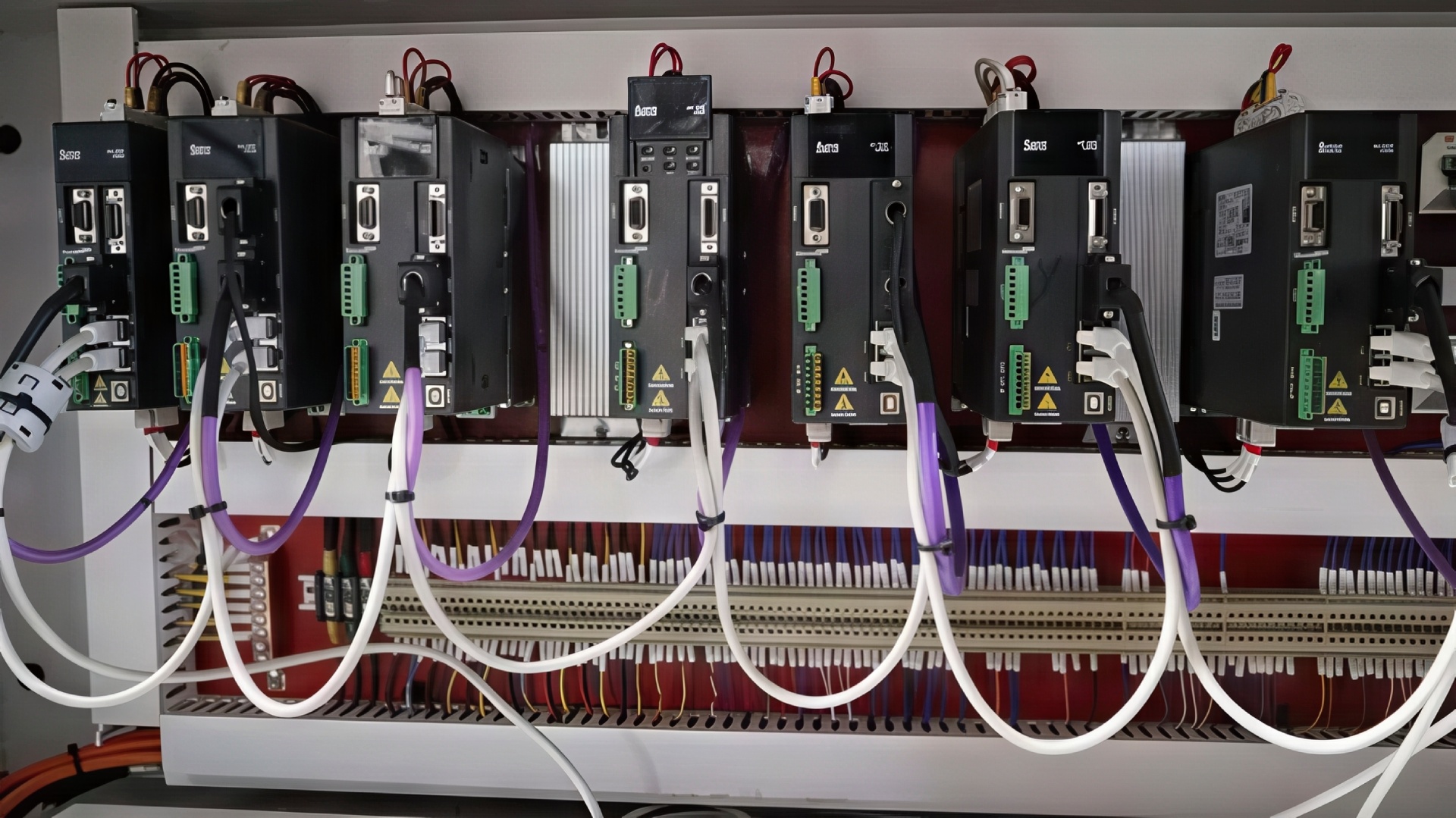

• Низковольтные электрокомпоненты мировых брендов обеспечивают сильную защиту от помех и плавную работу электроники.

Главные преимущества станка HB621CGF

1. Скорость: Позиционирование до 130 м/мин по оси X радикально сокращает цикл обработки.
2. Точность: Сервоприводы абсолютного значения исключают необходимость возврата в базовую точку, убирая погрешности концевиков.
3. Эргономика: Функция виртуального моделирования и интуитивный интерфейс снижают нагрузку на оператора.
4. Универсальность: Обработка деталей от 70×30 мм до крупногабаритных щитов толщиной до 55 мм.
5. Надёжность: Прецизионная механика и автоматическая смазка рассчитаны на длительную промышленную эксплуатацию.

Экономическая эффективность

Купить Сверлильно-присадочный станок с ЧПУ HOLD HB621CGF стоит, поскольку интегрированный цикл обработки исключает необходимость в дополнительных агрегатах, а многоканальная система управления радикально повышает производительность. Интеграция сканера QR-кодов и автоматический анализ износа инструмента предотвращают выпуск бракованных деталей, сводя к нулю затраты на устранение ошибок. Возможность одновременной обработки двух плит и функция обдува захвата минимизируют потери материала, обеспечивая быструю отдачу от инвестиций даже при серийном выпуске корпусной мебели.
