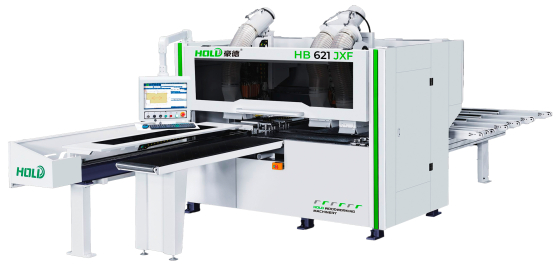

Сверлильно-присадочный станок с ЧПУ HOLD HB 621 JXF

Назначение и область применения

Сверлильно-присадочный станок с ЧПУ HOLD HB 621 JXF с двумя сверлильными группами и фрезерными шпинделями предназначен для высокоточной обработки мебельных заготовок, включая сверление сквозных и глухих отверстий на торцах и плоскостях деталей. Станок обеспечивает точное выполнение присадок под фурнитуру, исключая сколы и дефекты. Благодаря системе управления на базе промышленного компьютера, он способен выполнять сложные карты присадки с шести сторон за один проход, а также фрезерование прямых и криволинейных пазов с использованием верхнего и нижнего фрезерных шпинделей. Оборудование широко применяется на мебельных производствах, особенно в сегменте корпусной мебели, гардеробных систем, кухонных модулей и шкафов-купе. Оно эффективно справляется с задачами присадки под соединения, направляющие, петли и другие фурнитурные элементы. Компактные размеры, надежность и интуитивно понятный интерфейс делают станок идеальным как для серийного, так и для мелкосерийного производства.

Технические характеристики станка

Детальное описание узлов станка

Зеркальное исполнение

Зеркальное исполнение по сравнению со станком HOLD HB 621 JX отличает HOLD HB 621 JXF расположением стола оператора слева. Эта конфигурация оптимизирует эргономику рабочего пространства, упрощая доступ оператора к панели управления и загрузочной зоне, что особенно удобно для производственных линий с левосторонней ориентацией. Зеркальная компоновка сохраняет все функциональные возможности станка, включая точность обработки и производительность, адаптируясь к специфическим требованиям цеха.

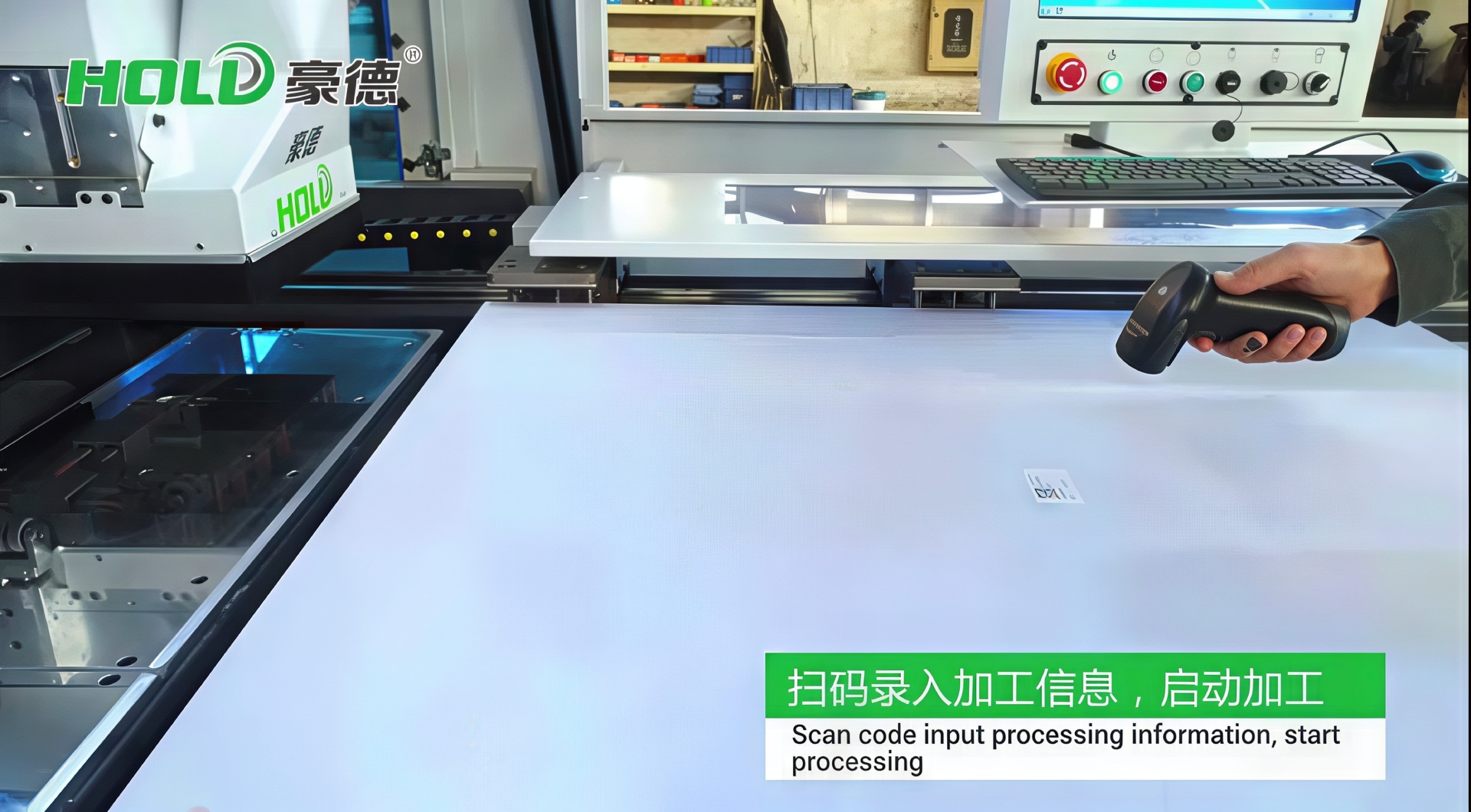

Система сканирования

Система сканирования обеспечивает автоматическую загрузку программ обработки для высокой производительности.

• Оснащена сканером для чтения штрих-кодов и QR-кодов, автоматически загружающим графические файлы и схемы сверления.
• Сокращает время на переналадку, минимизируя вмешательство оператора и повышая эффективность.
• Интеграция с системой ЧПУ улучшает контроль операций и прослеживаемость, что критично для серийного производства.

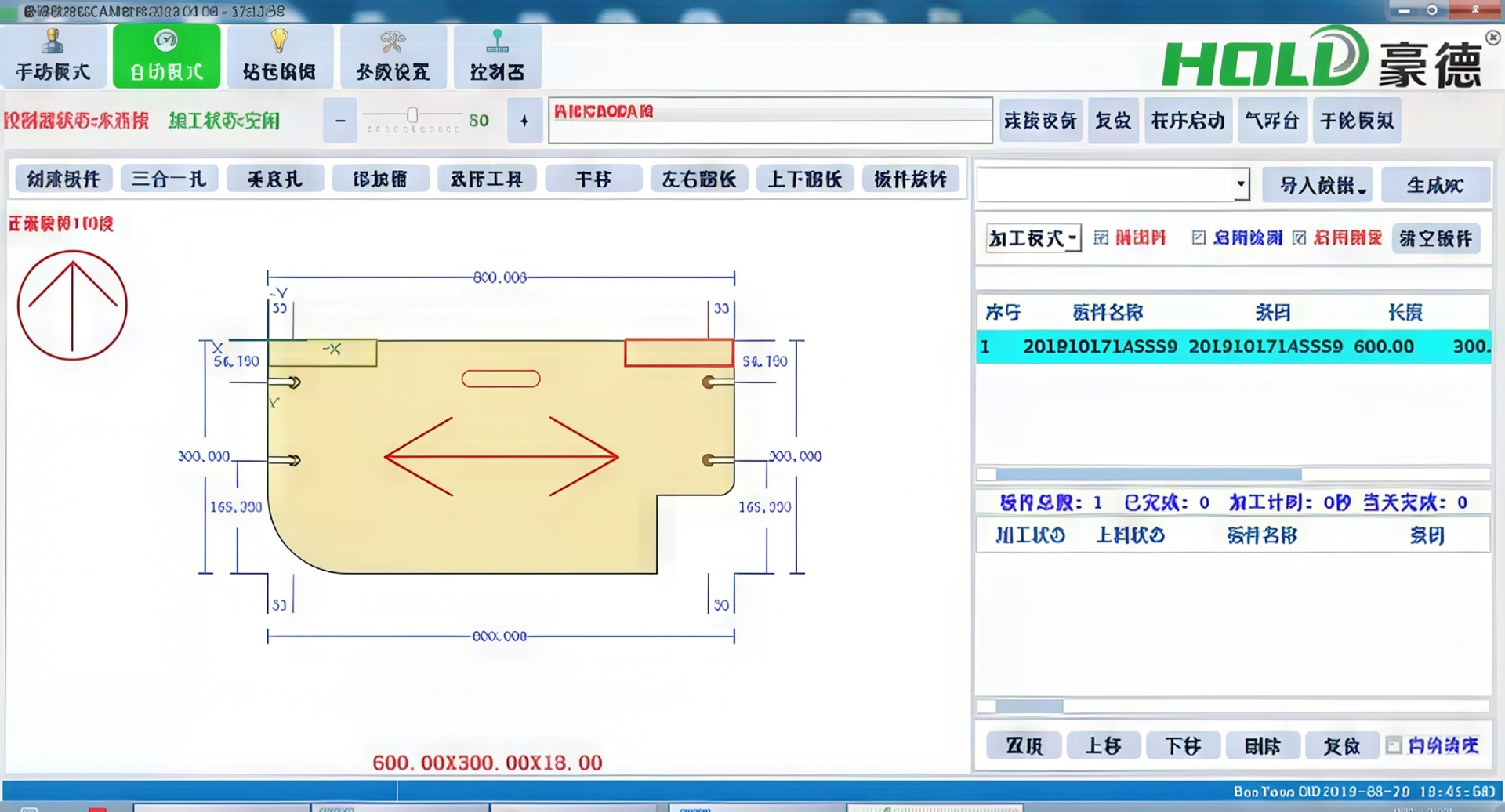

Интерфейс управления

Интерфейс управления упрощает настройку и контроль процессов благодаря платформе Windows.

• Позволяет легко задавать параметры обработки, загружать карты присадки и мониторить состояние станка.
• Функция моделирования обработки выявляет ошибки до старта, а аналитика по инструментам оптимизирует производство.
• Многоосевая система ЧПУ с многоканальной технологией поддерживает сложные задачи и минимизирует пропуски процессов.

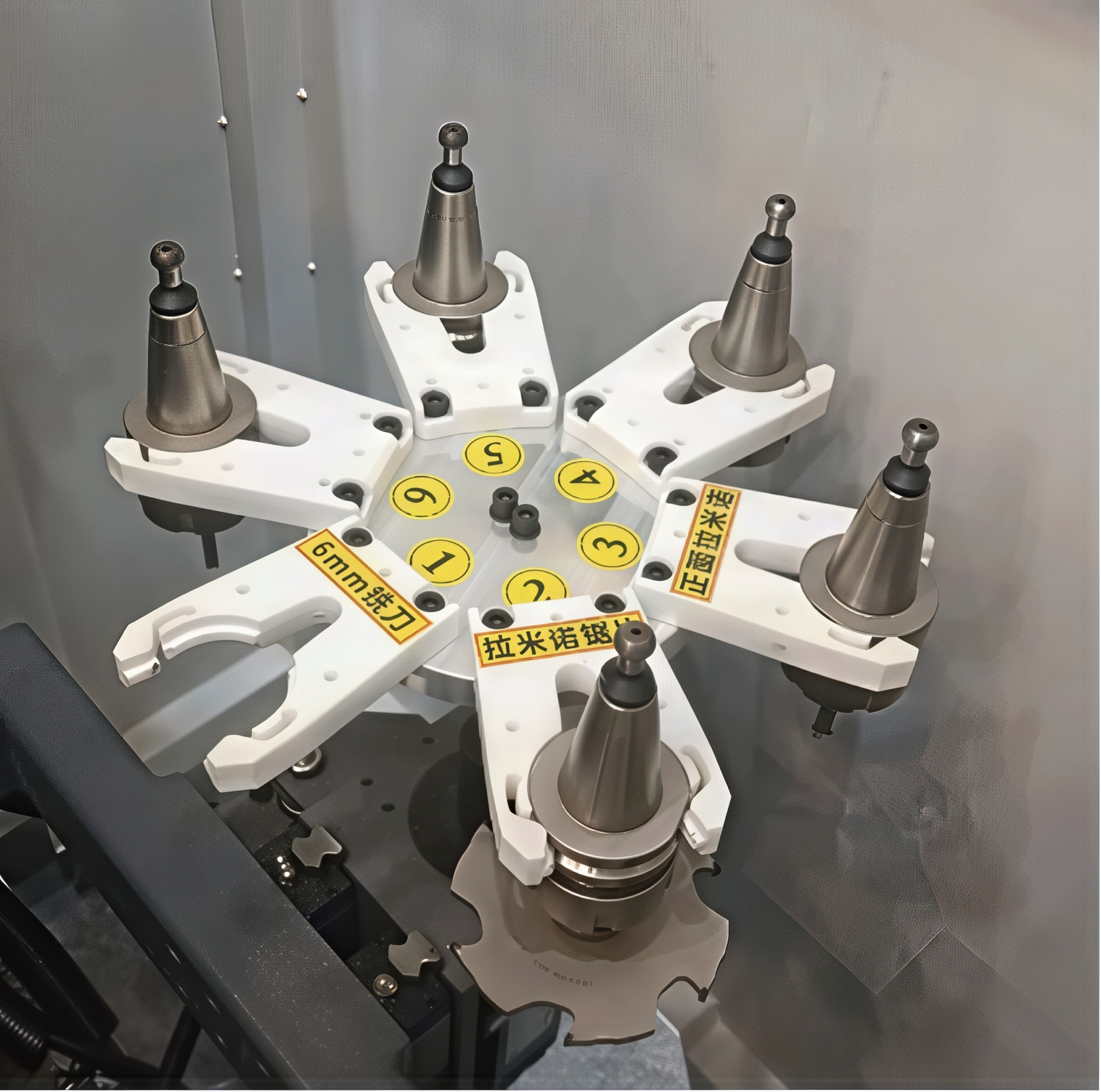

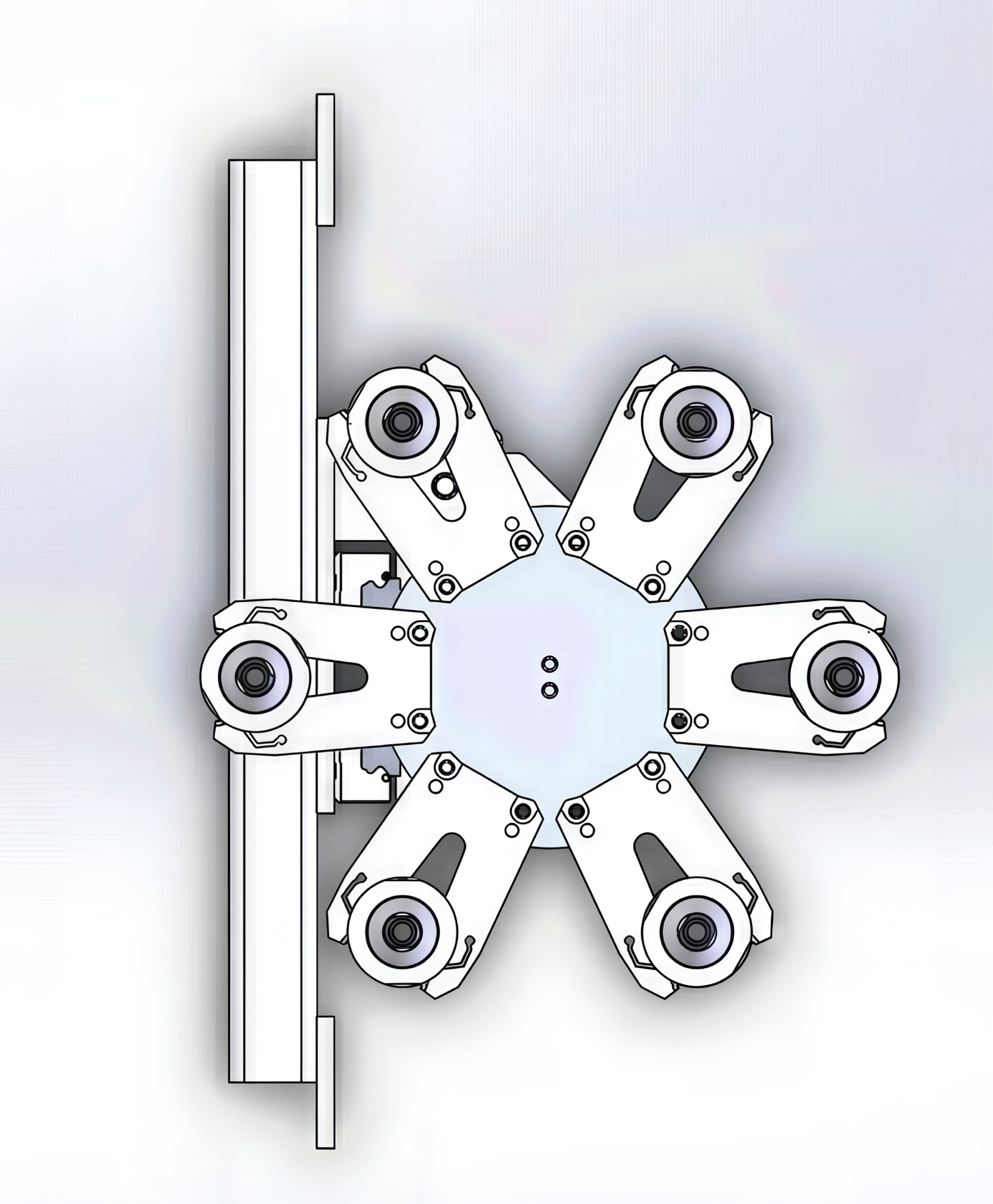

Комбинированный верхний шпиндель

Комбинированный верхний шпиндель расширяет функционал станка благодаря запатентованной технологии. Оснащен горизонтальным пильным диском для создания пазов под светодиодные ленты и вертикальной фрезой для прецизионного фрезерования. Эта конструкция позволяет выполнять разнообразные операции, включая декоративные пазы и обработку фурнитуры, повышая универсальность станка для индивидуальных заказов.

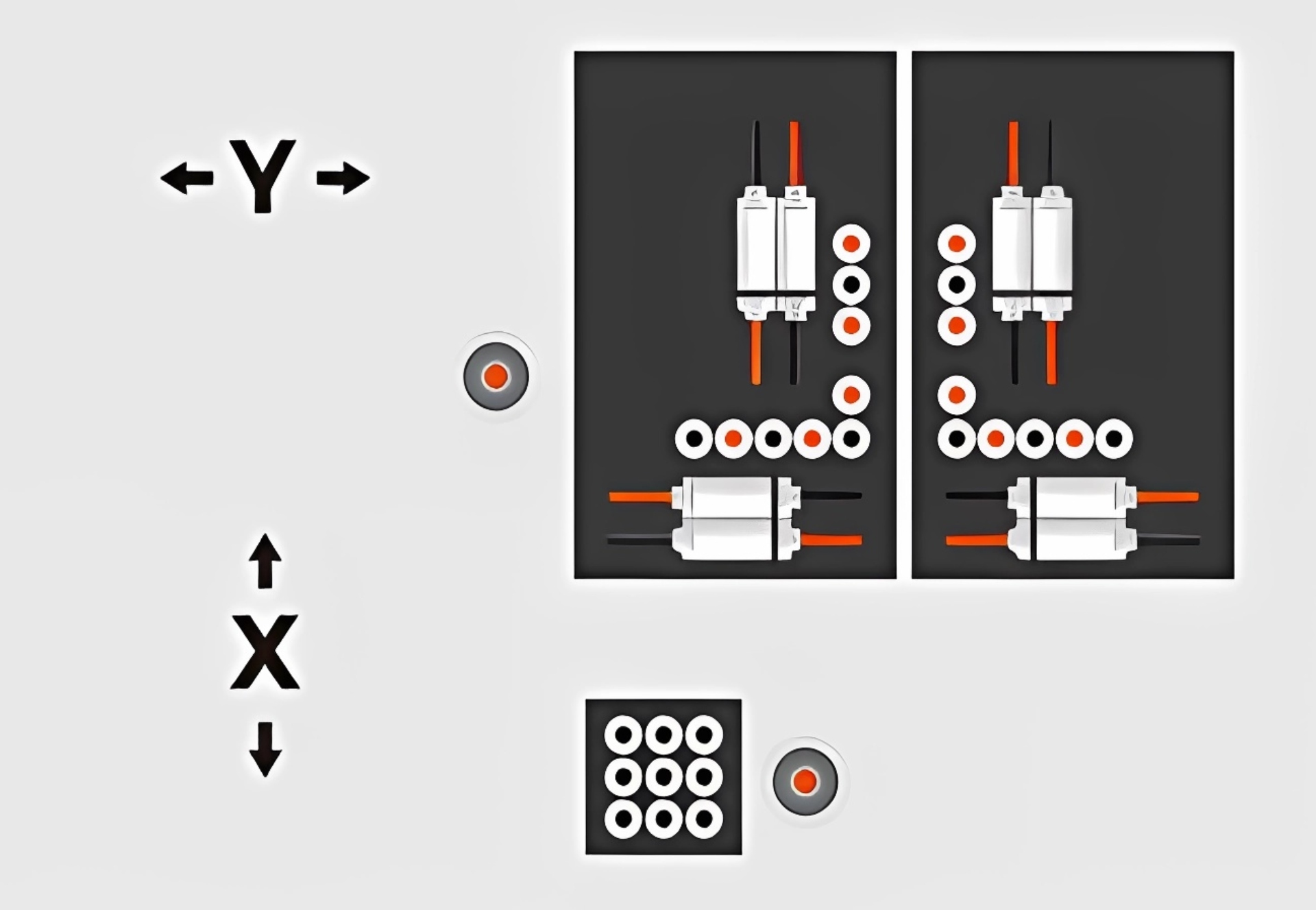

Рабочие сверлильные группы

Рабочие сверлильные группы обеспечивают высокую точность и производительность обработки.

• Верхняя сверлильная голова включает 18 вертикальных шпинделей, 8 горизонтальных шпинделей (по 2+2 на оси X и 2+2 на оси Y), один фрезерный шпиндель (6 кВт) и одну пазовую пилу для горизонтальных пазов.
• Нижняя сверлильная голова оснащена 9 вертикальными шпинделями и одним фрезерным шпинделем (6 кВт), поддерживая обработку с нижней стороны заготовки.
• Конструкция позволяет обрабатывать малогабаритные заготовки (от 70×30 мм), включая центральное сверление благодаря уникальному дизайну захвата.

Двухканальная 6-сторонняя обработка с автоподачей

Двухканальная 6-сторонняя обработка позволяет одновременно выполнять сверление и фрезерование с шести сторон заготовки за один проход.

• Автоматическая подача через воздушный рабочий стол обеспечивает непрерывный цикл обработки, минимизируя ручной труд.
• Многоканальная технология управления оптимизирует траекторию движения заготовки, позволяя одновременно обрабатывать две панели.
• Система предотвращения ошибок позиционирования гарантирует точность и безопасность при высокоскorостной работе.

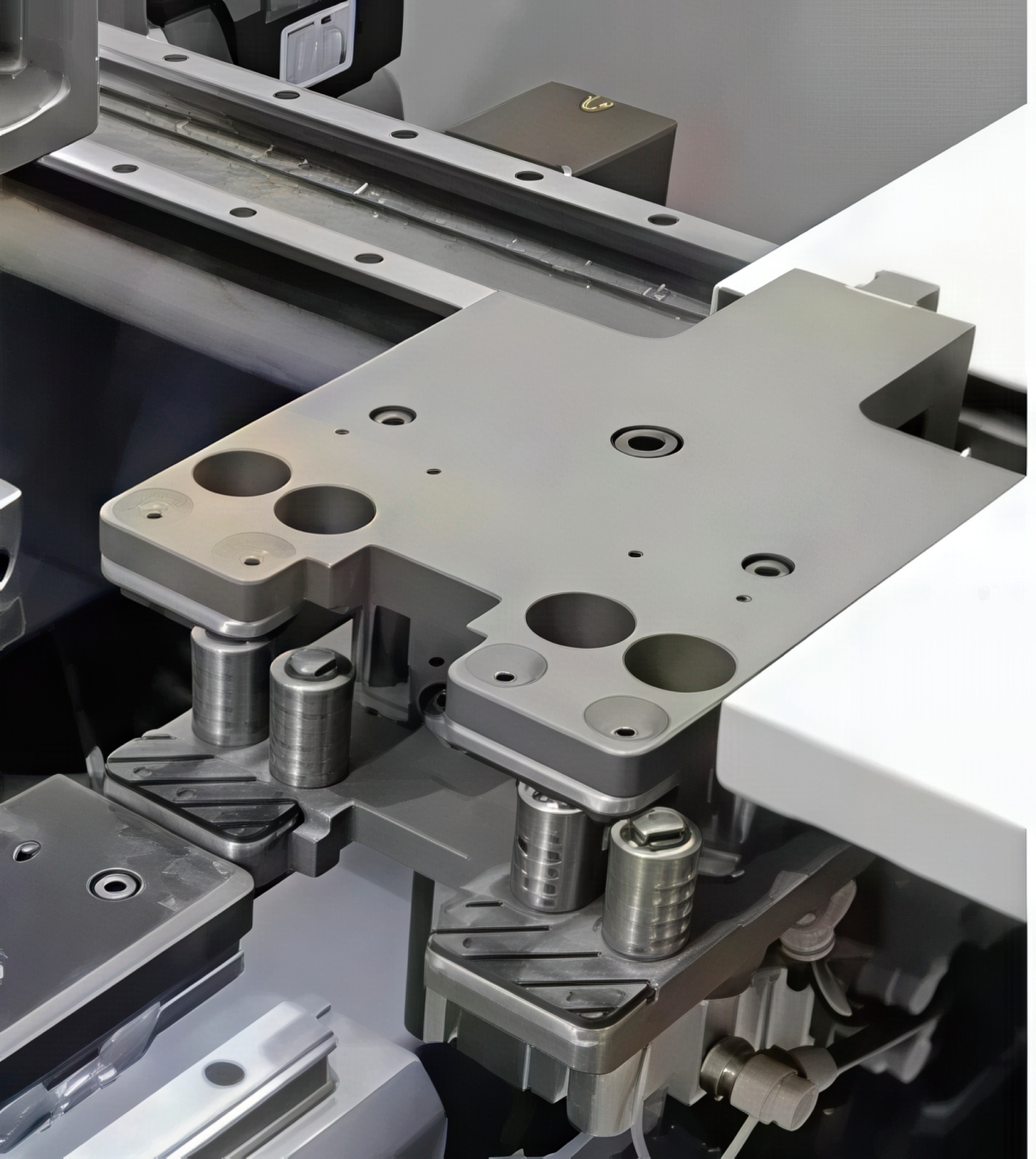

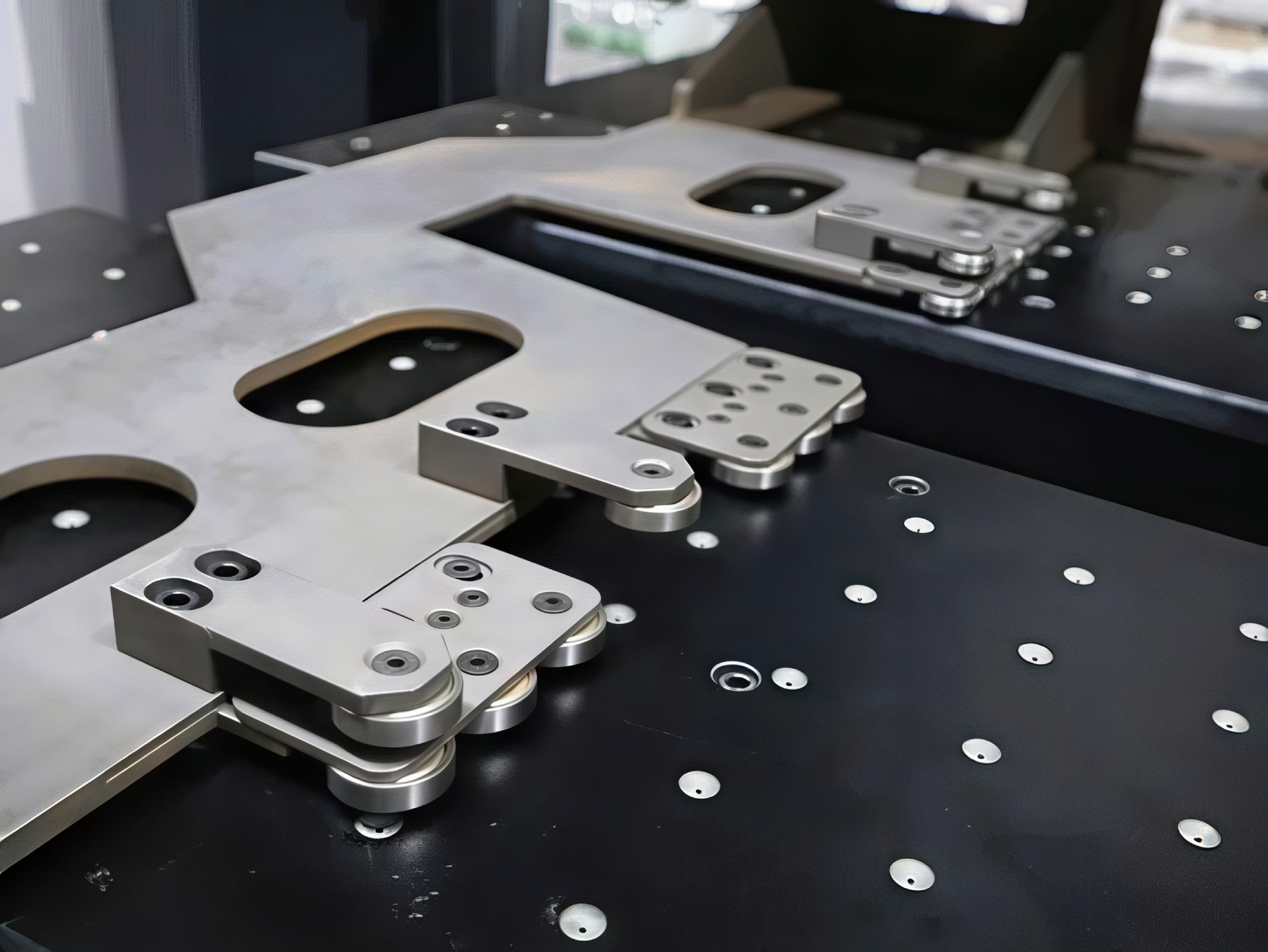

Захваты с обдувом

Захваты с обдувом управляются сервоприводами для точного позиционирования заготовок.

• Двойные захваты с центральным отверстием опускают нижнюю пластину при быстром перемещении, предотвращая контакт с панелью и защищая ее от повреждений.
• Функция обдува удаляет пыль и стружку, исключая защемление и сохраняя качество поверхности заготовки.
• Поддерживают обработку малогабаритных заготовок (от 70×30 мм), включая центральное сверление, повышая универсальность станка.

Интеллектуальный боковой упор

Интеллектуальный боковой упор автоматически подстраивается под ширину панели, обеспечивая надежную поддержку при сверлении и фрезеровании. Это исключает смещение заготовки, что особенно важно для узких или длинных панелей длиной до 3 300 мм. Упор минимизирует риск отклонений, гарантируя высокое качество готовых изделий и повышая гибкость станка для обработки различных конфигураций.

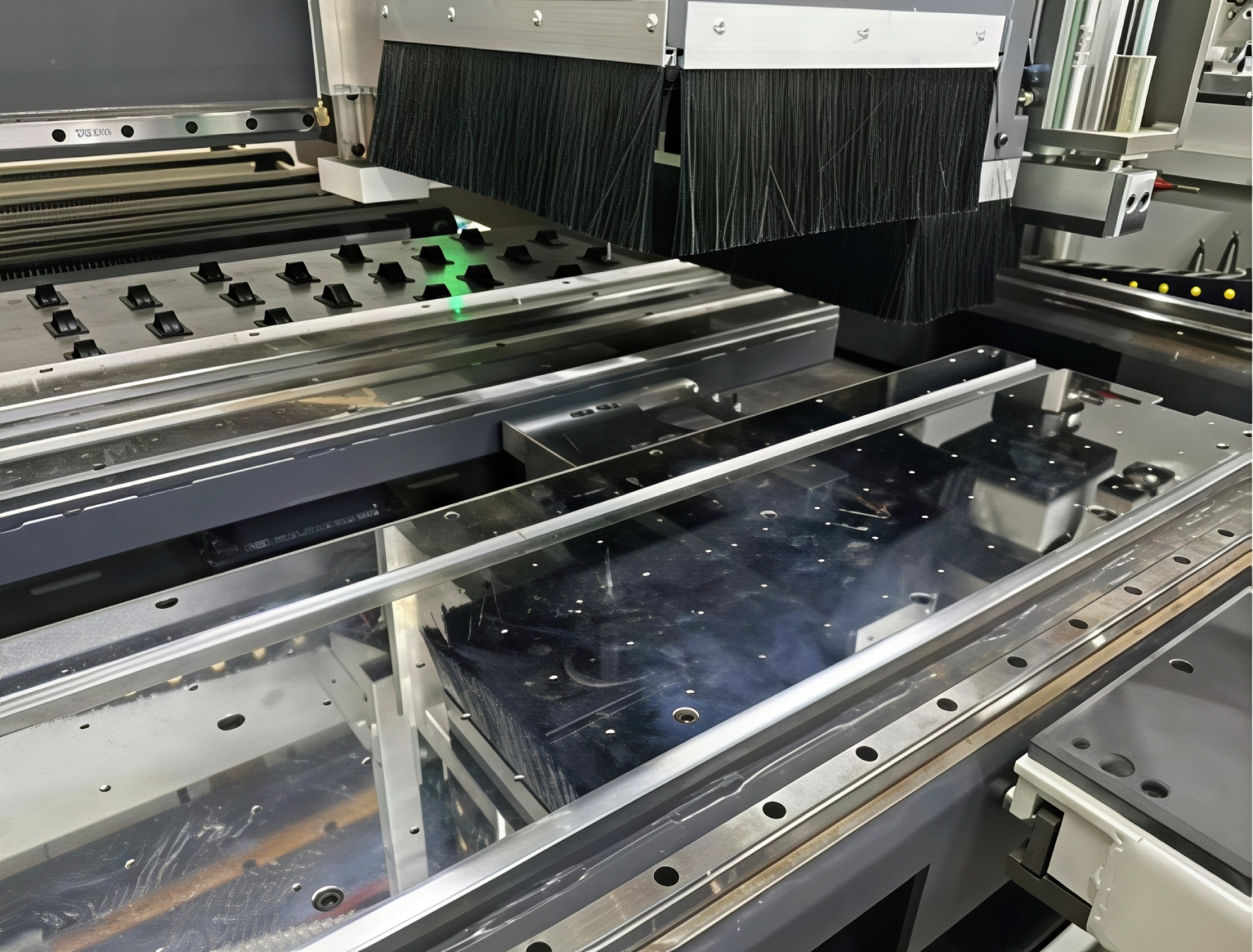

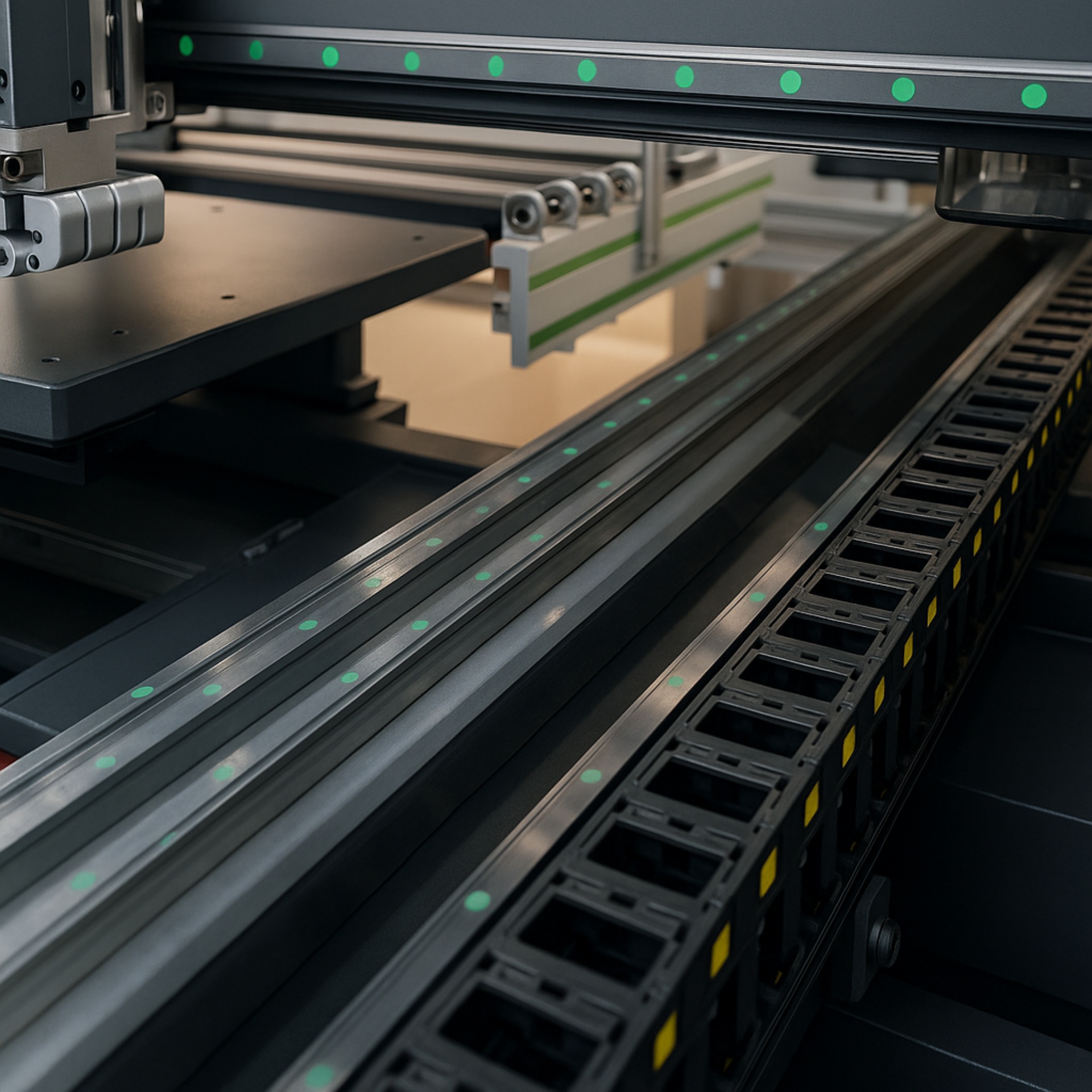

Прецизионный направляющий рельс

Прецизионный направляющий рельс обрабатывается на крупногабаритном портальном центре с ЧПУ, что обеспечивает высокую точность и долговечность. Он гарантирует плавное движение рабочих узлов на скоростях до 130 м/мин по оси X, минимизируя вибрации даже при интенсивной нагрузке. Это обеспечивает стабильность и качество обработки, что критично для серийного производства.

Ресивер для сжатого воздуха

Ресивер для сжатого воздуха с большим объемом поддерживает стабильное давление в пневматической системе. Это обеспечивает бесперебойную работу узлов, таких как захваты и фрезерные шпиндели, что особенно важно при интенсивной эксплуатации. Надежная подача воздуха повышает качество обработки и минимизирует сбои, поддерживая высокую производительность.

Высокоточная рейка и шестерня

Высокоточная рейка и шестерня (стойка 2M) обладает большой контактной поверхностью, обеспечивая высокую несущую способность и стабильность передачи. Конструкция минимизирует отклонения при позиционировании на высоких скоростях и под нагрузкой. Отсутствие необходимости в частом обслуживании делает этот узел надежным и экономичным для длительной эксплуатации.

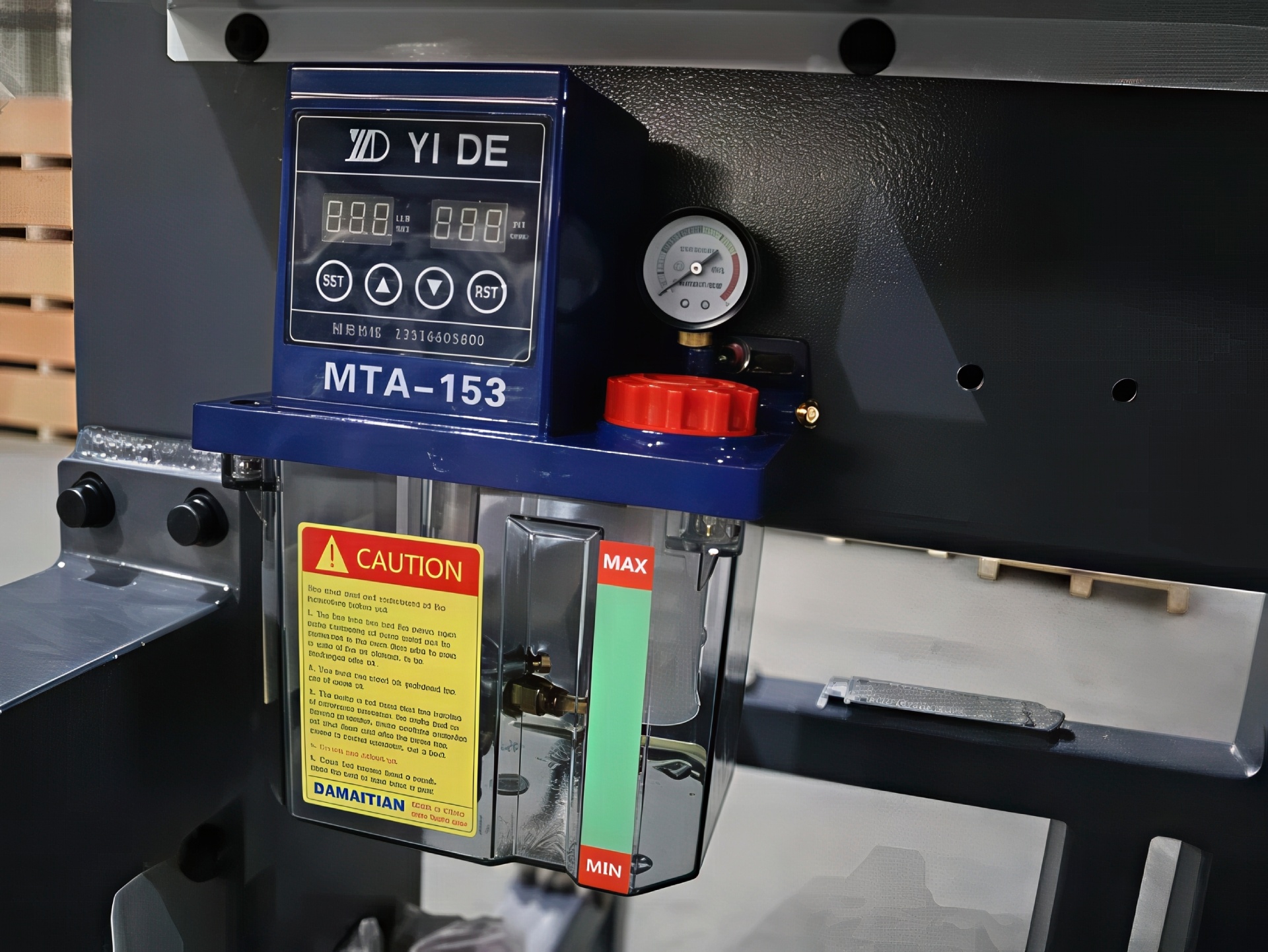

Автоматическая система смазки

Автоматическая система смазки адаптируется к режиму работы станка, обеспечивая оптимальную подачу смазочных материалов. Это снижает трение и износ ключевых компонентов, таких as рельсы и шестерни, продлевая срок службы оборудования. Автоматизация исключает ручное вмешательство, сокращая время простоя и эксплуатационные затраты.

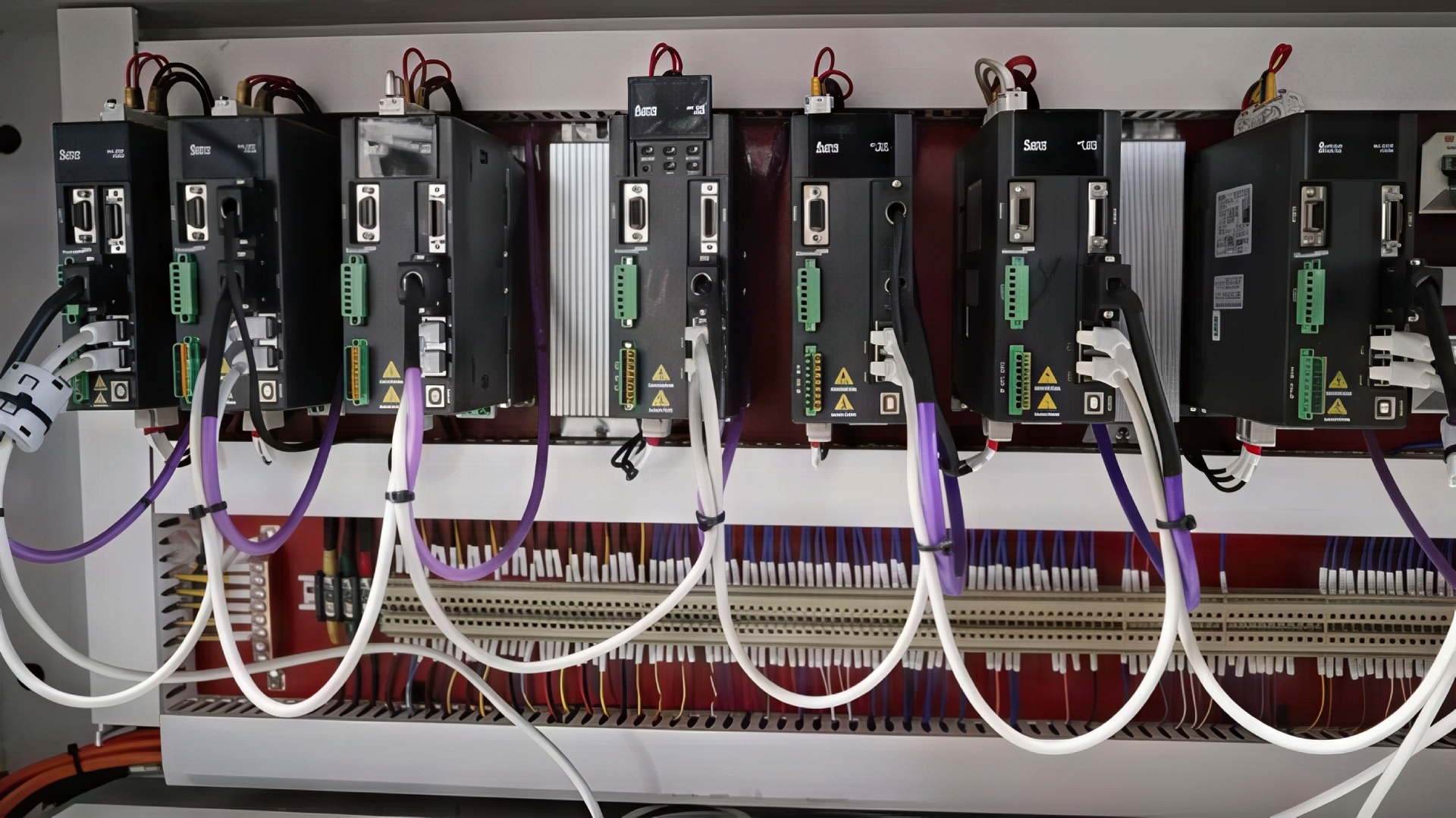

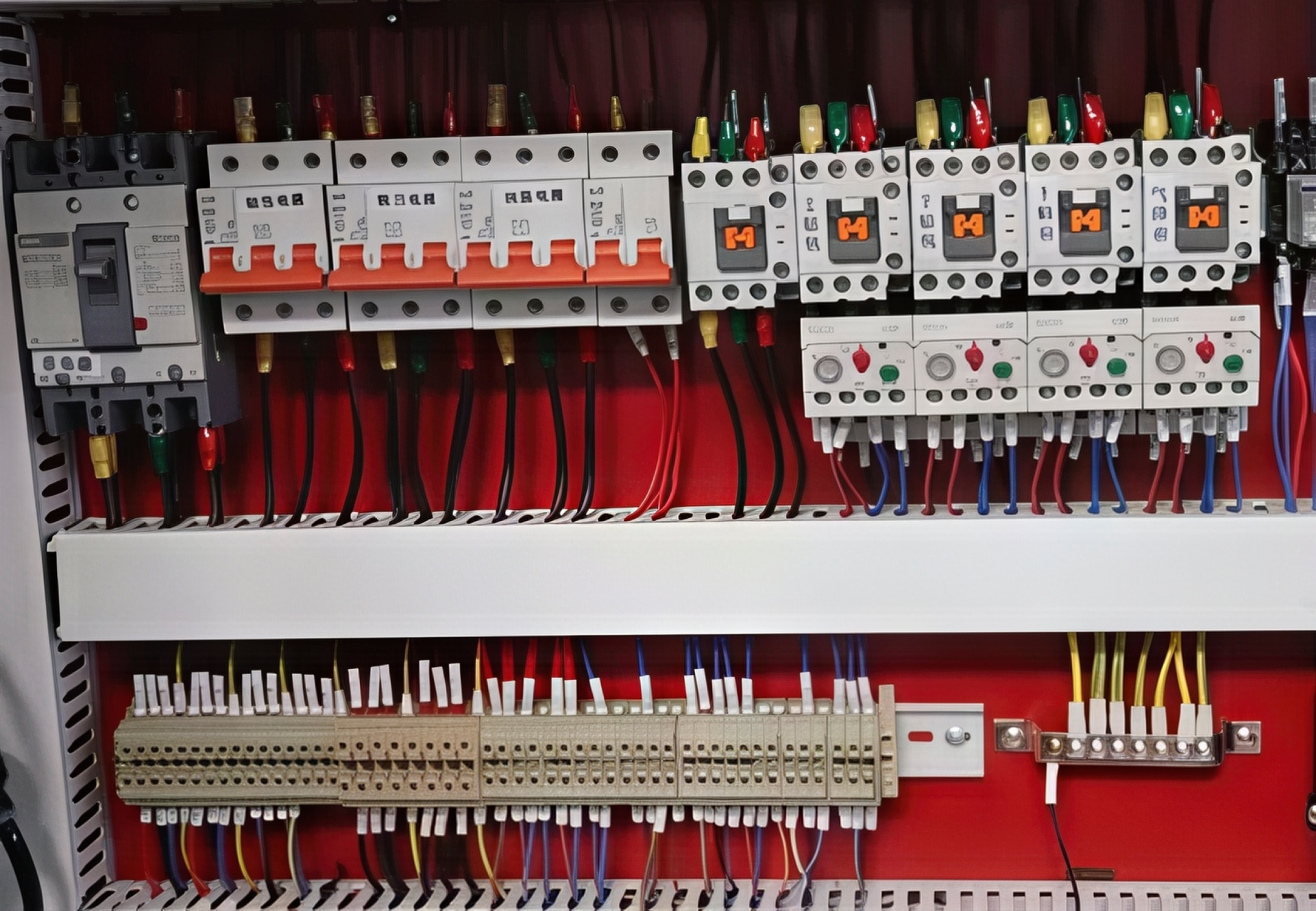

Электрокомпоненты системы управления

Электрокомпоненты системы управления используют низковольтные элементы от ведущих мировых брендов, обеспечивая высокую помехозащищенность. Это минимизирует сбои и гарантирует стабильную работу сервоприводов и других систем. Качественные компоненты снижают вероятность поломок, что критично для серийного производства, поддерживая бесперебойную работу.

Система управления сервоприводом

Система управления сервоприводом обеспечивает высокую точность и стабильность позиционирования заготовок.

• Использует высокопроизводительные двигатели с абсолютным значением, исключающие необходимость возврата к базовой точке.
• Минимизирует погрешности при работе на высоких скоростях (до 130 м/мин по оси X), обеспечивая повторяемость операций.
• Высокая помехозащищенность гарантирует надежную работу в условиях интенсивной эксплуатации.

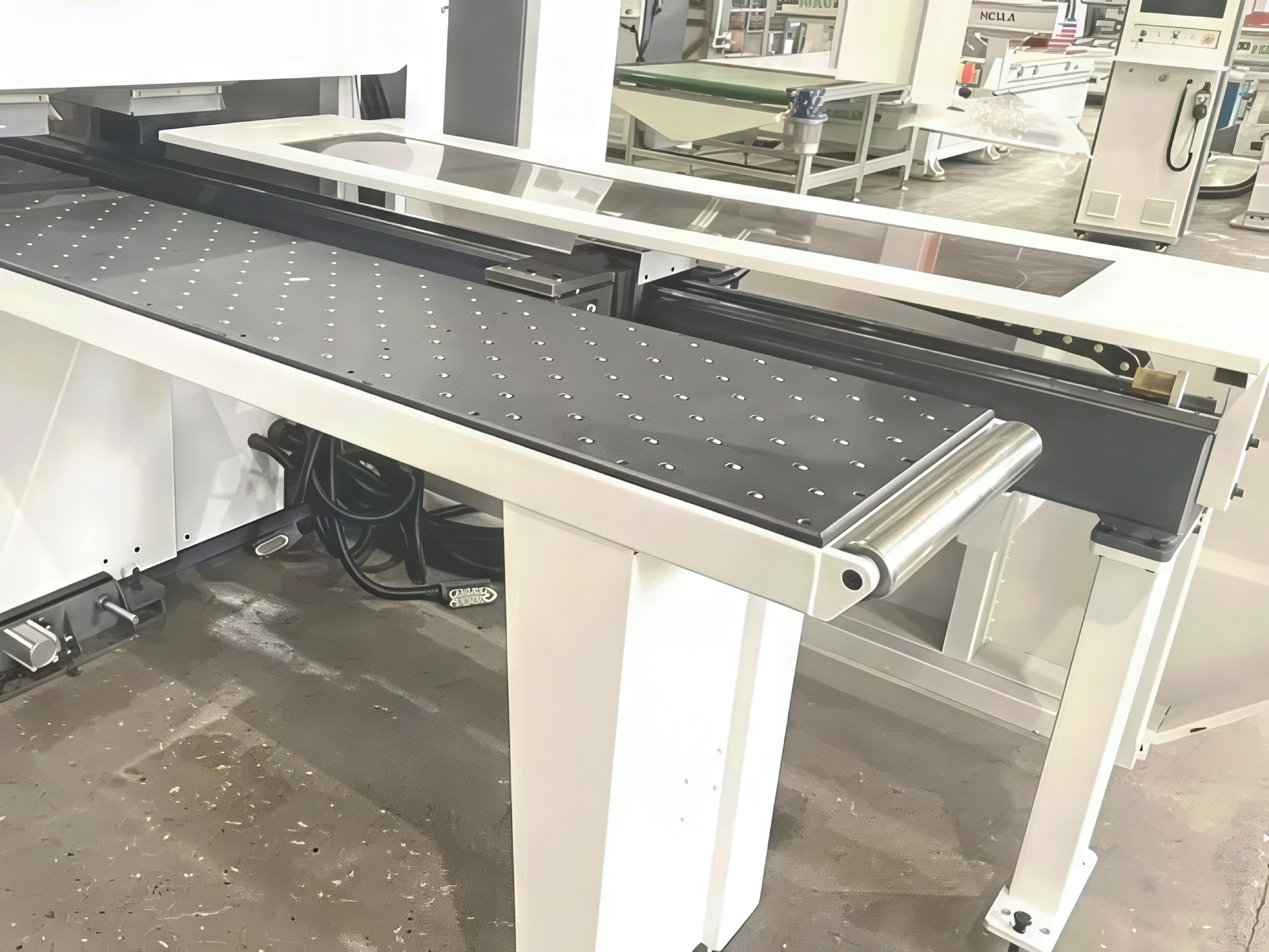

Воздушный рабочий стол

Воздушный рабочий стол предотвращает повреждения поверхности панелей при перемещении, что важно для заготовок толщиной от 9 до 55 мм и длиной до 3 300 мм. Он облегчает работу с тяжелыми панелями, снижая физическую нагрузку на оператора и ускоряя процессы загрузки. Конструкция стола минимизирует трение, обеспечивая высокое качество поверхности.

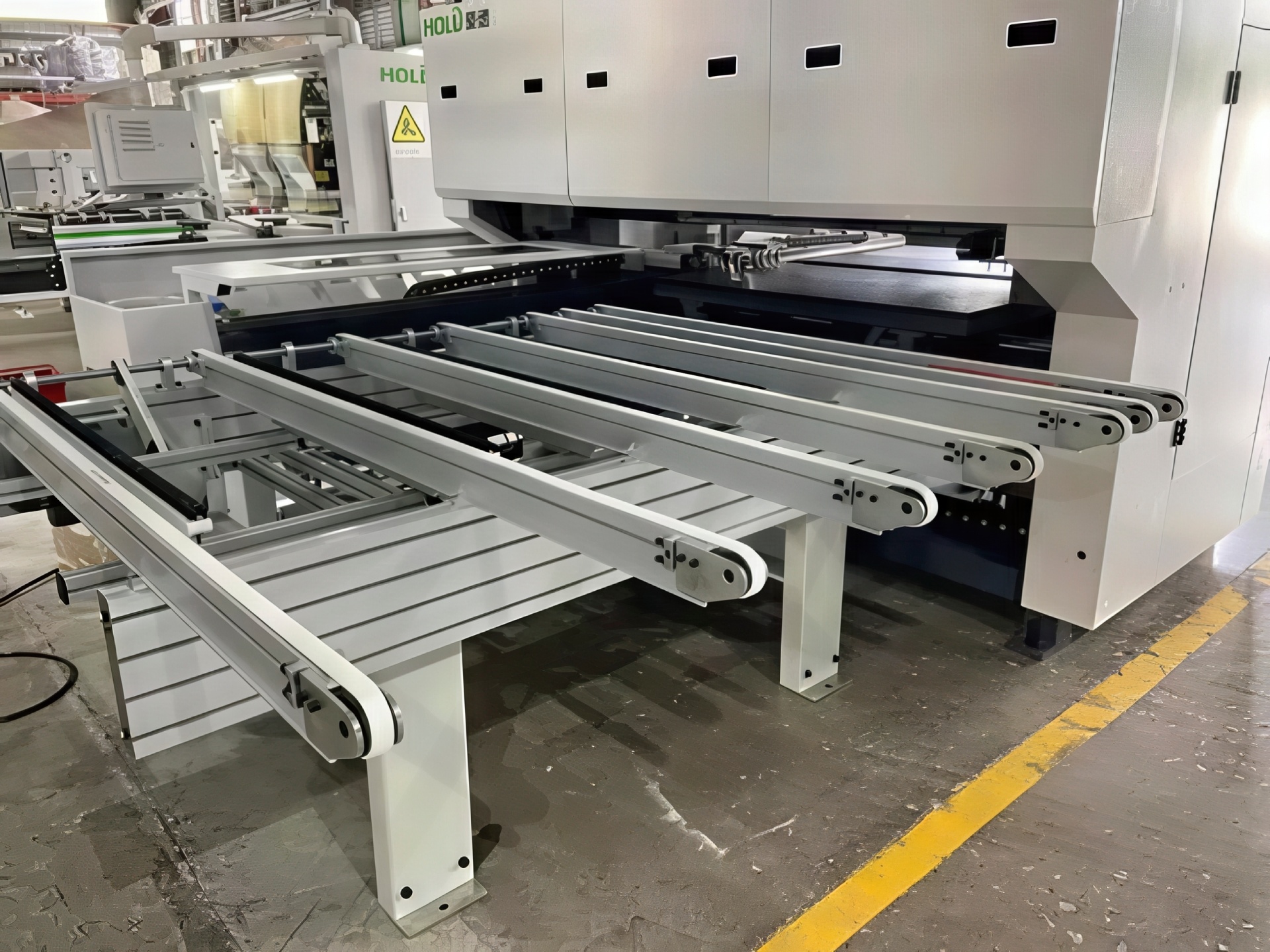

Разгрузочный стол

Разгрузочный стол с приводным конвейером упрощает выгрузку готовых деталей, повышая эффективность производства.

• Оснащен автоматическим приводным механизмом, обеспечивающим бесперебойное перемещение обработанных заготовок.
• Снижает время на обработку крупных партий, минимизируя ручной труд оператора и ускоряя производственный цикл.
• Поддерживает стабильную работу с панелями различных размеров, включая длину до 3 300 мм, повышая производительность.

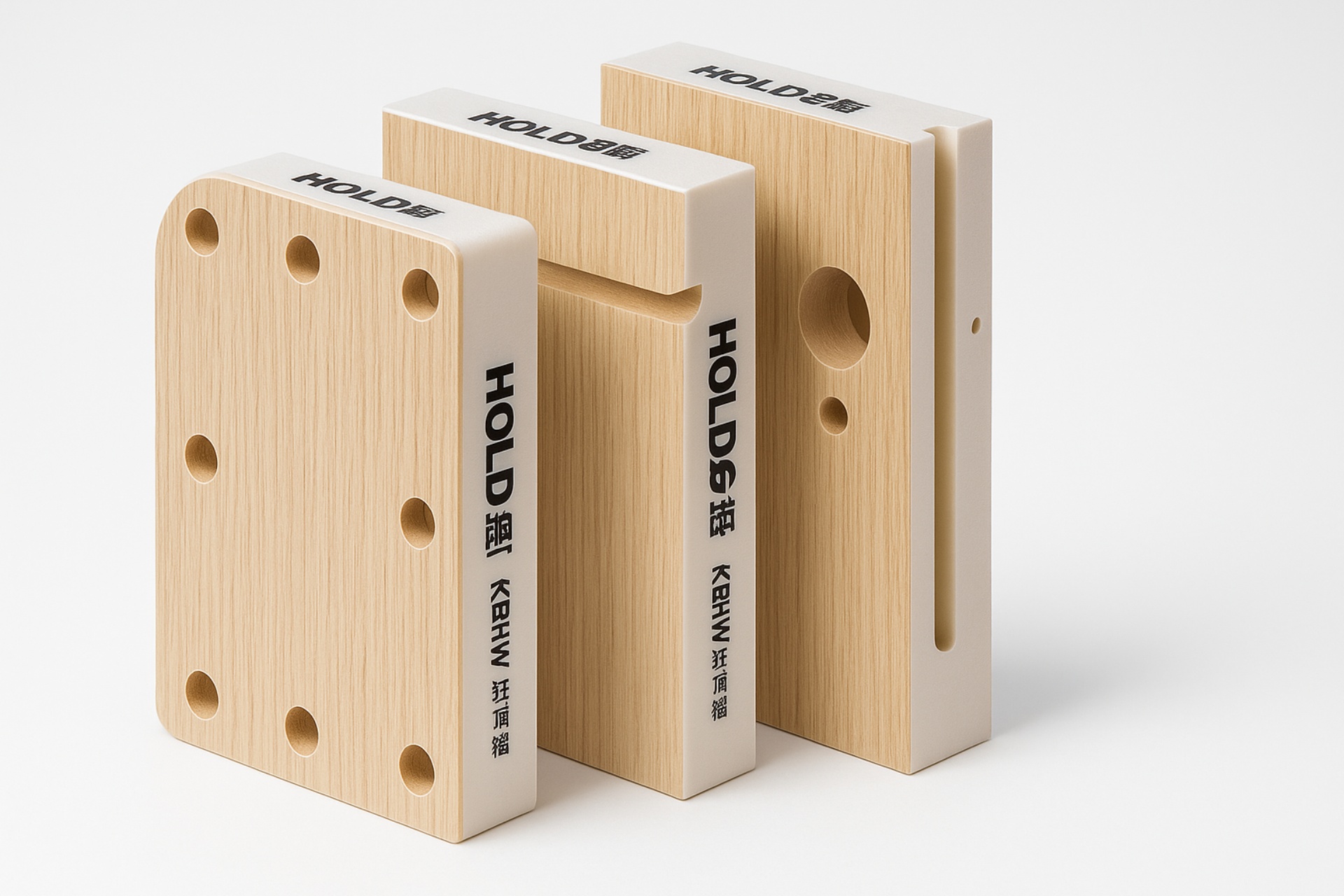

Главные преимущества станка HOLD HB 621 JXF

• Высокая точность обработки: Система ЧПУ и зубчатая рейка DIN6 обеспечивают прецизионное сверление и фрезерование, минимизируя отклонения и гарантируя идеальное качество мебельных деталей. Верхняя сверлильная группа с 18 вертикальными и 8 горизонтальными шпинделями, дополненная пазовой пилой, и нижняя группа с 9 вертикальными шпинделями повышают точность сложных карт присадки.
• Универсальность: Станок обрабатывает панели толщиной от 9 до 55 мм и длиной до 3 300 мм, включая минимальные заготовки 70×30 мм, что делает его подходящим для широкого спектра мебельных заготовок. Комбинированный верхний шпиндель с пильным диском позволяет выполнять сложные операции, такие как пазы под светодиодные ленты.
• Эффективность: Двухканальная обработка и автоматическая подача сокращают время цикла, позволяя одновременно обрабатывать две панели. Воздушный рабочий стол и приводной разгрузочный стол минимизируют простои, повышая производительность.
• Автоматизация: Сканирование штрих-кодов и QR-кодов, функция моделирования и интерфейс на базе Windows с функцией статистики обеспечивают интуитивное управление и контроль процессов. Многоканальная технология минимизирует вмешательство оператора.
• Надежность: Качественные компоненты, включая сервоприводы и электрокомпоненты от ведущих брендов, обеспечивают стабильную работу и долговечность станка даже при интенсивной эксплуатации. Автоматическая смазка и аспирационное отверстие в сверлильной голове минимизируют износ и поддерживают чистоту рабочей зоны.

Обслуживание и сервисная поддержка

Сверлильно-присадочный станок с ЧПУ HOLD HB 621 JXF создан для интенсивной эксплуатации в мебельном производстве, обеспечивая надежность и долговечность. Все ключевые узлы, включая зубчатую рейку DIN6 и сервоприводы, защищены от пыли и стружки, гарантируя стабильную работу при высоких нагрузках. Регулярное обслуживание сводится к смазке направляющих, проверке сверлильных и фрезерных шпинделей и чистке аспирационной системы. Компания «Интервесп» предлагает полный комплекс услуг: монтаж, пуско-наладку, обучение персонала и техническую поддержку. Решение купить Сверлильно-присадочный станок с ЧПУ HOLD HB 621 JXF в Интервесп обеспечивает доступ к оперативному сервису, включая поставку запасных частей и обновление программного обеспечения, что минимизирует простои и поддерживает высокую производительность.

Экономическая эффективность и рентабельность

Покупка Сверлильно-присадочного станка с ЧПУ HOLD HB 621 JXF — это долгосрочная инвестиция в повышение эффективности производства. Высокая точность сверления и фрезерования, обеспечиваемая системой ЧПУ, сокращает время обработки панелей (толщиной 9–55 мм, длиной до 3 300 мм) и снижает затраты на ручной труд. Автоматизация, включая сканирование штрих-кодов и одновременную обработку двух панелей, ускоряет производственный цикл. Станок легко адаптируется к серийным и индивидуальным заказам, что делает его выгодным для мебельных предприятий. Цена станка быстро окупается благодаря сокращению брака, минимизации времени настройки и высокой скорости (до 130 м/мин по оси X), что повышает конкурентоспособность и рентабельность.

Безопасность эксплуатации

Сверлильно-присадочный станок с ЧПУ HOLD HB 621 JXF оснащен современными системами безопасности для защиты оператора. Аварийные кнопки, защитные кожухи и системы контроля предотвращают риски во время работы. Система ЧПУ автоматически останавливает станок при обнаружении ошибок позиционирования или нештатных ситуаций. Дополнительное аспирационное отверстие в верхней сверлильной голове эффективно удаляет пыль, поддерживая чистоту рабочей зоны. Функция обдува двойного захвата исключает накопление стружки, снижая риск повреждения заготовок. Эти меры обеспечивают безопасные и комфортные условия труда, что особенно важно при интенсивной эксплуатации. Выбор в пользу покупки станка, обеспечивающего безопасность, делает Сверлильно-присадочный станок с ЧПУ HOLD HB 621 JXF оптимальным решением для мебельного бизнеса.
