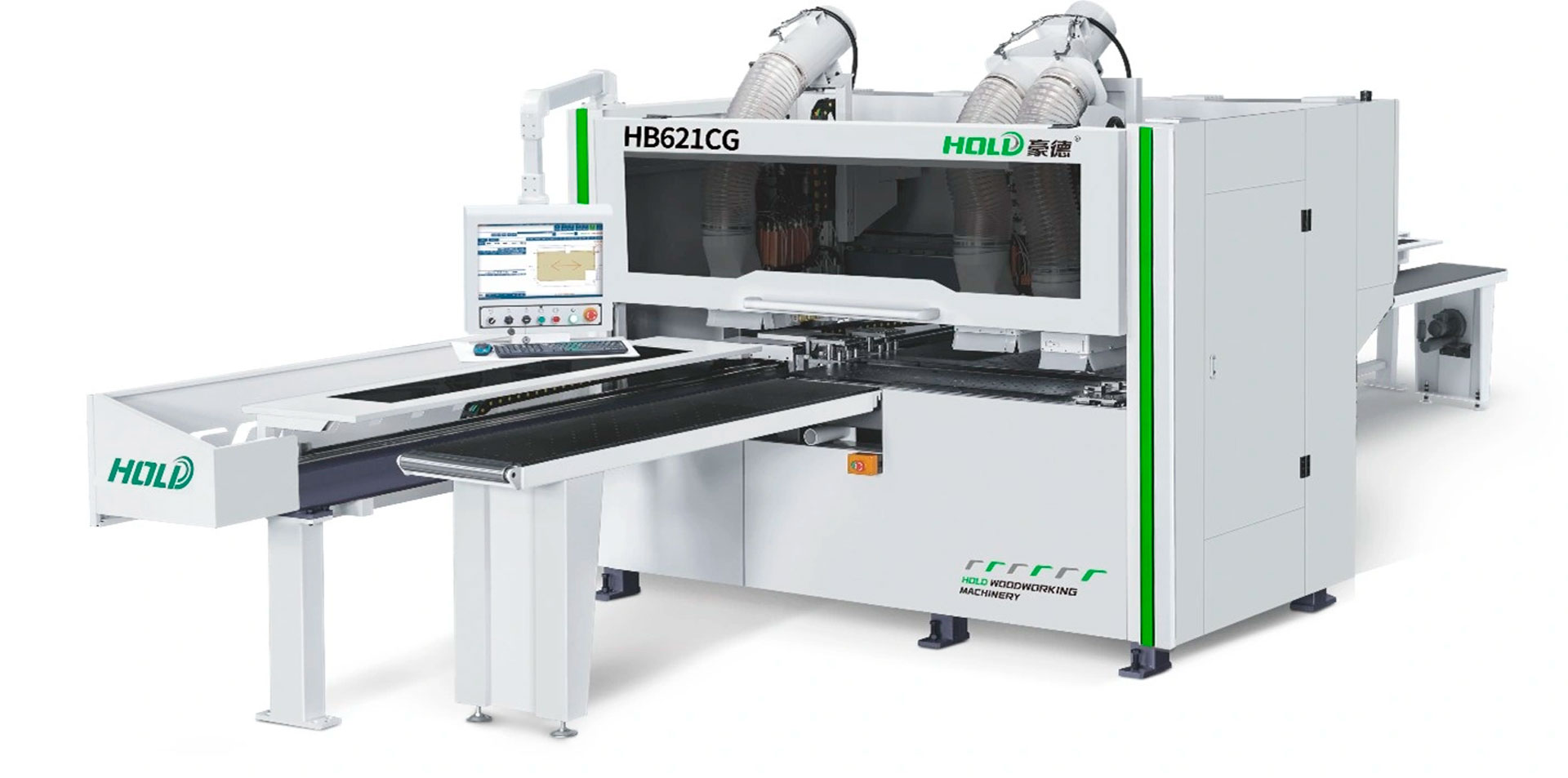

Сверлильно-присадочный станок с ЧПУ HOLD HB611GХKH6

Сверлильно-присадочный станок с ЧПУ HOLD HB611GХKH6 - высокотехнологичное оборудование для прецизионного сверления и фрезерования мебельных панелей со всех шести сторон за один проход.

Назначение и области применения

• Высокоточное создание сквозных и глухих отверстий в торцах и плоскостях мебельных заготовок без сколов.
• Фрезерование прямых и криволинейных пазов с использованием верхнего и нижнего агрегатов.
• Серийное производство корпусной мебели с интеграцией сканеров штрих-кодов для ускорения технологического процесса.
• Обработка панелей шириной от 30 до 1 200 мм и длиной от 70 до 3 300 мм.

Ключевые функциональные возможности

Преимущества использования

• Чистота обработки: Дополнительное аспирационное отверстие в верхней голове предотвращает попадание пыли на заготовку.
• Уникальный захват: Конструкция с центральным отверстием позволяет сверлить мелкие детали (от 70×30 мм) прямо в точке хвата.
• Прецизионная кинематика: Шлифованная зубчатая рейка класса DIN6 гарантирует стабильность хода без спецобслуживания.
• Безопасность детали: При быстром перемещении нижняя пластина захвата опускается, а функция обдува сдувает стружку, исключая защемление панели.
• Стабильная пневматика: Большой ресивер и усилитель давления обеспечивают ровную подачу воздуха без скачков.

Агрегат объединяет многоканальное ЧПУ, прецизионную механику и интеллектуальные системы контроля, становясь эталоном эффективности для мебельных производств.

Технические характеристики станка

Детальное описание узлов станка

Рабочие группы и шпиндели

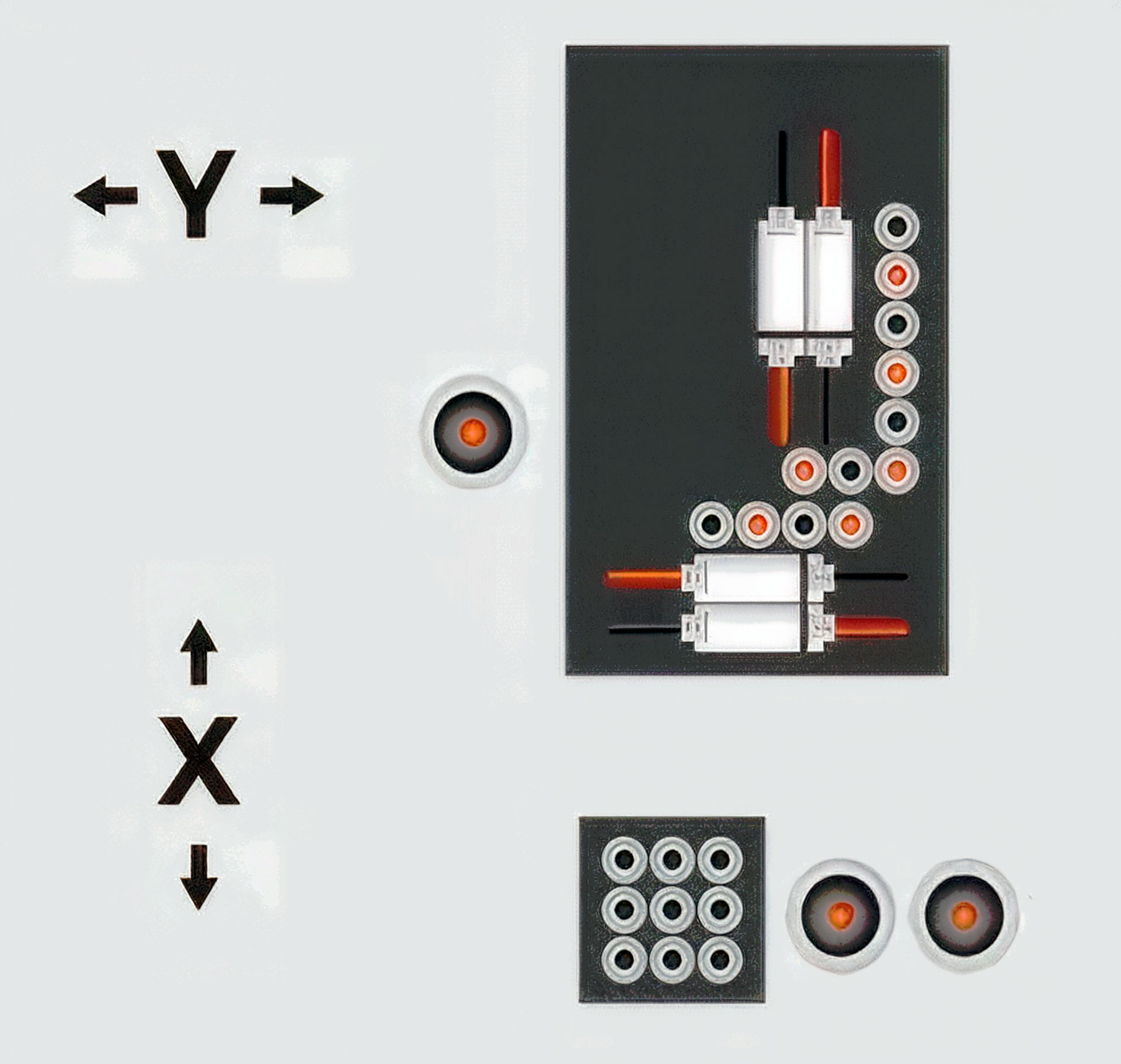

• Верхняя голова включает 12 вертикальных и 8 горизонтальных шпинделей (по 2+2 на оси X и Y), один фрезерный шпиндель с автосменой и торцевой фрезерный агрегат.
• Нижняя голова оснащена 9 вертикальными и 2 фрезерными шпинделями, что позволяет выполнять одновременную обработку верхнего и нижнего пазов.

Система захвата и позиционирования

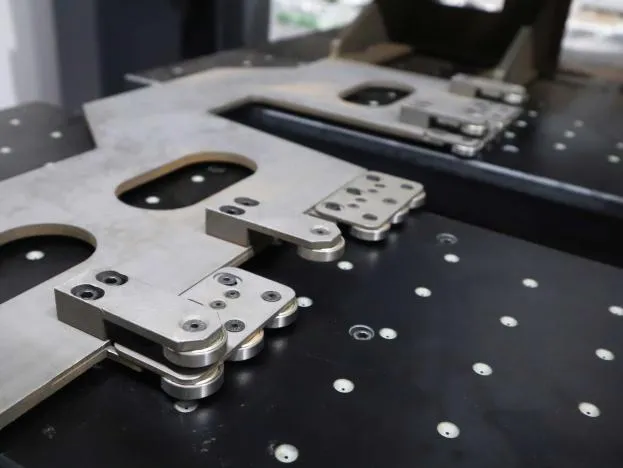

• Два сервоприводных захвата обеспечивают микрометрическую точность. При ускоренном перемещении нижняя пластина опускается, предотвращая касание панели.
• Интеллектуальный боковой упор автоматически позиционируется под ширину детали, обеспечивая дополнительную поддержку во время обработки.

Фрезерные агрегаты и автосмена

• Верхний шпиндель интегрирует горизонтальный пильный диск (для пазов под LED-ленты или ручки) и вертикальную фрезу.

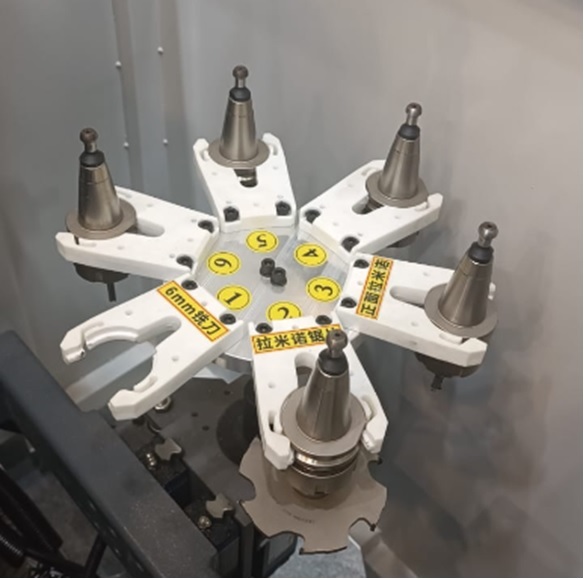

• Система автоматической смены инструмента позволяет заранее установить две разные фрезы, исключая ручные вмешательства и повышая непрерывность цикла.

Кинематика и система смазки

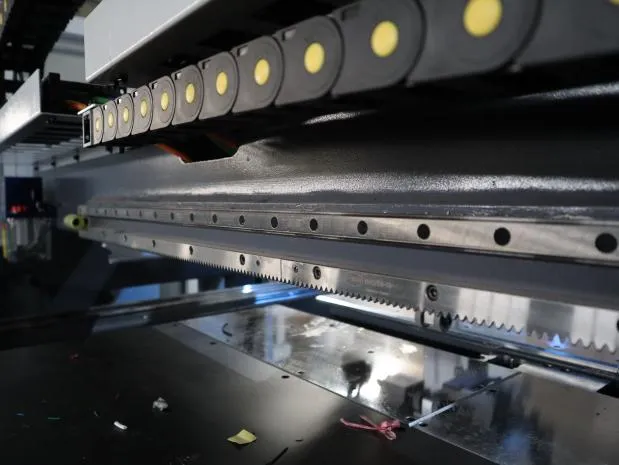

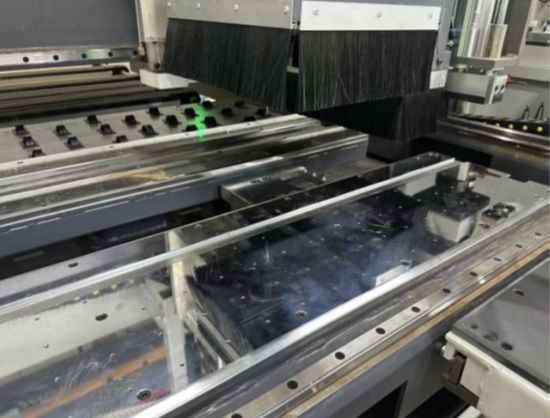

• Прецизионная зубчатая рейка класса DIN6, отшлифованная на портальном центре, обладает высокой несущей способностью и не требует специального обслуживания.

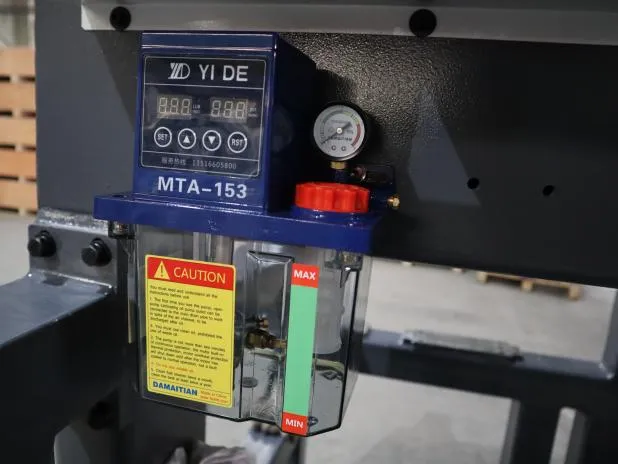

• Регулируемая автоматическая система смазки продлевает ресурс направляющих рельсов и механических узлов.

Управление, сканирование и аналитика

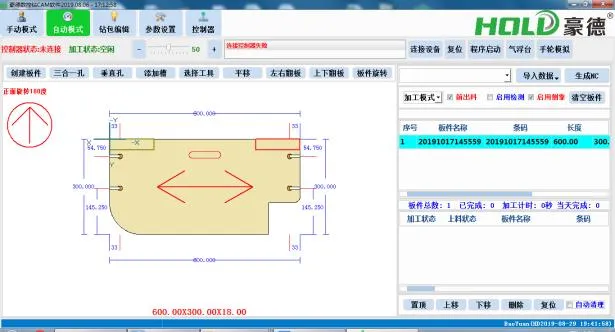

• Операционная среда на базе Windows поддерживает многоканальную технологию: обработанные и ожидающие файлы разделены, а захват возвращается в точку приема сразу после разгрузки.

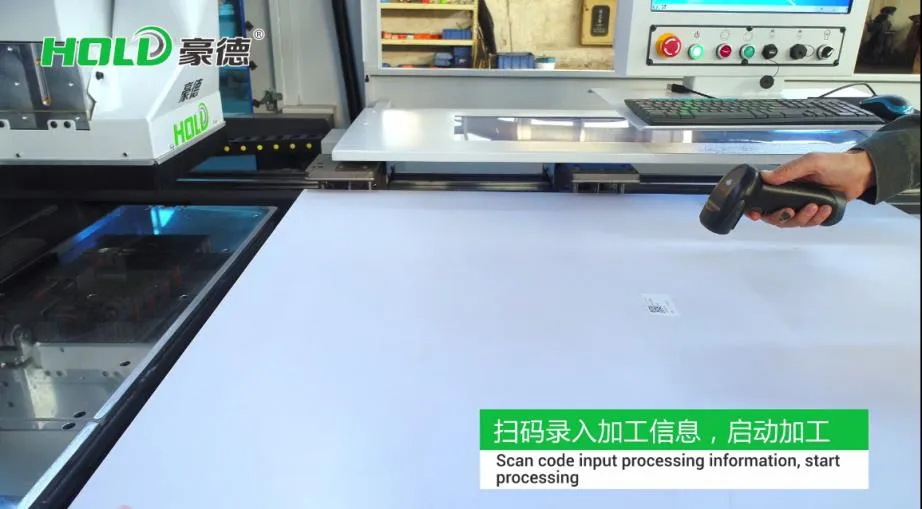

• Сканер штрих-кодов и QR-кодов мгновенно загружает карты присадки, а система статистики фиксирует время начала, окончания и интервалы размещения панелей для контроля эффективности персонала.

Пневматика и системы разгрузки

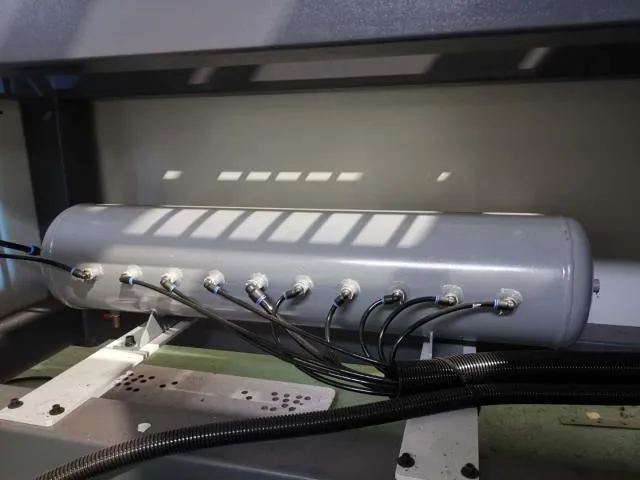

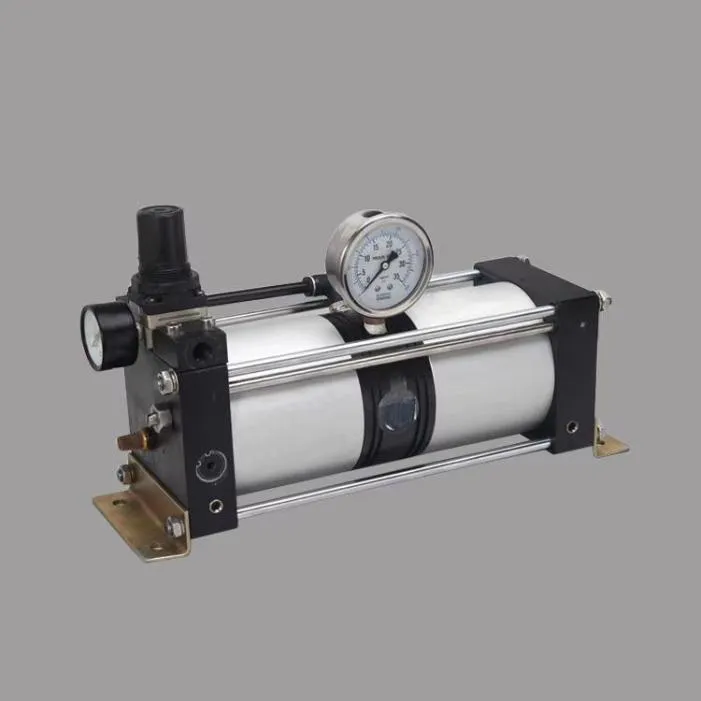

• Большой ресивер в паре с усилителем давления стабилизирует воздушный поток, повышая качество работы пневмоэлементов.

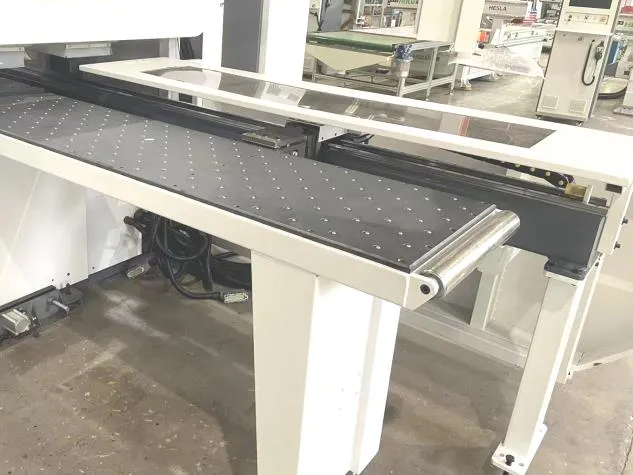

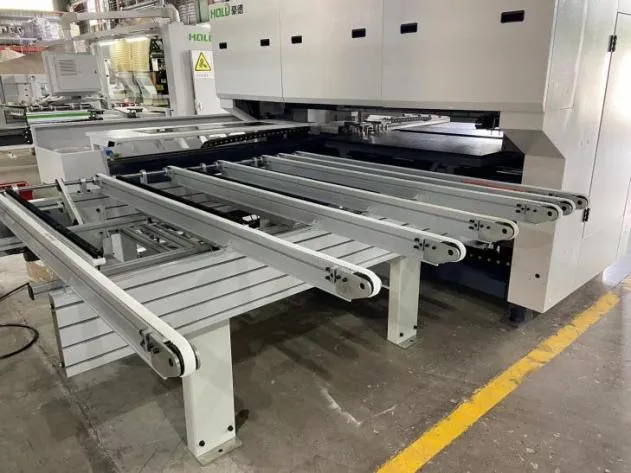

• Загрузочный стол с воздушной подушкой бережно перемещает тяжелые заготовки, а разгрузочный стол оснащен приводным конвейером для автоматического съема деталей.

Главные преимущества станка HB611GХKH6

1. Скорость: Позиционирование до 130 м/мин по оси X радикально сокращает цикл обработки.
2. Точность: Сервоприводы абсолютного значения исключают необходимость возврата в базовую точку, убирая погрешности концевиков.
3. Эргономика: Функция виртуального моделирования предотвращает ошибочные действия оператора до запуска программы.
4. Универсальность: Обработка деталей от 70×30 мм до крупногабаритных щитов толщиной до 55 мм.

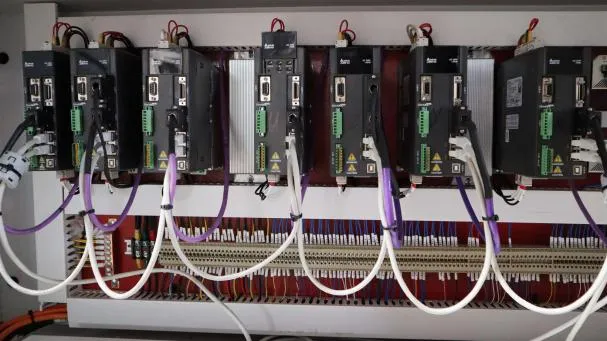

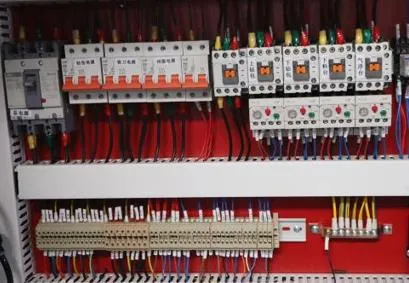

5. Надёжность: Низковольтные компоненты мировых брендов обеспечивают защиту от помех и плавную работу электроники.

Экономическая эффективность

Сверлильно-присадочный станок с ЧПУ HOLD HB611GХKH6, цена которого оптимизирована для предприятий, стремящихся к автоматизации, привлекает производителей возможностью радикального снижения ручного труда. Интеграция сканера QR-кодов и многоканального управления исключает простои на переналадку, а система анализа износа инструмента предотвращает выпуск бракованных деталей. Одновременная обработка двух плит и функция обдува захвата минимизируют потери материала, обеспечивая быструю окупаемость оборудования даже при высоких требованиях к качеству присадки.
