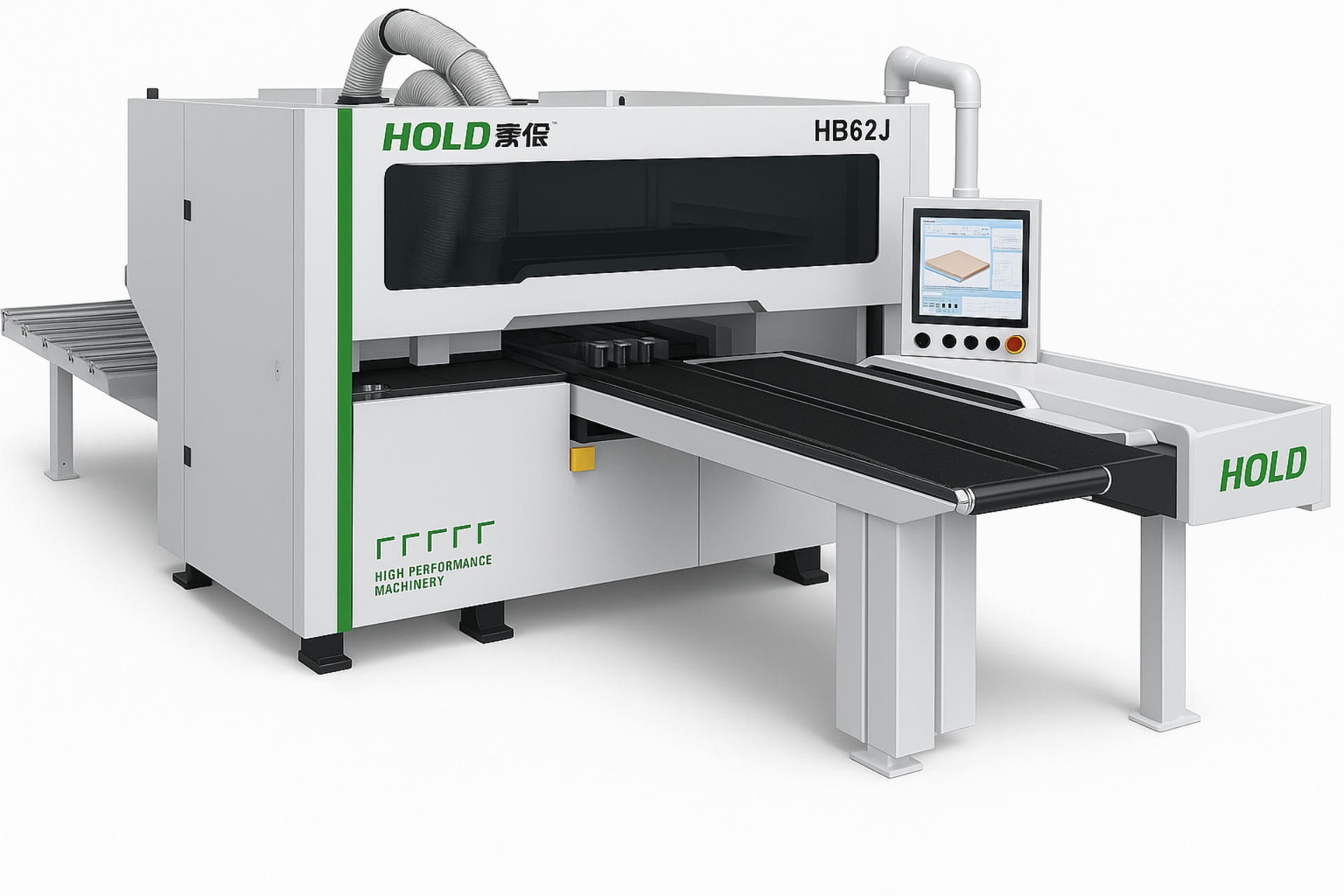

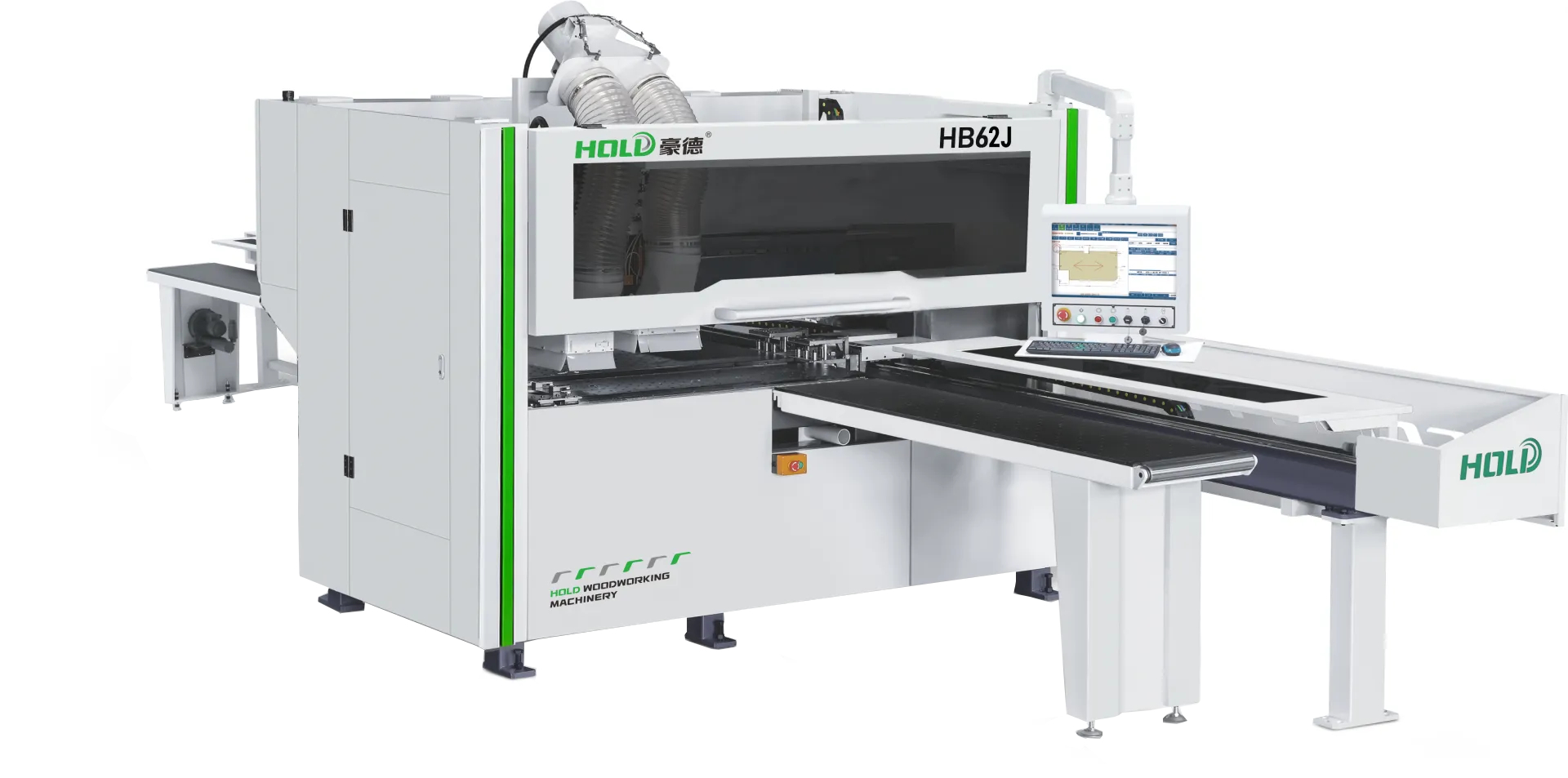

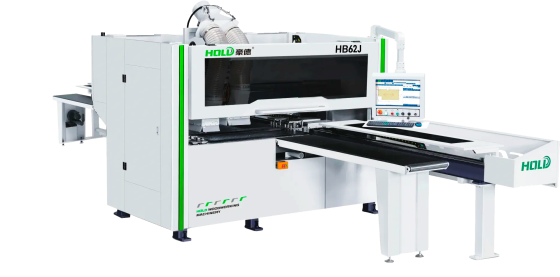

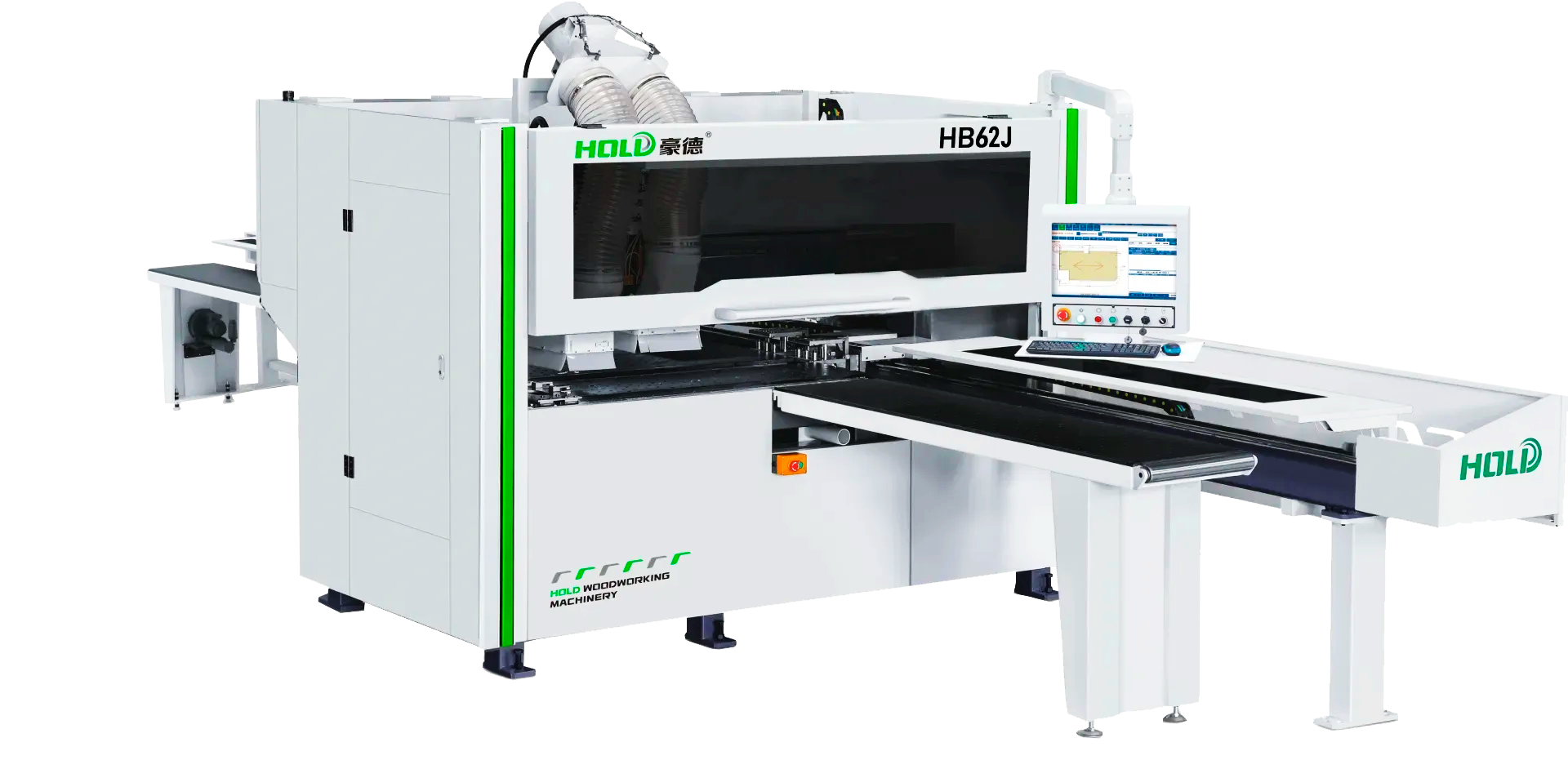

Сверлильно-присадочный станок с ЧПУ HOLD HB 62 J

Назначение и область применения

Сверлильно-присадочный станок с ЧПУ HOLD HB 62 J с одной верхней и с одной нижней сверлильной группой предназначен для высокоточной и многофункциональной обработки мебельных заготовок, включая сверление вертикальных и горизонтальных отверстий, а также фрезерование пазов. Благодаря своей конструкции и числовому программному управлению, станок способен выполнять операции с нескольких сторон заготовки без необходимости в ручной переустановке детали, что существенно сокращает время обработки и повышает точность.

Применяется преимущественно на мебельных производствах, особенно в сегменте корпусной мебели, гардеробных систем, кухонных модулей и шкафов-купе. Станок эффективно справляется с задачами присадки под соединения, направляющие, петли и другие фурнитурные элементы. Благодаря компактным габаритам, надежной конструкции и интуитивно понятному интерфейсу управления, оборудование подходит как для серийного, так и для мелкосерийного производства.

Технические характеристики станка

Детальное описание узлов станка

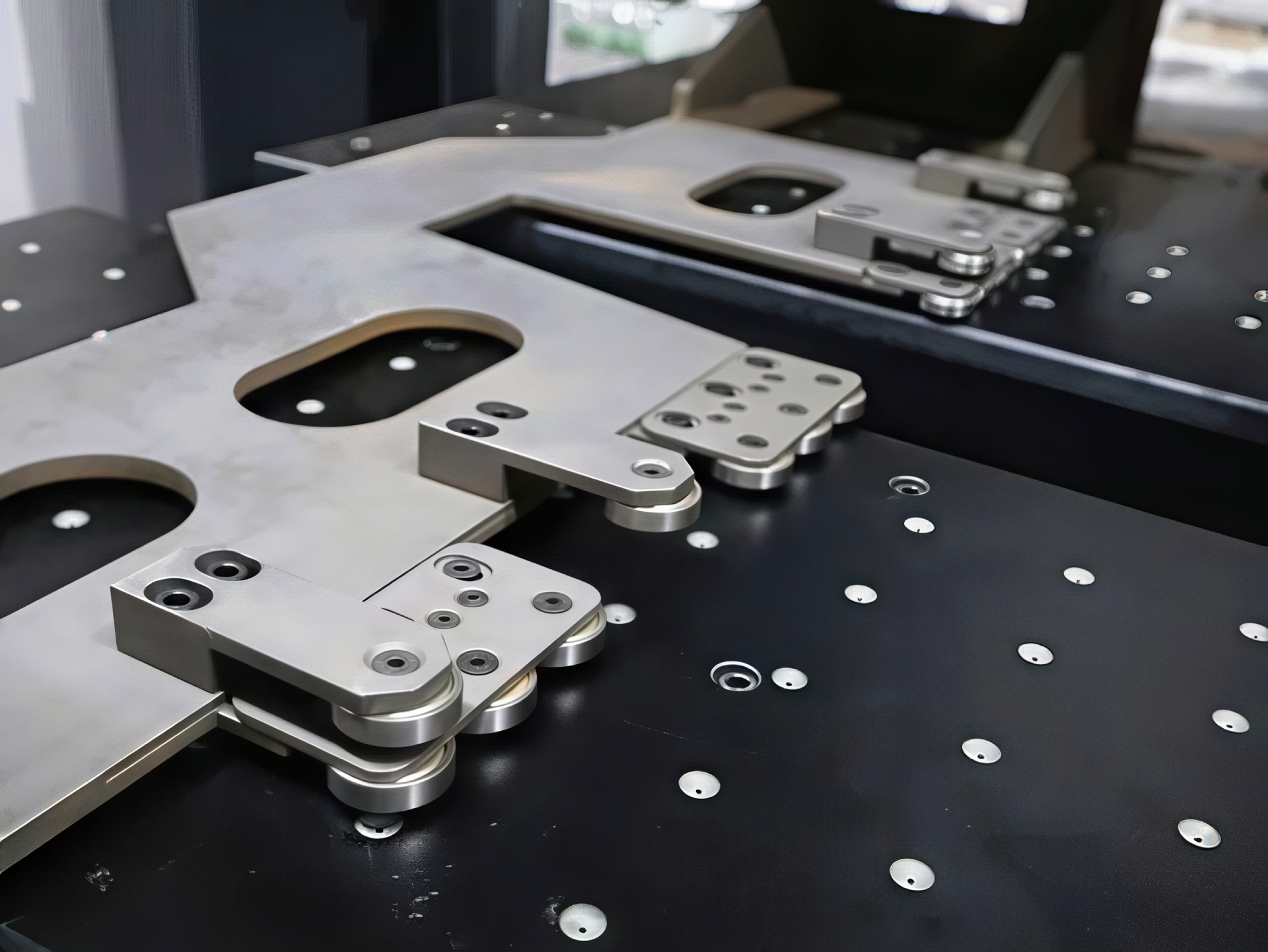

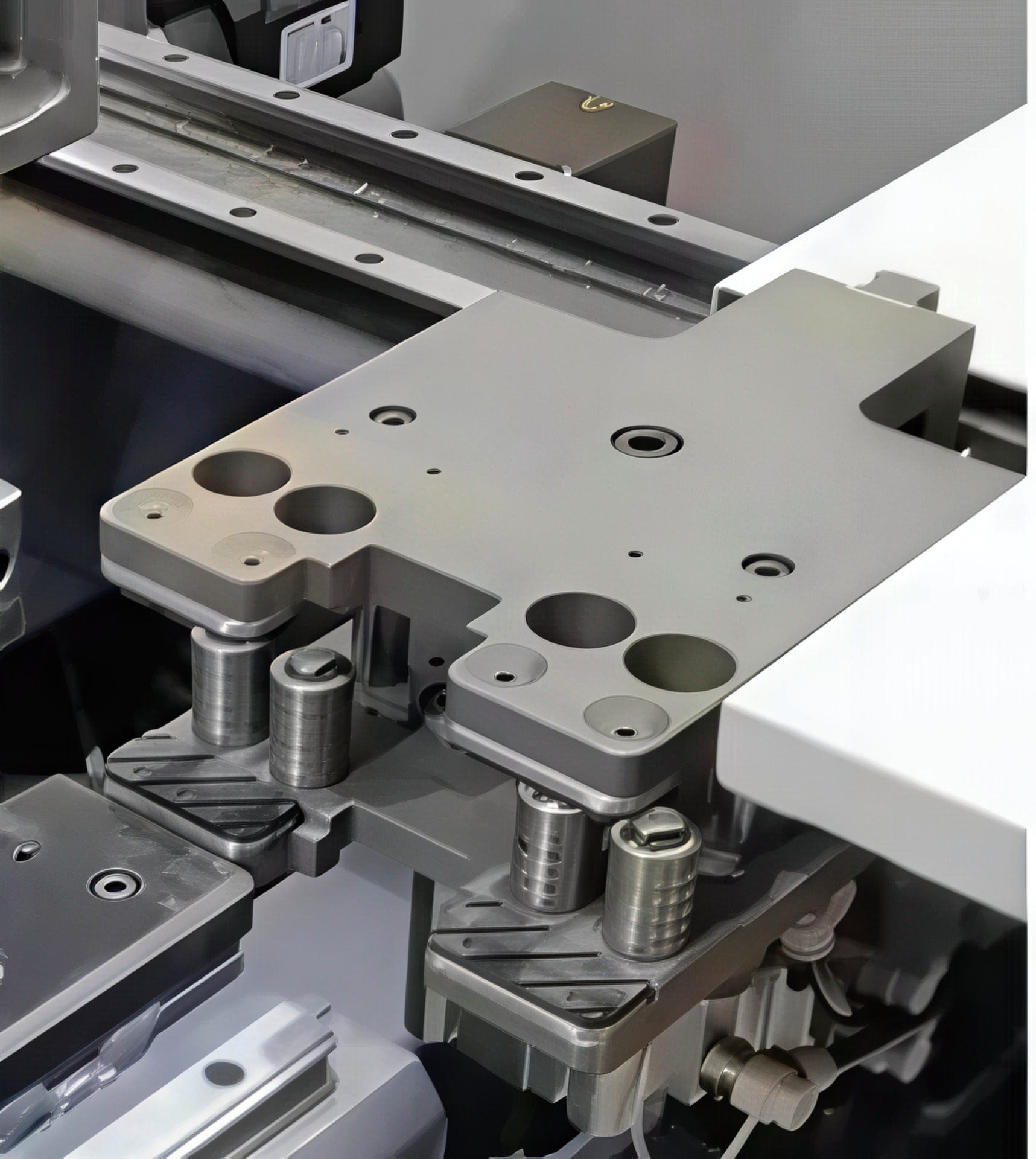

Двойной захват

Сверлильно-присадочный станок с ЧПУ HOLD HB 62 J оснащен системой двойного захвата, управляемой сервоприводами, что обеспечивает точное позиционирование. Эта система надежно фиксирует панель во время обработки, что особенно важно при высокоскоростных операциях сверления и фрезерования. Нижняя пластина захвата автоматически опускается при быстром перемещении заготовки, избегая контакта с панелью и защищая ее от повреждений. Встроенная система обдува эффективно удаляет пыль и стружку, предотвращая заклинивание механизма и сохраняя качество заготовки. Благодаря надежной фиксации панелей сокращается время на перенастройку, что повышает производительность, особенно при работе с панелями толщиной от 9 до 55 мм.

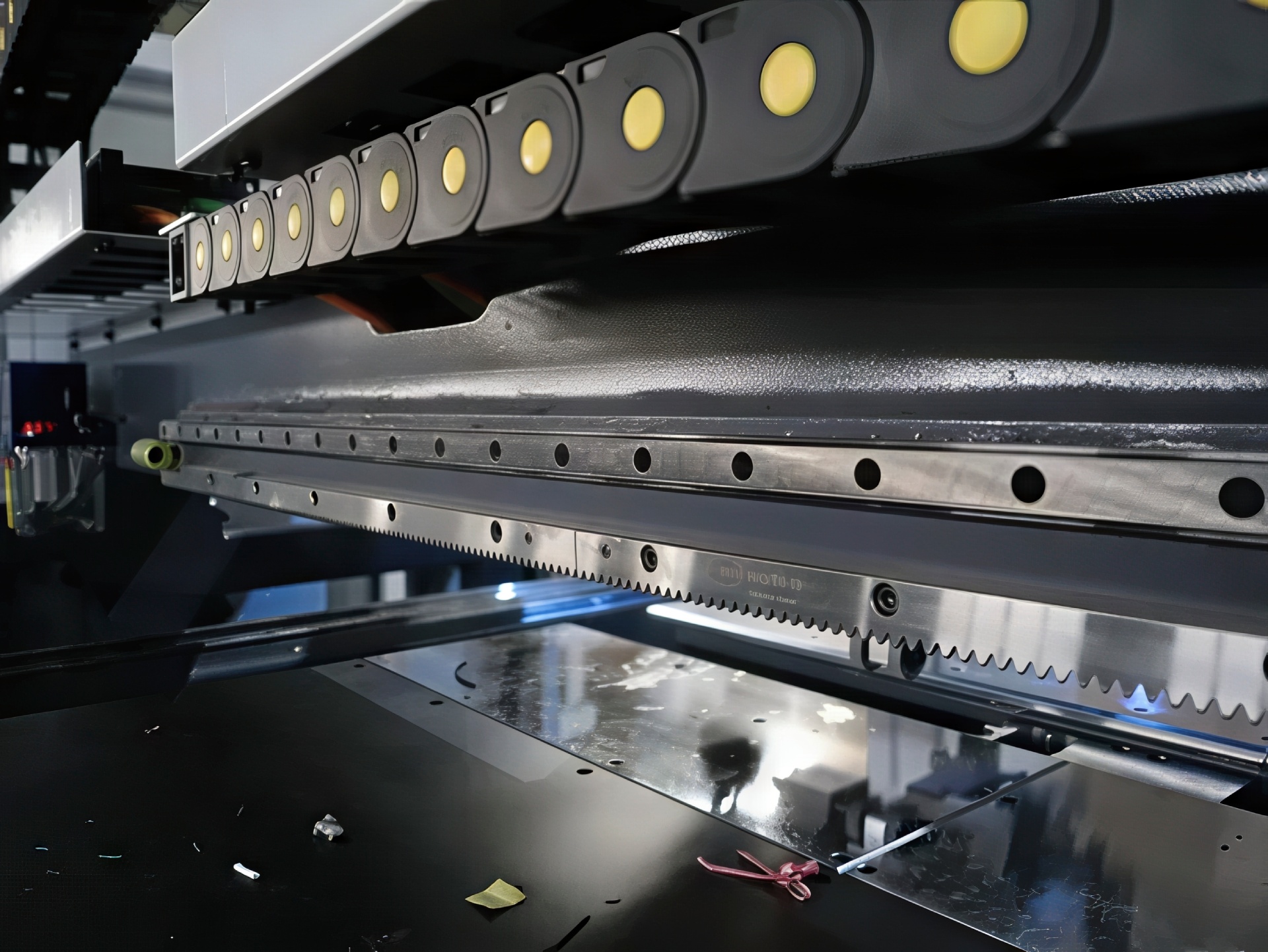

Прецизионная зубчатая рейка

Прецизионная зубчатая рейка станка гарантирует высокую точность перемещения рабочих узлов. Она соответствует стандарту DIN6, что минимизирует отклонения при позиционировании. Рейка обработана на прецизионном шлифовальном станке, что обеспечивает ее надежность и стабильность даже при длительной эксплуатации. Отсутствие необходимости в регулярном обслуживании снижает эксплуатационные затраты и время простоя. Эта конструкция поддерживает высокие скорости перемещения — до 130 м/мин по оси X и 100 м/мин по оси Y, что незаменимо для быстрой и точной обработки мебельных заготовок.

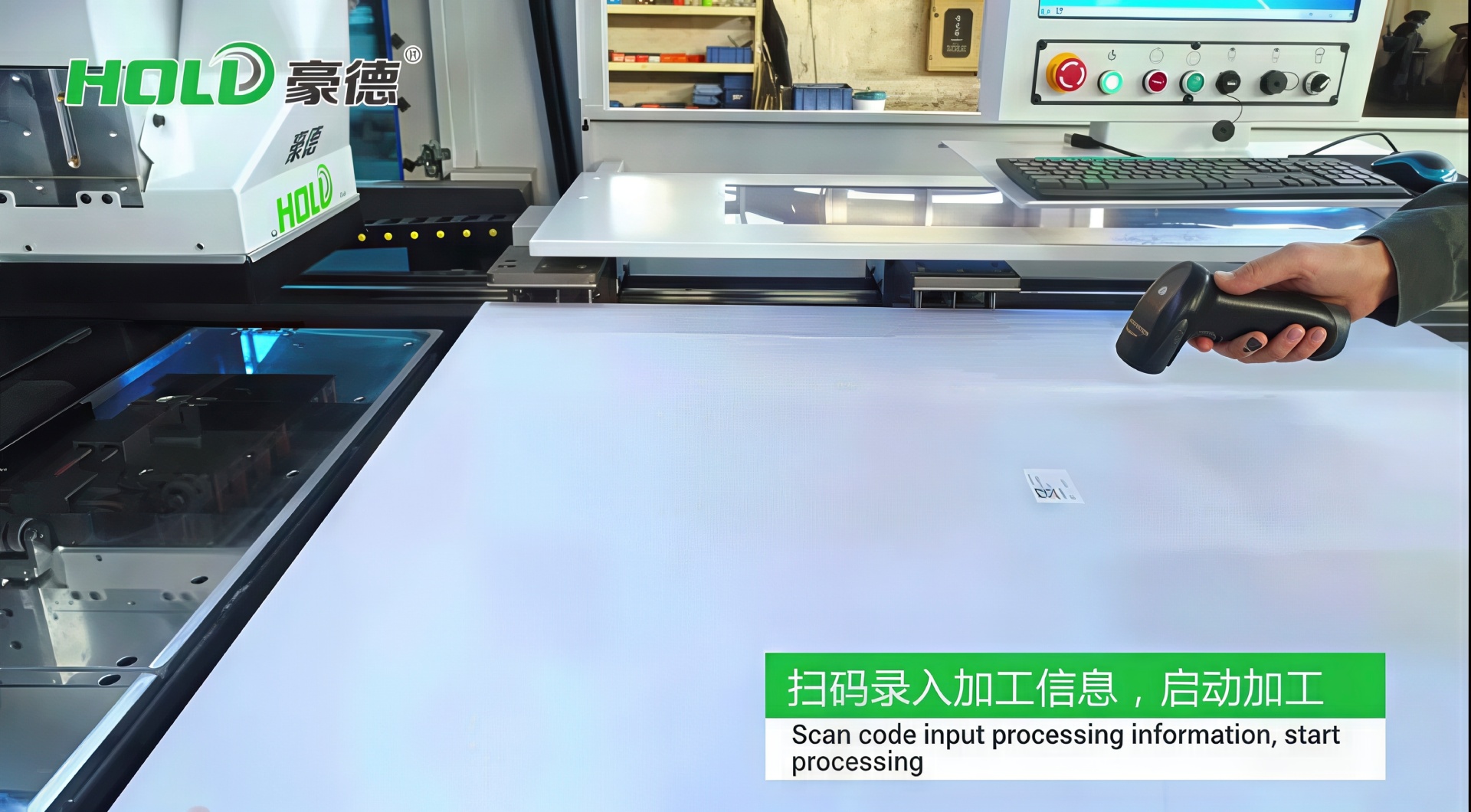

Система сканирования

• Оснащена сканером для чтения штрих-кодов и QR-кодов, что позволяет автоматически загружать графические файлы и схемы сверления.
• Быстрое переключение между программами обработки сокращает время подготовки станка к работе.
• Интеграция с системой ЧПУ улучшает контроль операций и прослеживаемость процессов, что важно для серийного производства.

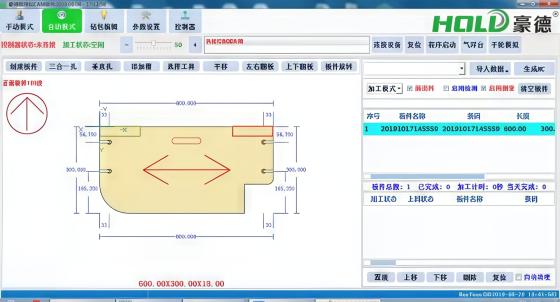

Интерфейс управления

Интерфейс управления станка базируется на платформе Windows, что делает его удобным и функциональным. Простота и интуитивность интерфейса позволяют операторам легко настраивать параметры обработки, загружать карты присадки и следить за состоянием станка. Программное обеспечение включает функцию симуляции обработки, которая помогает выявить возможные ошибки еще до старта работы. Также интерфейс предоставляет данные о времени обработки и использовании инструментов, упрощая планирование производства. Использование Windows обеспечивает совместимость с другими программами и высокую вычислительную мощность для выполнения сложных задач.

Интеллектуальный боковой упор

Боковой упор станка автоматически адаптируется к ширине панели, обеспечивая оптимальную поддержку при сверлении и фрезеровании. Это исключает смещение заготовки, что особенно важно при обработке узких или длинных панелей длиной до 3300 мм. Упор сводит к минимуму риск отклонений, гарантируя высокое качество готовых изделий. Его универсальность позволяет обрабатывать панели различной конфигурации, что повышает гибкость станка в использовании.

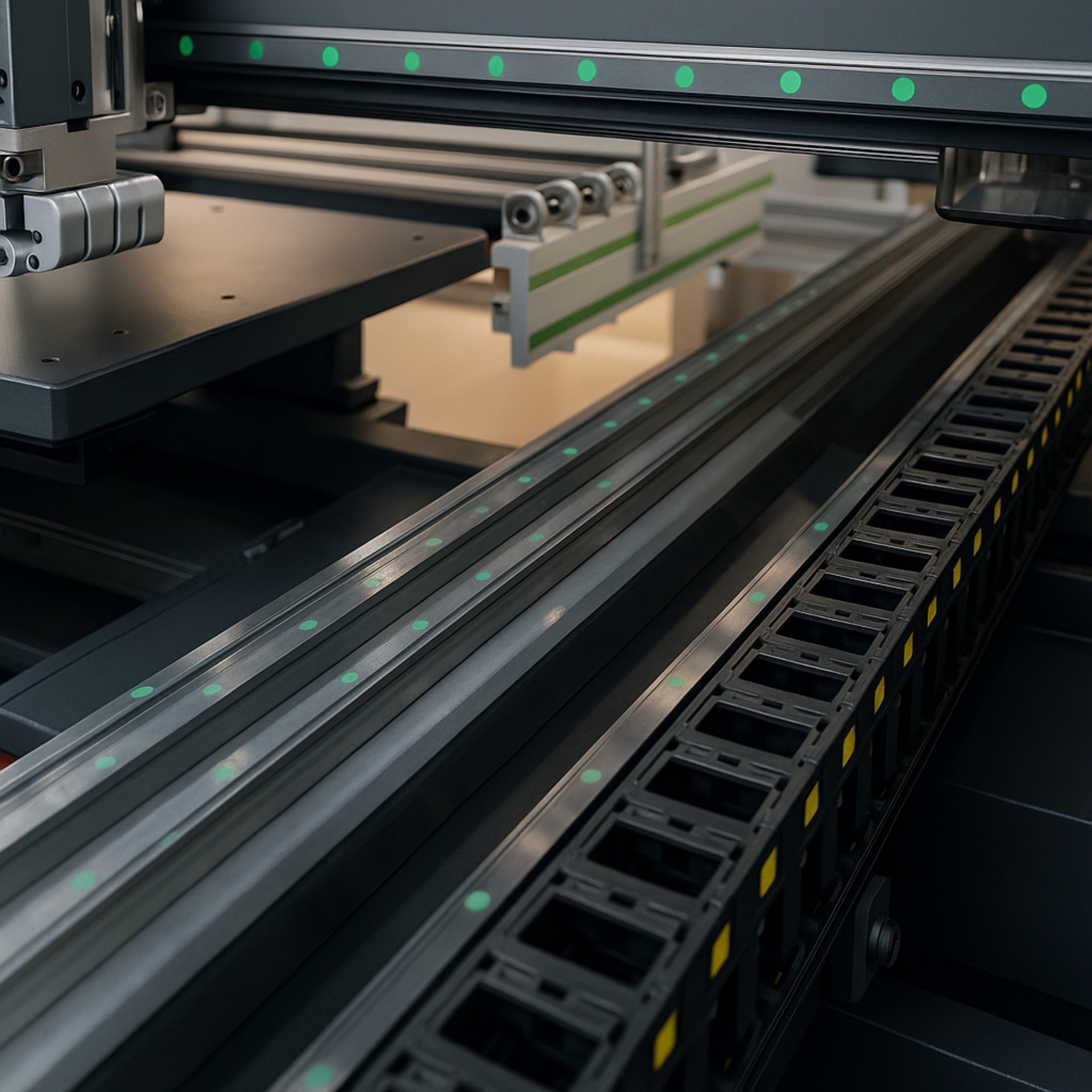

Прецизионный направляющий рельс

• Обработан на крупногабаритном портальном центре с ЧПУ, что гарантирует высокую точность и долговечность.
• Обеспечивает плавный ход при скоростях до 130 м/мин по оси X, что критично для поддержания качества обработки.
• Высокая стабильность конструкции минимизирует вибрации, сохраняя точность при интенсивной нагрузке.

Высокоточная рейка и шестерня

Высокоточная рейка и шестерня (стойка 2M) обеспечивают надежную передачу движения. Большая площадь контакта увеличивает несущую способность и стабильность механизма. Конструкция минимизирует отклонения при позиционировании даже на высоких скоростях и под нагрузкой. Рейка рассчитана на длительный срок службы без частого обслуживания, что поддерживает стабильную работу станка при обработке панелей толщиной до 55 мм.

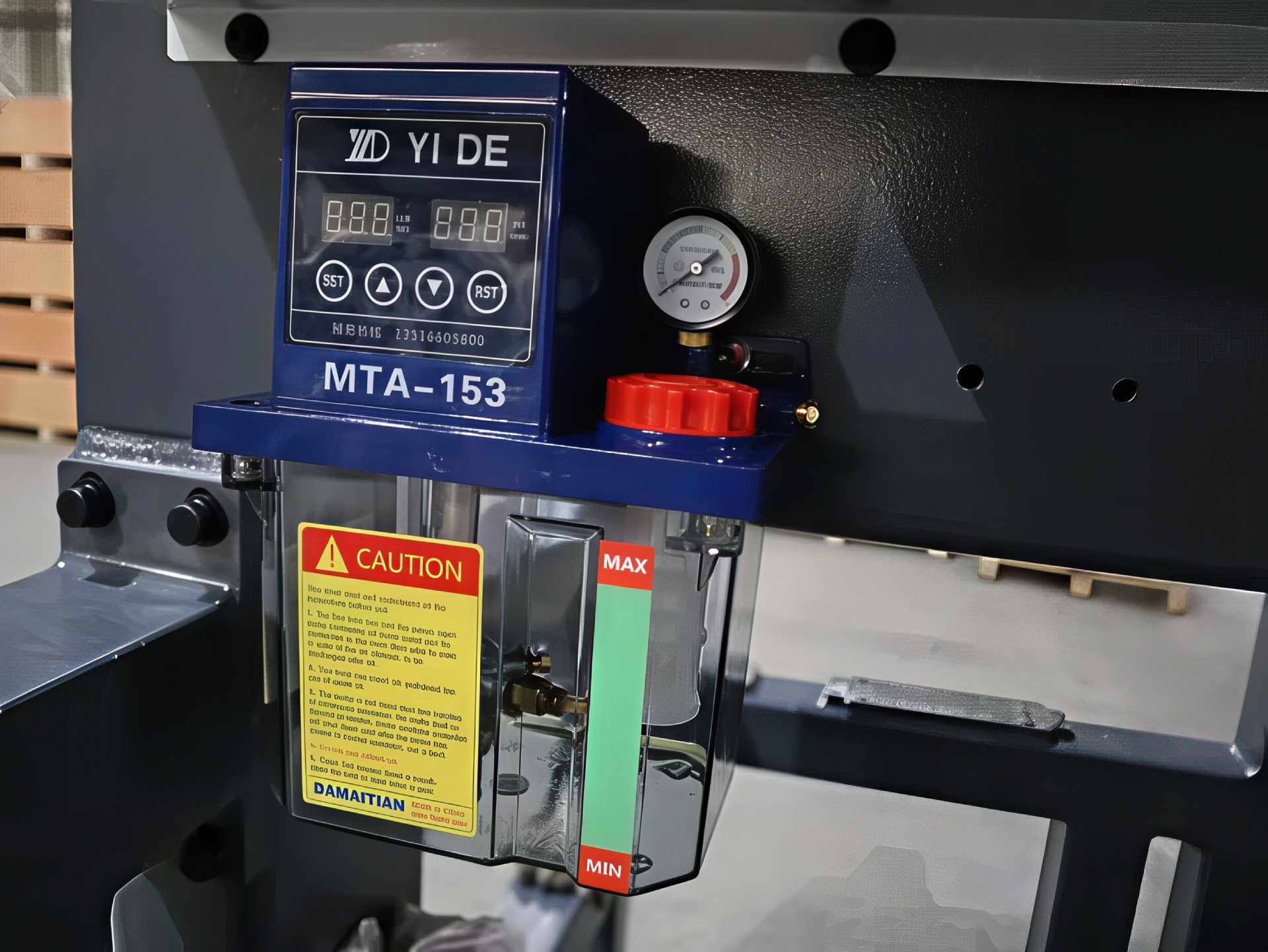

Автоматическая система смазки

• Автоматическая подача смазки адаптируется к режиму работы станка, обеспечивая оптимальное количество смазочного материала.
• Снижает трение и износ ключевых компонентов, таких как рельсы и шестерни.
• Автоматизация исключает необходимость ручного вмешательства, сокращая время простоя.

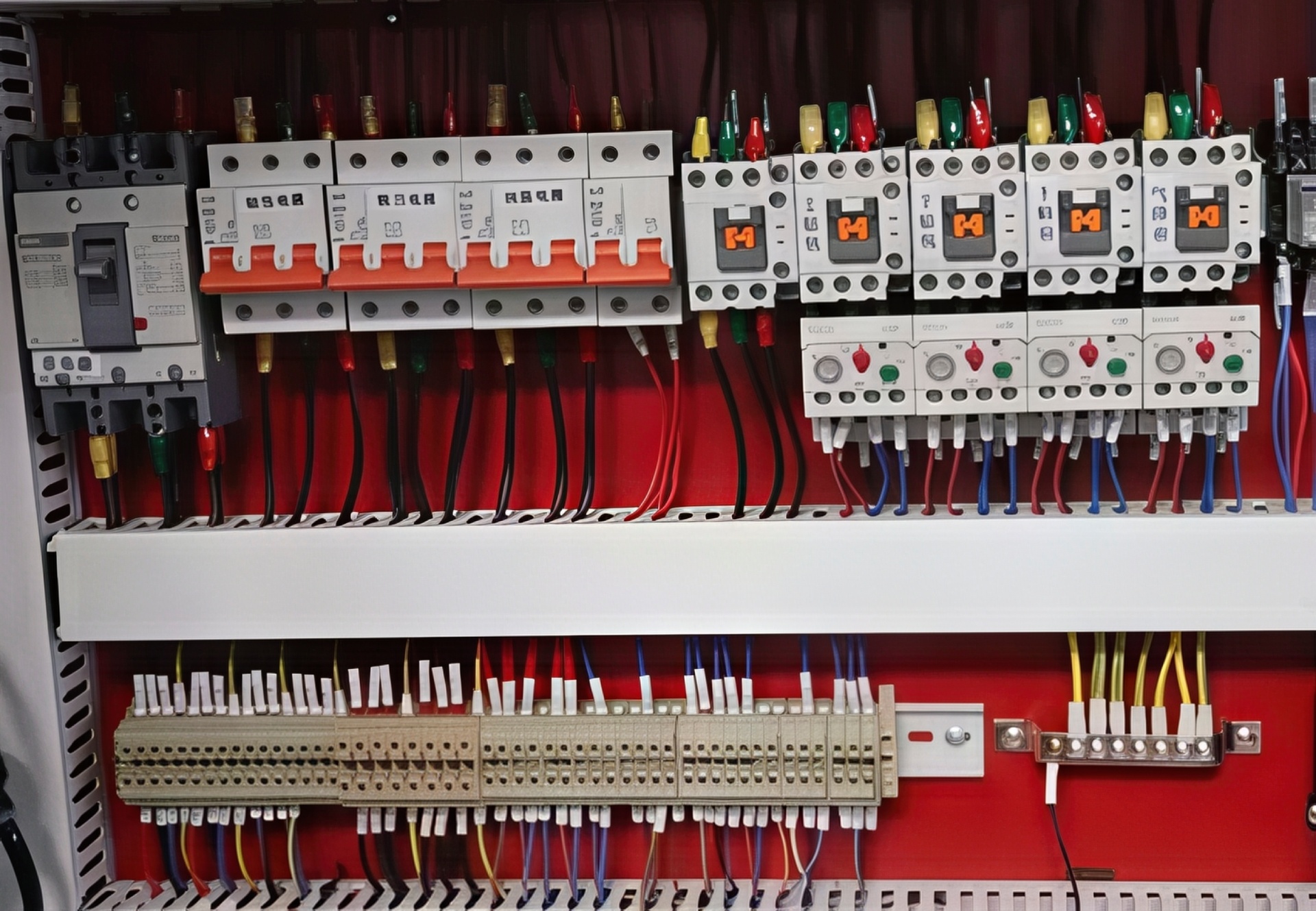

Электрокомпоненты системы управления

Электрические компоненты станка обеспечивают стабильную работу системы управления. Использование низковольтных элементов от ведущих мировых брендов гарантирует надежность и защиту от помех. Высокая помехозащищенность минимизирует сбои, обеспечивая бесперебойную работу сервоприводов и других систем. Качественные компоненты снижают вероятность поломок, что критично для серийного производства.

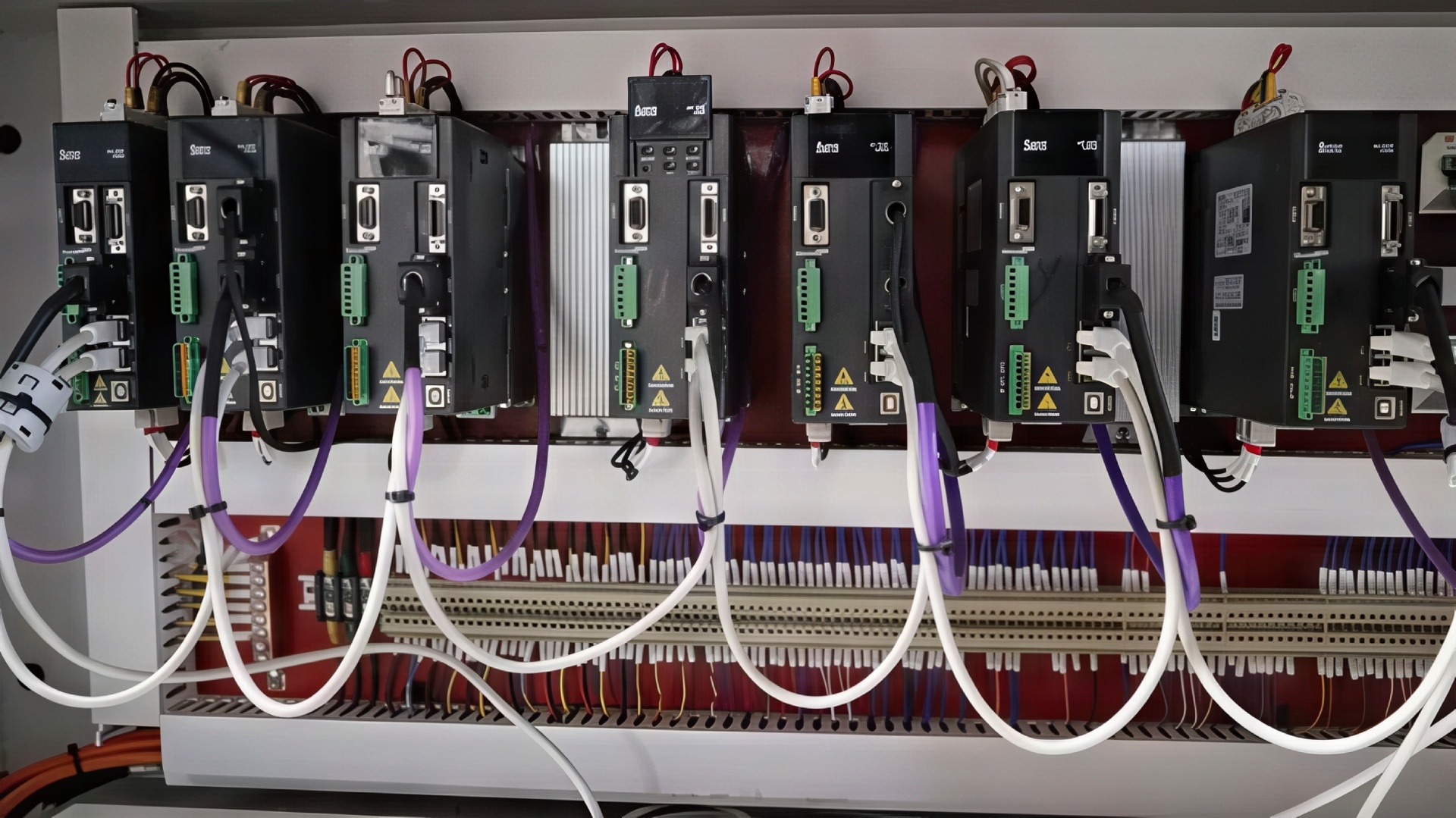

Система управления сервоприводом

Сервоприводы станка отличаются высокой производительностью и помехозащищенностью. Отсутствие необходимости возврата к базовой точке устраняет погрешности, связанные с переключателями, обеспечивая стабильное позиционирование. Система минимизирует ошибки при длительной работе на высоких скоростях (130 м/мин по X, 100 м/мин по Y). Повторяемость операций ускоряет производственный процесс, особенно при обработке сложных деталей.

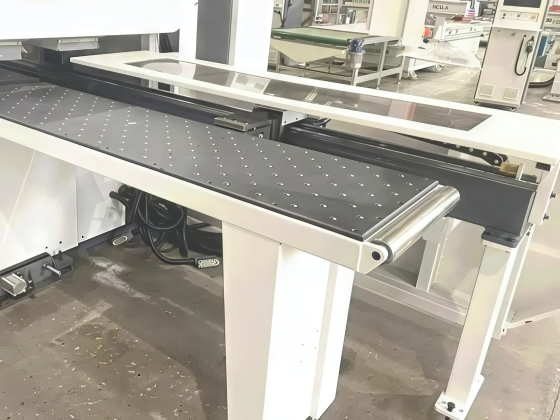

Воздушный рабочий стол

Рабочий стол с воздушной подушкой предотвращает повреждения поверхности панелей при перемещении, что важно для заготовок толщиной от 9 до 55 мм и длиной до 3300 мм. Он облегчает работу оператора с тяжелыми и габаритными панелями, снижая физическую нагрузку. Воздушная подушка ускоряет процессы загрузки и выгрузки, повышая общую производительность станка, и подходит для панелей различного размера и веса.

Главные преимущества станка HOLD HB 62 J

• Высокая точность обработки
  Благодаря системе ЧПУ и зубчатой рейке DIN6 станок обеспечивает прецизионное сверление и фрезерование, что гарантирует идеальное качество мебельных деталей с минимальными отклонениями.
• Универсальность
  Обрабатывает панели толщиной от 9 до 55 мм и длиной до 3300 мм, позволяя работать с разнообразными заготовками для мебели.
• Эффективность
  Двойной захват с сервоприводами и автоматическая смазка сокращают время на настройку и обслуживание, ускоряя производство.
• Автоматизация
  Сканирование штрих-кодов и QR-кодов упрощает загрузку программ, а интерфейс на Windows делает управление удобным и быстрым.
• Надежность
  Качественные компоненты и сервоприводы обеспечивают стабильную работу и долговечность станка.

Сверлильно-присадочный станок с ЧПУ HOLD HB 62 J — отличное решение для мебельного производства, сочетая точность, универсальность и автоматизацию, что повышает качество и скорость выпуска деталей.

Надежность, обслуживание и сервисная поддержка

Сверлильно-присадочный станок с ЧПУ HOLD HB62J создан для интенсивной эксплуатации в мебельном производстве, обеспечивая надежность и долговечность. Все ключевые узлы, включая зубчатую рейку DIN6 и сервоприводы, защищены от пыли и стружки, гарантируя стабильную работу при высоких нагрузках. Регулярное обслуживание сводится к смазке направляющих, проверке сверлильных и фрезерных шпинделей и чистке аспирационной системы. Компания «Интервесп» предлагает полный комплекс услуг: монтаж, пуско-наладку, обучение персонала и техническую поддержку. Решение купить Сверлильно-присадочный станок с ЧПУ HOLD HB62J в «Интервесп» обеспечивает доступ к оперативному сервису, включая поставку запасных частей и обновление программного обеспечения, что минимизирует простои и поддерживает высокую производительность.

Экономическая эффективность и рентабельность

Покупка Сверлильно-присадочного станка с ЧПУ HOLD HB62J — это долгосрочная инвестиция в повышение эффективности производства. Высокая точность сверления и фрезерования, обеспечиваемая системой ЧПУ, сокращает время обработки панелей (толщиной 9–55 мм, длиной до 3300 мм) и снижает затраты на ручной труд. Автоматизация, включая сканирование штрих-кодов и одновременную обработку двух панелей, ускоряет производственный цикл. Станок легко адаптируется к серийным и индивидуальным заказам, что делает его выгодным для мебельных предприятий. Цена станка быстро окупается благодаря сокращению брака, минимизации времени настройки и высокой скорости (до 130 м/мин по оси X), что повышает конкурентоспособность и рентабельность.

Безопасность эксплуатации

Сверлильно-присадочный станок с ЧПУ HOLD HB62J оснащен современными системами безопасности для защиты оператора. Аварийные кнопки, защитные кожухи и системы контроля предотвращают риски во время работы. Система ЧПУ автоматически останавливает станок при обнаружении ошибок позиционирования или нештатных ситуаций. Дополнительное аспирационное отверстие в верхней сверлильной голове эффективно удаляет пыль, поддерживая чистоту рабочей зоны. Функция обдува двойного захвата исключает накопление стружки, снижая риск повреждения заготовок. Эти меры обеспечивают безопасные и комфортные условия труда, что особенно важно при интенсивной эксплуатации. Выбор в пользу покупки станка, обеспечивающего безопасность, делает Сверлильно-присадочный станок с ЧПУ HOLD HB62J оптимальным решением.

Сверлильно-присадочный станок с ЧПУ HOLD HB62J — это высокотехнологичное решение для мебельного производства, сочетающее точность, производительность и надежность. Жесткая конструкция, мощные фрезерные шпиндели (3,5 кВт, 18 000 об/мин), интуитивный интерфейс на базе Windows и возможность обработки с шести сторон за один проход делают его идеальным для создания качественных мебельных деталей без сколов. Решение купить Сверлильно-присадочный станок с ЧПУ HOLD HB62J в «Интервесп» по конкурентной цене обеспечивает доступ к передовым технологиям и профессиональной поддержке. Цена станка оправдана его способностью оптимизировать производство, повышать качество продукции и укреплять позиции бизнеса на рынке.
