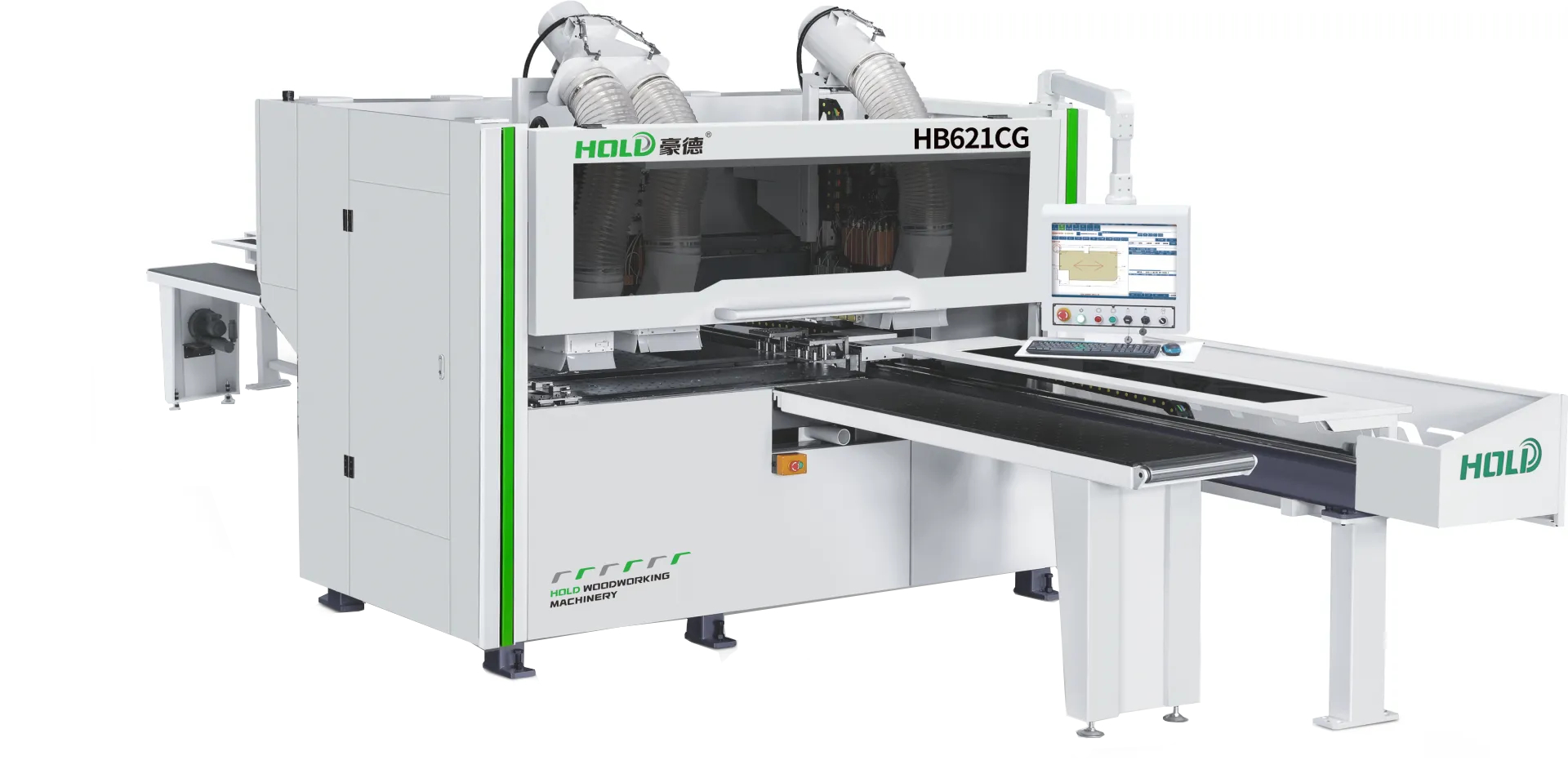

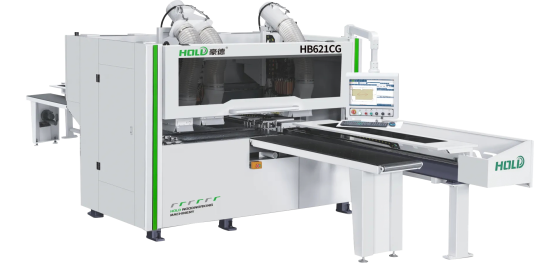

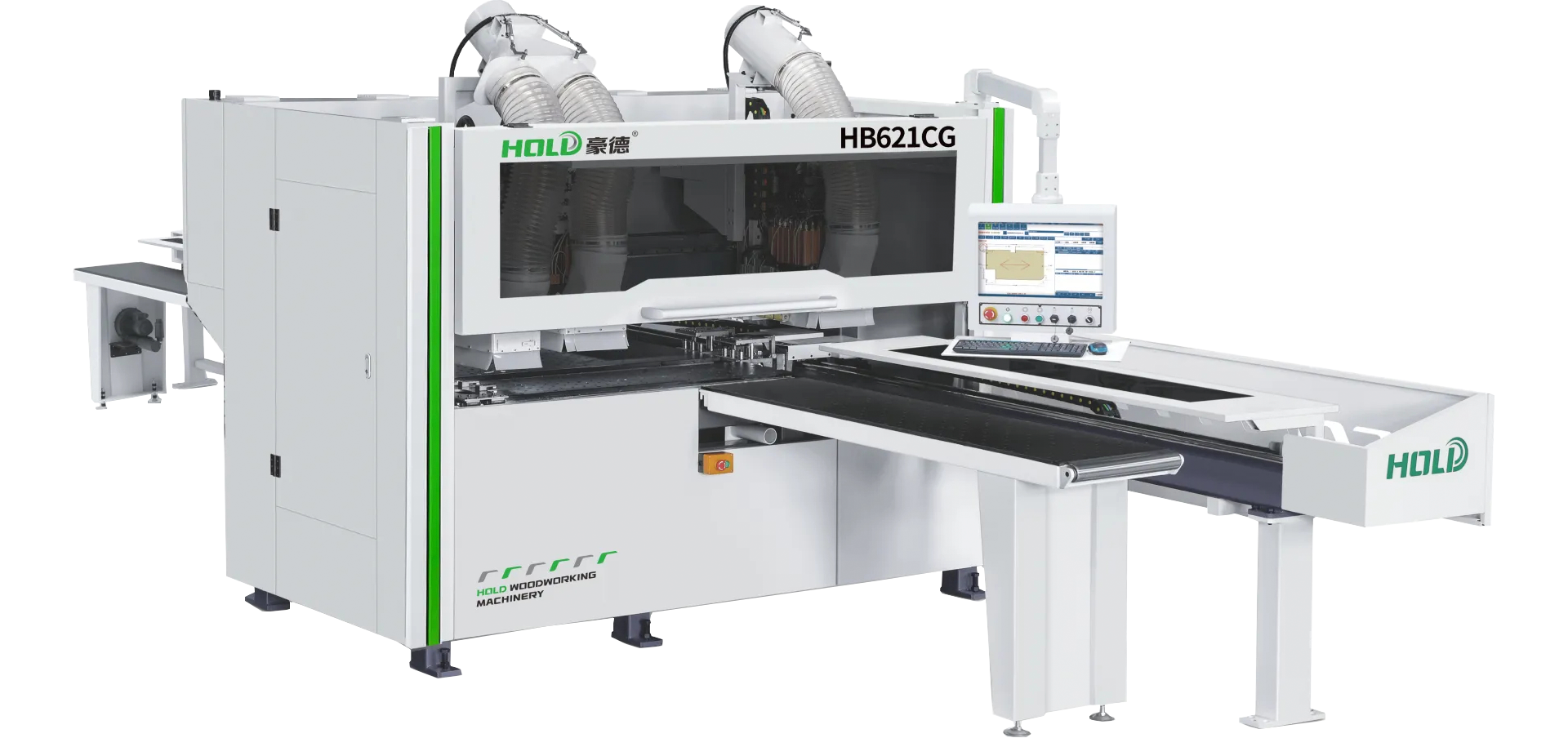

Сверлильно присадочный станок с ЧПУ HOLD HB 621 CG

Назначение и область применения

Сверлильно-присадочный станок с ЧПУ HOLD HB 621 CG с верхней и нижней сверлильными группами и автоматической сменой инструмента предназначен для высокоточной обработки мебельных заготовок, включая сверление сквозных и глухих отверстий на торцах и плоскостях деталей. Станок обеспечивает точное выполнение присадок под фурнитуру, исключая сколы и дефекты. Благодаря системе управления на базе промышленного компьютера, он способен выполнять сложные карты присадки с шести сторон за один проход, а также фрезерование прямых и криволинейных пазов с использованием верхнего и двух нижних фрезерных шпинделей. Оборудование широко применяется на мебельных производствах, особенно в сегменте корпусной мебели, гардеробных систем, кухонных модулей и шкафов-купе. Оно эффективно справляется с задачами присадки под соединения, направляющие, петли и другие фурнитурные элементы. Компактные размеры, надежность и интуитивно понятный интерфейс делают станок идеальным как для серийного, так и для мелкосерийного производства.

Технические характеристики станка

Детальное описание узлов станка

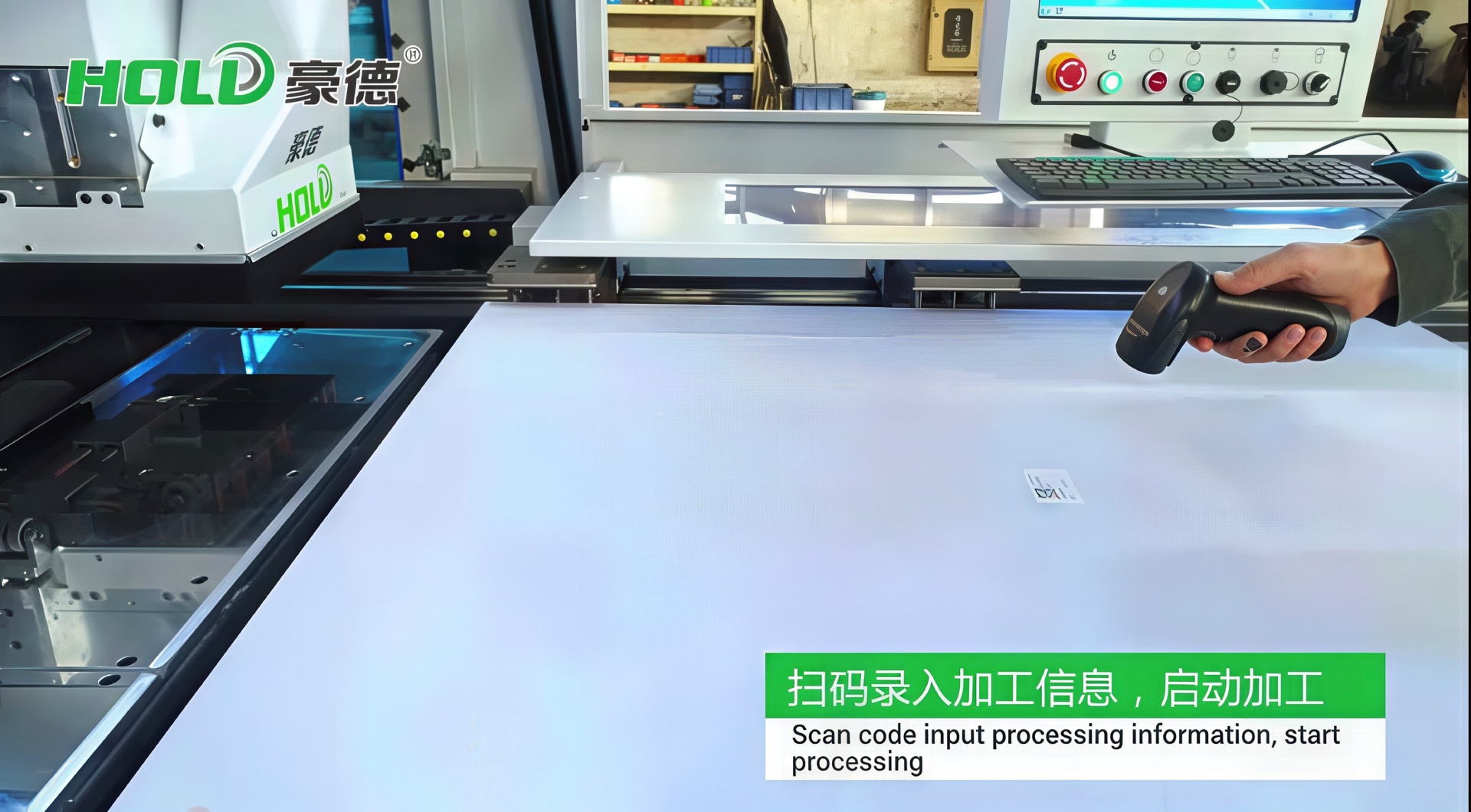

Система сканирования

Система сканирования обеспечивает автоматическую загрузку программ обработки для высокой производительности.

• Оснащена сканером для чтения штрих-кодов и QR-кодов, автоматически загружающим графические файлы и схемы сверления.
• Сокращает время на переналадку, минимизируя вмешательство оператора и повышая эффективность.
• Интеграция с системой ЧПУ улучшает контроль операций и прослеживаемость, что критично для серийного производства.

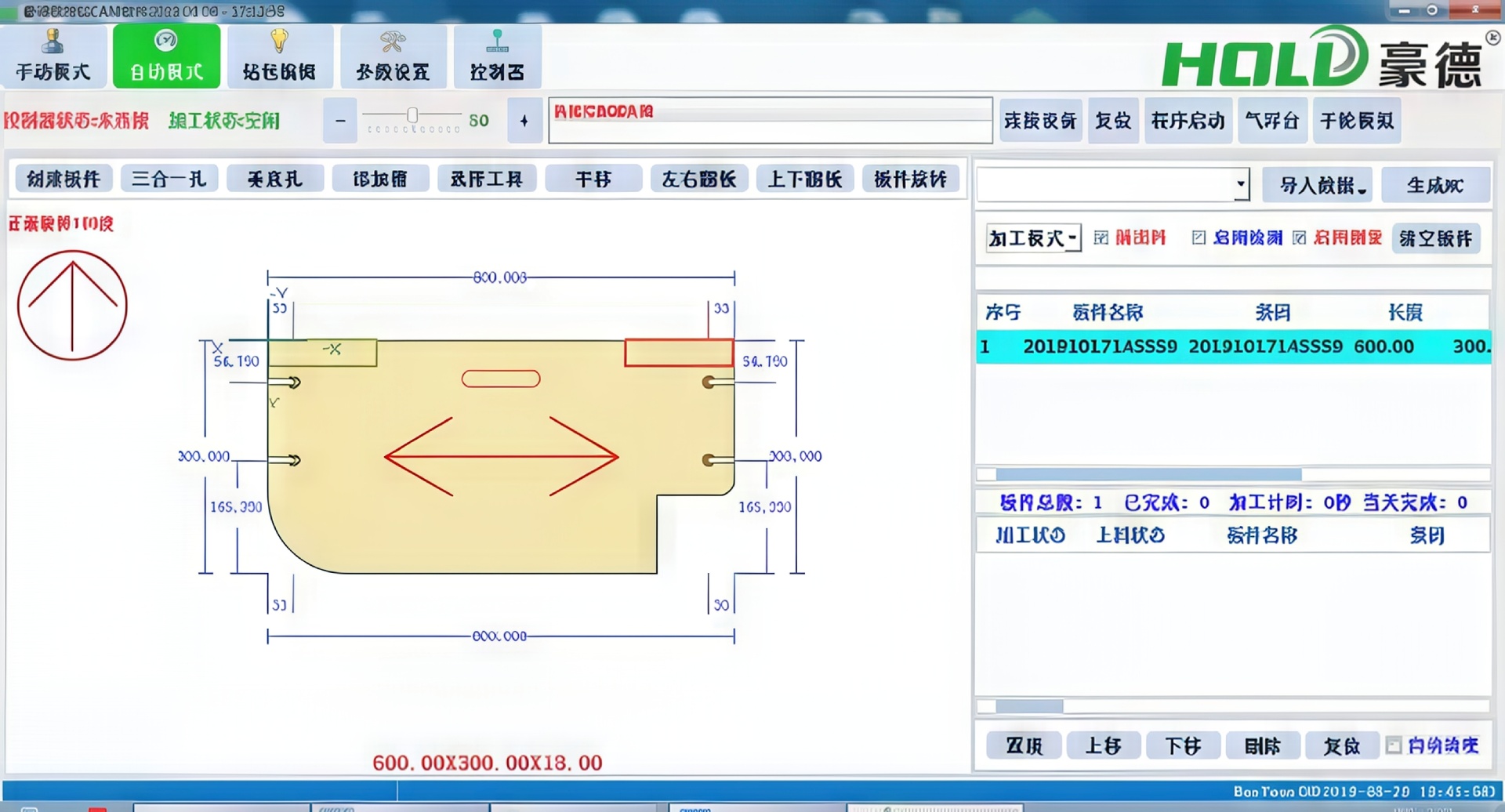

Интерфейс управления

Интерфейс управления упрощает настройку и контроль процессов благодаря платформе Windows.

1. Позволяет легко задавать параметры обработки, загружать карты присадки и мониторить состояние станка.
2. Функция симуляции обработки выявляет ошибки до старта, а аналитика по инструментам оптимизирует производство.
3. Совместимость с другими программами и высокая вычислительная мощность поддерживают сложные задачи.

Магазин для автоматической смены инструмента

Магазин для автоматической смены инструмента повышает гибкость станка для разнообразных операций.

• Вместимость до 6 инструментов позволяет быстро переключаться между задачами, такими как сверление, фрезерование и создание пазов.
• Сокращает время на замену инструмента, увеличивая производительность при индивидуальных заказах.
• Поддерживает сложные операции, включая пазы под световые ленты, петли и невидимые соединители, повышая универсальность.

Рабочие сверлильные группы

Рабочие сверлильные группы обеспечивают высокую производительность и точность обработки.

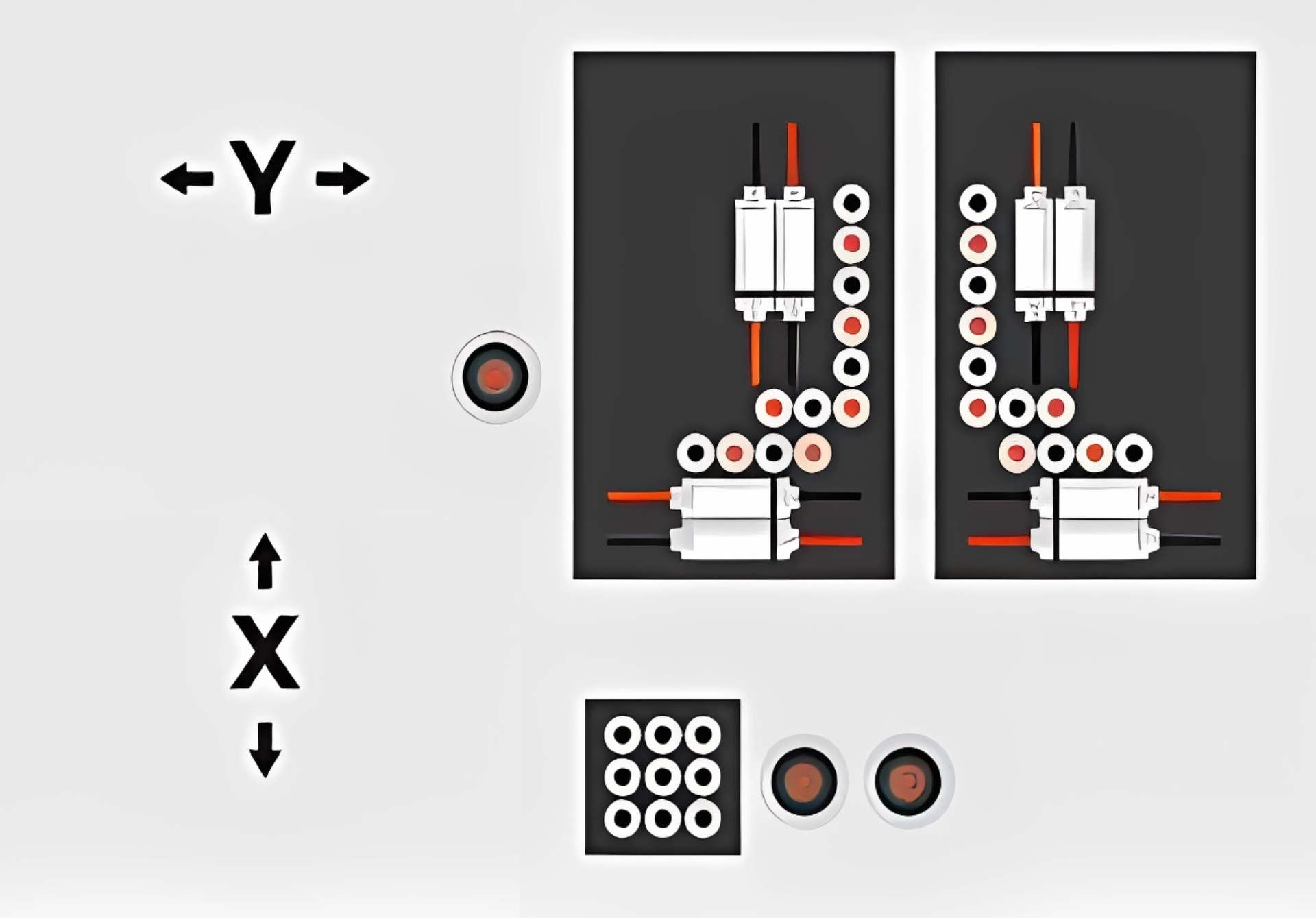

1. Верхняя сверлильная голова включает 18 вертикальных шпинделей (9+9), 16 горизонтальных шпинделей (по 4+4 на оси X и 4+4 на оси Y), 1 фрезерный шпиндель мощностью 6 кВт и 1 пазовую пилу для горизонтальных пазов.
2. Нижняя сверлильная голова оснащена 9 вертикальных шпинделей и 2 фрезерных шпинделя мощностью 6 кВт каждый, поддерживая обработку с нижней стороны заготовки.
3. Конфигурация позволяет выполнять сложные карты присадки с шести сторон за один проход, минимизируя время обработки и обеспечивая точность под фурнитуру.

Интеллектуальный боковой упор

Интеллектуальный боковой упор автоматически подстраивается под ширину панели, обеспечивая надежную поддержку при сверлении и фрезеровании. Это исключает смещение заготовки, что особенно важно для узких или длинных панелей длиной до 3 300 мм. Упор минимизирует риск отклонений, гарантируя высокое качество готовых изделий и повышая гибкость станка для обработки различных конфигураций, включая минимальные размеры заготовок 70×30 мм.

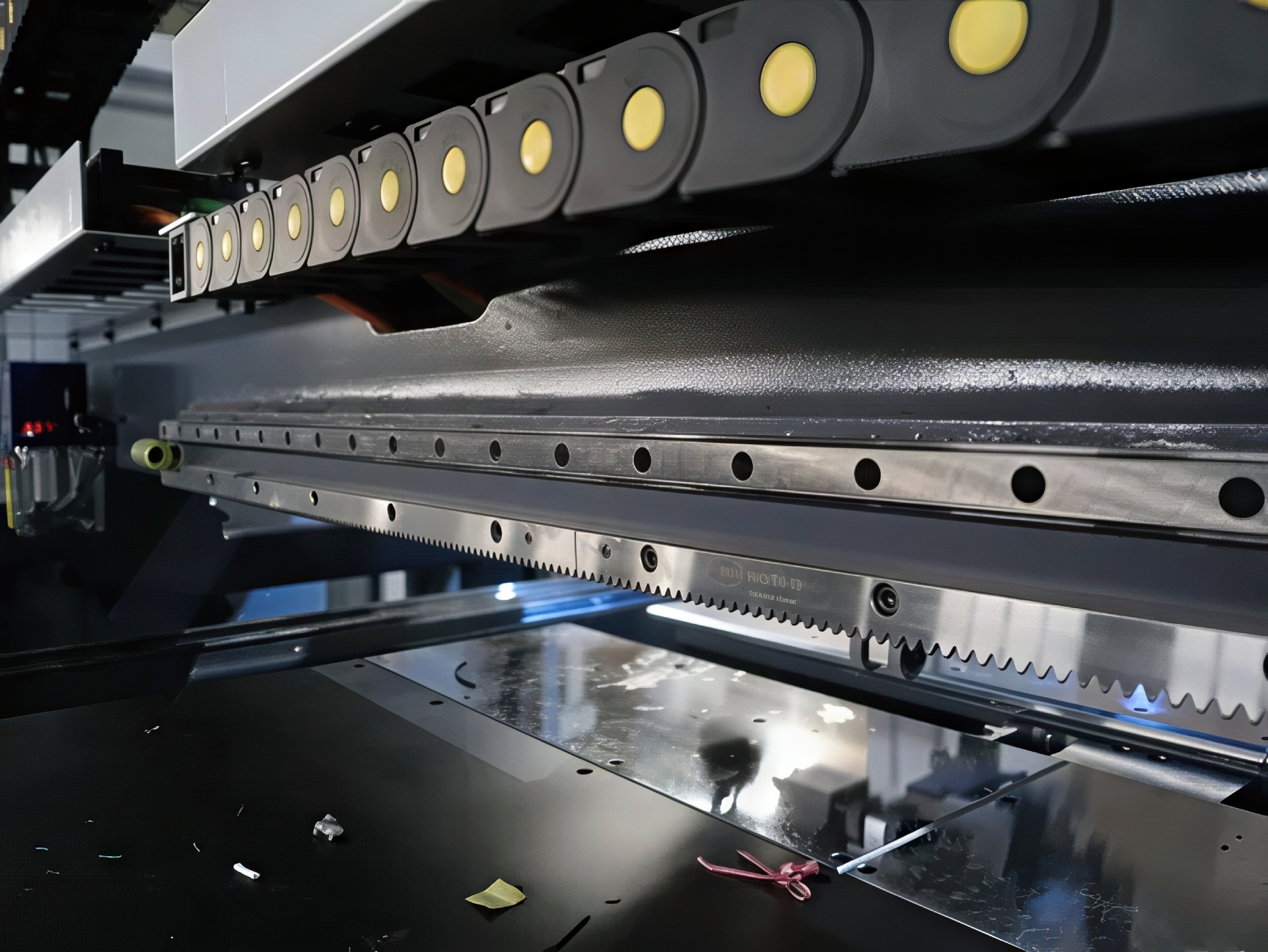

Прецизионный направляющий рельс

Прецизионный направляющий рельс обрабатывается на крупногабаритном портальном центре с ЧПУ, что обеспечивает высокую точность и долговечность. Он гарантирует плавное движение рабочих узлов на скоростях до 130 м/мин по оси X, минимизируя вибрации даже при интенсивной нагрузке. Точность зубчатой рейки DIN6, шлифованной на прецизионном станке, обеспечивает стабильность и качество обработки, что критично для серийного производства.

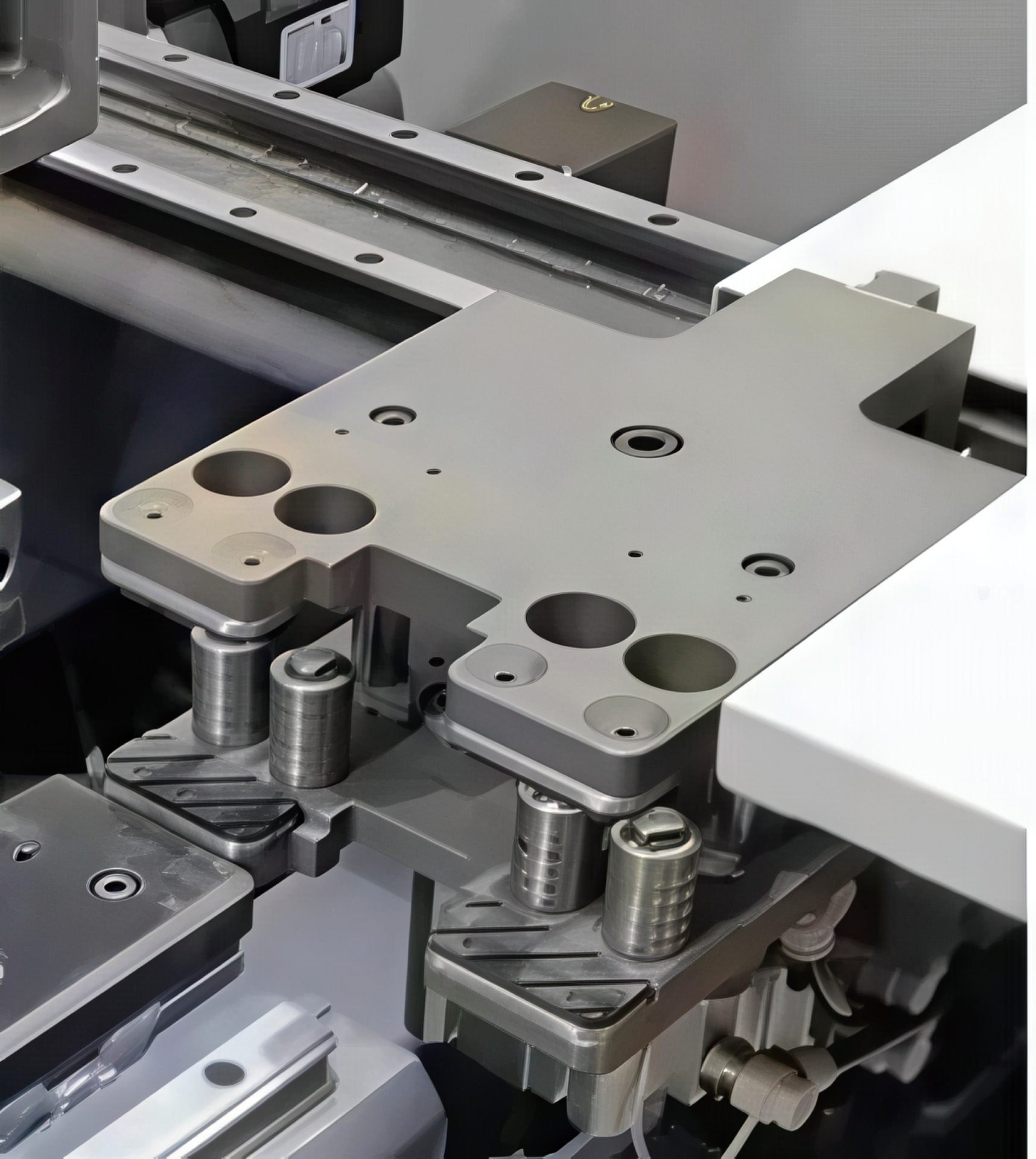

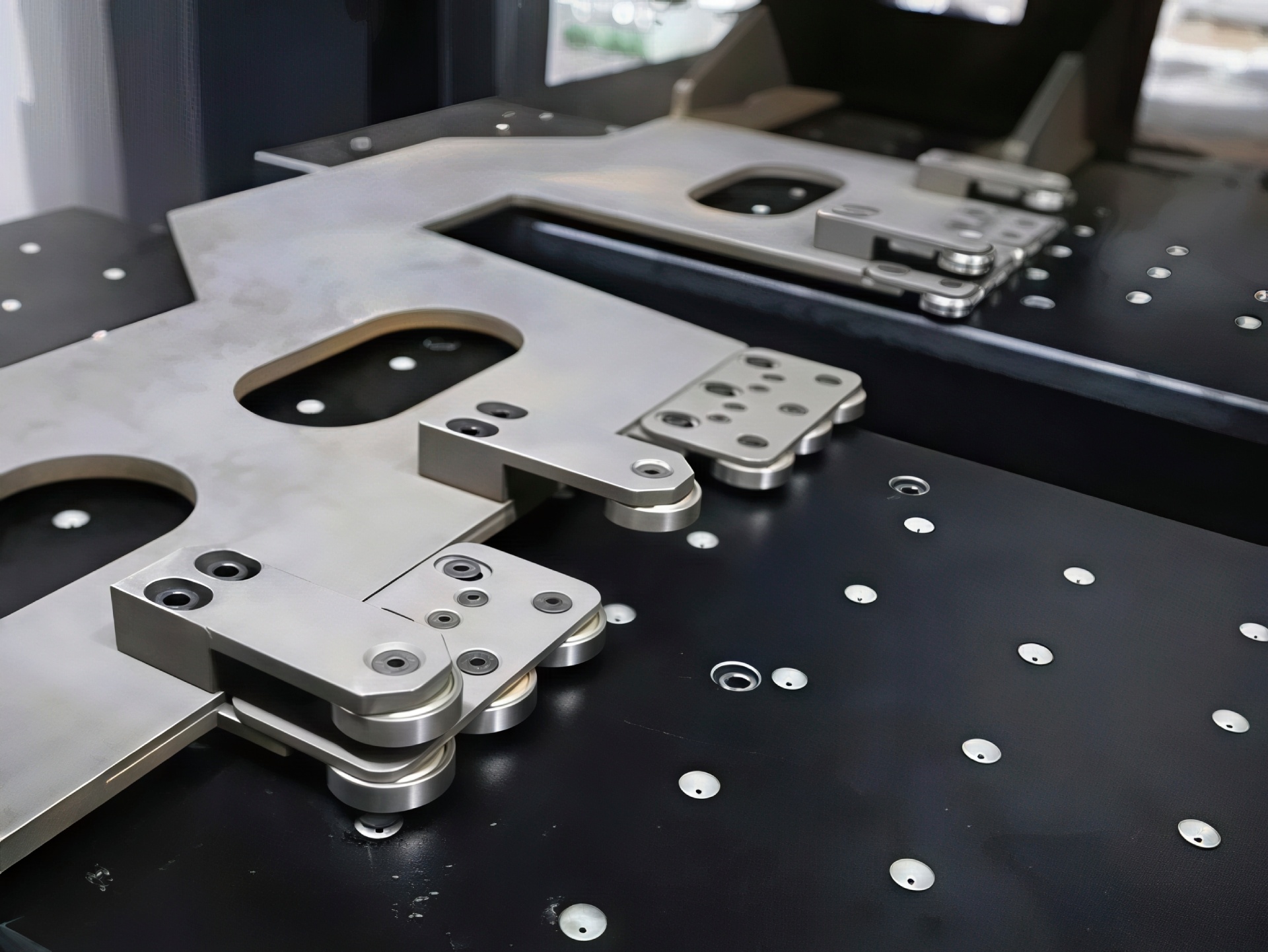

Двойной захват

Двойной захват управляется сервоприводами, обеспечивая точное позиционирование заготовок. Нижняя пластина захвата опускается при быстром перемещении, предотвращая контакт с панелью и защищая ее от повреждений. Функция обдува удаляет пыль и стружку, предотвращая заклинивание и сохраняя качество поверхности. Уникальная конструкция с отверстием в середине захвата позволяет сверлить центр малогабаритных заготовок, повышая производительность при обработке панелей толщиной от 9 до 55 мм.

Ресивер для сжатого воздуха

Ресивер для сжатого воздуха с большим объемом поддерживает стабильное давление в пневматической системе. Это обеспечивает бесперебойную работу узлов, таких как захваты и фрезерные шпинделя, что особенно важно при интенсивной эксплуатации. Надежная подача воздуха повышает качество обработки и минимизирует сбои, поддерживая высокую производительность.

Усилитель давления воздуха

Усилитель давления воздуха гарантирует постоянное качество подачи воздуха в процессе обработки. Он поддерживает стабильное давление, необходимое для пневматических систем, что повышает надежность станка и качество готовых изделий, особенно при работе с мелкими деталями, такими как заготовки минимального размера 70×30 мм.

Высокоточная рейка и шестерня

Высокоточная рейка и шестерня (стойка 2M) обладает большой контактной поверхностью, обеспечивая высокую несущую способность и стабильность передачи. Конструкция минимизирует отклонения при позиционировании на высоких скоростях и под нагрузкой. Отсутствие необходимости в частом обслуживании делает этот узел надежным и экономичным для длительной эксплуатации.

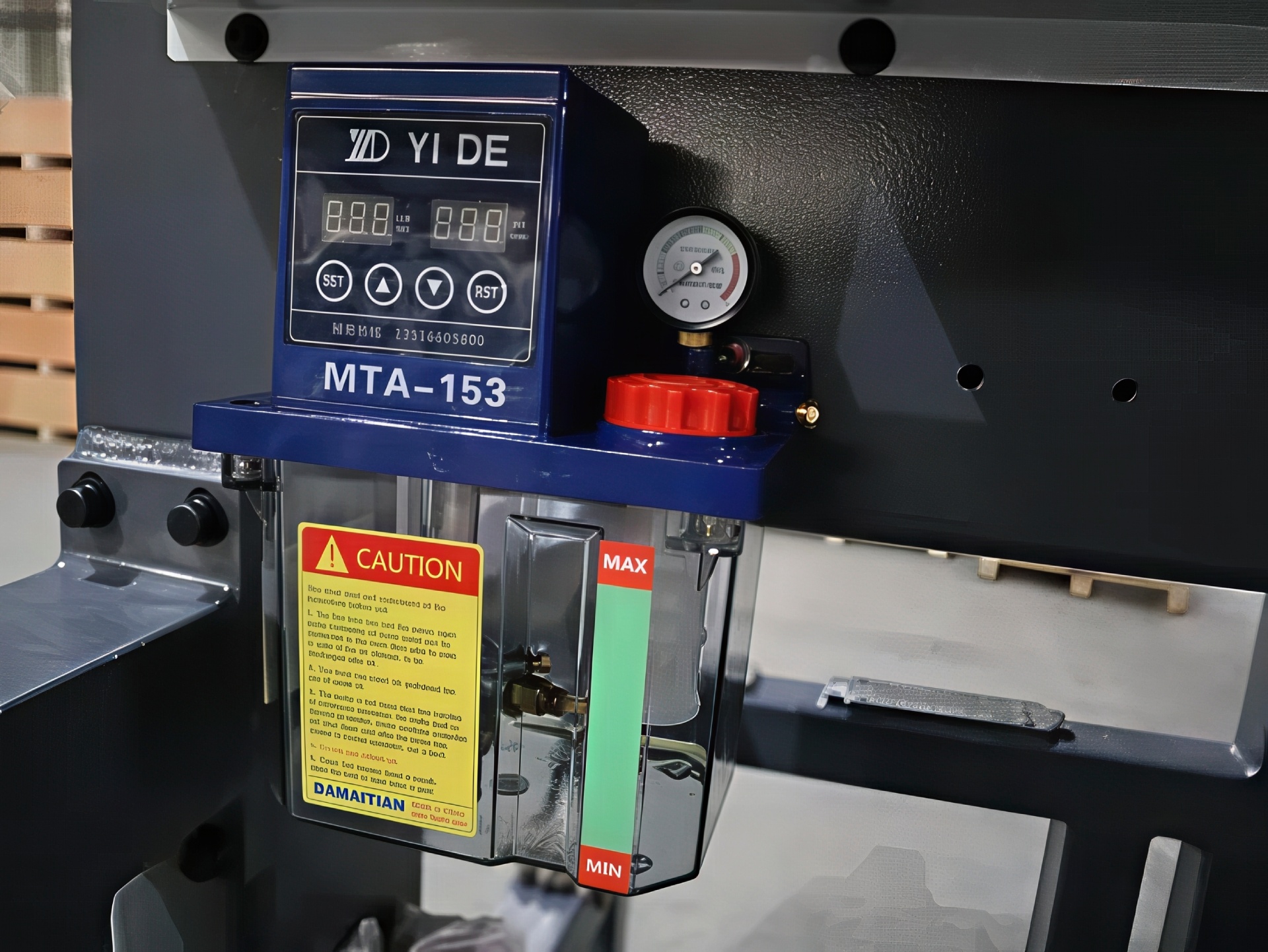

Автоматическая система смазки

Автоматическая система смазки адаптируется к режиму работы станка, обеспечивая оптимальную подачу смазочных материалов. Это снижает трение и износ ключевых компонентов, таких как рельсы и шестерни, продлевая срок службы оборудования. Автоматизация исключает ручное вмешательство, сокращая время простоя и эксплуатационные затраты.

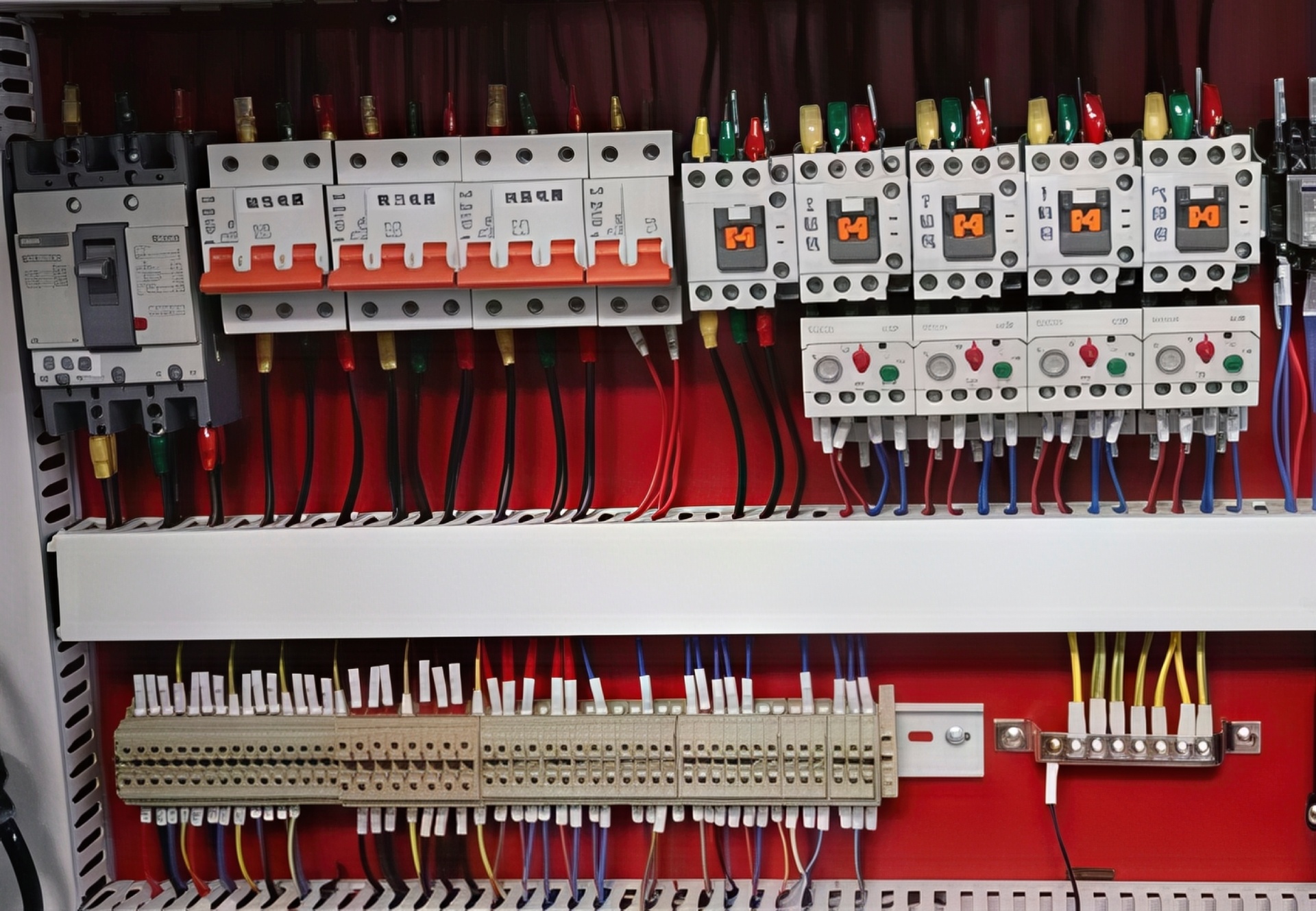

Электрокомпоненты системы управления

Электрокомпоненты системы управления используют низковольтные элементы от ведущих мировых брендов, обеспечивая высокую помехозащищенность. Это минимизирует сбои и гарантирует стабильную работу сервоприводов и других систем. Качественные компоненты снижают вероятность поломок, что критично для серийного производства, поддерживая бесперебойную работу.

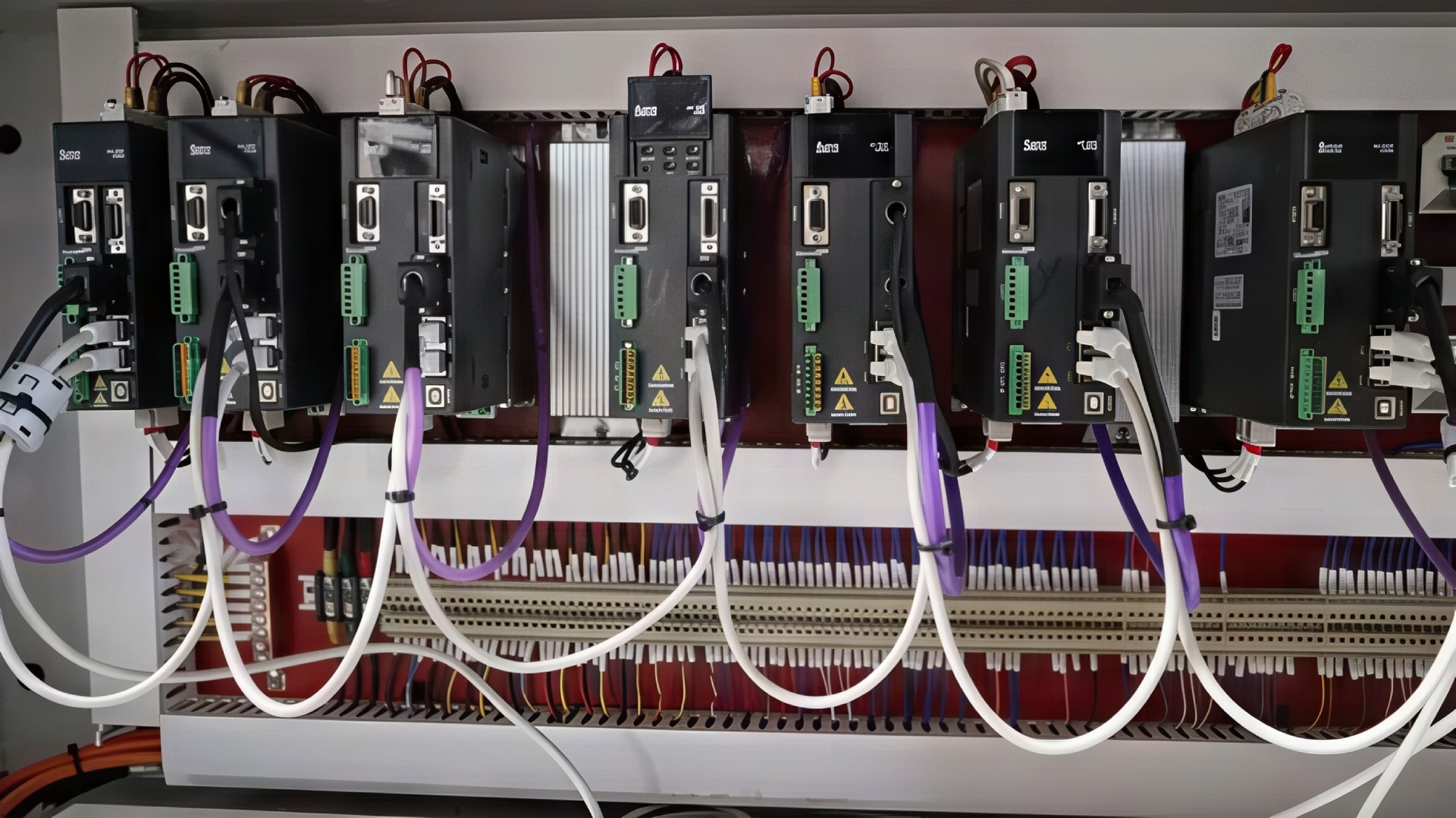

Система управления сервоприводом

Система управления сервоприводом обеспечивает высокую точность и стабильность позиционирования заготовок.

1. Использует высокопроизводительные двигатели с абсолютным значением, исключающие необходимость возврата к базовой точке.
2. Минимизирует погрешности при работе на высоких скоростях (до 130 м/мин по оси X), обеспечивая повторяемость операций.
3. Высокая помехозащищенность гарантирует надежную работу в условиях интенсивной эксплуатации.

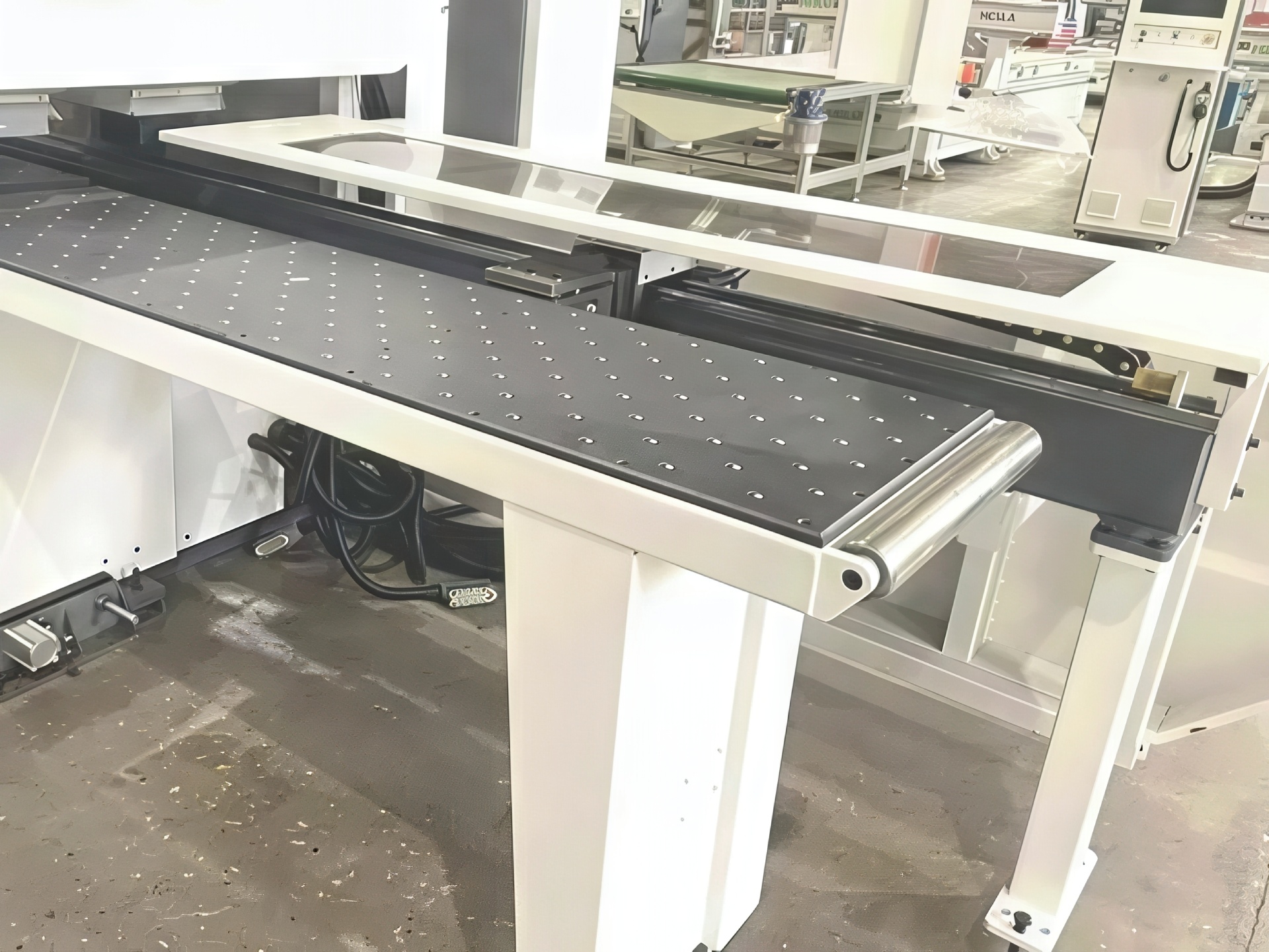

Воздушный рабочий стол

Воздушный рабочий стол с воздушной подушкой предотвращает повреждения поверхности панелей при перемещении, что важно для заготовок толщиной от 9 до 55 мм и длиной до 3 300 мм. Он облегчает работу с тяжелыми панелями, снижая физическую нагрузку на оператора и ускоряя процессы загрузки и выгрузки. Конструкция стола оптимизирует эргономику для удобства работы оператора.

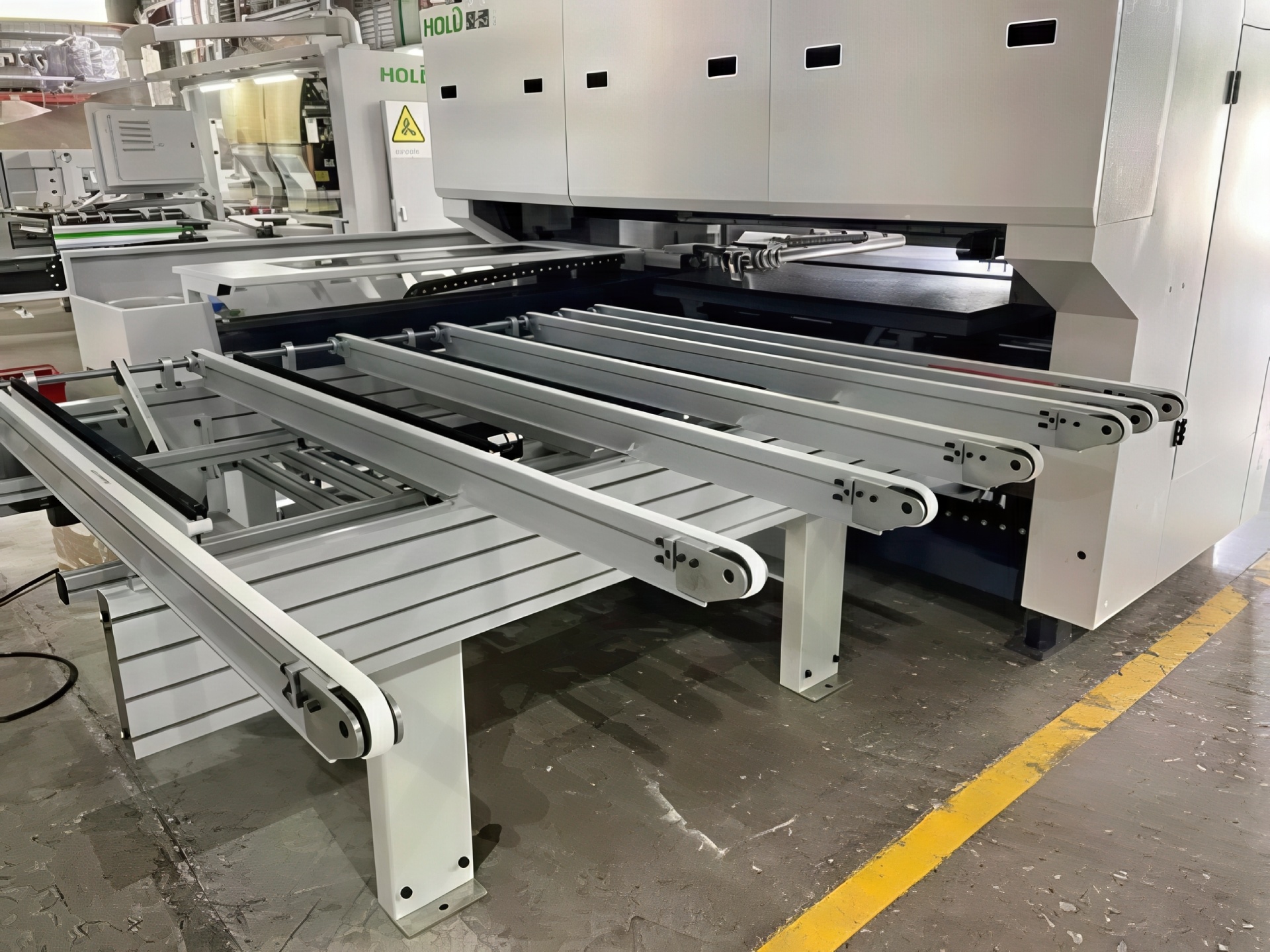

Разгрузочный стол

Разгрузочный стол упрощает выгрузку готовых деталей, повышая эффективность производства.

• Оснащен автоматическим приводным конвейером, обеспечивающим бесперебойное перемещение обработанных заготовок.
• Снижает время на обработку крупных партий, минимизируя ручной труд оператора и ускоряя производственный цикл.
• Поддерживает стабильную работу с панелями различных размеров, включая длину до 3 300 мм, повышая производительность.

Главные преимущества станка HOLD HB 621 CG

1. Высокая точность обработки: Система ЧПУ и зубчатая рейка DIN6 обеспечивают прецизионное сверление и фрезерование, минимизируя отклонения и гарантируя идеальное качество мебельных деталей. Верхняя сверлильная группа с 18 вертикальными и 16 горизонтальными шпинделями, дополненная пазовой пилой, и нижняя группа с 9 вертикальными шпинделями и 2 фрезерными шпинделями повышают точность и скорость обработки сложных карт присадки.
2. Универсальность: Станок обрабатывает панели толщиной от 9 до 55 мм и длиной до 3 300 мм, включая минимальные заготовки 70×30 мм, что делает его подходящим для широкого спектра мебельных заготовок, от корпусной мебели до индивидуальных заказов. Пазовая пила и возможность фрезерования пазов под световые ленты или петли добавляют функциональность.
3. Эффективность: Двойной захват с сервоприводами и автоматическая смазка сокращают время на настройку и обслуживание. Автоматический конвейер выгрузки и одновременная обработка двух панелей ускоряют процесс обработки крупных партий, минимизируя ручной труд и повышая производительность.
4. Автоматизация: Автоматическая смена инструмента на 6 позиций позволяет быстро переключаться между задачами, такими как сверление, фрезерование или создание пазов, минимизируя простои. Сканирование штрих-кодов и QR-кодов упрощает загрузку программ, а интерфейс на базе Windows с функцией моделирования и статистики обработки обеспечивает интуитивное управление.
5. Надежность: Качественные компоненты, включая сервоприводы и электрокомпоненты от ведущих брендов, обеспечивают стабильную работу и долговечность станка даже при интенсивной эксплуатации. Оптимизированная конструкция узлов минимизирует износ и поддерживает бесперебойную работу.

Обслуживание и сервисная поддержка

Сверлильно-присадочный станок с ЧПУ HOLD HB 621 CG создан для интенсивной эксплуатации в мебельном производстве, обеспечивая надежность и долговечность. Все ключевые узлы, включая зубчатую рейку DIN6 и сервоприводы, защищены от пыли и стружки, гарантируя стабильную работу при высоких нагрузках. Регулярное обслуживание сводится к смазке направляющих, проверке сверлильных и фрезерных шпинделей и чистке аспирационной системы. Компания «Интервесп» предлагает полный комплекс услуг: монтаж, пуско-наладку, обучение персонала и техническую поддержку. Решение купить Сверлильно-присадочный станок с ЧПУ HOLD HB 621 CG в Интервесп обеспечивает доступ к оперативному сервису, включая поставку запасных частей и обновление программного обеспечения, что минимизирует простои и поддерживает высокую производительность.

Экономическая эффективность и рентабельность

Покупка Сверлильно-присадочного станка с ЧПУ HOLD HB 621 CG — это долгосрочная инвестиция в повышение эффективности производства. Высокая точность сверления и фрезерования, обеспечиваемая системой ЧПУ, сокращает время обработки панелей (толщиной 9–55 мм, длиной до 3 300 мм) и снижает затраты на ручной труд. Автоматизация, включая сканирование штрих-кодов и одновременную обработку двух панелей, ускоряет производственный цикл. Станок легко адаптируется к серийным и индивидуальным заказам, что делает его выгодным для мебельных предприятий. Цена станка быстро окупается благодаря сокращению брака, минимизации времени настройки и высокой скорости (до 130 м/мин по оси X), что повышает конкурентоспособность и рентабельность.

Безопасность эксплуатации

Сверлильно-присадочный станок с ЧПУ HOLD HB 621 CG оснащен современными системами безопасности для защиты оператора. Аварийные кнопки, защитные кожухи и системы контроля предотвращают риски во время работы. Система ЧПУ автоматически останавливает станок при обнаружении ошибок позиционирования или нештатных ситуаций. Дополнительное аспирационное отверстие в верхней сверлильной голове эффективно удаляет пыль, поддерживая чистоту рабочей зоны. Функция обдува двойного захвата исключает накопление стружки, снижая риск повреждения заготовок. Эти меры обеспечивают безопасные и комфортные условия труда, что особенно важно при интенсивной эксплуатации. Выбор в пользу покупки станка, обеспечивающего безопасность, делает Сверлильно-присадочный станок с ЧПУ HOLD HB 621 CG оптимальным решением для мебельного бизнеса.
