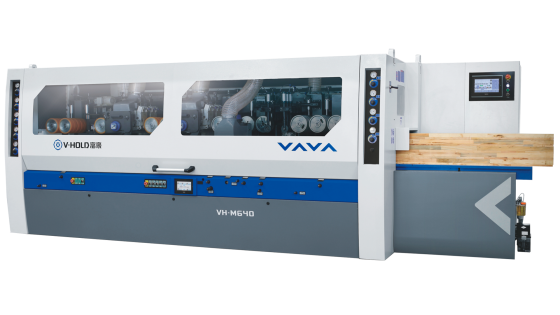

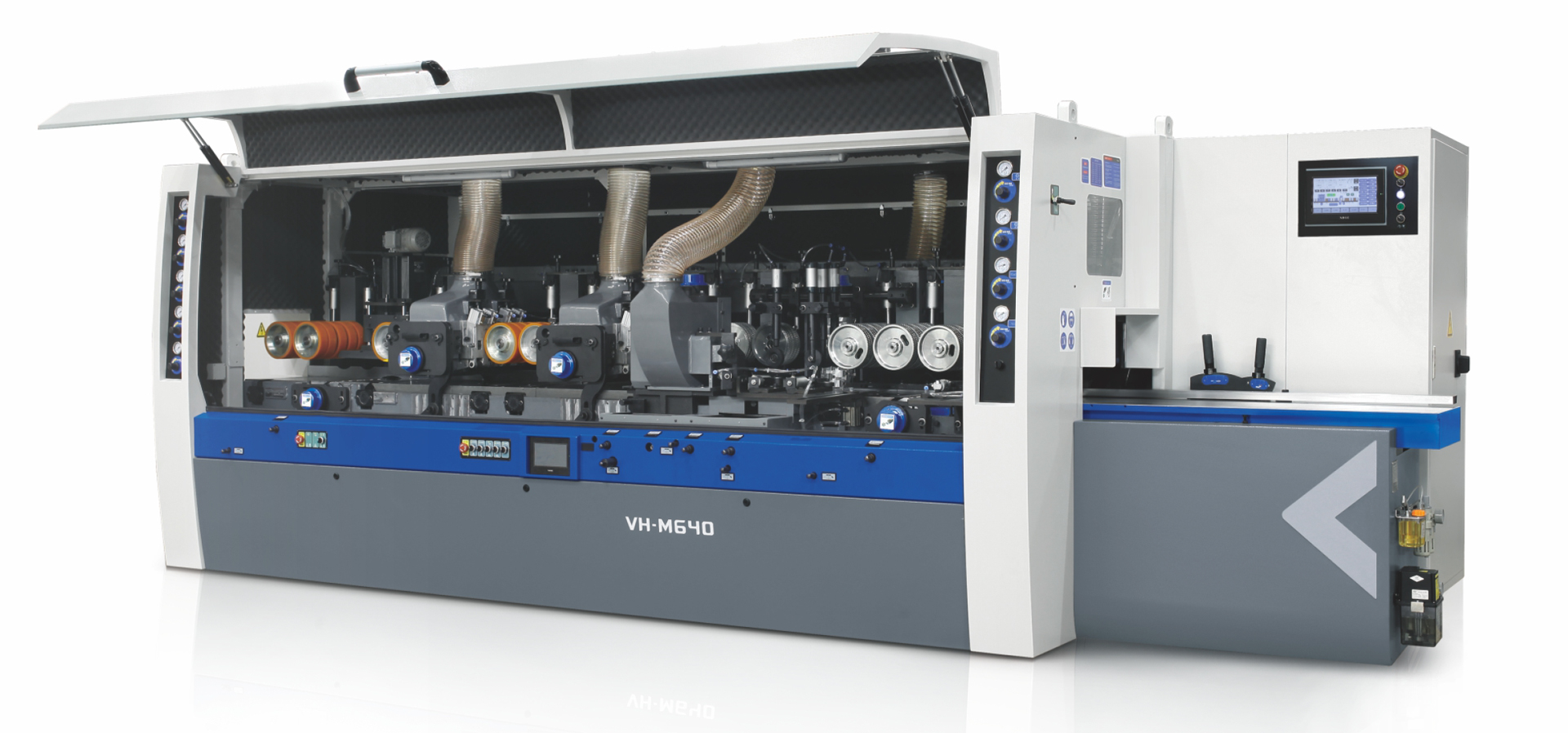

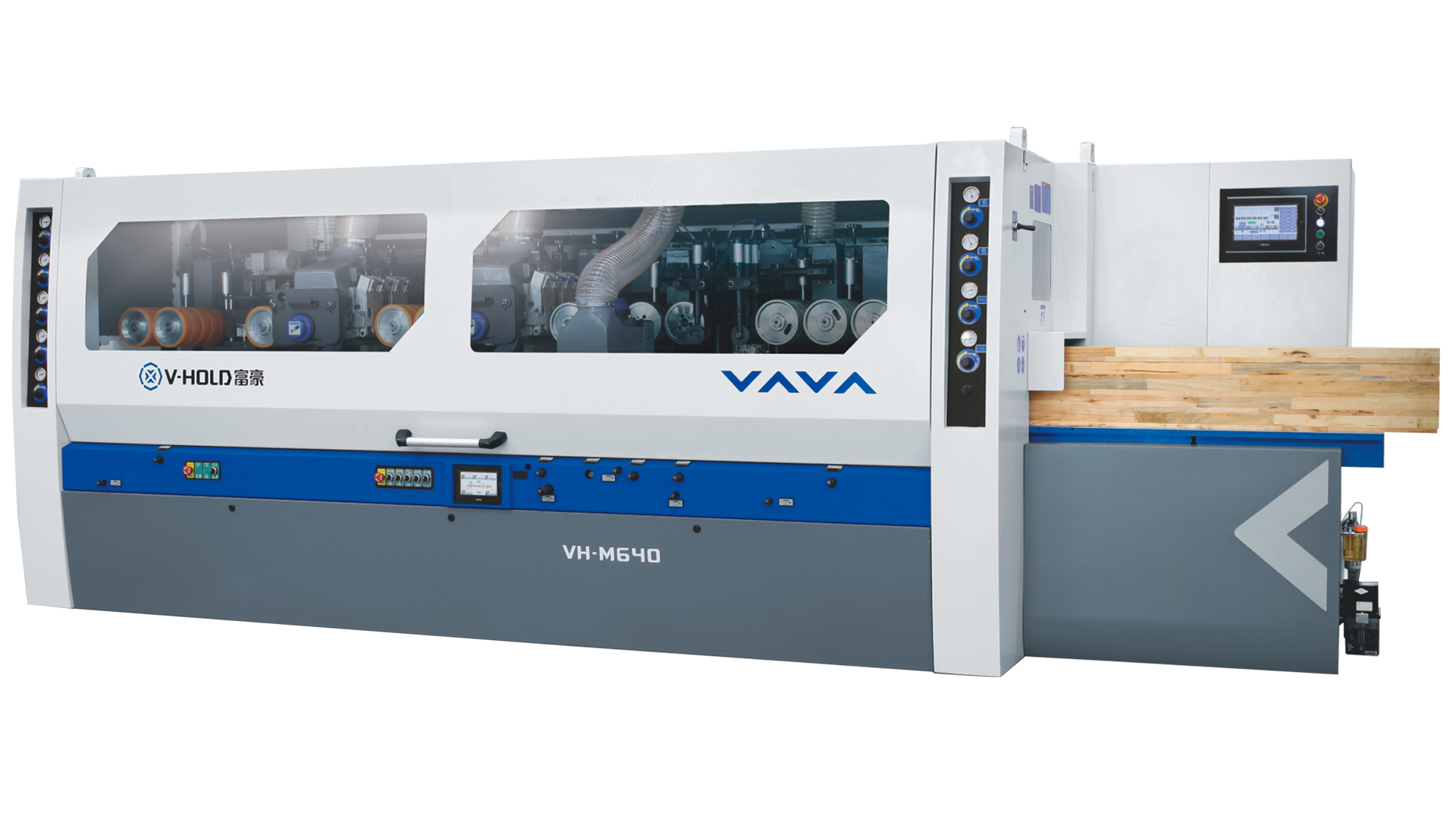

Четырехсторонний станок V-Hold VH MВ640A

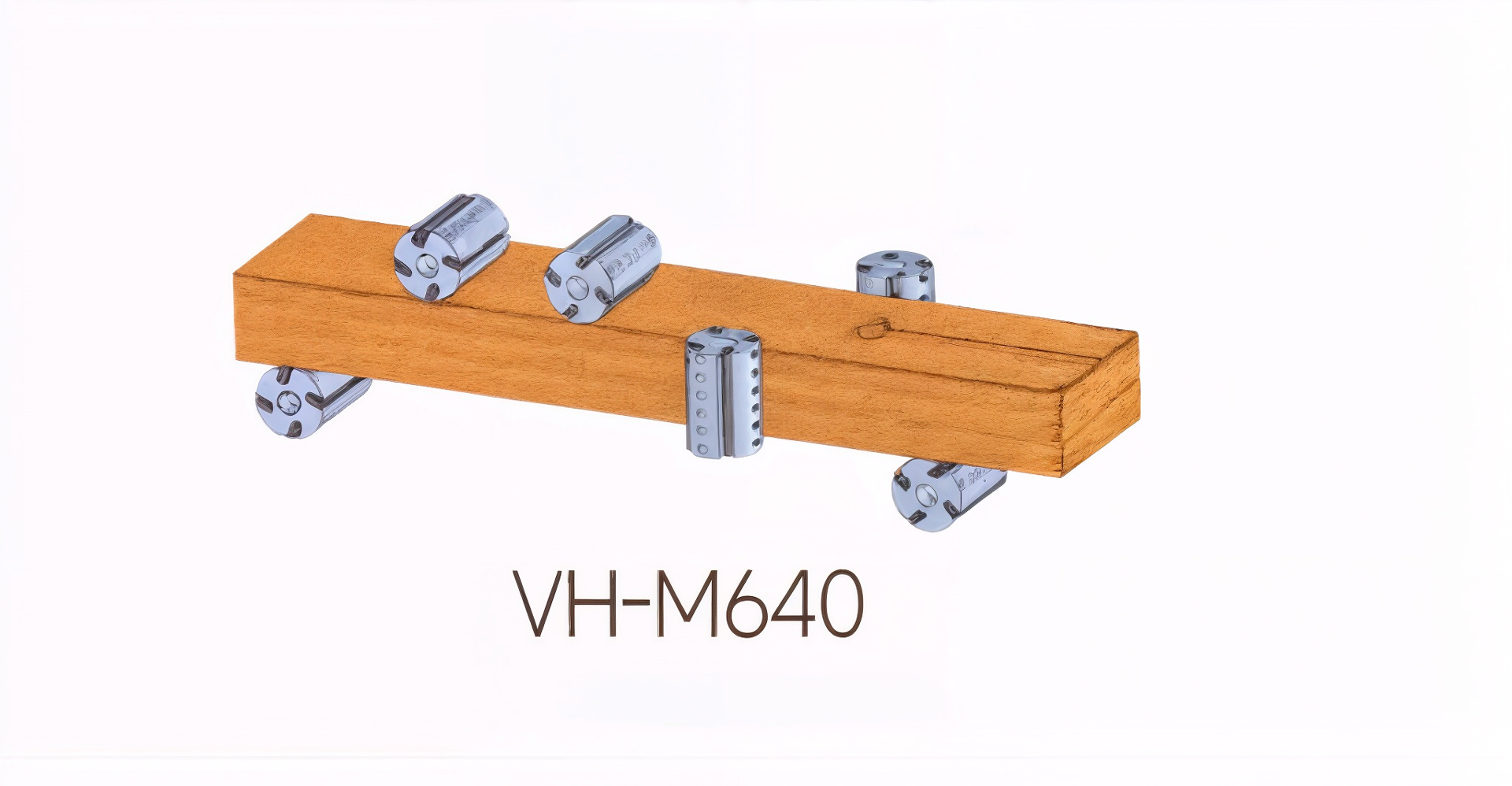

Четырехсторонний станок V-Hold VH MВ640А — это 6-шпиндельный высокопроизводительный агрегат, созданный для предприятий, ориентированных на выпуск точной и качественной погонажной продукции. Этот 4 сторонний станок способен выполнять комплексную обработку заготовок по всем четырём граням за один проход — от калибровки до изготовления сложных профилей: вагонки, блок-хауса, имитации бруса, плинтусов и наличников. Особенности данной модели — наличие контропор на горизонтальных шпинделях и интуитивно понятный сенсорный экран управления, что обеспечивает не только стабильность резания, но и удобство настройки даже в условиях интенсивного производства.

Назначение и сферы применения

• Производство строительного бруса, имитации бруса, блок-хауса и других профилированных изделий.
• Точная калибровка пиломатериалов по толщине и ширине с минимальными допусками.
• Изготовление элементов интерьерной отделки: вагонка, плинтус, наличники, рейки.
• Использование на малых, средних и крупных деревообрабатывающих предприятиях, включая мебельное и строительное производство.

Основные технические параметры

Технологические преимущества модели

• Контропоры на горизонтальных шпинделях: обеспечивают жёсткую поддержку заготовки в зоне резания, исключая вибрации и прогибы, особенно при обработке массивных или длинномерных деталей.
• Цельнолитая чугунная станина: изготовлена из высокопрочного чугуна HT300 с последующей термообработкой — гарантирует устойчивость к деформациям и вибрациям даже при максимальных нагрузках.
• Сенсорное управление: современный 10,2-дюймовый touch screen экран позволяет быстро настраивать параметры обработки и контролировать работу станка в реальном времени.
• Универсальность по размерам: способен обрабатывать заготовки толщиной до 300 мм — одно из самых широких значений в своём классе.
• Пневматический прижим и рифлёные ролики: обеспечивают надёжную фиксацию материала и плавную подачу даже коротких заготовок (от 200 мм), исключая проскальзывание и брак.

Четырехсторонний станок V-Hold VH MВ640А — это инженерное решение, сочетающее мощность, точность и эргономику. Благодаря продуманной конструкции и качественным комплектующим, он идеально подходит для серийного производства с минимальными затратами на обслуживание и простои.

Технические характеристики станка

Подробное описание ключевых узлов станка

Станина

• Цельнолитая конструкция из чугуна марки HT300, прошедшая термообработку для снятия внутренних напряжений.
• Обеспечивает исключительную жёсткость и полное отсутствие вибраций даже при работе на предельных скоростях и нагрузках.

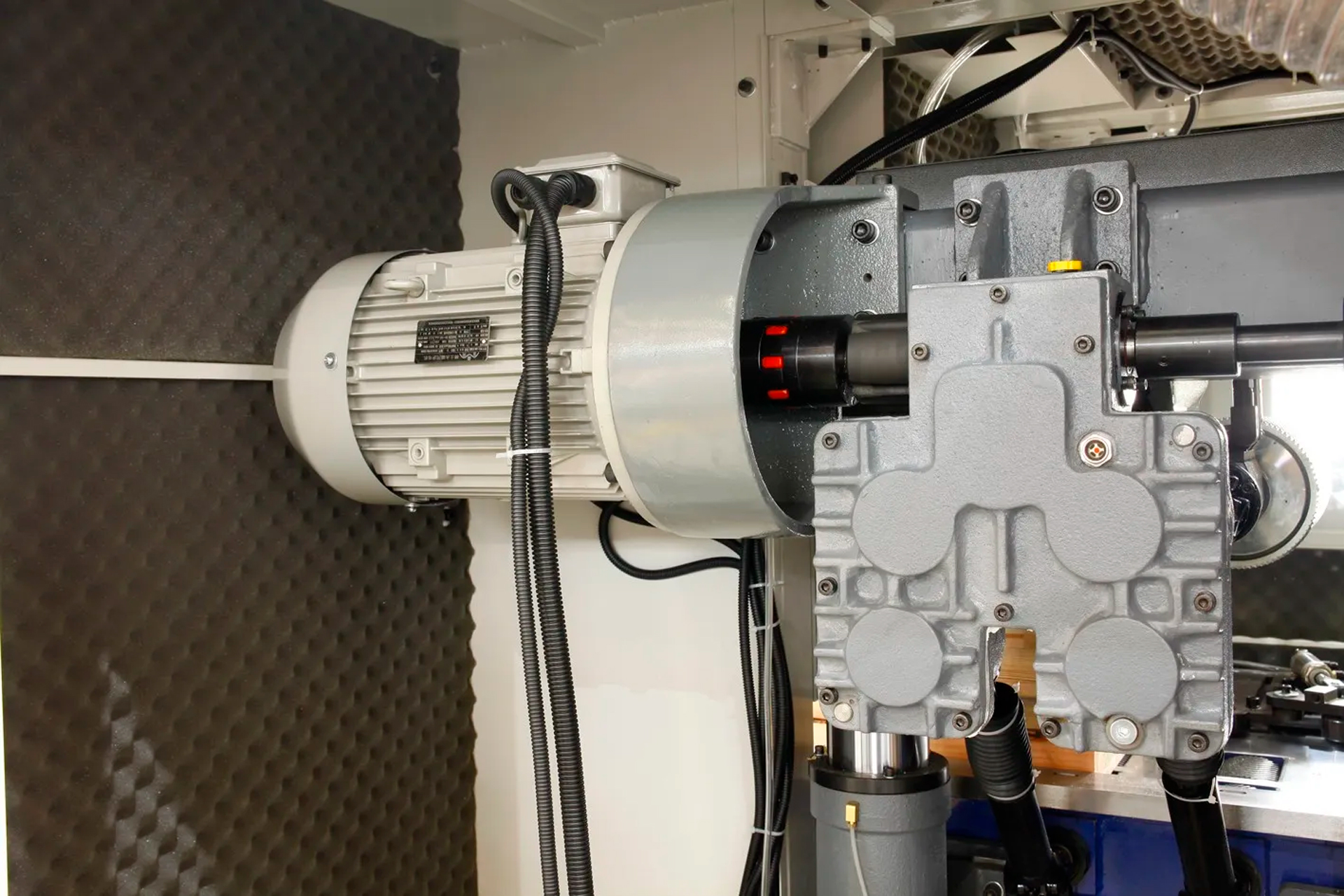

Шпиндели

• 6 высокоточных шпинделей с посадочным диаметром 50 мм, частотой вращения до 6 500 об/мин.
• Комплектуются подшипниками SKF — обеспечивают длительный срок службы, минимальный люфт и идеальное качество поверхности.
• Стандартная частота вращения — 6 000 об/мин, с возможностью регулировки под задачу.

Подающий стол

• Длина — 2 000 мм, изготовлен из легированной стали повышенной износостойкости.
• Регулировка по высоте и горизонтали осуществляется с помощью механических рычагов — просто, точно и надёжно.
• Центральная система смазки автоматически распределяет смазку по всей длине, снижая трение и увеличивая ресурс.

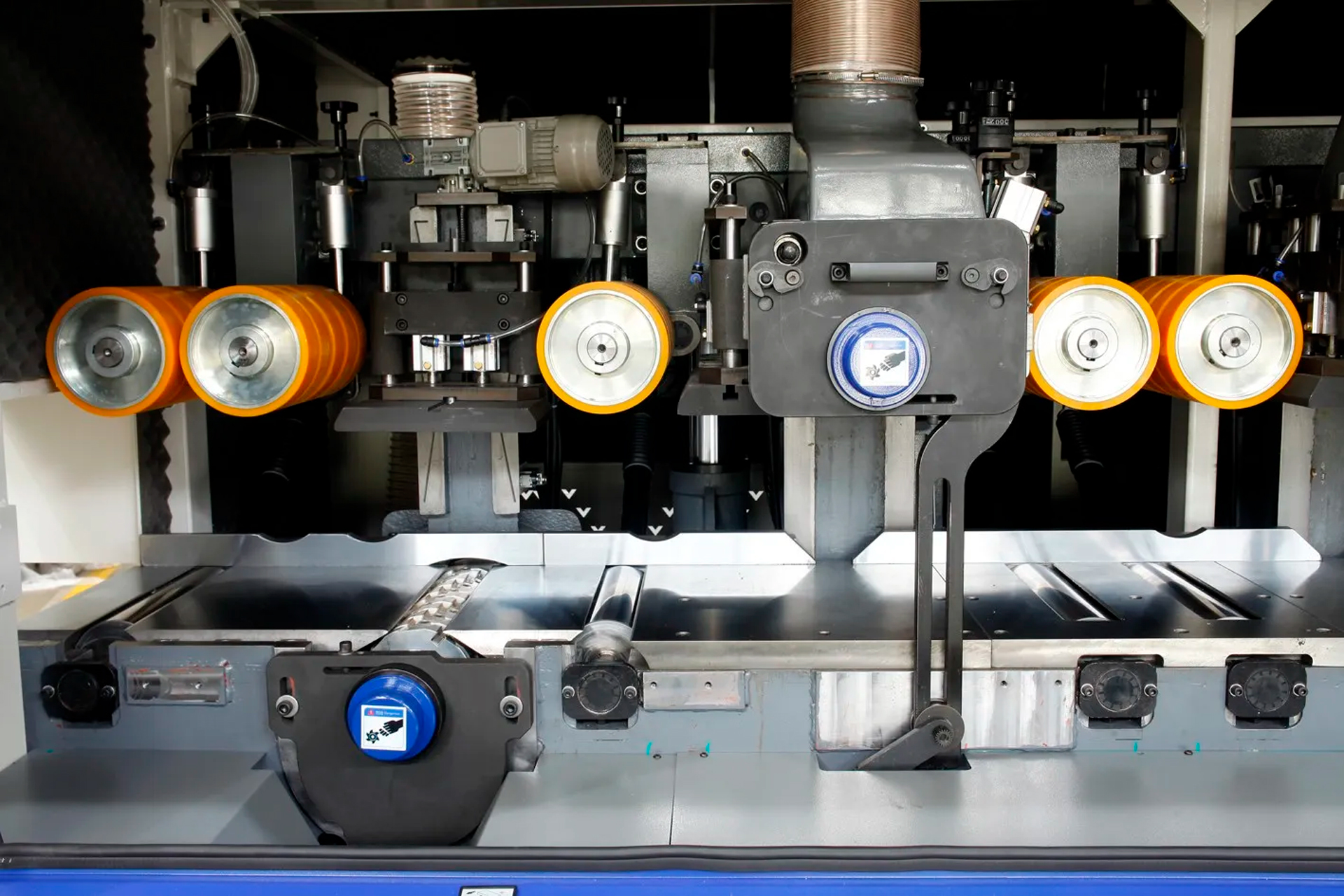

Механизм подачи коротких заготовок

• Позволяет эффективно обрабатывать детали длиной от 200 мм.
• Рифлёные входные ролики обеспечивают надёжный захват, а обрезиненные выходные — бережную подачу без повреждений.
• Дополнительный поднимающийся ролик стабилизирует заготовку на входе в зону резания.
• Пневматические прижимные планки адаптируют усилие под плотность древесины, исключая смещение материала.

Система подачи

• Усиленный безлюфтовый редуктор и карданные валы передают крутящий момент без потерь.
• Вариатор от Kawasaki (Япония) обеспечивает плавную регулировку скорости подачи в диапазоне 6–28 м/мин.
• Пневматическое управление прижимными вальцами — возможность точной настройки под любой тип древесины.

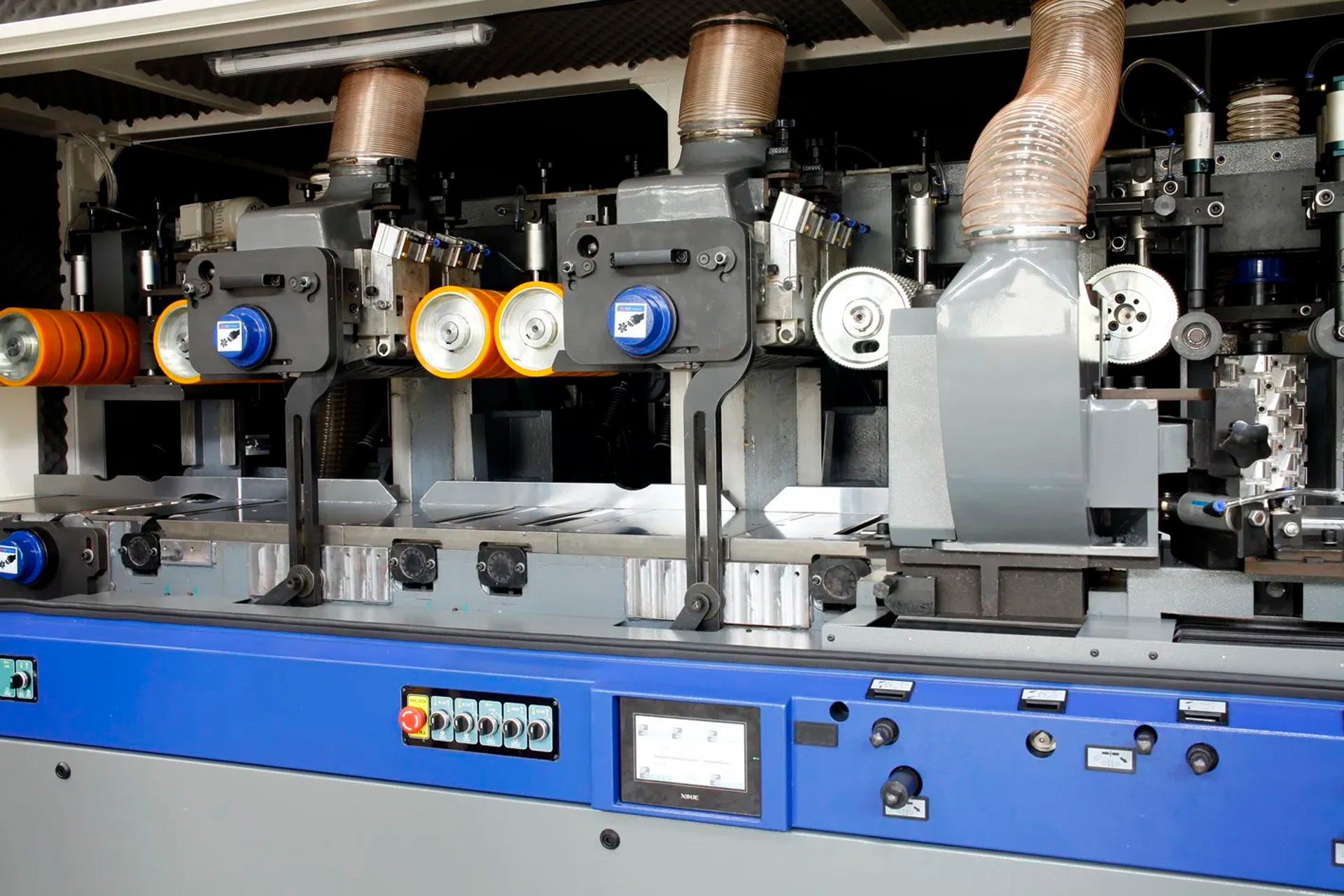

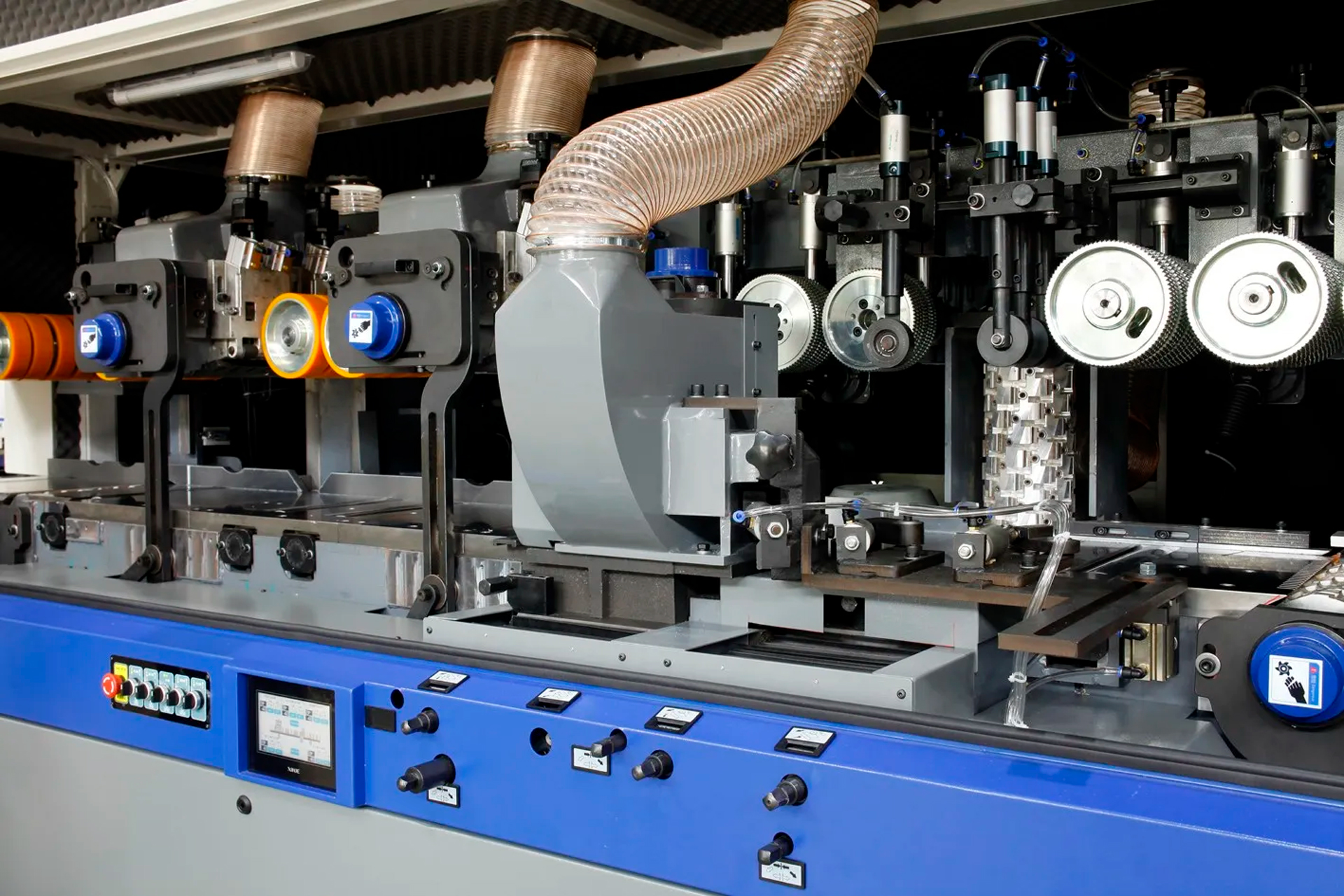

Пульт управления

• Основной пульт оснащён кнопкой аварийной остановки, переключателями реверса и подъёма траверсы.
• Дополнительный сенсорный экран на передней панели позволяет управлять левым вертикальным и верхними шпинделями.
• Эргономичное расположение органов управления снижает утомляемость оператора.

Быстрая настройка

• Все шпиндели регулируются с передней панели станка без необходимости снимать защитные кожухи.
• Механическая цифровая шкала позволяет точно настраивать прижимные пластины.
• Устройства управления соответствуют современным стандартам эргономики и безопасности.

Преимущества использования контропор

• Повышенная жёсткость: Контропоры на горизонтальных шпинделях предотвращают деформацию заготовки под нагрузкой, обеспечивая стабильность резания.
• Минимизация вибраций: Плотный контакт заготовки с инструментом исключает колебания, что особенно важно при обработке тонких или длинных деталей.
• Идеальное качество поверхности: Отсутствие вибраций гарантирует гладкую поверхность без волн, ступенек и следов резания.
• Повышенная безопасность: Надёжная фиксация материала снижает риск выброса заготовки и повреждения инструмента.
• Стабильность размеров: Обеспечивает точность позиционирования до 0,01 мм, что критично для серийного производства.

Главные достоинства 4 стороннего станка V-Hold

1. Высокая мощность: Все шпиндели по 15 кВт — позволяют работать с твёрдыми породами дерева и выполнять глубокое фрезерование без потери качества.
2. Прецизионная точность: Шпиндели и цифровая настройка гарантируют повторяемость размеров с минимальными допусками.
3. Надёжная конструкция: Цельнолитая станина и контропоры обеспечивают устойчивость даже при максимальной производительности.
4. Широкая универсальность: Обработка заготовок толщиной до 300 мм — одно из самых высоких значений в классе четырехсторонних станков.
5. Проверенные комплектующие: Используются компоненты от мировых брендов: Siemens, Schneider, SKF, Kawasaki.

Экономическая выгода

Купить четырехсторонний станок V-Hold VH MВ 640 А стоит, поскольку это инвестиция в стабильное и высокопроизводительное оборудование, которое быстро окупается за счёт высокой скорости обработки, минимального брака и снижения затрат на обслуживание.

Базовая комплектация

• Четырехсторонний станок MВ640А в сборе
• Цельнолитая чугунная станина с термообработкой
• 6 высокоточных шпинделей с подшипниками SKF
• Система подачи с вариатором Kawasaki
• Подающий и выходной столы
• Пульт управления с сенсорным экраном
• Центральная система смазки подающего стола
• Электронные компоненты от Siemens и Schneider
• Инструкция по эксплуатации

Опциональное оснащение

• Линия автоматической подачи заготовок в четырехсторонний станок
• Роликовый транспортер (рольганг)
• Система расштабелирования с автоматической подачей
• Узел сортировки готовой продукции
• Упаковочная линия
