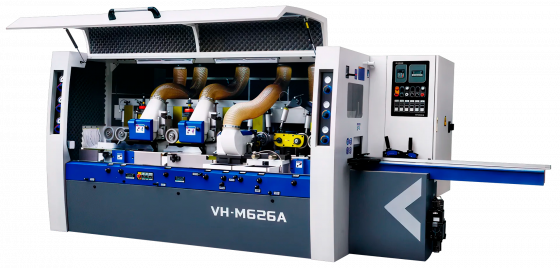

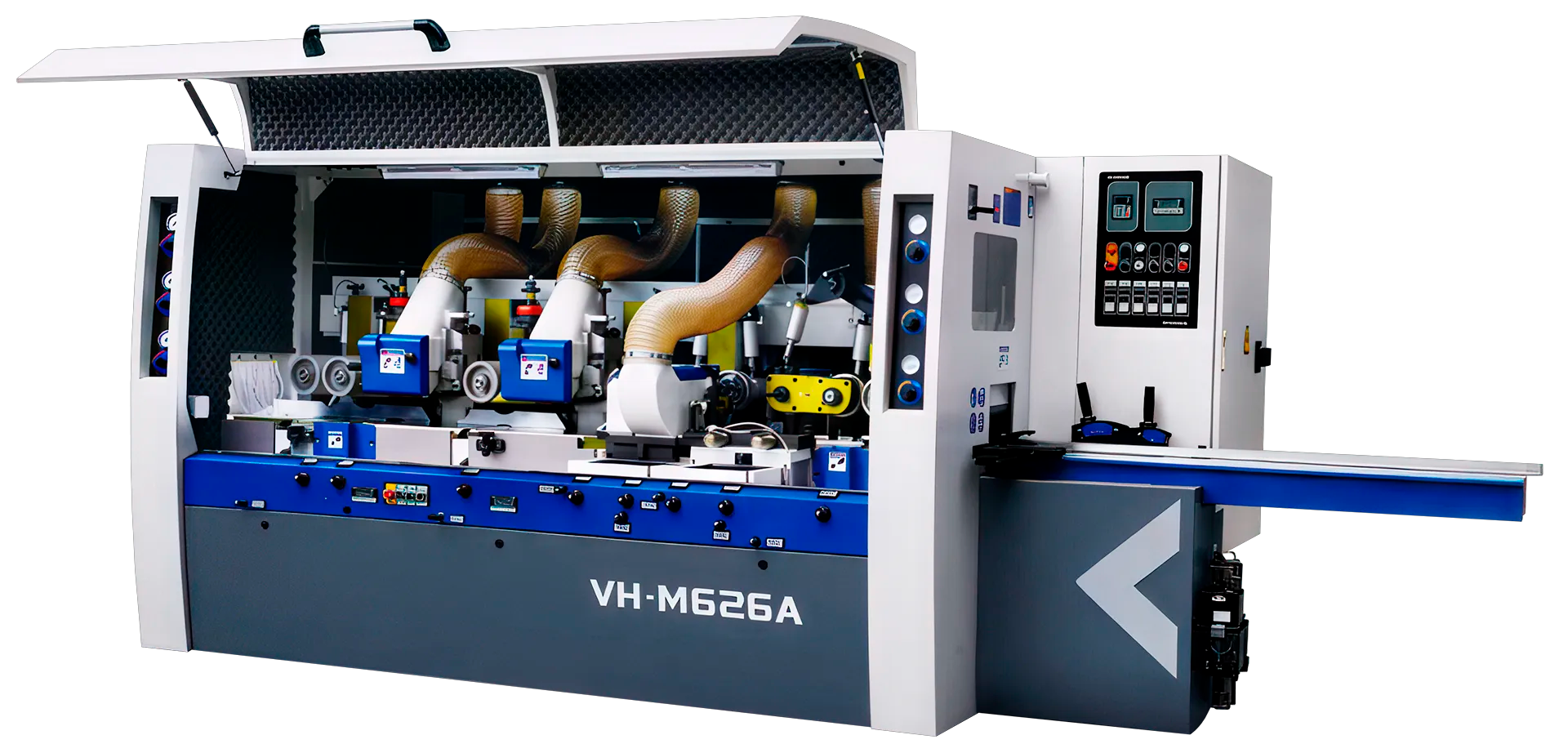

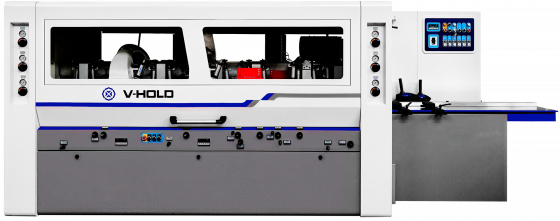

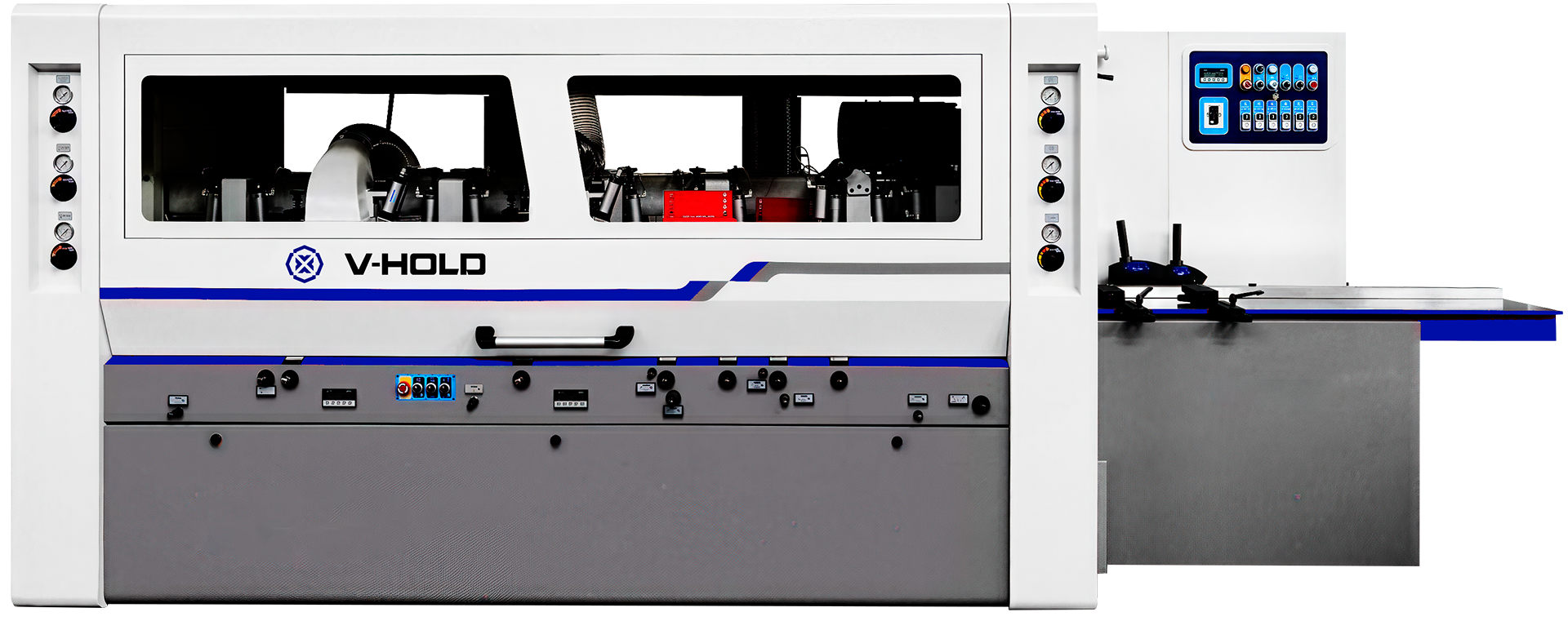

Четырехсторонний станок V-HOLD VH MB626A

Четырехсторонний станок V-Hold VH MB626A — это 6-шпиндельное деревообрабатывающее оборудование, разработанное для предприятий, которым необходима повышенная производительность и способность обрабатывать заготовки большей толщины. Этот 4 сторонний станок отличается от моделей серии MB623A увеличенной рабочей толщиной (до 200 мм), более мощными двигателями (до 11 кВт на всех шпинделях), посадочным диаметром шпинделя 50 мм, повышенной длиной рабочегно стола (2 000 мм), что позволяет ему эффективно справляться с массивными заготовками из твёрдых пород дерева. Он идеально подходит для производства строительного бруса, толстых погонажных изделий, мебельных щитов и других деталей, требующих высокой жёсткости обработки и стабильного качества поверхности.

Назначение и области применения

• Используется для обработки тяжёлых и плотных заготовок.
• Производство строительного бруса, имитации бруса и блок-хауса увеличенного сечения.
• Изготовление толстых плинтусов, наличников, мебельных щитов и декоративных элементов из твёрдых пород дерева.
• Применение на крупных деревообрабатывающих предприятиях, где требуется высокая нагрузочная способность и стабильность при длительной работе.
• Использование в составе автоматизированных линий благодаря повышенной мощности и надёжности конструкции.

Ключевые функциональные возможности

Технологические особенности модели

• Цельнолитая чугунная станина: выполнена из марки HT300, прошла специальную термообработку — гарантирует максимальную устойчивость к вибрациям и деформациям.
• Мощные шпиндели: все шесть шпинделей оснащены двигателями по 11 кВт, что позволяет эффективно работать с плотными породами дерева и глубокими проходами.
• Повышенная жёсткость: посадочный диаметр шпинделя 50 мм и увеличенный диаметр самих шпинделей (до 200 мм) обеспечивают стабильность при обработке толстых заготовок.
• Универсальность: возможность работы с заготовками шириной до 260 мм и толщиной до 200 мм делает станок одним из самых производительных в своём классе.

Четырехсторонний станок V-Hold VH MB626A — это выбор для предприятий, которым нужна максимальная мощность и надёжность. Его конструкция позволяет работать в условиях серийного производства с минимальными простоем и обслуживанием.

Технические характеристики станка

Детальное описание узлов станка

Станина

• Цельнолитая чугунная станина из марки HT300, прошедшая специальную термообработку для снятия внутренних напряжений.
• Обеспечивает максимальную жёсткость и полное отсутствие вибраций даже при длительной работе на высоких скоростях подачи.

Шпиндели

• Шесть прецизионных шпинделей с посадочным диаметром 50 мм и частотой вращения до 6 500 об/мин.
• Оснащены подшипниками SKF — обеспечивают долгий срок службы, минимальный люфт и чистое пиление.
• Настройка всех шпинделей осуществляется с передней панели без вскрытия защитных кожухов.

Подающий стол

• Длина подающего стола — 2 000 мм, материал — легированная сталь повышенной твёрдости.
• Регулировка по высоте и горизонтали выполняется механическими рычагами — точная и надёжная настройка.
• Центральная система смазки равномерно распределяет смазку по всей длине, снижая трение и износ.

Механизм подачи коротких заготовок

• Система позволяет эффективно работать с заготовками длиной от 200 мм.
• Рифлёные входные ролики обеспечивают надёжный захват, обрезиненные выходные — бережную подачу без повреждения поверхности.
• Поднимающийся подающий ролик стабилизирует заготовку на входе в зону обработки.
• Пневматические прижимные планки создают оптимальное усилие прижима, исключающее проскальзывание.

Система подачи

• Усиленный редуктор и карданные валы обеспечивают мощную передачу крутящего момента без люфтов.
• Инвертор от компании Kawasaki (Япония) позволяет плавно регулировать скорость подачи в диапазоне 6–36 м/мин.
• Пневматическое управление прижимными вальцами — возможность точной настройки усилия в зависимости от плотности древесины.

Быстрая настройка

• Все шпиндели настраиваются с передней панели станка без необходимости открывать защитные кожухи — это значительно сокращает время наладки и повышает безопасность.
• Механическая цифровая шкала позволяет точно выставлять положение прижимных пластин и высоту шпинделей.
• Эргономичное расположение органов управления обеспечивает удобный доступ оператору во время работы.

Пульт управления

• Основной пульт оснащён кнопкой аварийного останова, переключателями для реверса и подъёма траверсы.
• Эргономичное расположение элементов управления снижает нагрузку на оператора.
• Бесступенчатая регулировка усилия прижима пневматических роликов расположена на правой стороне защитного кожуха.

Главные преимущества 4 стороннего станка V-Hold

1. Мощность: Все шпиндели — по 11 кВт, что обеспечивает работу с плотными породами и большими глубинами резания.
2. Жёсткость: Посадочный диаметр 50 мм и увеличенные размеры шпинделей повышают устойчивость при обработке толстых заготовок.
3. Производительность: Рабочая толщина до 200 мм позволяет выпускать продукцию, недоступную на станках серии MB623A.
4. Надёжность: Комплектующие от мировых лидеров: Siemens, Schneider, SKF, Kawasaki.
5. Универсальность: Подходит для широкого спектра профилей и типов древесины.

Экономическая эффективность

Купить четырехсторонний станок V-Hold VH MB626A — значит получить мощное и производительное оборудование, способное быстро окупиться за счёт высокой скорости, минимальных простоев и отличного качества продукции.

Комплектация

• Четырехсторонний станок MB626A в сборке
• Цельнолитая чугунная станина
• 6 прецизионных шпинделей с подшипниками SKF
• Система подачи с инвертором Kawasaki
• Подающий и выходной столы
• Пульт управления
• Центральная система смазки стола
• Комплект электроники (Siemens, Schneider)
• Инструкция по эксплуатации

Дополнительная комплектация

• Контропоры на горизонтальных шпинделях: предотвращают прогиб заготовки, исключают вибрации и повышают качество поверхности.
• 10,2-дюймовый сенсорный экран (Touch Screen): используется для цифрового управления левым вертикальным и верхними шпинделями, позволяет сохранять программы обработки и ускоряет наладку.
• Комбинированный вариант: исполнение с контропорами + 10,2-дюймовый Touch Screen экран — оптимальное решение для предприятий, требующих максимальной точности, производительности и удобства управления.

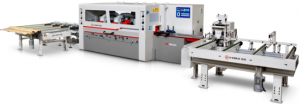

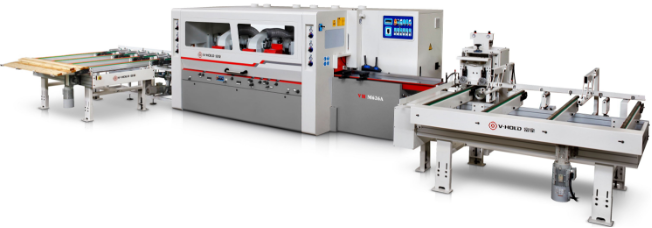

• Линия автоматической подачи в четырехсторонний станок
• Роликовый транспортер (рольганг)
• Система расштабелирования с автоматической подачей
• Узел сортировки готовой продукции
• Упаковочная линия
