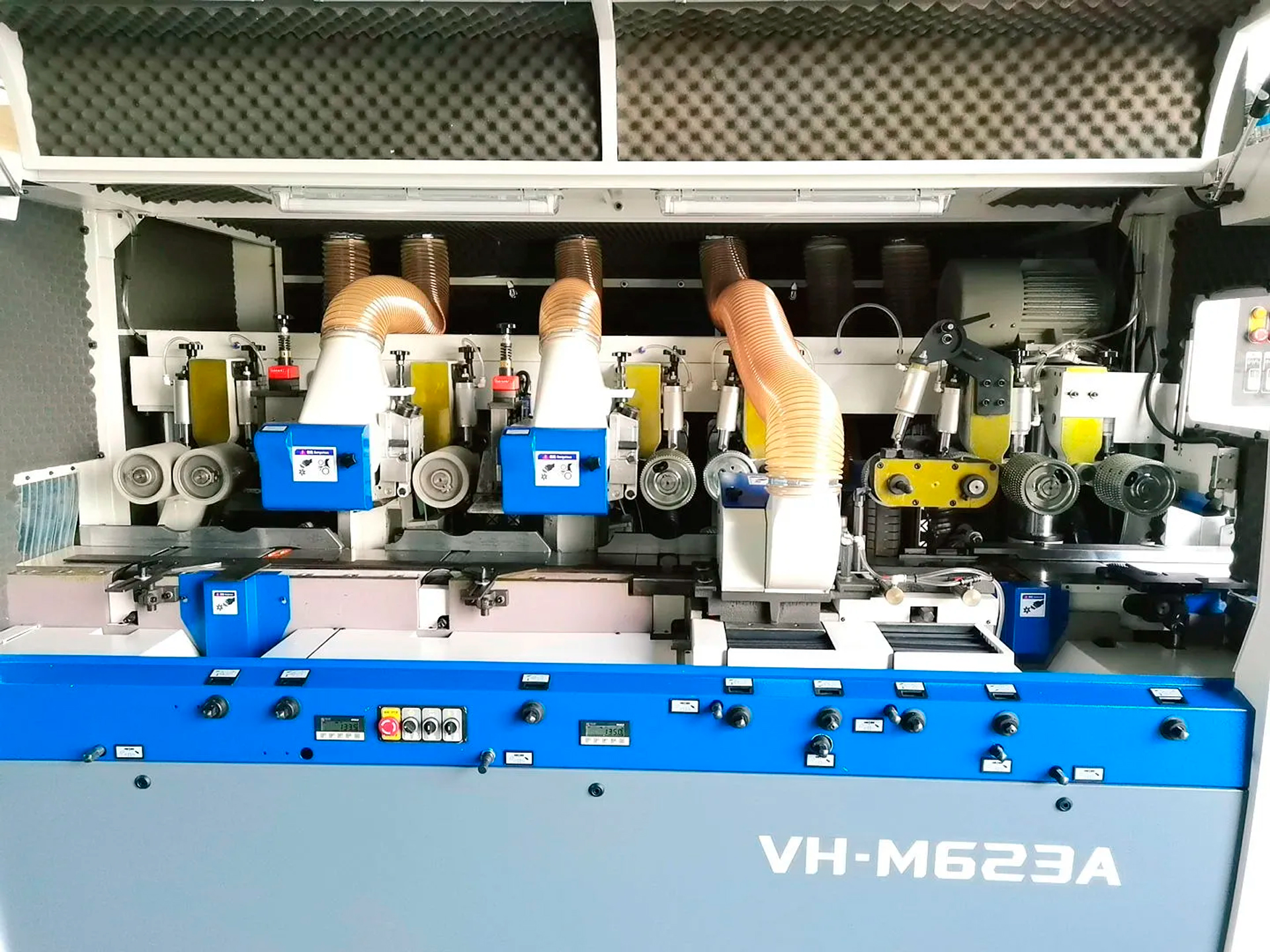

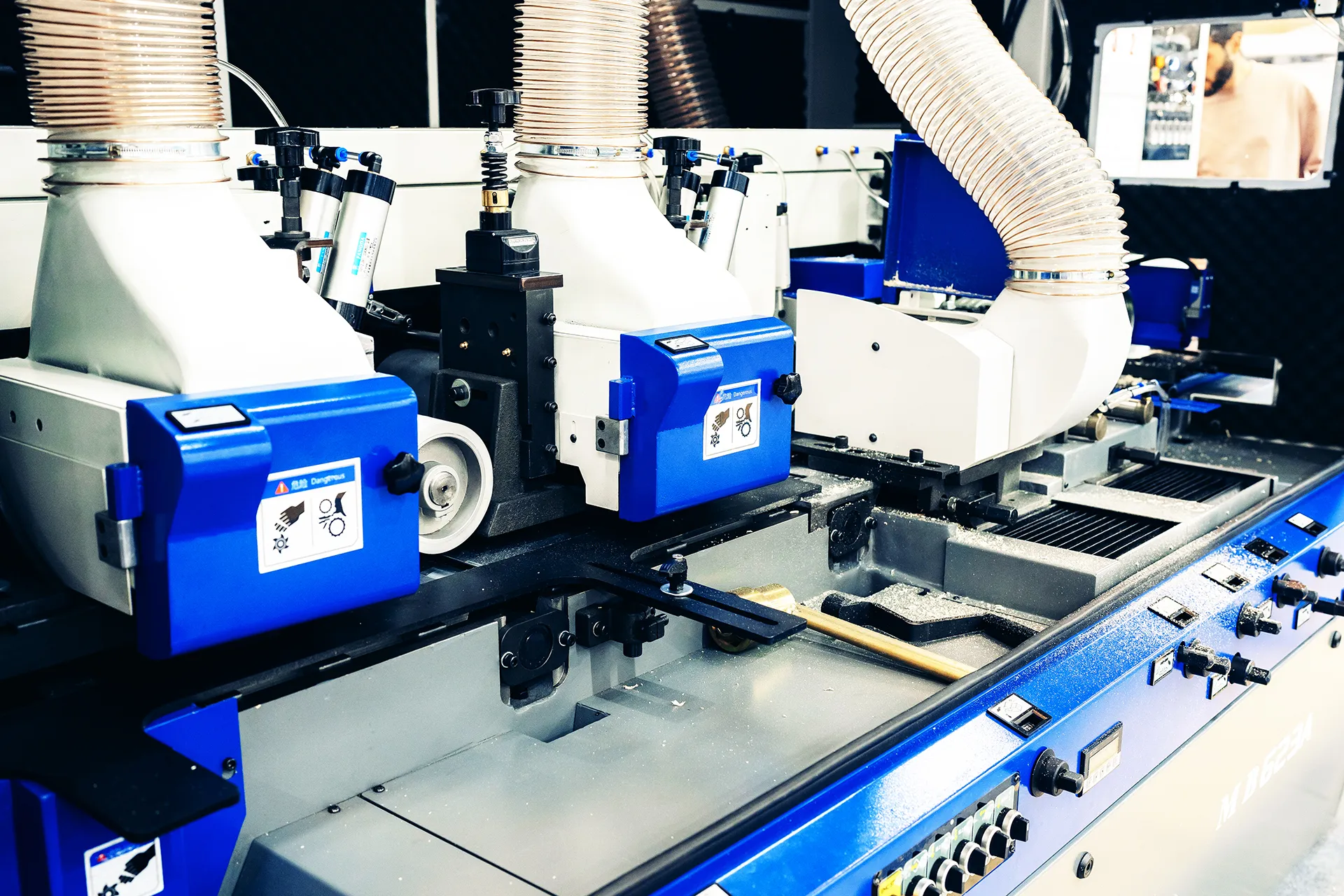

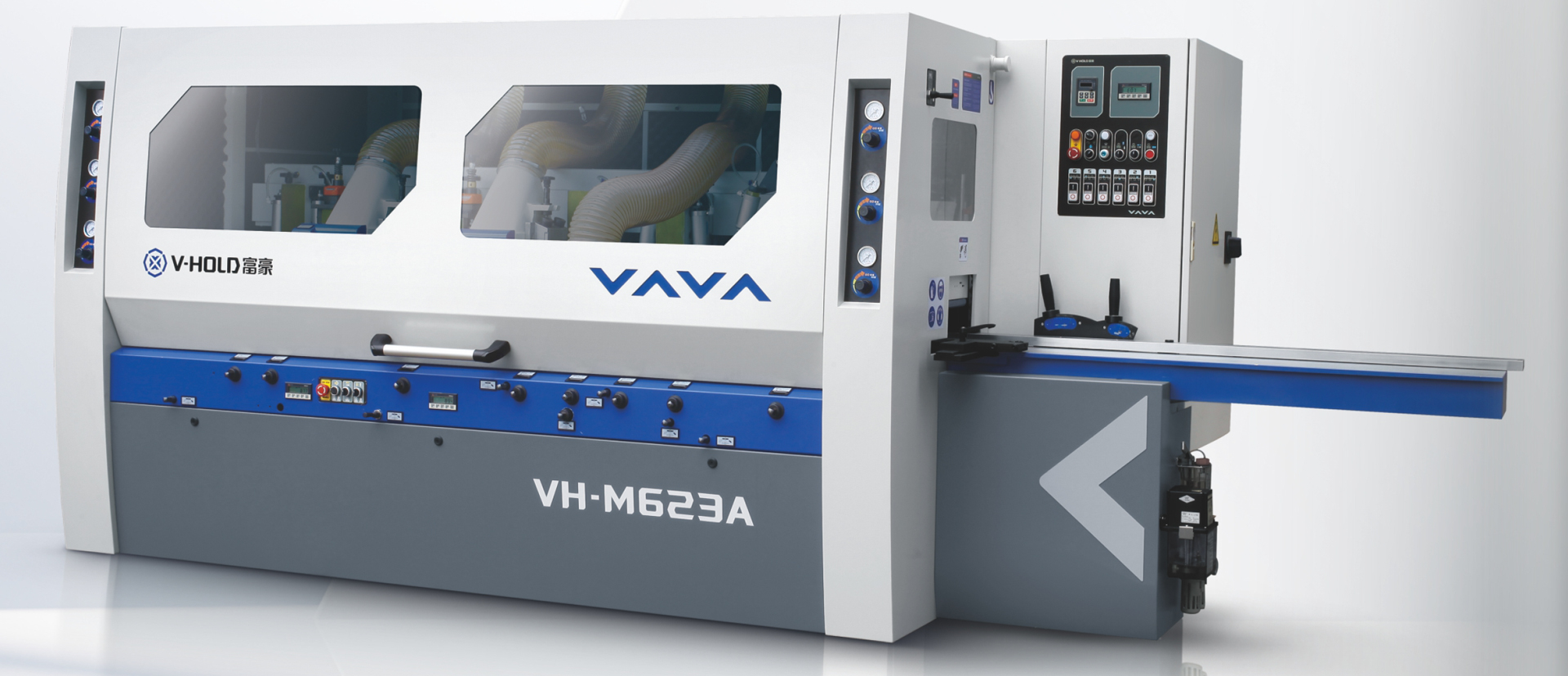

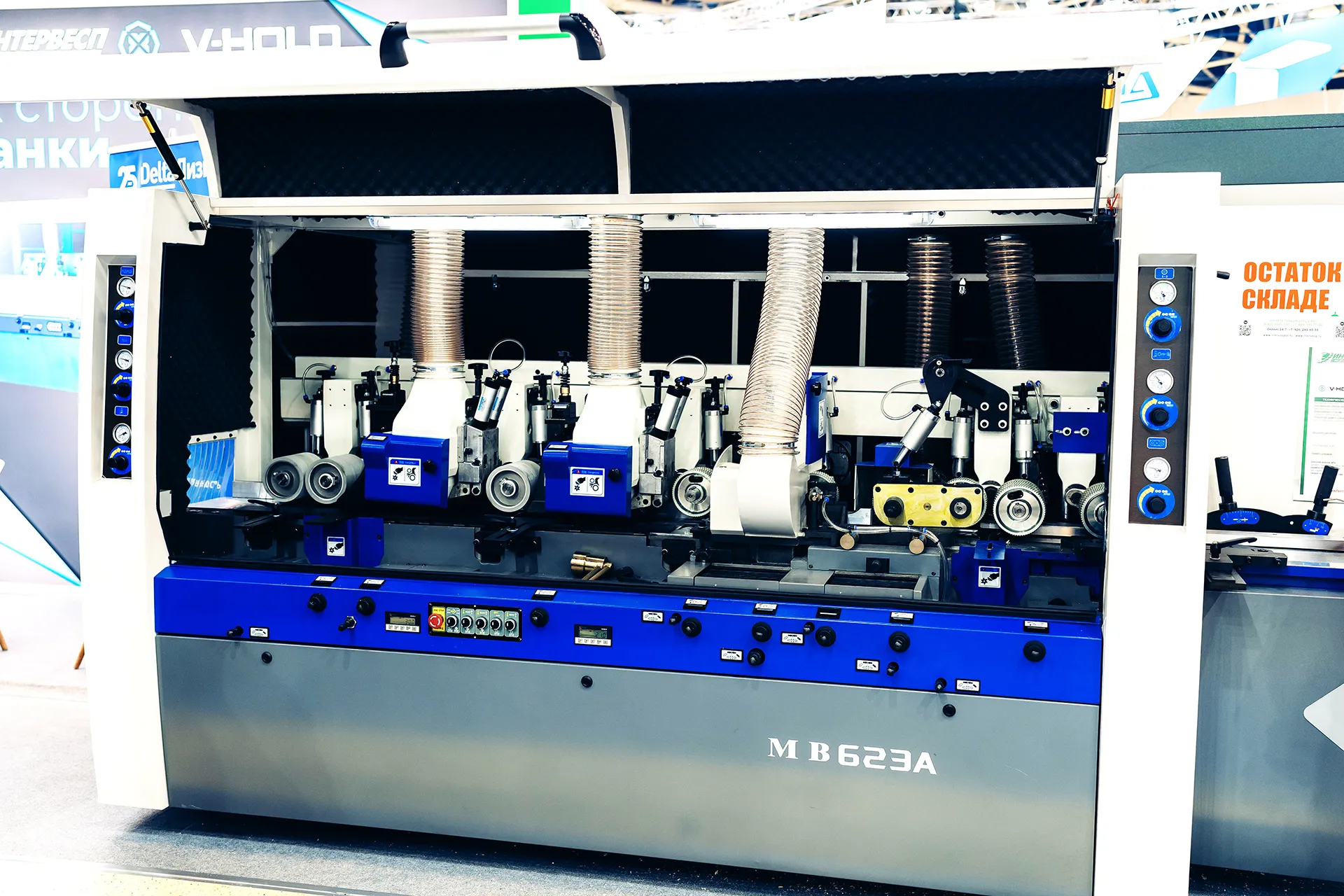

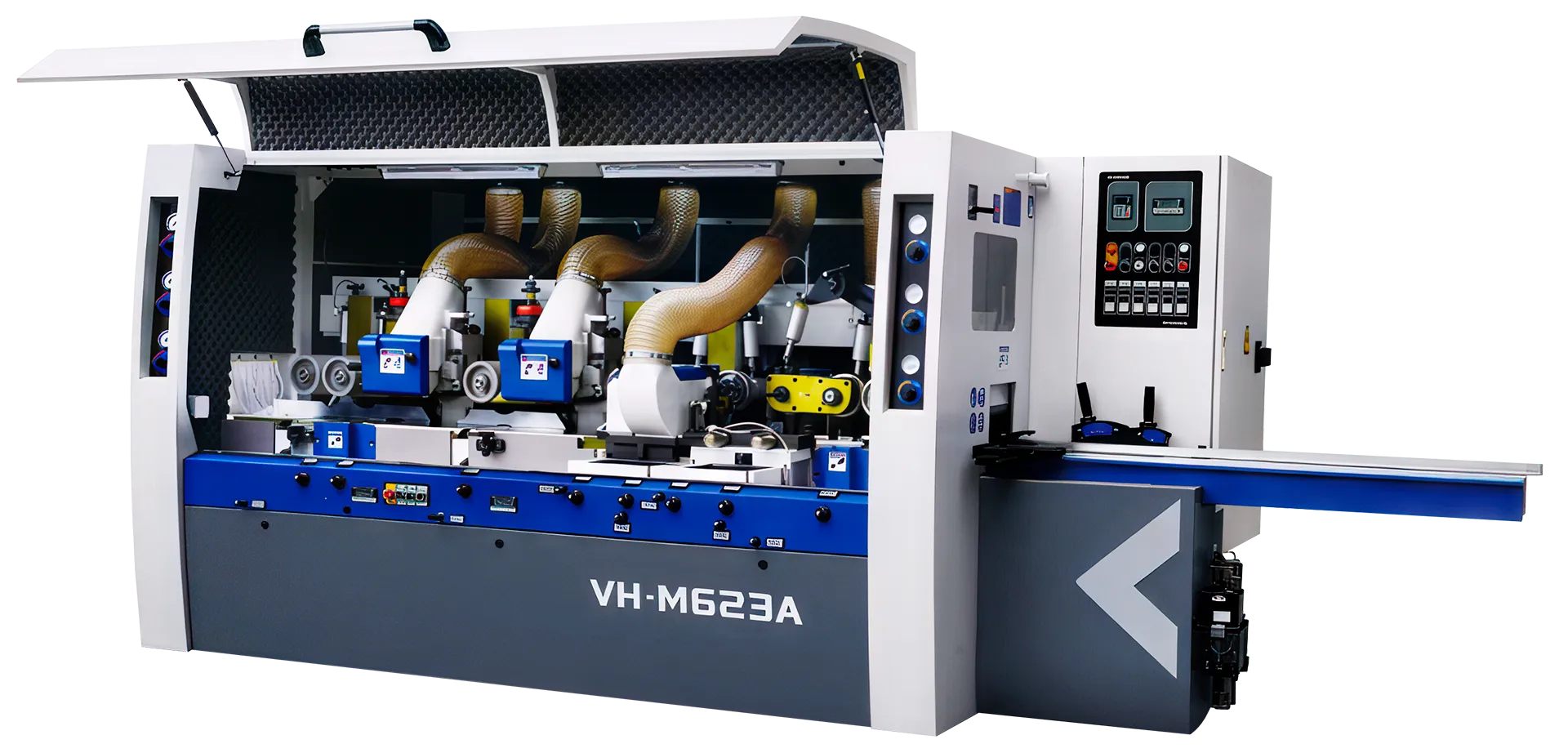

Четырехсторонний станок V-Hold VH MВ623АV (Servo)

Четырехсторонний станок V-Hold VH MB623АV (Servo) — это 6-шпиндельное деревообрабатывающее оборудование нового поколения, разработанное для предприятий, которым необходима максимальная производительность и технологическая гибкость. Этот 4 сторонний станок представляет собой расширенную версию базовой модели MB623A, оснащённую ключевыми опциями: сервоприводами на вертикальных шпинделях, сенсорным экраном управления и контропорой. В отличие от стандартной модели MB623A (до 36 м/мин), данная модификация обеспечивает скорость подачи до 60 м/мин, а по сравнению с обычной скоростной версией — добавляет повышенную точность и возможность обработки сложных профилей за счёт сервошпинделей и цифрового интерфейса.

Назначение и области применения

• Производство имитации бруса, блок-хауса, вагонки и плинтусов с высокой детализацией.
• Изготовление фигурных наличников, декоративных элементов интерьера и мебельных профилей.
• Обработка заготовок из хвойных и лиственных пород дерева в условиях непрерывного серийного производства.
• Создание эксклюзивных изделий с фасками и скосами без использования дополнительного оборудования.

Ключевые функциональные возможности

Технологические особенности модели

• Сенсорный экран (Touch Screen): современный HMI-интерфейс позволяет сохранять программы обработки, быстро перенастраивать станок под новые профили и контролировать параметры в реальном времени.
• Сервоприводы (Servo): севошпиндели работают на частоте 8 500 об/мин, что обеспечивает чистое и точное фрезерование сложных рельефов, особенно на твёрдых породах дерева.
• Контропора: установленная под зоной обработки, она предотвращает прогиб заготовки, исключает вибрации и гарантирует идеально ровный рез даже при высокой скорости подачи.
• Повышенная скорость подачи: 60 м/мин — одна из самых высоких в классе, что позволяет значительно увеличить объём выпускаемой продукции.

Четырехсторонний станок V-Hold VH MB623АV (Servo) — это решение для тех, кто не хочет выбирать между скоростью, точностью и универсальностью. Он сочетает передовые технологии в одном надёжном устройстве, подходящем как для массового, так и для мелкосерийного производства.

Технические характеристики станка

Детальное описание узлов станка

Станина

• Цельнолитая чугунная станина из марки HT300 прошла специальную термообработку для снятия внутренних напряжений.
• Конструкция обеспечивает максимальную жёсткость и полное отсутствие вибраций даже при работе на скорости 60 м/мин.

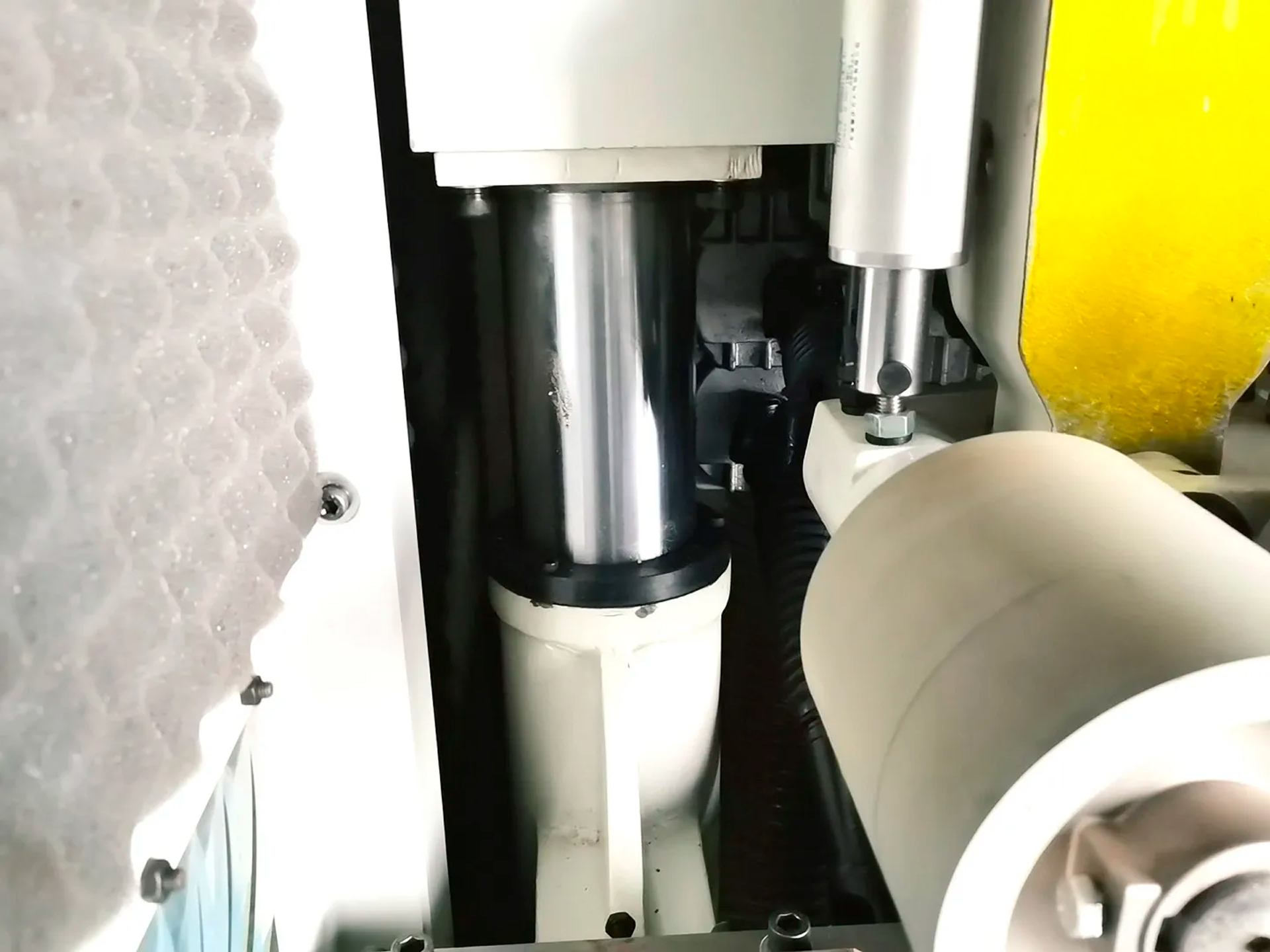

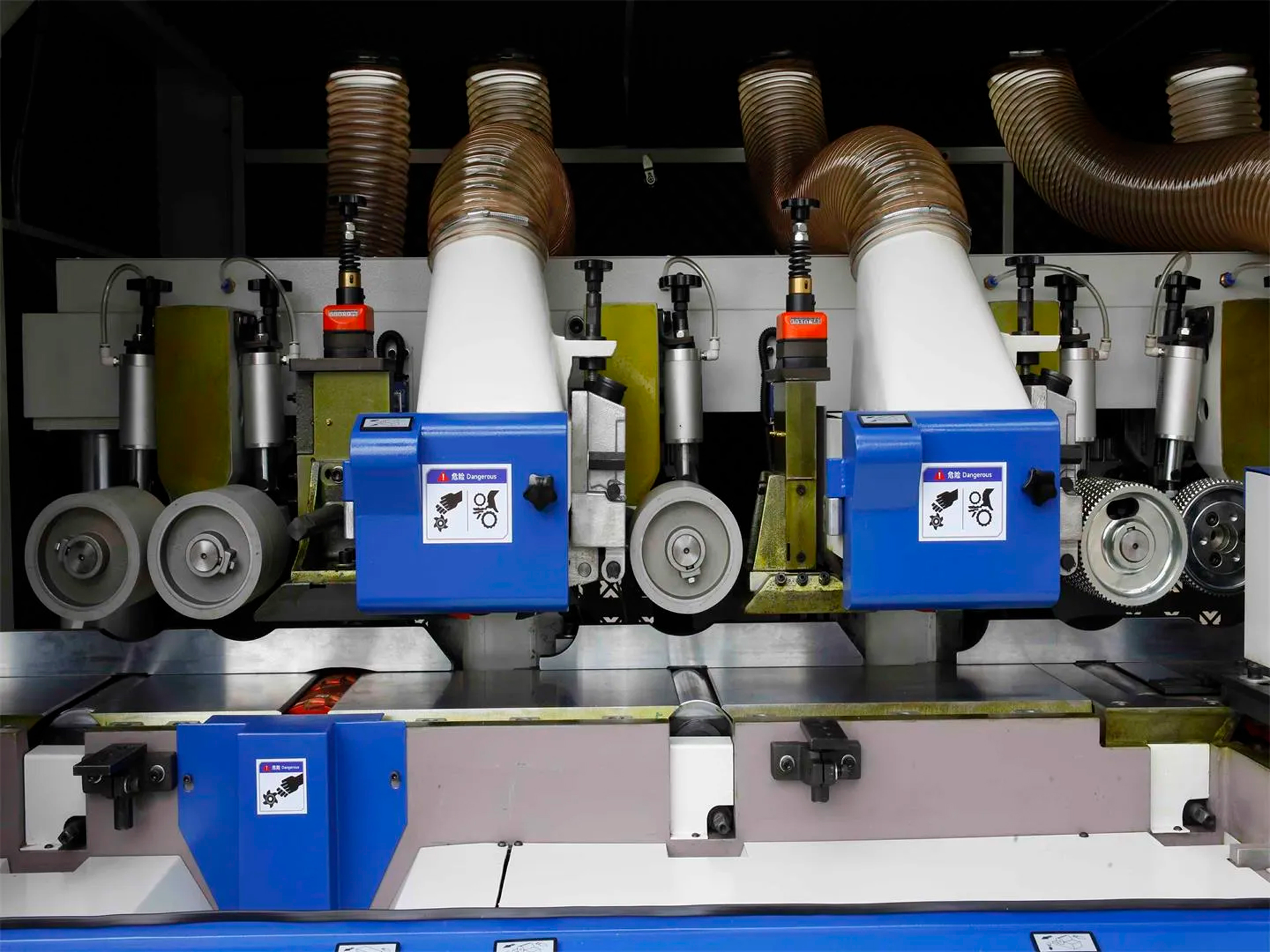

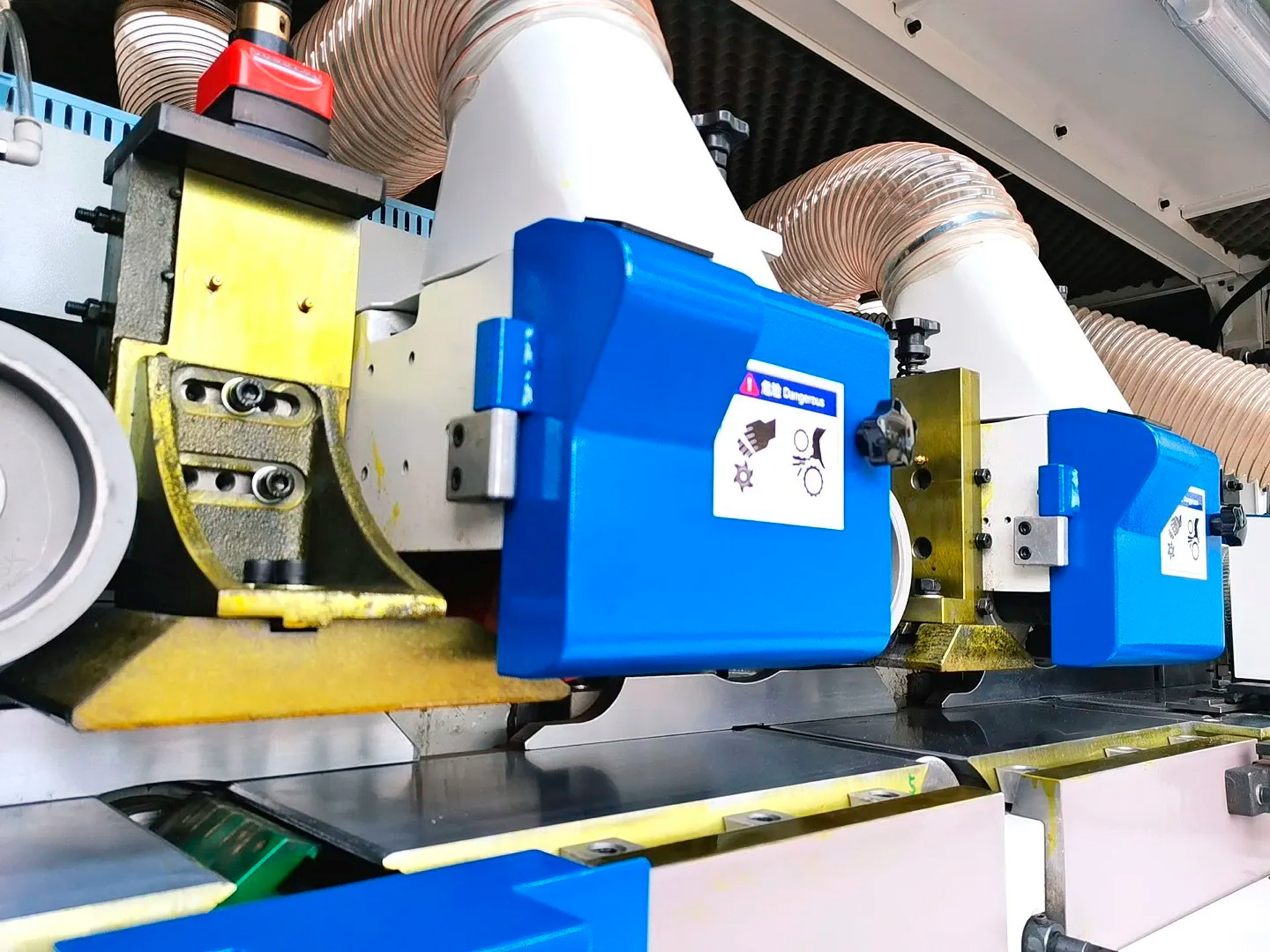

Шпиндели

• Шесть прецизионных шпинделей с посадочным диаметром 40 мм.
• Некоторые шпиндели выполнены с сервоприводом и работают на частоте 8 500 об/мин — оптимальны для обработки сложных рельефных поверхностей и твёрдых пород дерева. (Конкретная конфигурация - количество и положение сервошпинделей, уточняется при заказе.)
• Оснащены подшипниками SKF — обеспечивают долгий срок службы, минимальный люфт и чистое пиление.
• Легкий доступ к настройке через переднюю панель позволяет оператору быстро менять режимы без остановки станка.

Подающий стол

• Длина подающего стола — 1 970 мм, материал — легированная сталь повышенной твёрдости.
• Регулировка по высоте и горизонтали осуществляется механическими рычагами — точная и надёжная настройка без электроники.
• Центральная система смазки равномерно распределяет смазку по всей длине, снижая трение и износ.

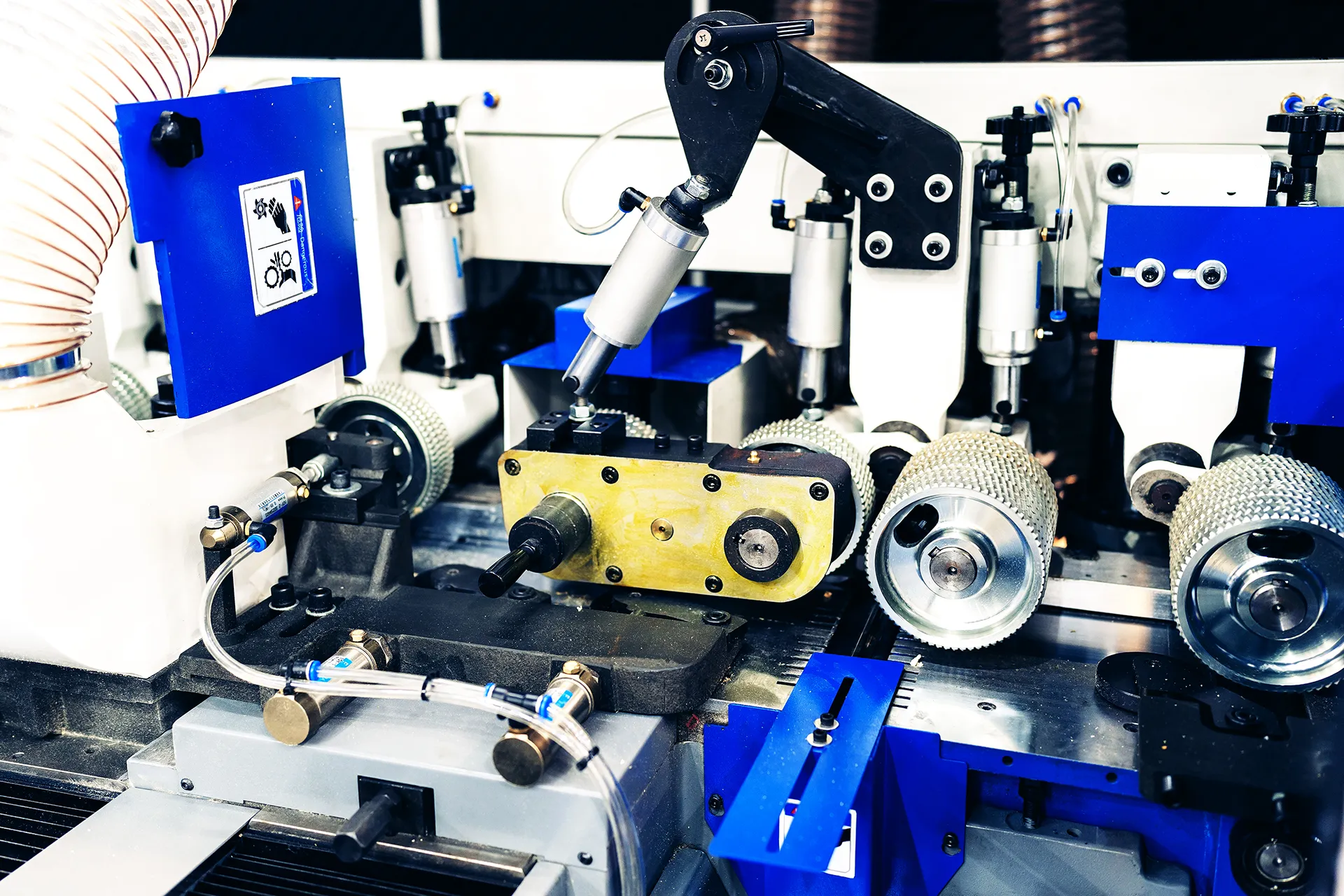

Механизм подачи коротких заготовок

• Специально разработанная система позволяет эффективно работать с заготовками длиной от 200 мм.

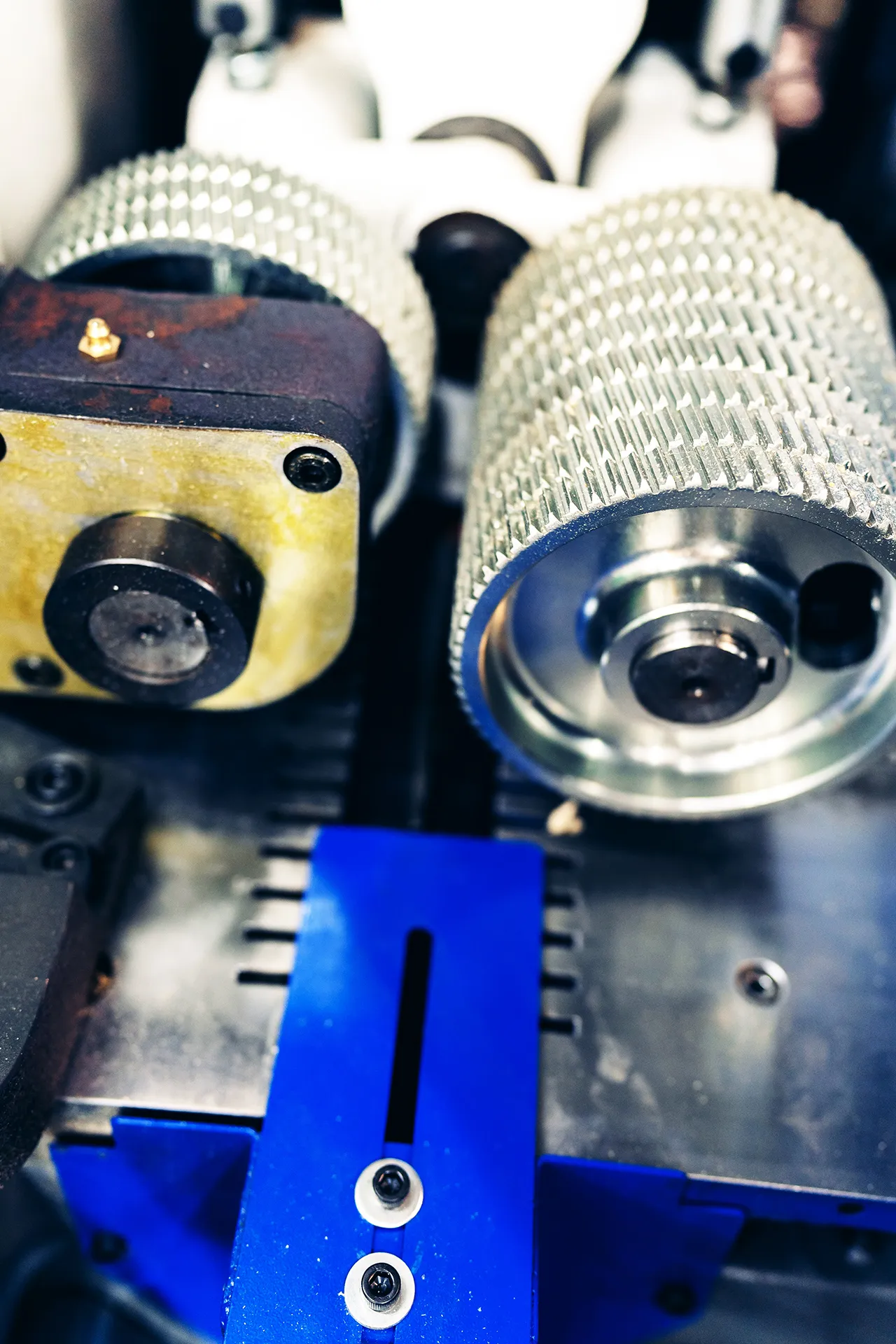

• Рифлёные входные ролики обеспечивают надёжный захват, а обрезиненные выходные — бережную подачу без повреждения поверхности.
• Пневматические прижимные планки создают оптимальное усилие прижима, исключающее проскальзывание даже на коротких деталях.
• Поднимающийся подающий ролик дополнительно стабилизирует заготовку на входе в зону обработки.

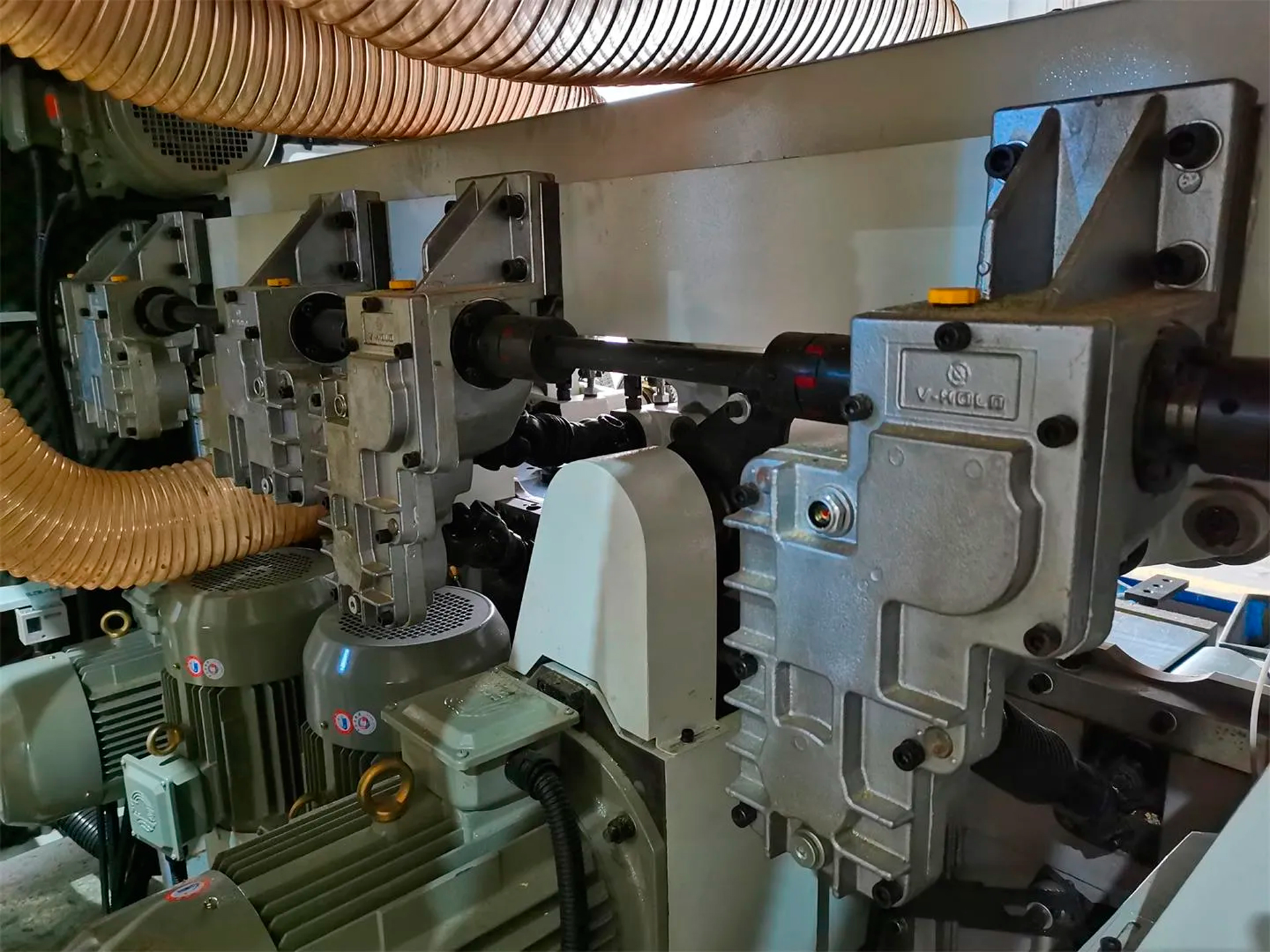

Система подачи

• Усиленный редуктор и карданные валы обеспечивают мощную передачу крутящего момента без люфтов.
• Подающий агрегат повышенной мощности (7,5 кВт) рассчитан на длительную работу на скорости до 60 м/мин.
• Пневматическое управление прижимными вальцами — возможность точной настройки усилия в зависимости от плотности древесины.

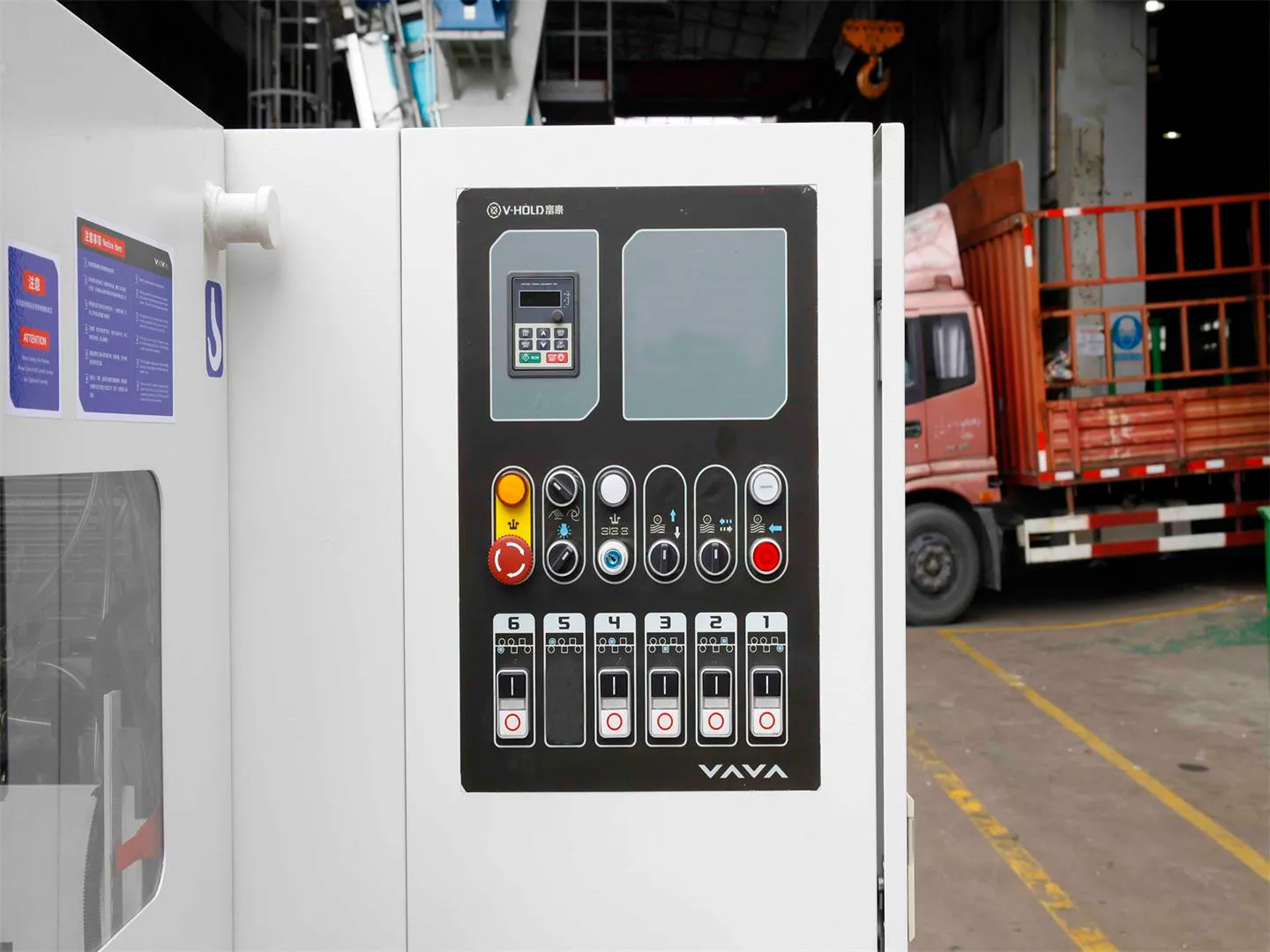

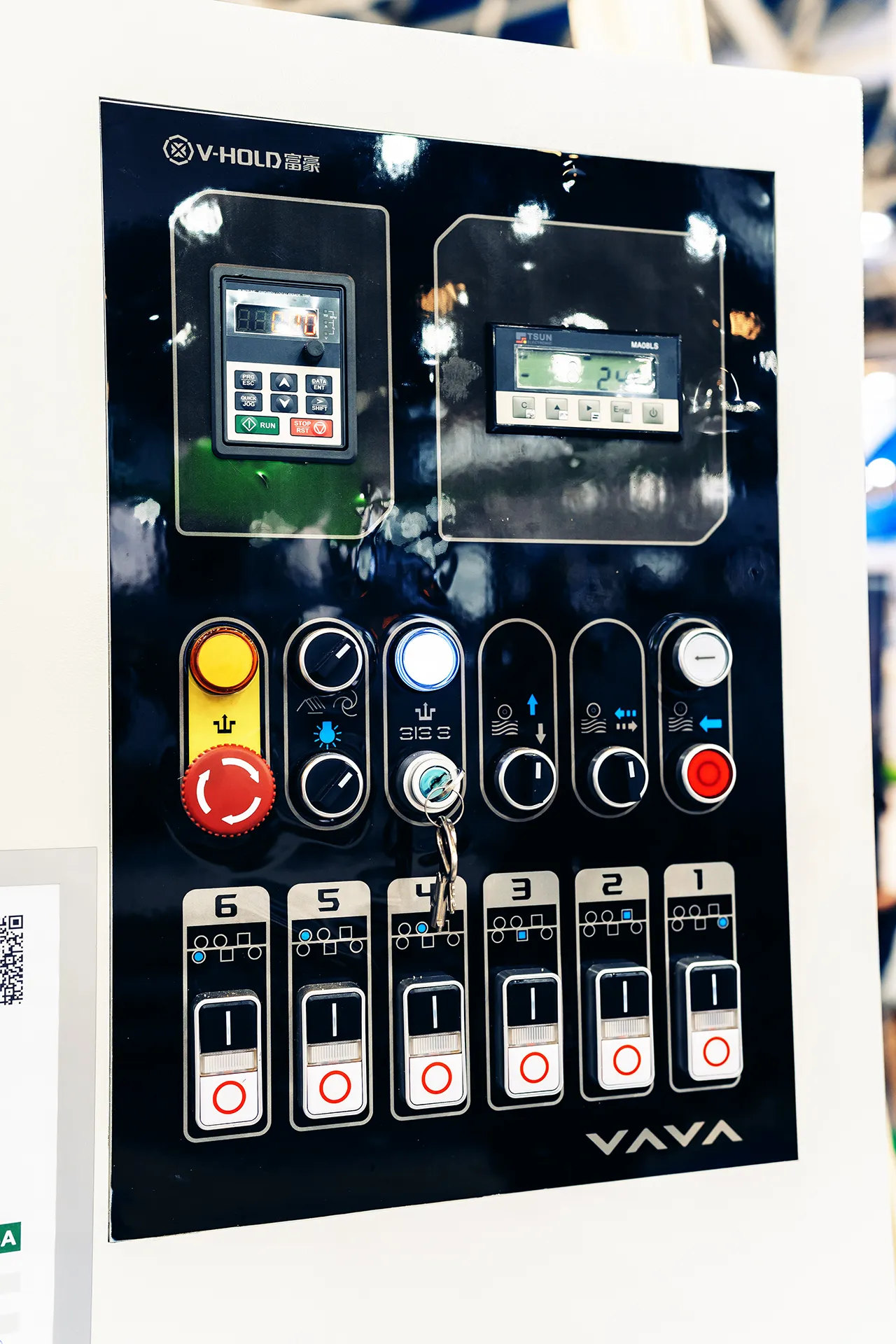

Пульт управления

• Основной пульт оснащён кнопкой аварийного останова, переключателями для реверса и подъёма траверсы.
• Дополнительный пульт на передней панели упрощает наладку и контроль параметров в режиме реального времени.
• Эргономичное расположение элементов управления снижает нагрузку на оператора.
• Сенсорный экран (Touch Screen) — позволяет сохранять профили, вызывать программы и диагностировать ошибки.

Преимущества использования контропоры

• Исключение вибраций: Контропора плотно прижимает заготовку снизу, предотвращая её колебания во время фрезерования, особенно при высоких скоростях подачи.
• Повышение точности: Обеспечивает стабильное положение доски относительно режущего инструмента, что критично для соблюдения допусков до 0,01 мм.
• Улучшение качества поверхности: Устраняет следы вибраций и «ступеньки» на поверхности, обеспечивая гладкий, чистый рез.
• Жёсткая поддержка при тяжёлой обработке: Особенно важна при глубоких проходах и работе с плотными породами, где есть риск прогиба заготовки.
• Безопасность процесса: Предотвращает «выбивание» материала из зоны обработки, снижая риск повреждения инструмента и травмирования оператора.

Главные преимущества 4 стороннего станка V-Hold

1. Высокая скорость: Подача до 60 м/мин — одна из самых высоких в своём классе.
2. Технологичность: Сервоприводы и Touch Screen экран позволяют обрабатывать сложные профили с высокой детализацией.
3. Производительность: Значительно увеличенный объём выпускаемой продукции за единицу времени.
4. Надёжность: Компоненты от Siemens, Schneider, SKF и Kawasaki обеспечивают долгий срок службы.
5. Универсальность: Подходит для широкого спектра профилей и типов древесины.

Экономическая эффективность

Купить четырехсторонний станок V-Hold VH MB623АV (Servo) — значит получить технологически продвинутое оборудование, способное конкурировать с решениями на базе ЧПУ. Благодаря комбинации высокой скорости, сервоприводов и контропоры, станок быстро окупается за счёт роста выработки и расширения ассортимента продукции.

Комплектация

• Четырехсторонний станок MB623АV (Servo) в сборке
• Цельнолитая чугунная станина
• 6 прецизионных шпинделей, включая 2 сервошпинделя (8 500 об/мин)
• Система подачи с усиленным агрегатом 7,5 кВт
• Подающий и выходной столы
• Пульт управления с дополнительной панелью
• Сенсорный экран (Touch Screen)
• Контропора под зоной обработки
• Центральная система смазки стола
• Комплект электроники (Siemens, Schneider)
• Инструкция по эксплуатации

Дополнительная комплектация

• Линия автоматической подачи в четырехсторонний станок
• Роликовый транспортер (рольганг)
• Система расштабелирования с автоматической подачей
• Узел сортировки готовой продукции
• Упаковочная линия
