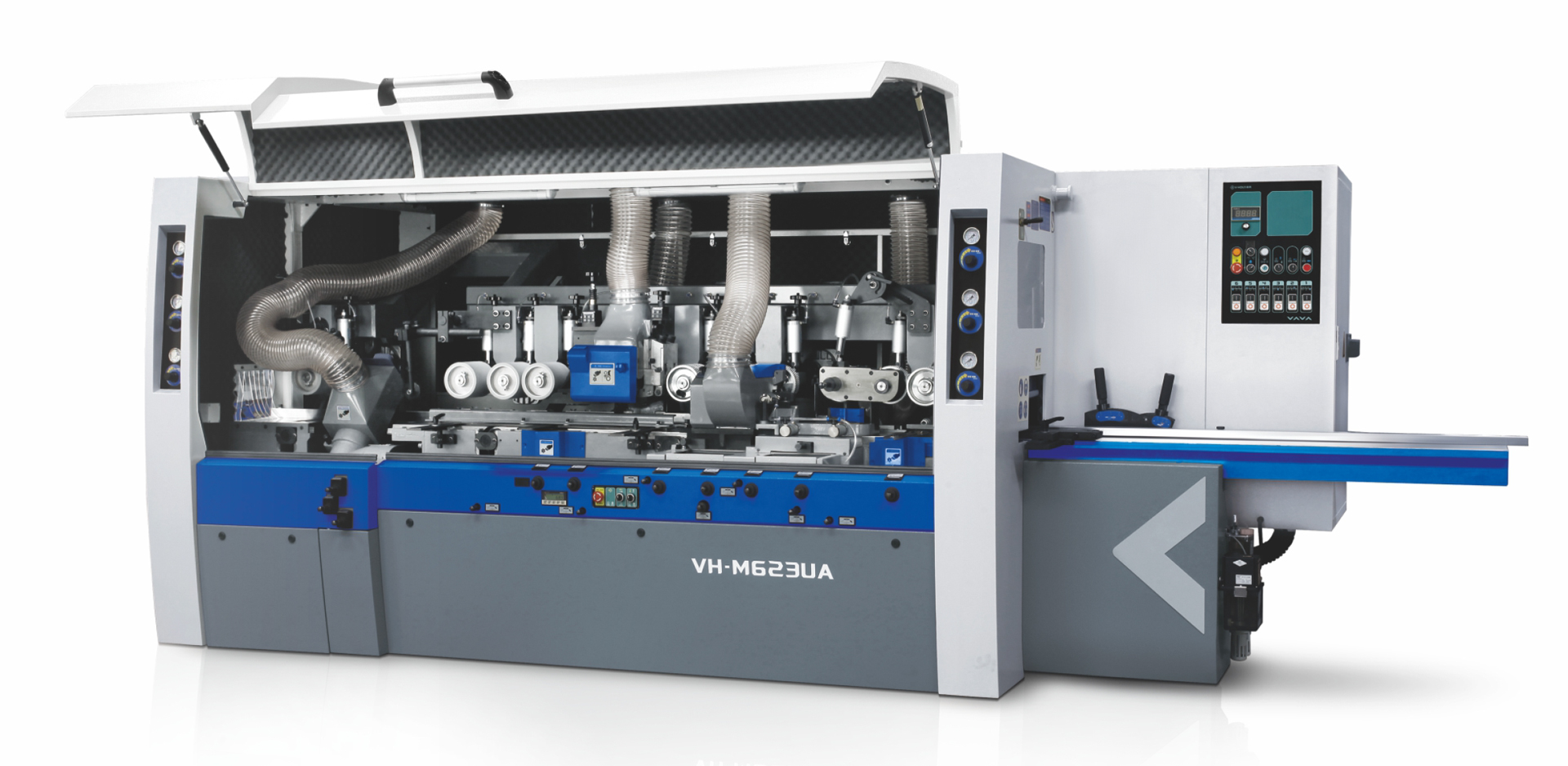

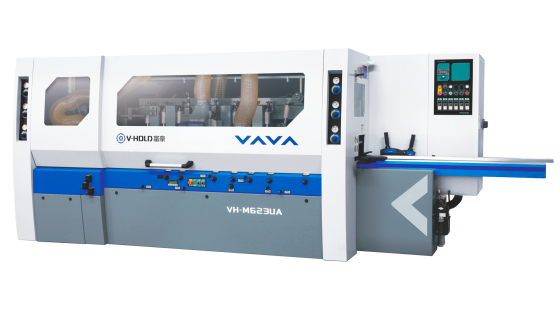

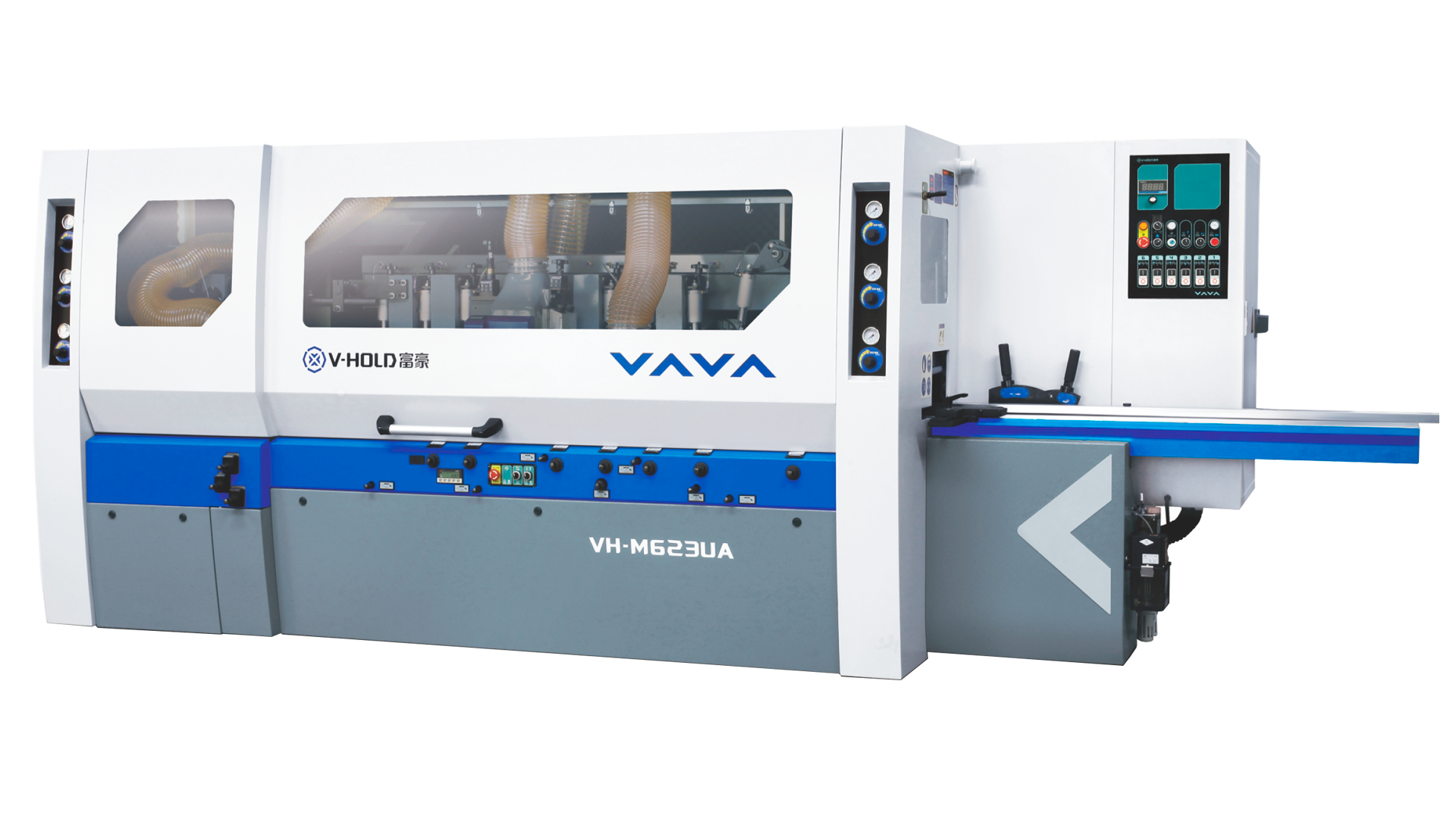

Четырехсторонний станок V-HOLD VH MB623UA

Четырехсторонний станок V-HOLD VH MB623UA — это 6-шпиндельное оборудование для комплексной обработки древесины, созданное для предприятий, которым нужна максимальная технологическая гибкость. Этот 4 сторонний станок оснащён универсальным поворотным шпинделем, что позволяет выполнять не только стандартную калибровку досок, но и изготавливать сложные фигурные профили с фасками, скосами и декоративными элементами за один проход. Благодаря цельнолитой чугунной станине, высокой скорости подачи и точной цифровой настройке, станок обеспечивает стабильное качество даже в условиях интенсивного производства.

Назначение и области применения

• Производство имитации бруса, блок-хауса, вагонки и плинтусов с прямыми и фасонными кромками.
• Изготовление эксклюзивных наличников, мебельных профилей и декоративных элементов интерьера.
• Обработка заготовок из хвойных и лиственных пород дерева на предприятиях любого масштаба.
• Создание сложных погонажных изделий без необходимости использования дополнительного оборудования.

Ключевые функциональные возможности

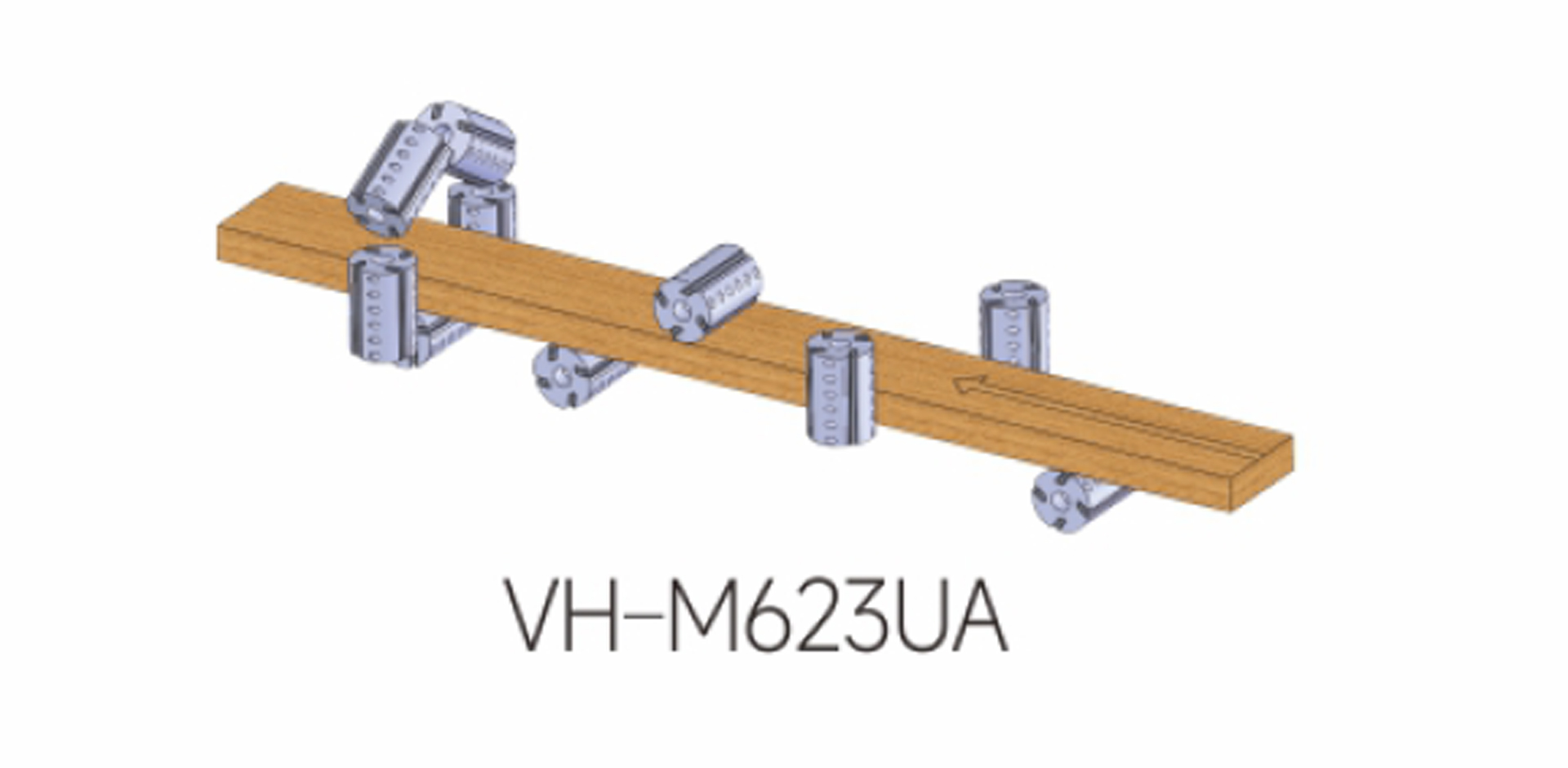

Основные преимущества универсального шпинделя

Универсальный шпиндель — это радикальное расширение функциональности станка. Его преимущества:

1. Неограниченные углы обработки:
   Обычные шпиндели жёстко зафиксированы в строго вертикальном или горизонтальном положении.
   Универсальный шпиндель может быть повернут и зафиксирован под любым углом (например, 15°, 30°, 45° и т.д.). Это позволяет фрезеровать сложные фаски, декоративные кромки и профили без необходимости перенастраивать саму заготовку или использовать другое оборудование.
2. Обработка сложных профилей за один проход:
   Станок способен производить изделия со сложным погонажным профилем, включающим прямые пазы, кромки и скошенные элементы. Вся обработка выполняется за один проход, что значительно повышает производительность и точность.
3. Гибкость и универсальность:
   На одном станке можно быстро перенастраиваться с производства стандартных изделий (вагонка, брус) на выпуск эксклюзивных профилей (специальные плинтусы, наличники, элементы мебели). Это идеальное решение для мелкосерийного и разнообразного производства.
4. Экономия на оснастке и оборудовании:
   Отпадает необходимость покупать и настраивать отдельный фрезерно-копировальный или станок с ЧПУ для фигурной обработки. Универсальный шпиндель справляется с этим самостоятельно, снижая капитальные затраты.

Четырехсторонний станок V-HOLD VH MB623UA — это выбор тех, кто стремится выйти за рамки стандартного производства. Он открывает новые возможности для создания сложных архитектурных и интерьерных решений без увеличения парка оборудования.

Технические характеристики станка

Детальное описание узлов станка

Станина

• Цельнолитая чугунная станина изготовлена из марки HT300 и прошла специальную термообработку для снятия внутренних напряжений.
• Конструкция обеспечивает максимальную жёсткость и полное отсутствие вибраций даже при работе на максимальной скорости подачи.

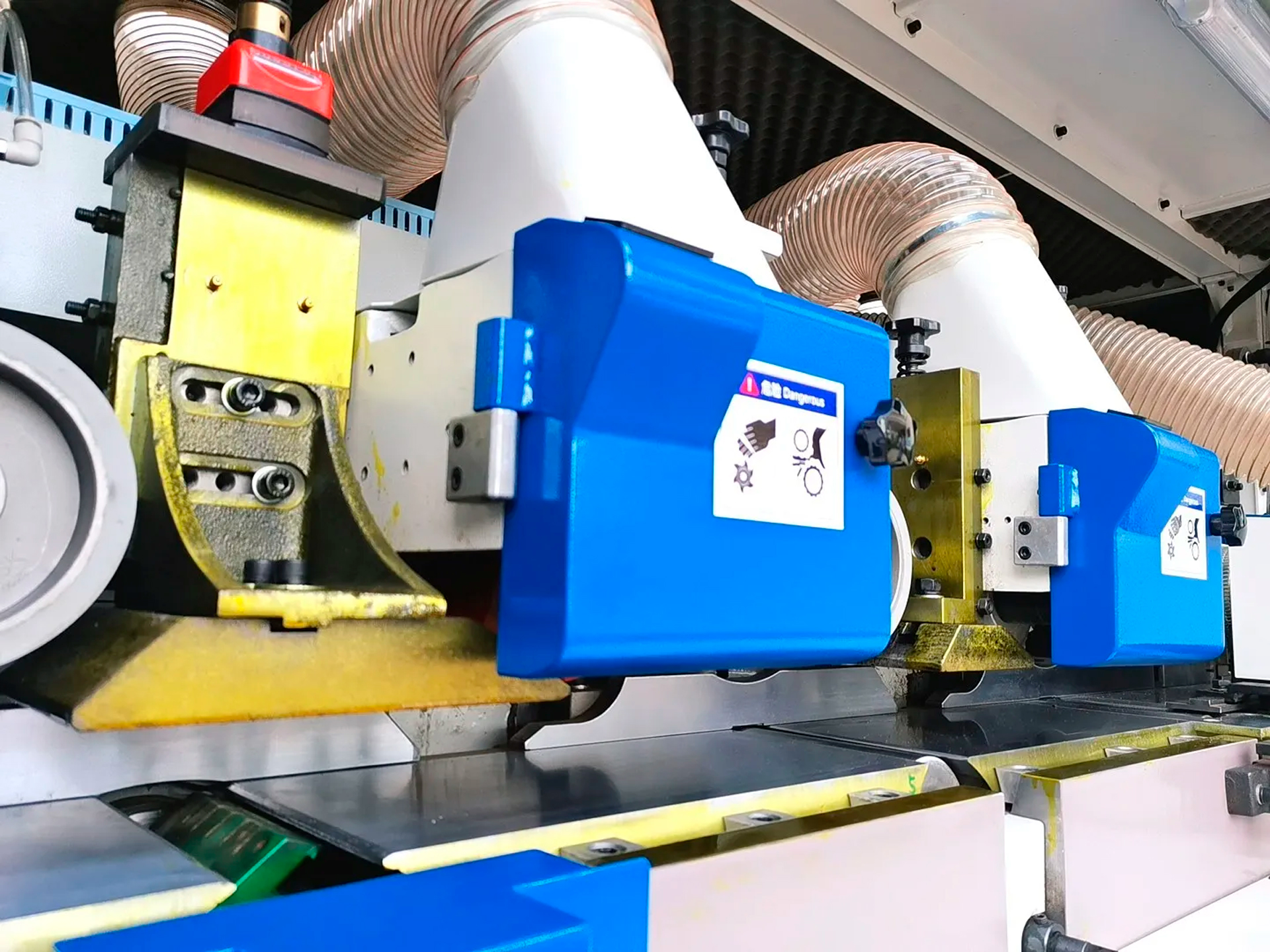

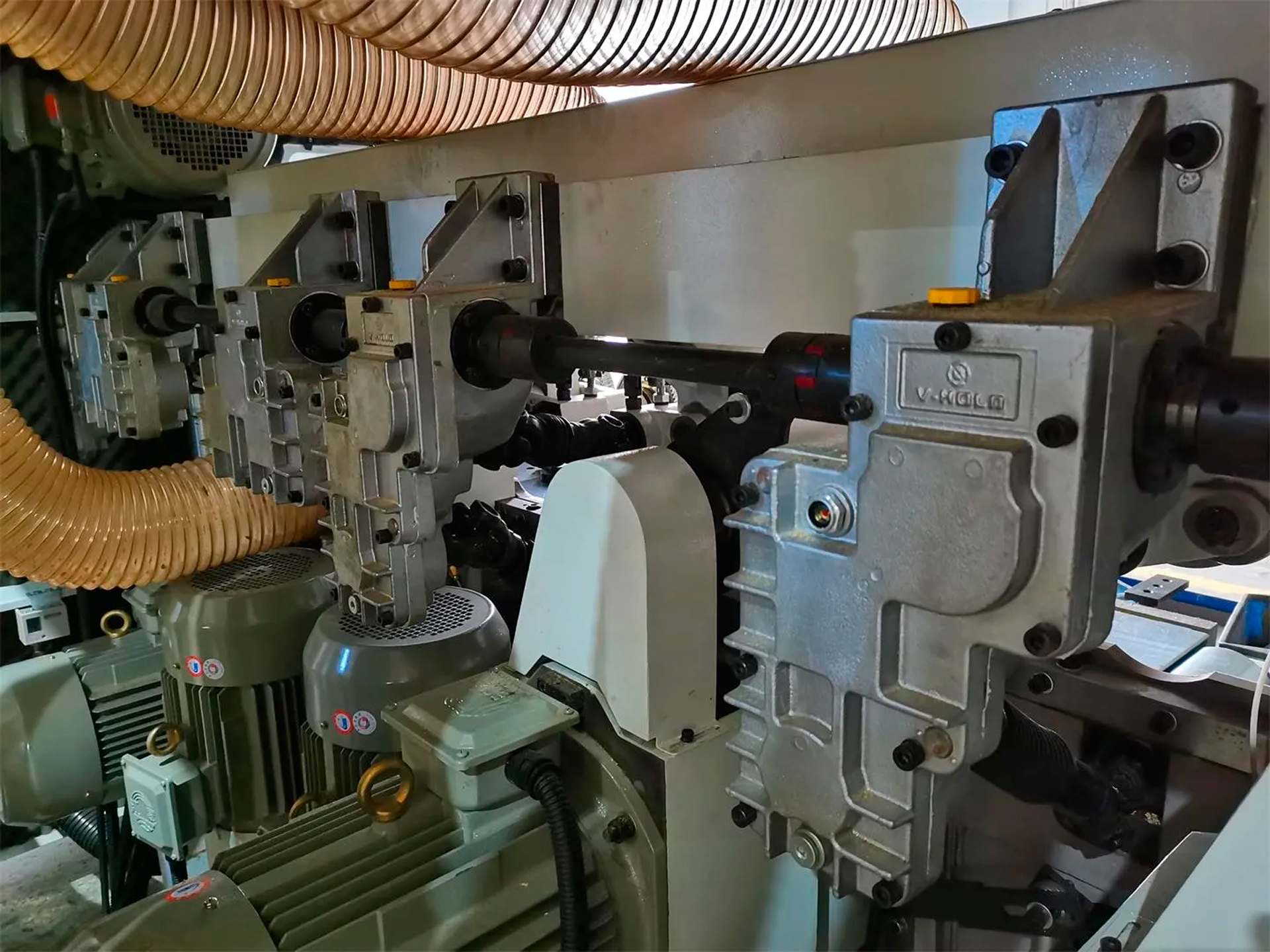

Шпиндели

• Все шпиндели — прецизионные, с посадочным диаметром 40 мм и частотой вращения до 7 000 об/мин.
• Оснащены подшипниками SKF — обеспечивают долгий срок службы, минимальный люфт и высокое качество поверхности.
• Универсальный шпиндель может поворачиваться на любой угол, что даёт возможность обрабатывать фасонные грани без замены инструмента.

Подающий стол

• Длина подающего стола — 1 970 мм, материал — легированная сталь повышенной твёрдости.
• Регулировка по высоте и горизонтали осуществляется механическими рычагами — точная и надёжная настройка без электроники.
• Центральная система смазки равномерно подаёт смазку по всей длине стола, снижая трение и износ.

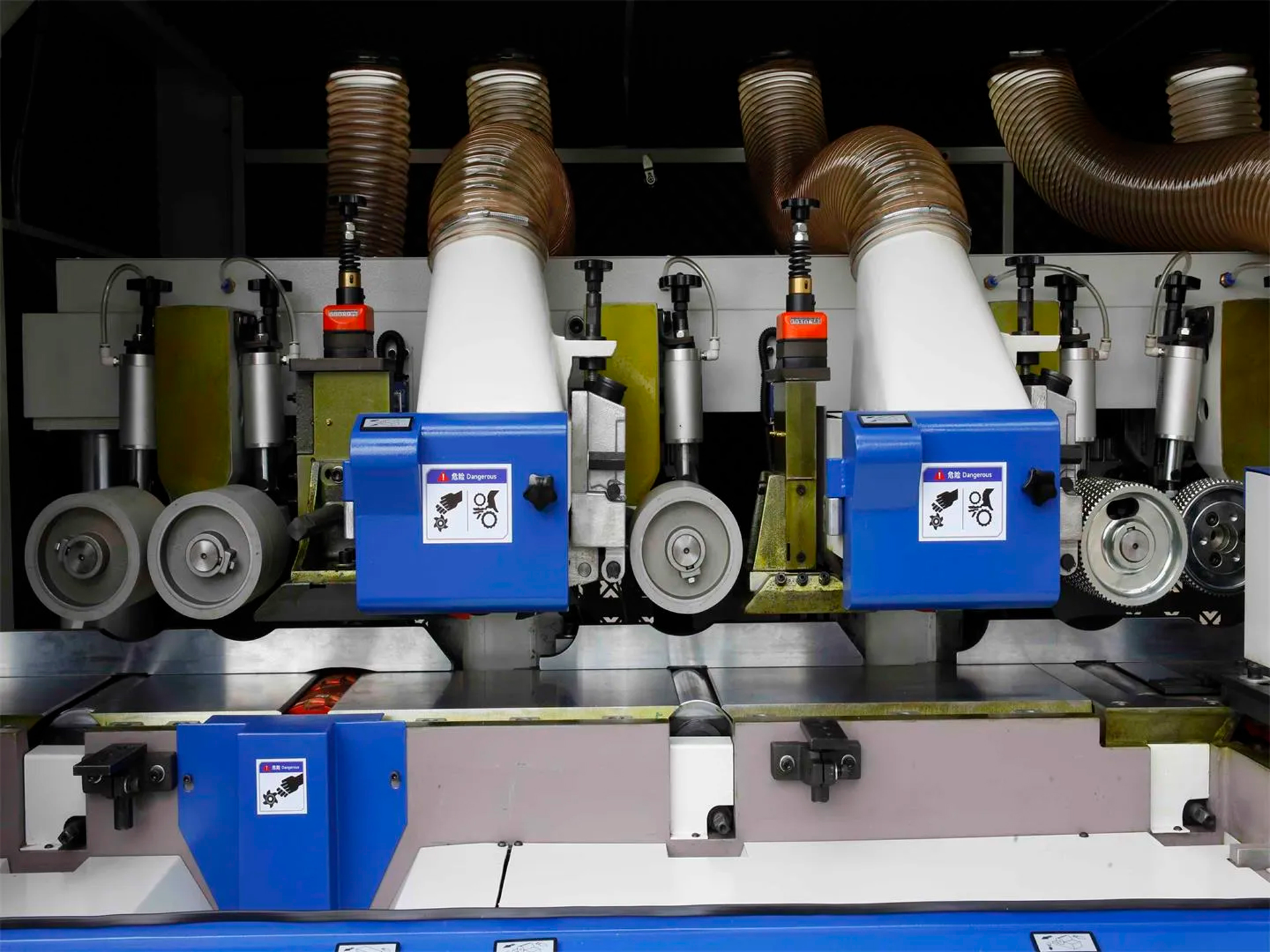

Система подачи

• Усиленный редуктор и карданные валы обеспечивают мощную передачу крутящего момента без люфтов.
• Вариатор от компании Kawasaki (Япония) позволяет плавно регулировать скорость подачи в диапазоне 6–36 м/мин.
• Пневматические прижимные планки создают оптимальное усилие прижима, адаптируясь под плотность древесины.

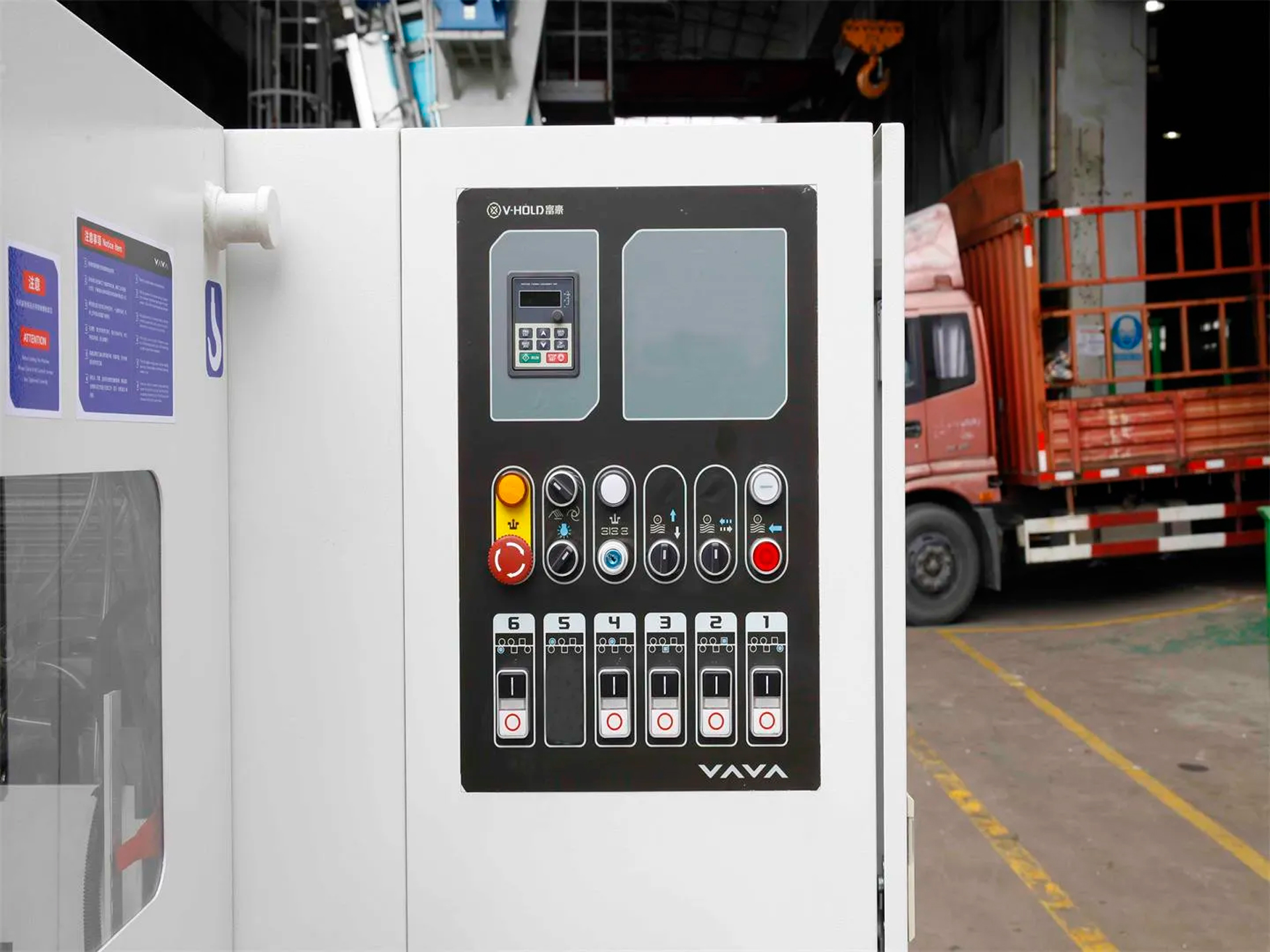

Пульт управления

• Основной пульт оснащён кнопкой аварийного останова и органами управления режимами работы.
• Дополнительный пульт на передней панели позволяет оператору легко управлять подачей и настройкой без вскрытия защитных кожухов.
• Переключатель реверса и подъёма траверсы упрощает процесс наладки и обслуживания.

Главные преимущества 4 стороннего станка V-HOLD

1. Универсальность: Возможность обработки как прямых, так и сложных фигурных профилей на одном станке.
2. Производительность: Обработка всех четырёх граней за один проход — до 36 м/мин.
3. Точность: Прецизионные шпиндели и цифровая настройка гарантируют стабильные размеры.
4. Надёжность: Компоненты от Siemens, Schneider, SKF и Kawasaki обеспечивают долгий срок службы.
5. Экономичность: Снижение потребности в дополнительном оборудовании и оснастке.

Экономическая эффективность

Купить четырехсторонний станок V-HOLD VH MB623UA — значит получить технологически продвинутое оборудование, способное конкурировать с решениями на базе ЧПУ. Благодаря универсальному шпинделю, станок быстро окупается за счёт расширения ассортимента продукции и сокращения простоев.

Комплектация

• Четырехсторонний станок MB623UA в сборке
• Цельнолитая чугунная станина
• 6 прецизионных шпинделей, включая универсальный поворотный
• Система подачи с вариатором Kawasaki
• Подающий и выходной столы
• Пульт управления с дополнительной панелью
• Центральная система смазки стола
• Комплект электроники (Siemens, Schneider)
• Инструкция по эксплуатации

Дополнительная комплектация

• Линия автоматической подачи в четырехсторонний станок
• Роликовый транспортер (рольганг)
• Система расштабелирования с автоматической подачей
• Узел сортировки готовой продукции
• Упаковочная линия
