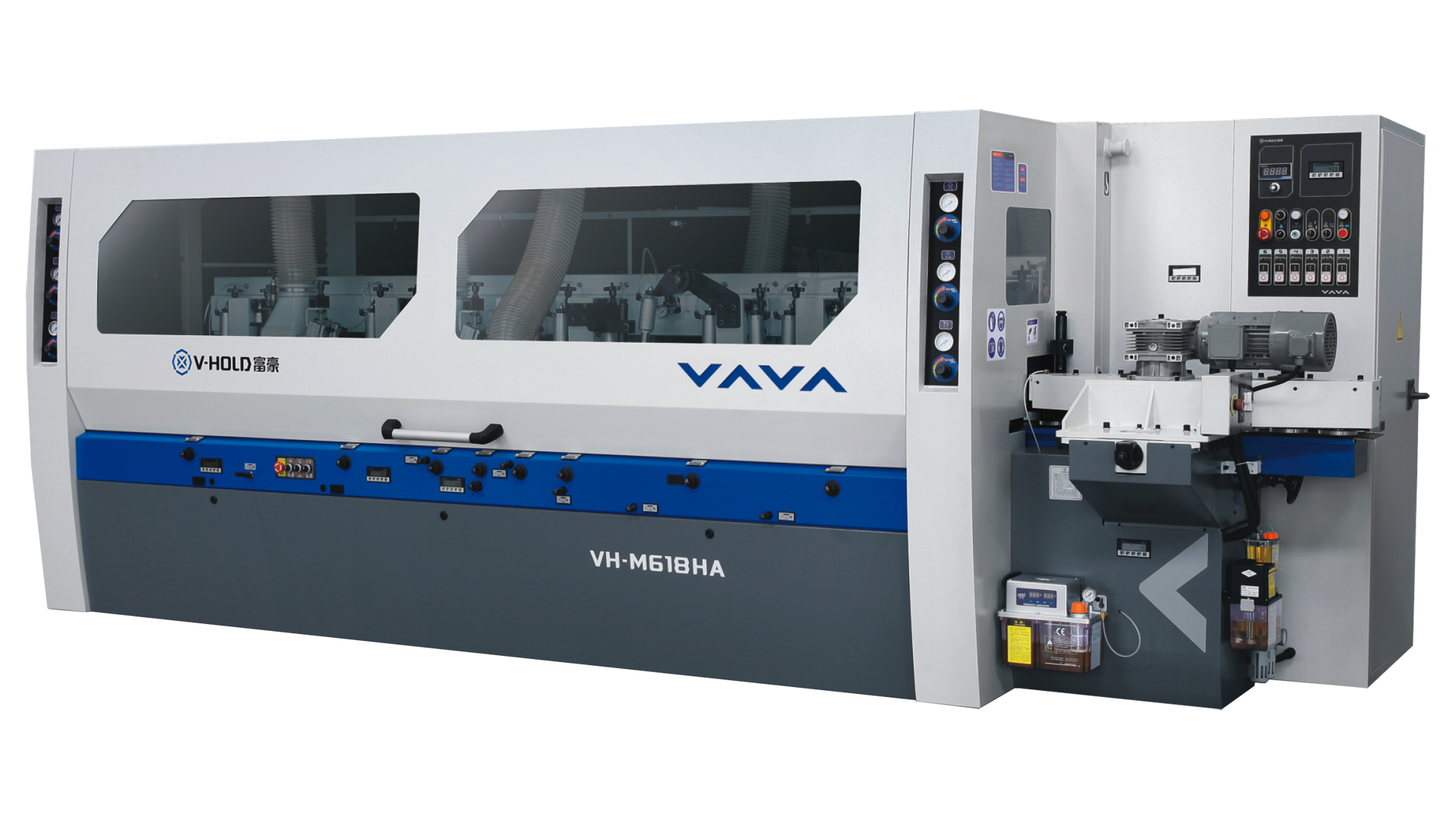

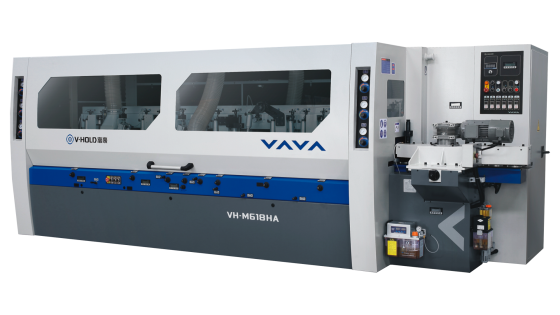

Четырехсторонний станок V-HOLD VH MB618HA

Четырехсторонний станок V-HOLD VH MB618HA — это высокопроизводительное оборудование с 6 шпинделями, созданное для одновременной обработки всех граней деревянной заготовки за один проход. Этот 4 сторонний станок сочетает в себе точность, мощь и технологичность, обеспечивая получение готовых профильных изделий без необходимости многократной перенастройки. Особенностью модели является цельнолитая чугунная станина повышенной жёсткости, а также система быстрой цифровой настройки шпинделей с передней панели — что делает процесс эксплуатации максимально удобным и минимизирует простои между партиями.

Назначение и области применения

• Производство имитации бруса, блок-хауса, вагонки, наличников и плинтусов.
• Калибровка пиломатериалов по ширине и толщине с минимальными допусками.
• Обработка деталей из хвойных и лиственных пород дерева в условиях серийного производства.
• Использование на предприятиях малого, среднего и крупного масштаба как самостоятельное решение или в составе автоматизированных линий.

Ключевые функциональные возможности

Преимущества использования

• Высокая точность: Прецизионные шпиндели с подшипниками SKF обеспечивают качество поверхности до 0,01 мм, что соответствует требованиям к элитному погонажу.
• Повышенная жёсткость: Цельнолитая чугунная станина исключает вибрации даже при максимальных скоростях подачи.
• Эффективность: Обработка всех четырёх сторон за один проход значительно сокращает цикл и повышает производительность.
• Удобство наладки: Настройка всех шпинделей осуществляется с передней панели без демонтажа защитных кожухов.
• Гибкость: Возможность работы с короткими заготовками от 200 мм благодаря специальному механизму подачи.

Четырехсторонний станок V-HOLD VH MB618HA — это надёжное решение для предприятий, стремящихся выпускать конкурентоспособную продукцию с минимальными временными и ресурсными затратами. Его конструкция и компоненты рассчитаны на длительную интенсивную эксплуатацию.

Технические характеристики станка

Детальное описание узлов станка

Станина

• Изготовлена из цельнолитого чугуна HT300, прошедшего специальную термообработку для снятия внутренних напряжений.
• Конструкция обеспечивает высочайшую устойчивость к вибрациям, что особенно важно при работе на высоких скоростях подачи.

Шпиндели

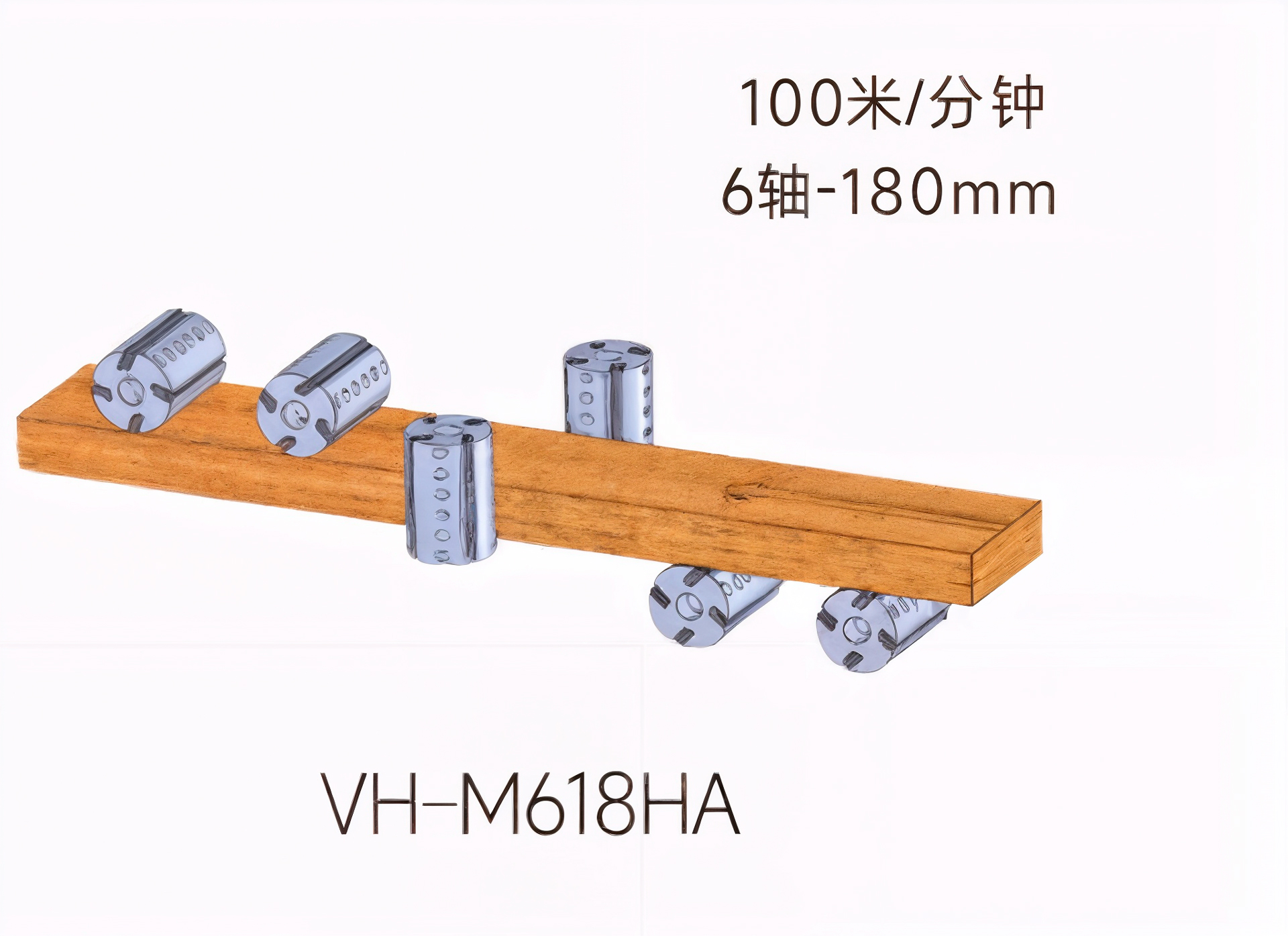

• Шесть прецизионных шпинделей с посадочным диаметром 40 мм, рассчитанных на частоту вращения 6 000 об/мин.
• Оснащены подшипниками SKF — гарантируют долгий срок службы, минимальный люфт и чистое пиление.
• Легкий доступ к настройке через переднюю панель позволяет оператору быстро менять режимы без остановки станка.

Подающий стол

• Длина подающего стола — 1 500 мм, материал — легированная сталь с повышенной твёрдостью поверхности.
• Регулировка по высоте и горизонтали осуществляется с помощью механических рычагов, что обеспечивает точное позиционирование заготовки.
• Центральная система смазки равномерно распределяет смазку по всей длине, снижая трение и износ.

Механизм подачи коротких заготовок

• Специально разработанная система подачи позволяет эффективно работать с заготовками длиной от 200 мм.
• Комбинированный принцип: рифлёные входные ролики обеспечивают захват, а обрезиненные выходные — бережную подачу без повреждения поверхности.
• Пневматические прижимные планки создают оптимальное усилие прижима, что исключает проскальзывание даже на коротких деталях.
• Поднимающийся подающий ролик дополнительно стабилизирует заготовку на входе в зону обработки.

Система подачи

• Усиленный редуктор и карданные валы обеспечивают бесперебойную и мощную передачу крутящего момента.
• Вариатор от компании Kawasaki (Япония) позволяет плавно регулировать скорость подачи в диапазоне от 6 до 36 м/мин.
• Пневматическое управление прижимными вальцами — возможность точной настройки усилия в зависимости от плотности древесины.

Пульт управления

• Основной пульт оснащён кнопкой аварийного останова, переключателями для реверса и подъёма траверсы.
• Дополнительный пульт на передней панели упрощает наладку и контроль параметров в режиме реального времени.
• Эргономичное расположение элементов управления снижает нагрузку на оператора.

Главные преимущества 4 стороннего станка V-HOLD

1. Стабильность: Литая чугунная станина и качественная сборка обеспечивают работу без вибраций.
2. Производительность: Высокая скорость подачи и обработка за один проход увеличивают выработку.
3. Точность: Шпиндели с подшипниками SKF и цифровая настройка гарантируют стабильные размеры.
4. Надёжность: Компоненты от Siemens, Schneider, SKF и Kawasaki обеспечивают долгий срок службы.
5. Универсальность: Подходит для широкого спектра профилей и типов древесины.

Экономическая эффективность

Купить четырехсторонний станок V-HOLD VH MB618HA — значит сделать инвестицию в стабильное и производительное производство. Благодаря высокой скорости, точности и низкому уровню обслуживания, станок быстро окупается даже при средней загрузке.

Комплектация

• Четырехсторонний станок MB618HA в сборке
• Цельнолитая чугунная станина
• 6 прецизионных шпинделей с подшипниками SKF
• Система подачи с вариатором Kawasaki
• Подающий и выходной столы
• Пульт управления с дополнительной панелью
• Центральная система смазки стола
• Комплект электроники (Siemens, Schneider)
• Инструкция по эксплуатации

Дополнительная комплектация

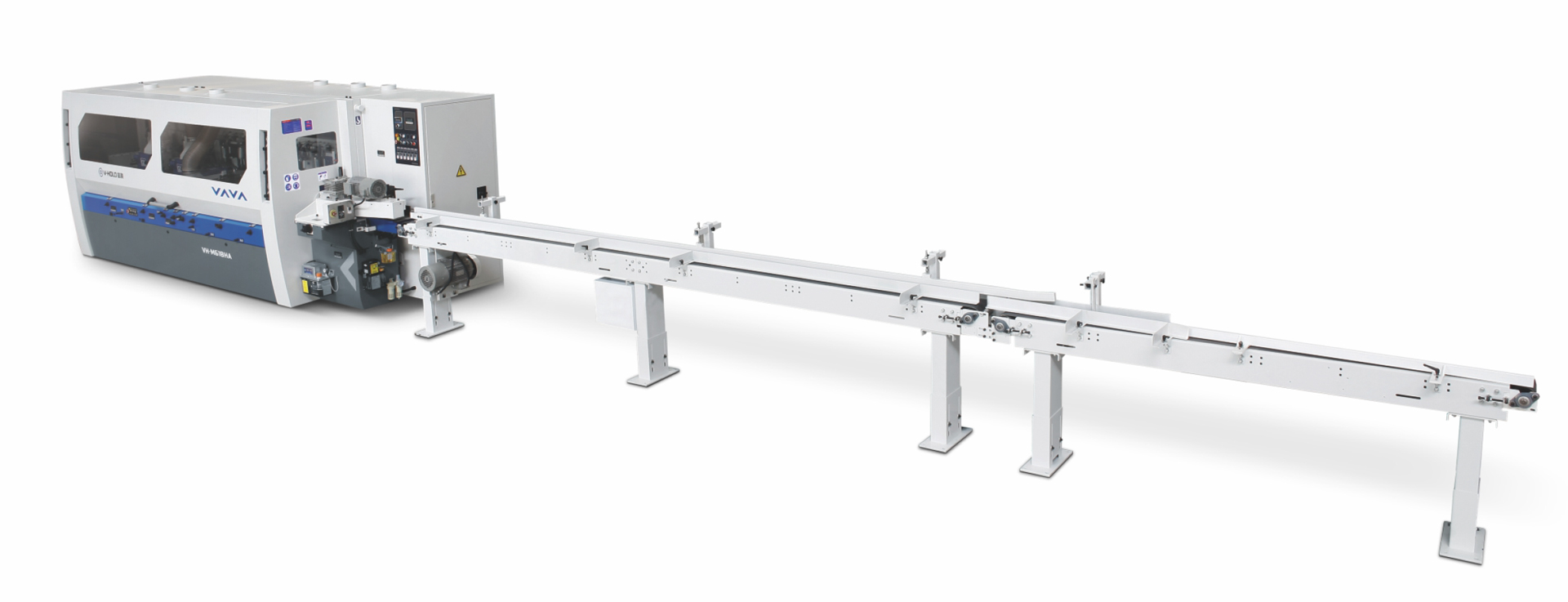

• Линия автоматической подачи в четырехсторонний станок
• Роликовый транспортер (рольганг)
• Система расштабелирования с автоматической подачей
• Узел сортировки готовой продукции
• Упаковочная линия
