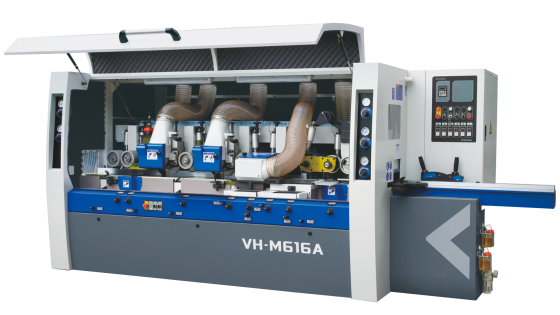

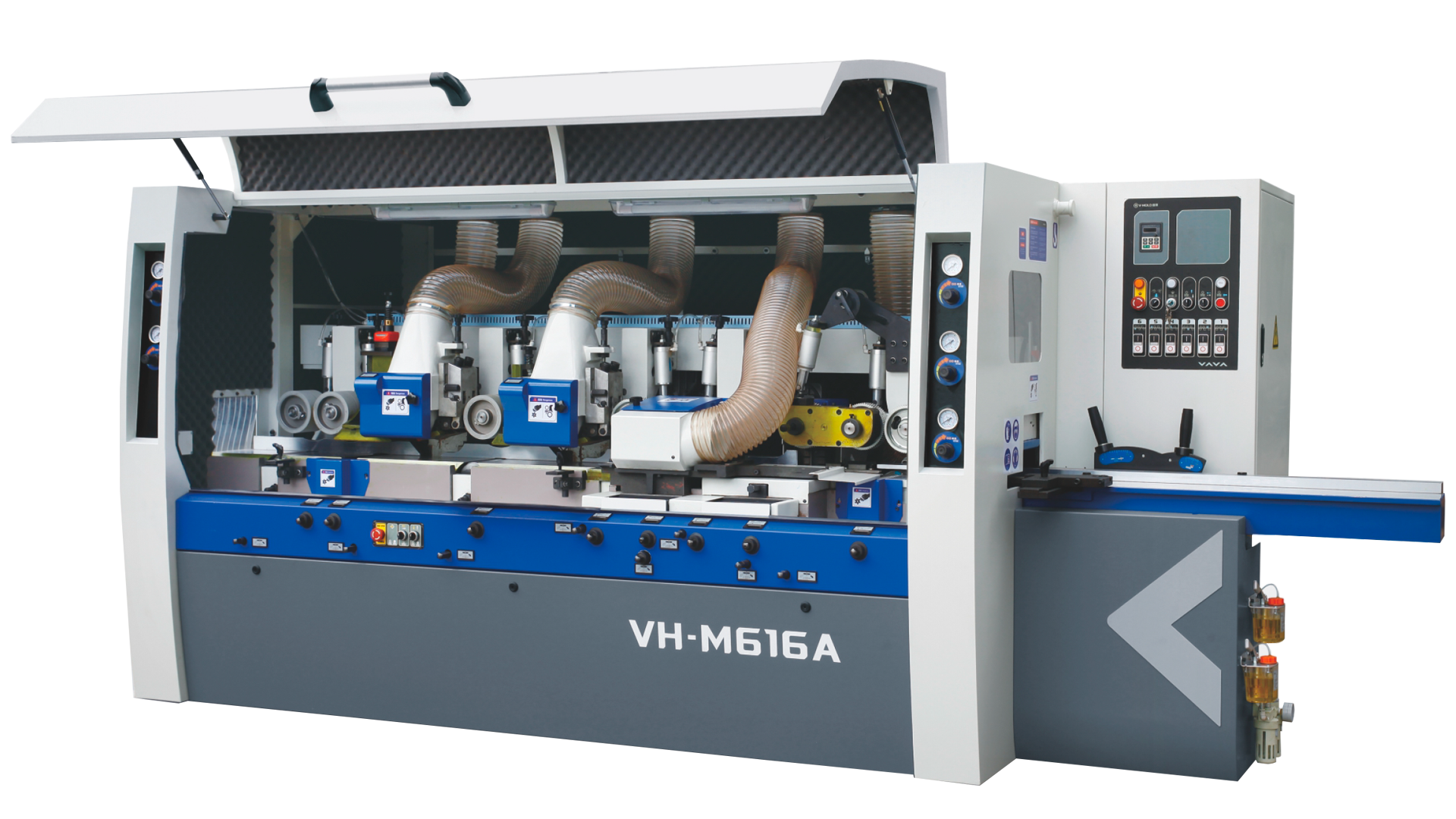

Четырехсторонний станок V-HOLD VH MB616А (servo)

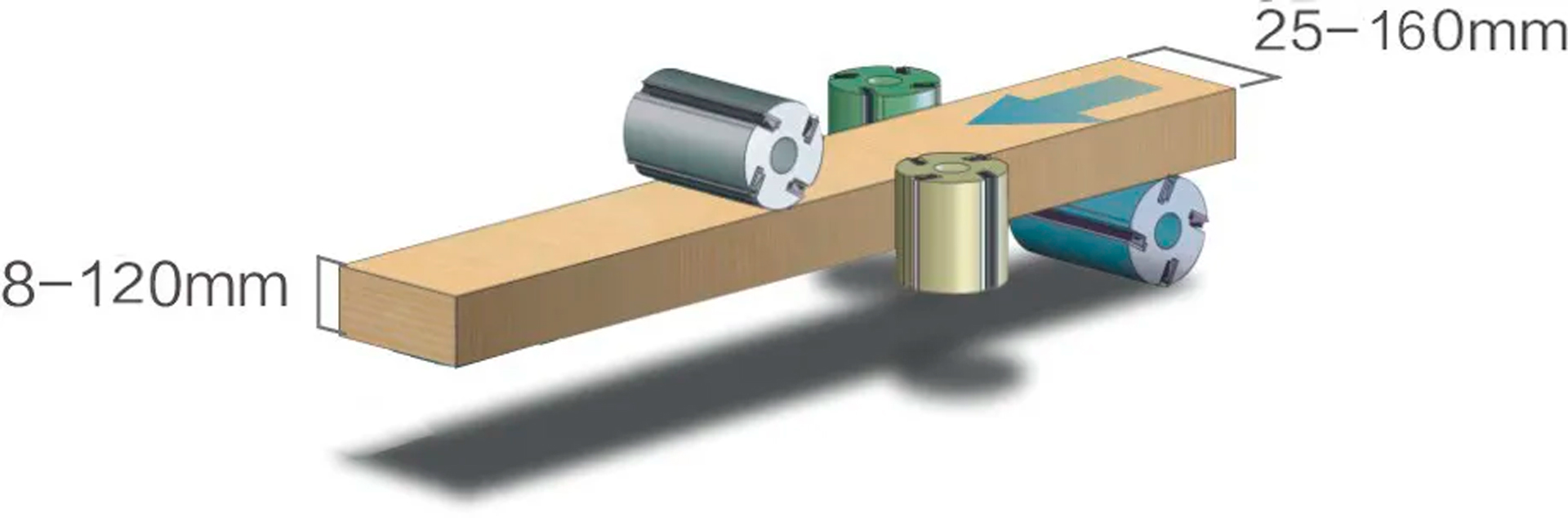

Четырехсторонний станок V-HOLD VH MB616А (servo) — это современный 6-шпиндельный станок для комплексной обработки пиломатериалов за один проход, оснащённый сервоприводами и сенсорной системой управления. Этот 4 сторонний станок сочетает высокую точность, производительность и технологичность, обеспечивая безупречное качество поверхности и стабильные размеры заготовок. Благодаря использованию сервомоторов на двух верхних шпинделях, работающих на повышенных оборотах (8 500 об/мин), станок идеально подходит для фрезерования сложных профилей, таких как наличники и декоративная вагонка. Цельнолитая чугунная станина и система цифрового управления делают его надёжным решением для предприятий среднего и крупного масштаба.

Назначение и области применения

• Производство имитации бруса, блок-хауса, вагонки, наличников и плинтусов с высокой детализацией.
• Калибровка досок по ширине и толщине с минимальными допусками.
• Обработка заготовок из хвойных и лиственных пород дерева в условиях серийного производства.
• Использование в составе автоматизированных линий благодаря интерфейсу сенсорного экрана и удобству настройки.

Ключевые функциональные возможности

Преимущества использования

• Высокая точность: Прецизионные шпиндели с подшипниками SKF обеспечивают чистую поверхность и точность обработки до 0,01 мм.
• Технологичность: Сервоприводы на вертикальных шпинделях (8 500 об/мин) позволяют обрабатывать мелкие и сложные профили с высокой детализацией.
• Жёсткая конструкция: Цельнолитая чугунная станина прошла специальную термообработку, что полностью исключает вибрации даже на максимальных скоростях.
• Удобство настройки: Сенсорный экран (Touch Screen) и передняя панель управления позволяют быстро настраивать параметры без вскрытия защитных кожухов.
• Гибкость обработки: Возможность работы с короткими заготовками (от 200 мм) благодаря дополнительному поднимающемуся подающему ролику.

Четырехсторонний станок V-HOLD VH MB616А (servo) — это решение для предприятий, которым важно сочетание высокой производительности и качества. Современная система управления и сервоприводы повышают конкурентоспособность продукции и снижают время наладки.

Технические характеристики станка

Детальное описание узлов станка

Станина

• Цельнолитая чугунная станина, подвергнутая специальной термообработке, обеспечивает максимальную жёсткость и устойчивость к вибрациям.
• Конструкция полностью исключает деформацию даже при длительной эксплуатации на высоких скоростях.

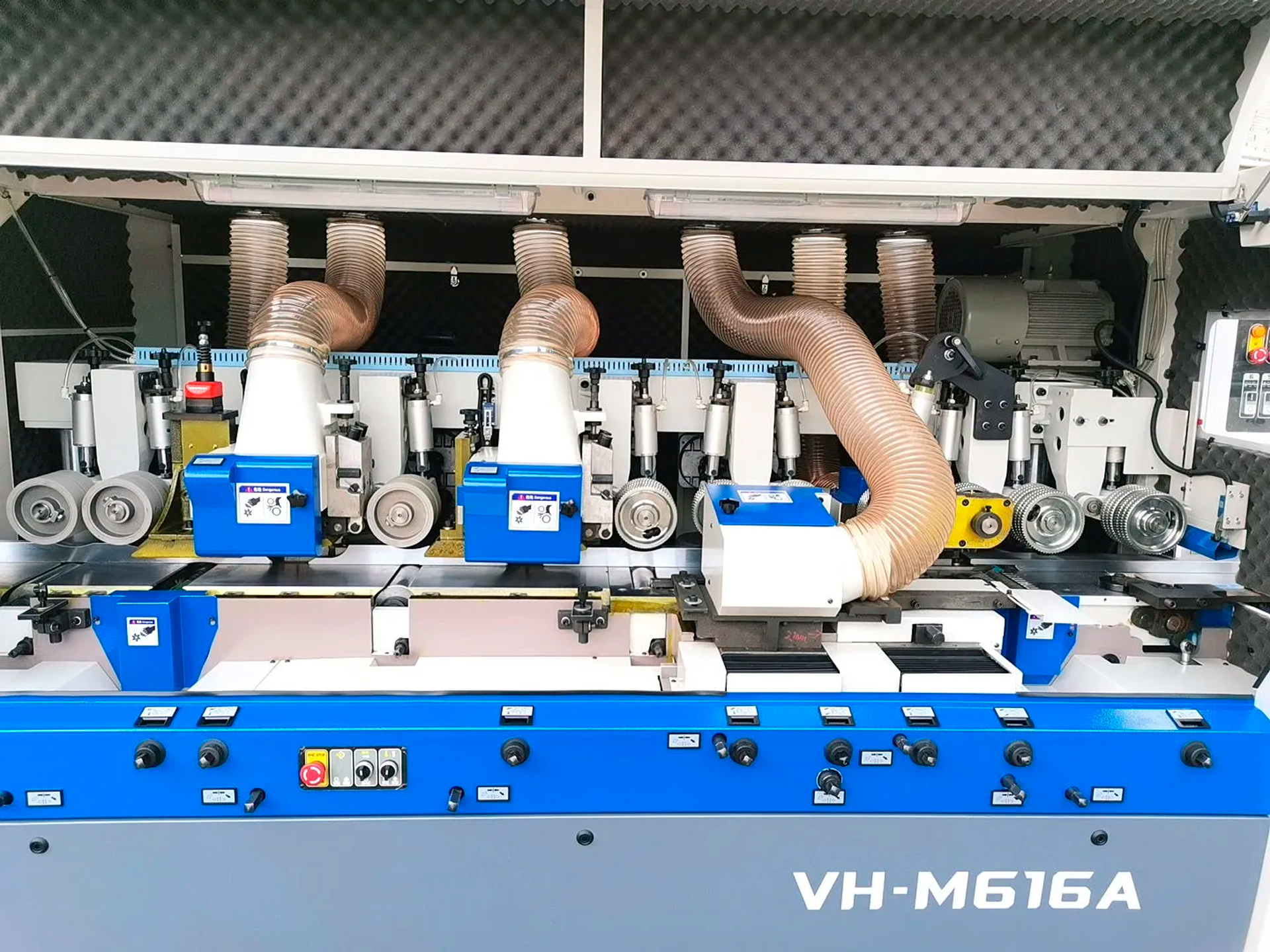

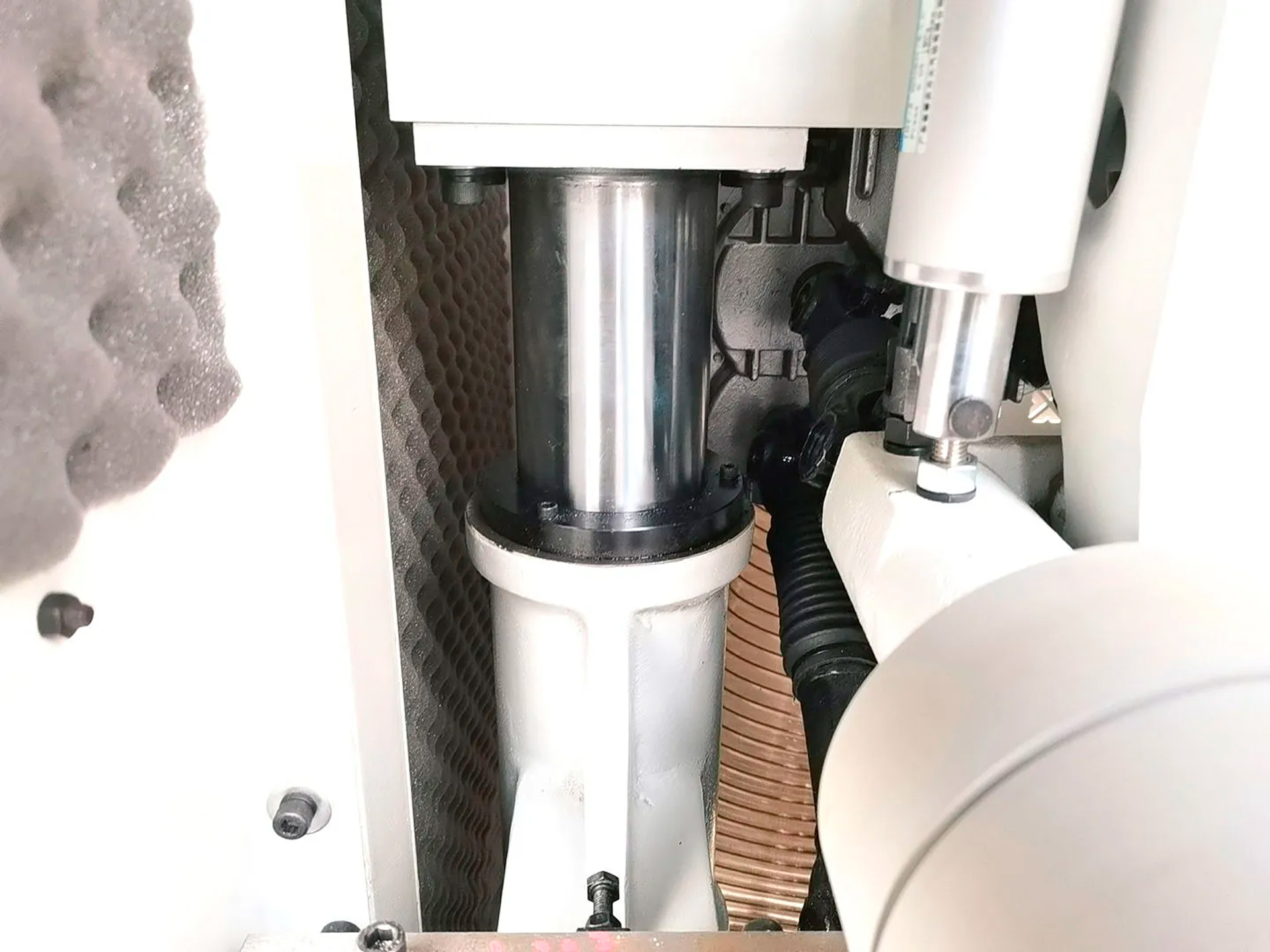

Шпиндели

• Высокоточные шпиндели с посадочным диаметром 40 мм.
• Шпиндели №4 и №5 выполнены с сервоприводом и работают на частоте 8 500 об/мин — оптимальны для обработки сложных рельефных поверхностей.
• Оснащены подшипниками SKF — гарантируют долгий срок службы и безупречное качество обработки.
• Возможность быстрой замены и точной настройки с передней панели.

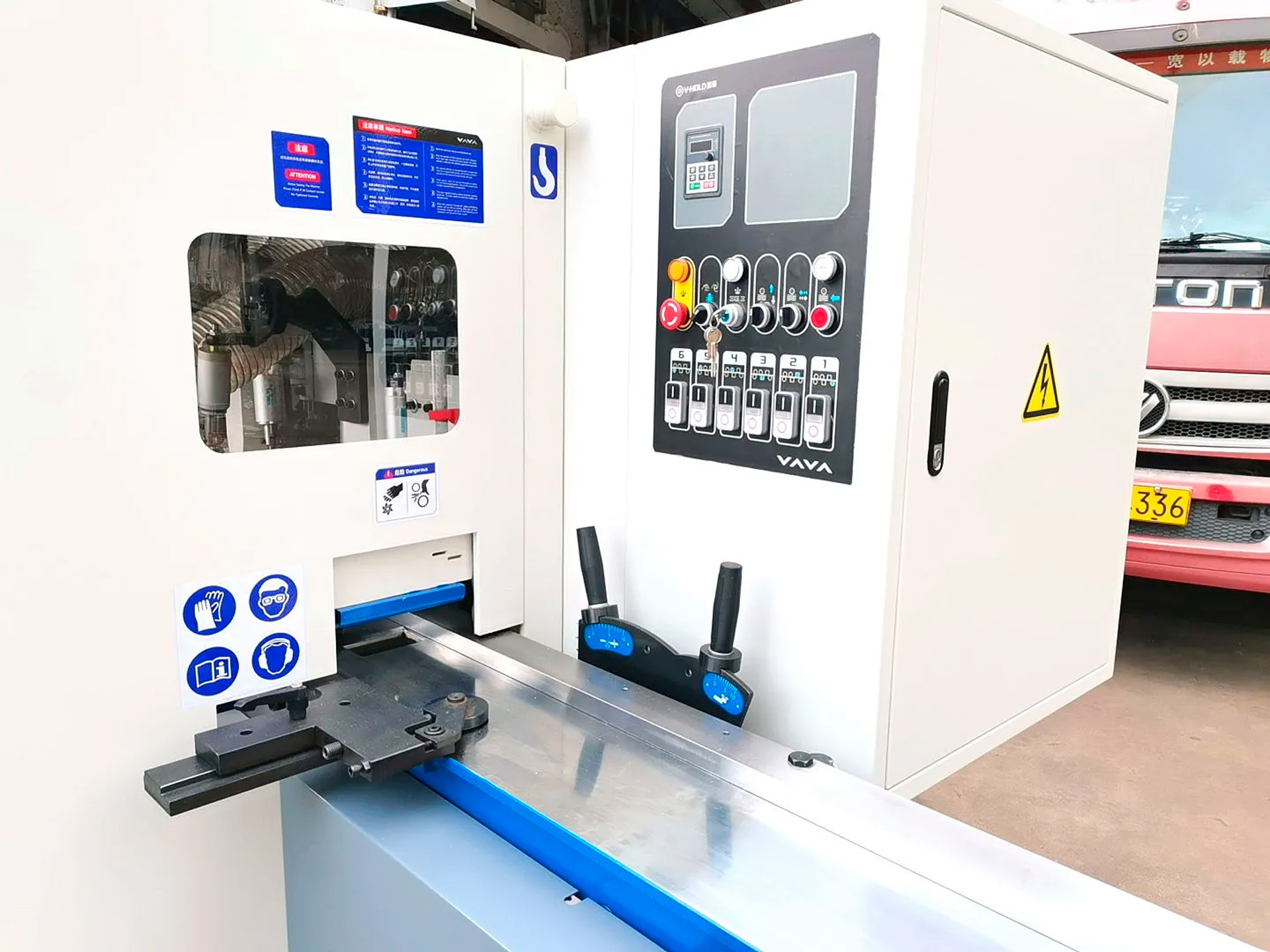

Подающий стол

• Подающий стол длиной 1 500 мм изготовлен из легированной стали, что значительно увеличивает ресурс станка и снижает трение между заготовкой и поверхностью.
• Поверхность стола имеет повышенную твёрдость и устойчивость к истиранию.
• Регулировка стола по вертикали и горизонтали осуществляется с помощью удобных рычагов настройки.
• Рифлёные входные и обрезиненные выходные ролики обеспечивают надёжное базирование и защиту поверхности заготовки.

Система подачи

• Рифлёные подающие ролики и боковые прижимные вальцы обеспечивают надёжное базирование заготовки.
• Усиленный редуктор и карданные валы — мощная и беслюфтовая передача усилия.
• Вариатор от компании Kawasaki (Япония) — плавное регулирование скорости подачи.
• Поднимающийся подающий ролик — улучшает подачу коротких деталей (от 200 мм).

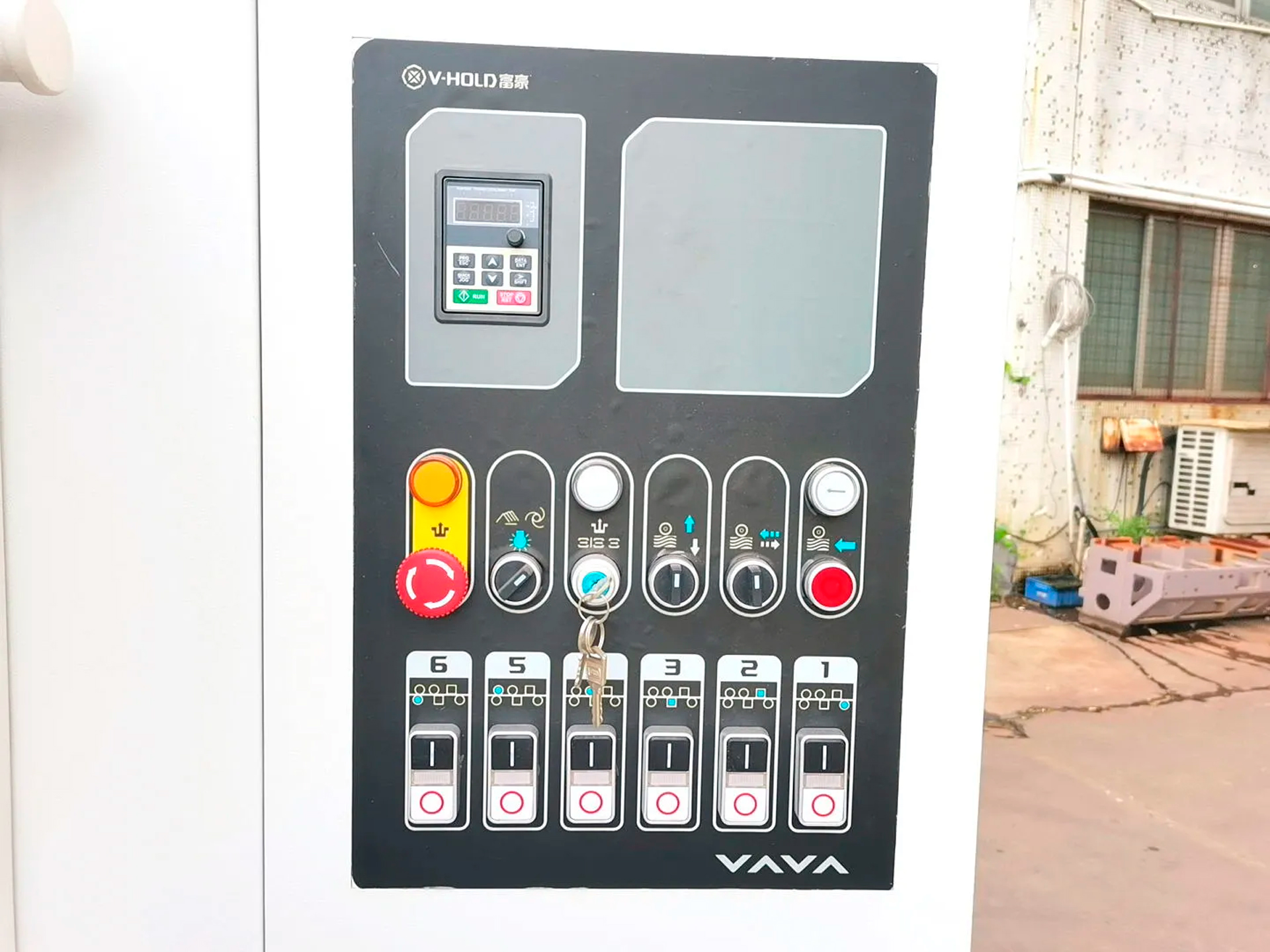

Пульт управления

• Эргономичный пульт с кнопкой аварийного останова, переключателями вращения роликов и подъёма траверсы.
• Дополнительный пульт на передней панели для удобства наладки.
• Бесступенчатая регулировка усилия прижима пневматических роликов.
• Сенсорный экран (Touch Screen) — позволяет сохранять и вызывать программы обработки, упрощает настройку и диагностику.

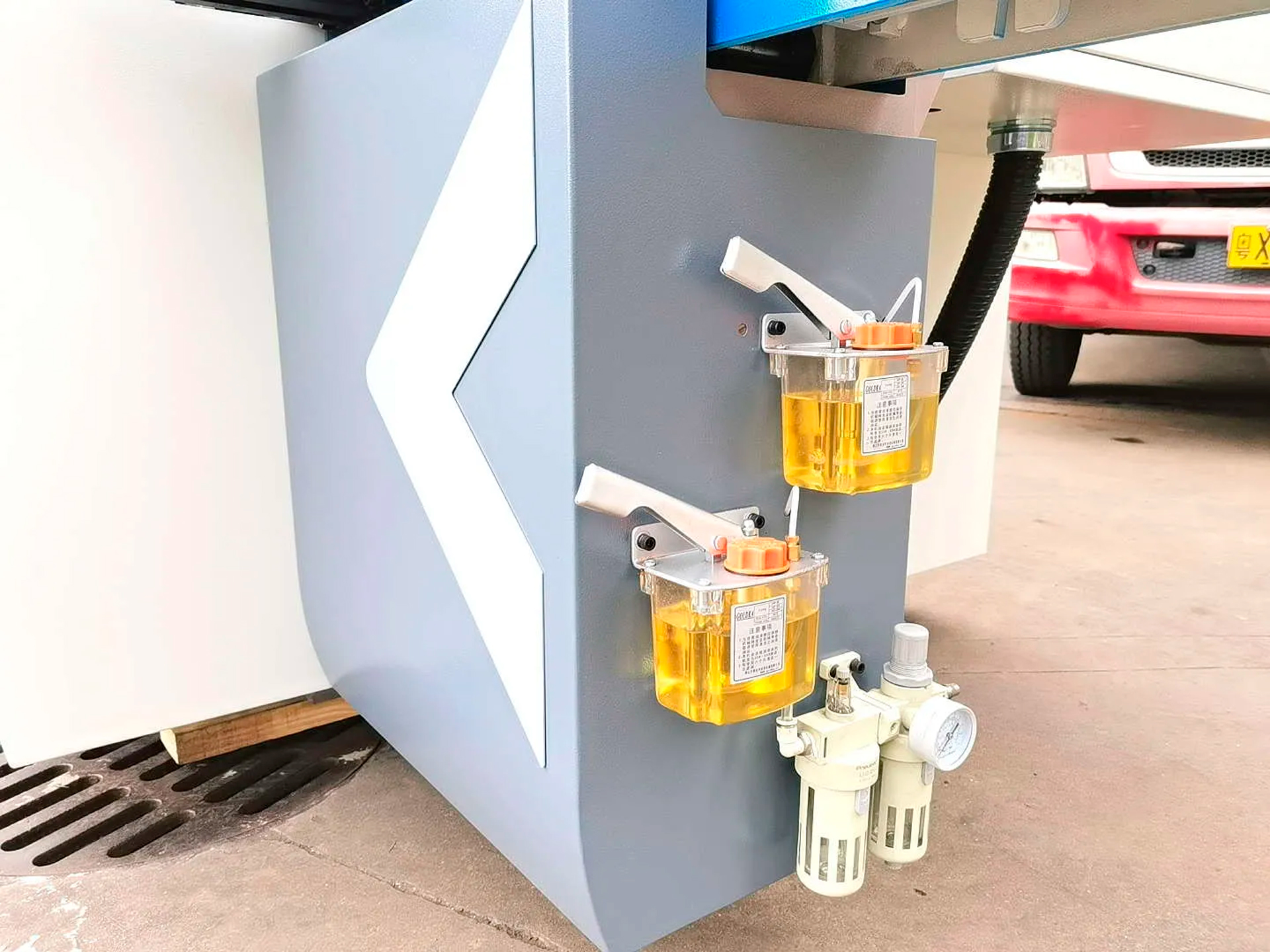

Система смазки

• Центральная система смазки подающего стола с встроенными насосами.
• Обеспечивает равномерную подачу смазки по всей длине, снижает износ и упрощает обслуживание.

Главные преимущества 4 стороннего станка V-HOLD

1. Высокая детализация: Сервоприводы на 8 500 об/мин обеспечивают чистое фрезерование сложных профилей.
2. Технологичность: Сенсорный экран управления и возможность программирования режимов.
3. Надёжность: Комплектующие от мировых брендов: Siemens, Schneider, SKF.
4. Удобство эксплуатации: Все настройки доступны с передней панели и через Touch Screen.
5. Долговечность: Цельнолитая станина и усиленные узлы рассчитаны на круглосуточную работу.

Экономическая эффективность

Купить четырехсторонний станок V-HOLD VH MB616А (servo) — значит получить современное, высокотехнологичное оборудование, способное быстро окупиться за счёт высокой скорости, минимальных простоев и отличного качества продукции.

Комплектация

• Четырехсторонний станок MB616A (servo) в сборке
• Цельнолитая чугунная станина
• 6 прецизионных шпинделей, включая 2 сервошпинделя (8 500 об/мин)
• Система подачи с вариатором Kawasaki
• Подающий и выходной столы
• Пульт управления с дополнительной панелью и сенсорным экраном (Touch Screen)
• Центральная система смазки стола
• Комплект электроники (Siemens, Schneider)
• Инструкция по эксплуатации

Дополнительная комплектация

• Линия автоматической подачи в четырехсторонний станок
• Роликовый транспортер (рольганг)
• Система расштабелирования с автоматической подачей
• Узел сортировки готовой продукции
• Упаковочная линия
