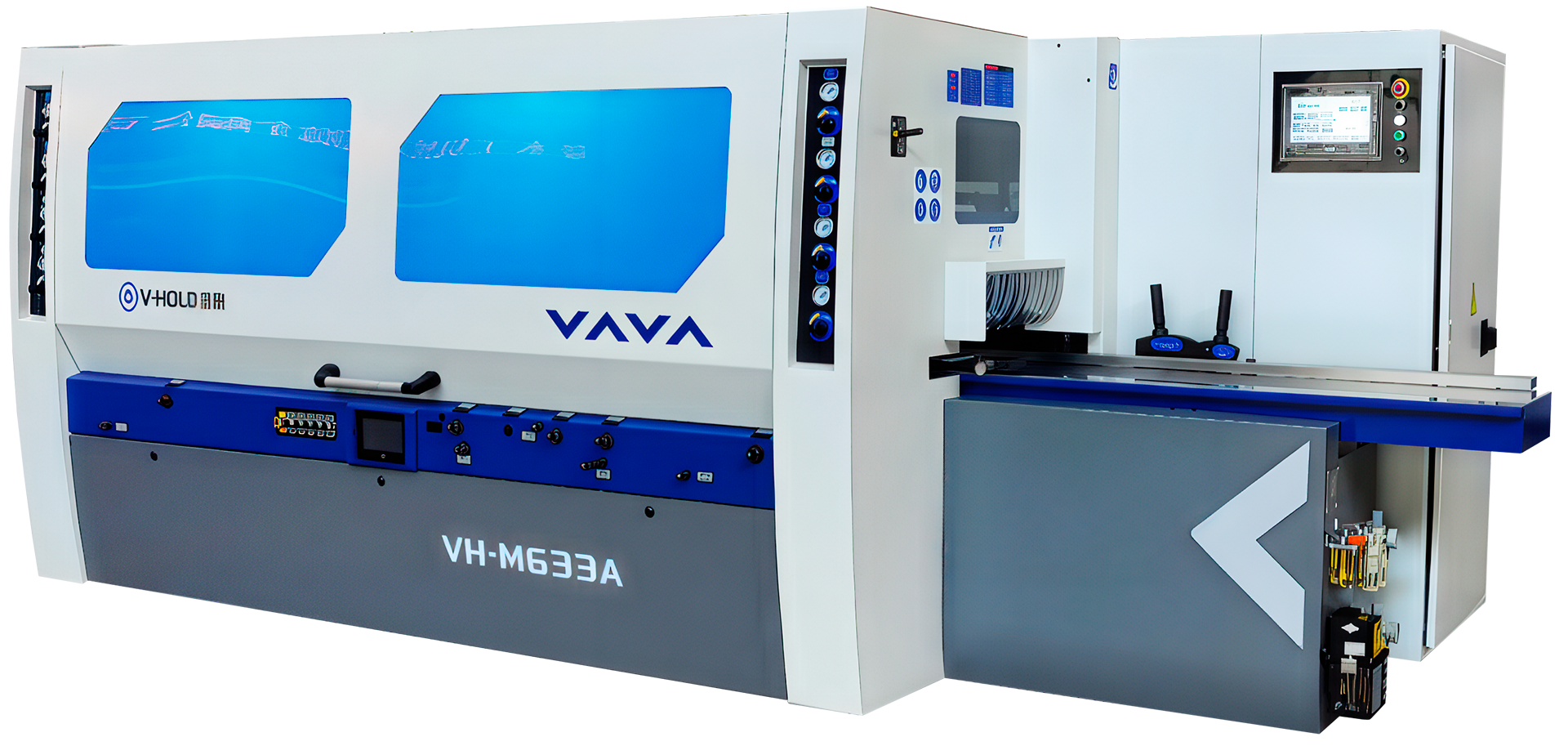

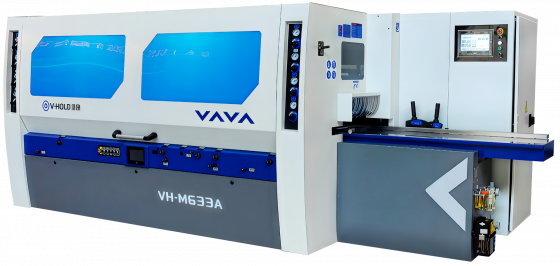

Четырехсторонний станок V-HOLD VH MB633A

Четырехсторонний станок V-Hold VH MB633A — это 6-шпиндельное деревообрабатывающее оборудование, разработанное для предприятий, которым требуется максимальная производительность и способность обрабатывать заготовки увеличенного сечения. Этот 4 сторонний станок отличается от моделей серии MB623A и MB626A расширенным рабочим диапазоном: он способен обрабатывать заготовки шириной до 330 мм и толщиной до 230 мм, что делает его идеальным выбором для производства крупногабаритных погонажных изделий, строительного бруса и мебельных щитов. Оснащённый мощными двигателями (до 15 кВт на верхних шпинделях), посадочным диаметром 50 мм и усиленной конструкцией, станок обеспечивает стабильность и точность даже при обработке тяжёлых и плотных заготовок.

Назначение и области применения

• Подходит для обработки массивных заготовок и производства крупных профилей.
• Производство строительного бруса, имитации бруса и блок-хауса увеличенного сечения.
• Изготовление толстых плинтусов, наличников, мебельных щитов и декоративных элементов из твёрдых пород дерева.
• Применение на крупных деревообрабатывающих предприятиях, где требуется высокая нагрузочная способность и стабильность при длительной работе.
• Использование в составе автоматизированных линий благодаря повышенной мощности и надёжности конструкции.

Ключевые функциональные возможности

Технологические особенности модели

• Цельнолитая чугунная станина: выполнена из марки HT300, прошла специальную термообработку — гарантирует максимальную устойчивость к вибрациям и деформациям.
• Мощные шпиндели: верхние шпиндели оснащены двигателями по 15 кВт, что позволяет эффективно работать с плотными породами дерева и глубокими проходами.
• Повышенная жёсткость: посадочный диаметр шпинделя 50 мм и увеличенный диаметр самих шпинделей (до 200 мм) обеспечивают стабильность при обработке толстых заготовок.
• Универсальность: возможность работы с заготовками шириной до 330 мм и толщиной до 230 мм делает станок одним из самых производительных в своём классе.
• Сенсорное управление (опция): дополнительный 10,2-дюймовый сенсорный экран позволяет оператору быстро настраивать параметры и сохранять программы обработки.

Четырехсторонний станок V-Hold VH MB633A — это выбор для предприятий, которым нужна максимальная мощность и надёжность. Его конструкция позволяет работать в условиях серийного производства с минимальными простоем и обслуживанием.

Технические характеристики станка

Детальное описание узлов станка

Станина

• Цельнолитая чугунная станина из марки HT300, прошедшая специальную термообработку для снятия внутренних напряжений.
• Обеспечивает максимальную жёсткость и полное отсутствие вибраций даже при длительной работе на высоких скоростях подачи.

Шпиндели

• Шесть прецизионных шпинделей с посадочным диаметром 50 мм и частотой вращения до 6 500 об/мин.
• Оснащены подшипниками SKF — обеспечивают долгий срок службы, минимальный люфт и чистое пиление.
• Настройка всех шпинделей осуществляется с передней панели без вскрытия защитных кожухов.

Подающий стол

• Длина подающего стола — 2 000 мм, материал — легированная сталь повышенной твёрдости.
• Регулировка по высоте и горизонтали выполняется механическими рычагами — точная и надёжная настройка.
• Центральная система смазки равномерно распределяет смазку по всей длине, снижая трение и износ.

Механизм подачи коротких заготовок

• Система позволяет эффективно работать с заготовками длиной от 200 мм.
• Рифлёные входные ролики обеспечивают надёжный захват, обрезиненные выходные — бережную подачу без повреждения поверхности.
• Поднимающийся подающий ролик стабилизирует заготовку на входе в зону обработки.
• Пневматические прижимные планки создают оптимальное усилие прижима, исключающее проскальзывание.

Система подачи

• Усиленный редуктор и карданные валы обеспечивают мощную передачу крутящего момента без люфтов.
• Инвертор от компании Kawasaki (Япония) позволяет плавно регулировать скорость подачи в диапазоне 6–36 м/мин.
• Пневматическое управление прижимными вальцами — возможность точной настройки усилия в зависимости от плотности древесины.

Быстрая настройка

• Все шпиндели настраиваются с передней панели станка без необходимости открывать защитные кожухи — это значительно сокращает время наладки и повышает безопасность.
• Механическая цифровая шкала позволяет точно выставлять положение прижимных пластин и высоту шпинделей.
• Эргономичное расположение органов управления обеспечивает удобный доступ оператору во время работы.

Пульт управления

• Основной пульт оснащён кнопкой аварийного останова, переключателями для реверса и подъёма траверсы.
• Эргономичное расположение элементов управления снижает нагрузку на оператора.
• Бесступенчатая регулировка усилия прижима пневматических роликов расположена на правой стороне защитного кожуха.

Главные преимущества 4 стороннего станка V-Hold

1. Мощность: Верхние шпиндели — по 15 кВт, что обеспечивает работу с плотными породами и большими глубинами резания.
2. Жёсткость: Посадочный диаметр 50 мм и увеличенные размеры шпинделей повышают устойчивость при обработке толстых заготовок.
3. Производительность: Рабочая ширина до 330 мм и толщина до 230 мм позволяют выпускать продукцию, недоступную на станках серии MB623A и MB626A.
4. Надёжность: Комплектующие от мировых лидеров: Siemens, Schneider, SKF, Kawasaki.
5. Универсальность: Подходит для широкого спектра профилей и типов древесины.

Экономическая эффективность

Купить четырехсторонний станок V-Hold VH MB633A — значит получить мощное и производительное оборудование, способное быстро окупиться за счёт высокой скорости, минимальных простоев и отличного качества продукции.

Комплектация

• Четырехсторонний станок MB633A в сборке
• Цельнолитая чугунная станина
• 6 прецизионных шпинделей с подшипниками SKF
• Система подачи с инвертором Kawasaki
• Подающий и выходной столы
• Пульт управления
• Центральная система смазки стола
• Комплект электроники (Siemens, Schneider)
• Инструкция по эксплуатации

Дополнительная комплектация

• Контропоры на горизонтальных шпинделях: предотвращают прогиб заготовки, исключают вибрации и повышают качество поверхности.
• 10,2-дюймовый сенсорный экран (Touch Screen): используется для цифрового управления левым вертикальным и верхними шпинделями, позволяет сохранять программы обработки и ускоряет наладку.
• Комбинированная модификация: исполнение с контропорами + 10,2-дюймовый Touch Screen экран — оптимальное решение для предприятий, требующих максимальной точности, производительности и удобства управления.
• Линия автоматической подачи в четырехсторонний станок
• Роликовый транспортер (рольганг)
• Система расштабелирования с автоматической подачей
• Узел сортировки готовой продукции
• Упаковочная линия
