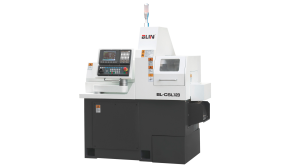

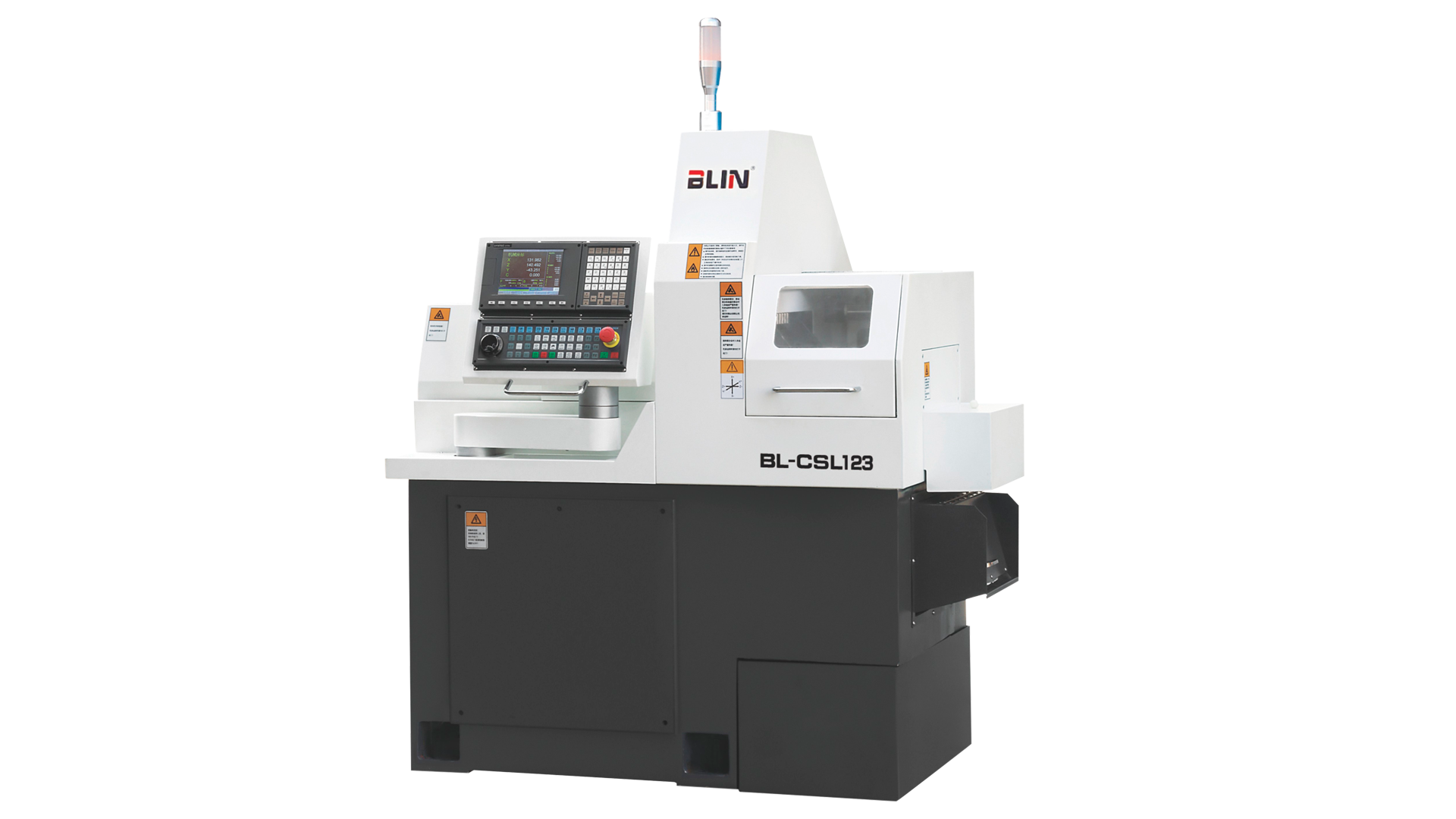

Автомат продольного точения BLIN MACHINERY BL-CSL 123

Назначение и область применения

Автомат продольного точения BLIN MACHINERY BL-CSL 123 предназначен для высокоточной обработки прутковых заготовок диаметром до 12 мм из различных материалов, включая цветные металлы, стали и труднообрабатываемые сплавы. Станок оптимально подходит для серийного и крупносерийного производства миниатюрных, сложных и высокоточных деталей, таких как тонкие оси, в отраслях авиационной, медицинской, часовой промышленности и микроэлектроники. Он выполняет токарные операции, сверление, нарезку резьбы и фрезеровку сложных профилей. Подвижная шпиндельная бабка и направляющая втулка обеспечивают исключительную точность и стабильность при обработке тонких заготовок.

Технические характеристики автомата продольного точения

Детальное описание узлов автомата продольного точения

Конструкция станины

Конструкция станины выполнена из чугуна «Meehanite» с использованием смоляного песка, что обеспечивает высокую прочность и термическую стабильность. Станина проходит искусственное старение для устранения внутренних напряжений, а её рёбра жёсткости эффективно гасят вибрации, что критично для обработки миниатюрных и тонких заготовок.

Шпиндель и направляющая втулка

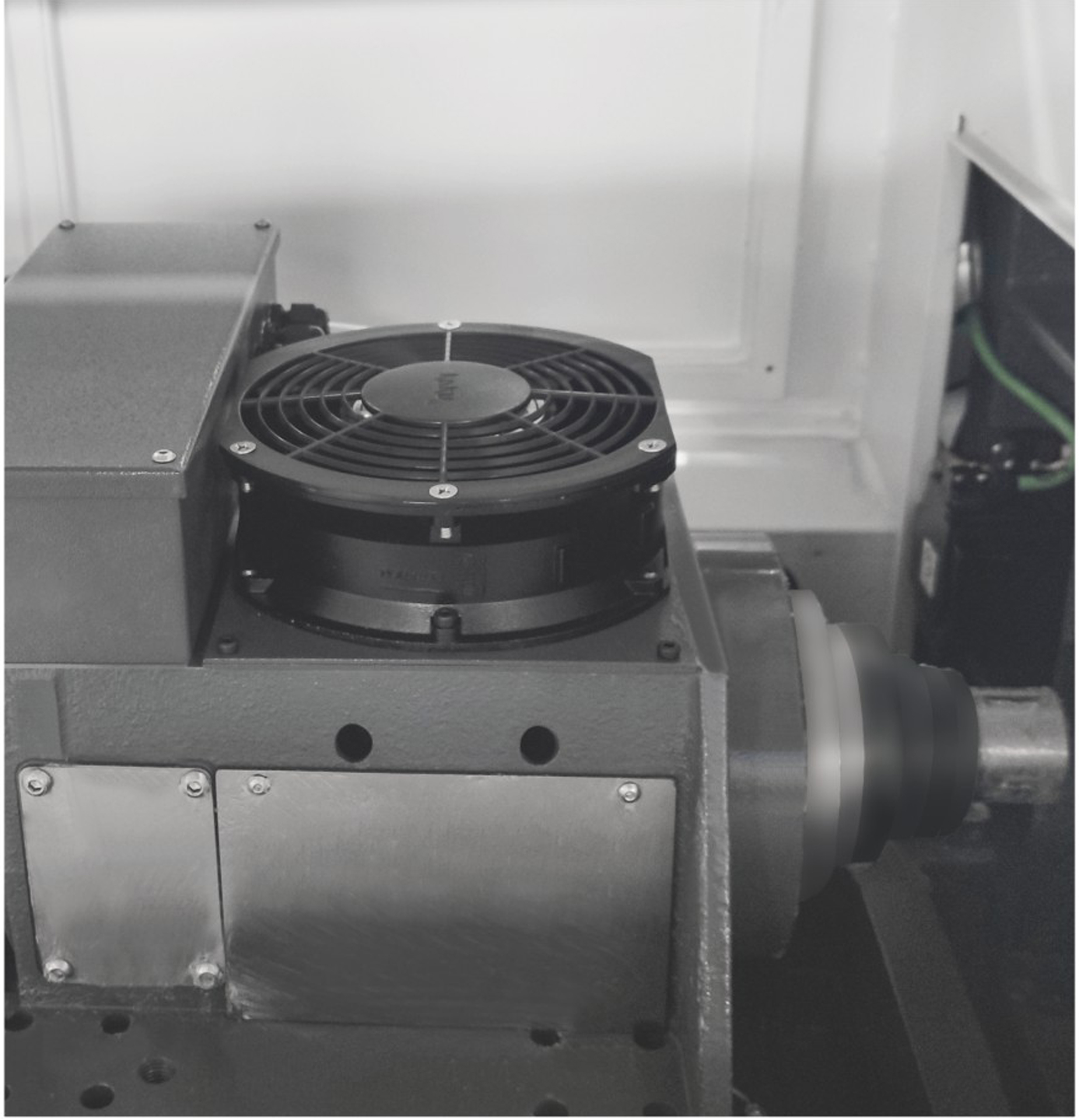

Шпиндель и направляющая втулка обеспечивают высокую точность обработки. Сервоэлектрошпиндель с подшипниками NSK/NTN класса P4 (Япония) перемещается по оси Z, фиксируя пруток в цанговом патроне. Неподвижная или вращающаяся направляющая втулка минимизирует вибрации, поддерживая стабильность обработки заготовок диаметром до 12 мм.

Перемещение по осям

Перемещение по осям осуществляется с помощью высокоточных ШВП и линейных направляющих THK/PMI (Япония/Тайвань). Быстрые перемещения по осям X/Y/Z (20/20/20 м/мин) и непрерывная индексация шпинделя по оси C (0,001°) гарантируют точное позиционирование.

Централизованная система смазки

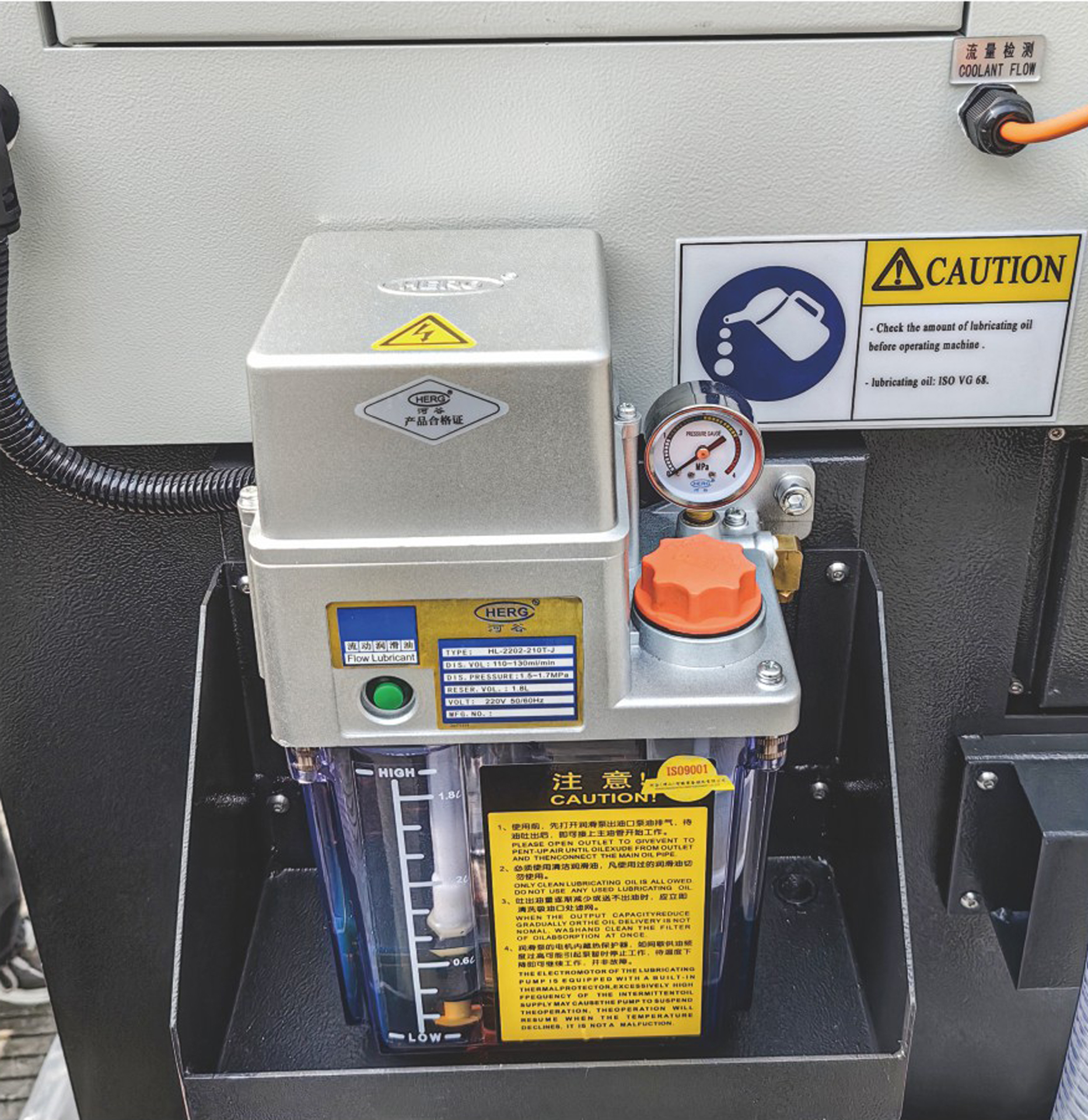

Централизованная система смазки с компонентами HERG (Япония) автоматически обслуживает ключевые узлы, снижая износ и упрощая обслуживание. Это обеспечивает надёжную работу станка при интенсивной эксплуатации.

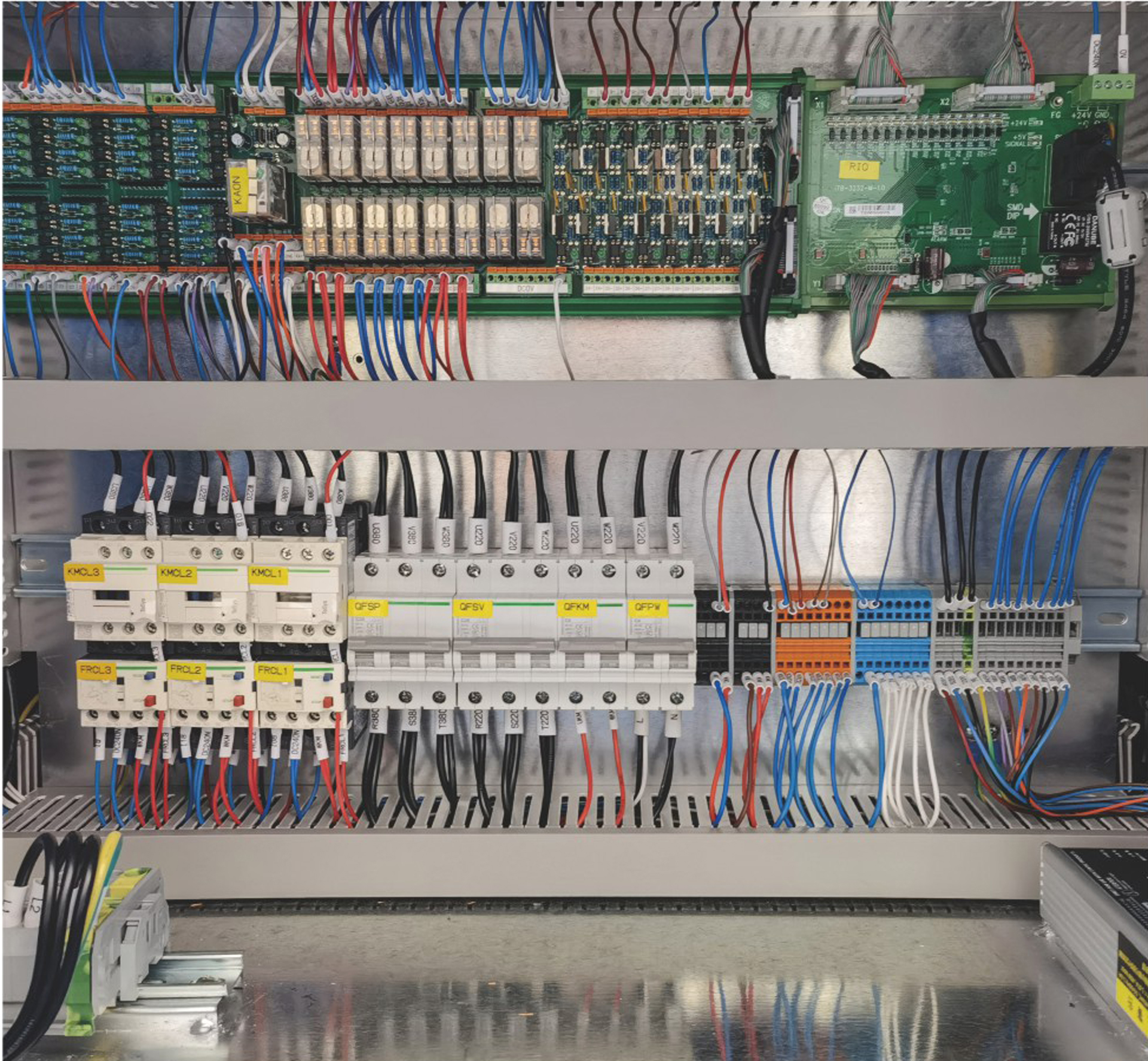

Система ЧПУ и управления

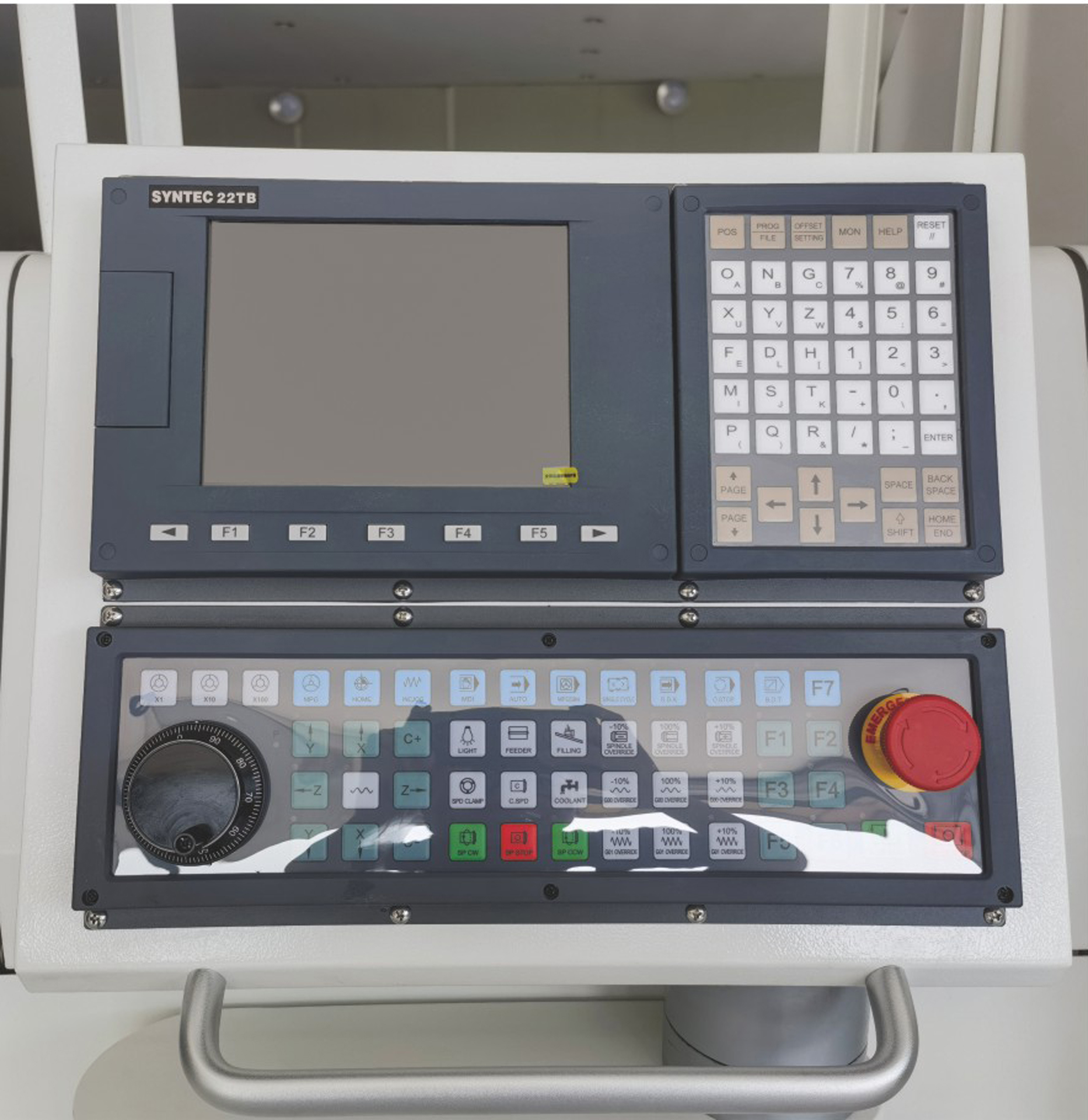

Система ЧПУ и управления оснащена контроллером SYNTEC 22TB (Тайвань) с 8,4-дюймовым дисплеем, портами RS232, LAN, USB и ручным маховичком. Поддержка G-кодов и удобный интерфейс упрощают программирование и управление.

Инструментальная оснастка

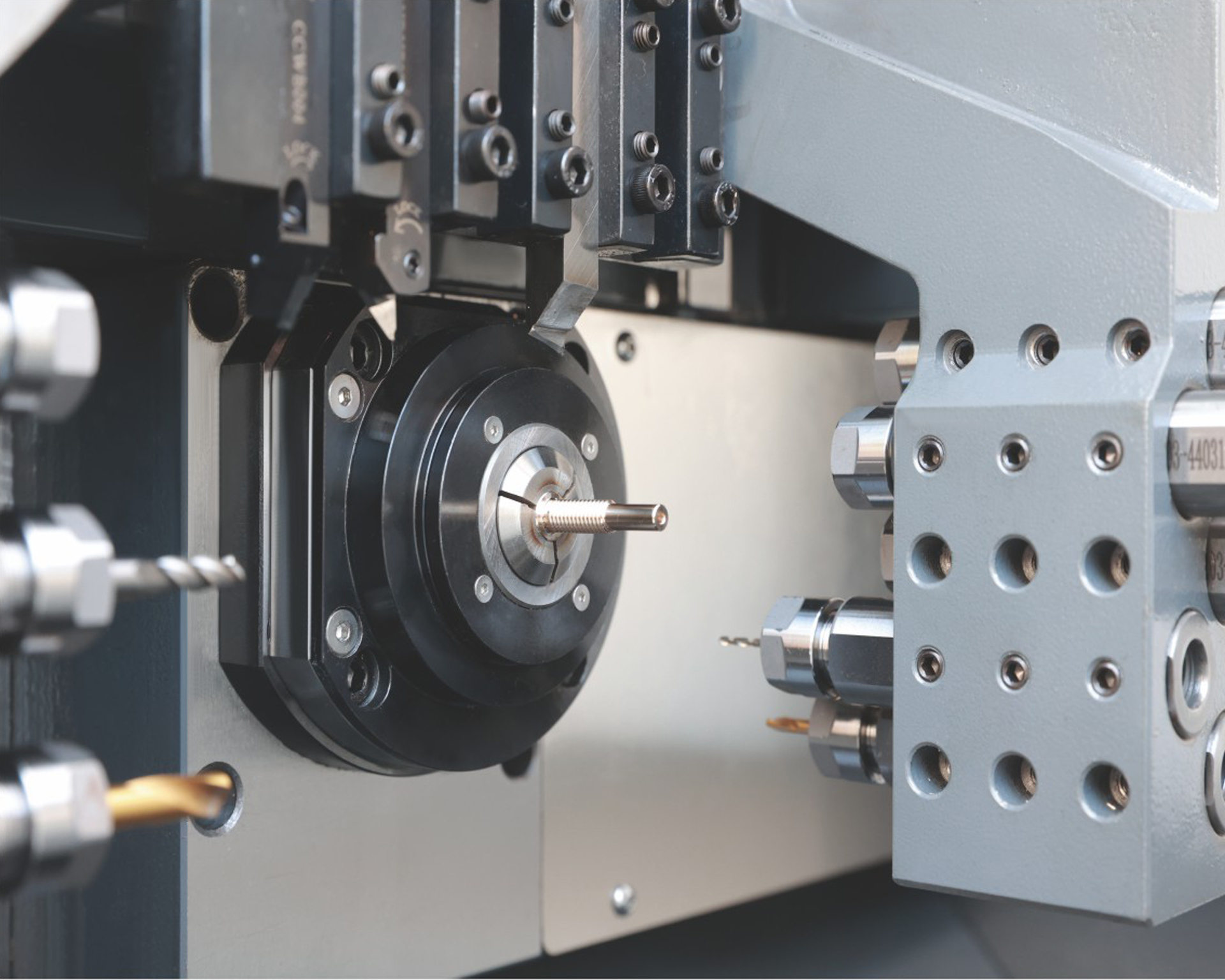

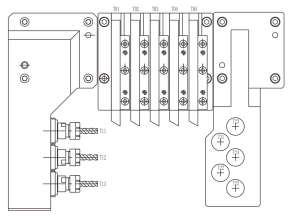

Инструментальная оснастка включает 5 токарных инструментов с державкой □10 мм, 5 стационарных осевых инструментов (ER11) и 3 радиальных приводных инструмента (ER11, опция). Это обеспечивает выполнение токарных, сверлильных и фрезерных операций с высокой точностью.

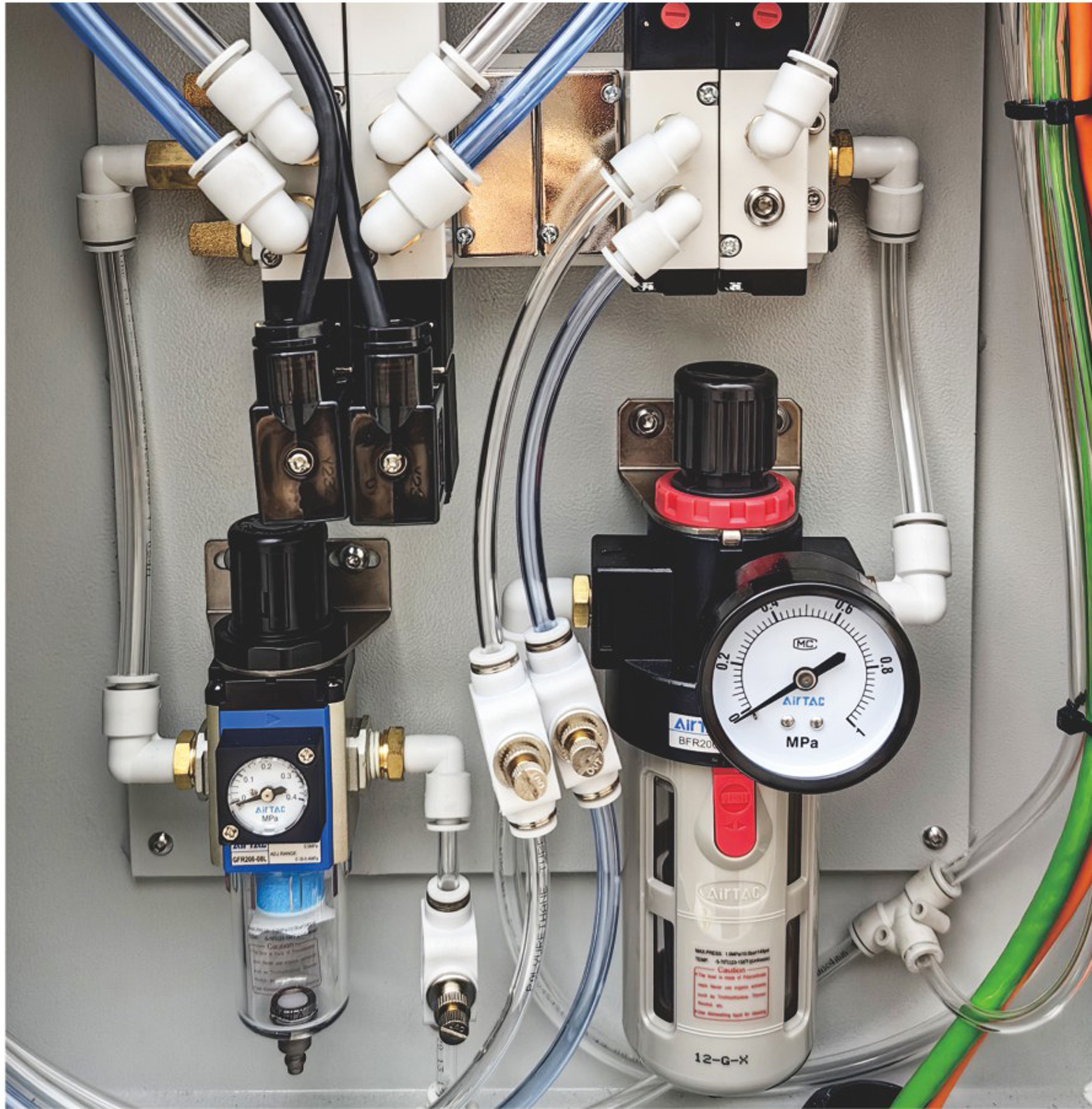

Система подачи СОЖ

Система подачи СОЖ с воздушным охлаждением и насосом мощностью 0,22 кВт эффективно охлаждает зону обработки и удаляет стружку, продлевая срок службы инструмента.

Система удаления масляного тумана

Система удаления масляного тумана (опция) обеспечивает чистоту рабочей зоны и безопасность оператора, минимизируя воздействие масляных паров.

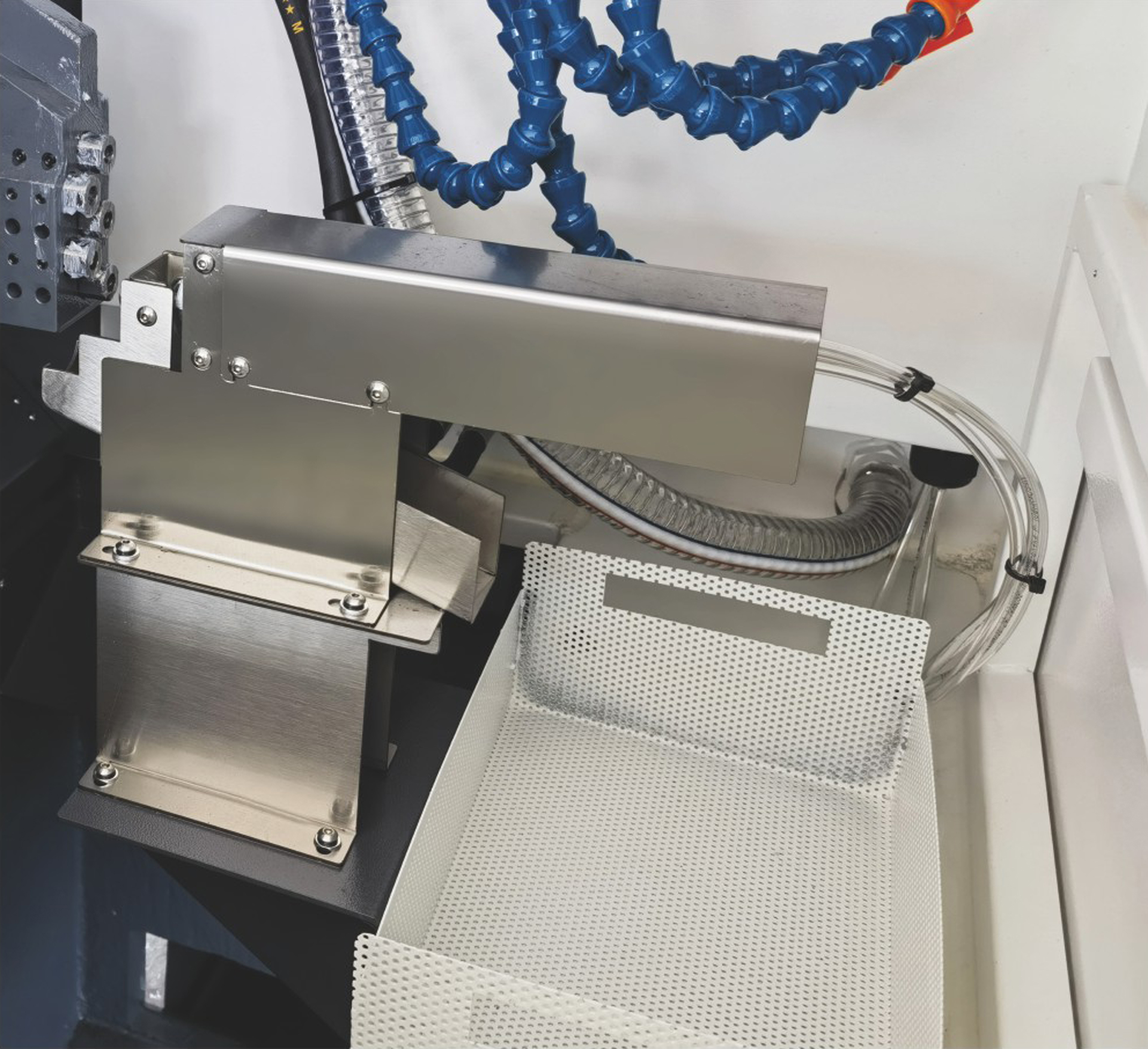

Конвейер для удаления стружки

Конвейер для удаления стружки (опция) автоматизирует удаление стружки, упрощая обслуживание и поддерживая чистоту при серийной обработке.

Упаковочная система для транспортировки

Упаковочная система гарантирует безопасную транспортировку станка, упрощая его доставку и установку на производственной площадке.

Требования к помещению и инфраструктуре

Для эксплуатации станка требуется электропитание 380 В (3 фазы) и бетонный пол толщиной 200 мм (C20/25). Компактные габариты станка (1 510 × 1 000 × 1 660 мм) позволяют размещать его в небольших производственных помещениях.

Главные преимущества автомата продольного точения BL-CSL 123

1. Высокая точность – биение шпинделя ≤ 0,002 мм и повторяемость ≤ 0,003 мм обеспечивают прецизионную обработку миниатюрных деталей.
2. Компактность – малые габариты и обработка прутков до 12 мм идеальны для миниатюрных деталей.
3. Производительность – шпиндель до 6 000 об/мин и быстрые перемещения (до 20 м/мин) ускоряют обработку.
4. Надёжность – станина «Meehanite» и компоненты NSK/THK/PMI обеспечивают долговечность.
5. Автоматизация – система ЧПУ SYNTEC 22TB упрощает управление и программирование.
6. Экономичность – автоматическая смазка и опциональный конвейер стружки снижают эксплуатационные затраты.

Станок сочетает компактность, точность и надёжность, что делает его идеальным выбором для производства высокоточных миниатюрных деталей.

Обслуживание и сервисная поддержка

Автомат продольного точения BL-CSL 123 рассчитан на интенсивную эксплуатацию. Прочная станина и автоматическая смазка минимизируют износ. Компания «Интервесп» предоставляет услуги монтажа, пусконаладки, обучения операторов и гарантийное обслуживание (12 месяцев на механические компоненты).

Экономическая эффективность и рентабельность

Покупка BL-CSL 123 повышает эффективность производства благодаря высокой точности, автоматизации и минимальным отходам. Компактность и надёжные компоненты обеспечивают быструю окупаемость инвестиций.

Безопасность эксплуатации

Автомат продольного точения BL-CSL 123 оснащён системой удаления масляного тумана (опция), трёхцветной сигнальной лампой и воздухонепроницаемым уплотнением шпинделя, обеспечивающими безопасность оператора и чистоту рабочей зоны.

Комплектация

• Система ЧПУ SYNTEC 22TB (монитор 8,4”)
• Высокоточный сервоэлектрошпиндель с осью C и электромагнитным тормозом
• Чугунная станина с наклоном и линейными направляющими
• Уловитель деталей
• Блок инструментов: 5 × □10 мм (токарные), 5 × ER11 (осевые), 3 × ER11 (радиальные приводные, опция)
• Автоматическая система смазки (HERG, Япония)
• Освещение рабочей зоны и трёхцветная сигнальная лампа
• Трансформатор 380 В (3 фазы)
• Комплект технической документации

Дополнительная комплектация

• Система подачи СОЖ высокого давления
• Система удаления масляного тумана
• Автоматический конвейер для удаления стружки
• Автоматическая подача прутка (барфидер)
