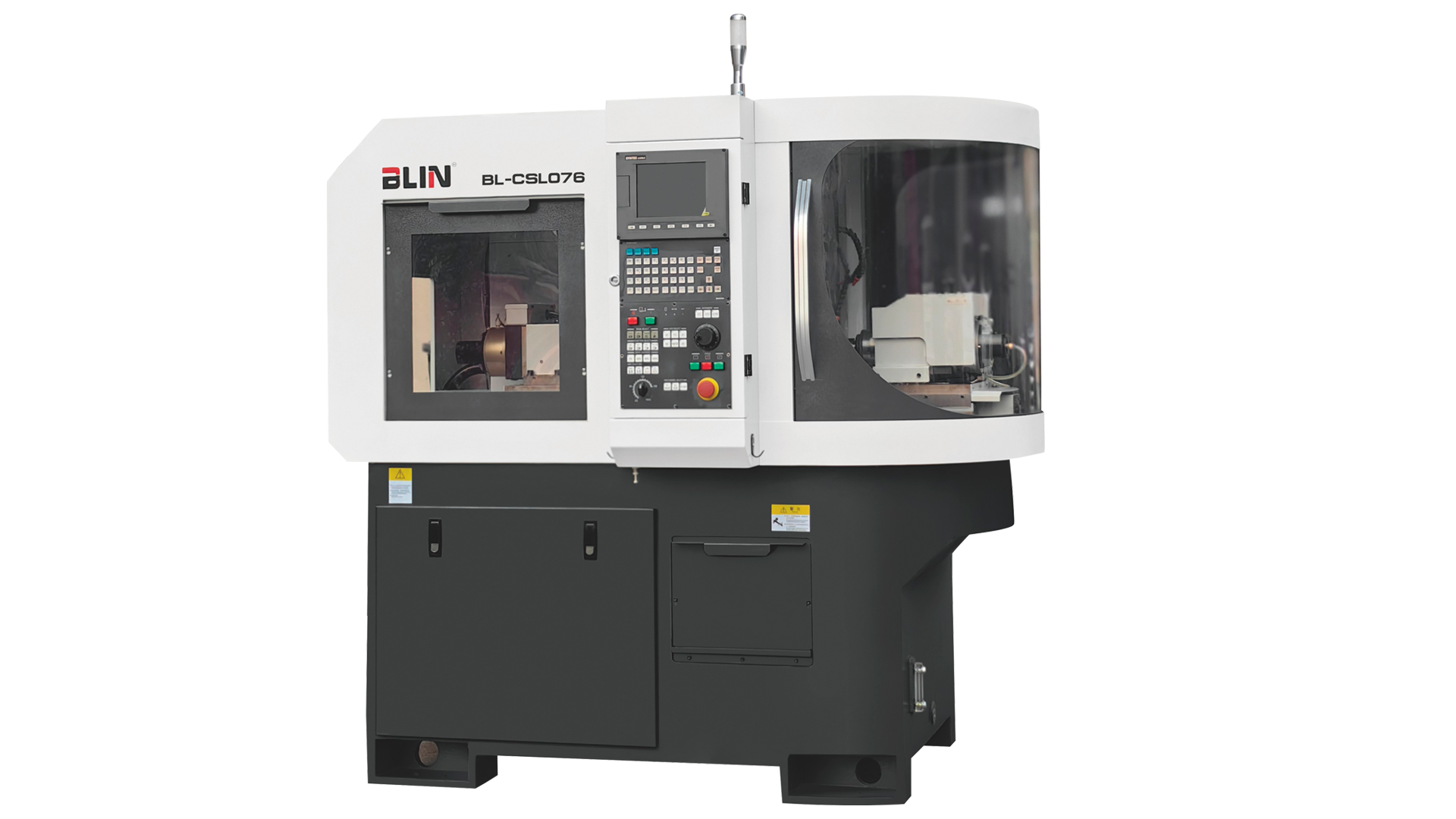

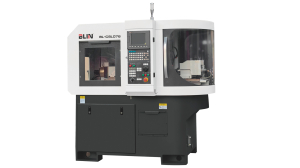

Автомат продольного точения BLIN MACHINERY BL CSL 075

Назначение и область применения

Автомат продольного точения BLIN MACHINERY BL-CSL 075 предназначен для высокоточной обработки микроминиатюрных прутковых заготовок диаметром от 1 до 7 мм (до 10 мм для медных и алюминиевых сплавов). Станок идеально подходит для серийного и крупносерийного производства высокоточных деталей в таких отраслях, как медицинская техника, микроэлектроника, часовая промышленность и производство прецизионных компонентов. Он выполняет токарные операции, сверление, нарезку резьбы и фрезеровку сложных контуров. Компактная конструкция с подвижной шпиндельной бабкой и направляющей втулкой обеспечивает исключительную точность при обработке миниатюрных заготовок.

Технические характеристики автомата продольного точения

Детальное описание узлов автомата продольного точения

Конструкция станины

Конструкция станины выполнена из высокопрочного чугуна «Meehanite» с использованием смоляного песка, обеспечивающего термическую стабильность и минимальную деформацию. Станина проходит искусственное старение для устранения внутренних напряжений, а рёбра жёсткости эффективно гасят вибрации, что особенно важно для обработки микроминиатюрных деталей.

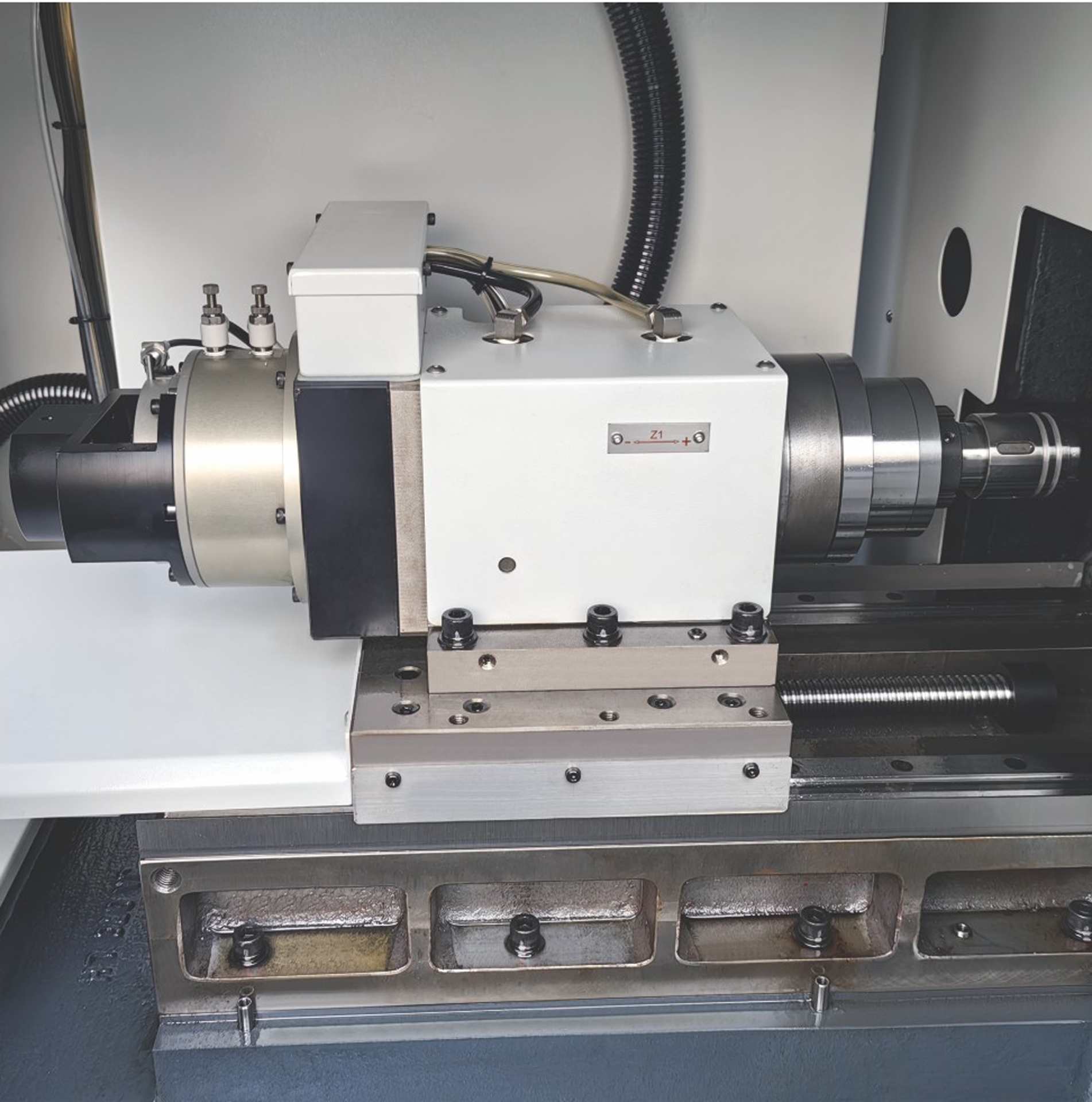

Шпиндель и направляющая втулка

Шпиндель и направляющая втулка обеспечивают высокую точность. Сервоэлектрошпиндель с масляным охлаждением и подшипниками NSK класса P4 (Япония) перемещается по оси Z, фиксируя пруток в цанговом патроне с помощью встроенного пневмоцилиндра. Направляющая втулка (неподвижная или вращающаяся, переключение за ~15 минут) минимизирует вибрации при обработке заготовок диаметром до 7 мм (опц. 10 мм).

Перемещение по осям

Перемещение по осям осуществляется с использованием высокоточных ШВП и линейных направляющих THK/CSK (Япония/Тайвань). Быстрые перемещения по осям X1/Y1/Z1 (30 м/мин) и непрерывная индексация шпинделя по оси C (0,001°) обеспечивают точное позиционирование.

Централизованная система смазки

Централизованная система смазки с компонентами HERG (Япония) автоматически обслуживает узлы станка, снижая износ и затраты на обслуживание, что обеспечивает надёжность при интенсивной эксплуатации.

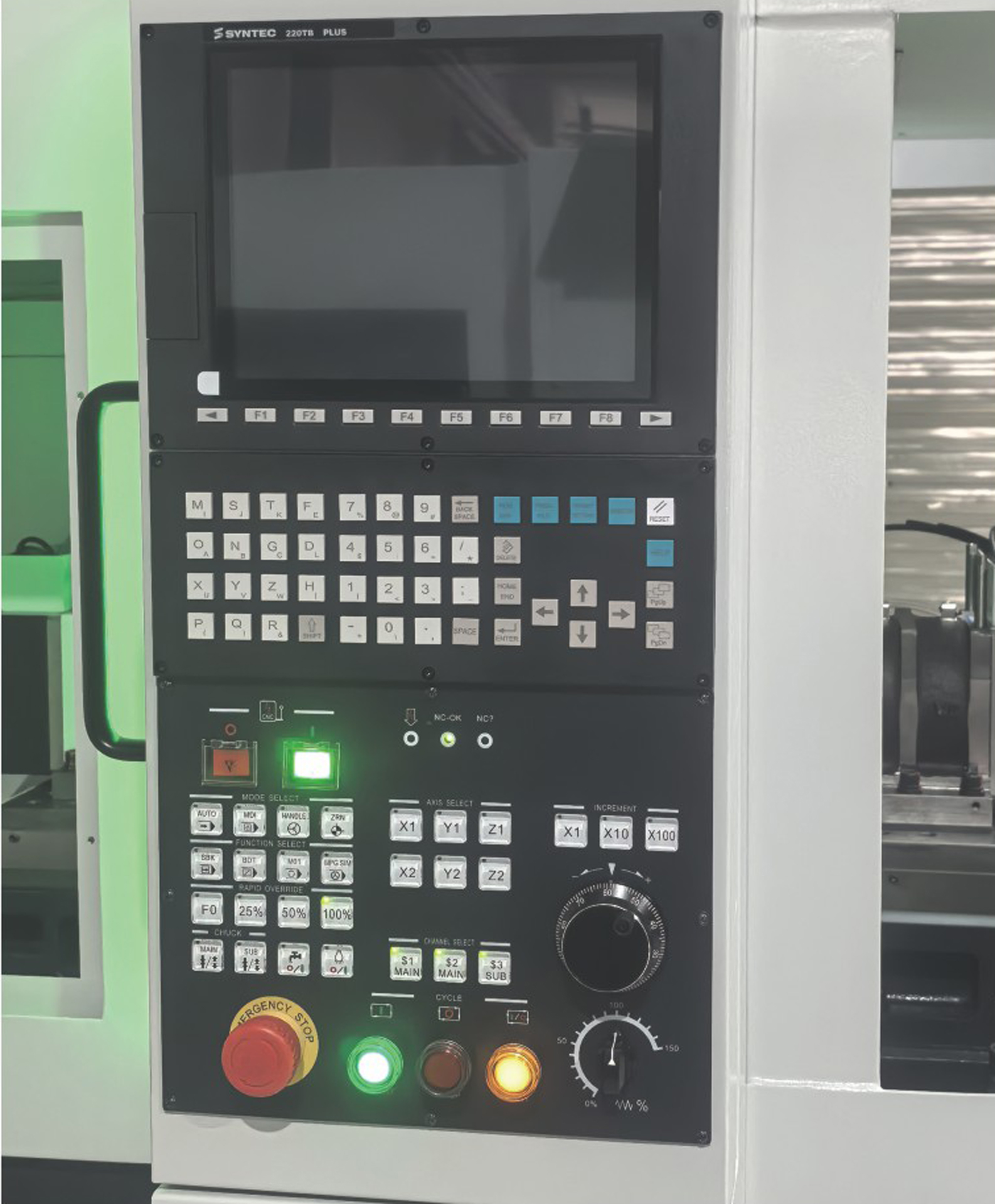

Система ЧПУ и управления

Система ЧПУ и управления оснащена контроллером SYNTEC 210TB-E/220TB (Тайвань) с 8,4-дюймовым дисплеем, портами RS232, LAN, USB и ручным маховичком. Поддержка G-кодов и интуитивный интерфейс упрощают программирование и управление.

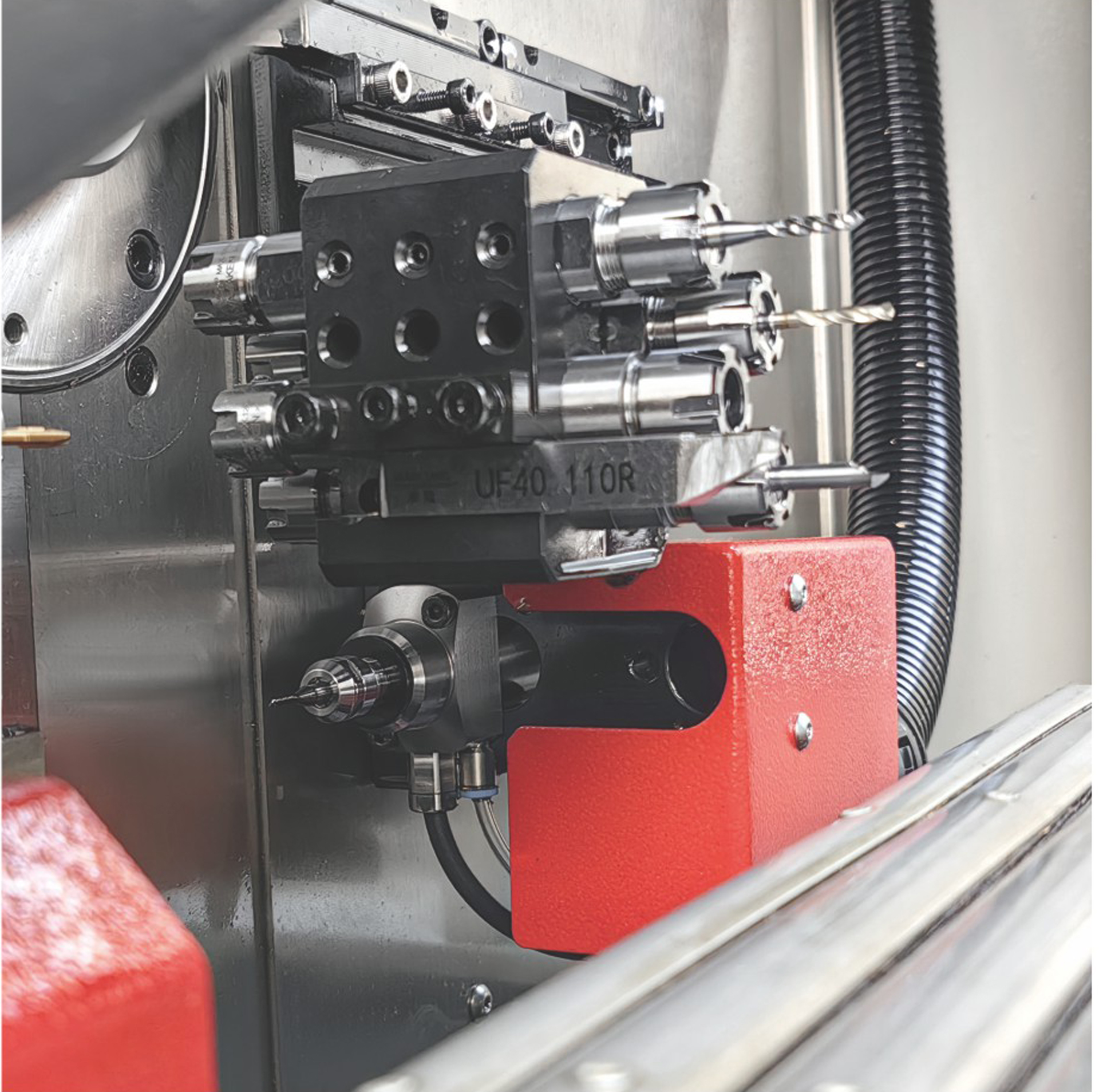

Инструментальная оснастка

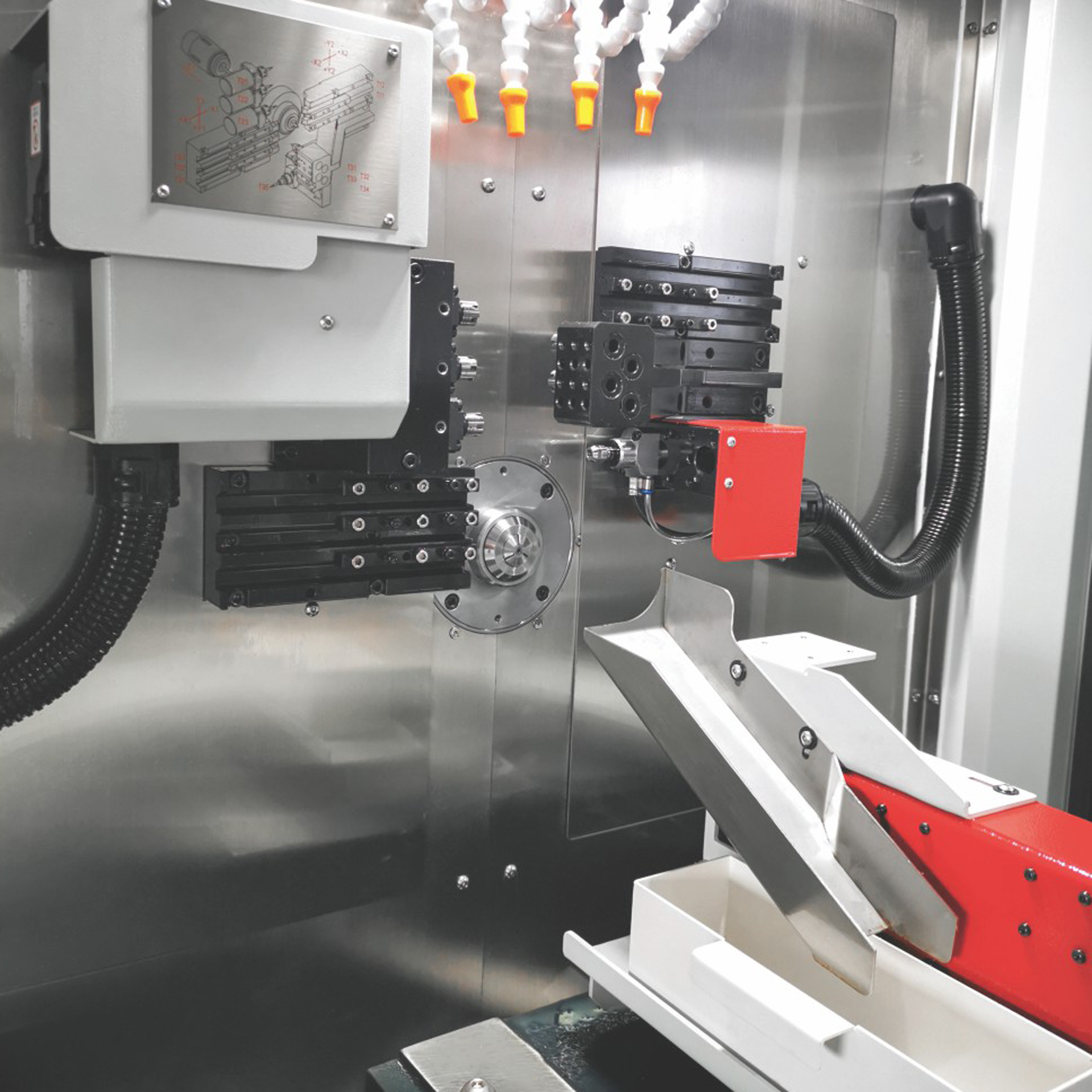

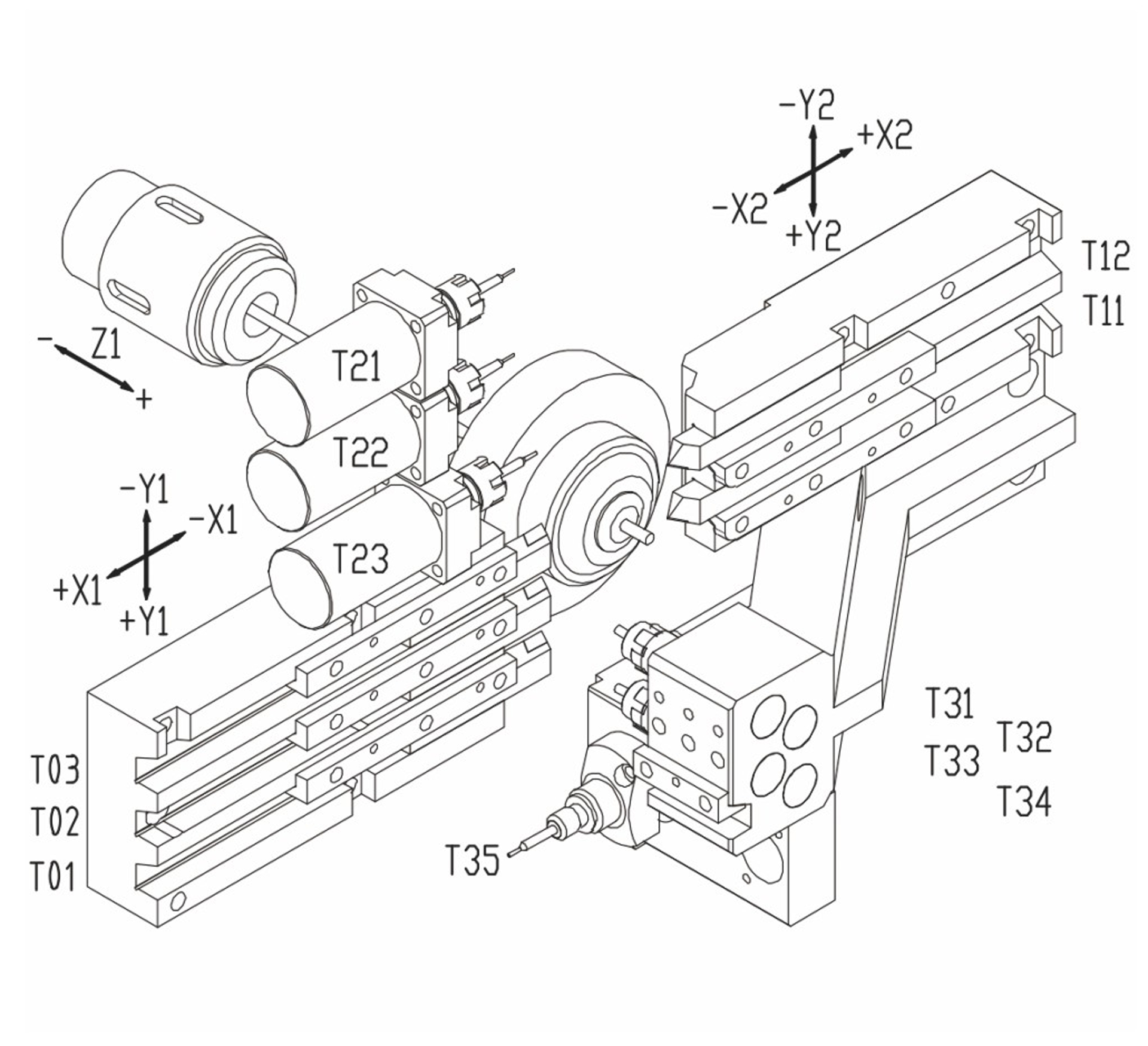

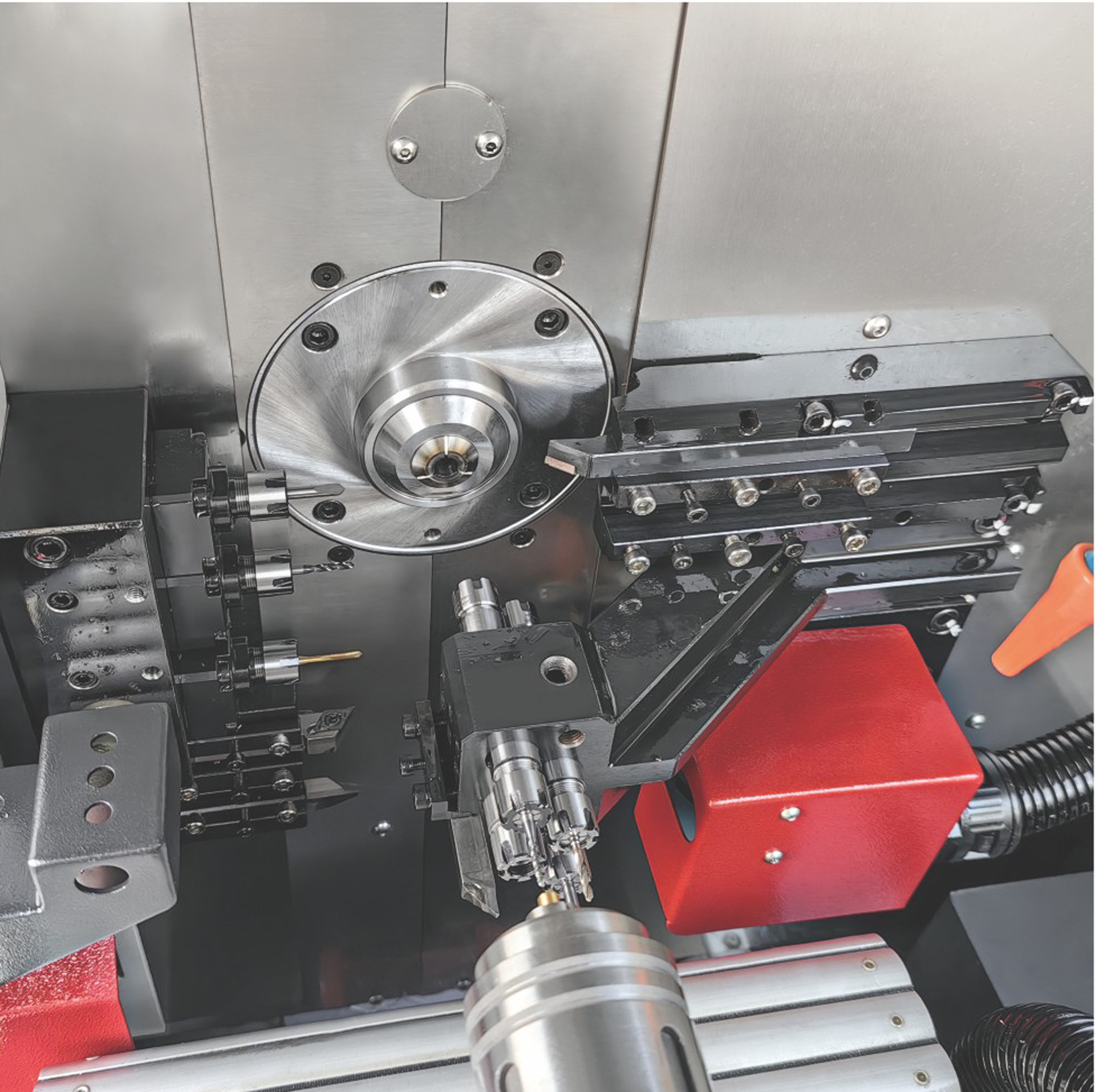

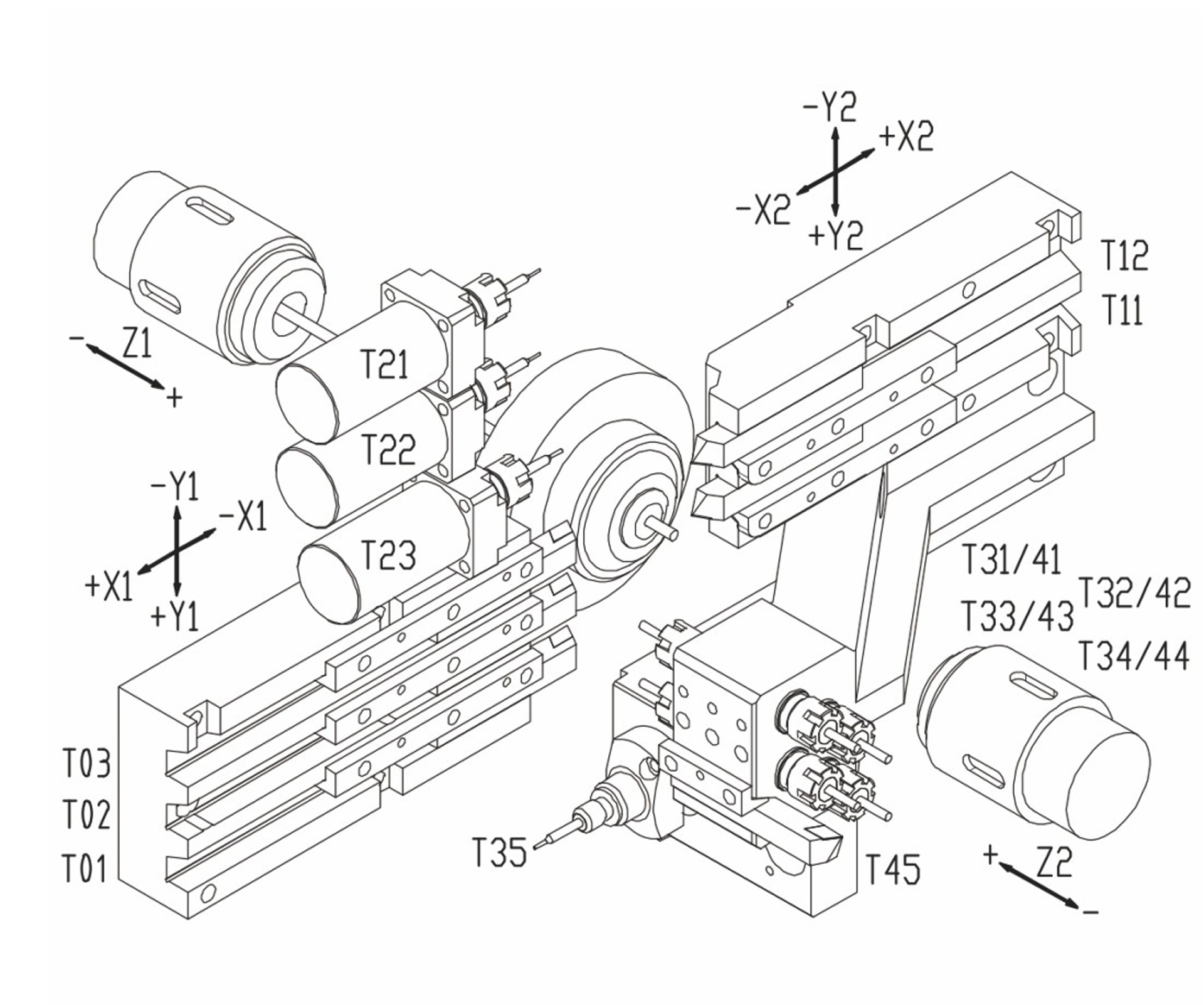

Инструментальная оснастка включает 3 токарных инструмента с державкой □10 мм, 4 стационарных осевых инструмента (ER11) и 3 радиальных приводных инструмента (ER11, с разным смещением для сверления, нарезки резьбы и пазовой обработки). Это позволяет выполнять сложные операции с высокой точностью.

Система подачи СОЖ

Система подачи СОЖ с масляным охлаждением и насосом мощностью 0,2 кВт обеспечивает эффективное охлаждение и удаление стружки, продлевая срок службы инструмента и улучшая качество обработки.

Система удаления масляного тумана

Система удаления масляного тумана (опция) поддерживает чистоту рабочей зоны и повышает безопасность, минимизируя воздействие масляных паров.

Упаковочная система для транспортировки

Упаковочная система обеспечивает надёжную защиту станка при транспортировке, упрощая доставку и установку на производственной площадке.

Требования к помещению и инфраструктуре

Для эксплуатации станка требуется электропитание 380 В (3 фазы) и бетонный пол толщиной 200 мм (C20/25). Габариты станка (1 790 × 1 260 × 1 700 мм) позволяют размещать его в компактных производственных помещениях.

Главные преимущества автомата продольного точения BL-CSL 075

1. Высокая точность – биение шпинделя ≤ 0,002 мм и повторяемость ≤ 0,003 мм обеспечивают прецизионную обработку микродеталей.
2. Микроминиатюрность – обработка заготовок диаметром от 1 до 7 мм (опц. 10 мм) для сверхточных компонентов.
3. Производительность – шпиндель до 15 000 об/мин и быстрые перемещения (30 м/мин) ускоряют цикл обработки.
4. Надёжность – станина «Meehanite» и компоненты NSK/THK/CSK гарантируют долговечность.
5. Автоматизация – система ЧПУ SYNTEC упрощает управление и программирование.
6. Экономичность – автоматическая смазка и компактная конструкция снижают эксплуатационные расходы.

Станок сочетает высокую точность, компактность и надёжность, что делает его идеальным для производства микроминиатюрных деталей.

Обслуживание и сервисная поддержка

Автомат продольного точения BL-CSL 075 рассчитан на интенсивную эксплуатацию. Прочная станина и автоматическая смазка минимизируют износ. Компания «Интервесп» предоставляет монтаж, пусконаладочные работы, обучение операторов и гарантийное обслуживание (12 месяцев на механические компоненты).

Экономическая эффективность и рентабельность

Покупка BL-CSL 075 повышает эффективность производства благодаря высокой точности, автоматизации и минимальным отходам. Компактность и надёжные компоненты ускоряют окупаемость инвестиций.

Безопасность эксплуатации

Автомат продольного точения BL-CSL 075 оснащён системой удаления масляного тумана (опция), трёхцветной сигнальной лампой и патентованным механизмом улавливания деталей (комбинация масляного тумана и воздушного обдува), обеспечивающими безопасность и чистоту рабочей зоны.

Комплектация

• Система ЧПУ SYNTEC 210TB-E/220TB (монитор 8,4”)
• Высокоточный сервоэлектрошпиндель с масляным охлаждением, осью C и электромагнитным тормозом
• Чугунная станина с наклоном и линейными направляющими

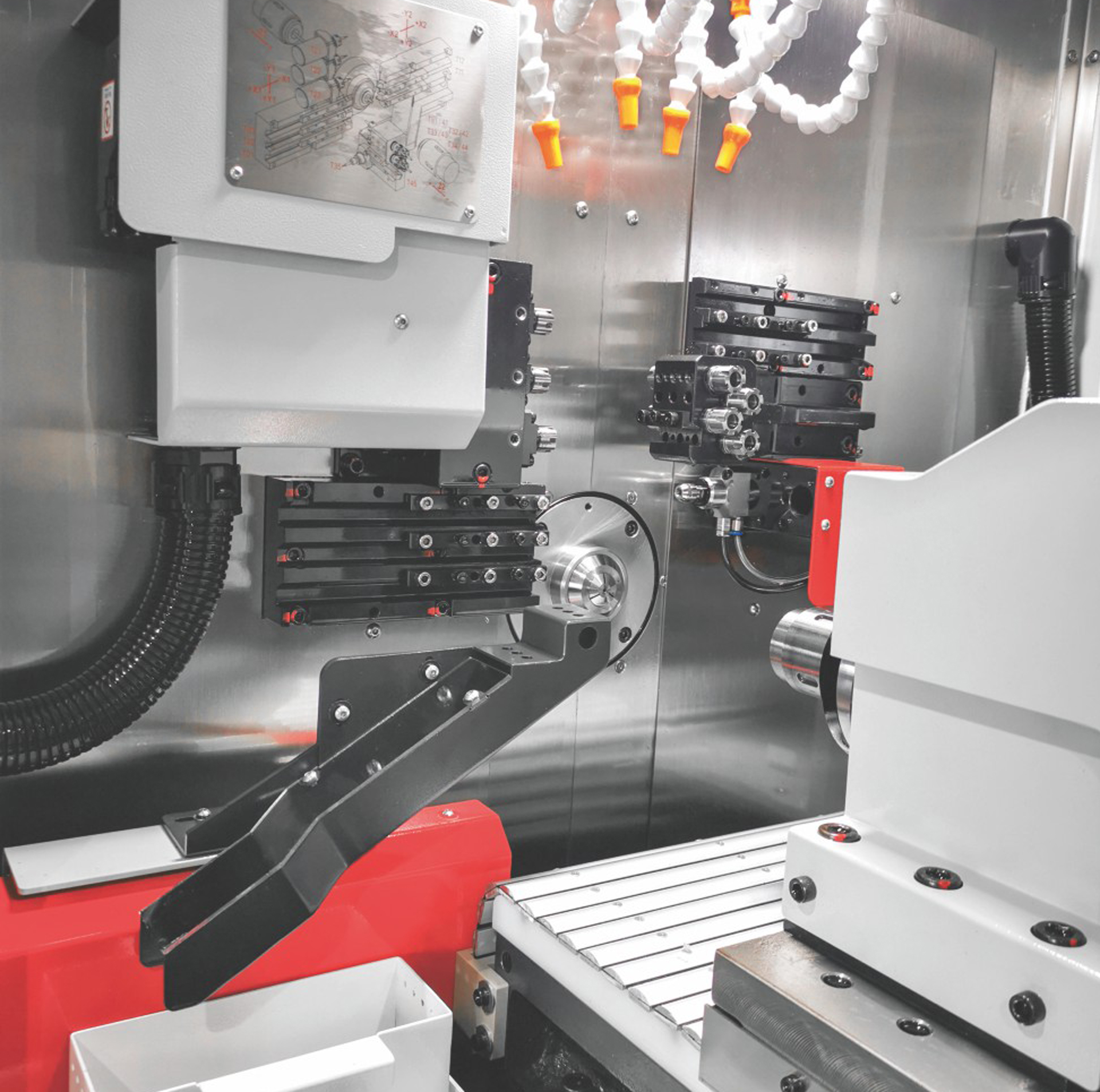

• Уловитель деталей (патентованная конструкция: масляный туман и воздушный обдув)
• Блок инструментов: 3 × □10 мм (токарные), 4 × ER11 (осевые), 2 × ER11 + 1 × ER11 (радиальные приводные)
• Автоматическая система смазки (HERG, Япония)
• Охладитель шпинделя
• Освещение рабочей зоны и трёхцветная сигнальная лампа
• Трансформатор 380 В (3 фазы)
• Комплект технической документации

Дополнительная комплектация

• Система удаления масляного тумана
• Вращающаяся направляющая втулка
• Автоматическая подача прутка (барфидер)
