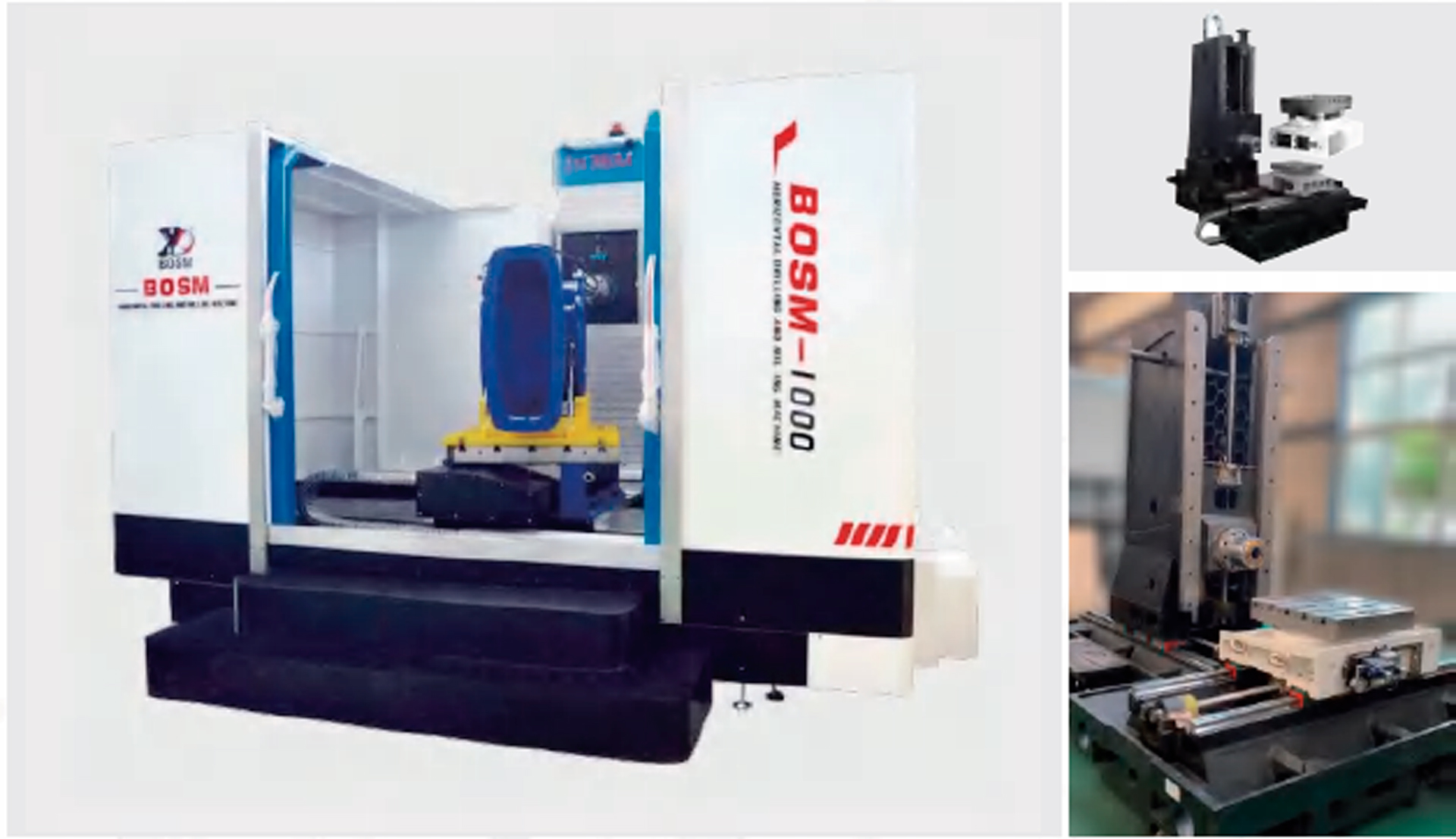

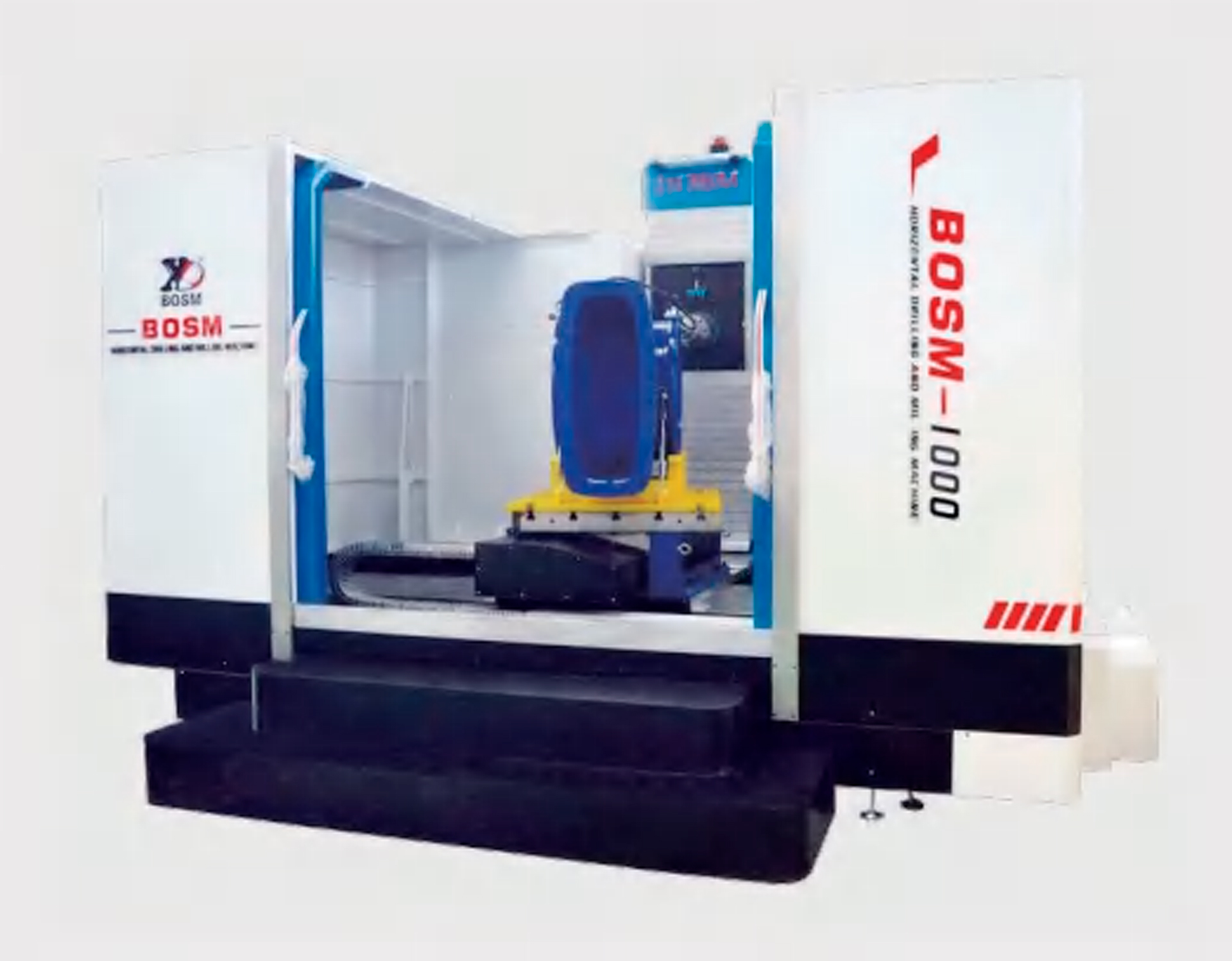

Горизонтальный сверлильно-резьбонарезной станок с ЧПУ BOSM-DPH 1000

Китай

Модели серии

DPH 1000 DPH 1700 DPH - II DPH-I DP 10090 DPH 4026 DPH 3022 DPH 2625 DPH 2022 DPH 2016 DPH 2010 DPH 1010 DP40030 DP30020 DP20020

Мощность шпинделя 15
Максимальный размер заготовки (Д×Ш) ≤ Ø1 800 (максимальный диаметр поворота)
Ход по оси X 2 000
Ход по оси Y 1 000

Все характеристики

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Пуско-наладка под ключ
Гарантия 12 месяцев
Наличие на складе

Описание Характеристики

Горизонтальный сверлильно-резьбонарезной станок с ЧПУ BOSM-DPH 1000 - портальный горизонтальный комплекс для точной обработки колец и фланцев до φ1 800 мм. Открытая архитектура облегчает крановую загрузку тяжёлых деталей и сохраняет жёсткость конструкции.

Назначение и области применения

Сверление и нарезание резьбы в массивных кольцевых заготовках и фланцах.
Изготовление узлов для энергетического оборудования и тяжёлого машиностроения.
Обработка деталей с высокими требованиями к угловой точности расположения отверстий.
Интеграция в цеха, где требуется работа с крупногабаритным сортовым прокатом.

Ключевые функциональные возможности

Функция	Описание
Горизонтальная компоновка	Портальная схема с вращающимся столом для обработки колец до φ1 800 мм
Шпиндельный узел	Конус BT50, мощность 15 кВт, скорость 3 000 об/мин
Режимы обработки	Сверление φ2–φ50 мм
Точность вращения	Поворотная ось с точностью позиционирования 0,001°
Рабочая зона	Расстояние от шпинделя до центра стола 250–1 250 мм

Преимущества использования

Универсальная загрузка: Портальная рама без верхних ограничителей упрощает монтаж заготовок мостовым краном.
Высокая динамика: Фиксированная скорость 3 000 об/мин оптимизирует такт изготовления мелких отверстий.
Микронная точность: Повторяемость осей 0,025 мм исключает брак при серийном выпуске.
Гибкость размеров: Регулируемое расстояние до центра стола позволяет обрабатывать кольца разной высоты.
Надежная база: Массивное основание гасит вибрации, сохраняя геометрию при резании.

Агрегат сочетает скоростное сверление, прецизионное вращение и открытую кинематику, становясь эффективным решением для выпуска ответственных фланцевых узлов.

Технические характеристики станка

Характеристика	Значение
Модель	BOSM-DPH 1000
Максимальный диаметр заготовки (кольцо)	≤φ1 800 мм
Конус шпинделя	BT50
Максимальный диаметр сверления	φ2–φ50 мм
Скорость вращения шпинделя	3 000 об/мин
Мощность двигателя шпинделя	15 кВт
Расстояние от торца шпинделя до центра стола	250–1 250 мм
Повторяемость по осям X/Y/Z	0,025 / 2 000 мм
Точность поворотной оси	0,001°
Перемещение по оси X (стол)	2 000 мм
Перемещение по оси Y	1 000 мм
Перемещение по оси Z	1 000 мм

Детальное описание узлов станка

Портальная конструкция и станина

Горизонтальная рамная архитектура формирует устойчивую рабочую зону, что критично при базировании тяжёлых колец.
Отсутствие верхней перемычки над зоной загрузки позволяет использовать кран-балки для подачи заготовок без ограничений.

Шпиндельный узел

Привод с конусом BT50 мощностью 15 кВт работает на фиксированной скорости 3 000 об/мин, что оптимально для малых и средних диаметров сверления.
Регулируемое расстояние до центра стола (250–1 250 мм) позволяет устанавливать детали различной высоты и обрабатывать их с торца или цилиндрической поверхности.

Система позиционирования и ЧПУ

Линейные приводы фиксируют повторяемость 0,025 мм на 2 000 мм хода, обеспечивая стабильность координат X, Y и Z.
Поворотная ось вращения заготовки гарантирует угловую точность 0,001°, что позволяет выполнять сверление по сложным радиальным сеткам без переустановки детали.

Автоматизация и оснастка

Система ЧПУ координирует вращение стола и перемещение шпинделя, исключая ошибки оператора при обработке круглых деталей.
Адаптивные кулачковые патроны или специальные оправки (опционально) надёжно центрируют кольцевые заготовки перед началом цикла.

Главные преимущества горизонтального станка BOSM-DPH 1000

Скорость: Оптимизированный диапазон вращения ускоряет такт изготовления мелких отверстий.
Точность: Микронная повторяемость осей и высочайшая точность поворота стола исключают брак.
Эргономика загрузки: Портальная схема с открытым верхом упрощает логистику в цехе.
Универсальность: Один агрегат покрывает задачи от сверления до расточки и нарезки резьбы в кольцах.
Надежность: Жёсткая рама и качественные компоненты рассчитаны на интенсивную промышленную эксплуатацию.

Экономическая эффективность

Купить Горизонтальный сверлильно-резьбонарезной станок с ЧПУ BOSM-DPH 1000 стоит, поскольку горизонтальная портальная архитектура радикально сокращает время базирования массивных колец, а микронная точность поворотного стола сводит к нулю необходимость ручной доводки. Возможность обработки заготовок диаметром до 1 800 мм и интеграции CNC-управления оптимизирует технологический процесс под конкретные чертежи. Сокращение циклов переналадки и высокая скорость съёма металла обеспечивают быструю отдачу инвестиций даже при работе со сложными фланцевыми узлами.

Комплектация

Портальная станина с горизонтальной компоновкой
Сверлильная головка (конус BT50, 15 кВт)
Система числового программного управления
Поворотный стол с приводом вращения
Паспорт изделия, руководство по эксплуатации и электрические схемы

Дополнительная комплектация

Расширенные пакеты ЧПУ (KND / GSK / Siemens)
Системы автоматической подачи СОЖ и стружкоудаления
Усиленные фиксаторы для нестандартных кольцевых заготовок
Специализированная оснастка для тонкостенных и легированных деталей
